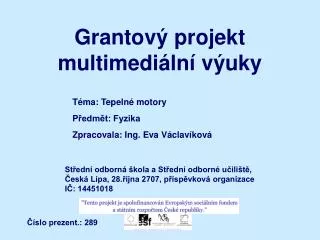

  1. Grantový projekt multimediální výuky Téma: Tepelné motory Předmět: Fyzika Zpracovala: Ing. Eva Václavíková Střední odborná škola a Střední odborné učiliště, Česká Lípa, 28.října 2707, příspěvková organizace IČ: 14451018 Číslo prezent.: 289

  2. Vyučovací předmět:Fyzika

  3. Téma výuky:Tepelné motory.

  4. 1. Definice tepelného motoru • Tepelné motory jsou důmyslné stroje: • přeměňují část energie paliva na mechanickou práci • přeměna se děje hořením paliva

  5. 2. Rozdělení tepelných motorů • Tepelné motory využívají energii paliva • nejrůznějšími způsoby. • Mají proto rozdílnou konstrukci. • Rozdělují se na: • parní motory • spalovací motory • reaktivní motory

  6. 3. Druhy parních motorů • Parní stroje • využívají rozpínavost páry, ohřáté v kotli stroje, pod kterým se topí • pára je přivedena do válce, kde posouvá pístem • přímočarý pohyb pístu je převáděn na kruhový

  7. 3. Druhy parních motorů • Běh parního stroje:

  8. 3. Druhy parních motorů • Schéma parního stroje: Popis parního stroje:1 - píst2 - pístní tyč3 - křižák4 - ojnice5 - klika6 - excentr7 - setrvačník8 - šoupátko9 - regulátor

  9. 3. Druhy parních motorů • Obrázky mobilních - lokomotivních • parních strojů: celkový pohled funkce rozvodu parního stroje

  10. 3. Druhy parních motorů • Obrázek modelu stabilního • parního stroje:

  11. 3. Druhy parních motorů • Parní turbíny • využívají rozpínavost páry, ohřáté v kotli stroje • pára je přivedena na lopatky turbíny, usměrní se rozváděcími lopatkami a otáčí oběžnými lopatkovými koly • oběžná kola jsou spojena s rotující osou

  12. 3. Druhy parních motorů • Běh parní turbíny:

  13. 3. Druhy parních motorů • Schéma parní turbíny: Popis parní turbíny:1 – vstup tlakové páry2 – lopatky rozváděcích kol3 – lopatky oběžných kol4 – výfuk ochlazené páry

  14. 3. Druhy parních motorů • Obrázky parní turbíny: montáž lopatek kol montáž celku

  15. 3. Druhy parních motorů • Obrázek modelu stabilní • parní turbíny:

  16. 4. Druhy spalovacích motorů • Spalovací motory • využívají rozpínavost spalin, vzniklých spálením paliva ve válci motoru • spaliny posouvají pístem motoru • přímočarý pohyb pístu je převáděn na kruhový

  17. 4. Druhy spalovacích motorů • Běh spalovacího motoru: • Zde je zobrazen čtyřtaktní • zážehový spalovací motor. • jeho pracovní takty jsou: • 1 - sání • 2 - komprese • 3 - expanze • 4 - výfuk

  18. 4. Druhy spalovacích motorů • Běh spalovacího motoru: • Zde je zobrazen dvoutaktní • zážehový spalovací motor. • jeho pracovní takty jsou: • 1 - sání a komprese • 2 - expanze a výfuk

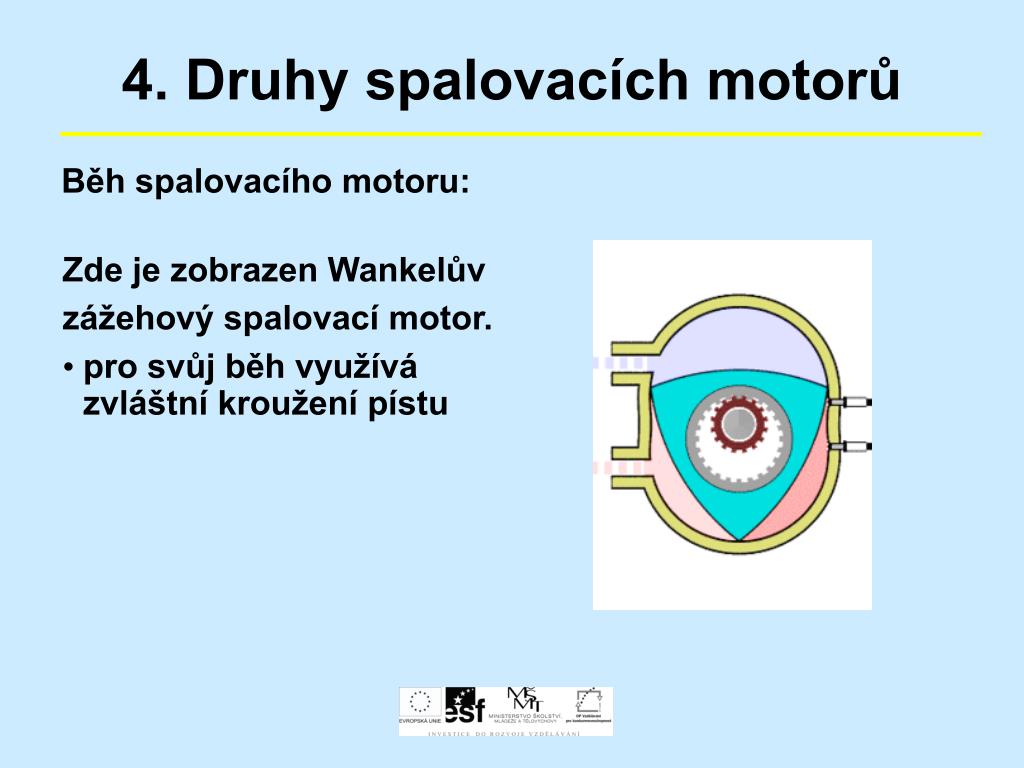

  19. 4. Druhy spalovacích motorů • Běh spalovacího motoru: • Zde je zobrazen Wankelův • zážehový spalovací motor. • pro svůj běh využívá zvláštní kroužení pístu

  20. 4. Druhy spalovacích motorů • Běh spalovacího motoru: • Zde je zobrazen Stirlingův • spalovací motor. • využívá střídavý ohřev a chlazení vzduchu mimo pracovní válec • podobá se parnímu stroji ale nevyužívá páru

  21. 3. Druhy spalovacích motorů • Obrázky modelů Stirlingova motoru:

  22. 4. Druhy spalovacích motorů • Obrázky spalovacích motorů: Letecký hvězdicový motor a práce jeho pístů

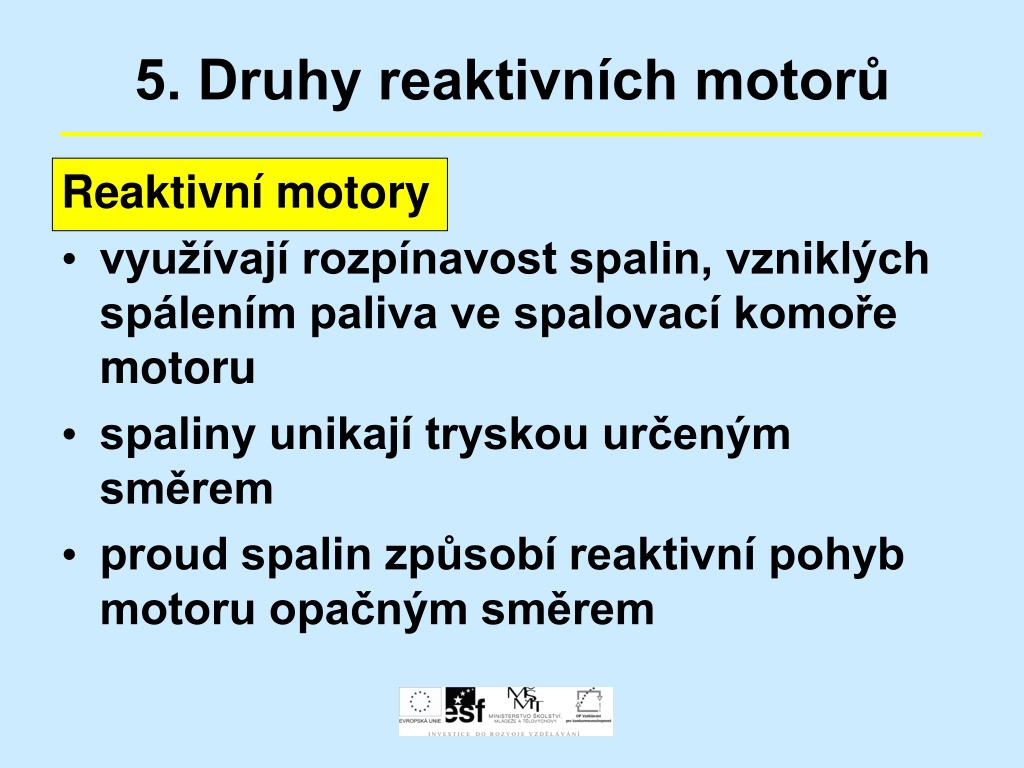

  23. 5. Druhy reaktivních motorů • Reaktivní motory • využívají rozpínavost spalin, vzniklých spálením paliva ve spalovací komoře motoru • spaliny unikají tryskou určeným směrem • proud spalin způsobí reaktivní pohyb motoru opačným směrem

  24. 5. Druhy reaktivních motorů • Běh proudového reaktivního motoru: • Vzduch je po vstupu do motoru stlačen kompresorem. • Ve spalovací komoře se do vzduchu vstřikuje palivo • zažehnutím směsi • se uvolní spaliny • Spaliny roztáčejí turbínu • tím pohánějí kompresor • Proud spalin vytváří tah.

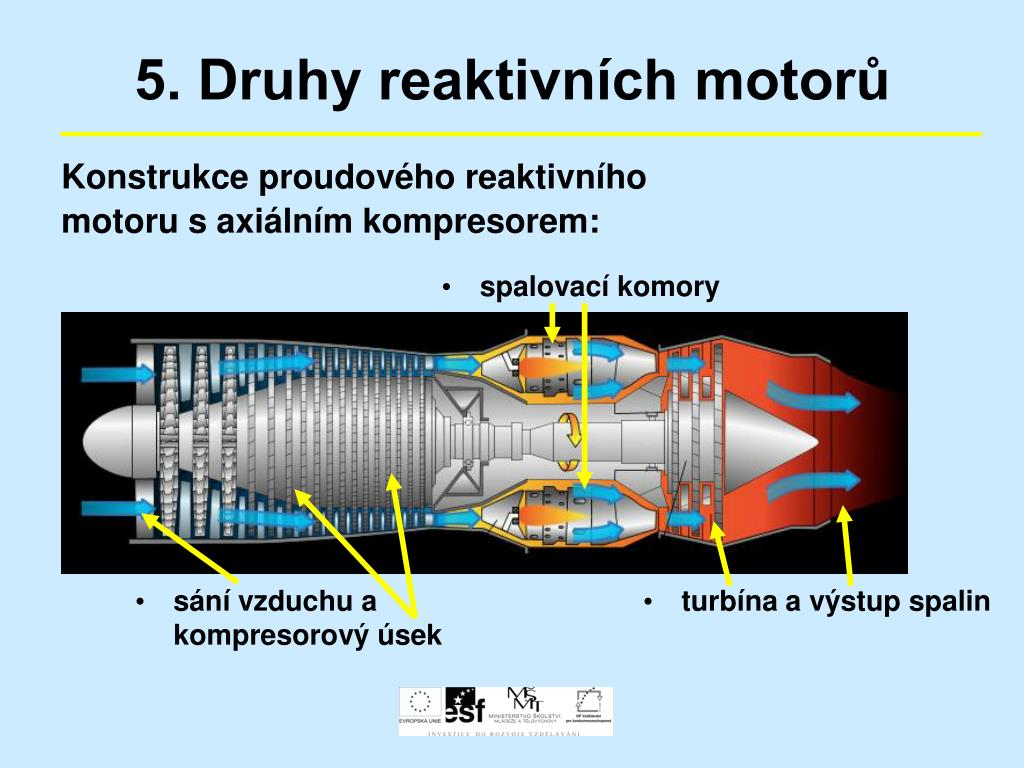

  25. 5. Druhy reaktivních motorů • Konstrukce proudového reaktivního • motoru s axiálním kompresorem: • spalovací komory • sání vzduchu a kompresorový úsek • turbína a výstup spalin

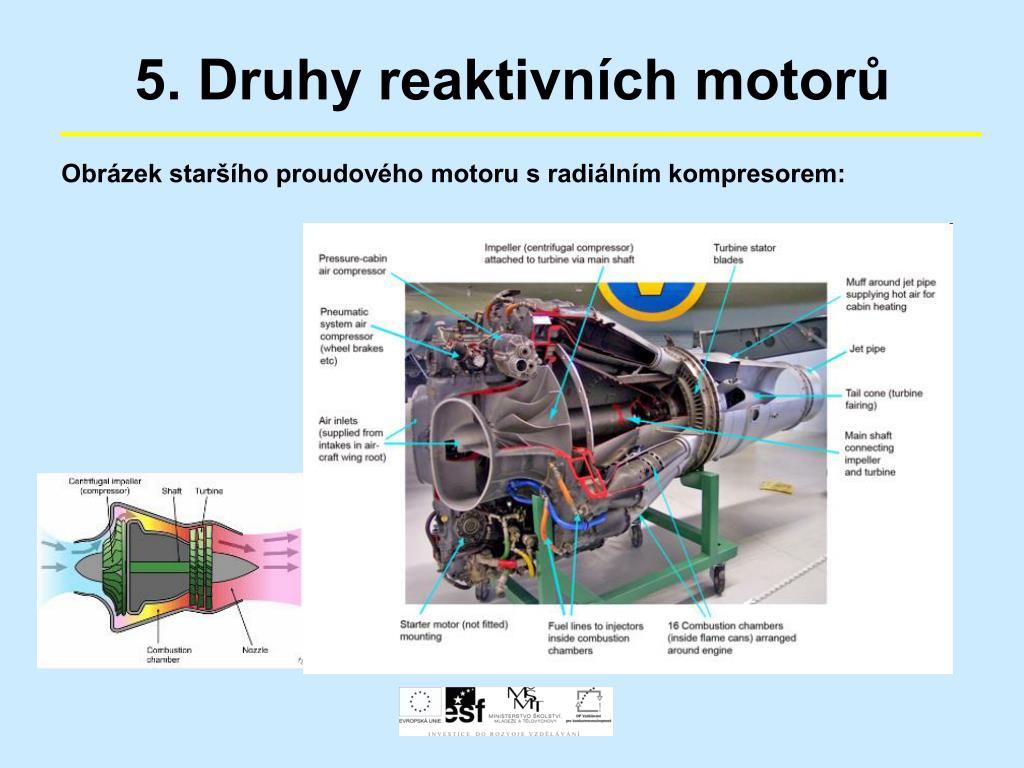

  26. 5. Druhy reaktivních motorů • Obrázek staršího proudového motoru s radiálním kompresorem:

  27. 5. Druhy reaktivních motorů • Obrázek moderního dvouproudového motoru s axiálním kompresorem:

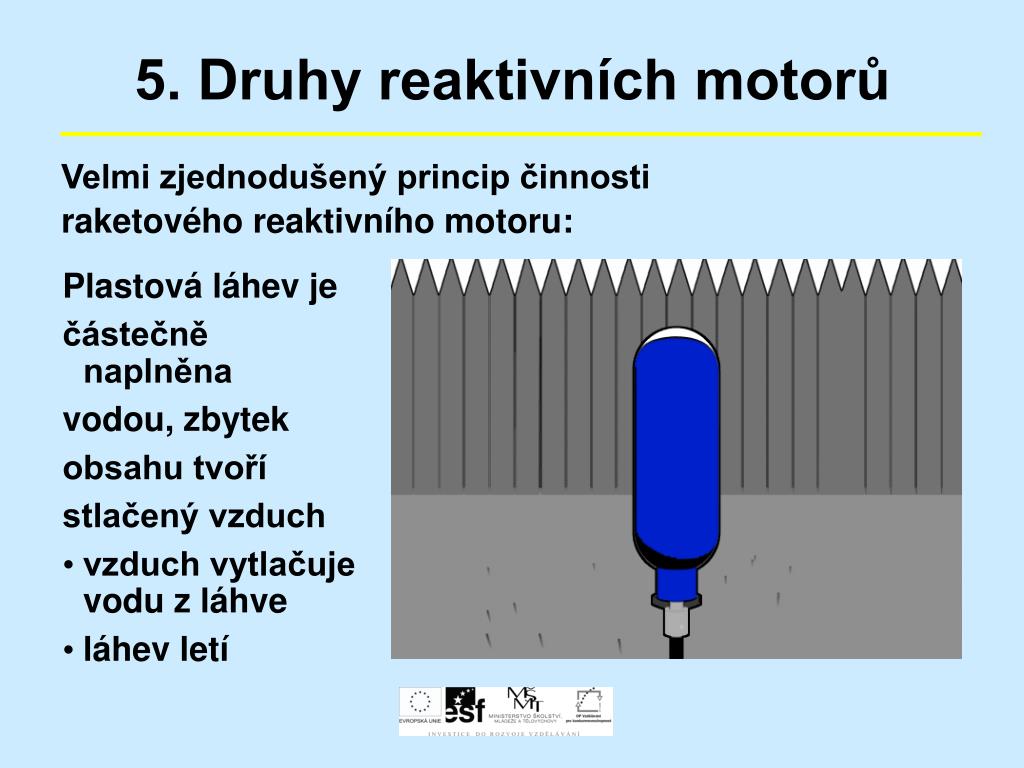

  28. 5. Druhy reaktivních motorů • Velmi zjednodušený princip činnosti • raketového reaktivního motoru: • Plastová láhev je • částečně naplněna • vodou, zbytek • obsahu tvoří • stlačený vzduch • vzduch vytlačuje vodu z láhve • láhev letí

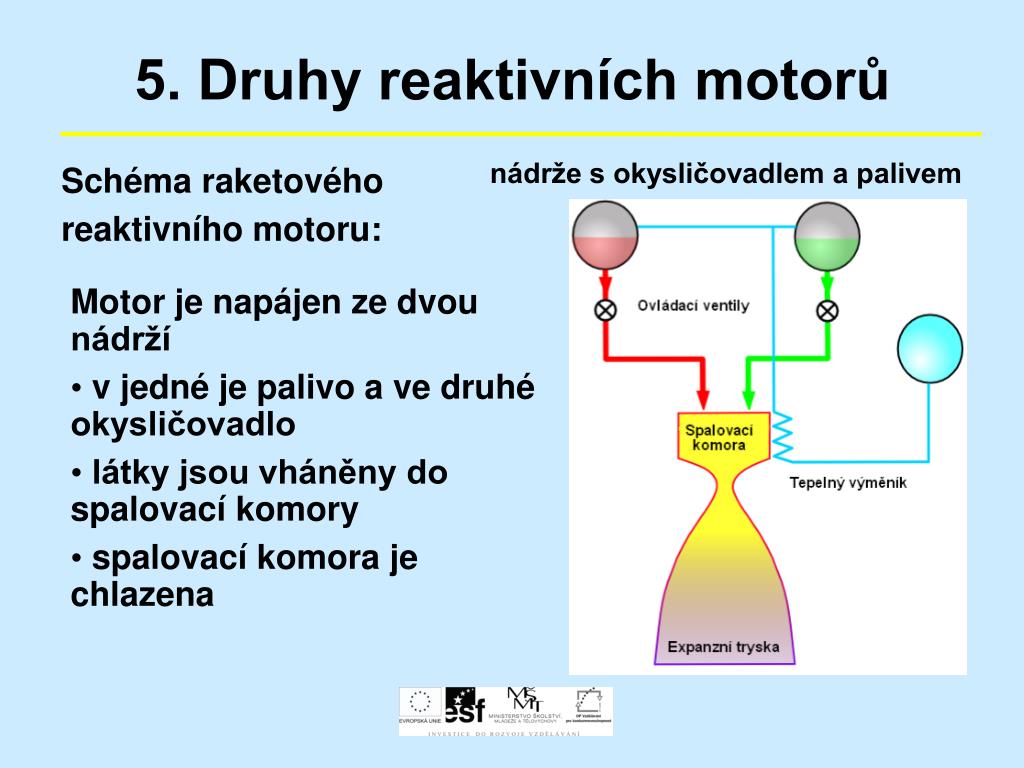

  29. 5. Druhy reaktivních motorů nádrže s okysličovadlem a palivem • Schéma raketového • reaktivního motoru: • Motor je napájen ze dvou nádrží • v jedné je palivo a ve druhé okysličovadlo • látky jsou vháněny do spalovací komory • spalovací komora je chlazena

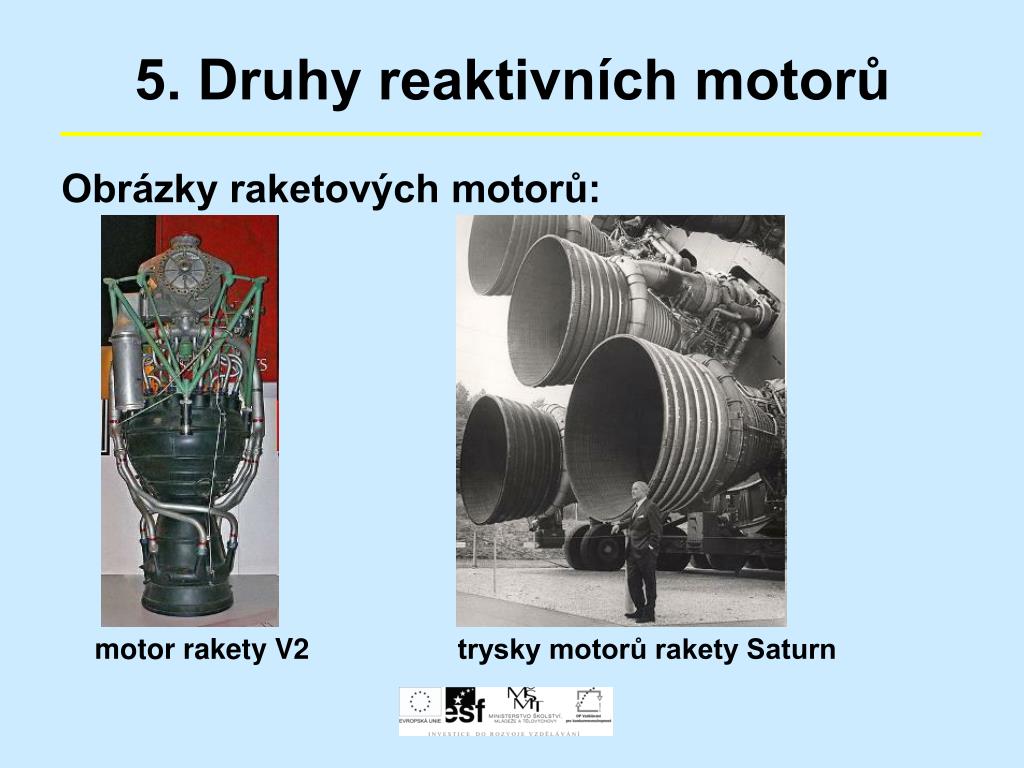

  30. 5. Druhy reaktivních motorů • Obrázky raketových motorů: motor rakety V2 trysky motorů rakety Saturn

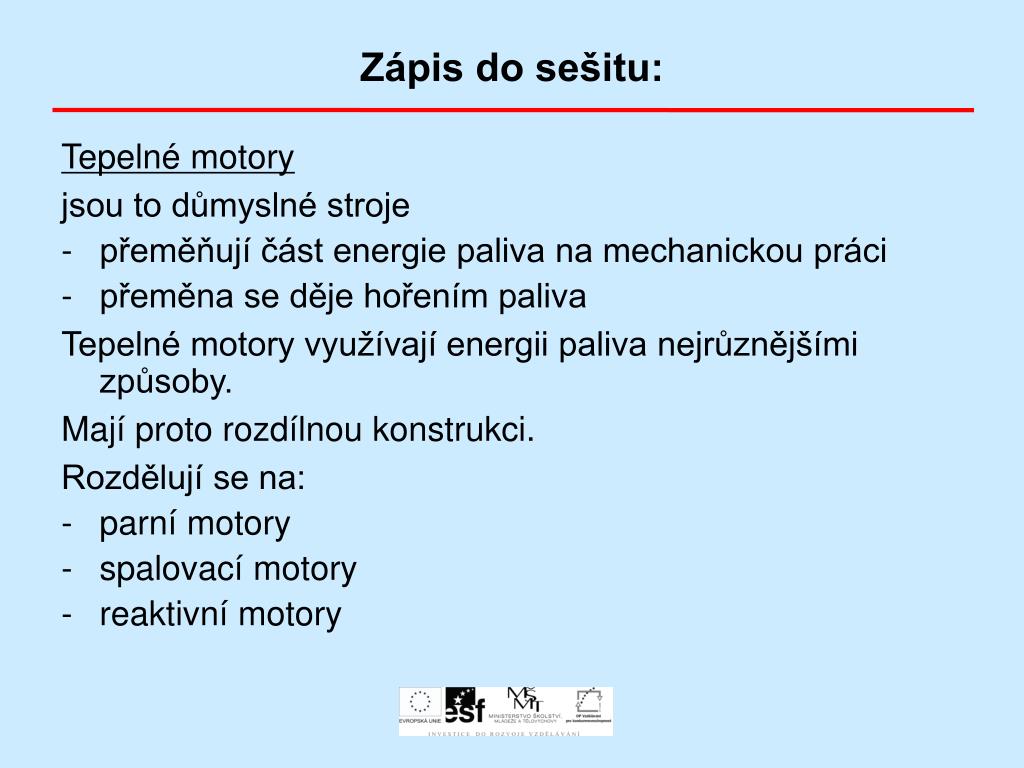

  31. Zápis do sešitu: • Tepelné motory • jsou to důmyslné stroje • přeměňují část energie paliva na mechanickou práci • přeměna se děje hořením paliva • Tepelné motory využívají energii paliva nejrůznějšími způsoby. • Mají proto rozdílnou konstrukci. • Rozdělují se na: • parní motory • spalovací motory • reaktivní motory

  32. Zápis do sešitu (pokračování 1): • Parní stroje • využívají rozpínavost páry, ohřáté v kotli stroje, pod kterým se topí • pára je přivedena do válce, kde posouvá pístem • přímočarý pohyb pístu je převáděn na kruhový • Parní turbíny • pára je přivedena z kotle na lopatky turbíny, usměrní se a otáčí oběžnými lopatkovými koly • oběžná kola jsou spojena s rotující osou

  33. Zápis do sešitu (pokračování 2): • Spalovací motory • využívají rozpínavost spalin, vzniklých spálením paliva ve válci motoru • spaliny posouvají pístem motoru • přímočarý pohyb pístu je převáděn na kruhový • Reaktivní motory • využívají rozpínavost spalin, vzniklých spálením paliva ve spalovací komoře motoru • spaliny unikají tryskou určeným směrem • proud spalin způsobí reaktivní pohyb motoru opačným směrem

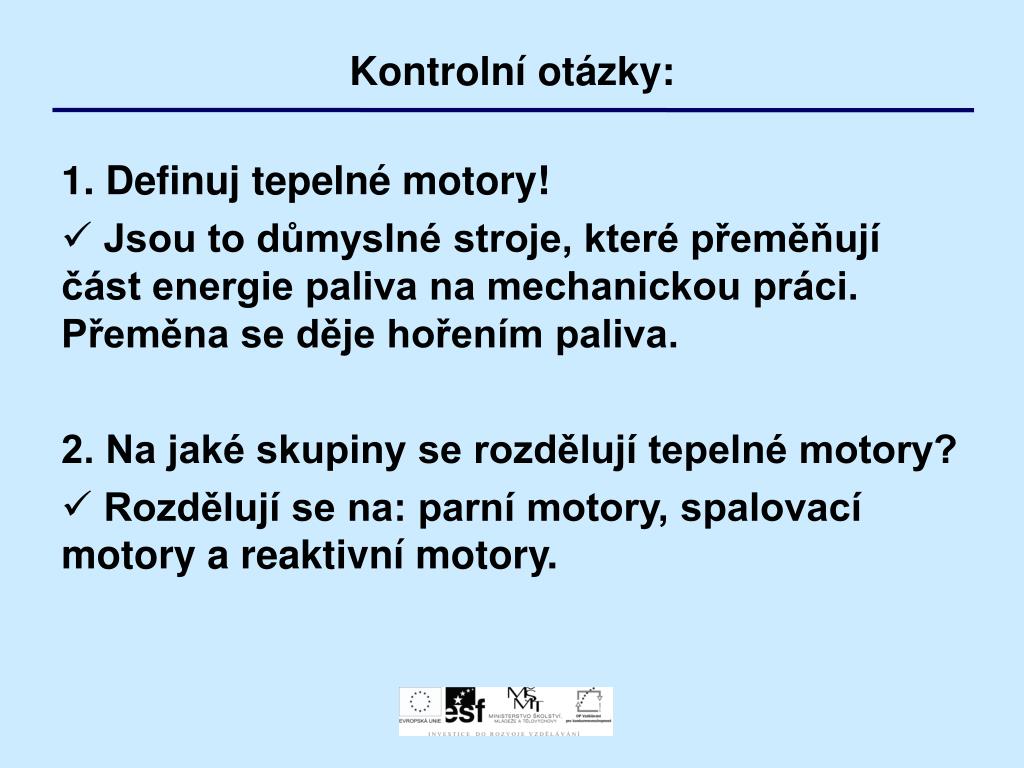

  34. Kontrolní otázky: • 1. Definuj tepelné motory! • Jsou to důmyslné stroje, které přeměňují část energie paliva na mechanickou práci. Přeměna se děje hořením paliva. 2. Na jaké skupiny se rozdělují tepelné motory? • Rozdělují se na: parní motory, spalovací motory a reaktivní motory.

  35. Kontrolní otázky: • 3. Jak pracují parní stroje a parní turbíny? • Parní stroje využívají rozpínavost páry, ohřáté v kotli stroje, pod kterým se topí. Pára je přivedena do válce, kde posouvá pístem a jeho pohyb je převáděn na kruhový. U parních turbín je přivedena pára z kotle na lopatky turbíny, kde otáčí oběžnými lopatkovými koly. 4. Jak pracují spalovací motory? • Využívají rozpínavost spalin, vzniklých spálením paliva ve válci. Spaliny posouvají pístem, jeho pohyb je převáděn na kruhový.

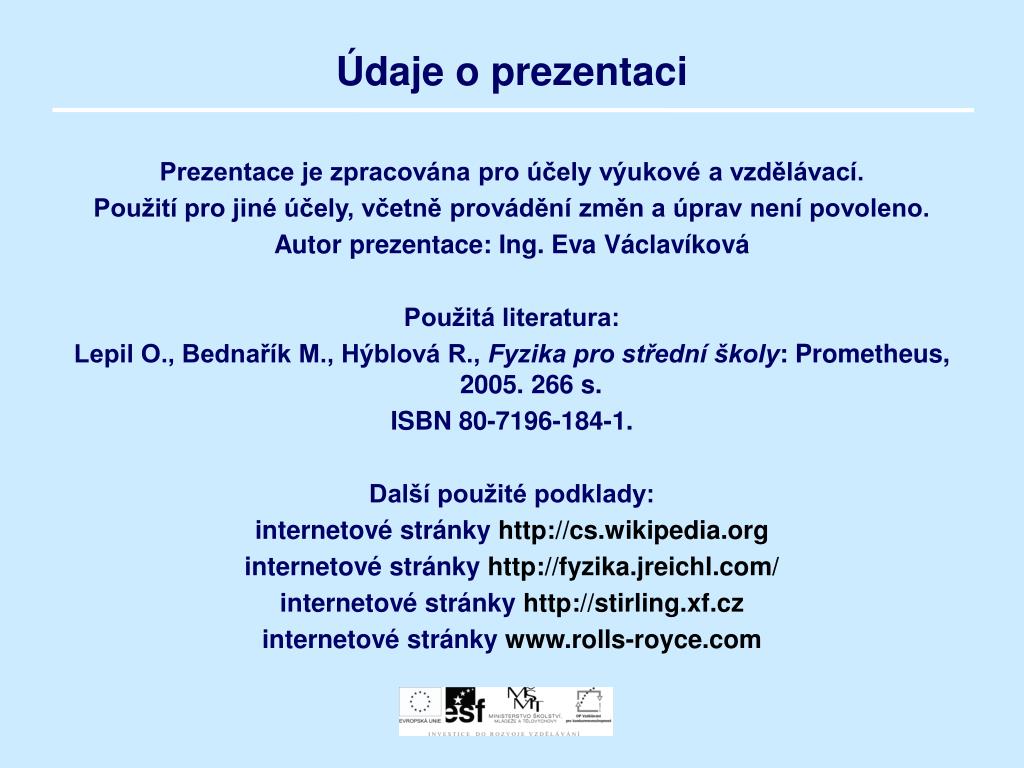

  36. Údaje o prezentaci • Prezentace je zpracována pro účely výukové a vzdělávací. • Použití pro jiné účely, včetně provádění změn a úprav není povoleno. • Autor prezentace: Ing. Eva Václavíková • Použitá literatura: • Lepil O., Bednařík M., Hýblová R., Fyzika pro střední školy: Prometheus, 2005. 266 s. • ISBN 80-7196-184-1. • Další použité podklady: • internetové stránky http://cs.wikipedia.org • internetové stránky http://fyzika.jreichl.com/ • internetové stránky http://stirling.xf.cz • internetové stránky www.rolls-royce.com
