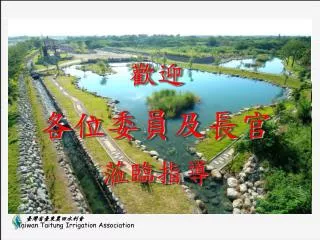

  1. 歡迎 各位委員及長官 蒞臨指導 臺灣省臺東農田水利會 Taiwan Taitung Irrigation Association

  2. 行政院公共工程委員會第八屆公共工程金質獎-水利類-行政院公共工程委員會第八屆公共工程金質獎-水利類- 射馬干圳生態工法試辦工程(第二期) 主 管 機 關：行 政 院 農 業 委 員 會主 辦 單 位：台 東 農 田 水 利 會報 人：會 長 梁 俊 良 告

  3. 設計單位 監造單位 指導單位 台東農田水利會 主辦單位 行政院農業委員會 台東農田水利會 施工單位 東山樹園 造景企業社 工作團隊

  4. 簡 報 綱 要 壹‧工 程 緣 起貳‧工 程 內 容參‧設 計 理 念肆‧三 級 品 管伍‧工 程 特 色陸‧工 程 效 益柒‧迴 響 台東農田水利會 Taiwan Taitung lrrigation Association

  5. 壹、工程緣起

  6. 工程位置圖 中 央 山 脈 卑南上圳取水口 台東大學 台東卑南文化公園 台東史前博物館 上圳末端灌區 台東卑南文化公園 台東農田水利會 台東史前博物館 台東農田水利會

  7. 射馬干圳取水口 • 射馬干圳引自利嘉溪水源供灌轄區162公頃農田 • 餘水皆排入大海，形成水資源浪費 餘水排出 射馬干圳沉砂池 台東農田水利會 Taiwan Taitung lrrigation sociation

  8. 本工程下游卑南上圳幹線，因其上游常崩塌，導致豪雨後泥砂淤積嚴重，造成取水困難，動輒停灌數月之久。本工程下游卑南上圳幹線，因其上游常崩塌，導致豪雨後泥砂淤積嚴重，造成取水困難，動輒停灌數月之久。 上圳豪雨及淤砂清理情況 圳路淤積級管路阻塞爆管情形 台東農田水利會 Taiwan Taitung lrrigation sociation

  9. 卑南上圳幹線末段 射馬干圳取水口 射馬干圳 水源匯入點 利嘉溪 上圳末斷灌區 • 將射馬干圳多餘水量挹注至卑南上圳末段補充其灌區水源。

  10. 貳、工程內容

  11. 排 水 路 農塘 工程規劃配置示意圖 多功能開放空間 農塘 溝渠 農塘 園區植栽 台東農田水利會 Taiwan Taitung lrrigation sociation

  12. 工程平面配置圖-1 2)多功能開放空間闢建 3)坡地整建及植栽 1) 農塘整建 台東農田水利會 Taiwan Taitung lrrigation sociation

  13. 工程平面配置圖-2 2)管理步道、休憩亭興建 3)植栽工程 1) 渠道農塘興建 台東農田水利會 Taiwan Taitung lrrigation sociation

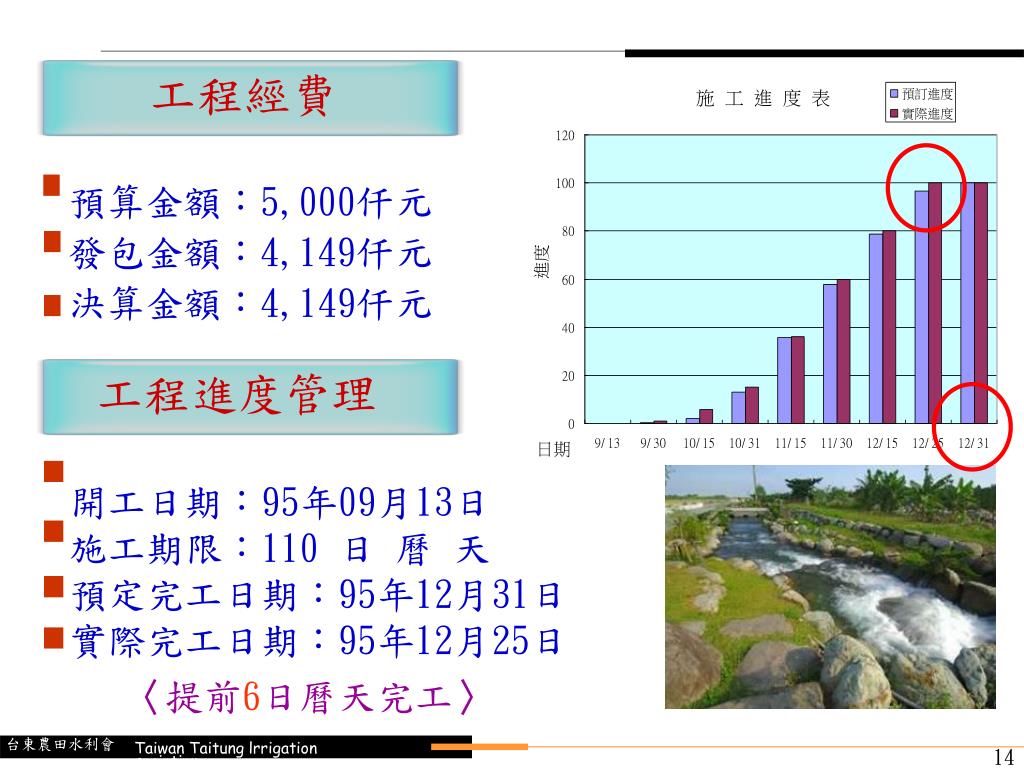

  14. 工程經費 預算金額：5,000仟元發包金額：4,149仟元 決算金額：4,149仟元 工程進度管理 開工日期：95年09月13日施工期限：110 日 曆 天預定完工日期：95年12月31日實際完工日期：95年12月25日 〈提前6日曆天完工〉 台東農田水利會 Taiwan Taitung lrrigation sociation

  15. 參、設計理念

  16. 人本 生活 人性化 自主化 永續 優質 生產 生態 優質化 設 計 原 則 機能上 功能上

  17. 實 施 步 驟 設計施工 逐年辦理細部設計施工 民眾參與 邀請社區民眾參與 生態調查 生態資源調查 學者專家 提供專業意見 規劃調查 相鄰灌區整體供水資訊

  18. 學者專家提供專業意見

  19. 民眾參與及互動 • 廣邀縣民參與公共建設，提供意見 • 舉辦地方說明會，與當地居民雙向溝通 • 與生態保育團體加強交流及互動 生態團體交流 民眾參與 雙向溝通

  20. 生態資源調查 本區域經農工中心先前調查結果生態資源豐富計有： • 魚類高身鏟頜魚(免仔)等共7種 • 水生植物水毛花等共10種 • 水棲昆蟲石蠶蛾等共12種 高身鏟頜魚(免仔) 短腹憂蟌（雌與雄） 水毛花 Taiwan Taitung lrrigation sociation

  21. 短腹幽蟌 生態資源調查結果之運用-砌石工法 • 提供水生昆蟲躲藏場所。 • 提供底棲性生物棲息環境。 • 提供兩棲類躲藏或繁殖利用空間。 苦花 石蠅 毛蟹 更仔 斯文豪氏赤蛙 石蠶蛾 扁蜉蝣

  22. 現場運用情形 台東農田水利會 Taiwan Taitung lrrigation sociation

  23. 完工情境 排水路 渠道 台東農田水利會 Taiwan Taitung lrrigation sociation

  24. 肆、三級品管

  25. 落實三級品管作業 執行單位 執行內容 具備元件 工程品質 查核督導 行政院農委會 施工品質管理 作業要點 第三級 監造計畫書 台東農田水利會 監造單位 落實監造計畫 確實督導掌握施工現況 第二級 控制工程品質 施工進度管理 小包管理–稽核 品質計畫書 施工計畫書 承包商 第一級 台東農田水利會 Taiwan Taitung lrrigation Association

  26. 工程督導小組組織圖 召集人　會長 執行秘書　總幹事 工程 督導小組 督導人員　主任工程師等3人 主辦組室　股長等2人 主辦及監造工程人員

  27. 工程查核(督導)辦理情形 95.12.20-農委會查核 成績-----------85分

  28. 工程查核(督導)辦理情形 查核紀錄 95.12.21-改善完成

  29. 督導實例 處理狀況 • 95.9.28-本會工程督導小組辦理督導 • 當場口頭告知承包商 立即改善。 • 95.10.2發函通知承包商檢討改善(東農水工字第950012405號函) 督導缺失 • 工地警示設施未施作 • 工地環境待整理 工程查核(督導)辦理情形

  30. 工程查核(督導)辦理情形 95.9.28督導缺失於95.10.4全部改善完畢 改善對策與追蹤紀錄 督導通知函

  31. 伍、工程特色 創新性、挑戰性、周延性

  32. 水源整合利用 周延性 創新性 挑戰性 整合二道不同水系水源，提高農田水利灌溉效能。 射馬干圳水系 卑南上圳水系

  33. 節省工程造價 周延性 創新性 挑戰性 就地取材篩選塊石，做為護岸主要材料，節省工程造價

  34. 水圳路親水化 周延性 創新性 挑戰性 利用跌水消能概念創造周邊親水區域

  35. 水圳路多樣化 周延性 創新性 挑戰性 砌石水路兼顧多樣性生物棲息空間，營造深潭、激流、淺瀨情境

  36. 符合環境要求 周延性 創新性 挑戰性 農塘底部運用黏性土壤施工，符合自然環境要求。 機械施工 人工填縫 施工完成 台東利吉惡地全景

  37. 自我力爭上游 周延性 創新性 挑戰性 工程設計、發包及監造皆由本會自行完成，從摸索、學習與探討過程中，逐步提升本會設計及監造能力

  38. 結合觀光遊憩 周延性 創新性 挑戰性 串聯台東各風景區形成觀光旅遊網，配合台東縣政府推動觀光、休閒旅遊計畫，發揮工程附加價值 圖片資料節錄自台東縣政府觀光旅遊網

  39. 台東水利會各景點概況 本次參選工程地點 鹿野大圳武陵社區親水公園 池上圳進水口水利公園 池上萬安禾鴨生態池 射馬干圳親水公園 鹿野大圳馬背調整池水利公園 關山圳水利公園 卑南上圳水利公園 知本圳親水公園 大南圳水利公園 卑南上圳十股調整池 卑南圳水利公園 台東農田水利會 Taiwan Taitung lrrigation sociation

  40. 考量生態保育 周延性 創新性 挑戰性 • 重視棲地環境維護 • 施工材料儘量使用自然材質 鱸 鰻 台東間爬岩鰍 高身鏟頜魚(免仔) 台灣鏟頜魚(苦花) 泥 鰍 何氏棘魞(更仔)

  41. 認養維護管理 周延性 創新性 挑戰性 『台東市公所』及『新園里社區發展協會』主動參與認養維護，降低管理維護成本，符合永續經營目標

  42. 陸、工程效益

  43. 增加農業產值 • 有效運用射馬干圳餘水，補助卑南上圳末段灌區約400公頃農地之灌溉，創造年約 8 仟萬元產值。 Taiwan Taitung lrrigation sociation 台東農田水利會

  44. 降低地表溫度 試驗數據顯示：水稻田平均溫度較建物及道路低約10.08 ℃、較裸露地低約8.28℃。 Taiwan Taitung lrrigation sociation 台東農田水利會

  45. 提供優質用水 • 供應台東大學60公頃之校區土地以及3000多名師生優質的環境及用水。 Taiwan Taitung lrrigation sociation 圖片資料節錄自台東大學網站 台東農田水利會

  46. 豐富周邊生態

  47. 場地多功能化 • 踏青休閒 戶外教學 社區慶典 Taiwan Taitung lrrigation sociation 台東農田水利會

  48. 柒、迴響

  49. 獲媒體及當地居民肯定 本地居民及媒體，對工程設計、施工品質，均相當肯定讚賞

  50. 豐年祭
