  1. Расширенные возможности SystemCenter2012 R2 – Cisco Nexus 1000V в Hyper-V 2012 R2 и System Center 2012 R2 Георгий А. Гаджиев

  2. Содержание Задачи для расширенной архитектуры сети Расширяемая архитектура VMM Архитектураи функционал Cisco 1000V Nexus Архитектура и сценарии использования Интеграция Cisco 1000V Nexus с Hyper-V 2012 R2 иSystemCenter 2012 R2 Virtual Machine Manager

  3. Задачи современного датацентра Вопросы мобильности и безопасности • Мобильность ВМвнутри ЦОД и поперек множества • Мобильность между облаками Управление как физическими так и виртуальными сетями Кроссплатформенность на уровне гипервизора Безопасная виртуальная среда и богатые сетевые возможности Поддержка оверлейя Целостная операционная модель Поддержка различных гипервизоров Поддержка vPath Поддержка множества облаков Требования к виртуализации со стороны клиентов ЦОД

  4. VXLAN и NVGRE • Оверлей Ethernet в IP • Полная инкапсуляция кадров L2 в UDP • 50 байт оверхед • Включает 24-разрядный идентификатор VXLAN • 16.000.000 логических сетей • VXLAN может пересекать L3 • ТуннелированиеMAC поверх GRE • Полная инкапсуляция кадров L2 в GRE • 50 байт оверхед • Включает 24-разрядный идентификатор VSID • 16.000.000 логических сетей • NVGRE может пересекать L3

  5. Пример внедрения • Virtual Ethernet Module (VEM) • Включает расширенные сетевые возможности на гипервизоре • Каждая ВМ получает свой «порт» • Множество VEM = 1 логический коммутатор Единый логический коммутатор на базе Nexus 1000V VEM • Virtual Supervisor Module (VSM) • Виртуальное или физическое устройство на базе Cisco NX-OS • Производит управление, мониторинг, настройку • Тесная интеграция с платформами управления Cisco 1000V VSM SCVMM 2012 R2

  6. Архитектура Nexus 1000V на Hyper-V ВМ ВМ ВМ ВМ Расширенный набор возможностей NX-OS Hyper-V Extensible switch Nexus 1000V VSM VNICs Nexus 1000V VEM Инновационная сервисная архитектура vPath Захват Фильтрация Консистентная модель управления Интеграция с SCVMM PNICs

  7. Расширяемая архитектура VMM Облако 1 Управление Y 2 3 1 Облако 2 Сеть Virtual Machine Manager Z Сеть Гипервизор И больше… Citrix XenServer Microsoft Hyper-V VMWare vSphere Инфраструктура Gateway OMI LB Хранилища Сети Серверы IPMI SMASH Switch Extensions ОЗУ ЦП SMI-S SMP

  8. Модель работы с SCVMM SCVMM управляет размещением и миграцией ВМ на базе сетевых зависимостей между Сетями ВМ и сайтами сети 4 Системный администратор Добавление хостов к Nexus Подключение vNICк сетям ВМ 3 Синхронизация сетей и политик 2 5 Настройки и политикипередаются На Nexus 1000V Сетевой администратор 1000V VSM Создание сетей и политик (логических сетей, сайтов сети, Сетей ВМ) 1

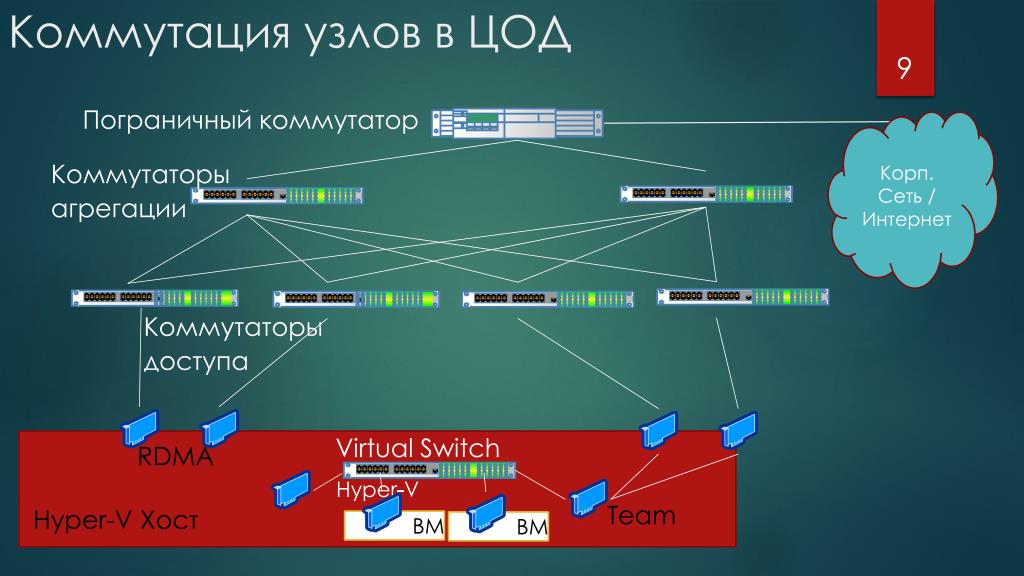

  9. Коммутация узлов в ЦОД Пограничный коммутатор Корп. Сеть / Интернет Коммутаторы агрегации Коммутаторы доступа Virtual Switch RDMA Hyper-V Team Hyper-V Хост ВМ ВМ

  10. 1000V Nexus и System Center 2012 R2 PowerShell 3.0 интеграция через REST-API Плагин для SCOM от Jalasoft

  11. Ресурсы Скачать Cisco Nexus 1000V для Hyper-V и SCVMM Официальная страница Cisco Nexus 1000V Скачать System Center 2012 R2 Скачать Windows Server 2012 R2 Скачать SQL Server 2014 CTP2 Скачать Windows Automation and Deployment Kit 8.1
