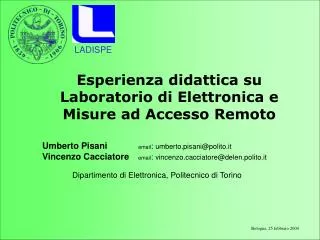

LADISPE

Esperienza didattica su Laboratorio di Elettronica e Misure ad Accesso Remoto

Umberto Pisaniemail: [email protected]

Vincenzo Cacciatoreemail: [email protected]

Dipartimento di Elettronica, Politecnico di Torino

Bologna, 25 febbraio 2004


Slide2 l.jpg

LADISPE

LADISPE

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Ammontare finanziamento circa 180.000€ su 3 anni a partire dal gennaio 2003

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004


Slide3 l.jpg

LADISPE

ARCHITETTURA DEL SISTEMA

ARCHITETTURA DEL SISTEMA

MOTIVAZIONI

  • L’architettura del sistema è basata sul progetto MeLa sviluppato negli scorsi anni dall’Università di Padova in collaborazione con il Politecnico di Torino.

  • L’architettura del sistema è basata sul progetto MeLa sviluppato negli scorsi anni dall’Università di Padova in collaborazione con il Politecnico di Torino.

  • Il laboratorio didattico è una struttura di supporto essenziale che è sempre di più parte integrante di un insegnamento

  • Il server di misura, collocato nel LADISPE, è connesso alla strumentazione programmabile mediante GPIB

  • Il server di misura, collocato nel LADISPE, è connesso alla strumentazione programmabile mediante GPIB

  • Individuare una possibile soluzione per superare le limitazioni dovute alle

    • limitazioni delle risorse

    • compatibilità dei tempi di accesso

    • distanza (sedi decentrate e teledidattica)

  • Il server accetta richieste di accesso alle risorse provenienti da vari clienti in rete, gestisce le code, permette l’accesso al controllo degli strumenti e invia indietro le risposte e i dati di misura ai clienti.

  • Il server accetta richieste di accesso alle risorse provenienti da vari clienti in rete, gestisce le code, permette l’accesso al controllo degli strumenti e invia indietro le risposte e i dati di misura ai clienti.

  • In generale migliorare la fruibilità dei laboratori

LADISPE

LADISPE

LADISPE

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004


Slide4 l.jpg

LADISPE

ARCHITETTURA DEL SISTEMA

  • Basata sul progetto MeLa sviluppato negli scorsi anni dall’Università di Padova in collaborazione con il Politecnico di Torino.

  • Il server di misura, collocato nel LADISPE, è connesso alla strumentazione programmabile mediante GPIB

  • Il server accetta richieste di accesso alle risorse provenienti da vari clienti in rete, gestisce le code, permette l’accesso al controllo degli strumenti e invia indietro le risposte e i dati di misura ai clienti.


Slide5 l.jpg

LADISPE

  • Protocollo di rete è TCP/IP e l’applicativo server è in linguaggio Java e gestisce la comunicazione e l’accesso con l’autenticazione degli utenti

  • Gli applicativi che interagiscono con la strumentazione possono essere realizzati in ambienti di programmazione Labview, VEE o Java.

  • Attualmente esistono vari applicativi che replicano in remoto il pannello frontale degli strumenti maggiormente utilizzati in un laboratorio di Elettronica e Misure

LADISPE

LADISPE

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004


Slide6 l.jpg

LADISPE

LADISPE

LADISPE

DOTAZIONE DEL BANCO

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

  • Stumentazione di dotazione per ciascun banco:

    • Oscilloscopio digitale

    • Generatore di forme d’onda

    • Data acquisition/Switch unit (multimetro numerico con input scanner a 22 ingressi e 8 canali RF)

    • Alimentatore programmabile

    • PC con scheda IEEE488 e scheda di acquisizione dati (NI)

  • Varie schede con i circuiti ed i componenti oggetto dell’esperimento

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004


Slide7 l.jpg

LADISPE

POSTAZIONE DI MISURA SU RACK

LADISPE

LADISPE

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004


Slide8 l.jpg

LADISPE

LADISPE

LADISPE

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004


Slide9 l.jpg

LADISPE

LADISPE

IMPEGNO ATTUALE

IMPEGNO ATTUALE

  • Testare le tempistiche, le possibilità di accesso e la gestione della multiutenza

  • Verificare la possibilità di esperimenti multipli sullo stesso test bench

  • Creare un ambiente di sviluppo di esperimenti di laboratorio facile da utilizzare anche dai non esperti del sistema

  • Realizzazione di applicativi riguardanti esperienze di laboratorio di elettronica e misure

  • Testare le tempistiche, le possibilità di accesso e la gestione della multiutenza

  • Verificare la possibilità di esperimenti multipli sullo stesso test bench

  • Creare un ambiente di sviluppo di esperimenti di laboratorio facile da utilizzare anche dai non esperti del sistema

  • Realizzare applicativi riguardanti esperienze di laboratorio di elettronica e misure

LADISPE

LADISPE

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

  • Attività finanziata nell’ambito delle Azioni di Sistema Interregionali tra Politecnico di Torino e l’Università di Napoli Federico II per Corso di Laurea in Ingegneria Elettronica

  • Realizzazione di un laboratorio, dotato di strumentazione programmabile, accessibile in modo remoto, a molteplici studenti

  • Condivisione della stessa strumentazione ma non necessariamente dello stesso esperimento

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004

Bologna, 25 febbraio 2004


Slide10 l.jpg

LADISPE

PROSPETTIVE

  • Attivare il laboratorio per gli studenti di alcuni corsi di misure elettroniche in sede (ad integrazione delle esercitazioni classiche eseguite in laboratorio)

  • Attivare il laboratorio per i corsi di Teledidattica (es. centro di ascolto di Scano di Montiferro)

  • Estendere, dopo la fase di test di sistema, l’utilizzo ad un numero maggiore di utenti
