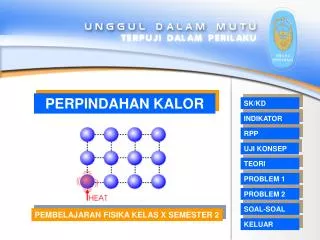

  1. PERPINDAHAN KALOR SK/KD INDIKATOR RPP UJI KONSEP TEORI PROBLEM 1 PROBLEM 2 SOAL-SOAL PEMBELAJARAN FISIKA KELAS X SEMESTER 2 KELUAR

  2. STANDAR KOMPETENSI MENERAPKAN KONSEP DAN PRINSIP KALOR, KONSERVASI ENERGI DENGAN BERBAGAI PERUBAHANNYA DALAM MESIN KALOR KOMPETENSI DASAR MENDESKRIPSIKAN CARA PERPINDAHAN KALOR

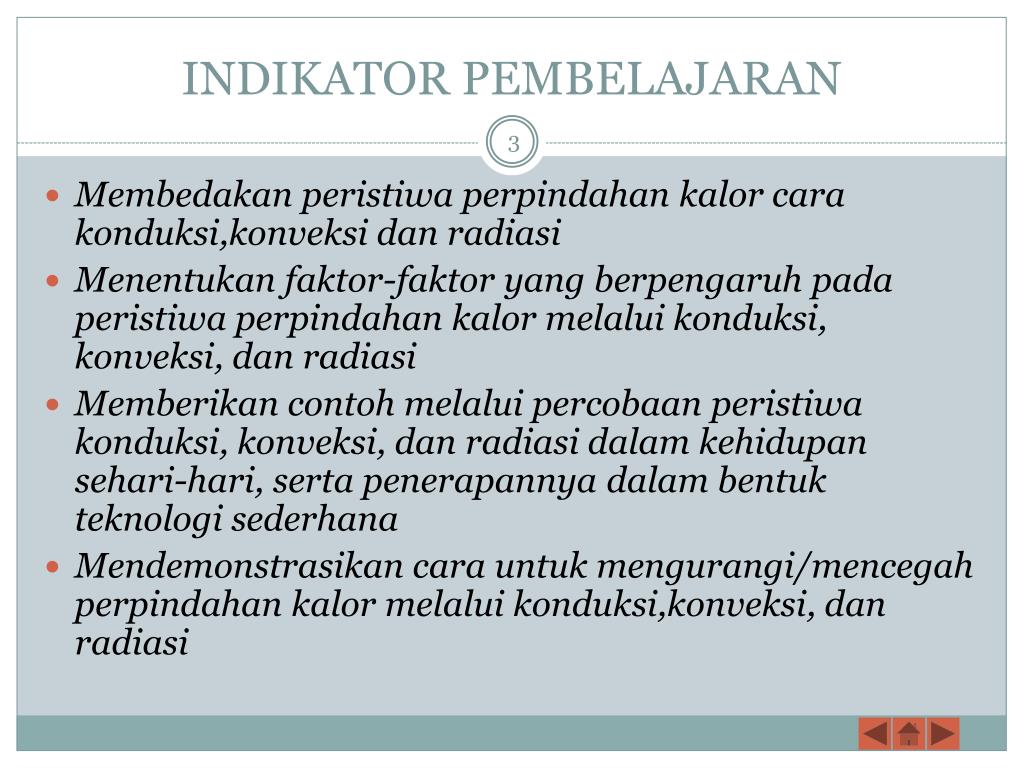

  3. INDIKATOR PEMBELAJARAN 3 • Membedakanperistiwaperpindahankalorcarakonduksi,konveksidanradiasi • Menentukanfaktor-faktor yang berpengaruhpadaperistiwaperpindahankalormelaluikonduksi, konveksi, danradiasi • Memberikancontohmelaluipercobaanperistiwakonduksi, konveksi, danradiasidalamkehidupansehari-hari, sertapenerapannyadalambentukteknologisederhana • Mendemonstrasikancarauntukmengurangi/mencegahperpindahankalormelaluikonduksi,konveksi, danradiasi

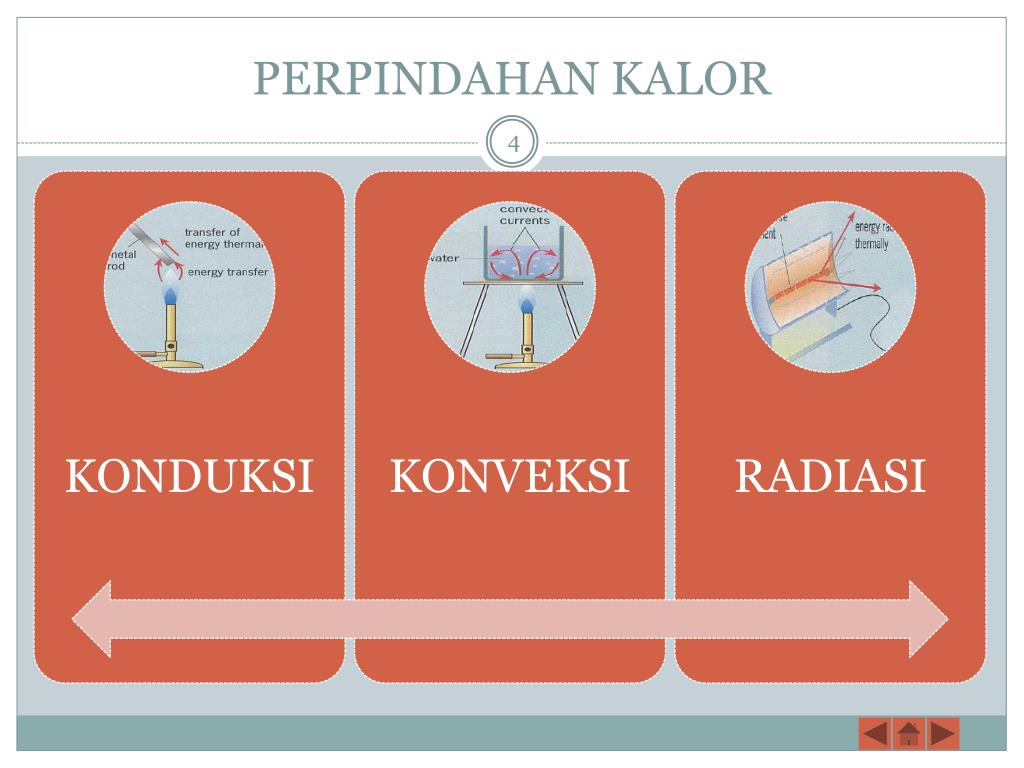

  4. PERPINDAHAN KALOR

  5. HEAT TRANSFER IN OUR DAILY LIFE Mengapa gagang penggorengan menjadi panas, walaupun yang dipanasi adalah penggorengannya? Mengapa gagang kayu tidak panas, walaupun penggorengan dipanasi ?

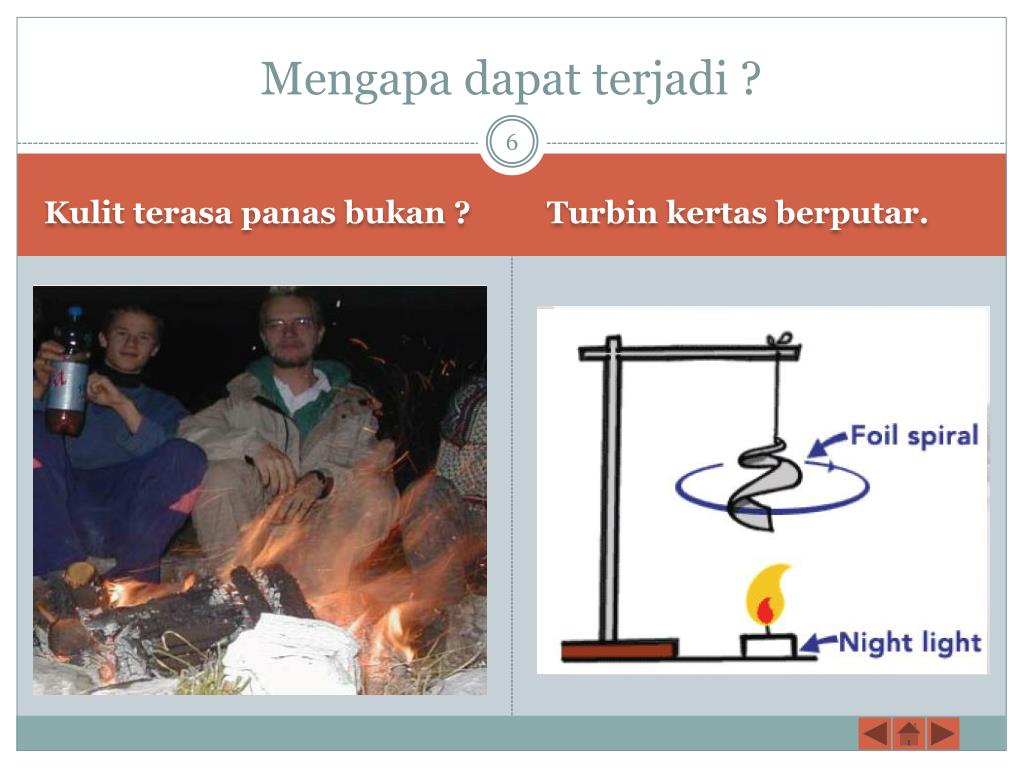

  6. Mengapa dapat terjadi ? Kulit terasa panas bukan ? Turbinkertasberputar.

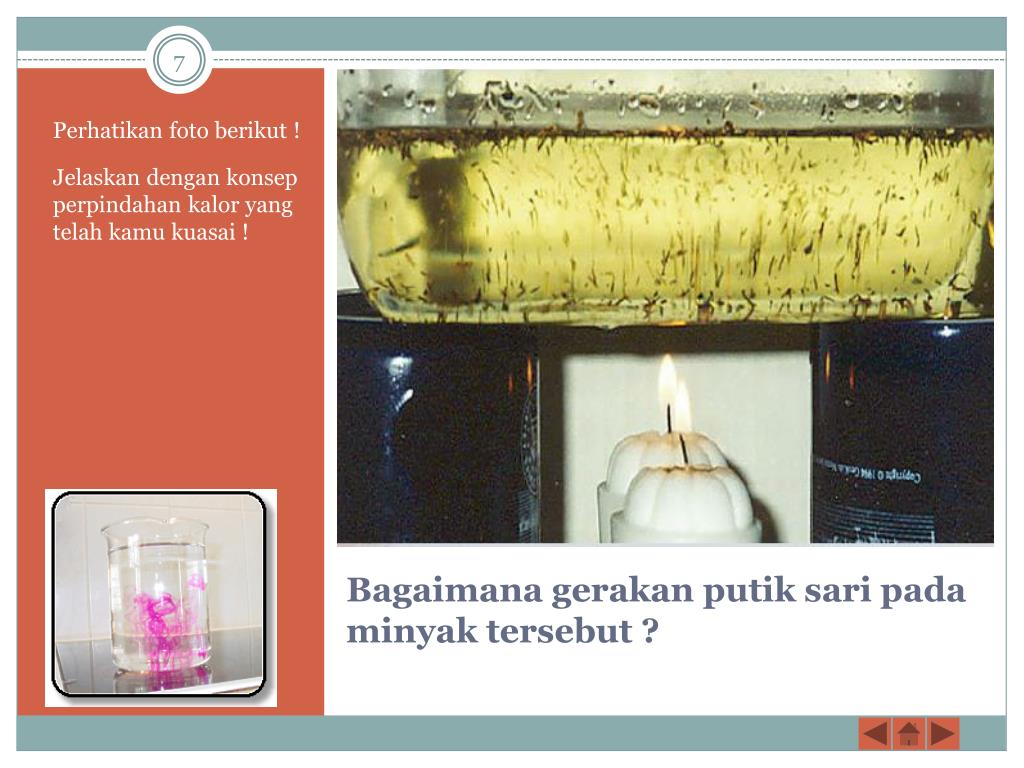

  7. Perhatikan foto berikut ! Jelaskan dengan konsep perpindahan kalor yang telah kamu kuasai ! Bagaimana gerakan putik sari pada minyak tersebut ?

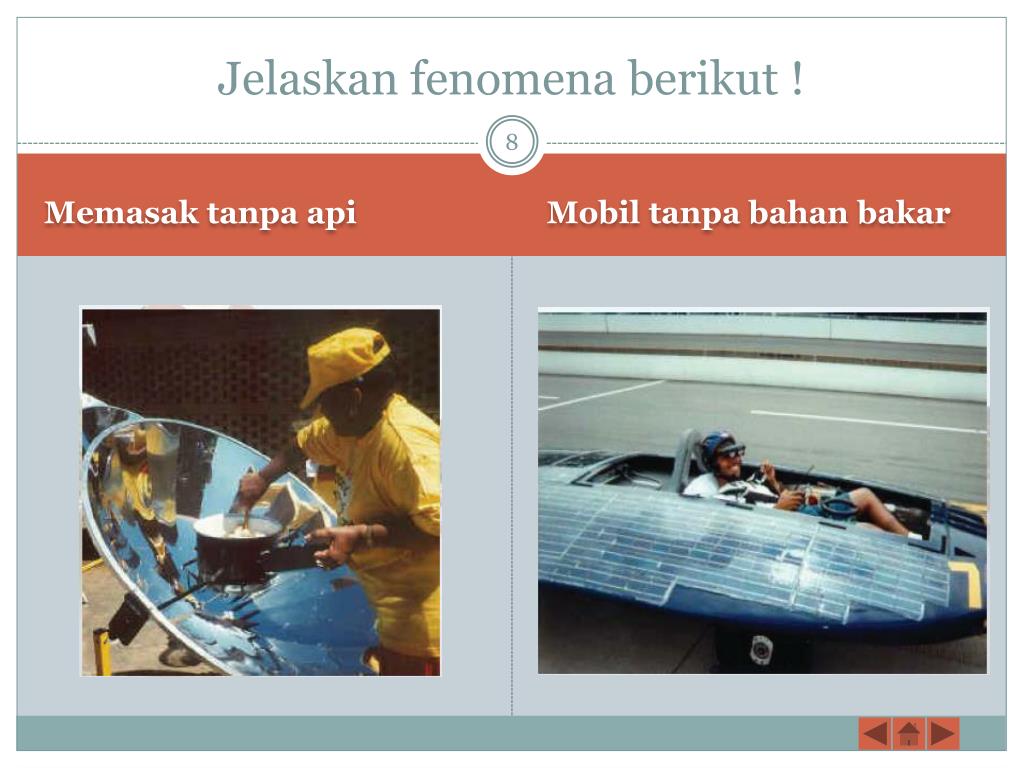

  8. Jelaskan fenomena berikut ! Memasak tanpa api Mobil tanpabahanbakar

  9. KONDUKSI Penghantaran panas melalui suatu benda dengan cara partikel-partikel dalam benda tersebut menstransfer energi melalui tumbukan.

  10. Perhatikan foto berikut ! Jelaskan dengan konsep perpindahan kalor yang telah kamu kuasai ! Lilin mana yang jatuh lebih dulu ?

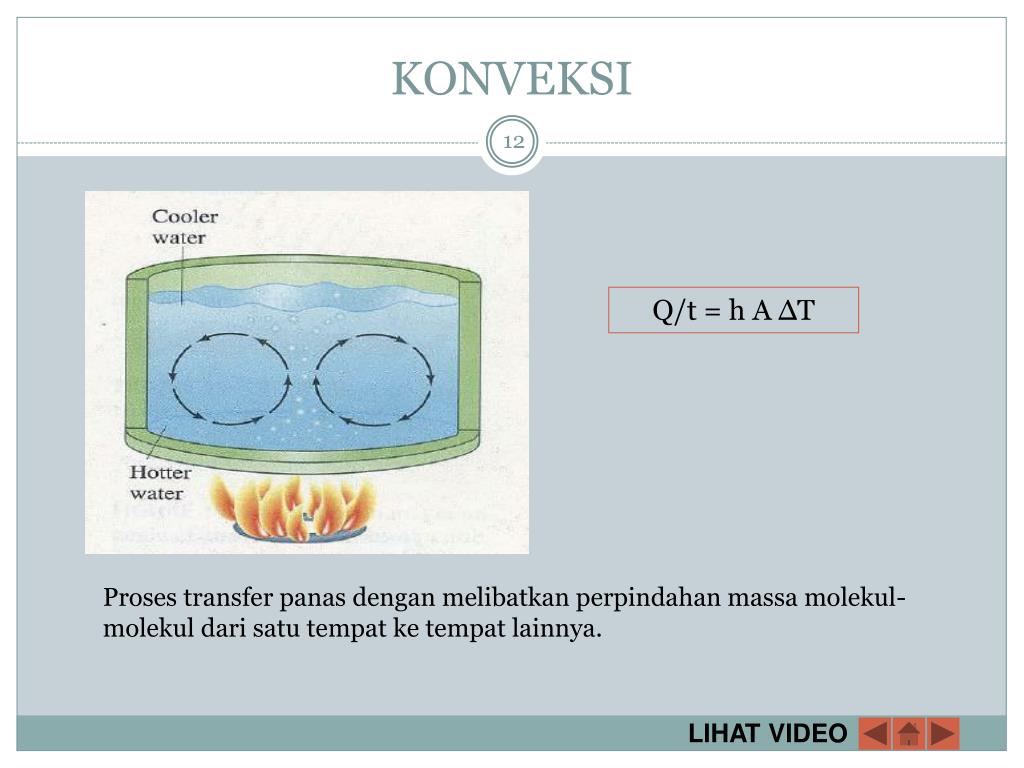

  11. KONVEKSI Q/t = h A ∆T Proses transfer panas dengan melibatkan perpindahan massa molekul-molekul dari satu tempat ke tempat lainnya. LIHAT VIDEO

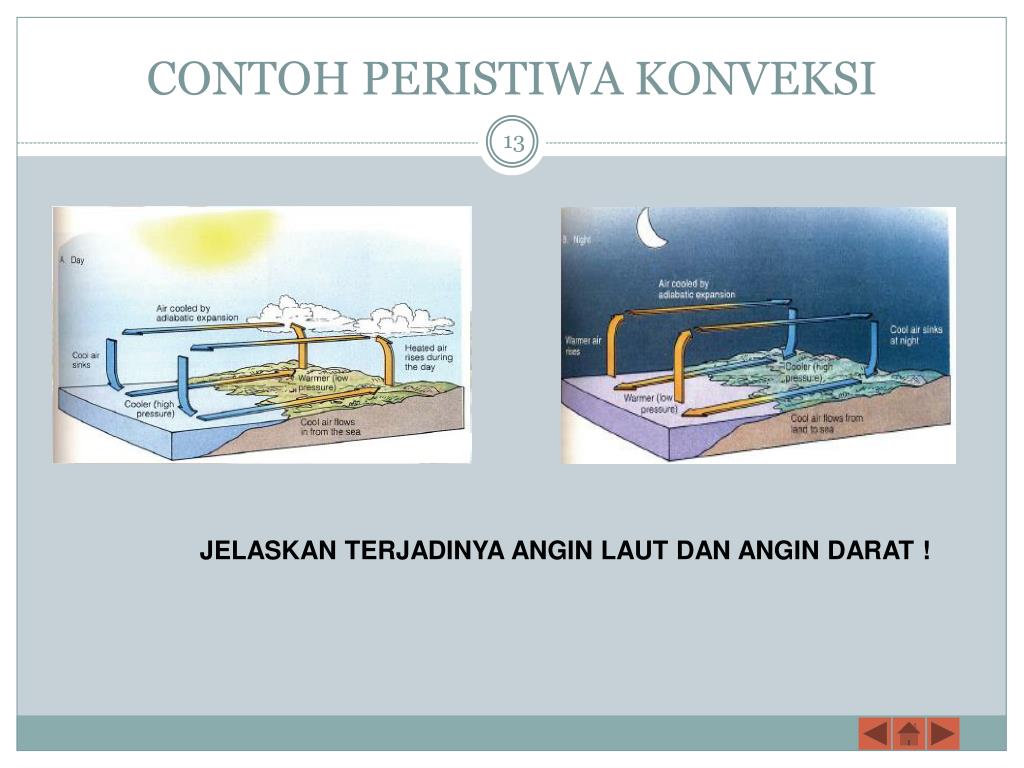

  12. CONTOH PERISTIWA KONVEKSI 13 JELASKAN TERJADINYA ANGIN LAUT DAN ANGIN DARAT !

  13. RADIASI Proses perpindahan panas tanpa medium penghantar

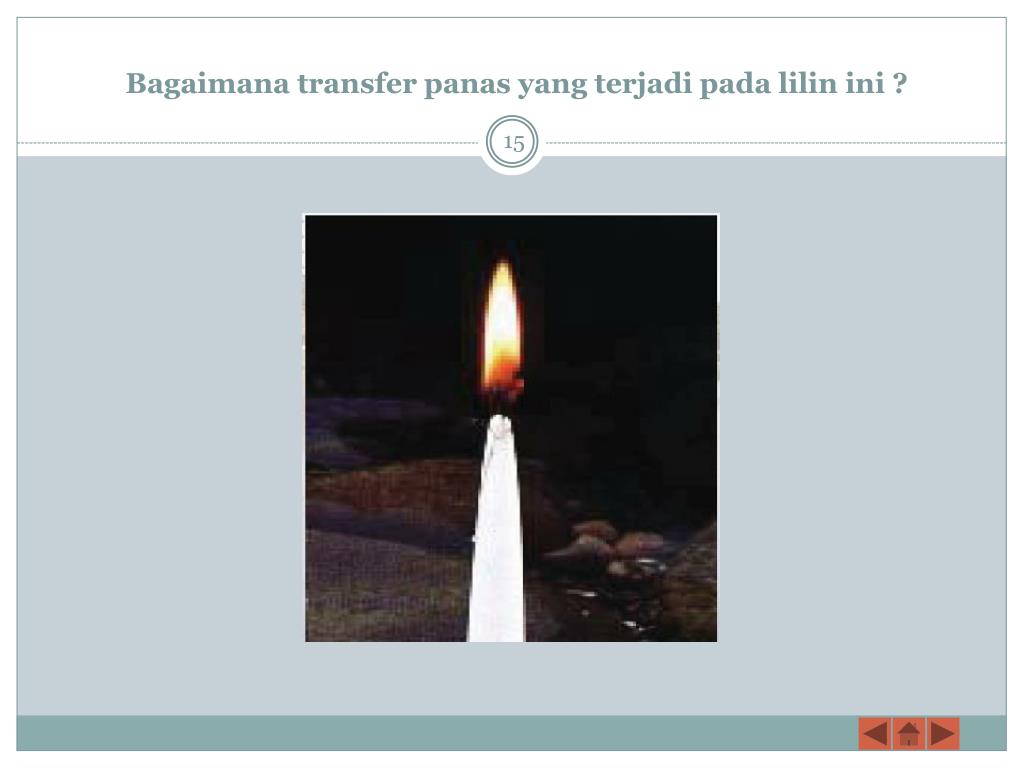

  14. Bagaimana transfer panas yang terjadi pada lilin ini ?

  15. COBA ANDA JELASKAN !

  16. KAJIAN SET PROBLEM

  17. SET PROBLEM 1 Seorang ibu rumah tangga pergi ke sebuah toko perabot. Ibu tersebut ingin membeli sebuah penggorengan. Di toko perabot itu tersedia penggorengan sebagai berikut :

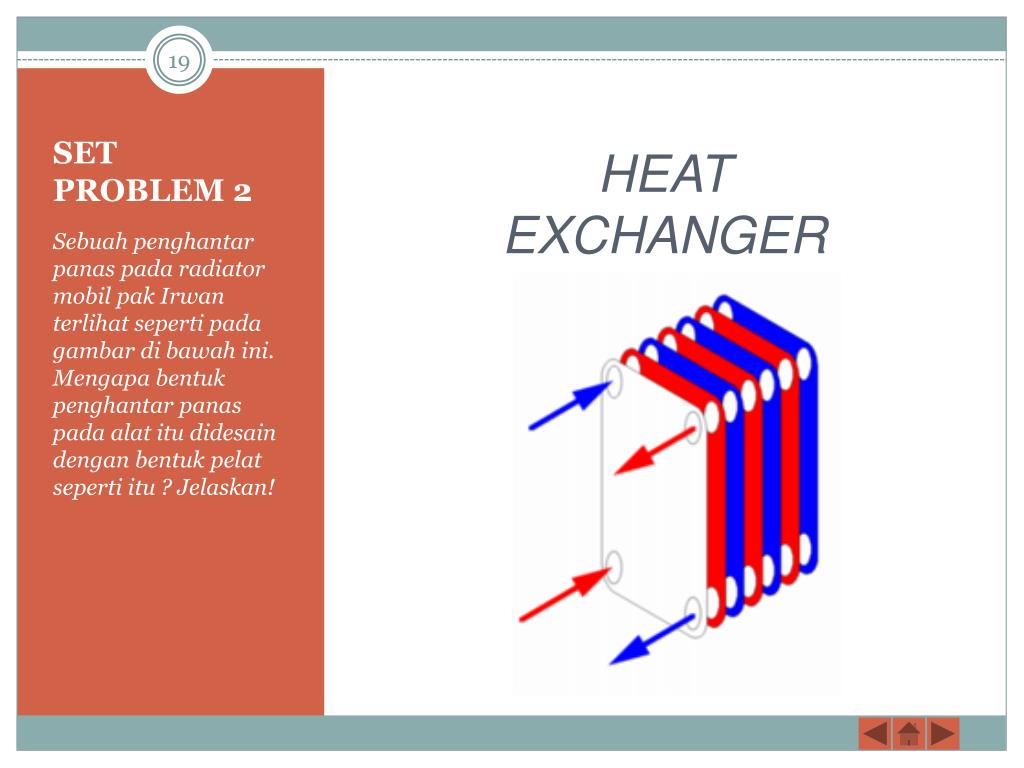

  18. SET PROBLEM 2 HEAT EXCHANGER Sebuah penghantar panas pada radiator mobil pak Irwan terlihat seperti pada gambar di bawah ini. Mengapa bentuk penghantar panas pada alat itu didesain dengan bentuk pelat seperti itu ? Jelaskan!

  19. Pemanasan global adalah adanya proses peningkatan suhu rata-rata atmosfer, laut, dan daratan Bumi. Dari grafik terlihat bahwa suhu rata-rata global pada permukaan Bumi telah meningkat 0.74 ± 0.18 °C (1.33 ± 0.32 °F) selama seratus tahun terakhir. Intergovernmental Panel on Climate Change (IPCC) menyimpulkan bahwa, "sebagian besar peningkatan temperatur rata-rata global sejak pertengahan abad ke-20 kemungkinan besar disebabkan oleh meningkatnya konsentrasi gas-gas rumah kaca akibat aktivitas manusia"[1] melalui efek rumah kaca. Kesimpulan dasar ini telah dikemukakan oleh setidaknya 30 badan ilmiah dan akademik, termasuk semua akademi sains nasional dari negara-negara G8. SET PROBLEM 3 GLOBAL WARMING Adakah pengaruh perpindahan kalor yang menyebabkan issue pemanasan global tersebut ? Jelaskan !

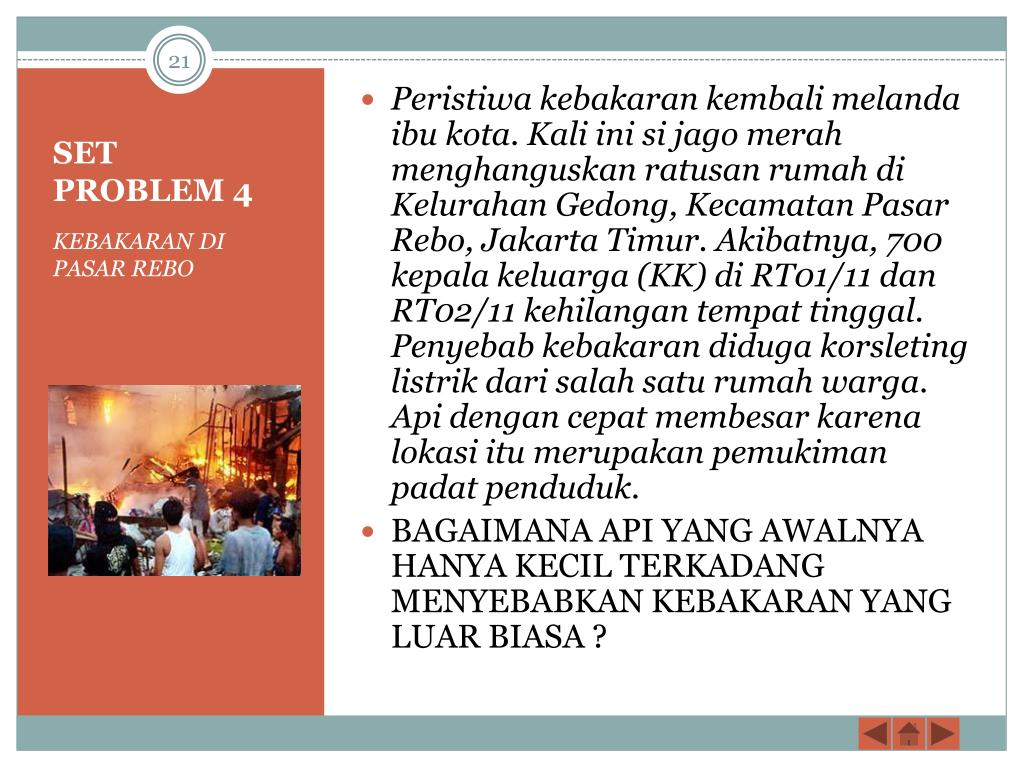

  20. Peristiwakebakarankembalimelandaibukota. Kali inisijagomerahmenghanguskanratusanrumahdiKelurahanGedong, KecamatanPasarRebo, Jakarta Timur. Akibatnya, 700 kepalakeluarga (KK) di RT01/11 dan RT02/11 kehilangantempattinggal. Penyebabkebakarandidugakorsletinglistrikdarisalahsaturumahwarga. Apidengancepatmembesarkarenalokasiitumerupakanpemukimanpadatpenduduk. • BAGAIMANA API YANG AWALNYA HANYA KECIL TERKADANG MENYEBABKAN KEBAKARAN YANG LUAR BIASA ? SET PROBLEM 4 KEBAKARAN DI PASAR REBO

  21. Seringkali pada waktu musim dingin tiba, suhu udara bisa mencapai minus. Bagaimana orang-orang di daerah dingin seperti eropa dan negara-negara di belahan bumi utara mengatasi dinginnya cuaca di musim dingin ? SET PROBLEM 5 RUMAH MUSIM DINGIN

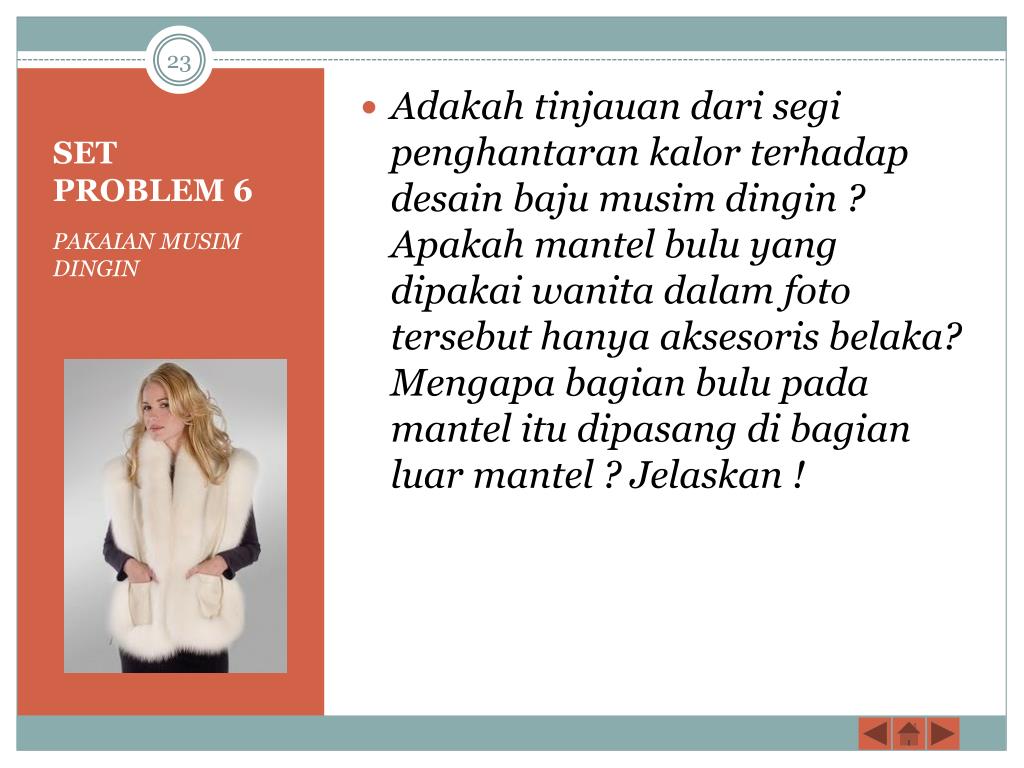

  22. Adakah tinjauan dari segi penghantaran kalor terhadap desain baju musim dingin ? Apakah mantel bulu yang dipakai wanita dalam foto tersebut hanya aksesoris belaka? Mengapa bagian bulu pada mantel itu dipasang di bagian luar mantel ? Jelaskan ! SET PROBLEM 6 PAKAIAN MUSIM DINGIN

  23. Setiap obyek berpotensi untuk memancarkan radiasi, • How much does the human body radiate?------------------------------------------------------ Body temperature = 37 C = 37 +273 = 310 K, Estimate surface area A = 1.5 m2        e = 0.70 SET PROBLEM 7 RADIASI TUBUH MANUSIA

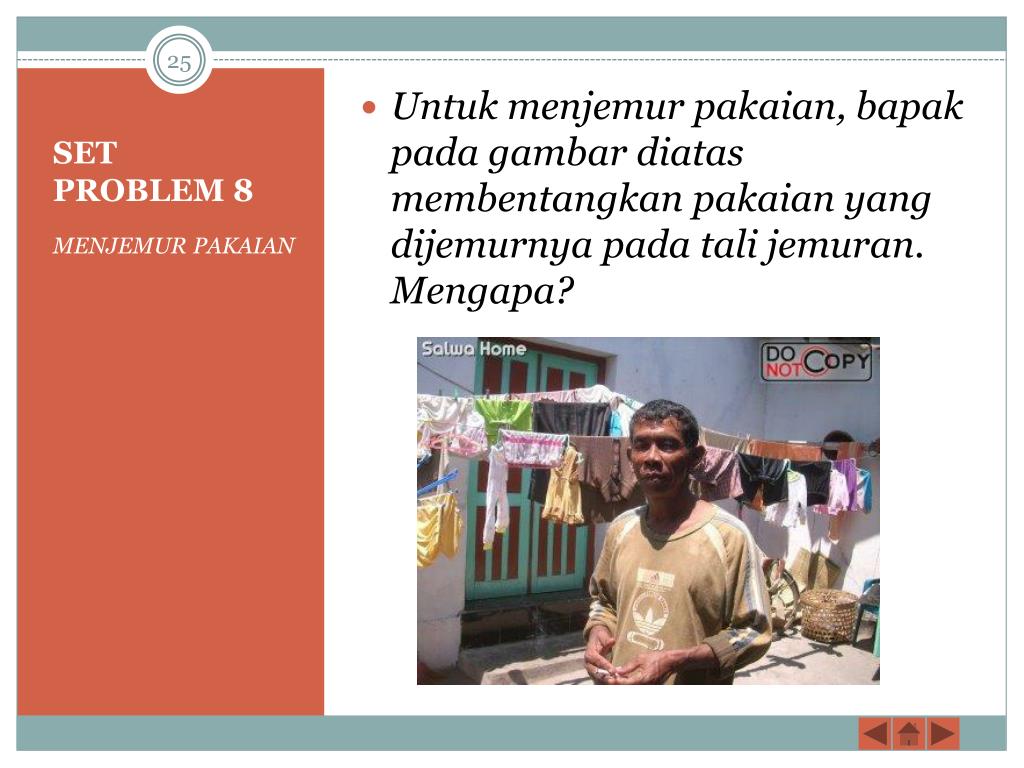

  24. Untuk menjemur pakaian, bapak pada gambar diatas membentangkan pakaian yang dijemurnya pada tali jemuran. Mengapa? SET PROBLEM 8 MENJEMUR PAKAIAN

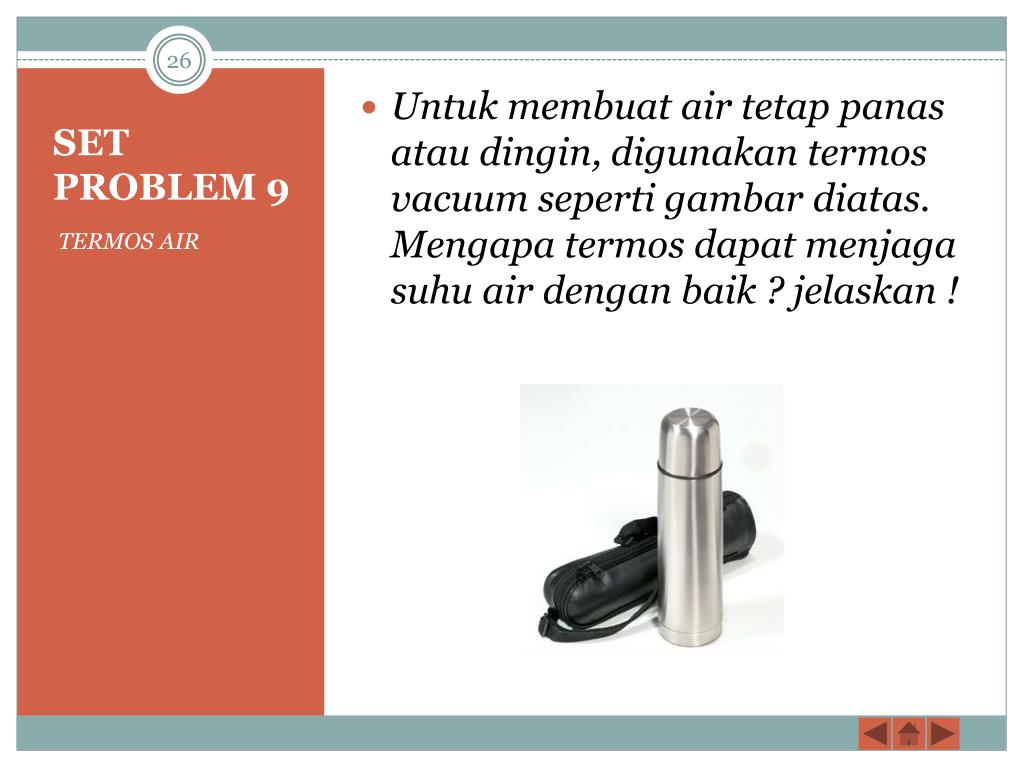

  25. Untuk membuat air tetap panas atau dingin, digunakan termos vacuum seperti gambar diatas. Mengapa termos dapat menjaga suhu air dengan baik ? jelaskan ! SET PROBLEM 9 TERMOS AIR

  26. KLIK GAMBAR DIATAS UNTUK MENUJU PRACTICE TEST

  27. JAWABAN SET PROBLEM 1 Panci yang dipilih sebaiknya yang terbuat dari Aluminium, sebab aluminium lebih mudah menghantarkan panas daripada besi Secara fisis : K Al > Kfe Dengan penggunaan tutup pada alat masak akan mencegah terjadinya transfer kalor secara konveksi, jadi masakan akan lebih cepat matang

  28. JAWABAN SET PROBLEM 2 SET PROBLEM 3 • Alat penukar panas pada radiator mobil dibuat dari bahan konduktor (Al) dan berbentuk pelat berlapis-lapis tujuannya adalah membuat permukaan bidang hantar panas yang seluas-luasnya sehingga panas mesin mobil lebih cepat dapat ditransfer ke lingkungan • Radiasimataharisebelumsampaikebumi, energinyaakanterserapolehpartikel-partikel gas dandebu yang adadiudara. Sehinggapadasaatsampaidibumi, energinyatelahberkurangsedemikianrupa. Ketikaradiasiinidipantulkankembalidaripermukaanbumi, makaenerginyatidakcukuplagiuntukbisamenembuslapisanudaradandebusehinggadibumiakanterjadiperistiwapemantulansempurnaolehsinarradiasitersebut.

  29. JAWABAN SET PROBLEM 4 SET PROBLEM 5 • Peristiwa kebakaran dapat dengan cepat menjalar kemana-mana karena ada peristiwa konduksi, konveksi dan radiasi • Rumah musim dingin memiliki lapisan dinding dan plafon yang berongga dengan celah udara, kaca jendela dibuat berlapis, dan biasanya terbuat dari bahan kayu

  30. JAWABAN SET PROBLEM 6 SET PROBLEM 7 • Bahan berbulu adalah isolator kalor karena bahan ini dapat mengurung kantung-kantung kecil udara diantara serat-seratnya • Body temperature = 37 C = 37 +273 = 310 K, Estimate surface area A = 1.5 m2        e = 0.70

  31. JAWABAN SET PROBLEM 8 SET PROBLEM 9 • Dinding termos terbuat kaca yang dilapisi perak yang di dalamnya adalah ruang vakuum. Tutup termos dan penumpu wadah termos dibuat dari plastik • Untuk dapat memanfaatkan energi radiasi matahari secara optimal, maka menjemur baju seharusnya dibentangkan untuk membuat permukaan bahan menjadi luas
