第 14 章流媒体服务的配置与应用

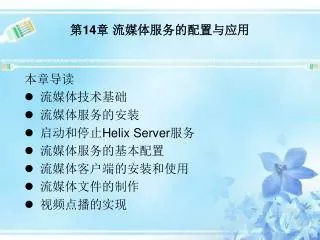

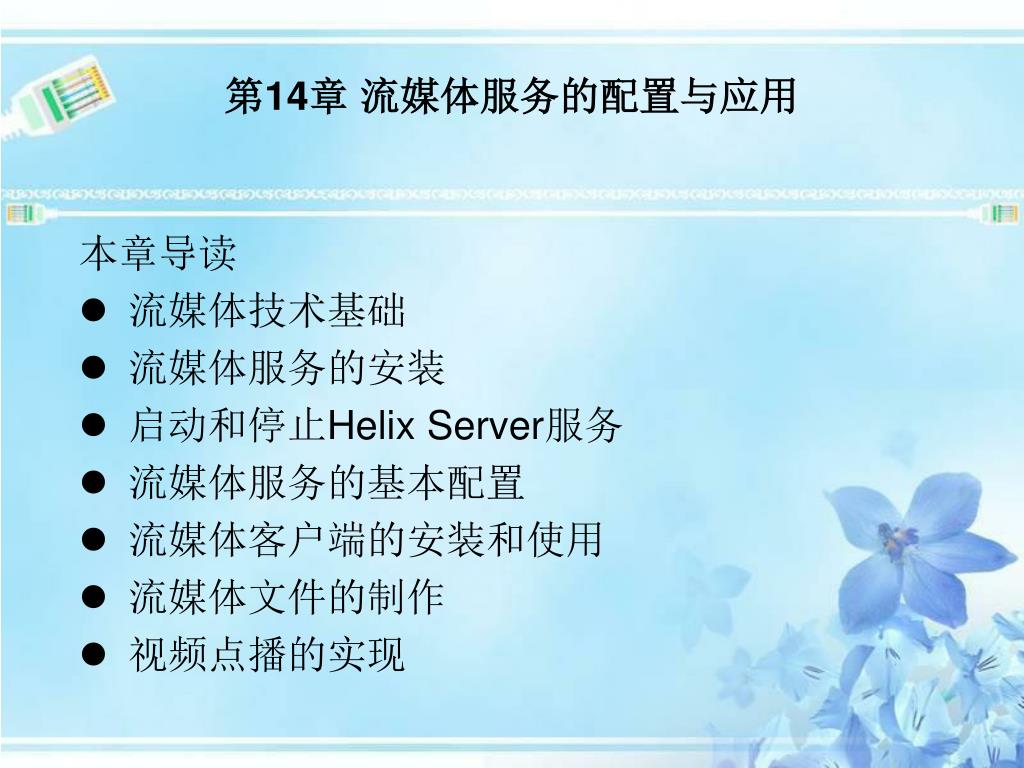

第14章流媒体服务的配置与应用 本章导读 • 流媒体技术基础 • 流媒体服务的安装 • 启动和停止Helix Server服务 • 流媒体服务的基本配置 • 流媒体客户端的安装和使用 • 流媒体文件的制作 • 视频点播的实现

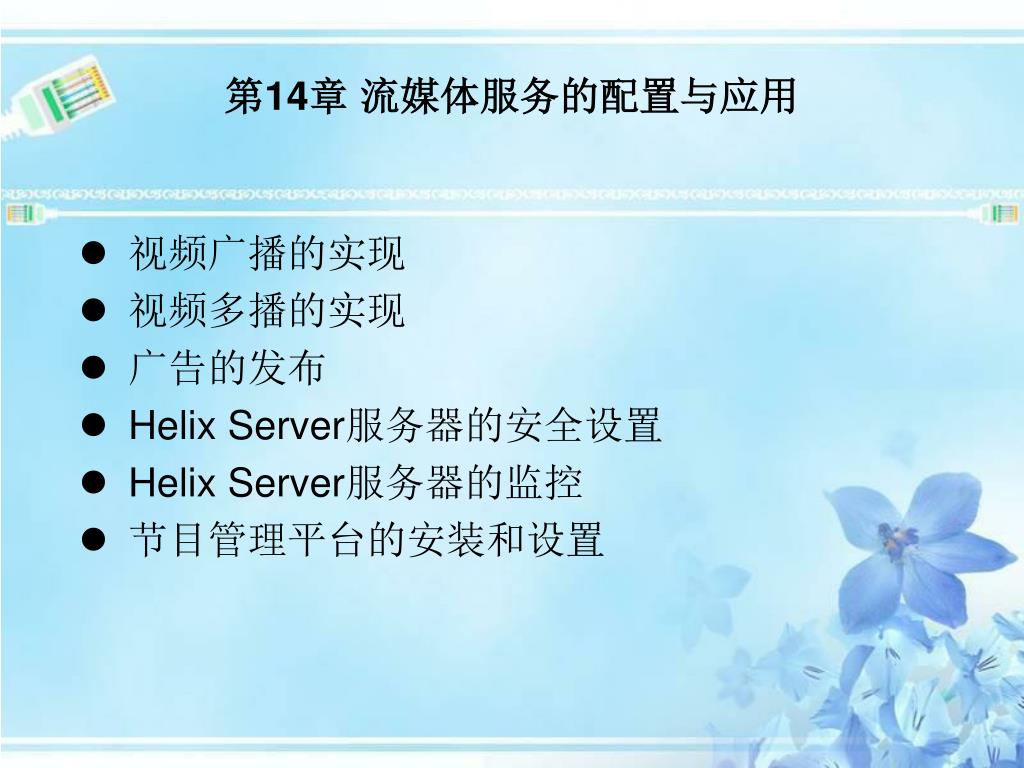

第14章流媒体服务的配置与应用 • 视频广播的实现 • 视频多播的实现 • 广告的发布 • Helix Server服务器的安全设置 • Helix Server服务器的监控 • 节目管理平台的安装和设置

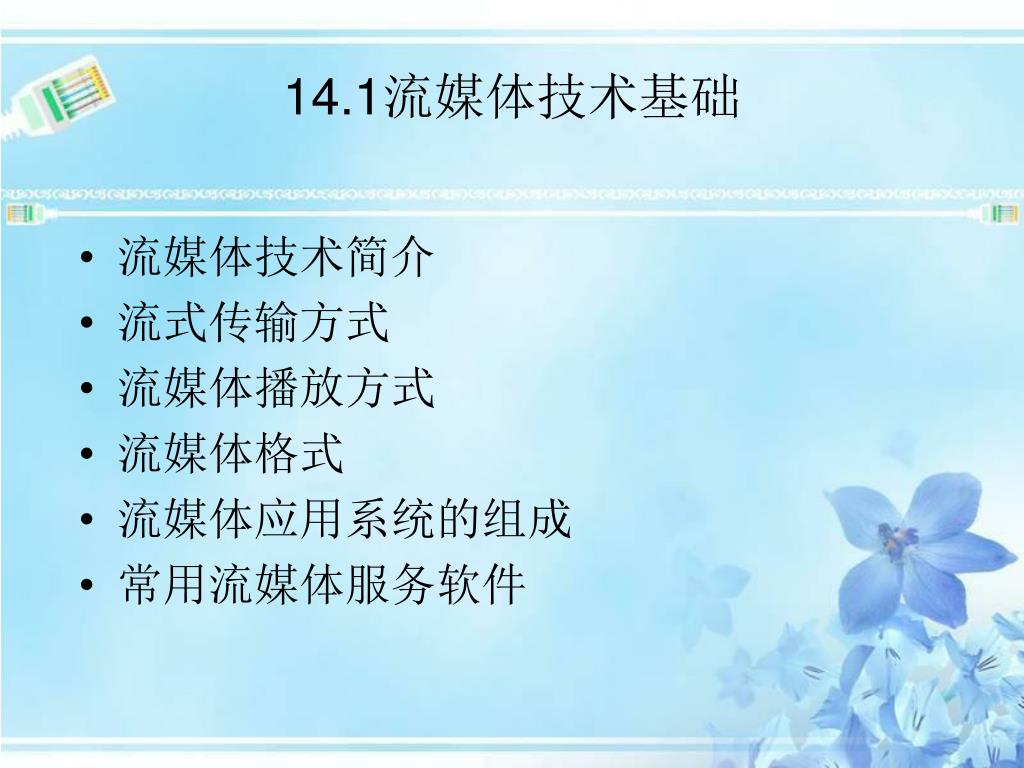

14.1流媒体技术基础 • 流媒体技术简介 • 流式传输方式 • 流媒体播放方式 • 流媒体格式 • 流媒体应用系统的组成 • 常用流媒体服务软件

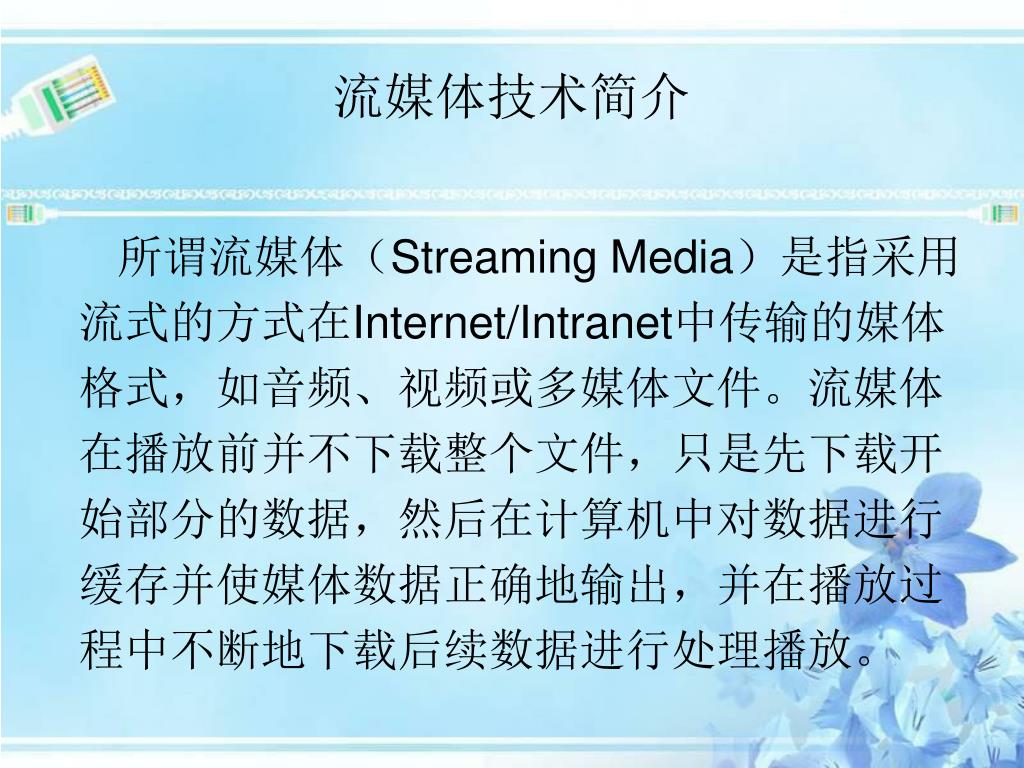

流媒体技术简介 所谓流媒体（Streaming Media）是指采用流式的方式在Internet/Intranet中传输的媒体格式，如音频、视频或多媒体文件。流媒体在播放前并不下载整个文件，只是先下载开始部分的数据，然后在计算机中对数据进行缓存并使媒体数据正确地输出，并在播放过程中不断地下载后续数据进行处理播放。

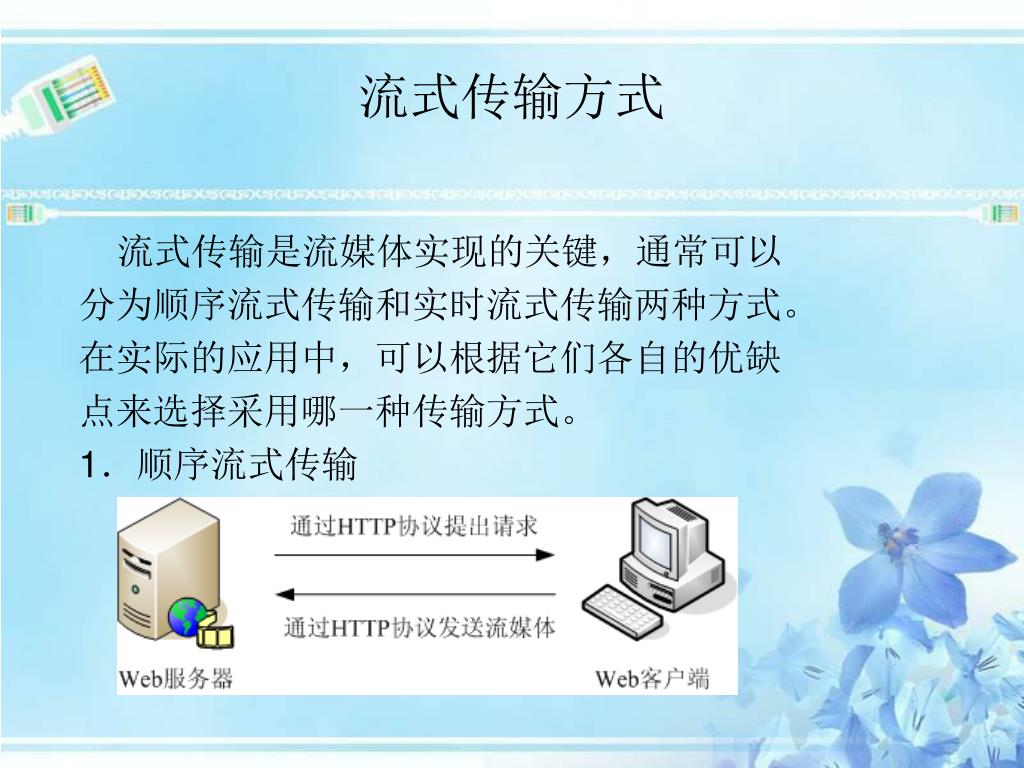

流式传输方式 流式传输是流媒体实现的关键，通常可以分为顺序流式传输和实时流式传输两种方式。在实际的应用中，可以根据它们各自的优缺点来选择采用哪一种传输方式。 1．顺序流式传输

流式传输方式 顺序流式传输的优点如下。  不需要特殊的服务软件，而是利用已有的Web服务软件即可，使服务器管理更加简单方便。  对带宽要求较低，即使无法在线观看，也可以将其下载后再观看，同时可以实现无损下载，保证最终的播放质量。  兼容性好，客户端的Web浏览器可以根据流媒体的类型，启动相应的播放软件播放；也由于采用的是HTTP协议，因此可以不受防火墙的影响。顺序流式传输的缺点如下。  不能实现广播或多播。  用户无法随意选择播放点（用户只能播放已下载的那部分，而不能播放还未下载的部分）。  当用户采用慢速连接时，在线观看会出现较严重的延时现象。

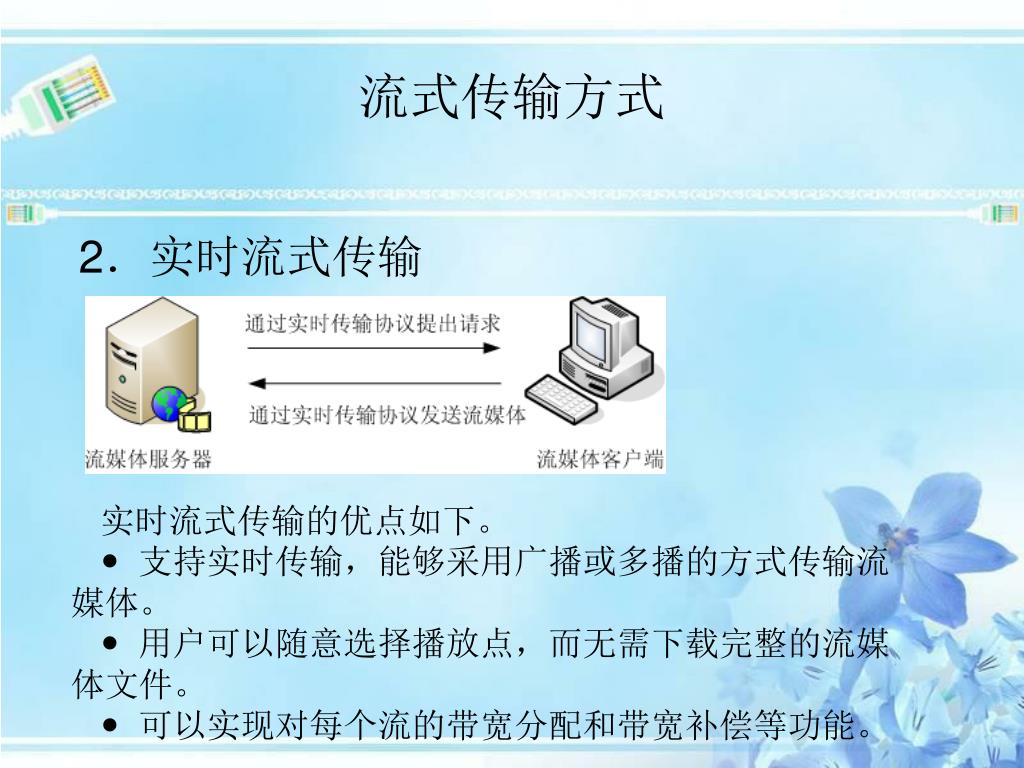

流式传输方式 2．实时流式传输实时流式传输的优点如下。 支持实时传输，能够采用广播或多播的方式传输流媒体。 用户可以随意选择播放点，而无需下载完整的流媒体文件。 可以实现对每个流的带宽分配和带宽补偿等功能。

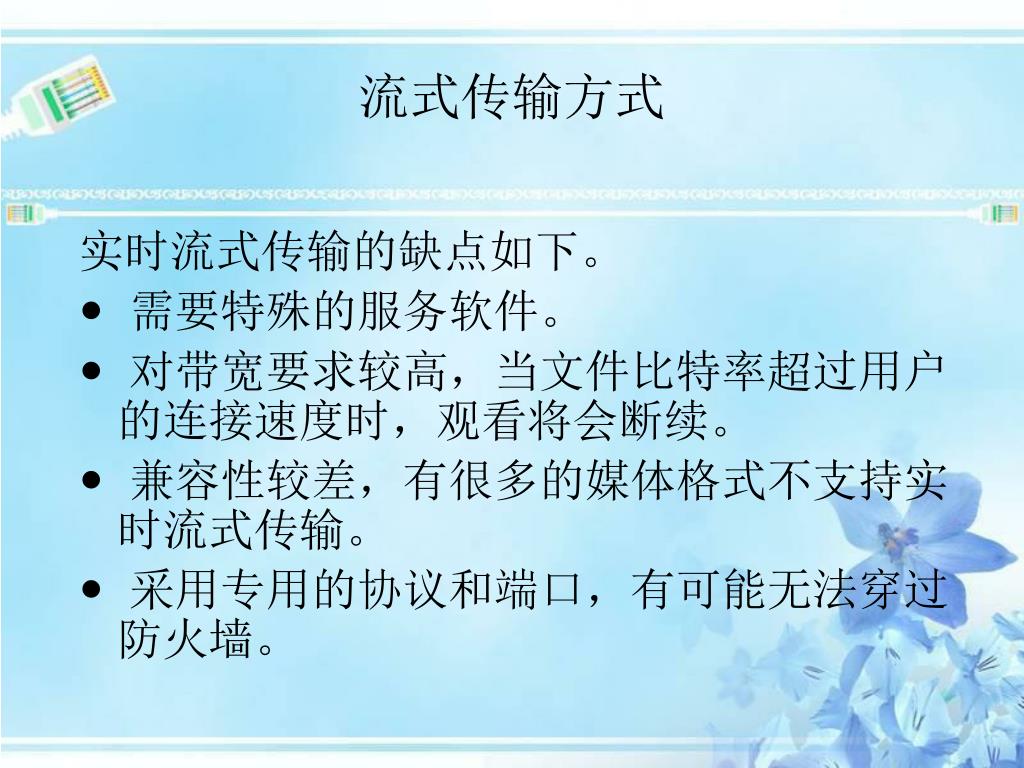

流式传输方式 实时流式传输的缺点如下。  需要特殊的服务软件。  对带宽要求较高，当文件比特率超过用户的连接速度时，观看将会断续。  兼容性较差，有很多的媒体格式不支持实时流式传输。  采用专用的协议和端口，有可能无法穿过防火墙。

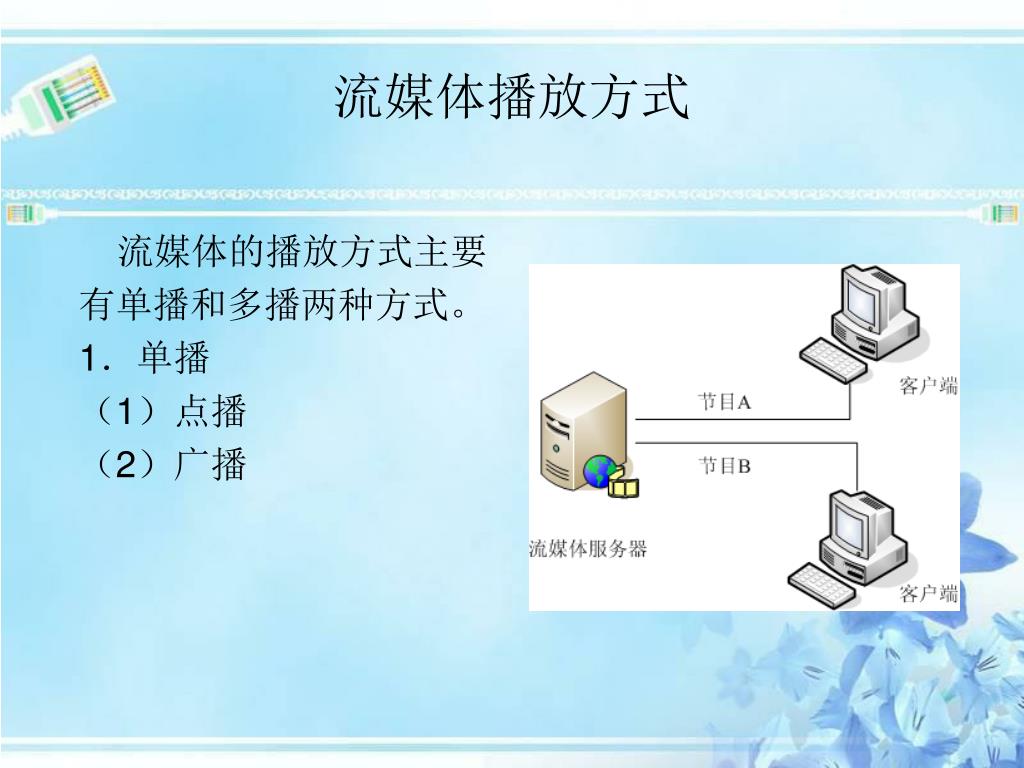

流媒体播放方式 流媒体的播放方式主要有单播和多播两种方式。 1．单播（1）点播（2）广播

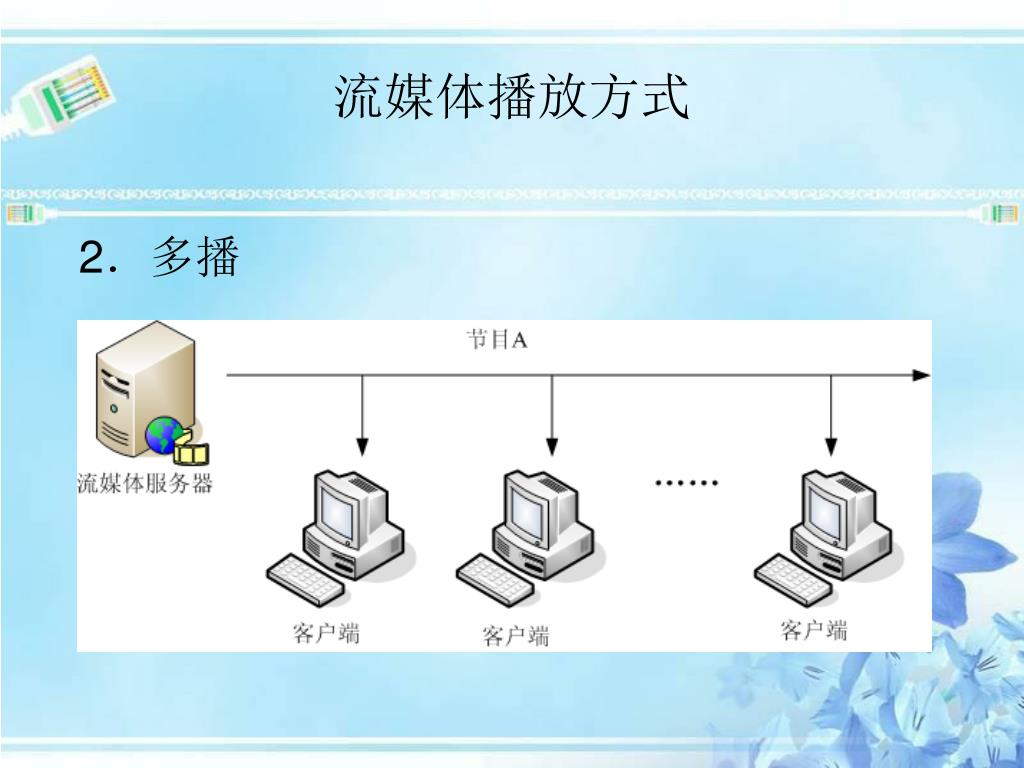

流媒体播放方式 2．多播

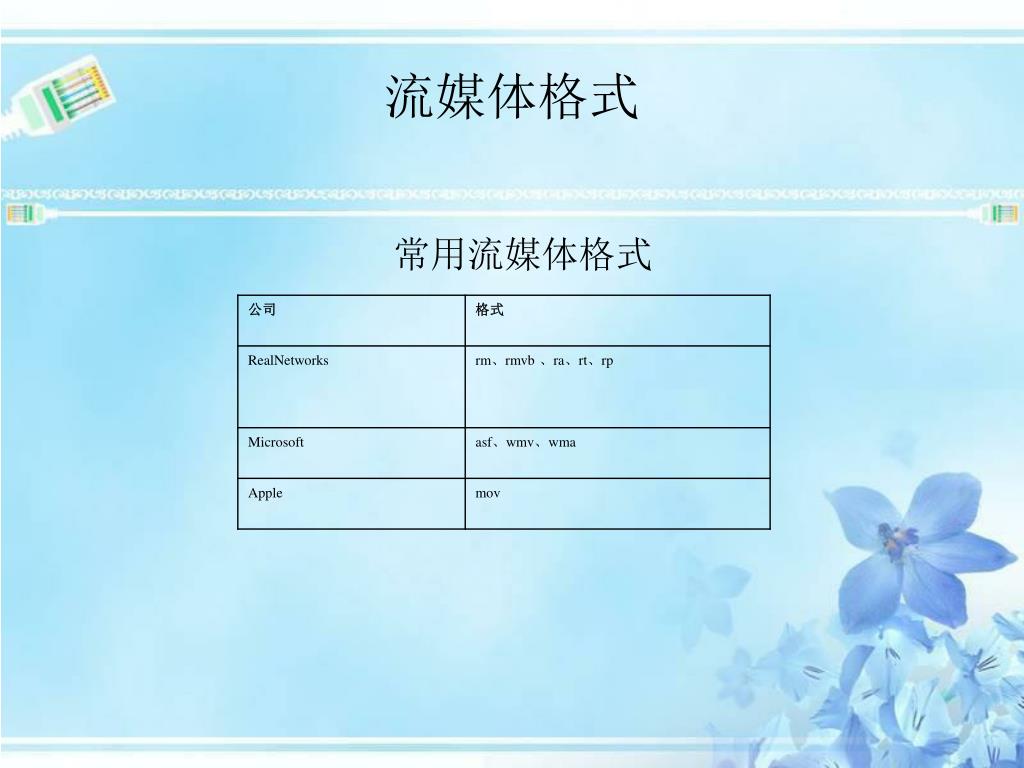

流媒体格式 常用流媒体格式

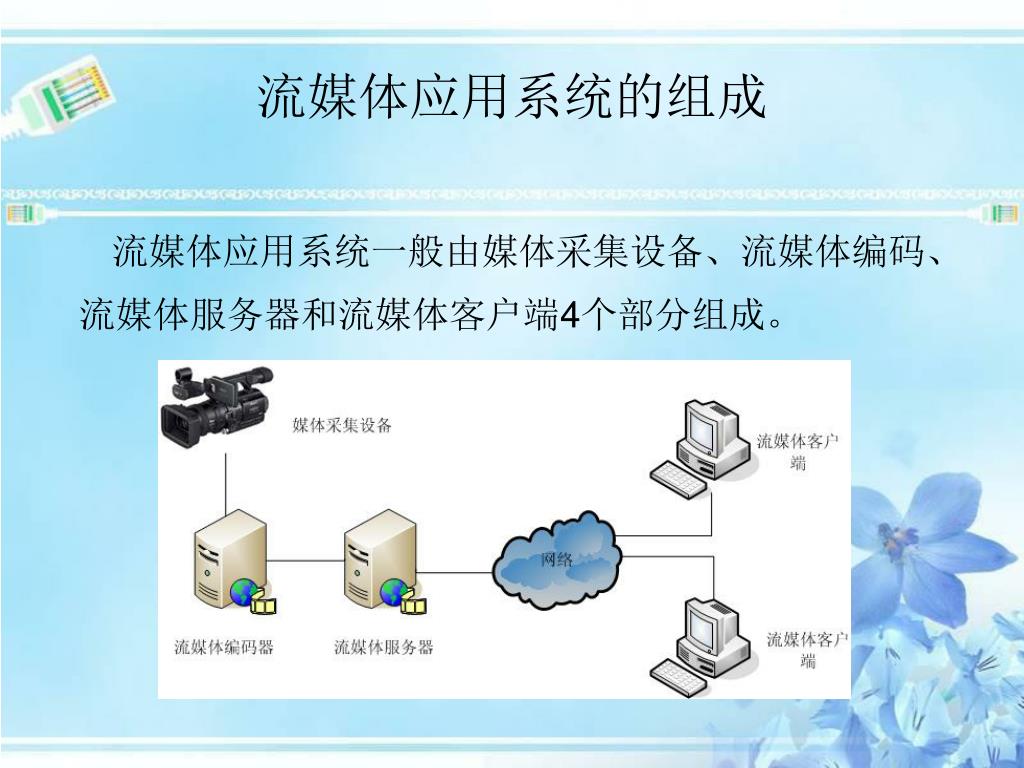

流媒体应用系统的组成 流媒体应用系统一般由媒体采集设备、流媒体编码、流媒体服务器和流媒体客户端4个部分组成。

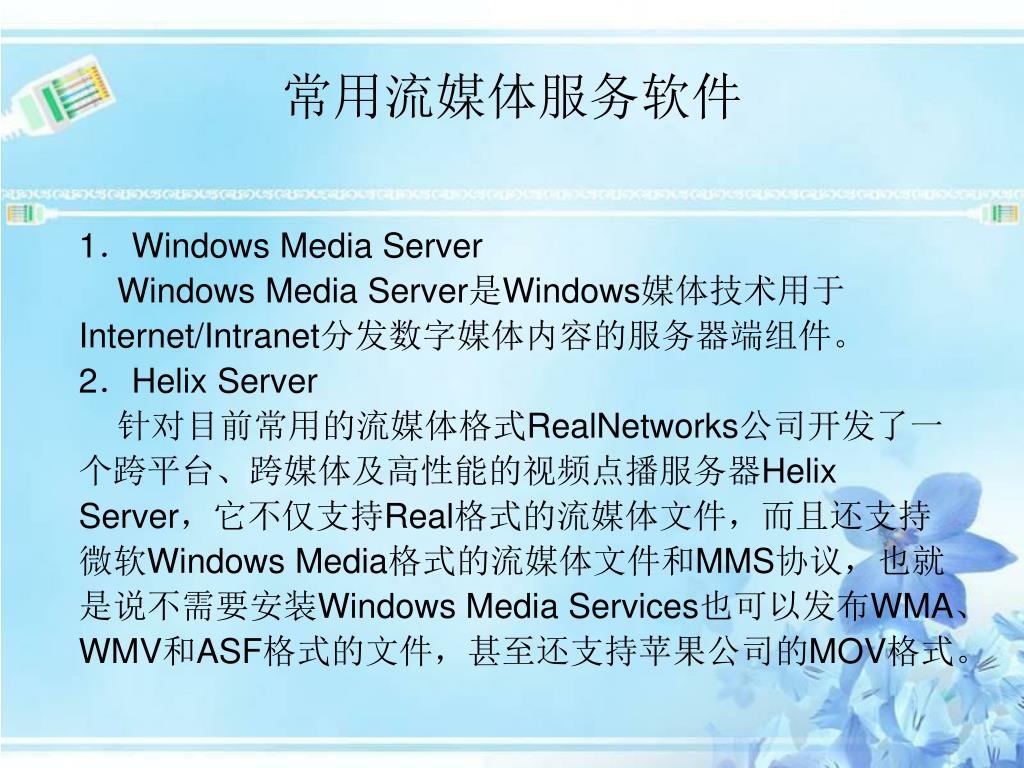

常用流媒体服务软件 1．Windows Media Server Windows Media Server是Windows媒体技术用于 Internet/Intranet分发数字媒体内容的服务器端组件。 2．Helix Server 针对目前常用的流媒体格式RealNetworks公司开发了一个跨平台、跨媒体及高性能的视频点播服务器Helix Server，它不仅支持Real格式的流媒体文件，而且还支持微软Windows Media格式的流媒体文件和MMS协议，也就是说不需要安装Windows Media Services也可以发布WMA、 WMV和ASF格式的文件，甚至还支持苹果公司的MOV格式。

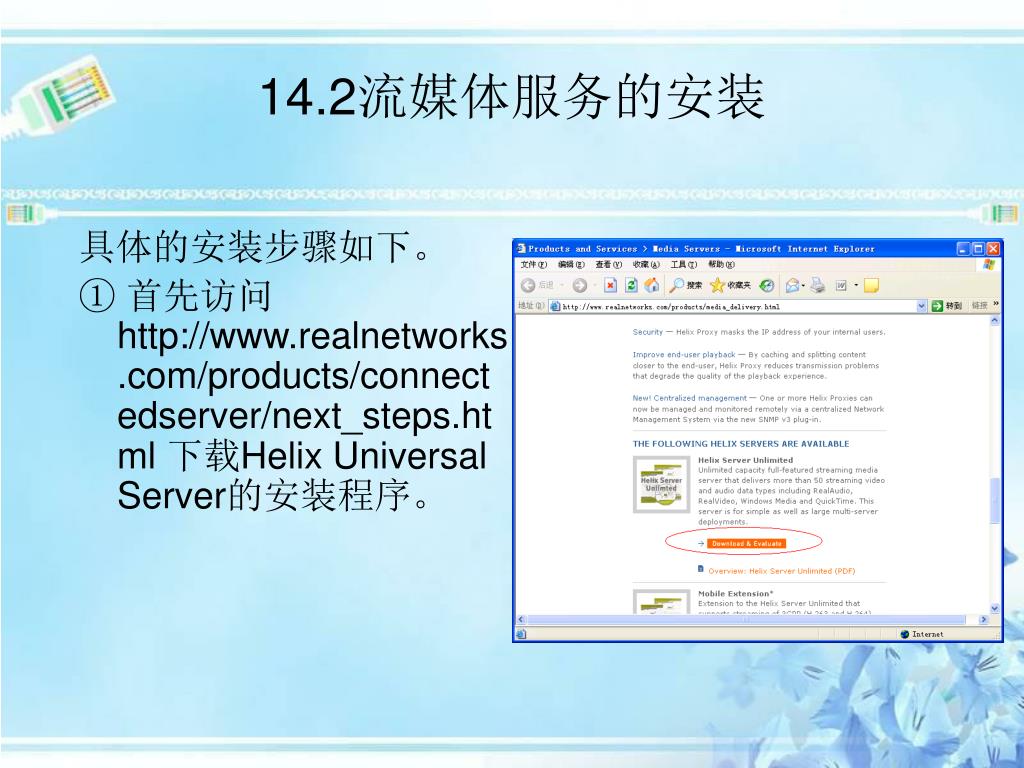

14.2流媒体服务的安装 具体的安装步骤如下。 ① 首先访问http://www.realnetworks.com/products/connectedserver/next_steps.html 下载Helix Universal Server的安装程序。

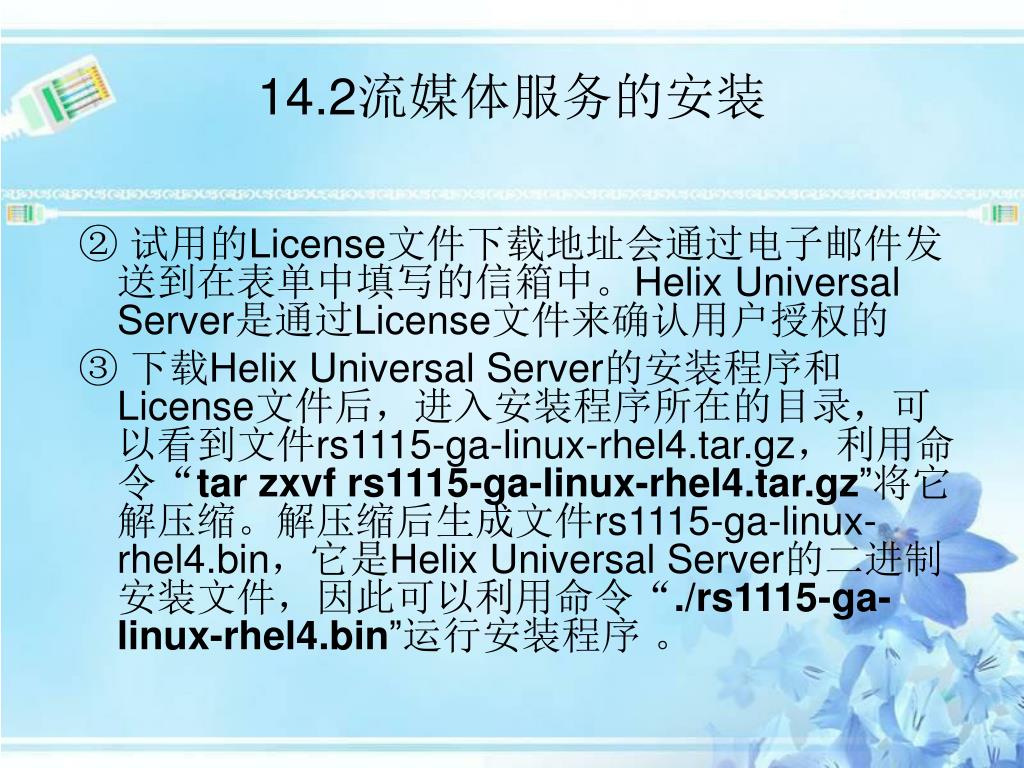

14.2流媒体服务的安装 ② 试用的License文件下载地址会通过电子邮件发送到在表单中填写的信箱中。Helix Universal Server是通过License文件来确认用户授权的 ③ 下载Helix Universal Server的安装程序和License文件后，进入安装程序所在的目录，可以看到文件rs1115-ga-linux-rhel4.tar.gz，利用命令“tar zxvf rs1115-ga-linux-rhel4.tar.gz”将它解压缩。解压缩后生成文件rs1115-ga-linux-rhel4.bin，它是Helix Universal Server的二进制安装文件，因此可以利用命令“./rs1115-ga-linux-rhel4.bin”运行安装程序。

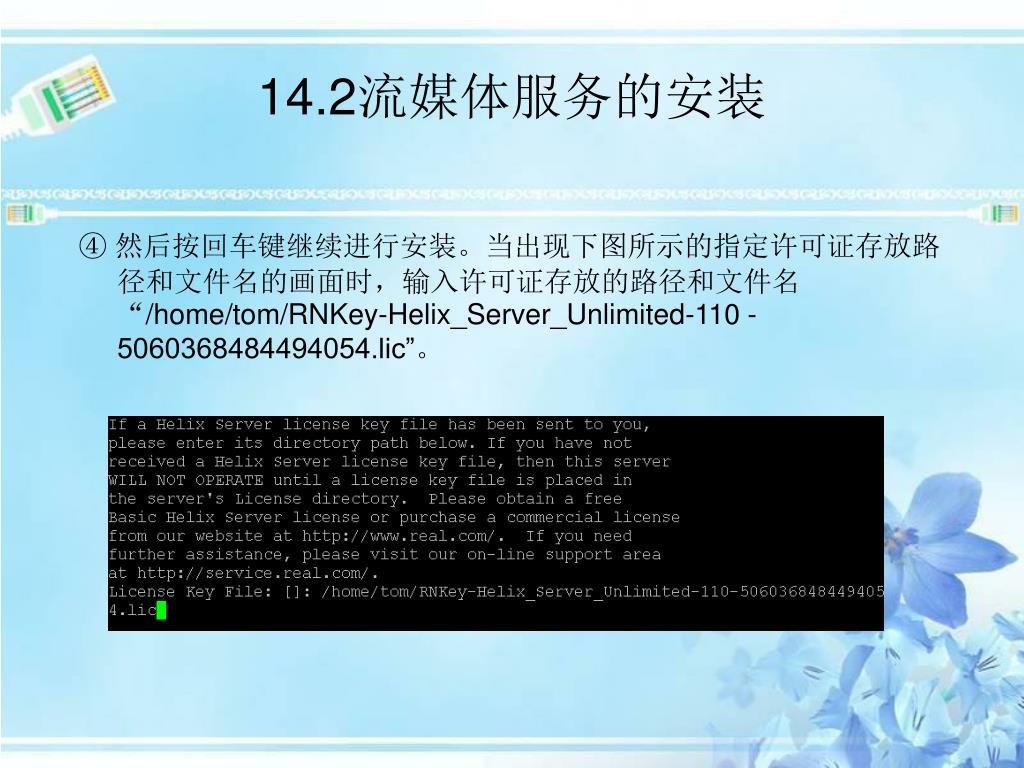

14.2流媒体服务的安装 ④ 然后按回车键继续进行安装。当出现下图所示的指定许可证存放路径和文件名的画面时，输入许可证存放的路径和文件名“/home/tom/RNKey-Helix_Server_Unlimited-110 -5060368484494054.lic”。

14.2流媒体服务的安装 ⑤ 接着按照安装提示浏览并同意试用协议后，就进入安装参数的设置界面，指定安装路径“/usr/local/helix”。

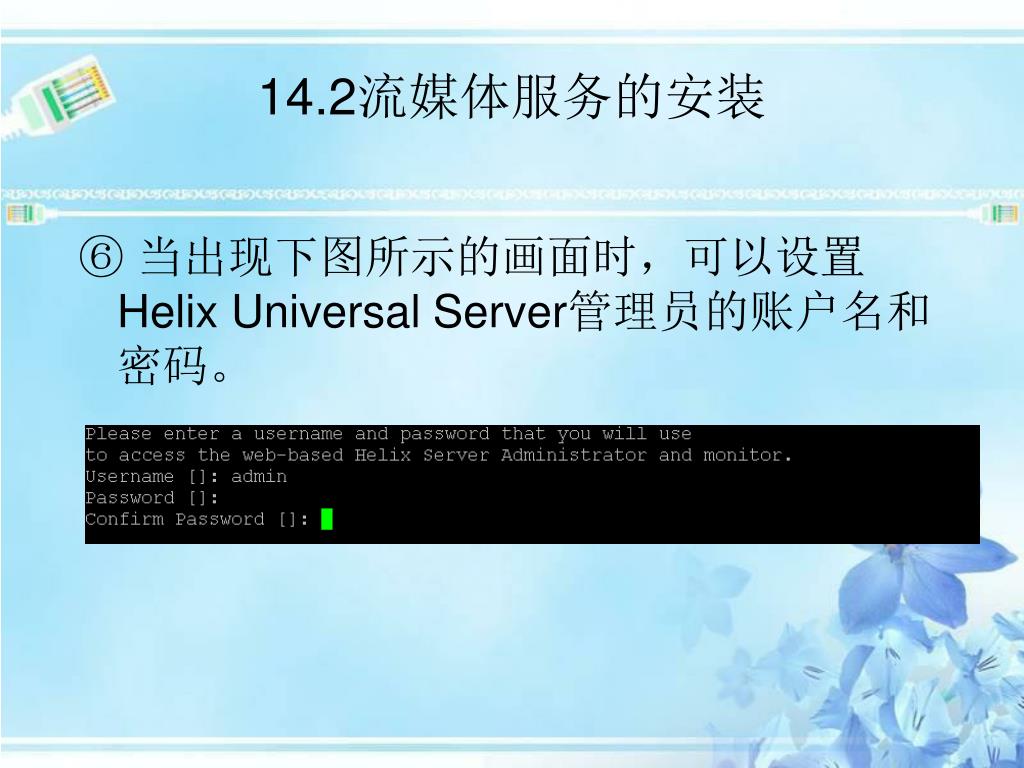

14.2流媒体服务的安装 ⑥ 当出现下图所示的画面时，可以设置Helix Universal Server管理员的账户名和密码。

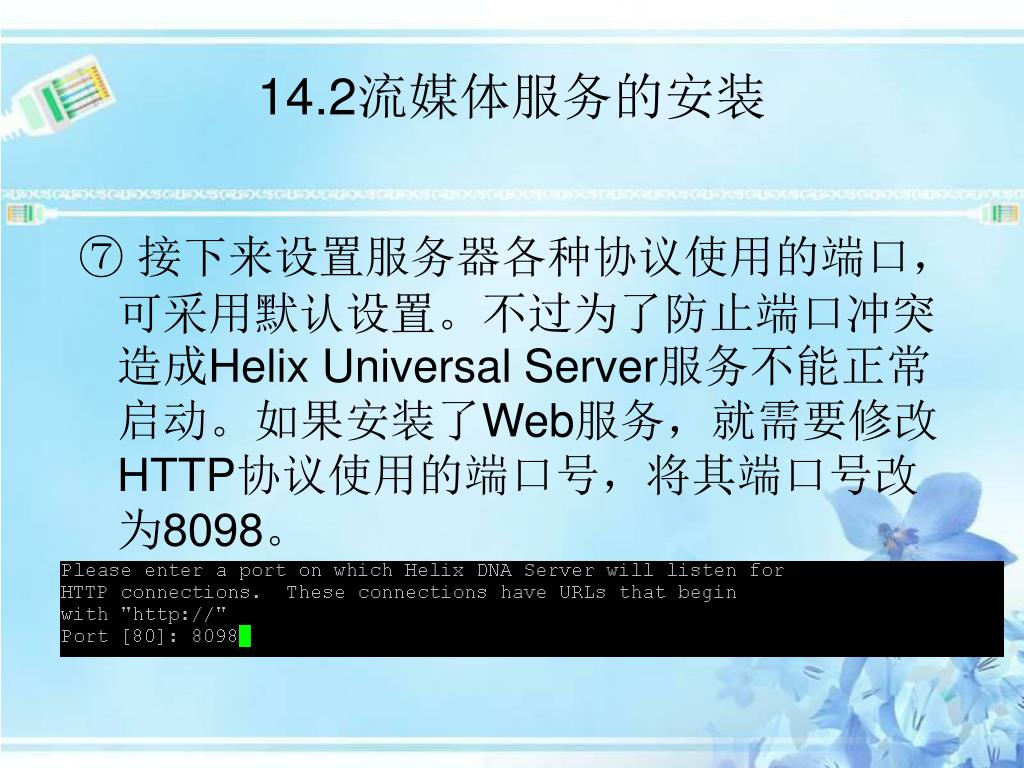

14.2流媒体服务的安装 ⑦ 接下来设置服务器各种协议使用的端口，可采用默认设置。不过为了防止端口冲突造成Helix Universal Server服务不能正常启动。如果安装了Web服务，就需要修改HTTP协议使用的端口号，将其端口号改为8098。

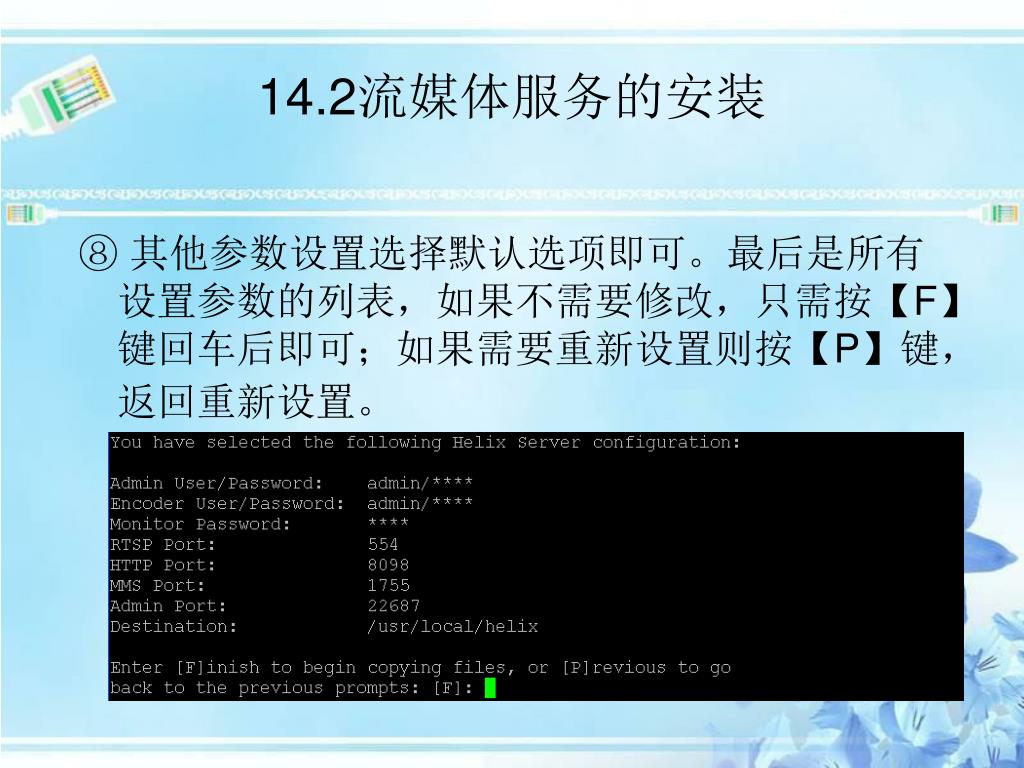

14.2流媒体服务的安装 ⑧ 其他参数设置选择默认选项即可。最后是所有设置参数的列表，如果不需要修改，只需按【F】键回车后即可；如果需要重新设置则按【P】键，返回重新设置。

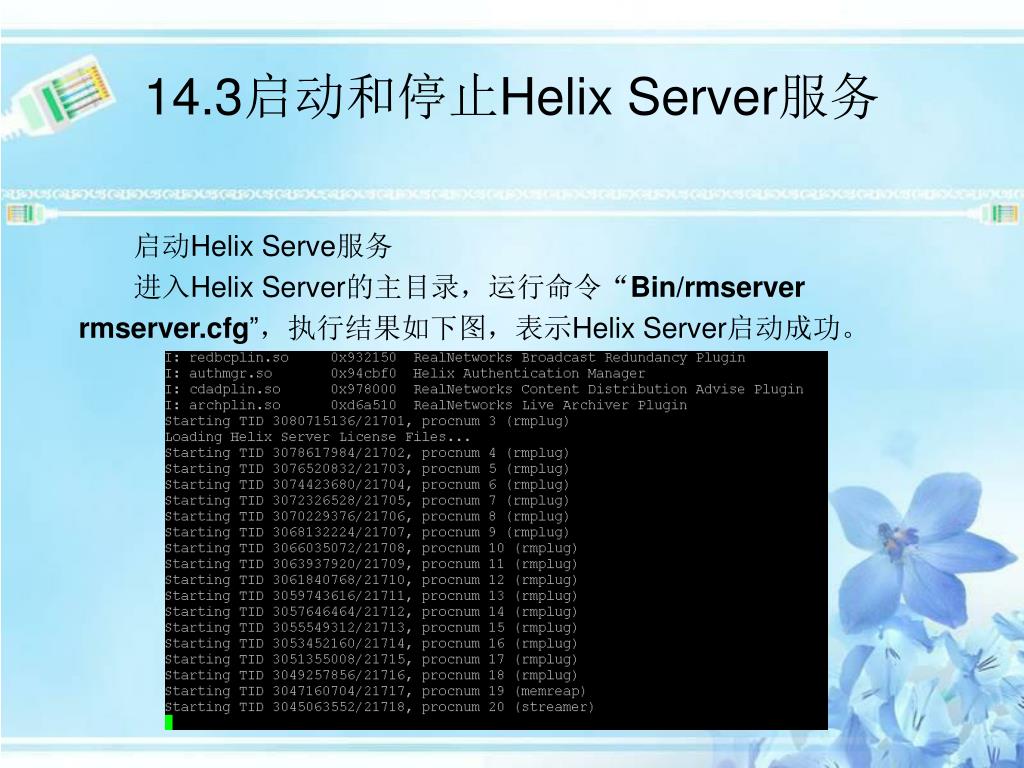

14.3启动和停止Helix Server服务 启动Helix Serve服务进入Helix Server的主目录，运行命令“Bin/rmserver rmserver.cfg”，执行结果如下图，表示Helix Server启动成功。

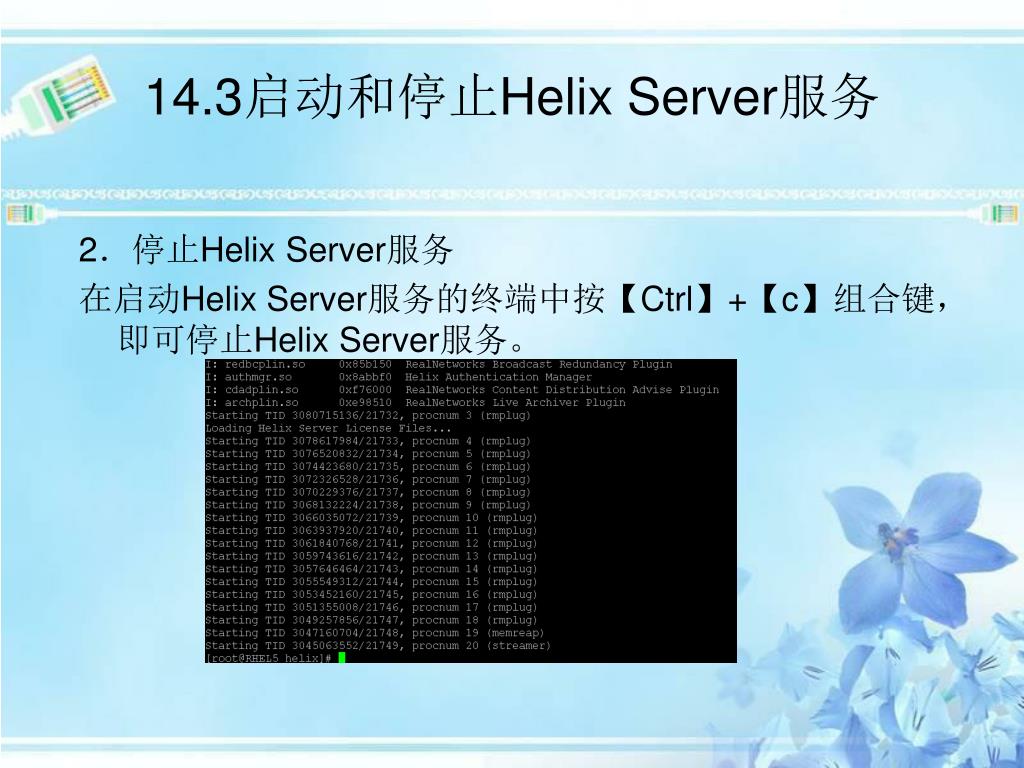

14.3启动和停止Helix Server服务 2．停止Helix Server服务在启动Helix Server服务的终端中按【Ctrl】+【c】组合键，即可停止Helix Server服务。

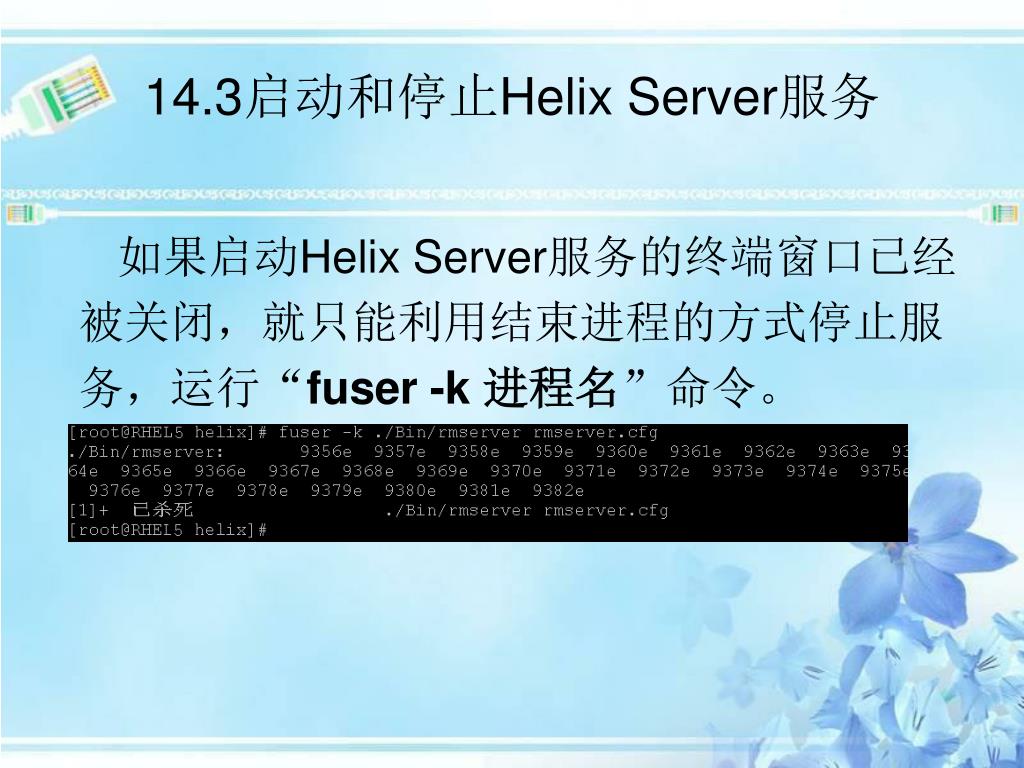

14.3启动和停止Helix Server服务 如果启动Helix Server服务的终端窗口已经被关闭，就只能利用结束进程的方式停止服务，运行“fuser -k 进程名”命令。

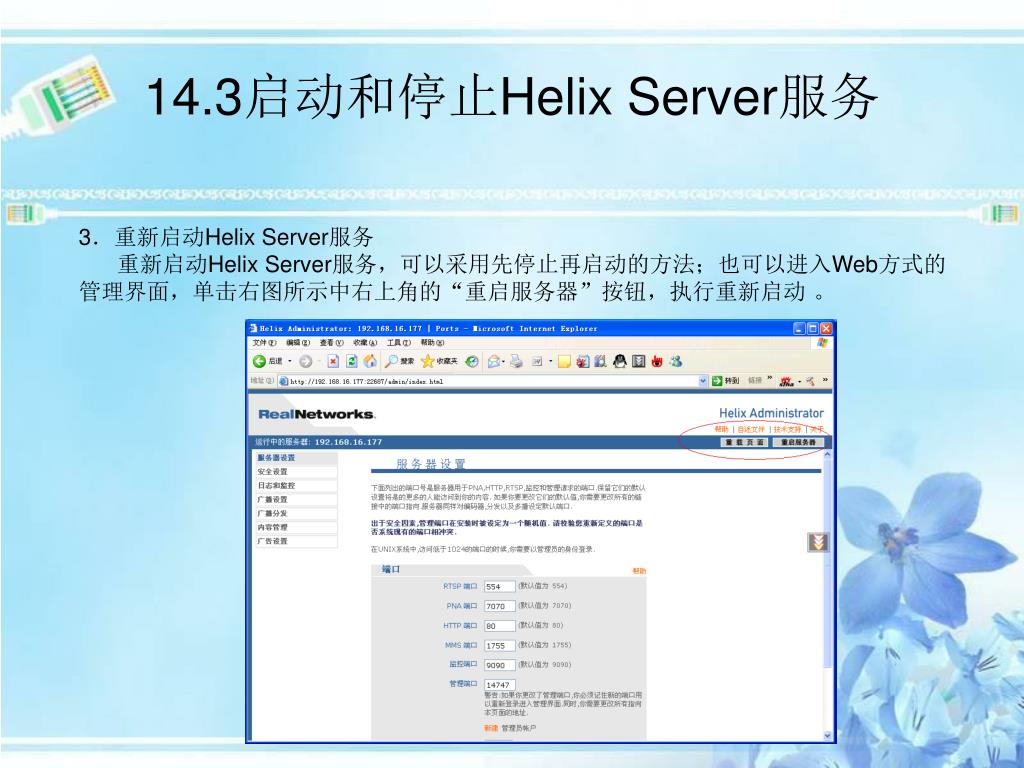

14.3启动和停止Helix Server服务 3．重新启动Helix Server服务重新启动Helix Server服务，可以采用先停止再启动的方法；也可以进入Web方式的管理界面，单击右图所示中右上角的“重启服务器”按钮，执行重新启动。

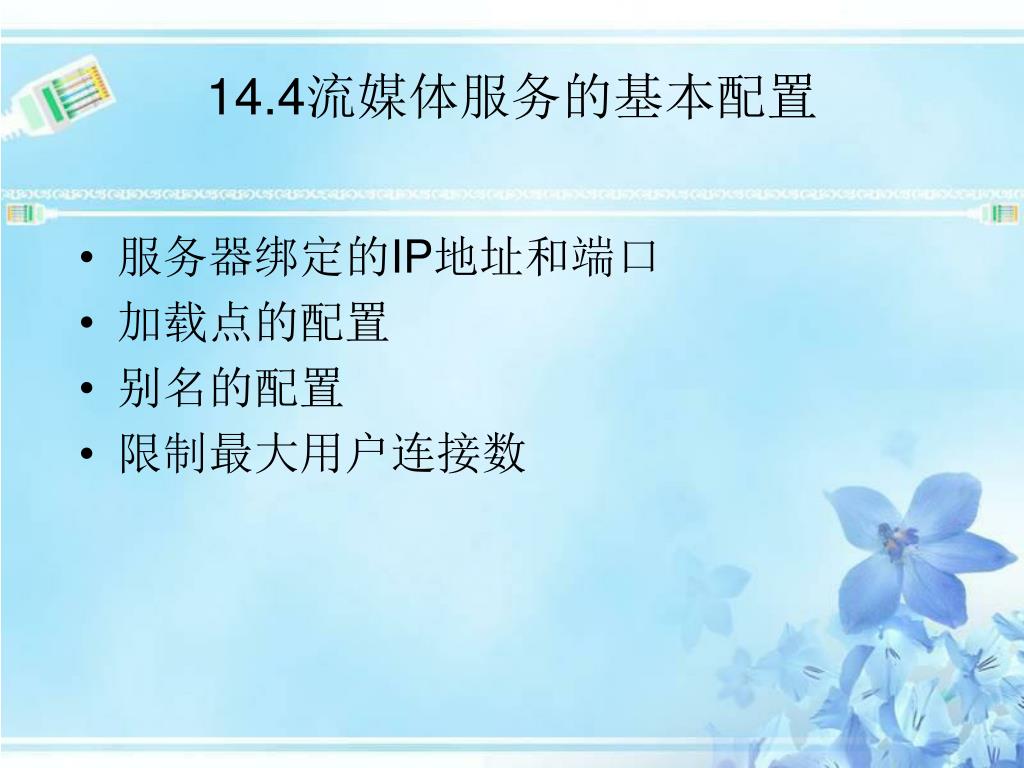

14.4流媒体服务的基本配置 • 服务器绑定的IP地址和端口 • 加载点的配置 • 别名的配置 • 限制最大用户连接数

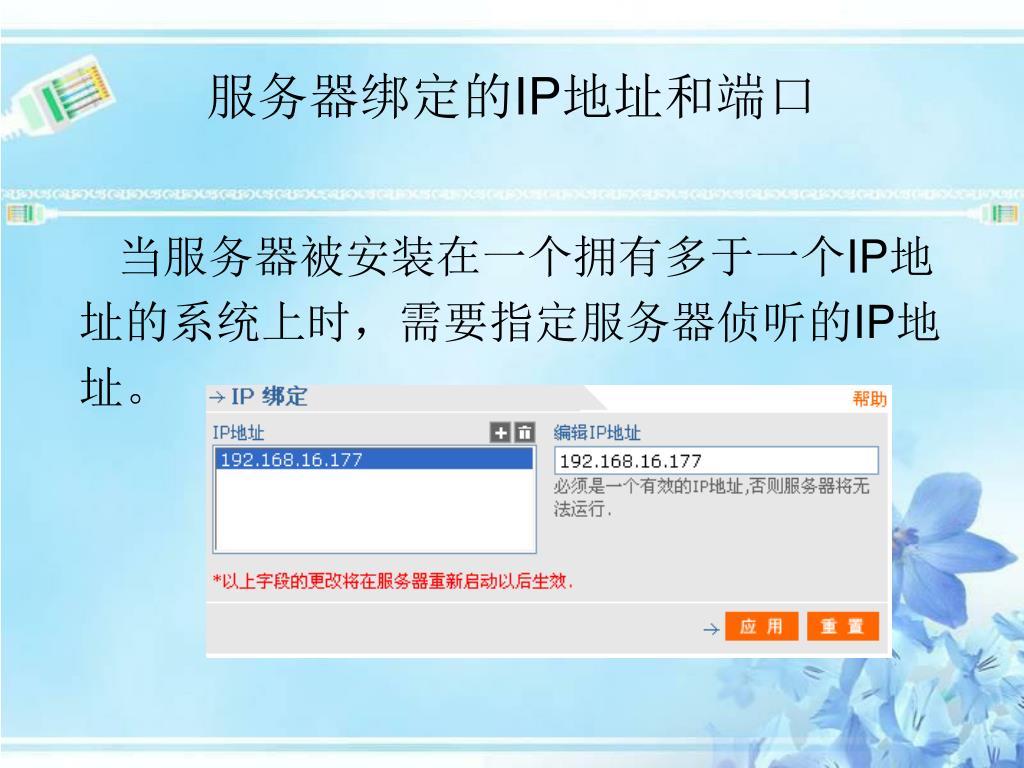

服务器绑定的IP地址和端口 当服务器被安装在一个拥有多于一个IP地址的系统上时，需要指定服务器侦听的IP地址。

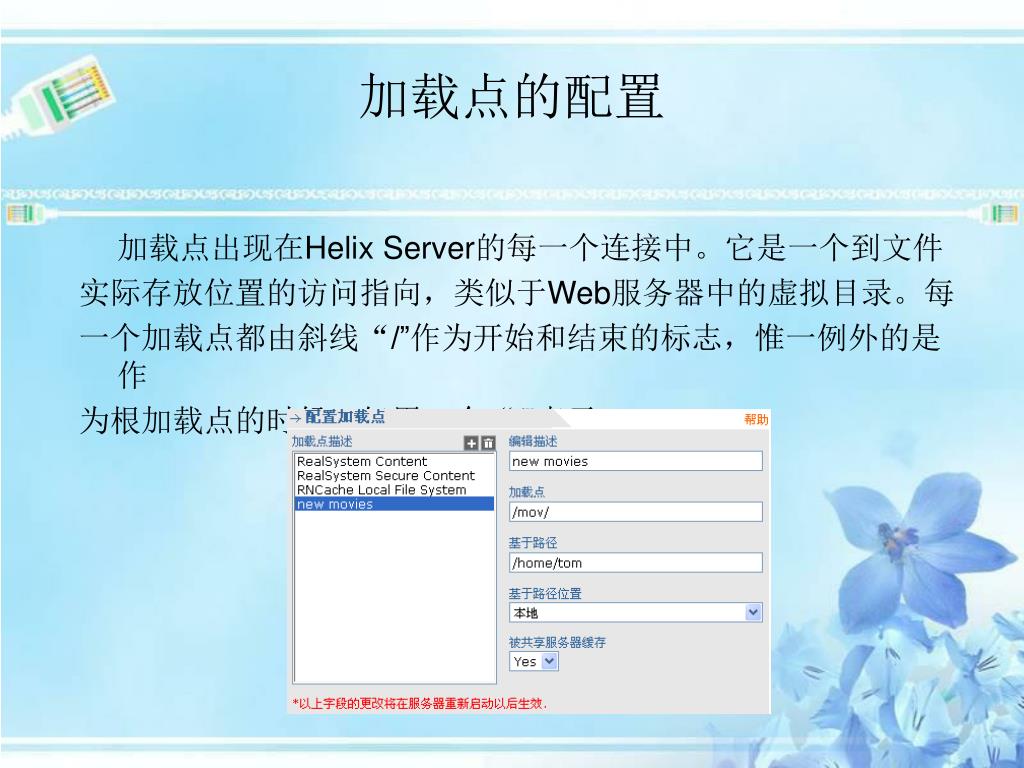

加载点的配置 加载点出现在Helix Server的每一个连接中。它是一个到文件实际存放位置的访问指向，类似于Web服务器中的虚拟目录。每一个加载点都由斜线“/”作为开始和结束的标志，惟一例外的是作为根加载点的时候，仅用一个“/”表示。

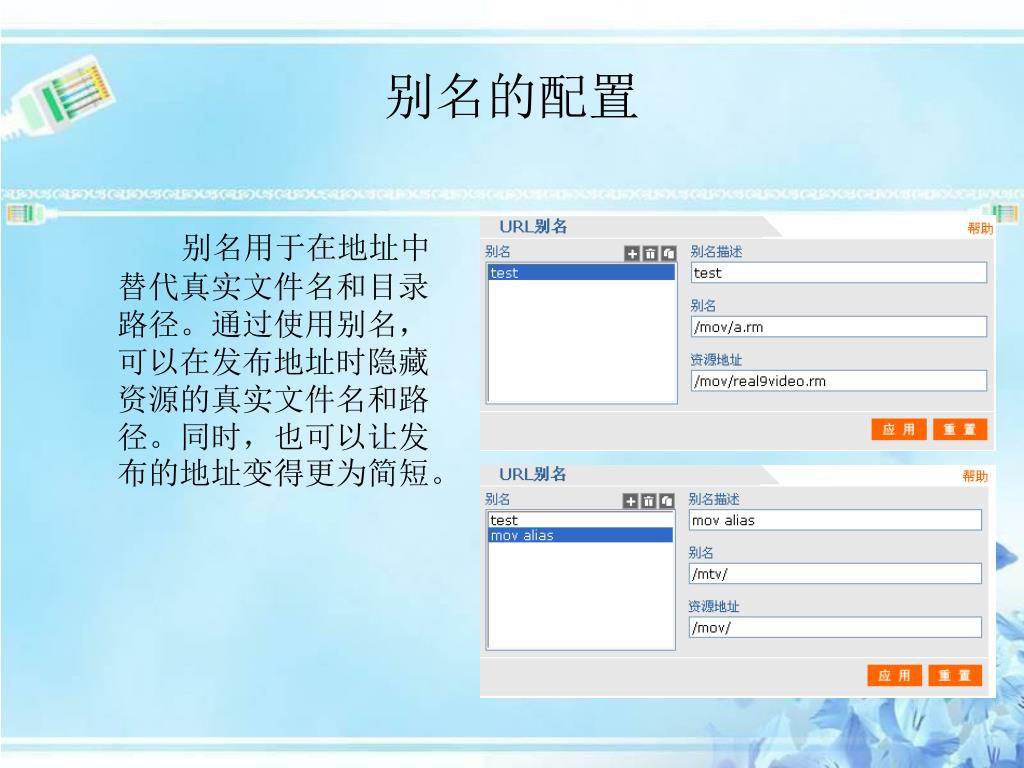

别名的配置 别名用于在地址中替代真实文件名和目录路径。通过使用别名，可以在发布地址时隐藏资源的真实文件名和路径。同时，也可以让发布的地址变得更为简短。

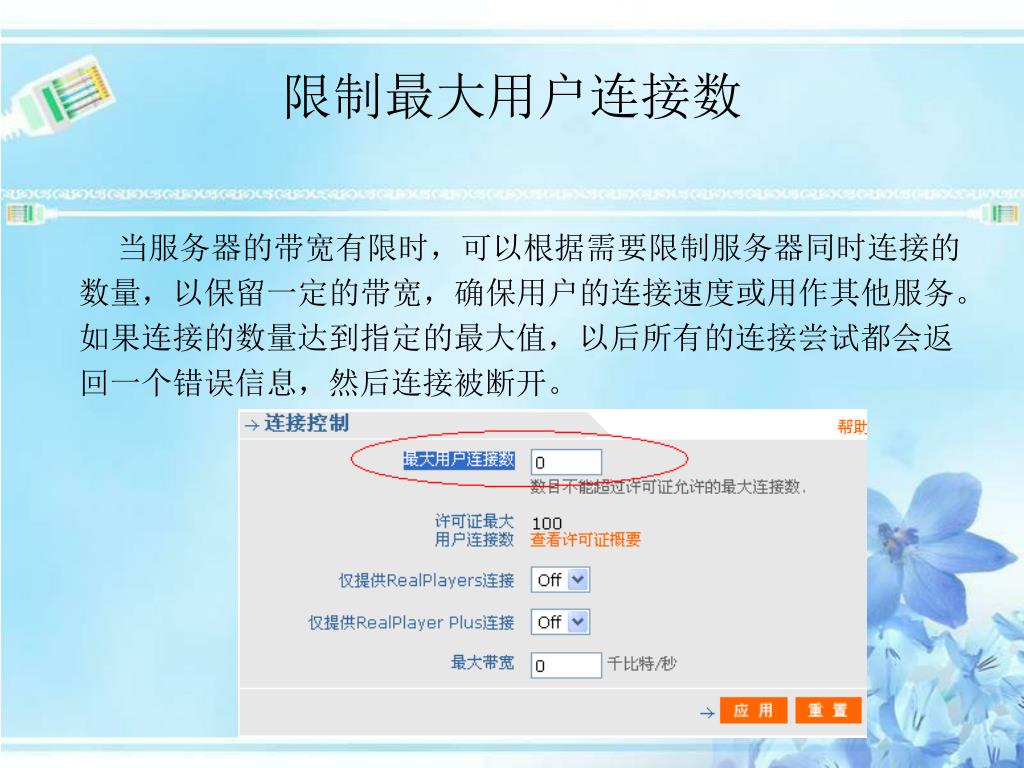

限制最大用户连接数 当服务器的带宽有限时，可以根据需要限制服务器同时连接的数量，以保留一定的带宽，确保用户的连接速度或用作其他服务。如果连接的数量达到指定的最大值，以后所有的连接尝试都会返回一个错误信息，然后连接被断开。

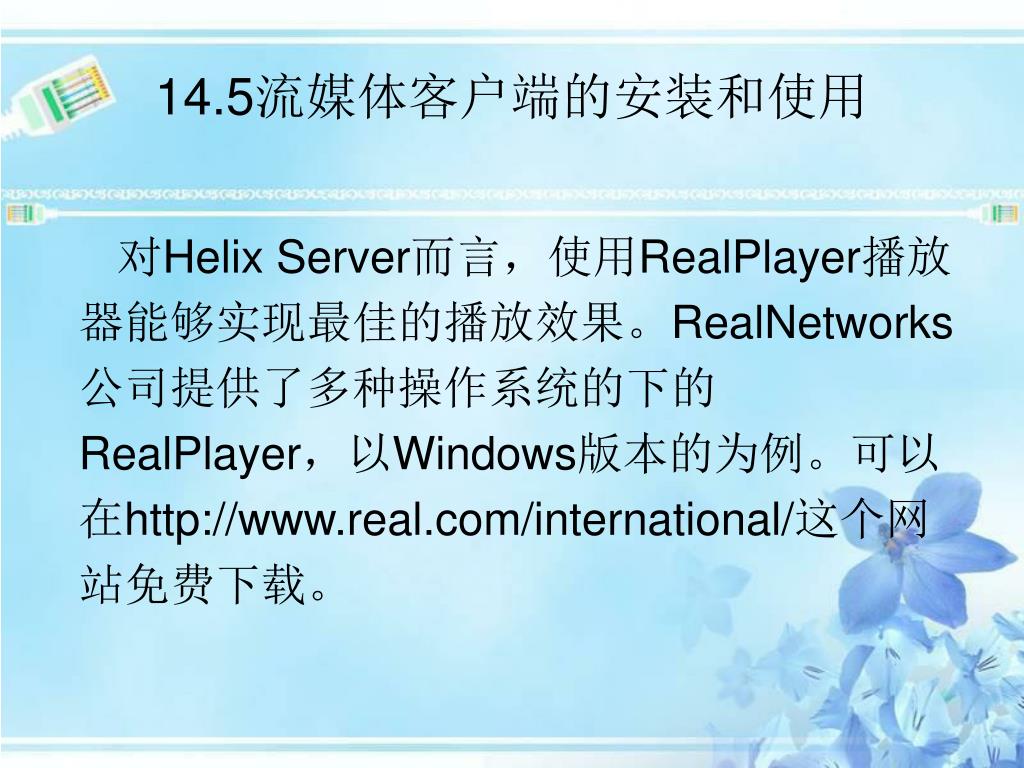

14.5流媒体客户端的安装和使用 对Helix Server而言，使用RealPlayer播放器能够实现最佳的播放效果。RealNetworks 公司提供了多种操作系统的下的 RealPlayer，以Windows版本的为例。可以在http://www.real.com/international/这个网站免费下载。

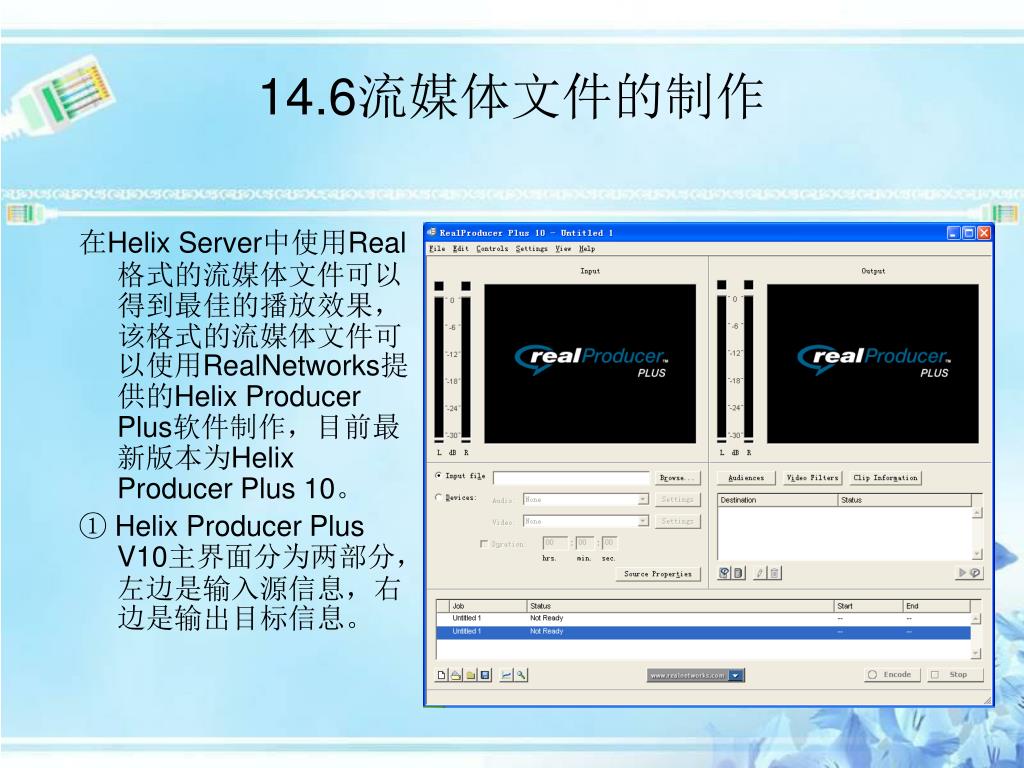

14.6流媒体文件的制作 在Helix Server中使用Real格式的流媒体文件可以得到最佳的播放效果，该格式的流媒体文件可以使用RealNetworks提供的Helix Producer Plus软件制作，目前最新版本为Helix Producer Plus 10。 ① Helix Producer Plus V10主界面分为两部分，左边是输入源信息，右边是输出目标信息。

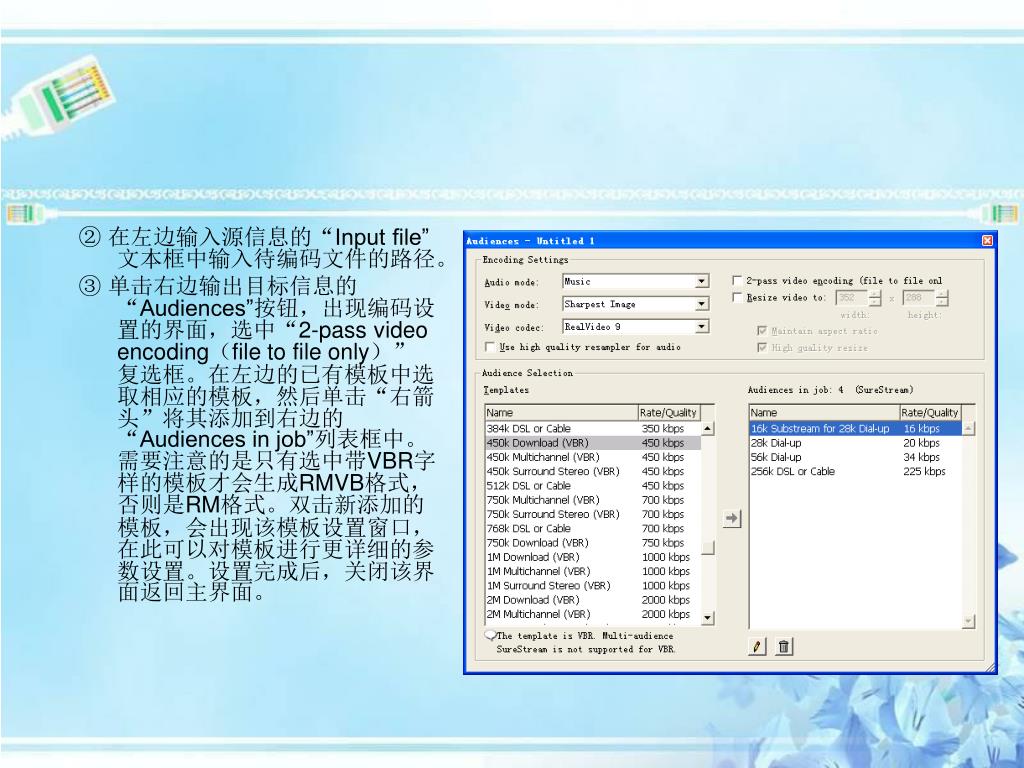

② 在左边输入源信息的“Input file”文本框中输入待编码文件的路径。 ③ 单击右边输出目标信息的“Audiences”按钮，出现编码设置的界面，选中“2-pass video encoding（file to file only）”复选框。在左边的已有模板中选取相应的模板，然后单击“右箭头”将其添加到右边的“Audiences in job”列表框中。需要注意的是只有选中带VBR字样的模板才会生成RMVB格式，否则是RM格式。双击新添加的模板，会出现该模板设置窗口，在此可以对模板进行更详细的参数设置。设置完成后，关闭该界面返回主界面。

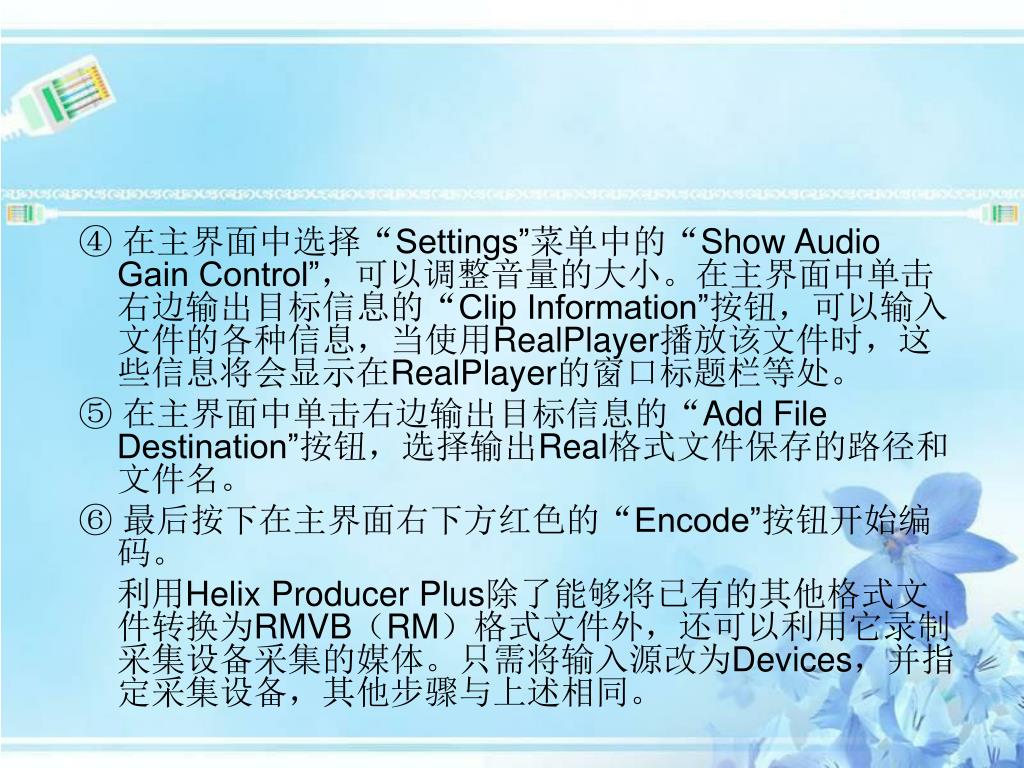

④ 在主界面中选择“Settings”菜单中的“Show Audio Gain Control”，可以调整音量的大小。在主界面中单击右边输出目标信息的“Clip Information”按钮，可以输入文件的各种信息，当使用RealPlayer播放该文件时，这些信息将会显示在RealPlayer的窗口标题栏等处。 ⑤ 在主界面中单击右边输出目标信息的“Add File Destination”按钮，选择输出Real格式文件保存的路径和文件名。 ⑥ 最后按下在主界面右下方红色的“Encode”按钮开始编码。利用Helix Producer Plus除了能够将已有的其他格式文件转换为RMVB（RM）格式文件外，还可以利用它录制采集设备采集的媒体。只需将输入源改为Devices，并指定采集设备，其他步骤与上述相同。

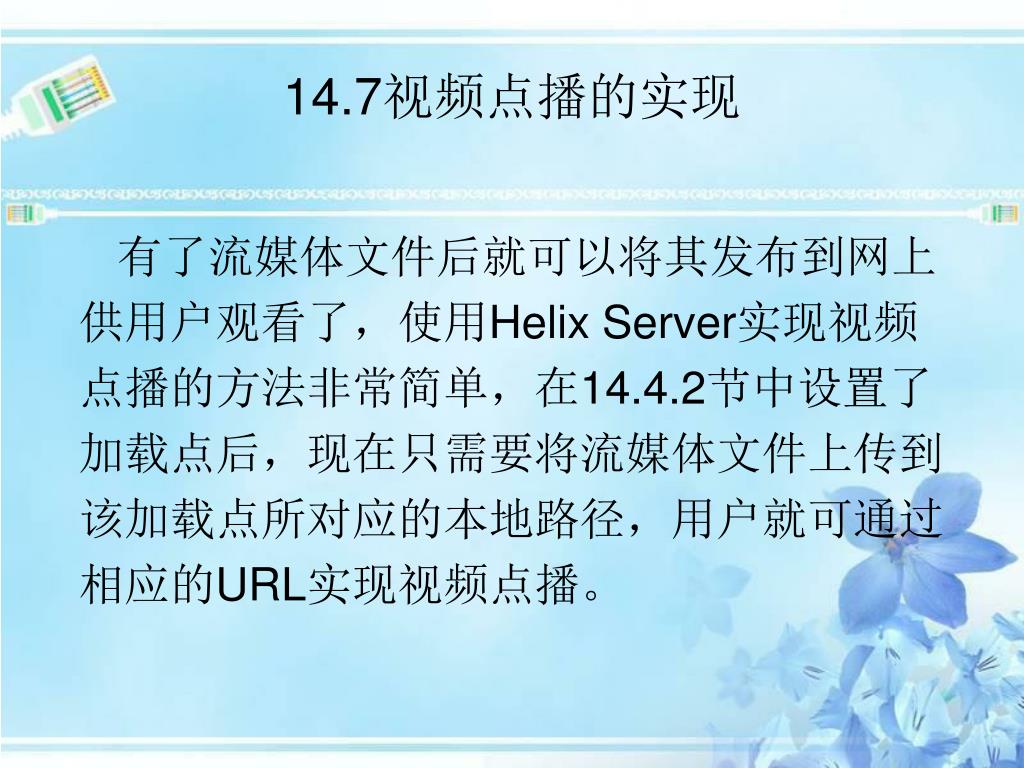

14.7视频点播的实现 有了流媒体文件后就可以将其发布到网上供用户观看了，使用Helix Server实现视频点播的方法非常简单，在14.4.2节中设置了加载点后，现在只需要将流媒体文件上传到该加载点所对应的本地路径，用户就可通过相应的URL实现视频点播。

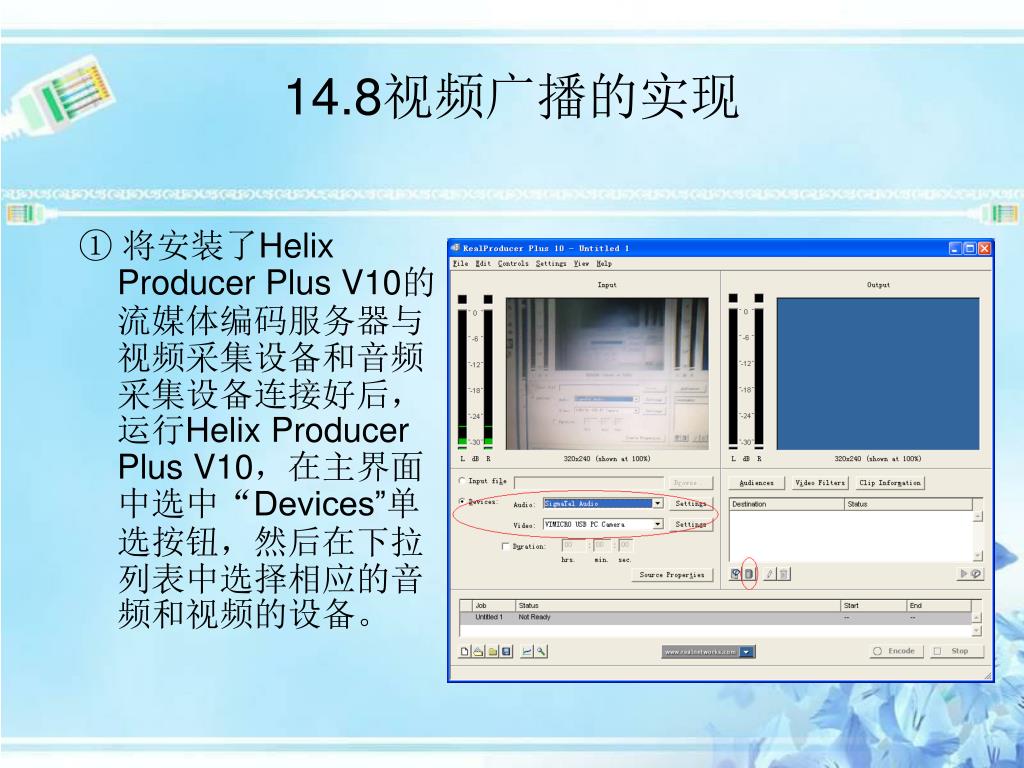

14.8视频广播的实现 ① 将安装了Helix Producer Plus V10的流媒体编码服务器与视频采集设备和音频采集设备连接好后，运行Helix Producer Plus V10，在主界面中选中“Devices”单选按钮，然后在下拉列表中选择相应的音频和视频的设备。

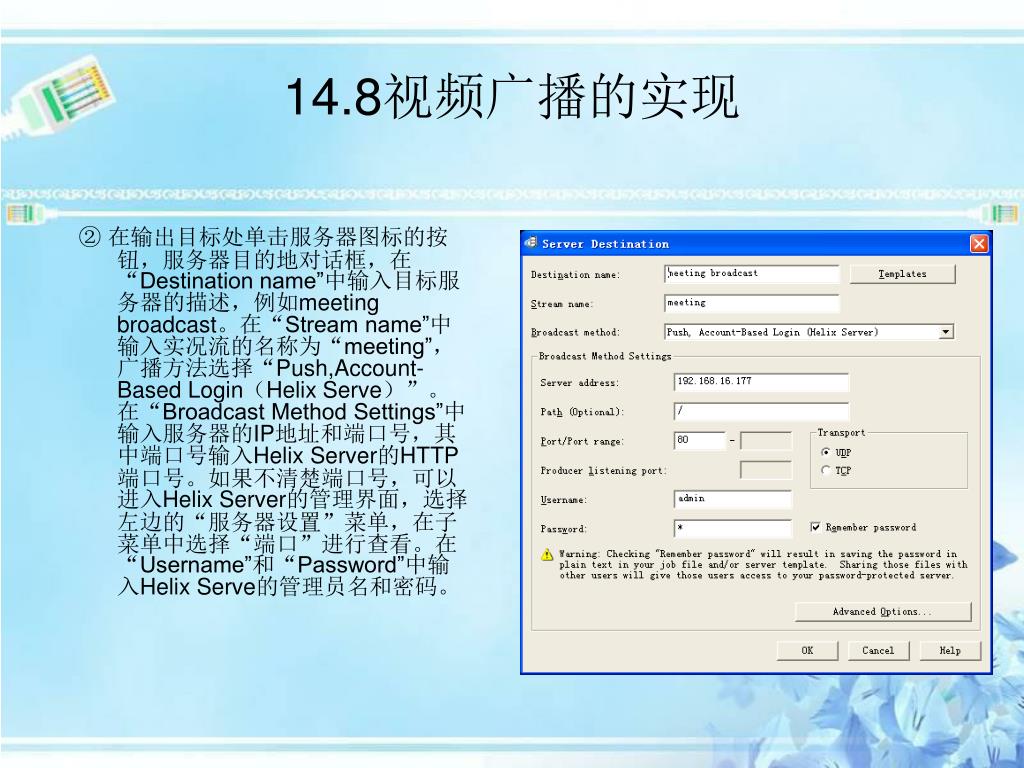

14.8视频广播的实现 ② 在输出目标处单击服务器图标的按钮，服务器目的地对话框，在“Destination name”中输入目标服务器的描述，例如meeting broadcast。在“Stream name”中输入实况流的名称为“meeting”，广播方法选择“Push,Account-Based Login（Helix Serve）”。在“Broadcast Method Settings”中输入服务器的IP地址和端口号，其中端口号输入Helix Server的HTTP端口号。如果不清楚端口号，可以进入Helix Server的管理界面，选择左边的“服务器设置”菜单，在子菜单中选择“端口”进行查看。在“Username”和“Password”中输入Helix Serve的管理员名和密码。

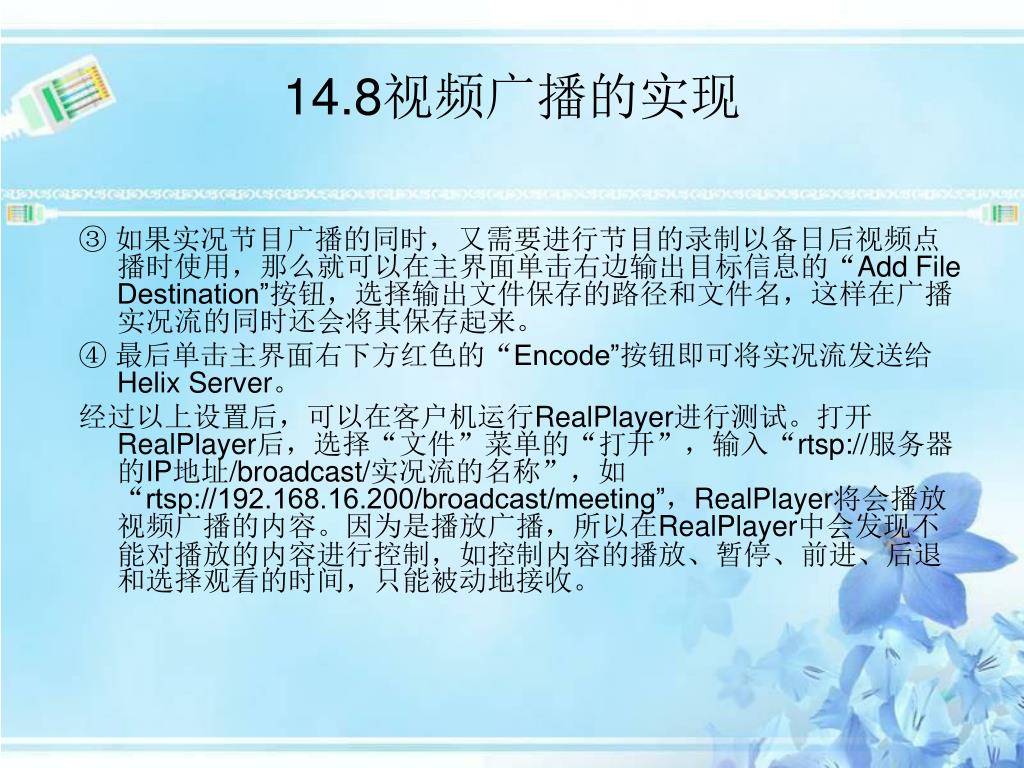

14.8视频广播的实现 ③ 如果实况节目广播的同时，又需要进行节目的录制以备日后视频点播时使用，那么就可以在主界面单击右边输出目标信息的“Add File Destination”按钮，选择输出文件保存的路径和文件名，这样在广播实况流的同时还会将其保存起来。 ④ 最后单击主界面右下方红色的“Encode”按钮即可将实况流发送给Helix Server。经过以上设置后，可以在客户机运行RealPlayer进行测试。打开RealPlayer后，选择“文件”菜单的“打开”，输入“rtsp://服务器的IP地址/broadcast/实况流的名称”，如“rtsp://192.168.16.200/broadcast/meeting”，RealPlayer将会播放视频广播的内容。因为是播放广播，所以在RealPlayer中会发现不能对播放的内容进行控制，如控制内容的播放、暂停、前进、后退和选择观看的时间，只能被动地接收。

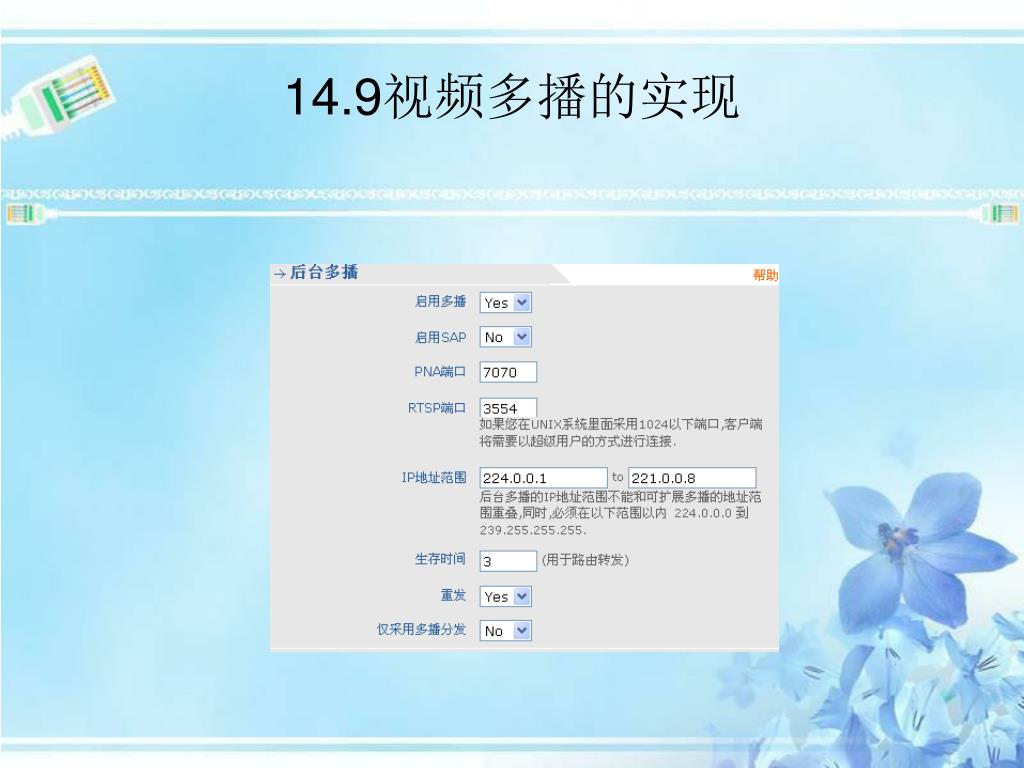

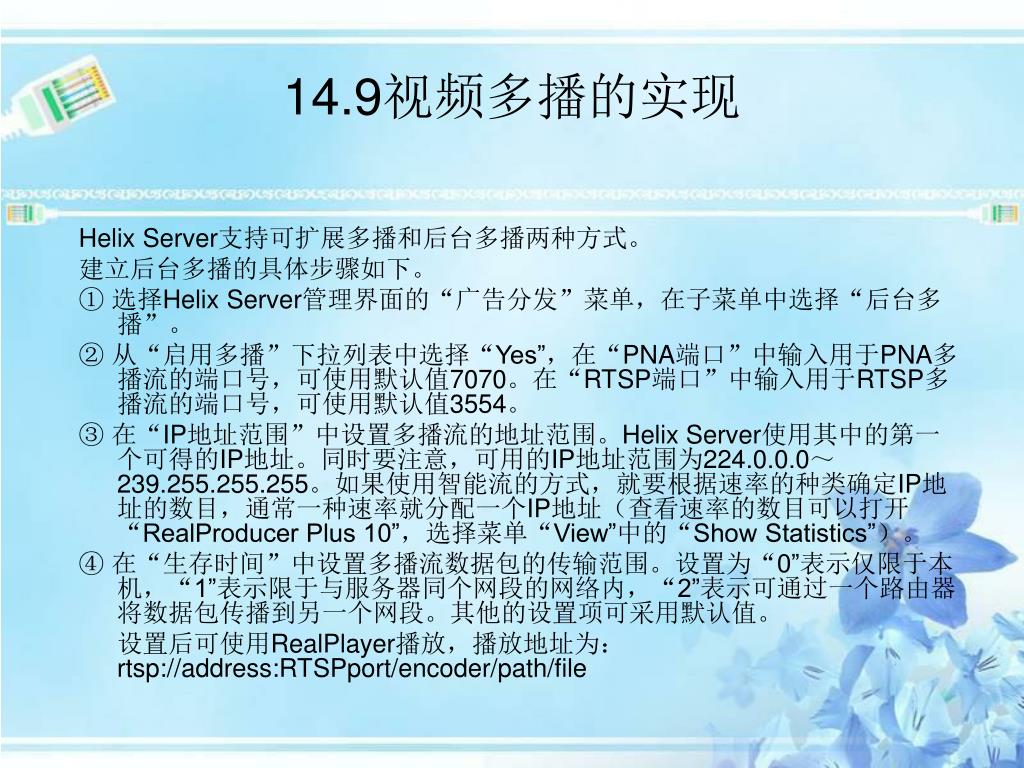

14.9视频多播的实现 Helix Server支持可扩展多播和后台多播两种方式。建立后台多播的具体步骤如下。 ① 选择Helix Server管理界面的“广告分发”菜单，在子菜单中选择“后台多播”。 ② 从“启用多播”下拉列表中选择“Yes”，在“PNA端口”中输入用于PNA多播流的端口号，可使用默认值7070。在“RTSP端口”中输入用于RTSP多播流的端口号，可使用默认值3554。 ③ 在“IP地址范围”中设置多播流的地址范围。Helix Server使用其中的第一个可得的IP地址。同时要注意，可用的IP地址范围为224.0.0.0～239.255.255.255。如果使用智能流的方式，就要根据速率的种类确定IP地址的数目，通常一种速率就分配一个IP地址（查看速率的数目可以打开“RealProducer Plus 10”，选择菜单“View”中的“Show Statistics”）。 ④ 在“生存时间”中设置多播流数据包的传输范围。设置为“0”表示仅限于本机，“1”表示限于与服务器同个网段的网络内，“2”表示可通过一个路由器将数据包传播到另一个网段。其他的设置项可采用默认值。设置后可使用RealPlayer播放，播放地址为：rtsp://address:RTSPport/encoder/path/file

14.9视频多播的实现

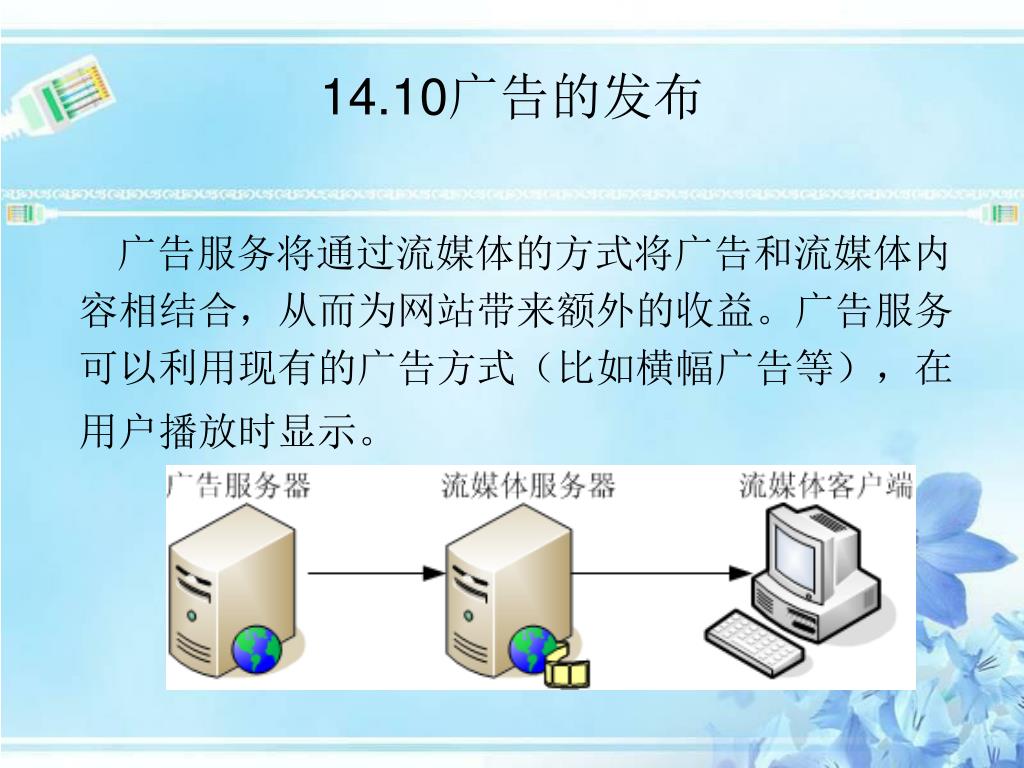

14.10广告的发布 广告服务将通过流媒体的方式将广告和流媒体内容相结合，从而为网站带来额外的收益。广告服务可以利用现有的广告方式（比如横幅广告等），在用户播放时显示。

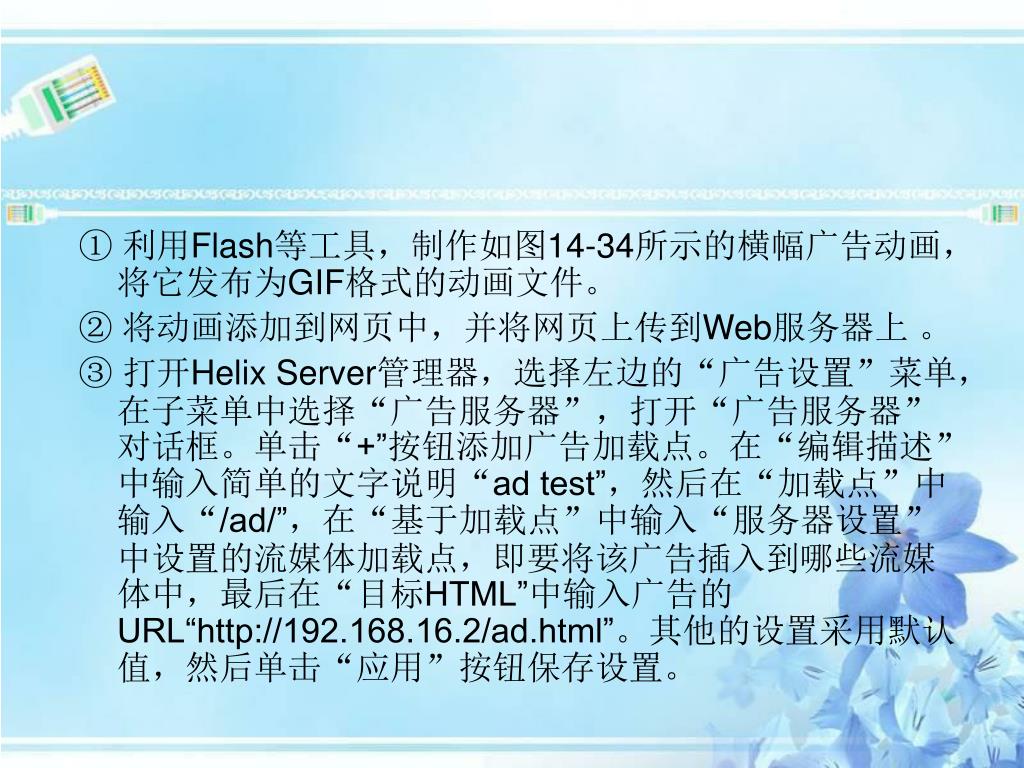

① 利用Flash等工具，制作如图14-34所示的横幅广告动画，将它发布为GIF格式的动画文件。 ② 将动画添加到网页中，并将网页上传到Web服务器上。 ③ 打开Helix Server管理器，选择左边的“广告设置”菜单，在子菜单中选择“广告服务器”，打开“广告服务器”对话框。单击“+”按钮添加广告加载点。在“编辑描述”中输入简单的文字说明“ad test”，然后在“加载点”中输入“/ad/”，在“基于加载点”中输入“服务器设置”中设置的流媒体加载点，即要将该广告插入到哪些流媒体中，最后在“目标HTML”中输入广告的URL“http://192.168.16.2/ad.html”。其他的设置采用默认值，然后单击“应用”按钮保存设置。

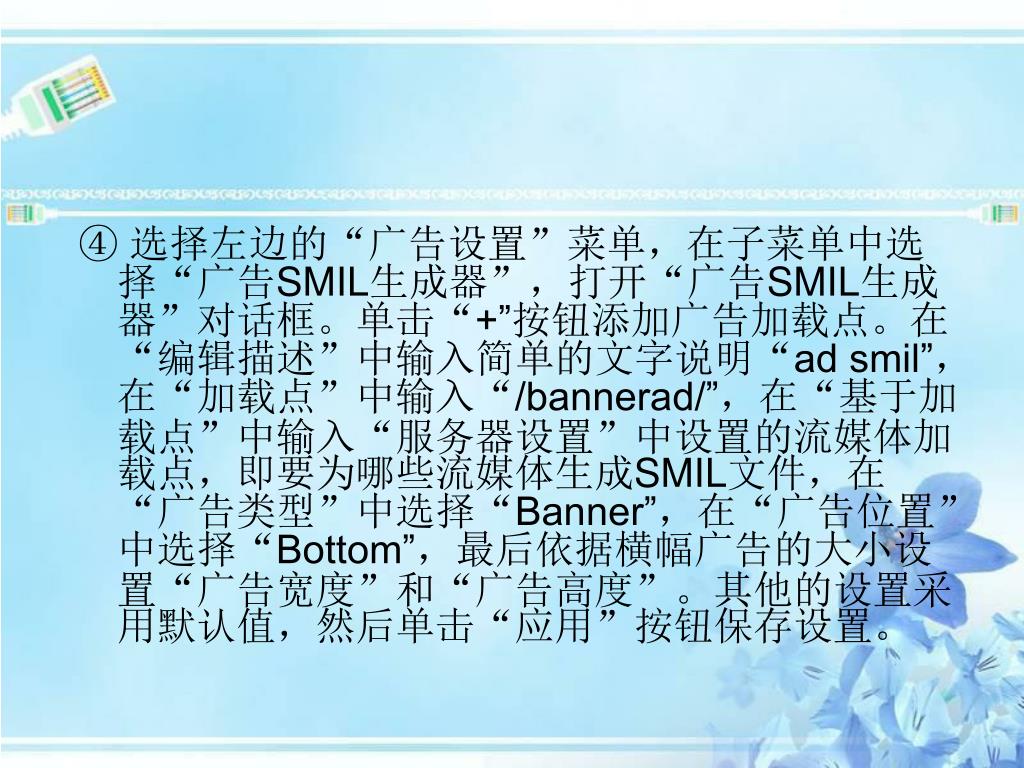

④ 选择左边的“广告设置”菜单，在子菜单中选择“广告SMIL生成器”，打开“广告SMIL生成器”对话框。单击“+”按钮添加广告加载点。在“编辑描述”中输入简单的文字说明“ad smil”，在“加载点”中输入“/bannerad/”，在“基于加载点”中输入“服务器设置”中设置的流媒体加载点，即要为哪些流媒体生成SMIL文件，在“广告类型”中选择“Banner”，在“广告位置”中选择“Bottom”，最后依据横幅广告的大小设置“广告宽度”和“广告高度”。其他的设置采用默认值，然后单击“应用”按钮保存设置。

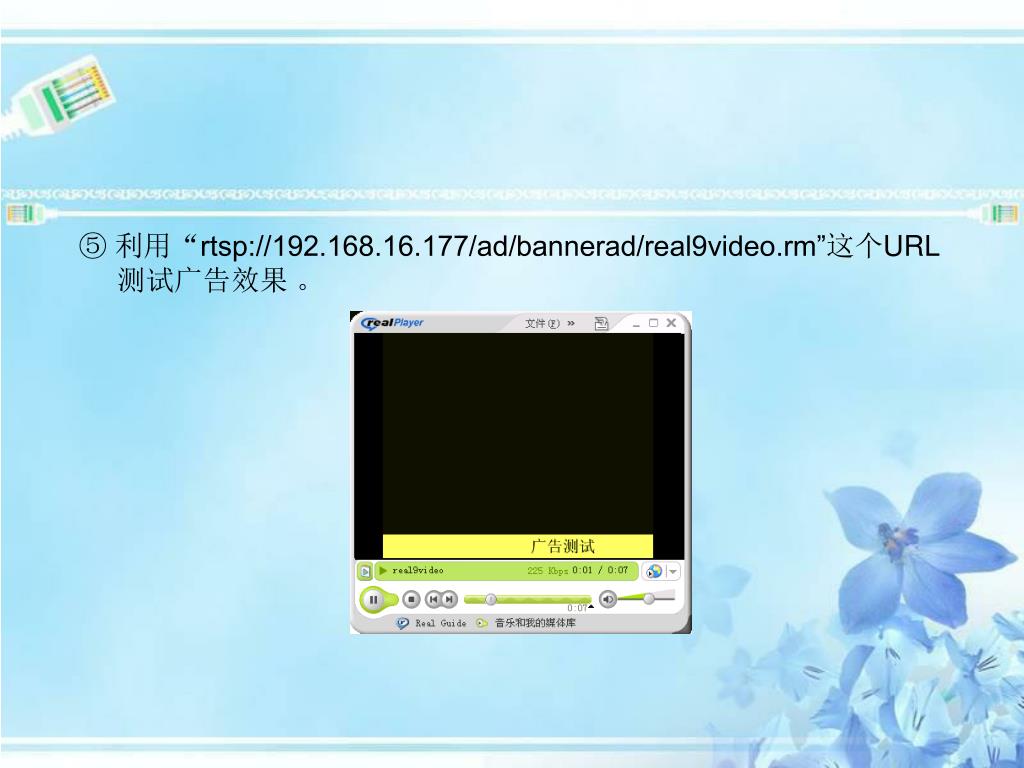

⑤ 利用“rtsp://192.168.16.177/ad/bannerad/real9video.rm”这个URL测试广告效果。

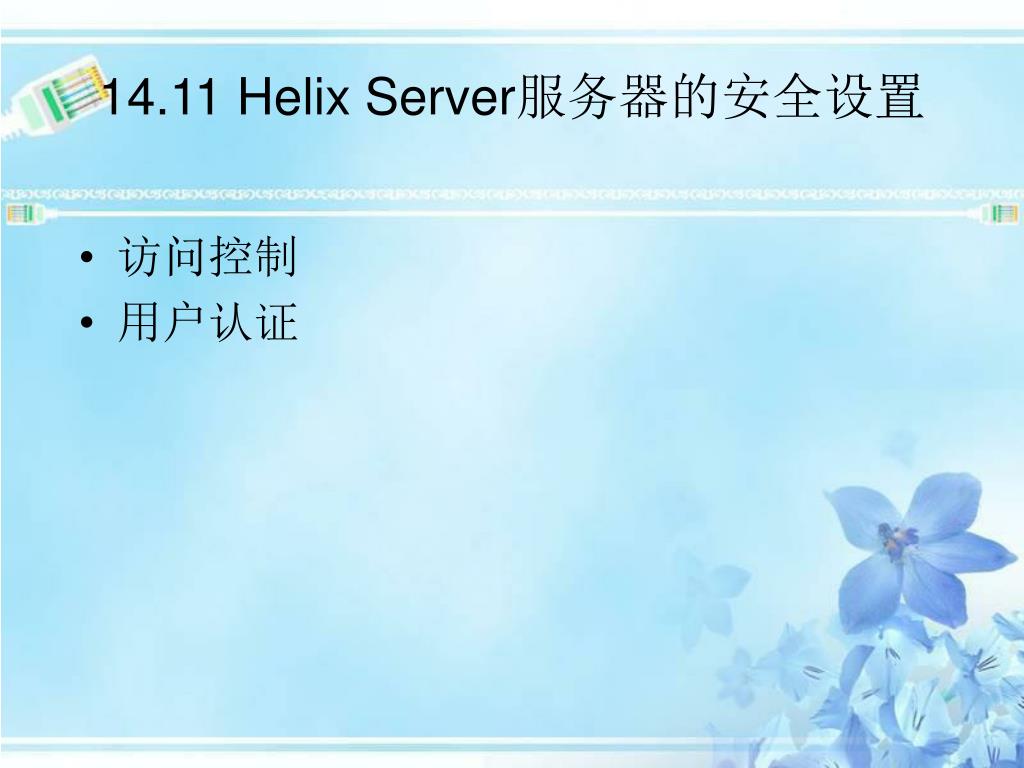

14.11 Helix Server服务器的安全设置 • 访问控制 • 用户认证

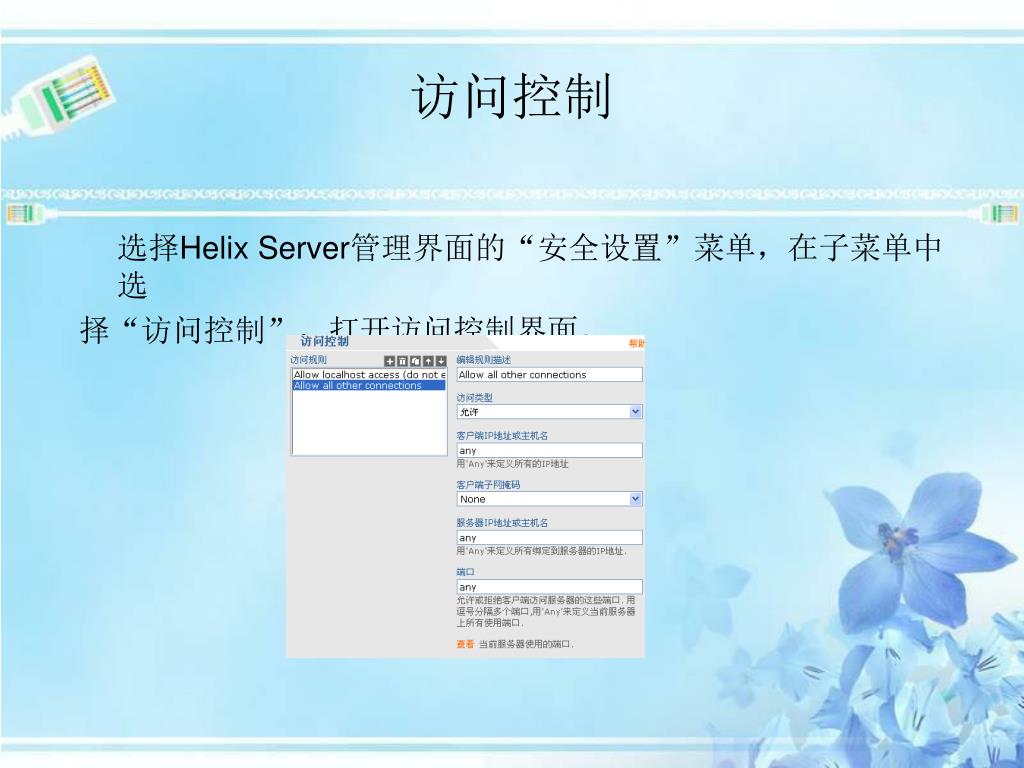

访问控制 选择Helix Server管理界面的“安全设置”菜单，在子菜单中选择“访问控制”，打开访问控制界面。

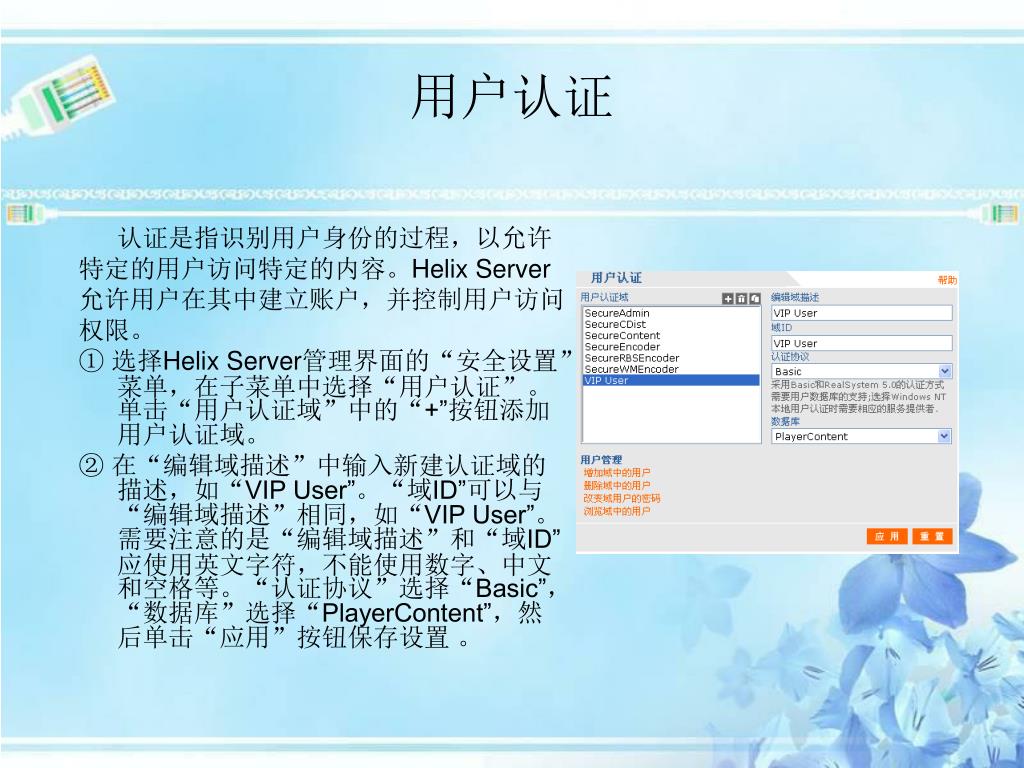

用户认证 认证是指识别用户身份的过程，以允许特定的用户访问特定的内容。Helix Server 允许用户在其中建立账户，并控制用户访问权限。 ① 选择Helix Server管理界面的“安全设置”菜单，在子菜单中选择“用户认证”。单击“用户认证域”中的“+”按钮添加用户认证域。 ② 在“编辑域描述”中输入新建认证域的描述，如“VIP User”。“域ID”可以与“编辑域描述”相同，如“VIP User”。需要注意的是“编辑域描述”和“域ID”应使用英文字符，不能使用数字、中文和空格等。“认证协议”选择“Basic”，“数据库”选择“PlayerContent”，然后单击“应用”按钮保存设置。

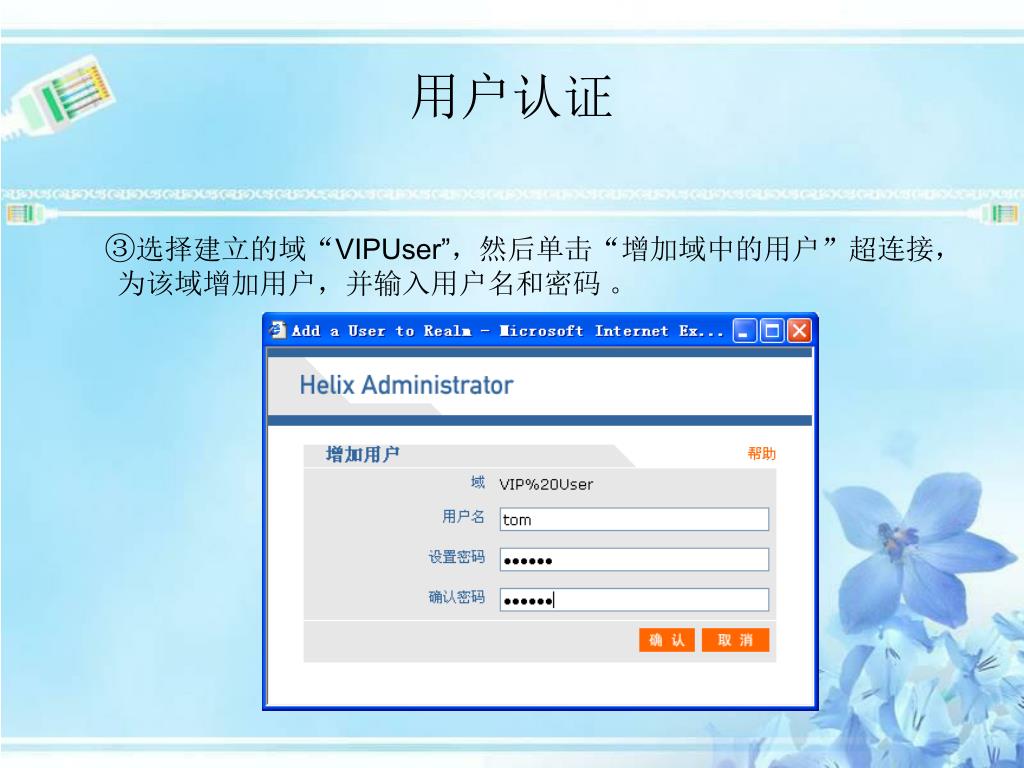

用户认证 ③选择建立的域“VIPUser”，然后单击“增加域中的用户”超连接，为该域增加用户，并输入用户名和密码。

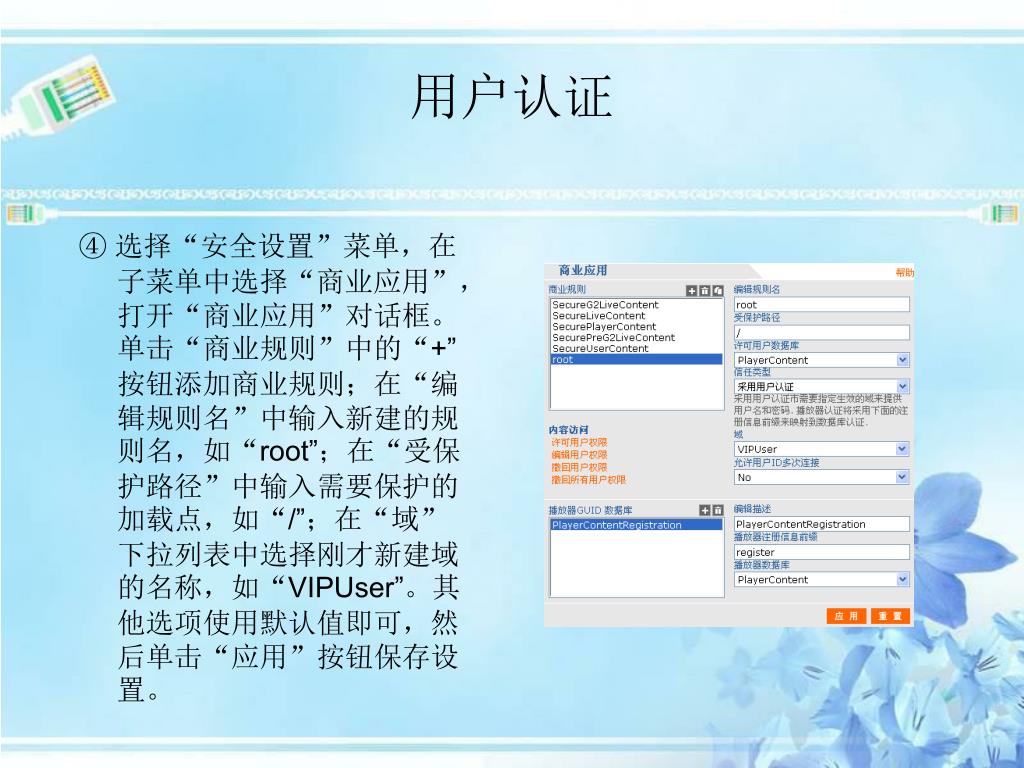

用户认证 ④ 选择“安全设置”菜单，在子菜单中选择“商业应用”，打开“商业应用”对话框。单击“商业规则”中的“+”按钮添加商业规则；在“编辑规则名”中输入新建的规则名，如“root”；在“受保护路径”中输入需要保护的加载点，如“/”；在“域”下拉列表中选择刚才新建域的名称，如“VIPUser”。其他选项使用默认值即可，然后单击“应用”按钮保存设置。

第 14 章 流媒体服务的配置与应用
