  1. 102學年第二學期專務實務(一)成果報告 第一組 教室k005 編號:A9作品名稱:太陽能海水淡化器指導老師:吳忠春老師組員:林知慶 4A012054陳玟靜 4A012056趙健嘉 4A012083曾鈺婷 4A012111

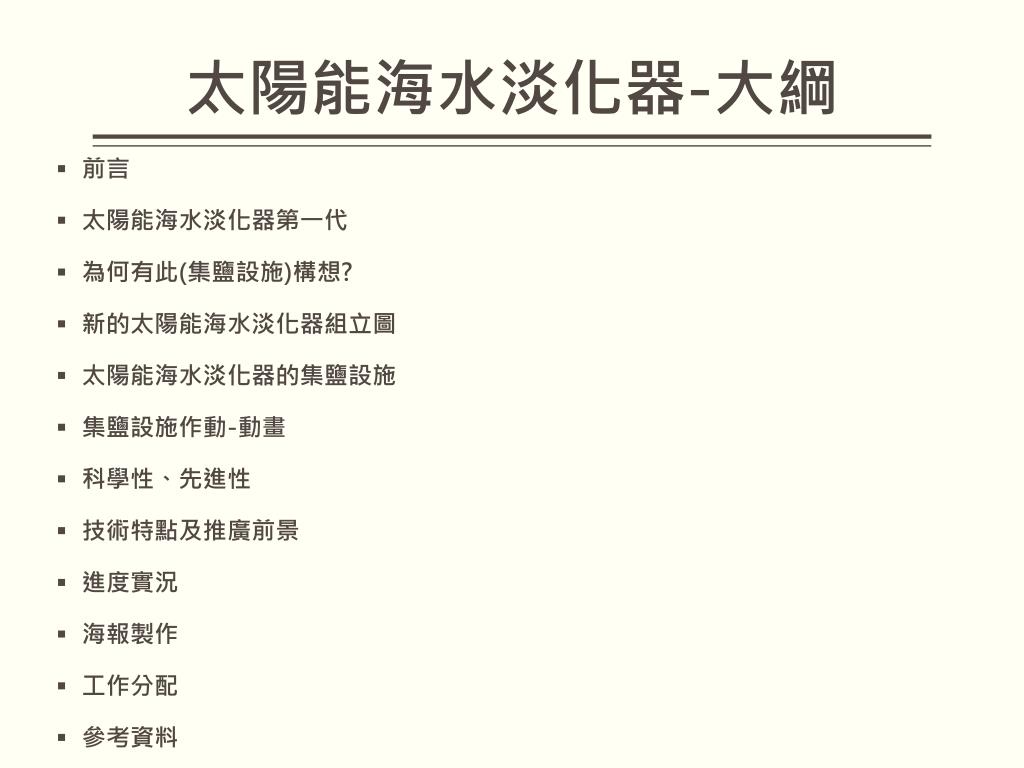

  2. 太陽能海水淡化器-大綱 • 前言 • 太陽能海水淡化器第一代 • 為何有此(集鹽設施)構想? • 新的太陽能海水淡化器組立圖 • 太陽能海水淡化器的集鹽設施 • 集鹽設施作動-動畫 • 科學性、先進性 • 技術特點及推廣前景 • 進度實況 • 海報製作 • 工作分配 • 參考資料

  3. 前言 • 水資源是我們不可或缺的重要資源，但是隨也著人口的增加，水資源越來越不夠，現今的能源也是一大問題，所以我們要使用地球上的太陽，此次專題是結合太陽光罩、PLC主機、馬達、水位感測裝置、RO逆滲透、液位浮球控制閥、刮刀來製造一個太陽能海水淡化器 • 作品功能/創新之處：(1)使用感測裝置來自動化(2)利用太陽光罩聚集熱來蒸發海水，將剩下的高濃度海水收集起來，放進曬鹽盒(3)利用滑軌來讓刮刀作動，來藉此收集鹽巴(4)利用冷卻鋼管把蒸氣傳到蒸餾集水箱，使用RO逆滲透進行過濾變成飲用水。

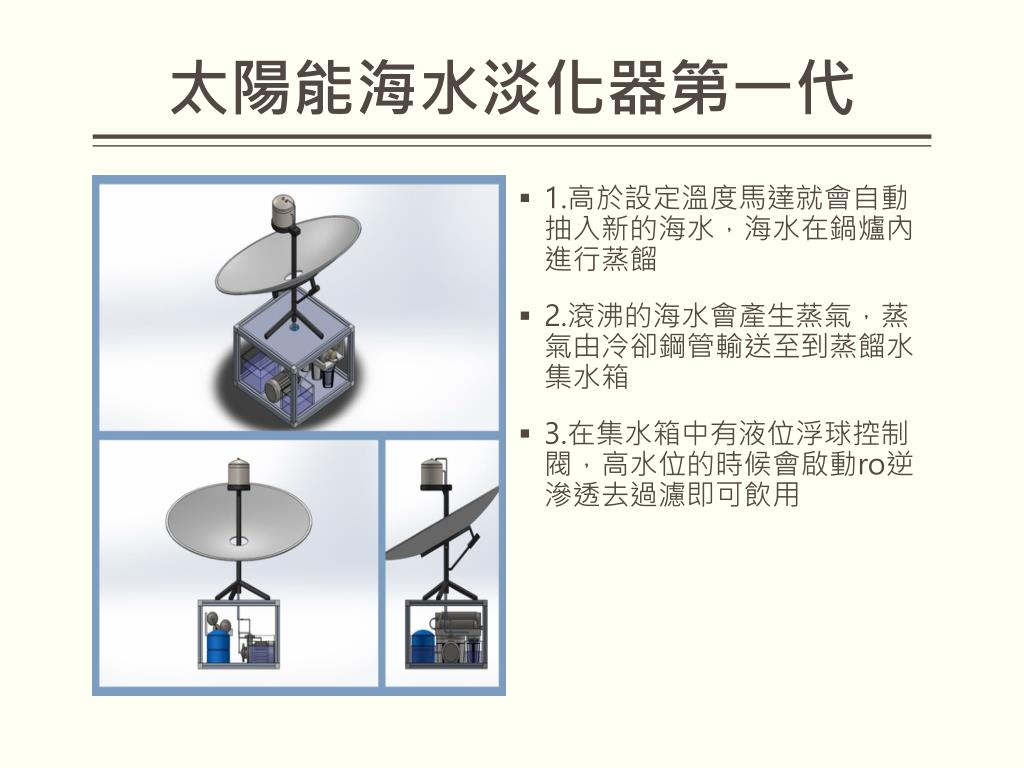

  4. 太陽能海水淡化器第一代 • 1.高於設定溫度馬達就會自動抽入新的海水，海水在鍋爐內進行蒸餾 • 2.滾沸的海水會產生蒸氣，蒸氣由冷卻鋼管輸送至到蒸餾水集水箱 • 3.在集水箱中有液位浮球控制閥，高水位的時候會啟動ro逆滲透去過濾即可飲用

  5. 為何有此(集鹽設施)構想? 外面看到的太陽能海水淡化器主要都是蒸餾海水變成飲用水為主，很少會有蒐集鹽巴的。做成一整套的設備應該具有挑戰性，而且可以創造附加價值

  6. 新的太陽能海水淡化器組立圖 • 1.在鍋爐內多增加一條管子，增加抽動的馬達，把鍋爐內的溫度控制改成水位控制，只要是低水位的時候就把高濃度的海水抽出

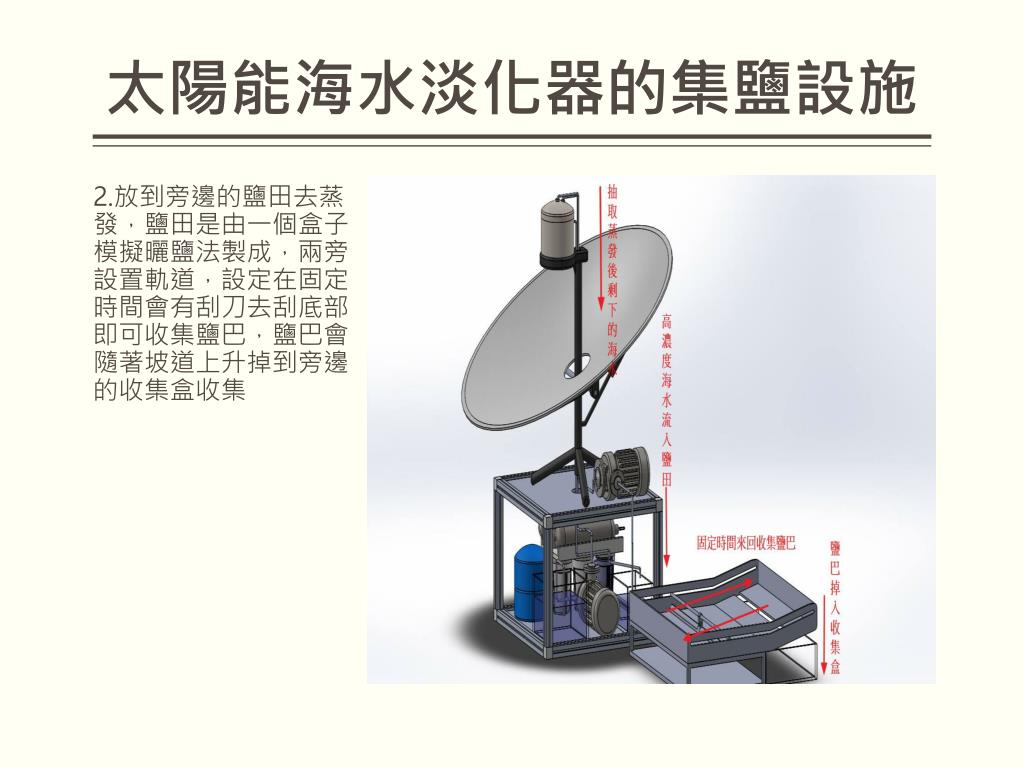

  7. 太陽能海水淡化器的集鹽設施 2.放到旁邊的鹽田去蒸發，鹽田是由一個盒子模擬曬鹽法製成，兩旁設置軌道，設定在固定時間會有刮刀去刮底部即可收集鹽巴，鹽巴會隨著坡道上升掉到旁邊的收集盒收集

  8. 集鹽設施作動-動畫

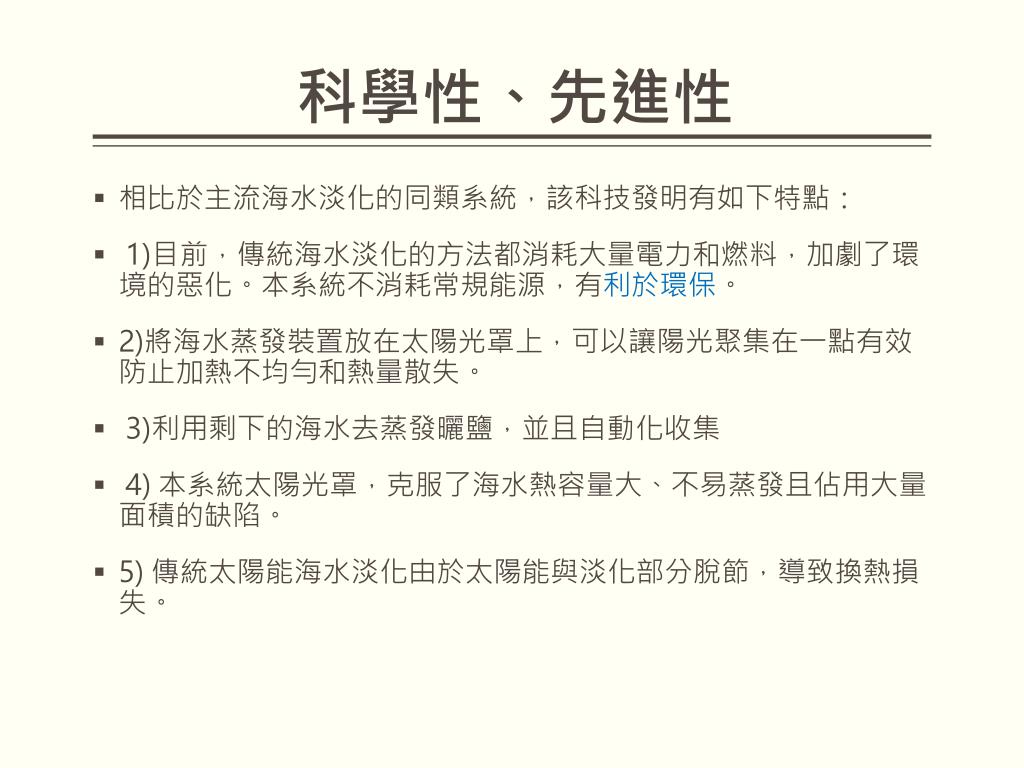

  9. 科學性、先進性 • 相比於主流海水淡化的同類系統，該科技發明有如下特點： • 1)目前，傳統海水淡化的方法都消耗大量電力和燃料，加劇了環境的惡化。本系統不消耗常規能源，有利於環保。 • 2)將海水蒸發裝置放在太陽光罩上，可以讓陽光聚集在一點有效防止加熱不均勻和熱量散失。 • 3)利用剩下的海水去蒸發曬鹽，並且自動化收集 • 4) 本系統太陽光罩，克服了海水熱容量大、不易蒸發且佔用大量面積的缺陷。 • 5) 傳統太陽能海水淡化由於太陽能與淡化部分脫節，導致換熱損失。

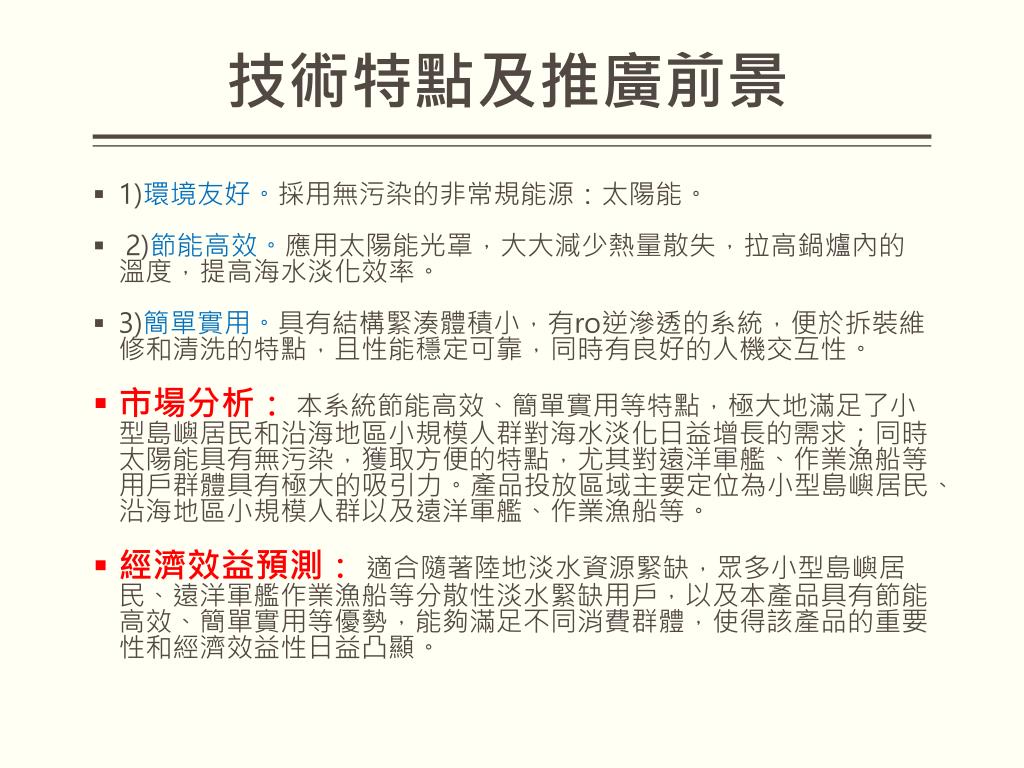

  10. 技術特點及推廣前景 • 1)環境友好。採用無污染的非常規能源：太陽能。 • 2)節能高效。應用太陽能光罩，大大減少熱量散失，拉高鍋爐內的溫度，提高海水淡化效率。 • 3)簡單實用。具有結構緊湊體積小，有ro逆滲透的系統，便於拆裝維修和清洗的特點，且性能穩定可靠，同時有良好的人機交互性。 • 市場分析：本系統節能高效、簡單實用等特點，極大地滿足了小型島嶼居民和沿海地區小規模人群對海水淡化日益增長的需求；同時太陽能具有無污染，獲取方便的特點，尤其對遠洋軍艦、作業漁船等用戶群體具有極大的吸引力。產品投放區域主要定位為小型島嶼居民、沿海地區小規模人群以及遠洋軍艦、作業漁船等。 • 經濟效益預測：適合隨著陸地淡水資源緊缺，眾多小型島嶼居民、遠洋軍艦作業漁船等分散性淡水緊缺用戶，以及本產品具有節能高效、簡單實用等優勢，能夠滿足不同消費群體，使得該產品的重要性和經濟效益性日益凸顯。

  11. 進度實況 已完成 尚未完成 1.鹽田的實體還未做出、還有一顆馬達、兩個水位偵測器，還未到位 2.感測水位系統plc的程式還沒有 完成 3.鹽田刮刀固定的時間還未思考固定要多長時間讓他收集鹽巴(可能會做一些小實驗，看鹽巴大約會多少時間析出) • 1.學期中~學期末，完成初步構想，以及設計 • 2.管線的配置在設計中已經接好 • 3.企畫書已經完成 • 4.海報設計完成

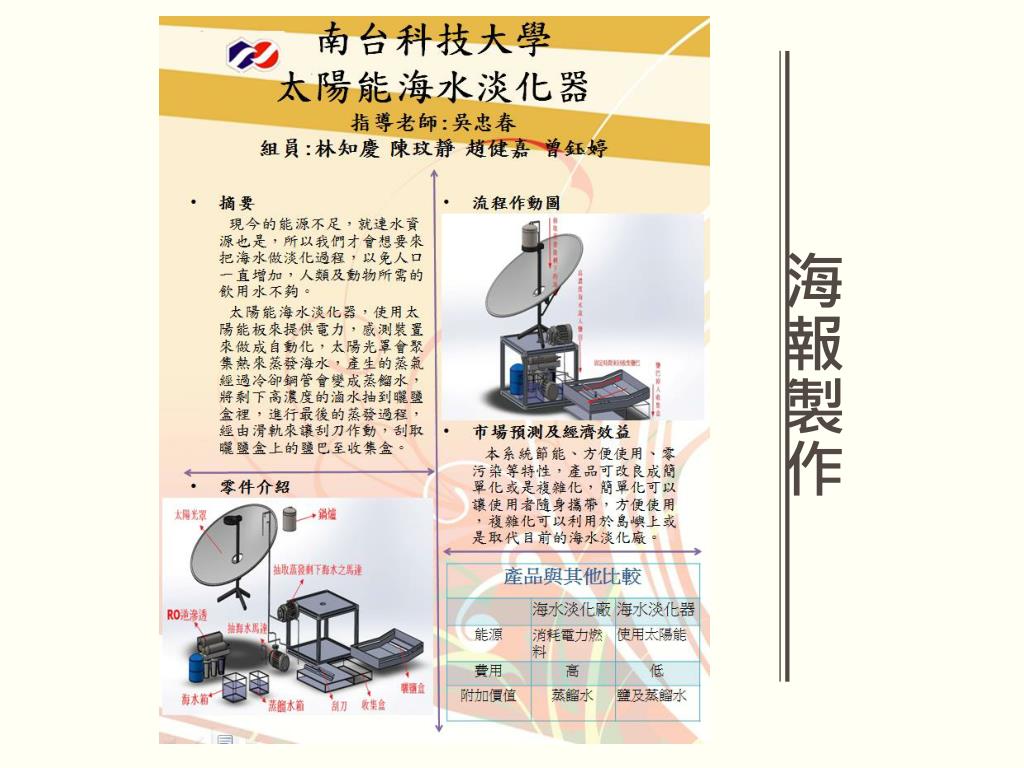

  12. 海報製作

  13. 工作分配 • 繪圖設計:林知慶 • 企劃書:林知慶、趙健嘉 • Ppt製作:陳玟靜 • 海報製作:陳玟靜、趙健嘉 • 研究紀錄簿紀錄者:陳玟靜、曾鈺婷 • 演講者:曾鈺婷

  14. 參考資料 • 1.海水淡化-財經百科http://www.moneydj.com/kmdj/wiki/wikiviewer.aspx?keyid=c939dc6c-e66d-4375-965a-fdf69350b952 • 2.高瞻自然科學教學資源平台http://highscope.ch.ntu.edu.tw/wordpress/?p=38540 • 3.台灣省土木技師公會-技師報http://www.twce.org.tw/modules/freecontent/include.php?fname=twce/paper/760/3-1.htm • 4.台灣水庫-山羊百科http://plant.climb.com.tw/modules/mediawiki/index.php/%E5%8F%B0%E7%81%A3%E6%B0%B4%E5%BA%AB

  15. 謝謝聆聽
