  1. 第18回業務主任者・管理者研修会 　　一酸化炭素（ＣＯ）中毒 　　　　事故の防止について 関東液化石油ガス協議会

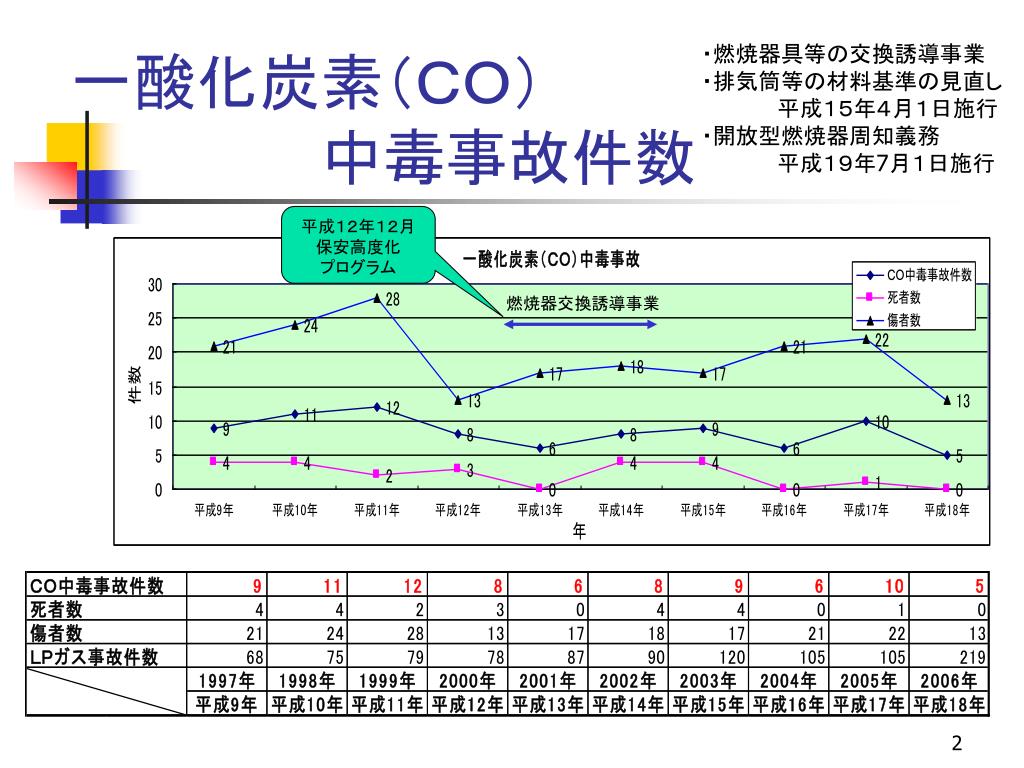

  2. ・燃焼器具等の交換誘導事業 ・排気筒等の材料基準の見直し 　　　　　平成１５年４月１日施行 ・開放型燃焼器周知義務 　　　　　平成１９年7月１日施行 一酸化炭素（ＣＯ）　　　　　　中毒事故件数　 平成１２年１２月 保安高度化 プログラム 燃焼器交換誘導事業

  3. 一酸化炭素（ＣＯ）とは • 一酸化炭素は無色、無味、無臭、空気より軽い • 血液中のヘモグロビンとの結合力が酸素　の２１０～２５０倍 • １,０００倍解離しにくい

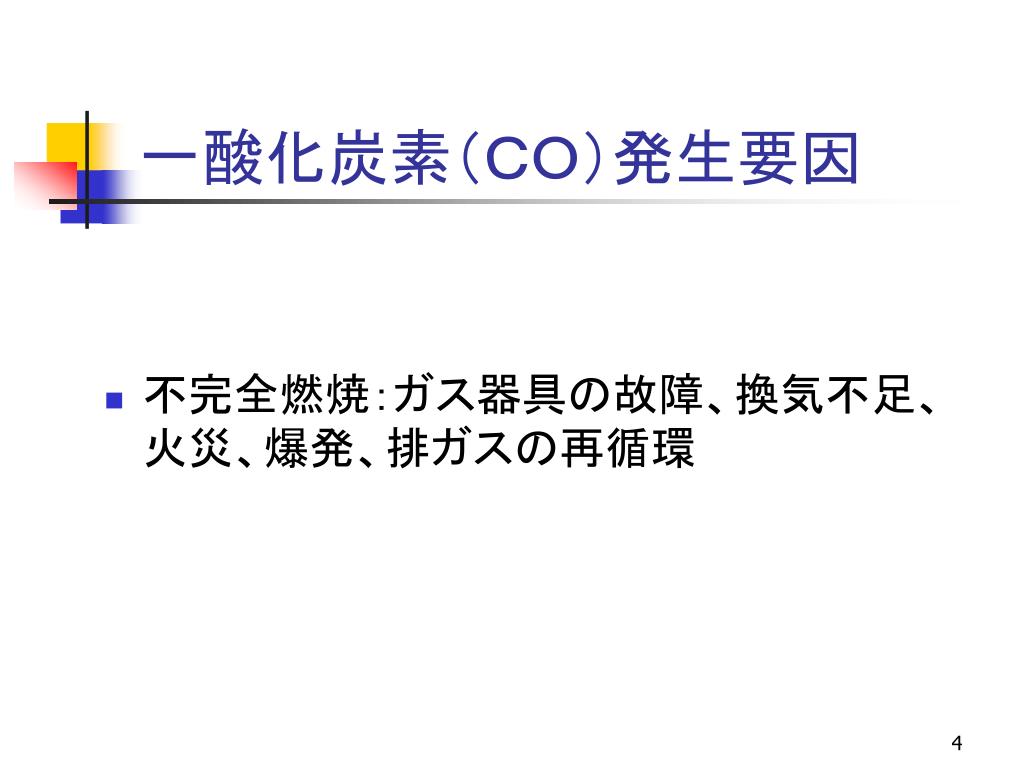

  4. 一酸化炭素（ＣＯ）発生要因 • 不完全燃焼：ガス器具の故障、換気不足、火災、爆発、排ガスの再循環

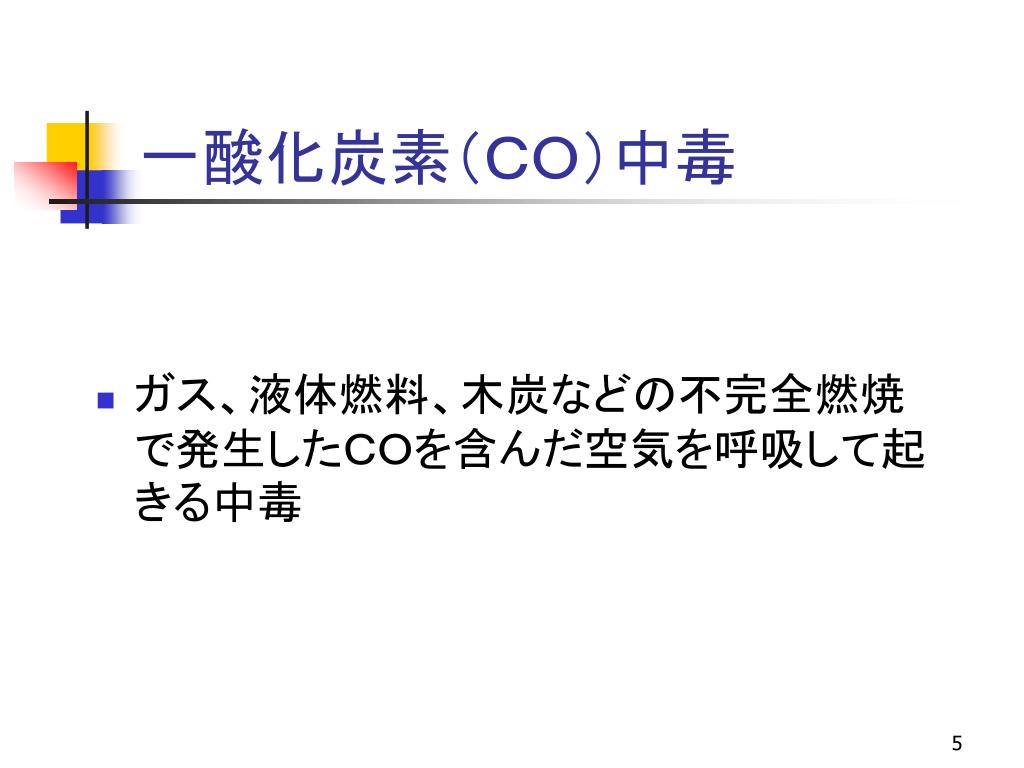

  5. 一酸化炭素（ＣＯ）中毒 • ガス、液体燃料、木炭などの不完全燃焼で発生したＣＯを含んだ空気を呼吸して起きる中毒

  6. 一酸化炭素（ＣＯ）の危険性‐１ 1％＝10,000ＰＰｍ ＊成人の例ですが、個体差があります。

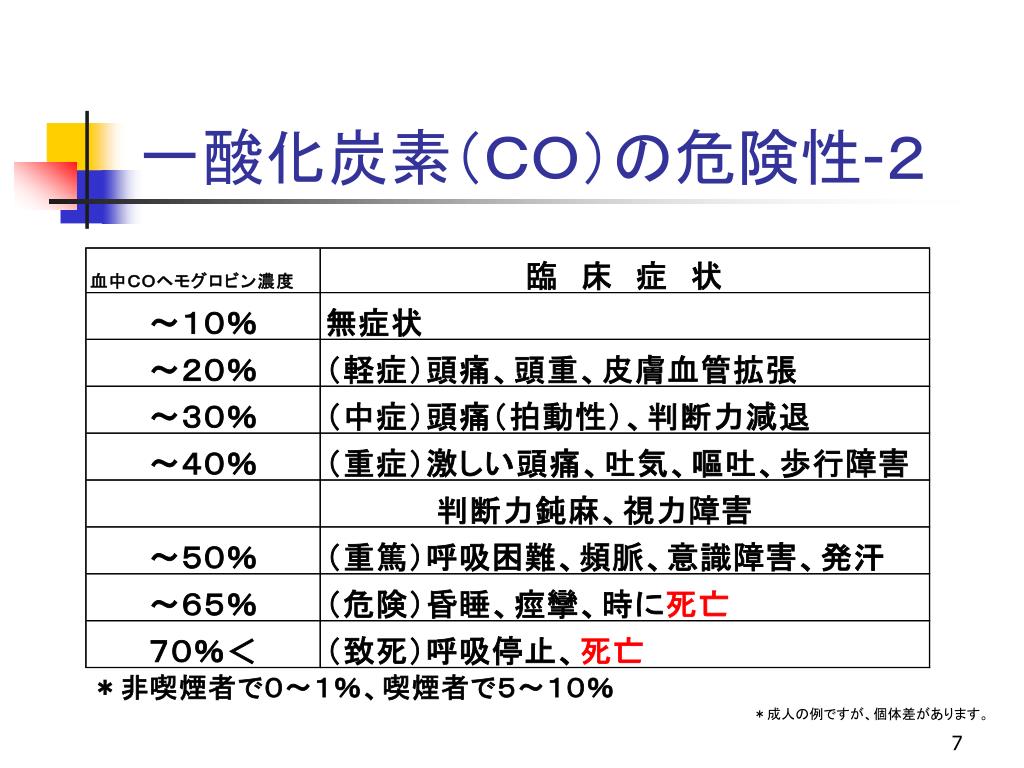

  7. 一酸化炭素（ＣＯ）の危険性-２ ＊成人の例ですが、個体差があります。

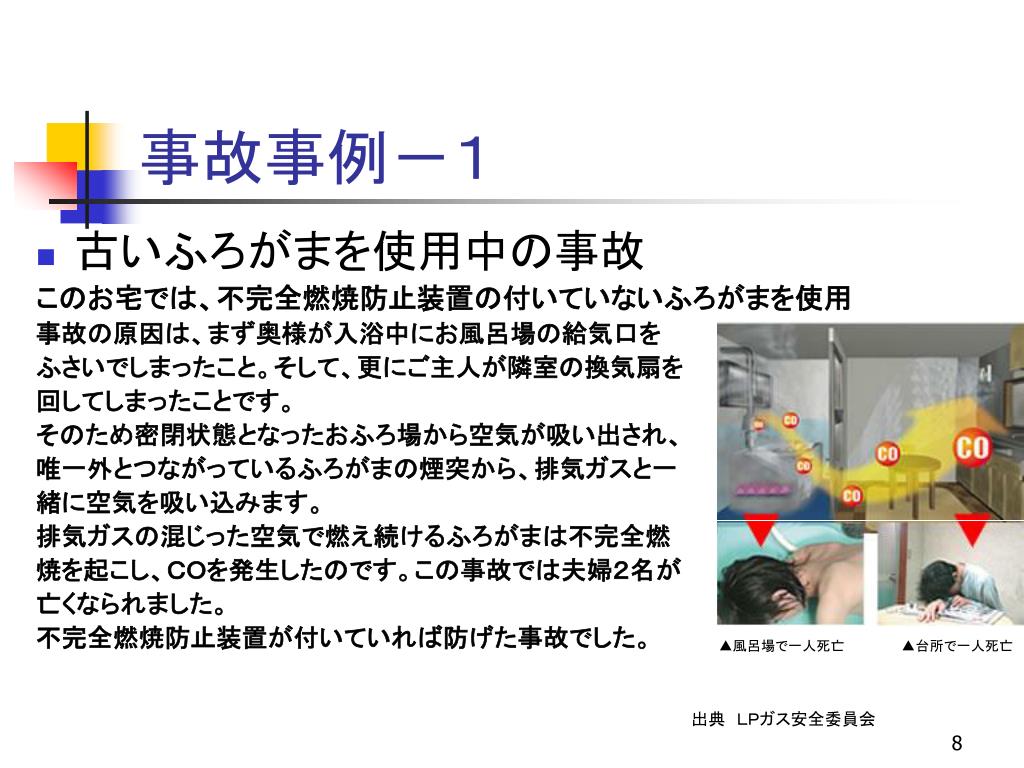

  8. 事故事例－１ • 古いふろがまを使用中の事故 このお宅では、不完全燃焼防止装置の付いていないふろがまを使用 事故の原因は、まず奥様が入浴中にお風呂場の給気口を ふさいでしまったこと。そして、更にご主人が隣室の換気扇を 回してしまったことです。 そのため密閉状態となったおふろ場から空気が吸い出され、 唯一外とつながっているふろがまの煙突から、排気ガスと一 緒に空気を吸い込みます。 排気ガスの混じった空気で燃え続けるふろがまは不完全燃 焼を起こし、ＣＯを発生したのです。この事故では夫婦２名が 亡くなられました。 不完全燃焼防止装置が付いていれば防げた事故でした。 ▲風呂場で一人死亡 ▲台所で一人死亡 出典　ＬＰガス安全委員会

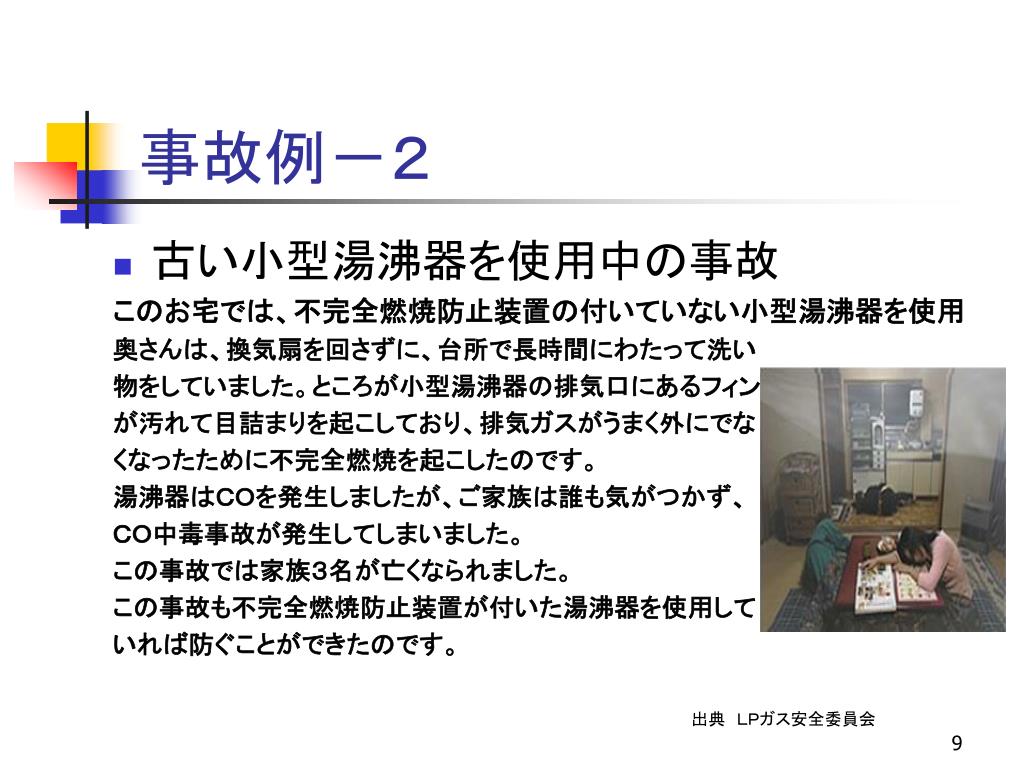

  9. 事故例－２ • 古い小型湯沸器を使用中の事故 このお宅では、不完全燃焼防止装置の付いていない小型湯沸器を使用 奥さんは、換気扇を回さずに、台所で長時間にわたって洗い 物をしていました。ところが小型湯沸器の排気口にあるフィン が汚れて目詰まりを起こしており、排気ガスがうまく外にでな くなったために不完全燃焼を起こしたのです。 湯沸器はＣＯを発生しましたが、ご家族は誰も気がつかず、 ＣＯ中毒事故が発生してしまいました。 この事故では家族３名が亡くなられました。 この事故も不完全燃焼防止装置が付いた湯沸器を使用して いれば防ぐことができたのです。 出典　ＬＰガス安全委員会

  10. なぜＣＯは発生するの－1 参考例 空気が少なく なると急激に ＣＯが発生し ます。

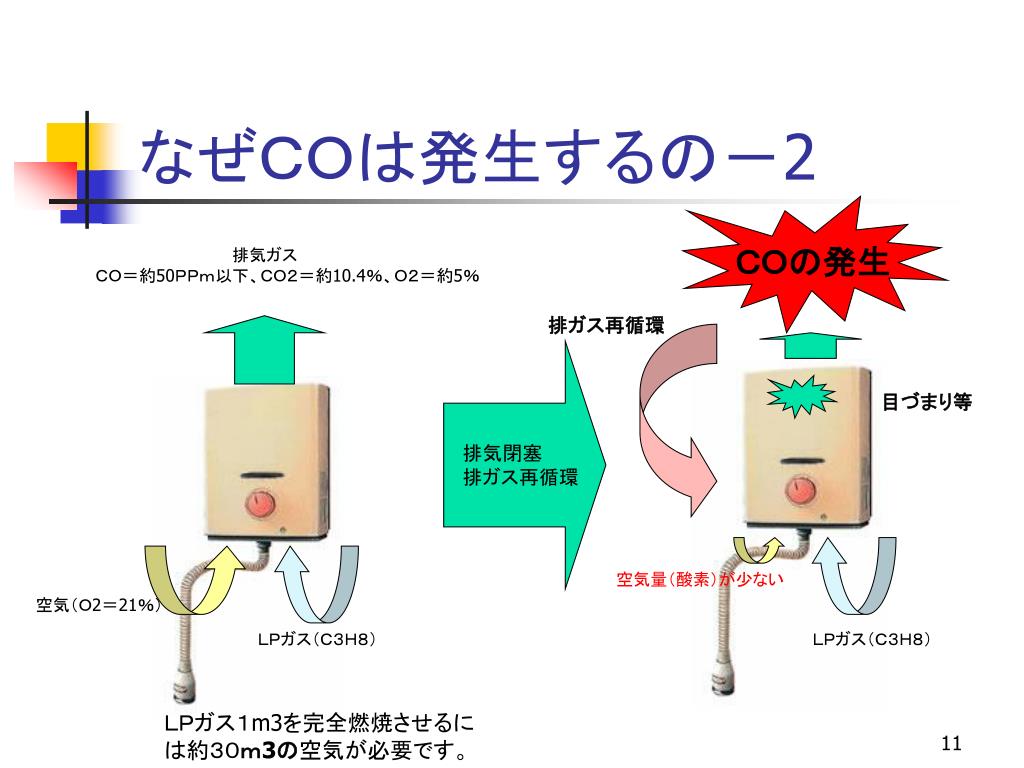

  11. なぜＣＯは発生するの－2 ＣＯの発生 　　　　　　　　　　　　排気ガス ＣＯ＝約50ＰＰｍ以下、ＣＯ２＝約10.4％、Ｏ２＝約5％ 排ガス再循環 目づまり等 排気閉塞 排ガス再循環 空気量（酸素）が少ない 空気（Ｏ2＝21％） ＬＰガス（Ｃ３Ｈ８） ＬＰガス（Ｃ３Ｈ８） ＬＰガス１m3を完全燃焼させるに は約３０ｍ3の空気が必要です。

  12. ＣＯ中毒対策－１（調査） このような設備、使い方があったらすぐに改善して下さい。 出典　高圧ガス保安協会　ガス警報器工業会

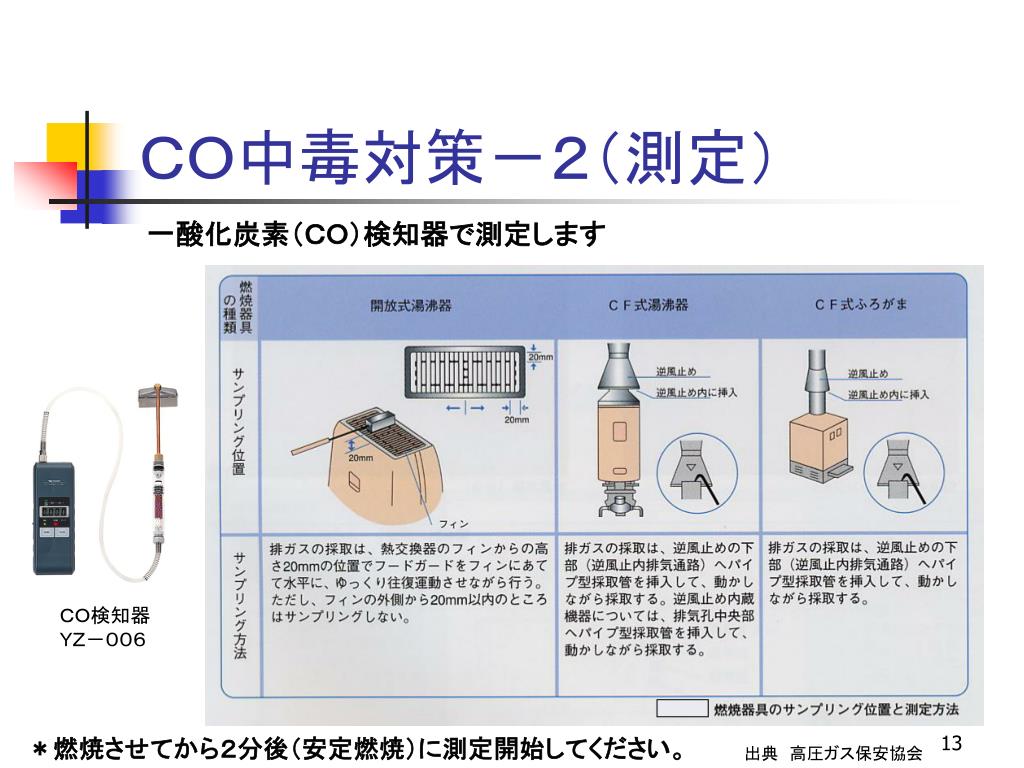

  13. ＣＯ中毒対策－２（測定） 一酸化炭素（ＣＯ）検知器で測定します ＣＯ検知器 ＹＺ－００６ ＊燃焼させてから２分後（安定燃焼）に測定開始してください。 出典　高圧ガス保安協会

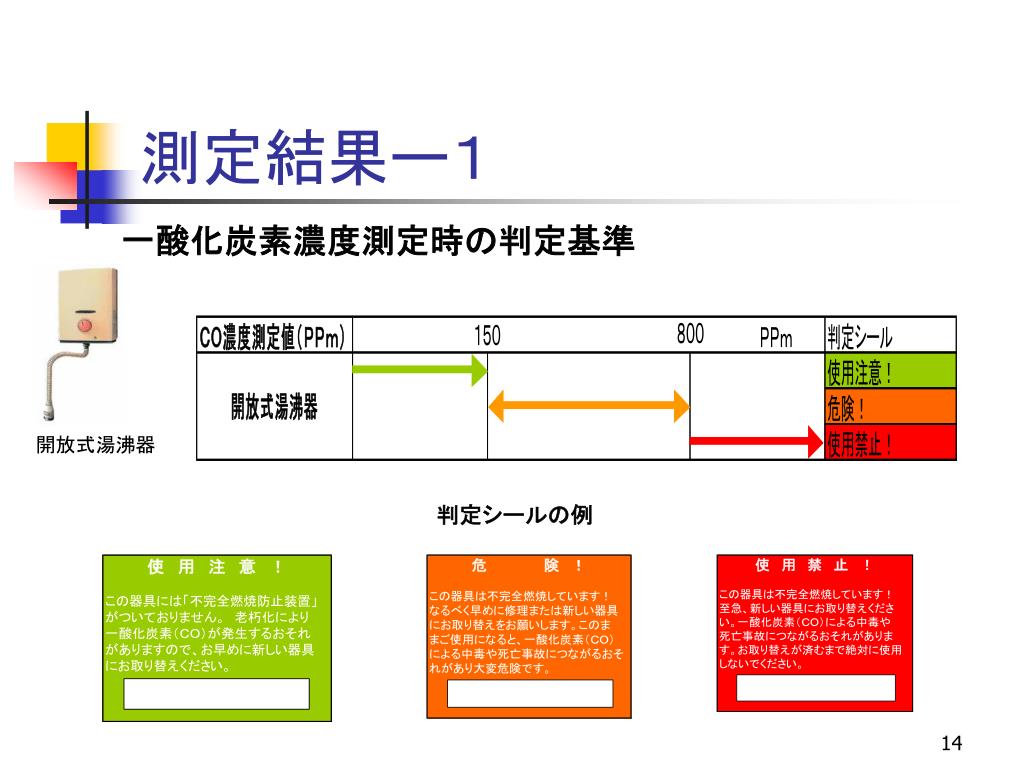

  14. 測定結果ー１ 一酸化炭素濃度測定時の判定基準 開放式湯沸器 判定シールの例

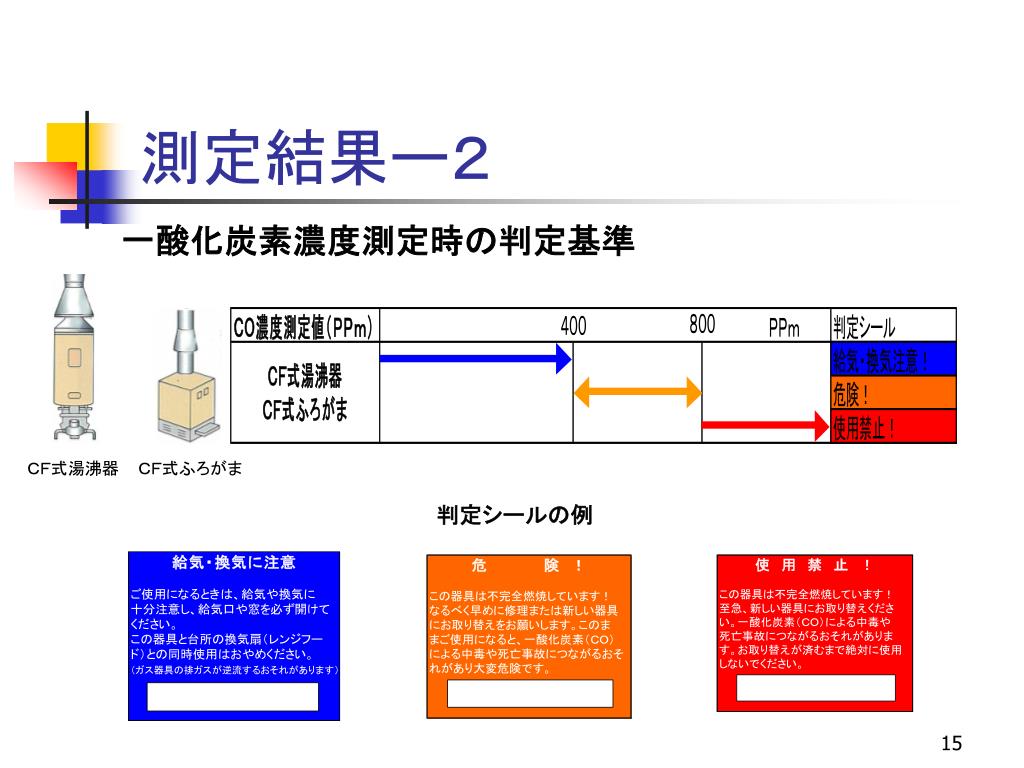

  15. 測定結果ー２ 一酸化炭素濃度測定時の判定基準 ＣＦ式湯沸器 ＣＦ式ふろがま 判定シールの例

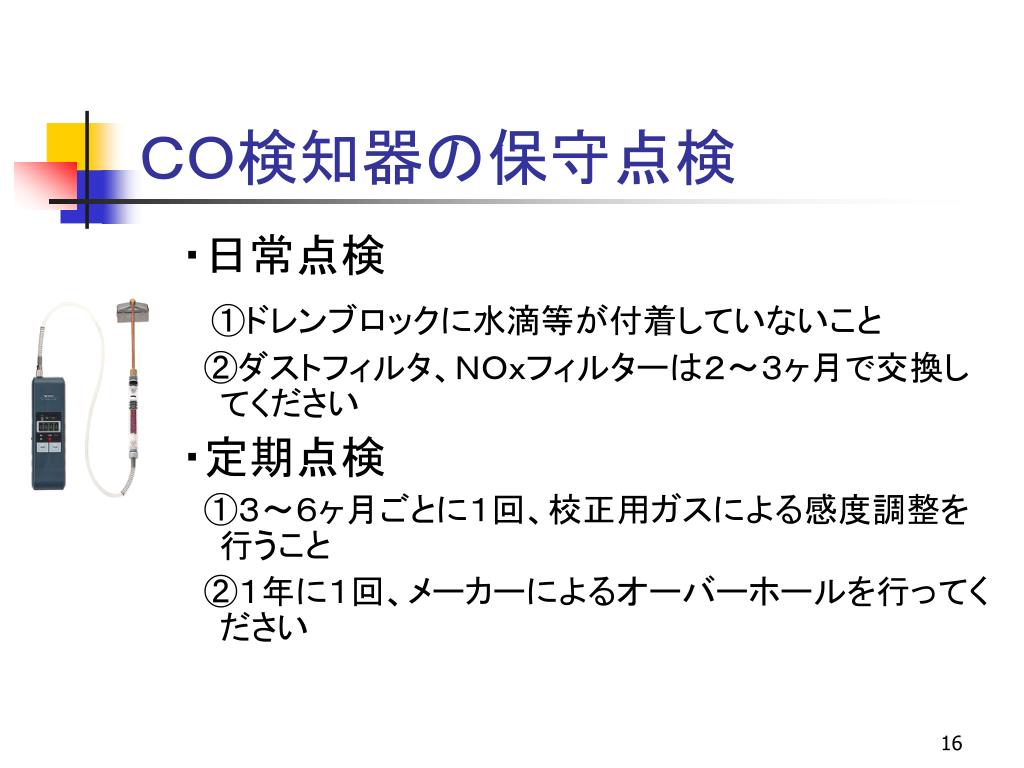

  16. ＣＯ検知器の保守点検 ・日常点検 ①ドレンブロックに水滴等が付着していないこと 　②ダストフィルタ、ＮＯｘフィルターは２～３ヶ月で交換してください ・定期点検 　①３～６ヶ月ごとに１回、校正用ガスによる感度調整を行うこと 　②１年に１回、メーカーによるオーバーホールを行ってください

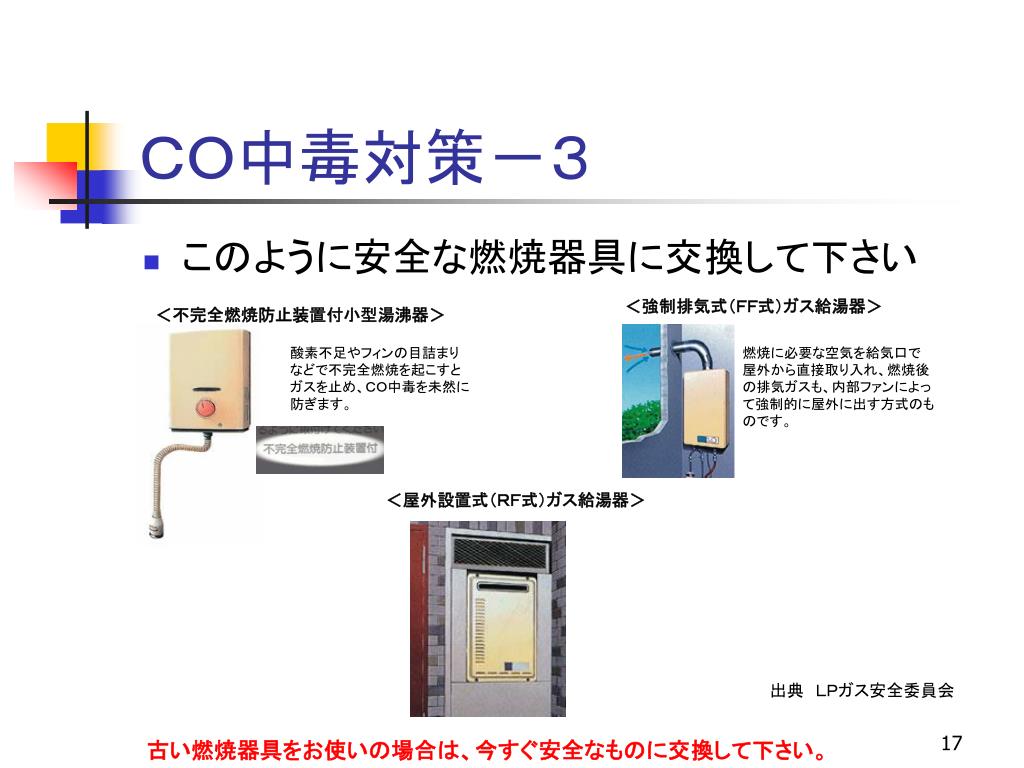

  17. ＣＯ中毒対策－３ • このように安全な燃焼器具に交換して下さい ＜強制排気式（ＦＦ式）ガス給湯器＞ ＜不完全燃焼防止装置付小型湯沸器＞ 酸素不足やフィンの目詰まり などで不完全燃焼を起こすと ガスを止め、ＣＯ中毒を未然に 防ぎます。 燃焼に必要な空気を給気口で 屋外から直接取り入れ、燃焼後 の排気ガスも、内部ファンによっ て強制的に屋外に出す方式のも のです。 ＜屋外設置式（ＲＦ式）ガス給湯器＞ 出典　ＬＰガス安全委員会 古い燃焼器具をお使いの場合は、今すぐ安全なものに交換して下さい。

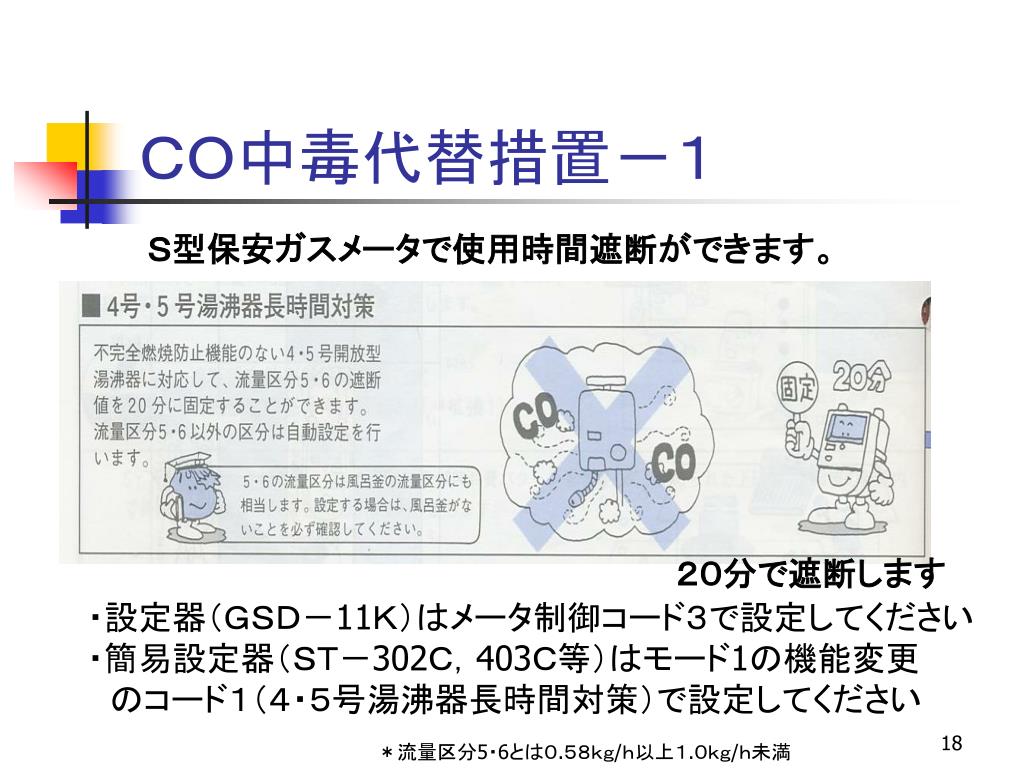

  18. ＣＯ中毒代替措置－１ Ｓ型保安ガスメータで使用時間遮断ができます。 ２０分で遮断します ・設定器（ＧＳＤ－11Ｋ）はメータ制御コード３で設定してください ・簡易設定器（ＳＴ－302Ｃ，403Ｃ等）はモード1の機能変更 　のコード１（４・５号湯沸器長時間対策）で設定してください ＊流量区分5・6とは０.５８ｋｇ/ｈ以上１.０ｋｇ/ｈ未満

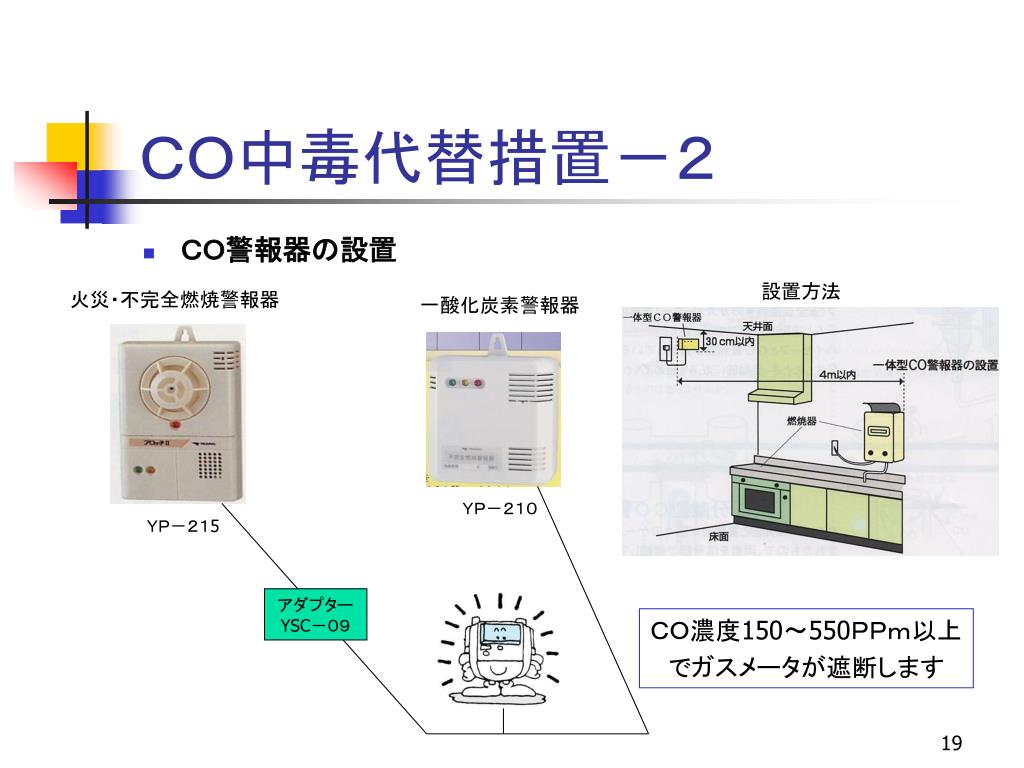

  19. ＣＯ中毒代替措置－２ • ＣＯ警報器の設置 設置方法 火災・不完全燃焼警報器 一酸化炭素警報器 ＹＰ－２１０ ＹＰ－２１5 アダプター YSC－０９ ＣＯ濃度150～550ＰＰｍ以上 でガスメータが遮断します

  20. 一酸化炭素（ＣＯ）警報器の機能 鳴動しない 出典　高圧ガス保安協会　ガス警報器工業会

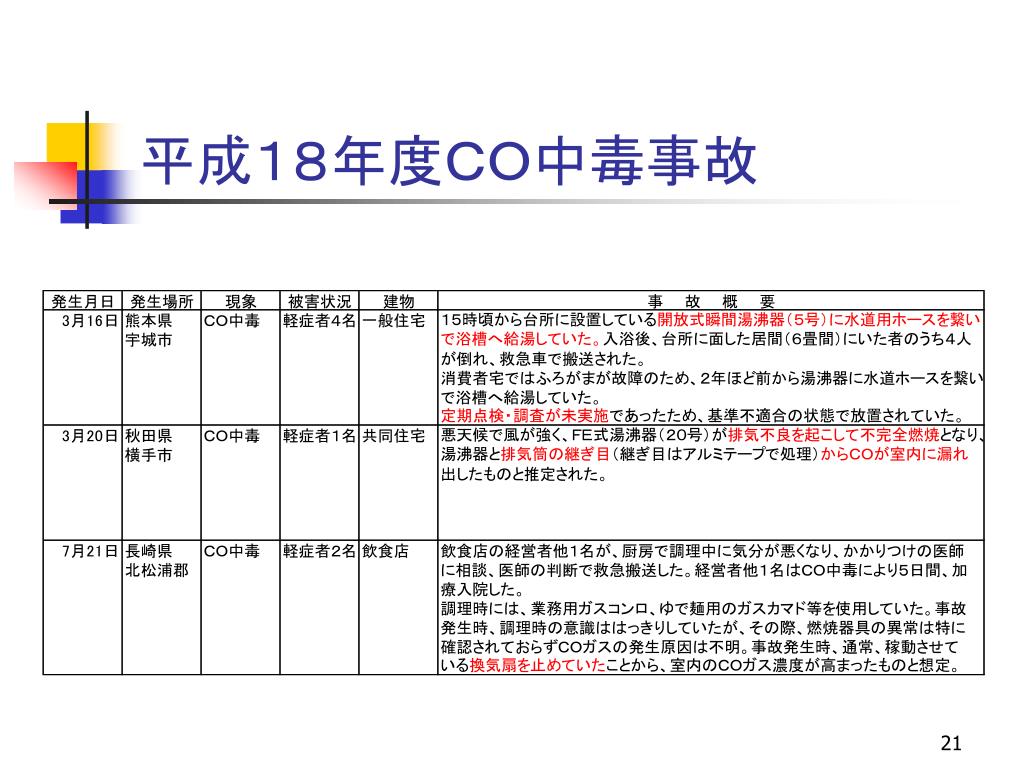

  21. 平成１８年度ＣＯ中毒事故

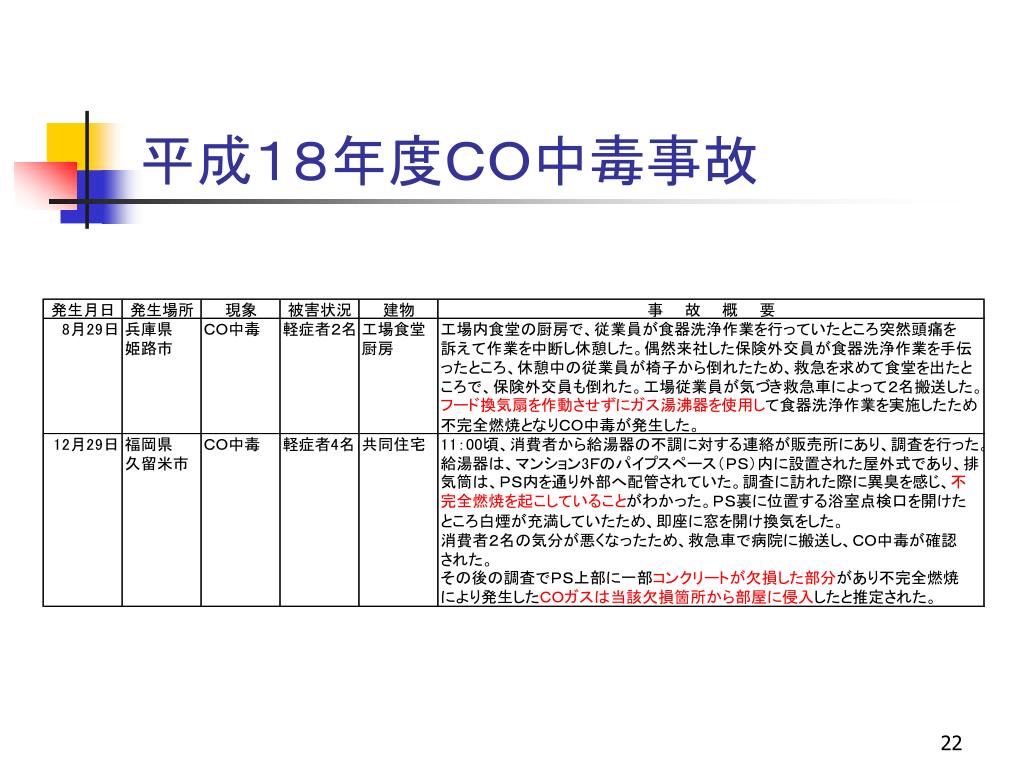

  22. 平成１８年度ＣＯ中毒事故

  23. ご静聴ありがとうございました。 関東液化石油ガス協議会
