1. IV Всероссийская научно-практическая конференция «Принципы и механизмы формирования национальной инновационной системы в Российской Федерации» 3 – 4 октября 2013 г. Сверхпроводящие технологии в ЛФВЭ ОИЯИ Ю.А. Митрофанова Лаборатория Физики Высоких Энергий Объединенный Институт Ядерных Исследований г. Дубна

2. Нуклотрон Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

3. Кольцо Нуклотрона Нуклотрон – первый в России и третий в мировой практике ускоритель со сверхпроводящими магнитами, специально созданный для ускорения ядер и тяжелых ионов. Этот синхротрон, предназначенный для получения пучков релятивистских ядер с энергией до 6 ГэВ/нуклон, был пущен в эксплуатацию 20 лет назад в ОИЯИ в Дубне. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

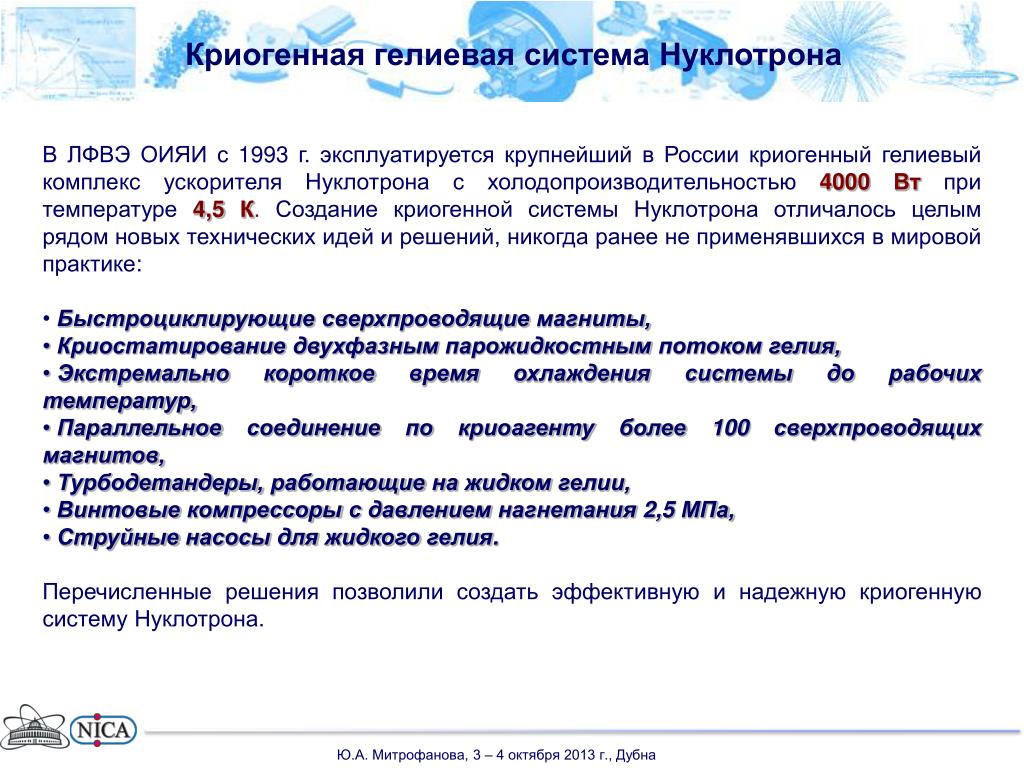

4. Криогенная гелиевая система Нуклотрона • В ЛФВЭ ОИЯИ с 1993 г. эксплуатируется крупнейший в России криогенный гелиевый комплекс ускорителя Нуклотрона с холодопроизводительностью 4000 Вт при температуре 4,5 К. Создание криогенной системы Нуклотрона отличалось целым рядом новых технических идей и решений, никогда ранее не применявшихся в мировой практике: • Быстроциклирующие сверхпроводящие магниты, • Криостатирование двухфазным парожидкостным потоком гелия, • Экстремально короткое время охлаждения системы до рабочих температур, • Параллельное соединение по криоагенту более 100 сверхпроводящих магнитов, • Турбодетандеры, работающие на жидком гелии, • Винтовые компрессоры с давлением нагнетания 2,5 МПа, • Струйные насосы для жидкого гелия. • Перечисленные решения позволили создать эффективную и надежную криогенную систему Нуклотрона. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

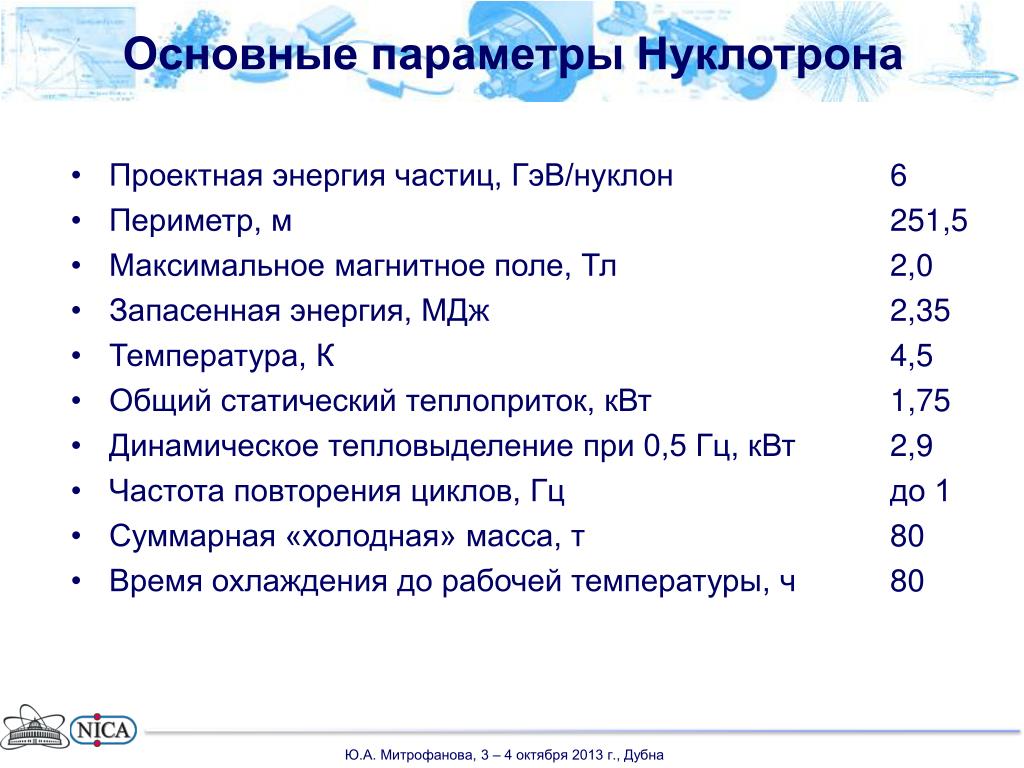

5. Основные параметры Нуклотрона • Проектная энергия частиц, ГэВ/нуклон 6 • Периметр, м 251,5 • Максимальное магнитное поле, Тл 2,0 • Запасенная энергия, МДж 2,35 • Температура, К 4,5 • Общий статический теплоприток, кВт 1,75 • Динамическое тепловыделение при 0,5 Гц, кВт 2,9 • Частота повторения циклов, Гц до 1 • Суммарная «холодная» масса, т 80 • Время охлаждения до рабочей температуры, ч 80 Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

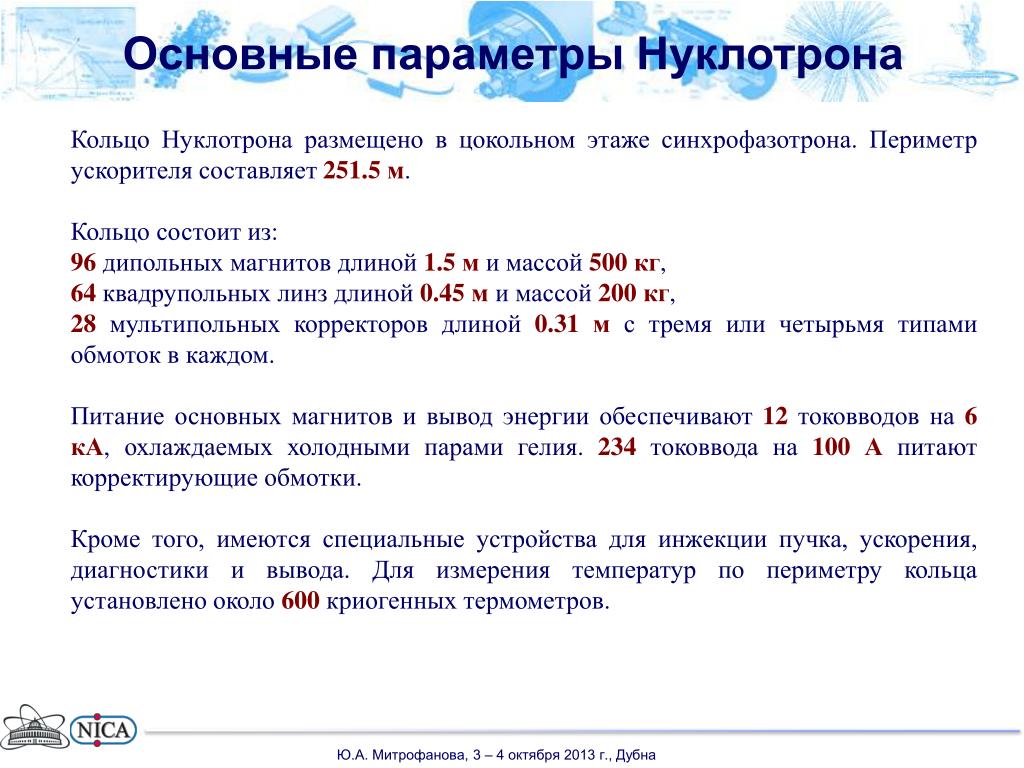

6. Основные параметры Нуклотрона Кольцо Нуклотрона размещено в цокольном этаже синхрофазотрона. Периметр ускорителя составляет 251.5 м. Кольцо состоит из: 96 дипольных магнитов длиной 1.5 ми массой500 кг, 64квадрупольных линз длиной 0.45 ми массой200 кг, 28мультипольных корректоров длиной0.31 м с тремя или четырьмя типами обмоток в каждом. Питание основных магнитов и вывод энергии обеспечивают 12 токовводов на 6 кА, охлаждаемых холодными парами гелия. 234 токоввода на 100 А питают корректирующие обмотки. Кроме того, имеются специальные устройства для инжекции пучка, ускорения, диагностики и вывода. Для измерения температур по периметру кольца установлено около 600 криогенных термометров. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

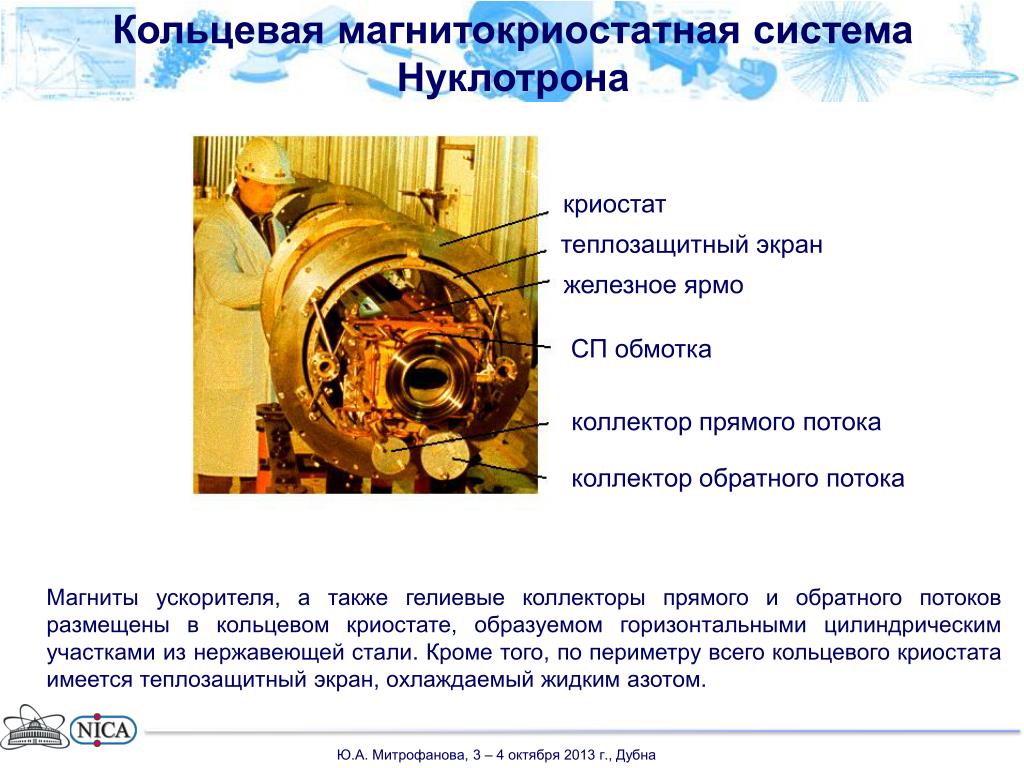

7. Кольцевая магнитокриостатная система Нуклотрона криостат теплозащитный экран железное ярмо СП обмотка коллектор прямого потока коллектор обратного потока Магниты ускорителя, а также гелиевые коллекторы прямого и обратного потоков размещены в кольцевом криостате, образуемом горизонтальными цилиндрическим участками из нержавеющей стали. Кроме того, по периметру всего кольцевого криостата имеется теплозащитный экран, охлаждаемый жидким азотом. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

8. Магнитокриостатный блок Нуклотрона Схема размещения магнита Нуклотрона в криостате: 1 – сильфон, 2 – гелиевые коллекторы, 3 – теплоизолирующий экран, 4 – вакуумная камера ионопровода, 5 – муфта, 6 – железное ярмо, 7 – трубопровод жидкого азота, 8 – вакуумный кожух, 9 – тяга, 10 – СП кабель электрической связи магнитов, 11 – тепловой мост, 12 – обмотка, 13 – трубка для охлаждения ярма, 14 – суперизоляция, 15 – подставка, 16 – домкрат. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

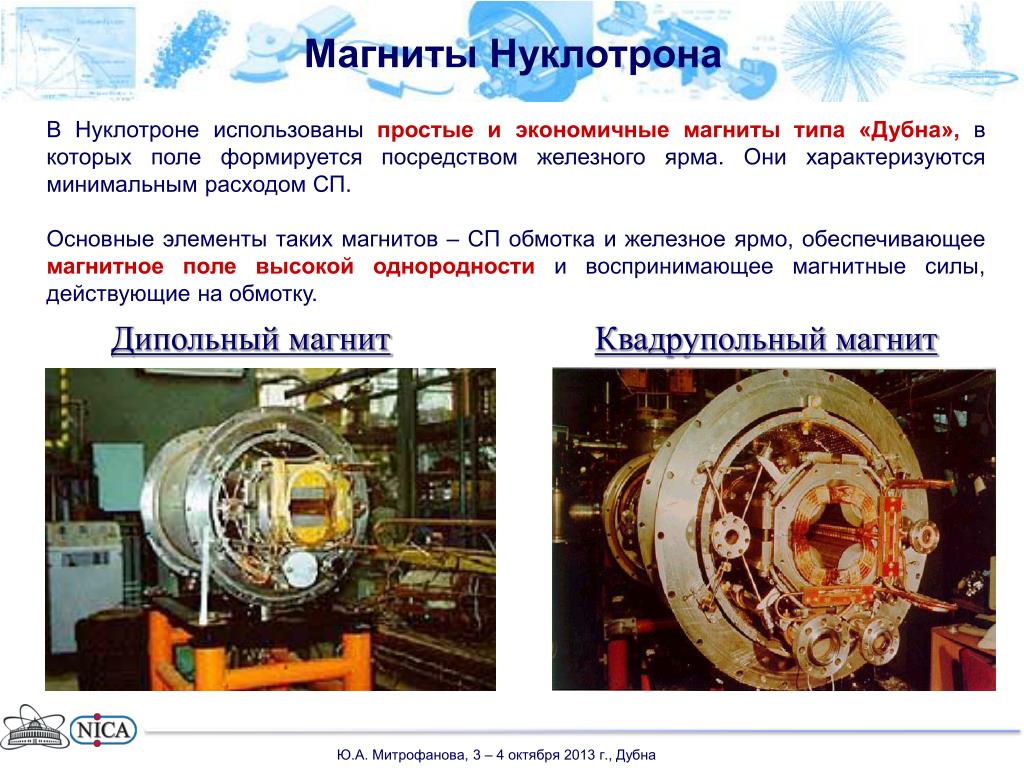

9. Магниты Нуклотрона В Нуклотроне использованы простые и экономичные магниты типа «Дубна»,в которых поле формируется посредством железного ярма. Они характеризуются минимальным расходом СП. Основные элементы таких магнитов – СП обмотка и железное ярмо, обеспечивающее магнитное поле высокой однородностии воспринимающее магнитные силы, действующие на обмотку. Дипольный магнит Квадрупольный магнит Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

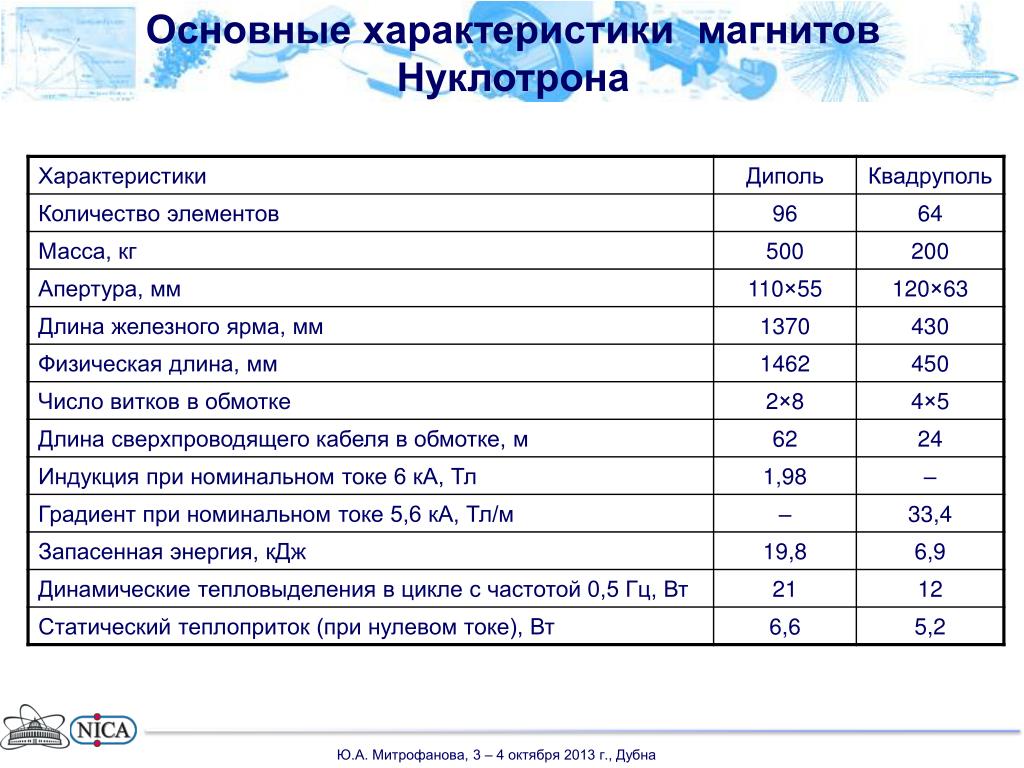

10. Основные характеристики магнитов Нуклотрона Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

11. Быстроциклирующие магниты и охлаждение двухфазным потоком гелия Наиболее интересным свойством магнитов Нуклотрона является их способность работать счастотой повторения циклов до 1 Гц.Но при этом возникает проблема отвода значительного количества тепла, выделяющегося в быстроциклирующей сверхпроводящей магнитной системе ускорителя: магниты должны охлаждаться очень эффективно. Частота импульсов, Гц Потребная холодопроизводительность криогенной системы Нуклотрона в зависимости от частоты повторения импульсов тока в магнитах. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

12. Быстроциклирующие магниты и охлаждение двухфазным потоком гелия Условия такого эффективного охлаждения достигаются за счетциркуляциидвухфазного потока гелия в полых сверхпроводниках. СП кабель Нуклотрона: • Мельхиоровая трубка d=5 мм, • Сверхпроводящая проволока d=0,5 мм, • Нихромовая проволока d=0,2 мм • Каптоновая лента • Стеклолента Диаметр NbTi волокон – 10 мкм Количество волокон – 1045 Номинальный ток – 6,0 кА Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

13. Криогенная гелиевая система Нуклотрона • Для криостатирования кольца Нуклотрона от системы криогенного обеспечения требовалось выполнение следующих условий: • Холодопроизводительность на гелиевом температурном уровне в рабочем режиме от 1750 до 4620 Вт, в том числе: • а. компенсация теплопритоков из окружающей среды 1750 Вт, • б. компенсация динамических тепловыделений до 2870 Вт при частоте изменения магнитного поля 0,5 Гц. • 2.Производство дополнительно до 100 л/ч жидкого гелия, отводимого из криостата для охлаждения токовводов. • 3. Охлаждение магнитной системы весом около 80 тонн от температуры окружающей среды до 4,5 К за период не более 80 – 100 ч. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

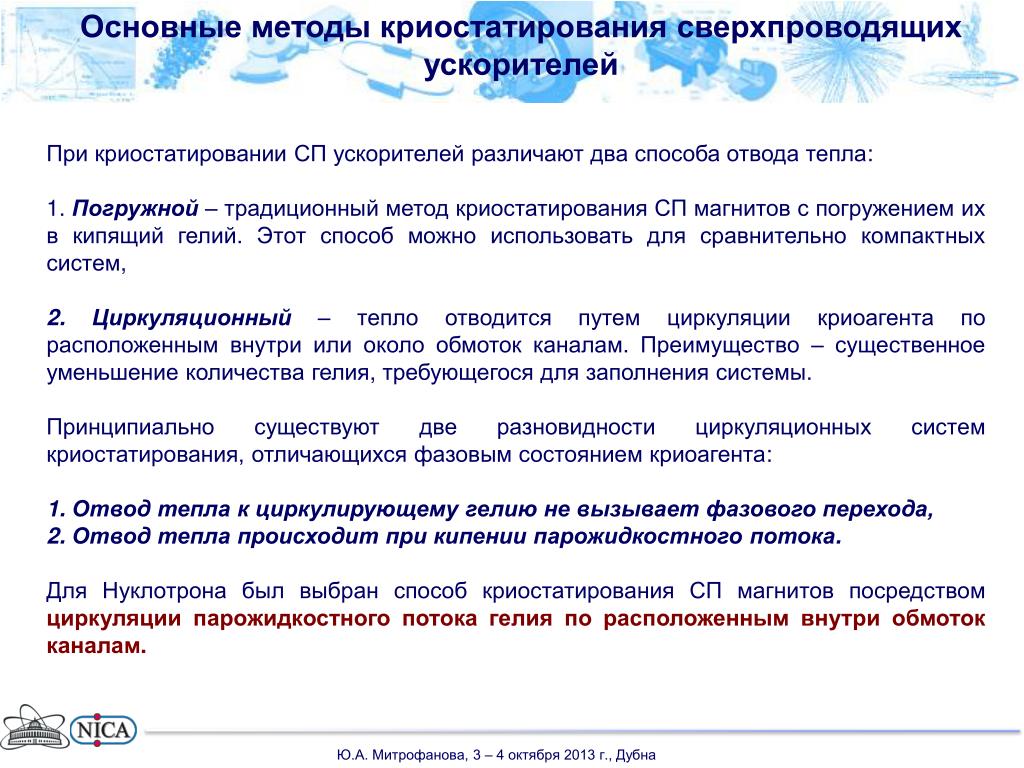

14. Основные методы криостатирования сверхпроводящих ускорителей При криостатировании СП ускорителей различают два способа отвода тепла: • Погружной – традиционный метод криостатирования СП магнитов с погружением их в кипящий гелий. Этот способ можно использовать для сравнительно компактных систем, 2.Циркуляционный– тепло отводится путем циркуляции криоагента по расположенным внутри или около обмоток каналам. Преимущество – существенное уменьшение количества гелия, требующегося для заполнения системы. Принципиально существуют две разновидности циркуляционных систем криостатирования, отличающихся фазовым состоянием криоагента: • Отвод тепла к циркулирующему гелию не вызывает фазового перехода, • Отвод тепла происходит при кипении парожидкостного потока. Для Нуклотрона был выбран способ криостатирования СП магнитов посредством циркуляции парожидкостного потока гелия по расположенным внутри обмоток каналам. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

15. Принципиальная схема криогенной гелиевой системы Нуклотрона 1 – вакуумный кожух, 2 – теплозащитный экран, 3 – коллектор прямого потока, 4 – коллектор обратного потока, 5 – дипольный магнит, 6 – квадрупольный магнит, 7 – переохладители, 8 – сепараторы, 9 – рефрижератор КГУ-1600/4,5, 10 – газгольдеры, 11 – ресиверы, 12,13,14 – поршневые компрессоры, 15 – блок очистки МО-800, 16 – винтовой компрессор «Каскад-80/25», 17 – дополнительный переохладитель. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

16. Кольцевая магнитокриостатная система Нуклотрона q1 – теплоприток от СП обмотки q2 – теплоприток от железного ярма Каждый магнит питается жидким гелием из коллектора прямого потока, проложенного по всей длине ускорителя. В расчетном режиме из СП кабеля гелий выходит с массовым паросодержанием ~0,35 и далее охлаждает железное ярмо магнита, поле чего с паросодержанием до 0,9 отводится в коллектор обратного потока. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

17. Гелиевые рефрижераторы КГУ – 1600/4,5 Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

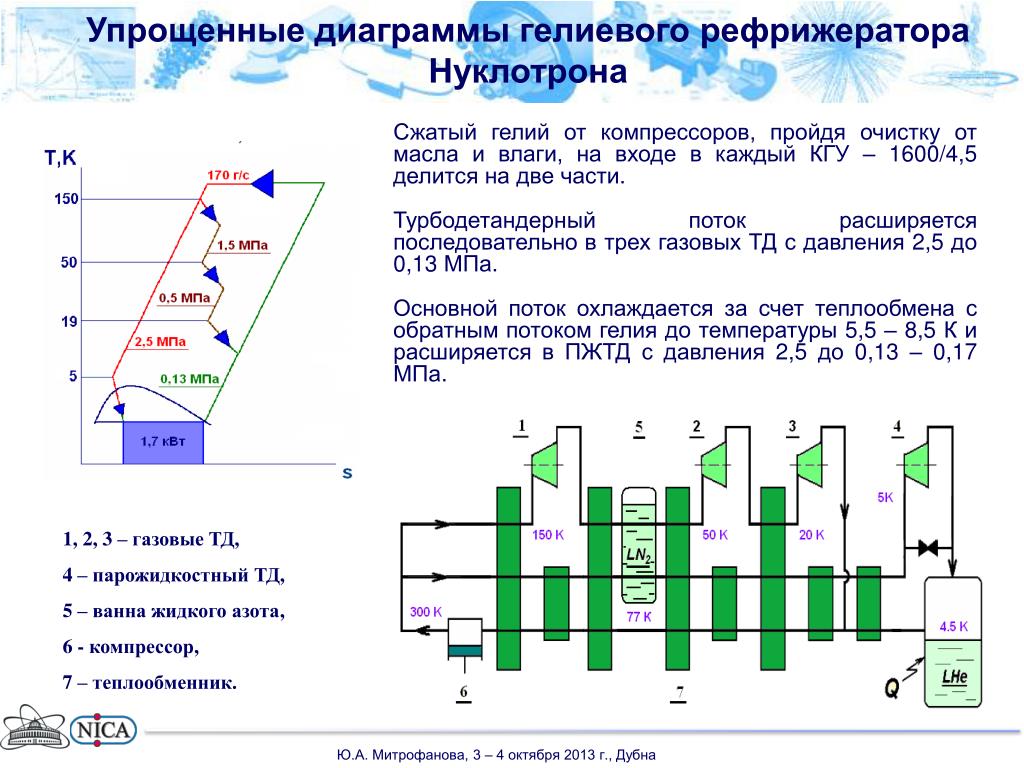

18. Упрощенные диаграммы гелиевого рефрижератора Нуклотрона Сжатый гелий от компрессоров, пройдя очистку от масла и влаги, на входе в каждый КГУ – 1600/4,5 делится на две части. Турбодетандерный поток расширяется последовательно в трех газовых ТД с давления 2,5 до 0,13 МПа. Основной поток охлаждается за счет теплообмена с обратным потоком гелия до температуры 5,5 – 8,5 К и расширяется в ПЖТД с давления 2,5 до 0,13 – 0,17 МПа. 1, 2, 3 – газовые ТД, 4 – парожидкостный ТД, 5 – ванна жидкого азота, 6 - компрессор, 7 – теплообменник. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

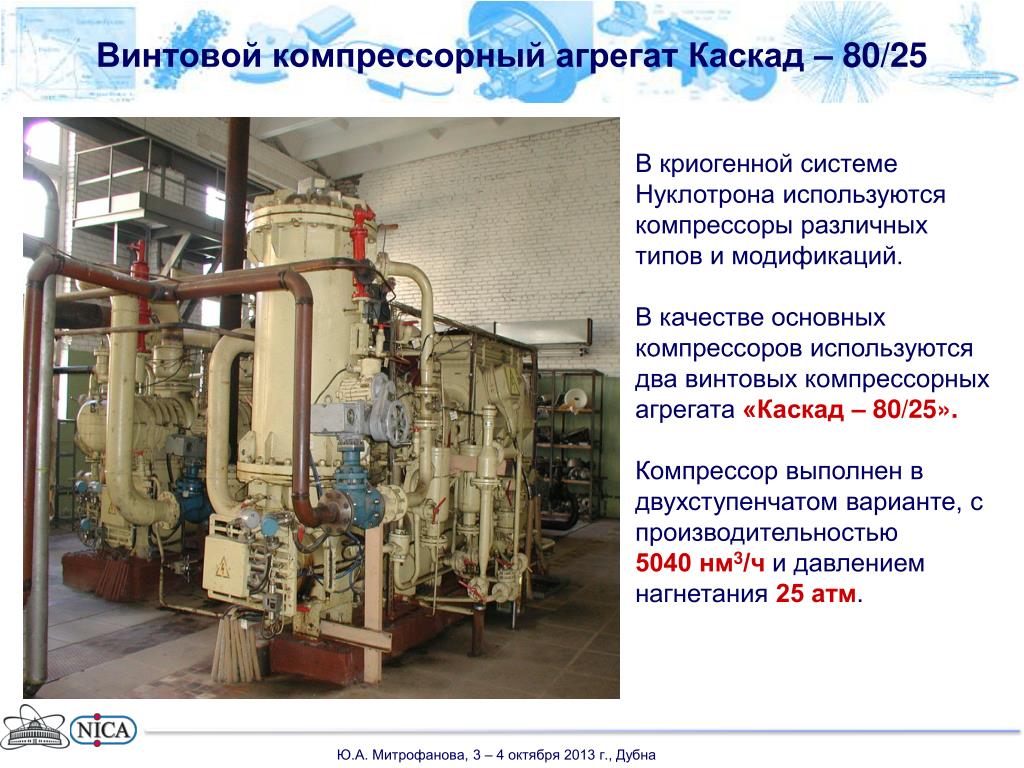

19. Винтовой компрессорный агрегат Каскад – 80/25 В криогенной системе Нуклотрона используются компрессоры различных типов и модификаций. В качестве основных компрессоров используются два винтовых компрессорных агрегата «Каскад – 80/25». Компрессор выполнен в двухступенчатом варианте, с производительностью 5040 нм3/ч и давлением нагнетания 25 атм. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

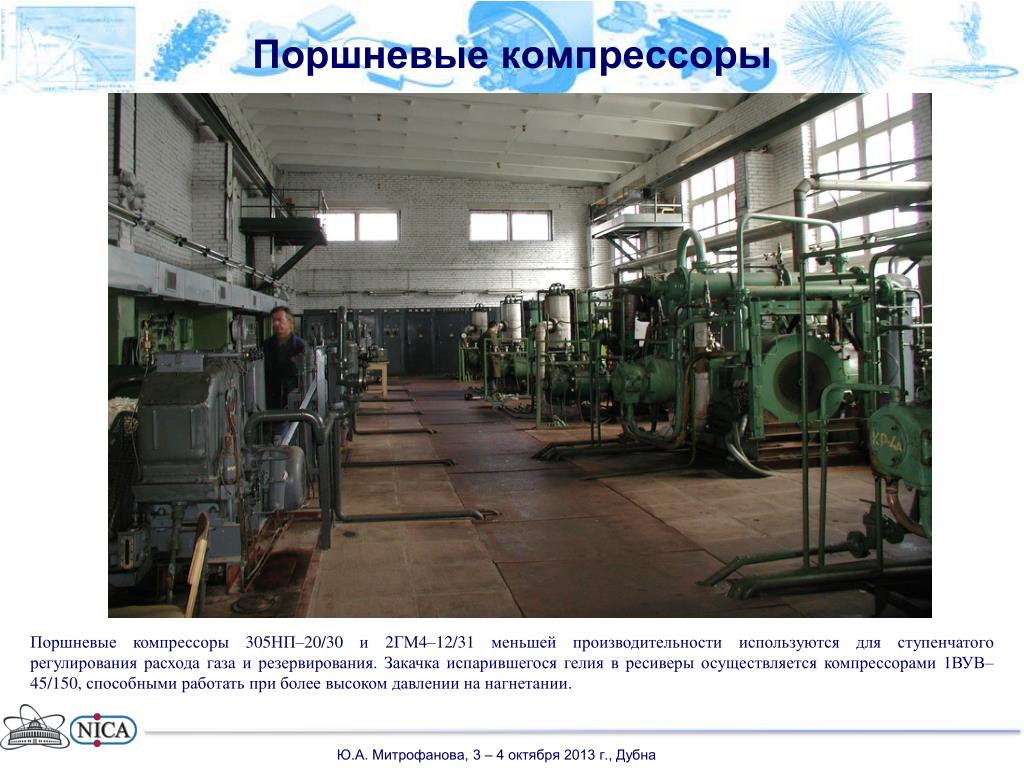

20. Поршневые компрессоры Поршневые компрессоры 305НП–20/30 и 2ГМ4–12/31 меньшей производительности используются для ступенчатого регулирования расхода газа и резервирования. Закачка испарившегося гелия в ресиверы осуществляется компрессорами 1ВУВ–45/150, способными работать при более высоком давлении на нагнетании. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

21. Основные технические характеристики компрессоров криогенной системы Нуклотрона Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

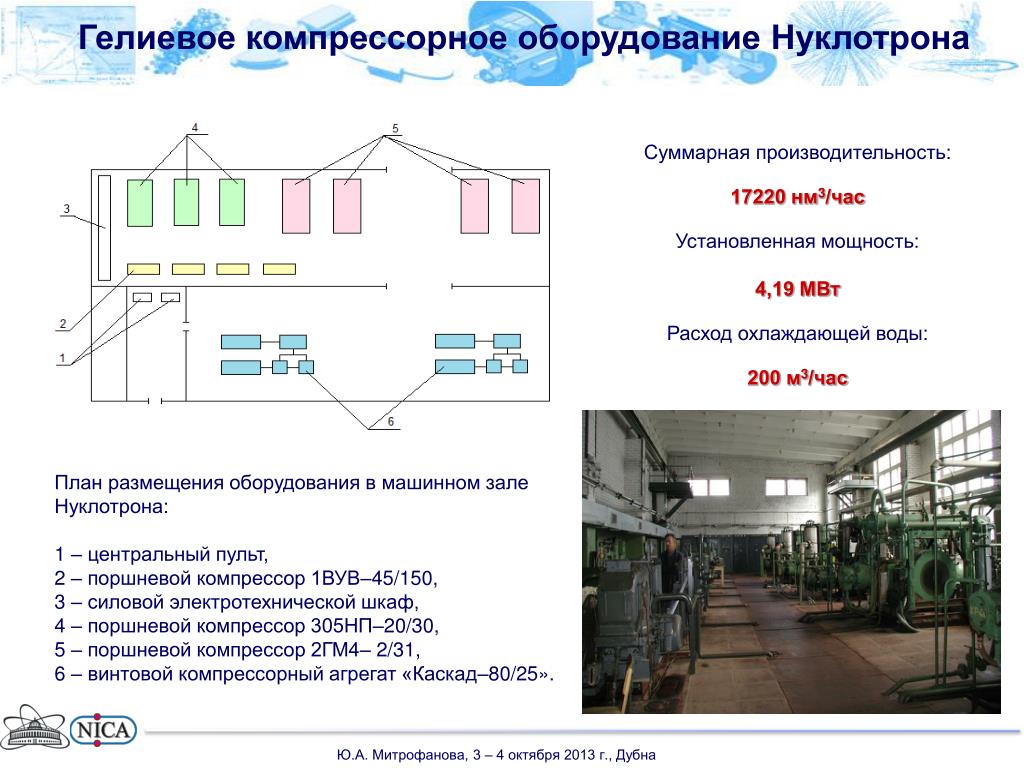

22. Гелиевое компрессорное оборудование Нуклотрона Суммарная производительность: 17220 нм3/час Установленная мощность: 4,19 МВт Расход охлаждающей воды: 200 м3/час План размещения оборудования в машинном зале Нуклотрона: 1 – центральный пульт, 2 – поршневой компрессор 1ВУВ–45/150, 3 – силовой электротехнической шкаф, 4 – поршневой компрессор 305НП–20/30, 5 – поршневой компрессор 2ГМ4– 2/31, 6 – винтовой компрессорный агрегат «Каскад–80/25». Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

23. NICA The Nuclotron-based Ion Collider fAcility Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

24. Проект NICA В 2007 году в ОИЯИ стартовал проект нового ускорительно-накопительного комплекса NICA на базе синхротрона Нуклотрон. Цель проекта NICA – проведение экспериментов по изучению сильного взаимодействия в горячей и плотной кварк-глюонной материи и поиск возможного образования «смешанной фазы» такой материи. Эксперименты будут реализованы в режиме столкновения встречных пучков, в том числе и легких ионов, поляризованных протонов и дейтронов. Реализация проекта NICA/MPD призвана вывести ОИЯИ на лидирующие позиции в мире в этих областях исследований. Ускорительный комплекс NICA будет включать в себя: • СП бустерный синхротрон с энергий 600 МэВ/нуклон, • Существующий СП синхротрон – Нуклотрон, • Новый СП коллайдер, имеющий два кольца с периметром около 503 м каждый. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

25. Сверхпроводящий кабель для магнитов бустера и коллайдера комплекса NICA В бустере и коллайдере будут использованы СП магниты типа «Дубна» с холодным железным ярмом и седлообразной СП обмоткой. Магнит состоит из холодного (4,5 К) железного ярма типа «оконная рама» и СП обмотки, выполненной из полого сверхпроводника, внутри которого циркулирует парожидкостный поток гелия. СП кабель бустера и коллайдера: 1. Мельхиоровая CuNi трубка, 2. Сверхпроводящий провод, 3. Нихромовая NiCr проволока, 4. Каптоновая лента, 5. Стеклолента. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

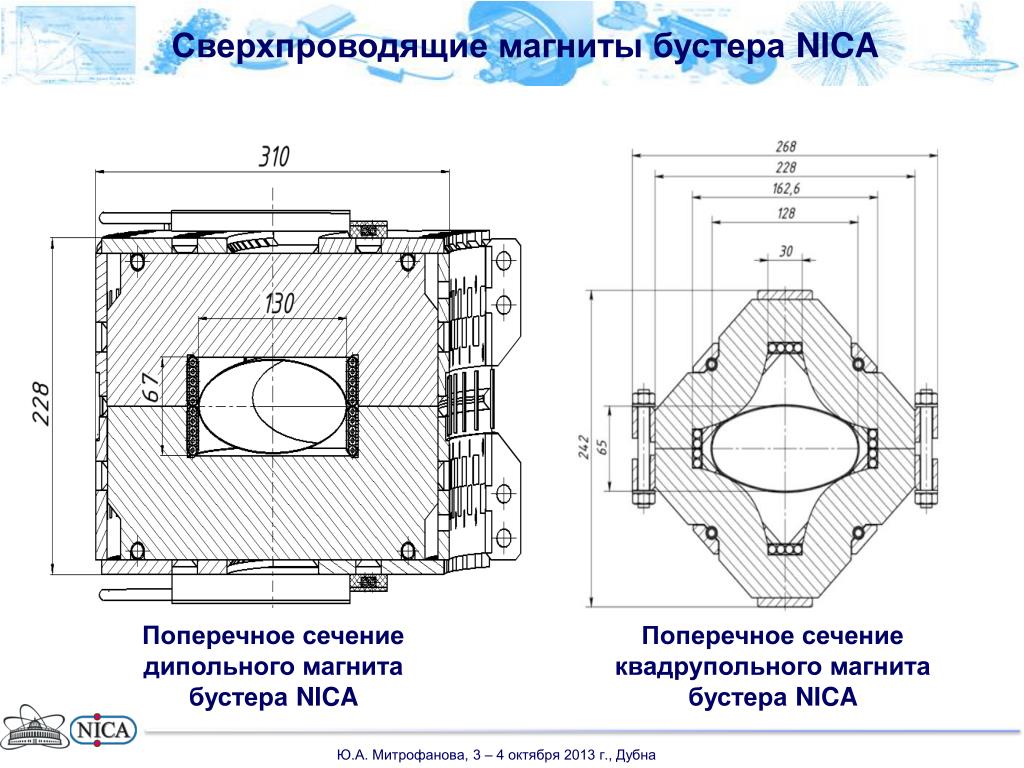

26. Сверхпроводящие магниты бустера NICA Поперечное сечение дипольного магнита бустера NICA Поперечное сечение квадрупольного магнита бустера NICA Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

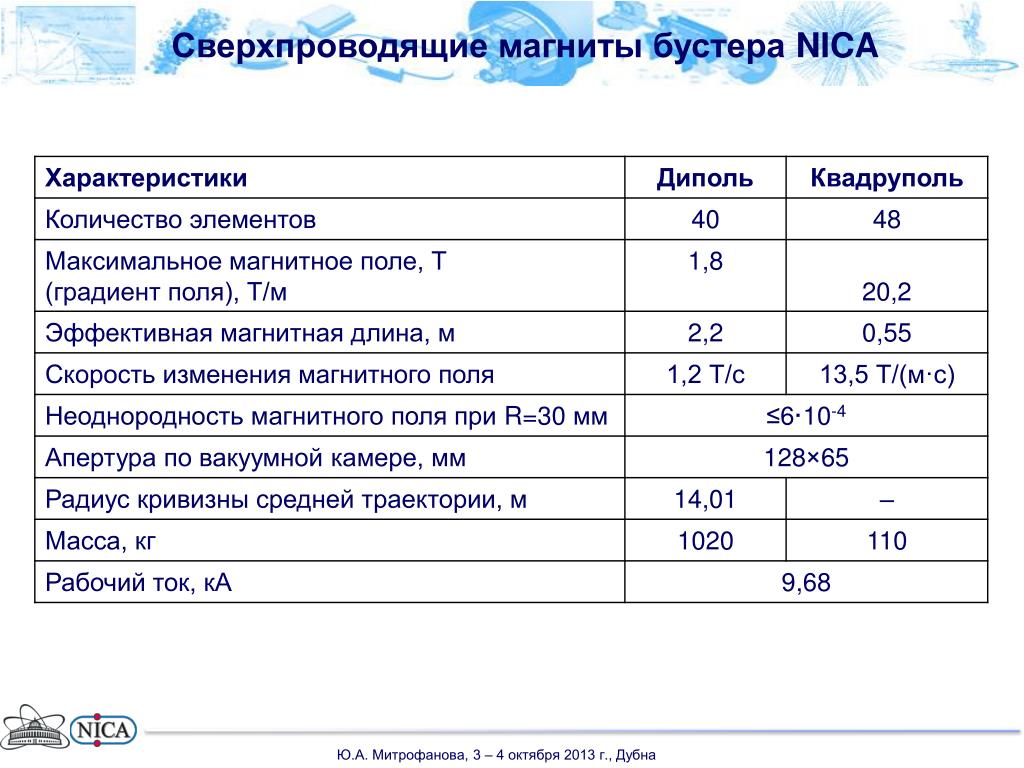

27. Сверхпроводящие магниты бустера NICA Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

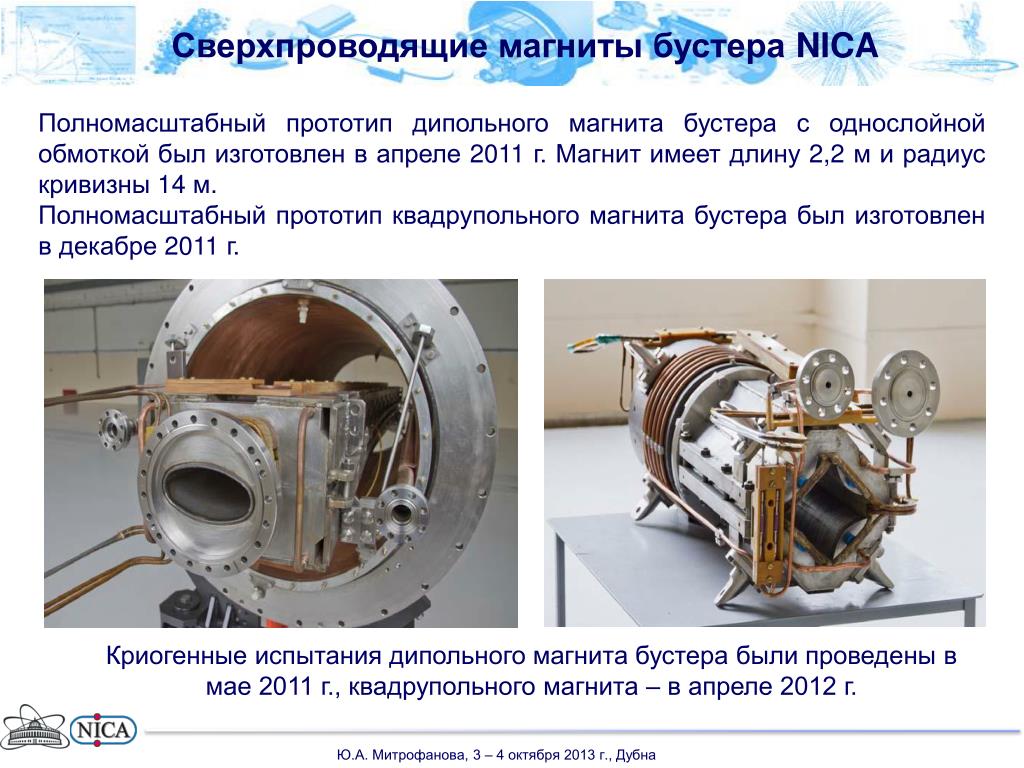

28. Сверхпроводящие магниты бустера NICA Полномасштабный прототип дипольного магнита бустера с однослойной обмоткой был изготовлен в апреле 2011 г. Магнит имеет длину 2,2 м и радиус кривизны 14 м. Полномасштабный прототип квадрупольного магнита бустерабыл изготовлен в декабре 2011 г. Криогенные испытания дипольного магнита бустера были проведены в мае 2011 г., квадрупольного магнита – в апреле 2012 г. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

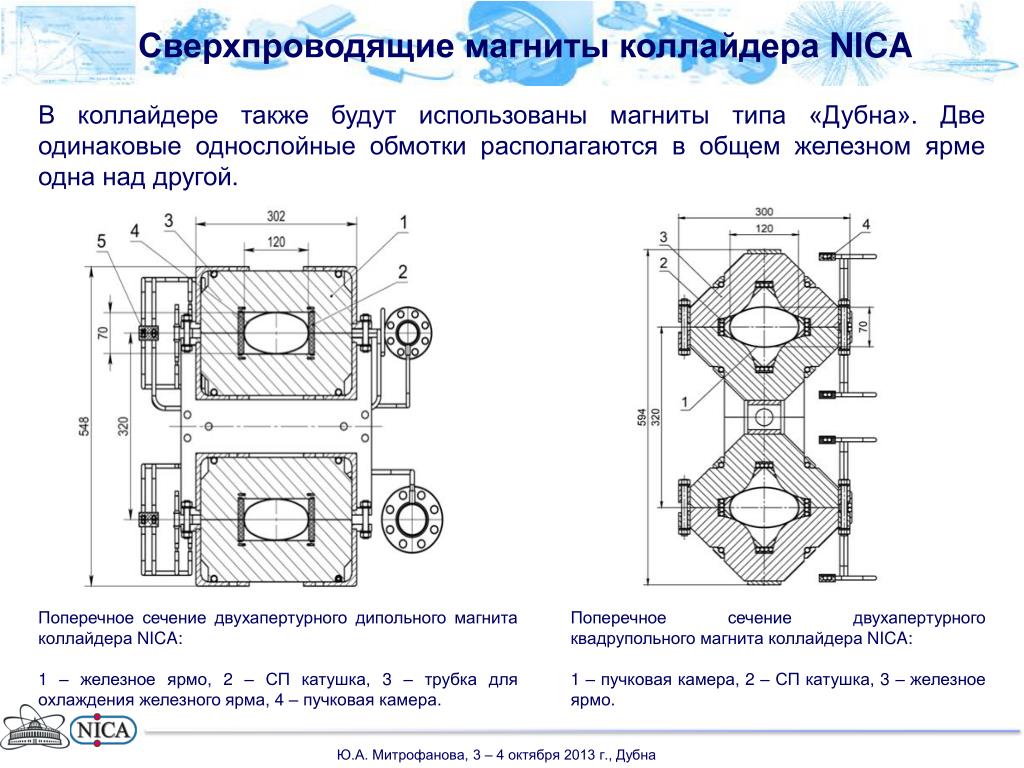

29. Сверхпроводящие магниты коллайдера NICA В коллайдере также будут использованы магниты типа «Дубна». Две одинаковые однослойные обмотки располагаются в общем железном ярме одна над другой. Поперечное сечение двухапертурного дипольного магнита коллайдера NICA: 1 – железное ярмо, 2 – СП катушка, 3 – трубка для охлаждения железного ярма, 4 – пучковая камера. Поперечное сечение двухапертурногоквадрупольного магнита коллайдера NICA: 1 – пучковая камера, 2 – СП катушка, 3 – железное ярмо. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

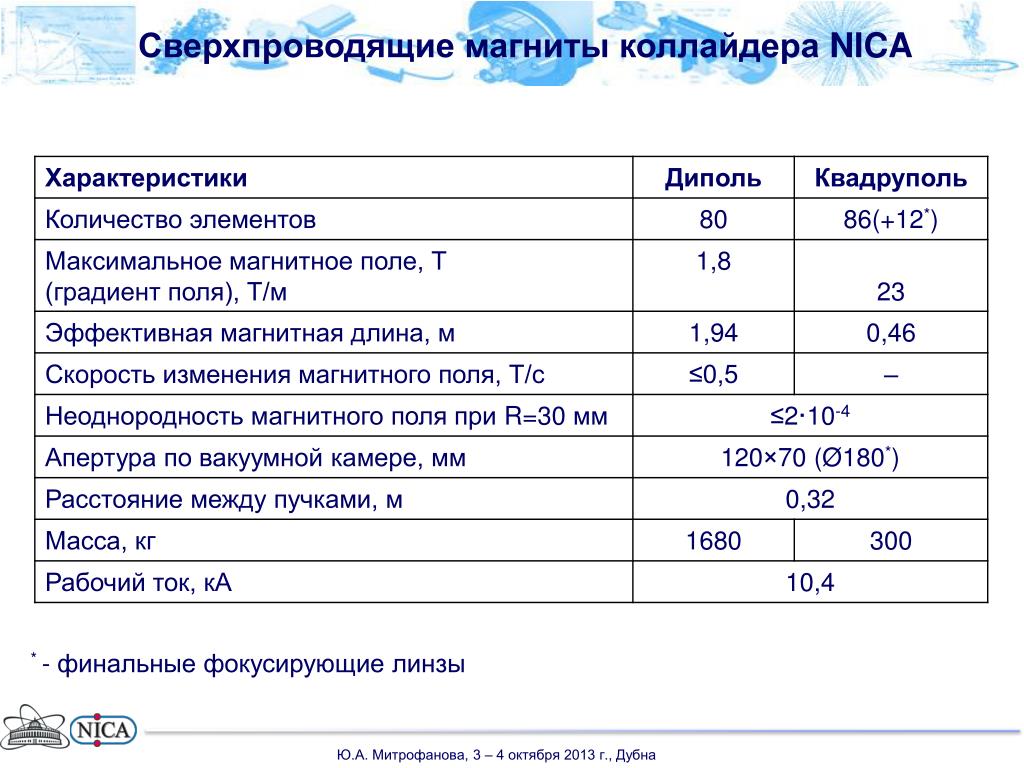

30. Сверхпроводящие магниты коллайдера NICA * - финальные фокусирующие линзы Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

31. Сверхпроводящие магниты коллайдера NICA Модели двухапертурного дипольного и квадрупольного магнитов коллайдера были созданы в августе 2011 г. и в сентябре 2012 г., соответственно. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

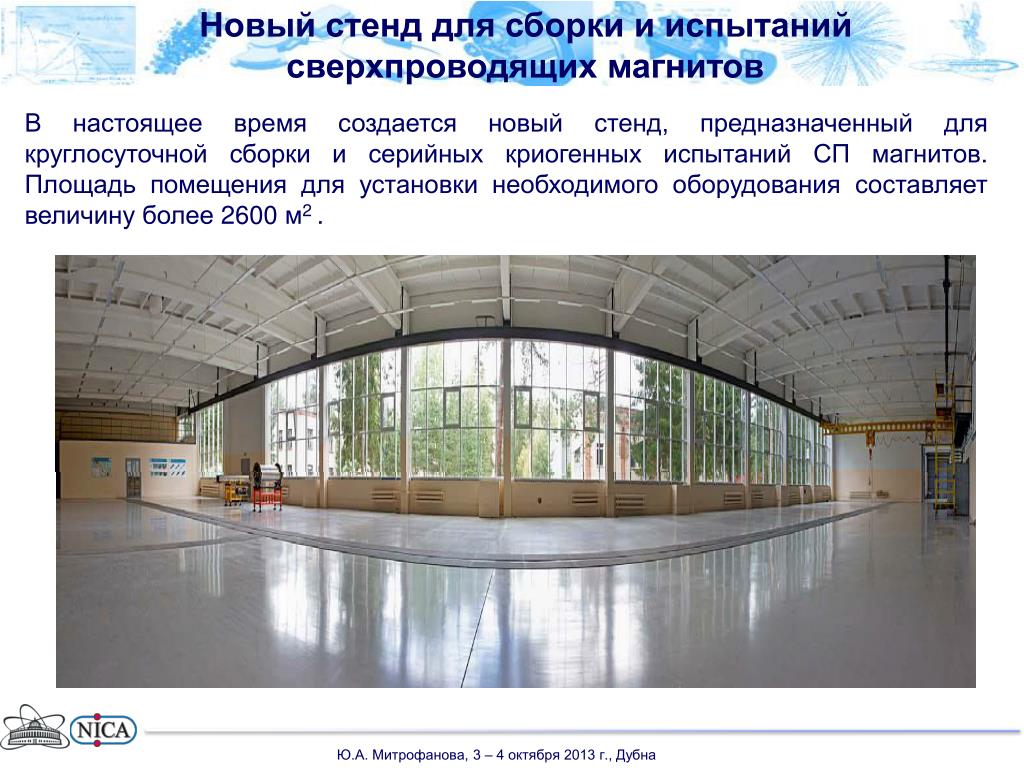

32. Новый стенд для сборки и испытаний сверхпроводящих магнитов В настоящее время создается новый стенд, предназначенный для круглосуточной сборки и серийных криогенных испытаний СП магнитов. Площадь помещения для установки необходимого оборудования составляет величину более 2600 м2 . Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

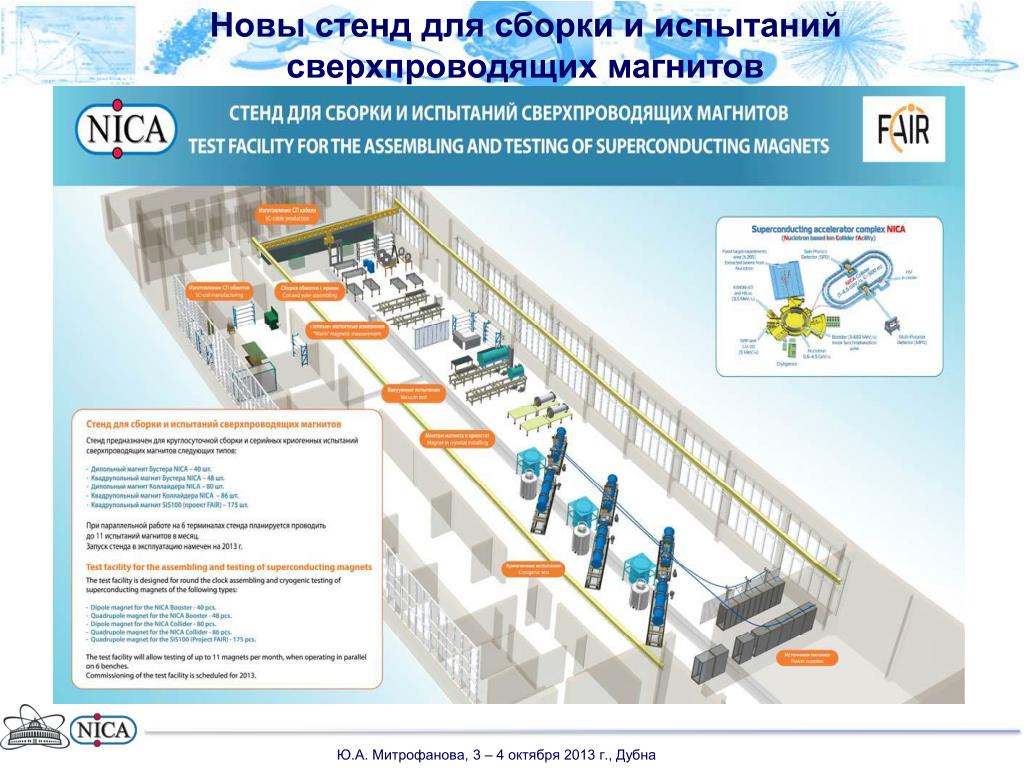

33. Новы стенд для сборки и испытаний сверхпроводящих магнитов Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

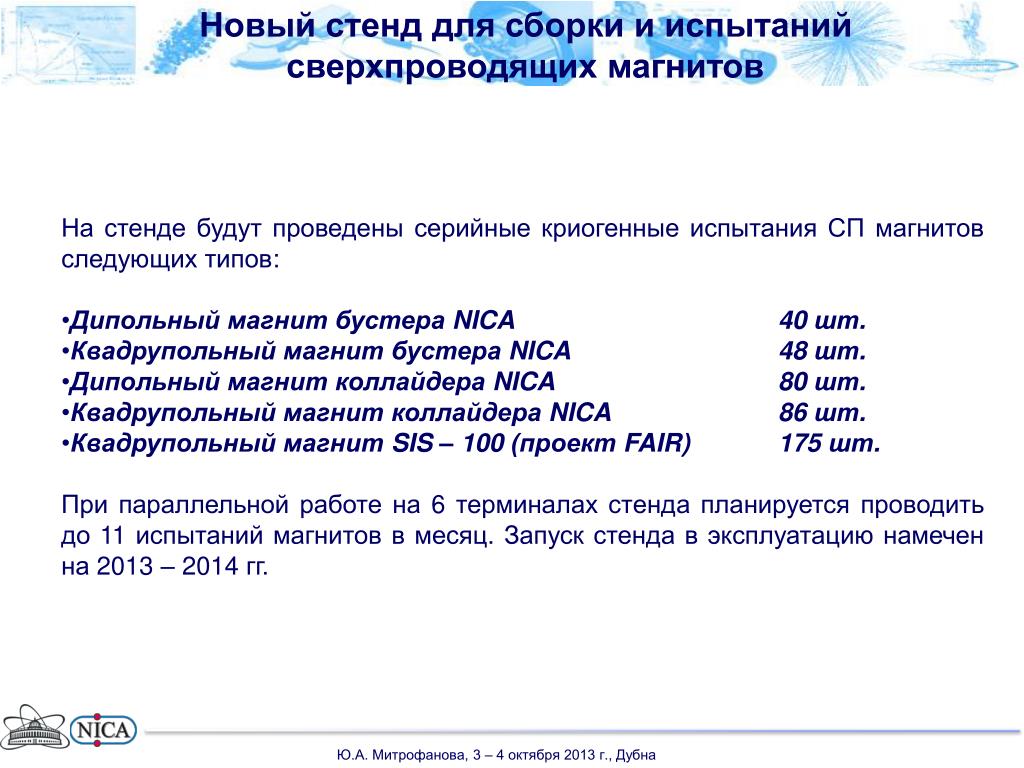

34. Новый стенд для сборки и испытаний сверхпроводящих магнитов На стенде будут проведены серийные криогенные испытания СП магнитов следующих типов: • Дипольный магнит бустера NICA 40 шт. • Квадрупольный магнит бустера NICA 48шт. • Дипольный магнит коллайдера NICA 80 шт. • Квадрупольный магнит коллайдера NICA 86шт. • Квадрупольный магнит SIS – 100 (проект FAIR)175 шт. При параллельной работе на 6 терминалах стенда планируется проводить до 11 испытаний магнитов в месяц. Запуск стенда в эксплуатацию намечен на 2013 – 2014 гг. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

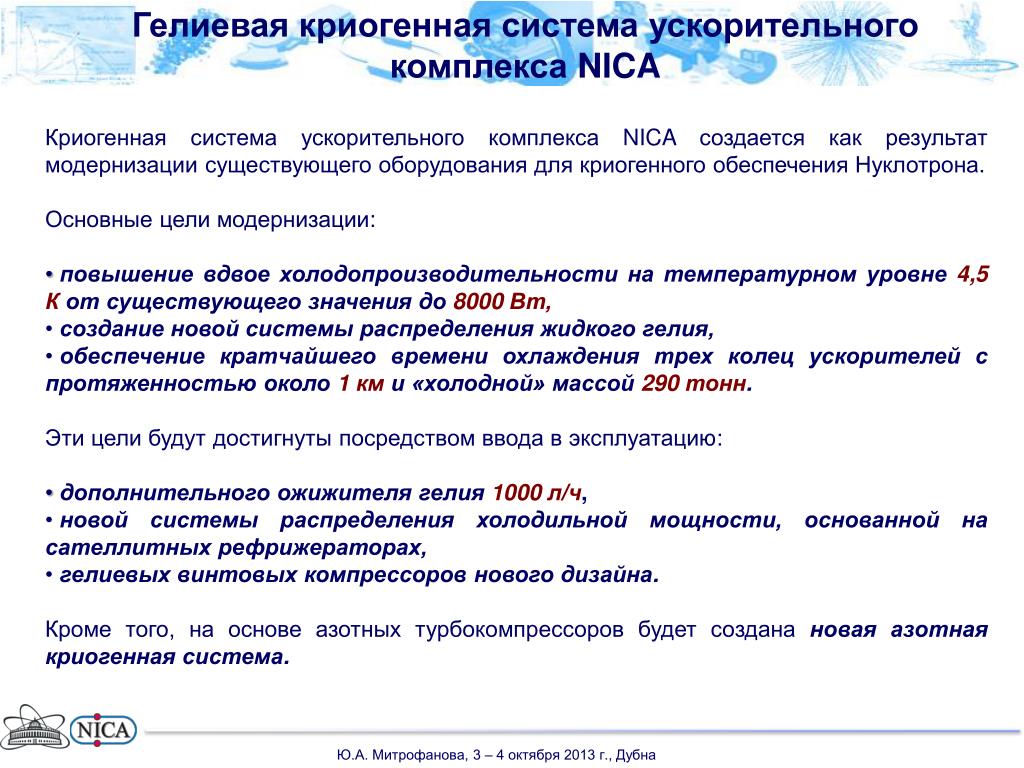

35. Гелиевая криогенная система ускорительного комплекса NICA • Криогенная система ускорительного комплекса NICA создается как результат модернизации существующего оборудования для криогенного обеспечения Нуклотрона. • Основные цели модернизации: • повышение вдвое холодопроизводительности на температурном уровне 4,5 К от существующего значения до 8000 Вт, • создание новой системы распределения жидкого гелия, • обеспечение кратчайшего времени охлаждениятрех колец ускорителей с протяженностью около 1 км и «холодной» массой 290 тонн. • Эти цели будут достигнуты посредством ввода в эксплуатацию: • дополнительного ожижителя гелия 1000 л/ч, • новой системы распределения холодильной мощности, основанной на сателлитных рефрижераторах, • гелиевых винтовых компрессоров нового дизайна. • Кроме того, на основе азотных турбокомпрессоров будет создана новая азотная криогенная система. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

36. Гелиевая криогенная система ускорительного комплекса NICA • 6600 нм3/ч винтовой компрессорный агрегат «Каскад–110/30», 2. 1300 кг/ч азотный ожижитель ОА–1,3, 3. Азотный турбокомпрессор Samsung Techwin SM–5000, 4. Транспортный сосуд жидкого гелия 40 м3, 5. Азотный реконденсатор РА–0,5 бустера, 6. Сателлитный рефрижератор бустера, 7. Блок маслоочистки МО–800, 8. 1000 л/ч гелиевый ожижитель ОГ–1000, 9. Сателлитный рефрижератор коллайдера, 10. Азотный реконденсатор РА–0,5 коллайдера. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

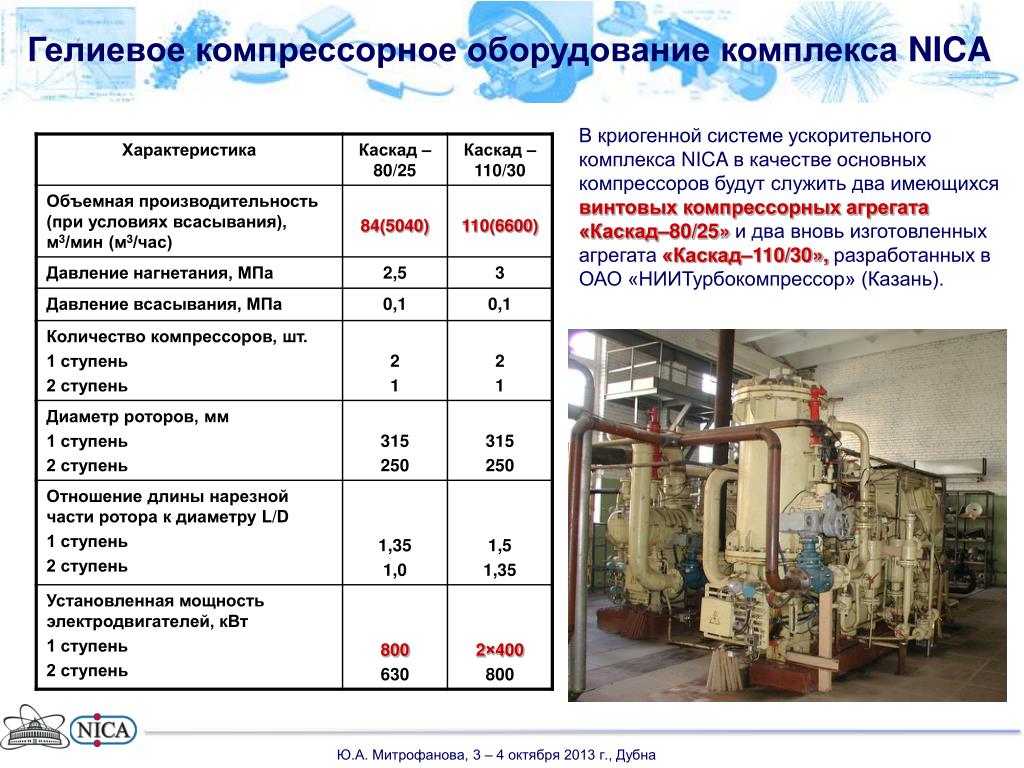

37. Гелиевое компрессорное оборудование комплекса NICA В криогенной системе ускорительного комплекса NICA в качестве основных компрессоров будут служить два имеющихся винтовых компрессорных агрегата «Каскад–80/25»и два вновь изготовленных агрегата «Каскад–110/30»,разработанных в ОАО «НИИТурбокомпрессор» (Казань). Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

38. Гелиевое компрессорное оборудование комплекса NICA Общий вид гелиевого винтового компрессорного агрегата Каскад–110/30: 1 – два винтовых компрессора первой ступени сжатия; 2 – винтовой компрессор второй ступени сжатия; 3 – масляный насос; 4 – маслобак; 5 – фильтр грубой очистки второй ступени; 6 – фильтры грубой очистки первой ступени; 7 – пусковой масляный насос компрессоров первой ступени; 8 – сепаратор; 9 – маслоохладитель второй ступени; 10 – два маслоохладителя первой ступени; 11 – фильтры тонкой очистки. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

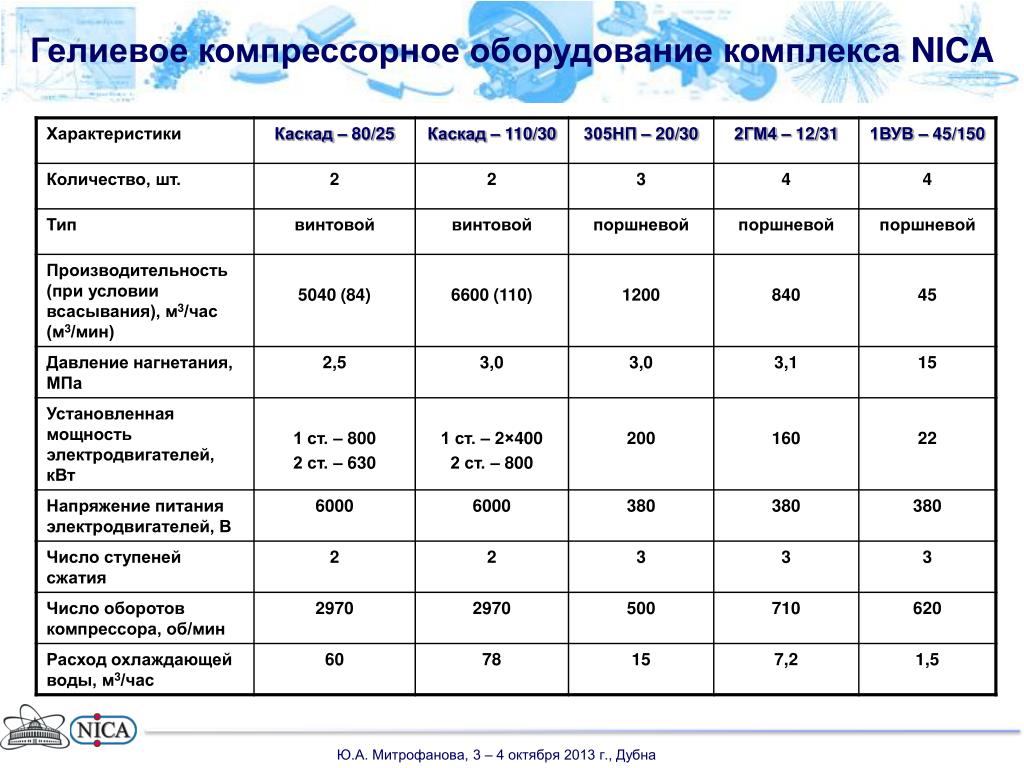

39. Гелиевое компрессорное оборудование комплекса NICA Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

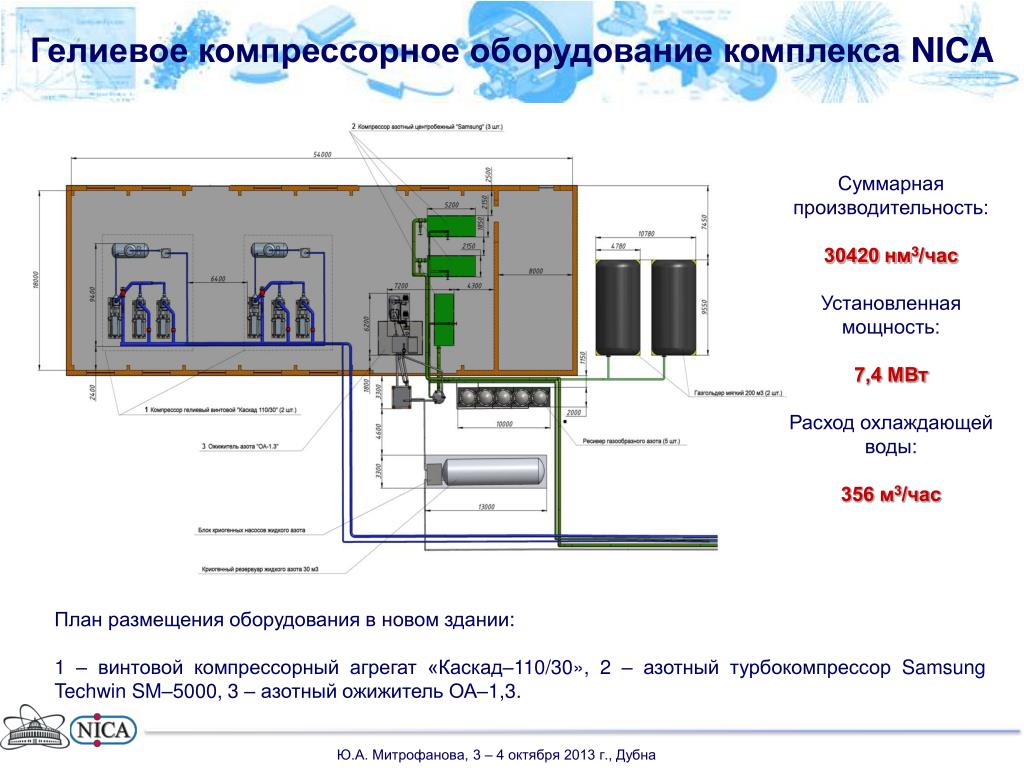

40. Гелиевое компрессорное оборудование комплекса NICA Суммарная производительность: 30420 нм3/час Установленная мощность: 7,4 МВт Расход охлаждающей воды: 356 м3/час План размещения оборудования в новом здании: 1 – винтовой компрессорный агрегат «Каскад–110/30», 2 – азотный турбокомпрессор Samsung Techwin SM–5000, 3 – азотный ожижитель ОА–1,3. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

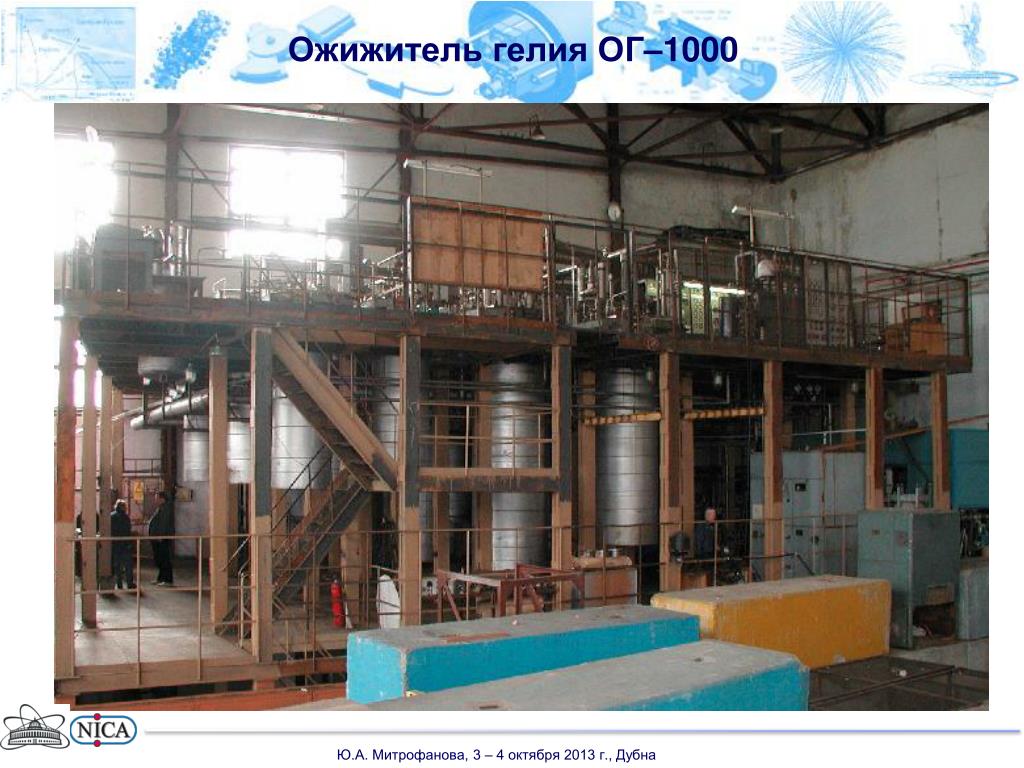

41. Ожижитель гелия ОГ–1000 Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

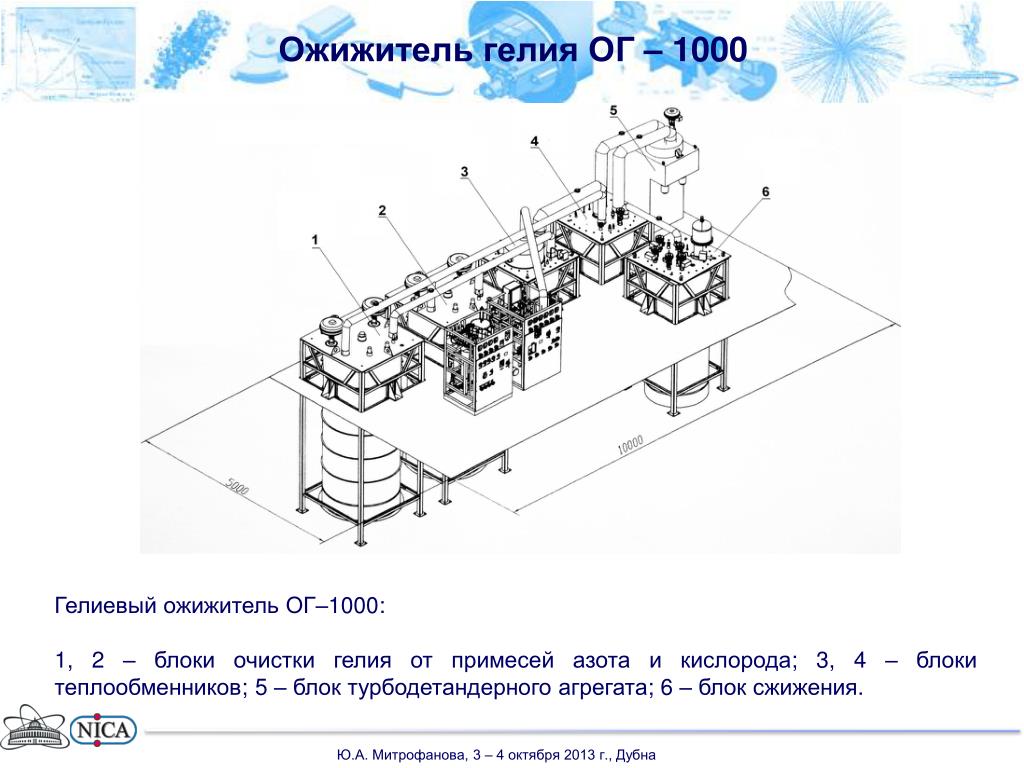

42. Ожижитель гелия ОГ – 1000 Гелиевый ожижитель ОГ–1000: 1, 2 – блоки очистки гелия от примесей азота и кислорода; 3, 4 – блоки теплообменников; 5 – блок турбодетандерного агрегата; 6 – блок сжижения. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

43. Ожижитель гелия ОГ – 1000 Схема ступеней охлаждения и ожижения с турбодетандерами: Е50, Е51, Е52, Е53, Е54, Е61 – теплообменные аппараты; D71, D72, D60 – турбодетандеры; ДВ – дроссельный вентиль; АВ – ванна жидкого азота. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

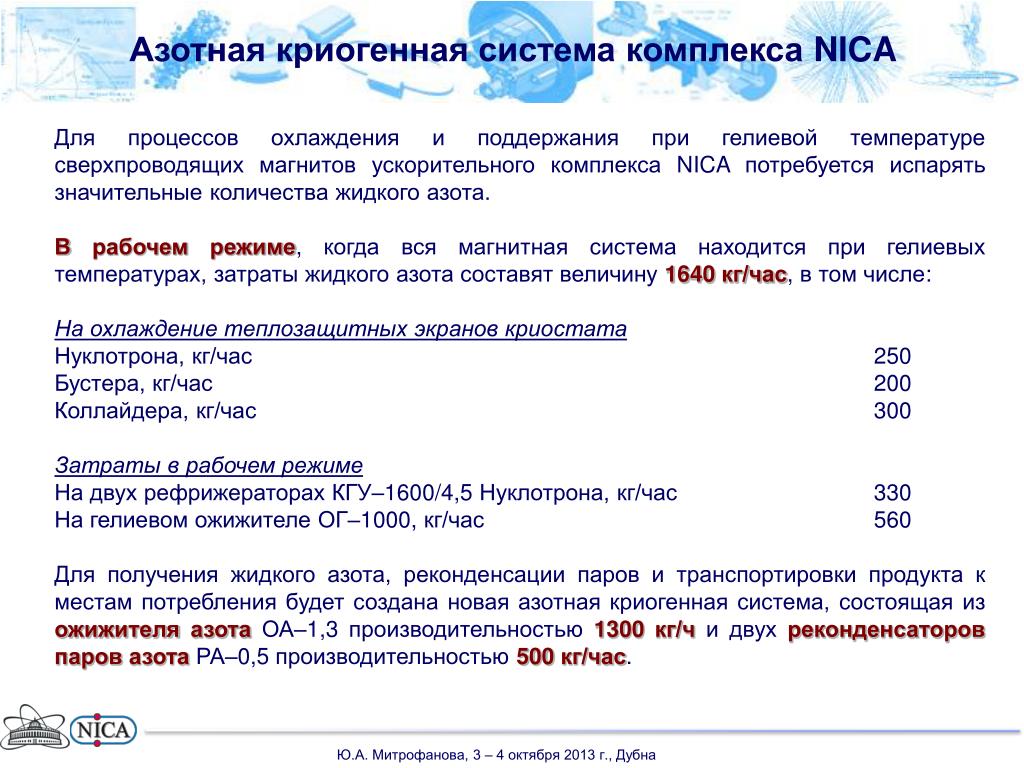

44. Азотная криогенная система комплекса NICA Для процессов охлаждения и поддержания при гелиевой температуре сверхпроводящих магнитов ускорительного комплекса NICA потребуется испарять значительные количества жидкого азота. В рабочем режиме, когда вся магнитная система находится при гелиевых температурах, затраты жидкого азота составят величину 1640 кг/час, в том числе: На охлаждение теплозащитных экранов криостата Нуклотрона, кг/час 250 Бустера, кг/час 200 Коллайдера, кг/час 300 Затраты в рабочем режиме На двух рефрижераторах КГУ–1600/4,5 Нуклотрона, кг/час 330 На гелиевом ожижителе ОГ–1000, кг/час 560 Для получения жидкого азота, реконденсации паров и транспортировки продукта к местам потребления будет создана новая азотная криогенная система, состоящая из ожижителя азота ОА–1,3 производительностью 1300 кг/ч и двух реконденсаторов паров азота РА–0,5 производительностью 500 кг/час. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

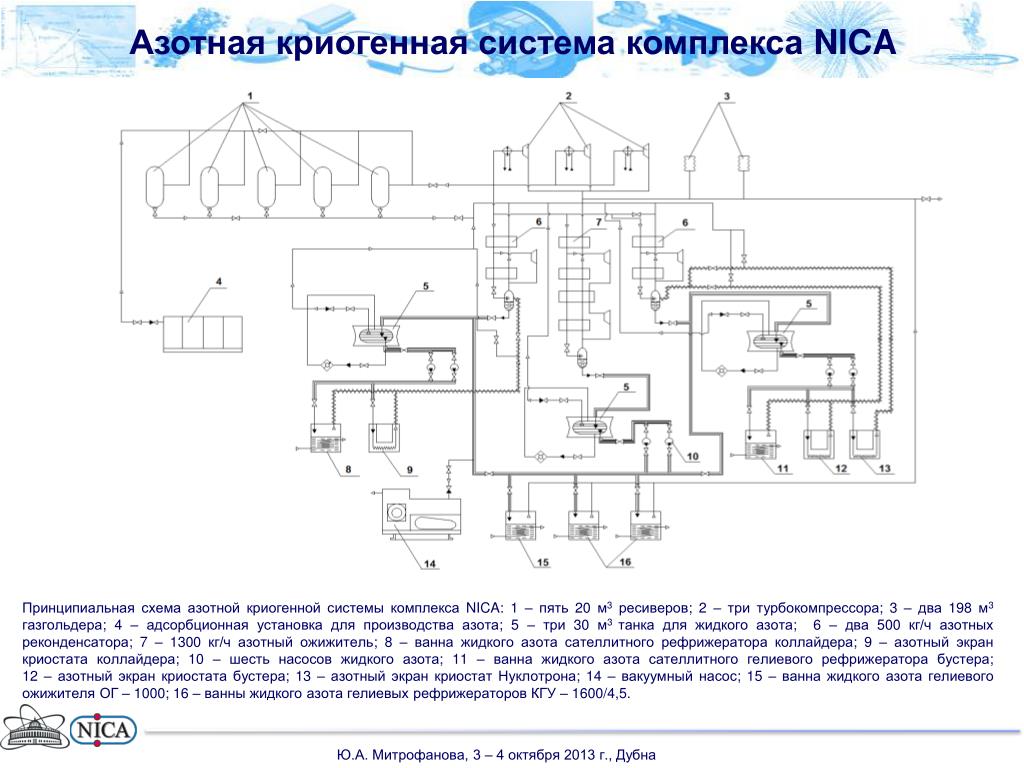

45. Азотная криогенная система комплекса NICA Принципиальная схема азотной криогенной системы комплекса NICA: 1 – пять 20 м3ресиверов; 2 – три турбокомпрессора; 3 – два 198 м3газгольдера; 4 – адсорбционная установка для производства азота; 5 – три 30 м3 танка для жидкого азота; 6 – два 500 кг/чазотных реконденсатора; 7 – 1300 кг/ч азотный ожижитель; 8 – ванна жидкого азота сателлитного рефрижератора коллайдера; 9 – азотный экран криостата коллайдера; 10 – шесть насосов жидкого азота; 11 – ванна жидкого азота сателлитного гелиевого рефрижератора бустера;12 – азотный экран криостата бустера; 13 – азотный экран криостат Нуклотрона; 14 – вакуумный насос; 15 – ванна жидкого азота гелиевого ожижителя ОГ – 1000; 16 – ванны жидкого азота гелиевых рефрижераторов КГУ – 1600/4,5. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

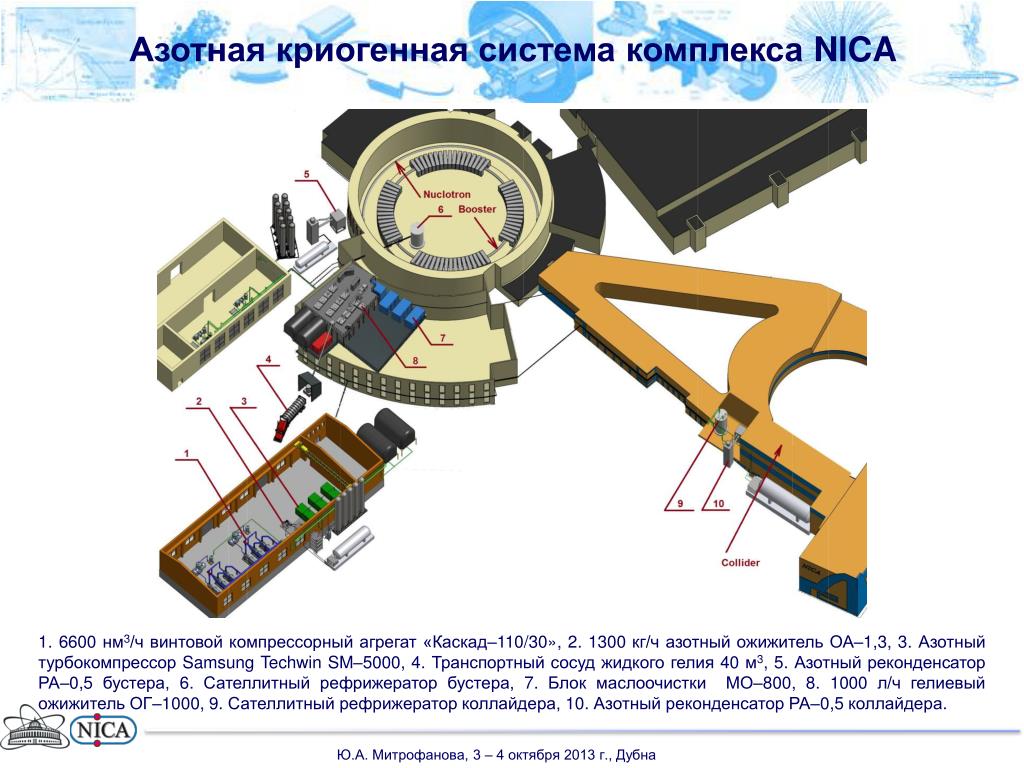

46. Азотная криогенная система комплекса NICA 1. 6600 нм3/ч винтовой компрессорный агрегат «Каскад–110/30», 2. 1300 кг/ч азотный ожижитель ОА–1,3,3. Азотный турбокомпрессор Samsung Techwin SM–5000, 4. Транспортный сосуд жидкого гелия 40 м3, 5. Азотный реконденсатор РА–0,5 бустера, 6. Сателлитный рефрижератор бустера, 7. Блок маслоочистки МО–800, 8. 1000 л/ч гелиевый ожижитель ОГ–1000, 9. Сателлитный рефрижератор коллайдера, 10. Азотный реконденсатор РА–0,5 коллайдера. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна

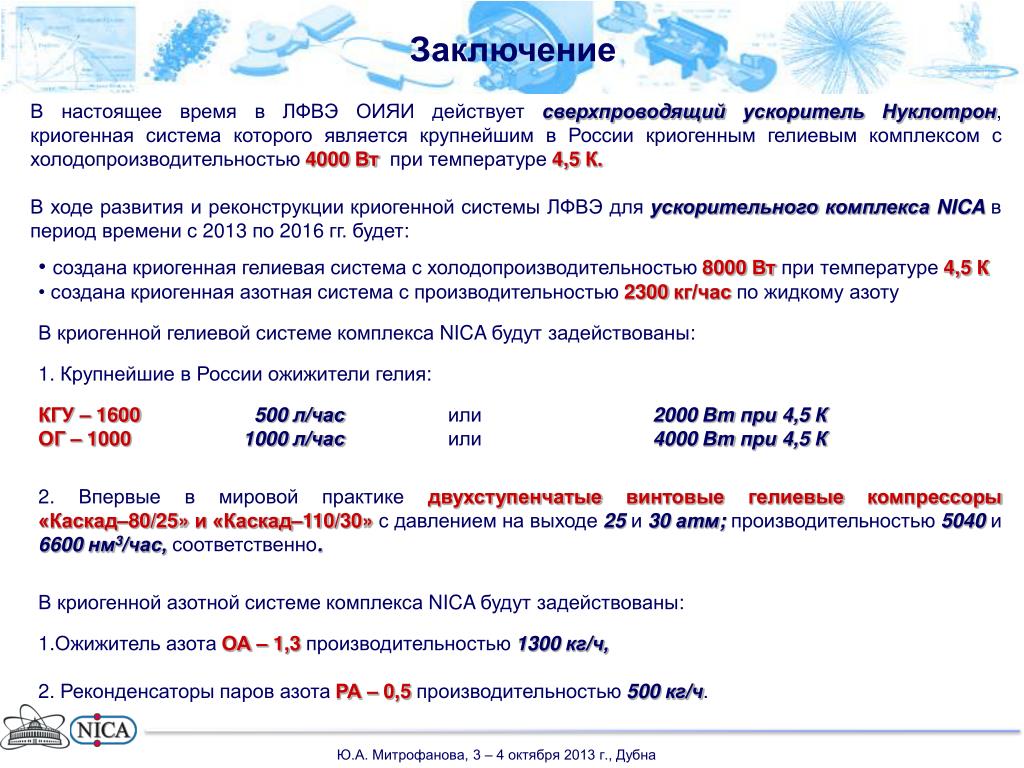

47. Заключение В настоящее время в ЛФВЭ ОИЯИ действует сверхпроводящий ускоритель Нуклотрон, криогенная система которого является крупнейшим в России криогенным гелиевым комплексом с холодопроизводительностью 4000 Вт при температуре 4,5 К. В ходе развития и реконструкции криогенной системы ЛФВЭ для ускорительного комплекса NICA в период времени с 2013 по 2016 гг. будет: • создана криогенная гелиевая система с холодопроизводительностью 8000 Вт при температуре 4,5 К • создана криогенная азотная система с производительностью 2300 кг/час по жидкому азоту • В криогенной гелиевой системе комплекса NICA будут задействованы: • 1. Крупнейшие в России ожижители гелия: • КГУ – 1600500 л/час или 2000 Вт при 4,5 К • ОГ – 10001000 л/час или 4000 Вт при 4,5 К • 2. Впервые в мировой практике двухступенчатые винтовые гелиевые компрессоры «Каскад–80/25» и «Каскад–110/30» с давлением на выходе 25и 30 атм; производительностью 5040 и 6600 нм3/час, соответственно. • В криогенной азотной системе комплекса NICA будут задействованы: • Ожижитель азота ОА – 1,3 производительностью 1300 кг/ч, • 2. Реконденсаторы паров азота РА – 0,5 производительностью 500 кг/ч. Ю.А. Митрофанова, 3– 4 октября 2013 г., Дубна
