鼠标发展史 技术与设计的关系

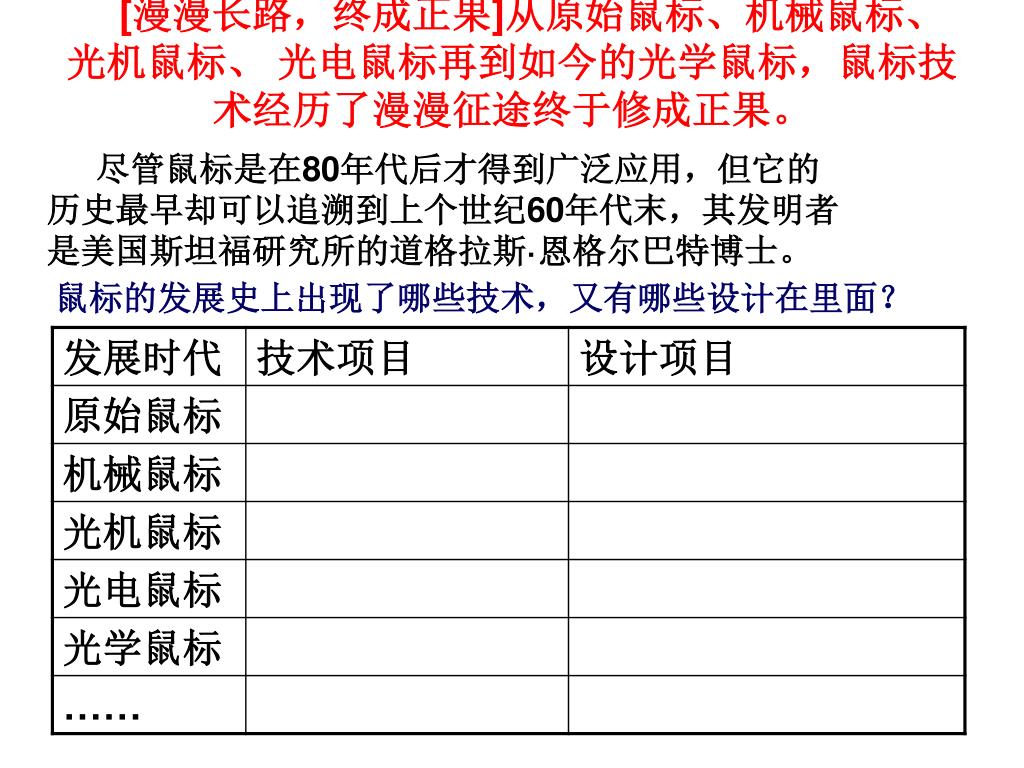

[漫漫长路，终成正果]从原始鼠标、机械鼠标、光机鼠标、 光电鼠标再到如今的光学鼠标，鼠标技术经历了漫漫征途终于修成正果。 尽管鼠标是在80年代后才得到广泛应用，但它的历史最早却可以追溯到上个世纪60年代末，其发明者是美国斯坦福研究所的道格拉斯·恩格尔巴特博士。 鼠标的发展史上出现了哪些技术，又有哪些设计在里面？
原始鼠标：1964年 道格拉斯•恩格尔巴特博士 原理：移动引起电阻变化， 实现光标定位和控制 结构：互相垂直的片状圈轮，轮转动，改变阻值 作用：代替上下左右四键，只能用来定位 命名：尾部拖着一条数据连线，看起来很像一只小老鼠，后来 人们干脆就直接将它称为“Mouse” 1968年申请专利
纯机械鼠标：技术试验品，没有真正量产制造 原理：纯数字技术 结构：可四向滚动的胶质滚球，滚球转动， 带动X、Y转轴末端圆形译码轮，译码轴上 的金属片与电刷接触，出现接通断开形态。 改进：性能改善，灵敏度、精度提高， 成本低 缺陷：定位精度不够，磨损厉害
光学机械式鼠标：1983(机械鼠标、滚轮鼠标) 结构：发光二极管和感光芯片，光栅码盘 （1907年发明，1960年现代发光二极管） 改进：精度、可靠性、灵敏度提高 ——真正的鼠标时代 缺陷：底部小球易脏，影响光线通过 需要经常清洗
光电鼠标： 结构:两个发光二极管，感光芯片，控制 芯片，带有网格的反射板 原理：X、Y发光二极管发光照射在反射 板上，反射经过镜头组件传递后照射在 感光芯片上，感光芯片将光信号转变为 数字信号，送到定位芯片中，产生X-Y 偏移数据 改进：精度提高 缺陷：依赖反射板，移动方向必须与网格纹理垂直，造价高
光学鼠标：1999年 光学引擎 控制芯片 结构：发光二极管、微型摄像头、 光学引擎和控制芯片 原理：发光二极管照亮底部表面，摄像头拍摄， 不同图像传感光学引擎进行数字化处理， 光学引擎中的定位DSP芯片对图像数字 矩阵分析，比较位置变化信息，判断鼠 标移动方向和距离，转换为坐标偏移量
光学鼠标： 光学定位芯片 滚轮 优点：各项完美指标，2001年后用户不断增加 同时光学鼠标技术不断发展，分辨率提高到800 dpi精度，刷新频率每秒6000次，色盲症也解决， 成本下滑，只要30-40元
光学鼠标： 缺陷：必须在粗糙表面才行，若是像镜面、漆面等光滑表面， 则不能很好使用 激光鼠标，解决了光学鼠标的问题
