Presentation Transcript

  1. 回路設計シミュレータを使おう １．ＰＳｐｉｃｅ入門 昔は，回路図を描いて 素子名やノード番号を付けて テキスト形式で接続状態を 指定してたけど…

  2. １．１　ＰＳｐｉｃｅとは パソコン上で回路図を描けば Ｓｐｉｃｅ用のデータが生成される

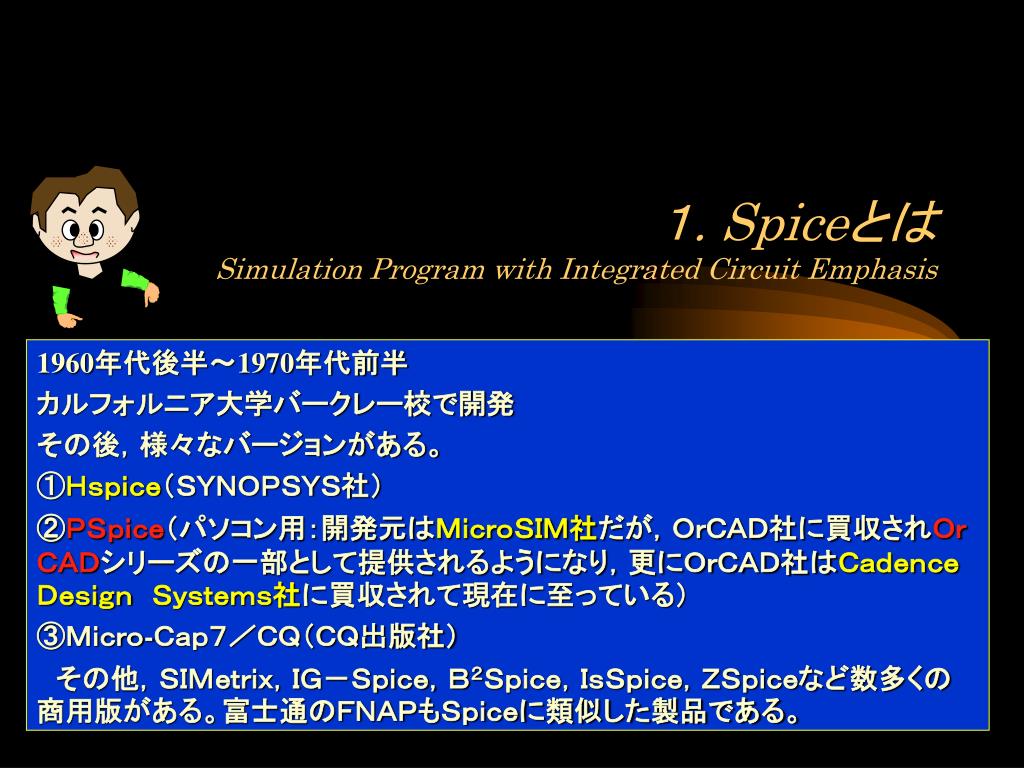

  3. １. SpiceとはSimulation Program with Integrated Circuit Emphasis 1960年代後半～1970年代前半 カルフォルニア大学バークレー校で開発 その後，様々なバージョンがある。 ①Ｈｓｐｉｃｅ（ＳＹＮＯＰＳＹＳ社） ②ＰＳｐｉｃｅ（パソコン用：開発元はＭｉｃｒｏＳＩＭ社だが，ＯｒＣＡＤ社に買収されＯｒＣＡＤシリーズの一部として提供されるようになり，更にＯｒＣＡＤ社はＣａｄｅｎｃｅ　Ｄｅｓｉｇｎ　Ｓｙｓｔｅｍｓ社に買収されて現在に至っている） ③Ｍｉｃｒｏ-Ｃａｐ７／ＣＱ（ＣＱ出版社） 　その他，ＳＩＭｅｔｒｉｘ，ＩＧ－Ｓｐｉｃｅ，Ｂ２Ｓｐｉｃｅ，ＩｓＳｐｉｃｅ，ＺＳｐｉｃｅなど数多くの商用版がある。富士通のＦＮＡＰもＳｐｉｃｅに類似した製品である。

  4. Ｓｐｉｃｅによる回路のテキスト形式 １ *** sample001 *** (コメント） .options post (オプション指定） Vs 1 0 (ノード1と0の間に電圧源) Ra 1 0 1k (ノード1と0の間に1kオームの抵抗) .dc Vs 0 5 0.1 (Vsの電圧を0.1V刻みで 0～ 5Vで変化させてDC解析を行う) .probe I(Ra) (Raを流れる電流を観測) .end (記述終り) ＋ Ｖａ 0V～５Ｖ Ｓｔｅｐ　０．１Ｖ Ｒａ 1ｋΩ － ０

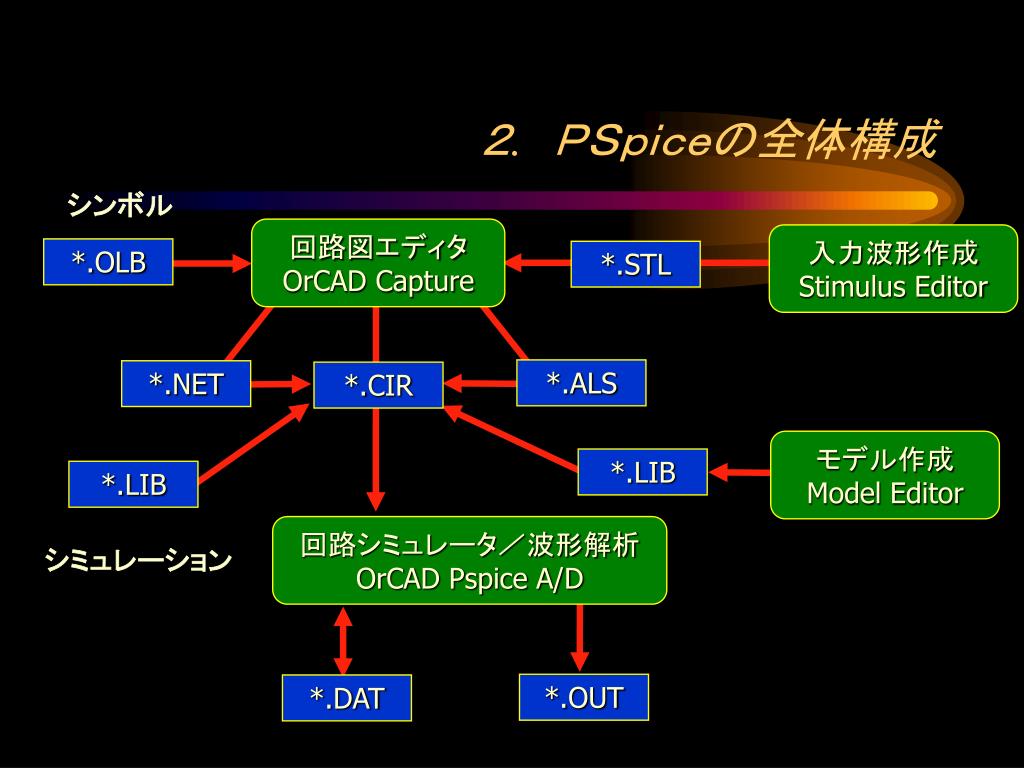

  5. ２.　ＰＳｐｉｃｅの全体構成 シンボル 回路図エディタ OrCAD Capture 入力波形作成 Stimulus Editor *.OLB *.STL *.ALS *.NET *.CIR モデル作成 Model Editor *.LIB *.LIB 回路シミュレータ／波形解析 OrCAD Pspice A/D シミュレーション *.OUT *.DAT

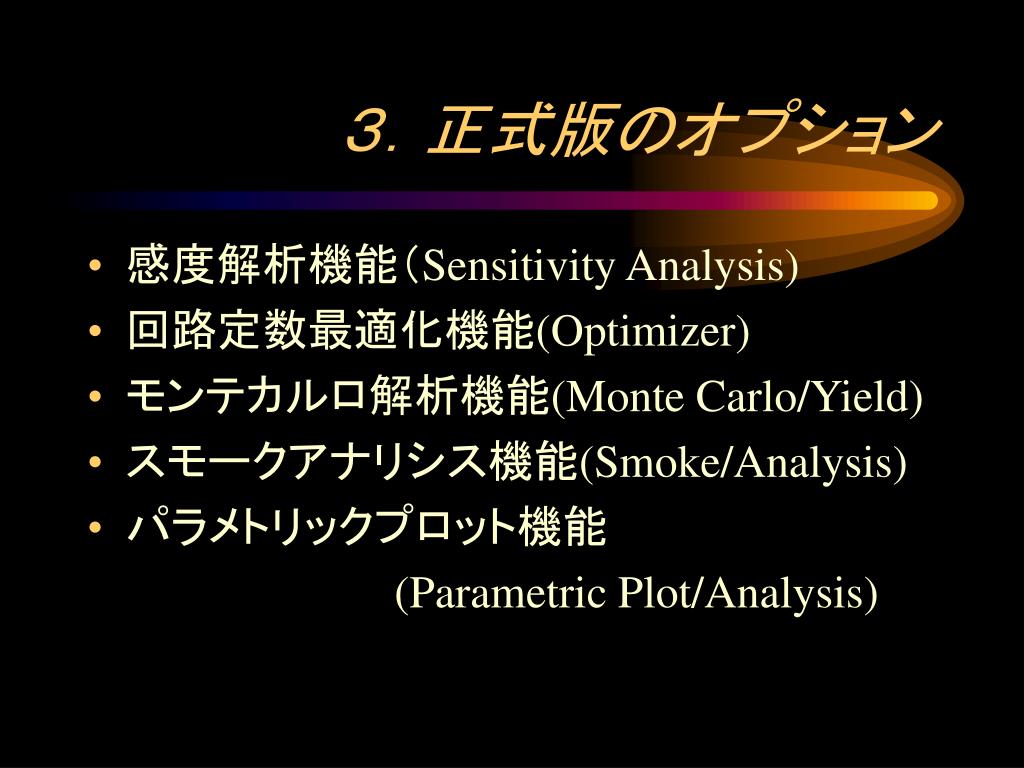

  6. ３．正式版のオプション • 感度解析機能（Sensitivity Analysis) • 回路定数最適化機能(Optimizer) • モンテカルロ解析機能(Monte Carlo/Yield) • スモークアナリシス機能(Smoke/Analysis) • パラメトリックプロット機能 (Parametric Plot/Analysis)

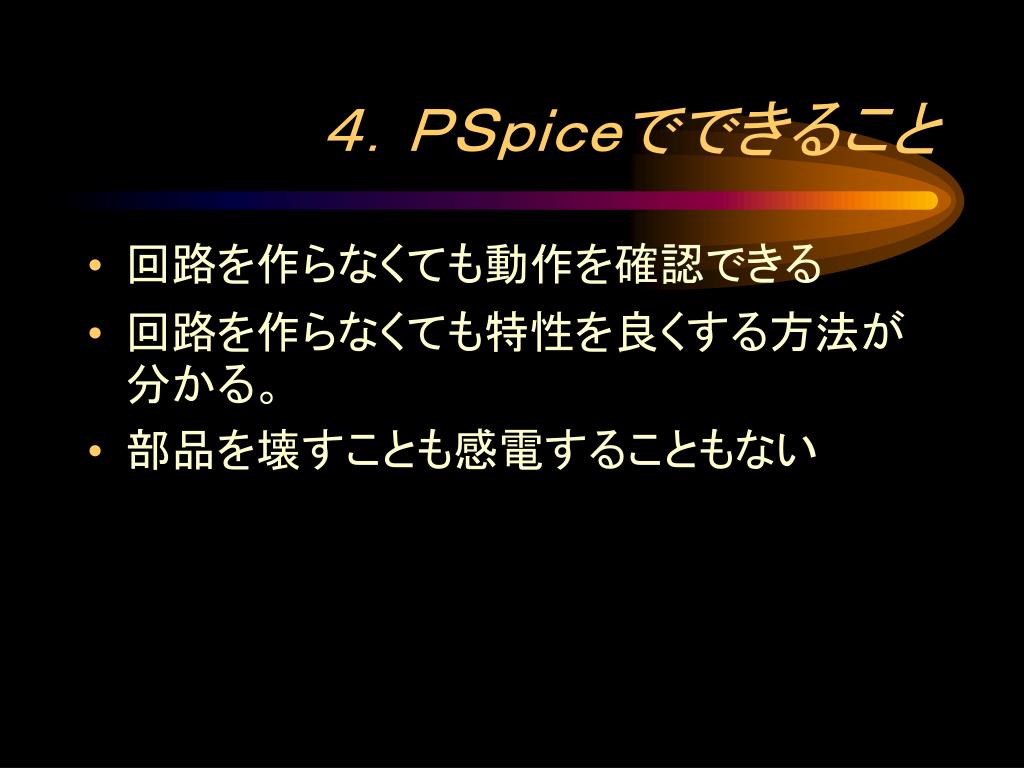

  7. ４．ＰＳｐｉｃｅでできること • 回路を作らなくても動作を確認できる • 回路を作らなくても特性を良くする方法が分かる。 • 部品を壊すことも感電することもない

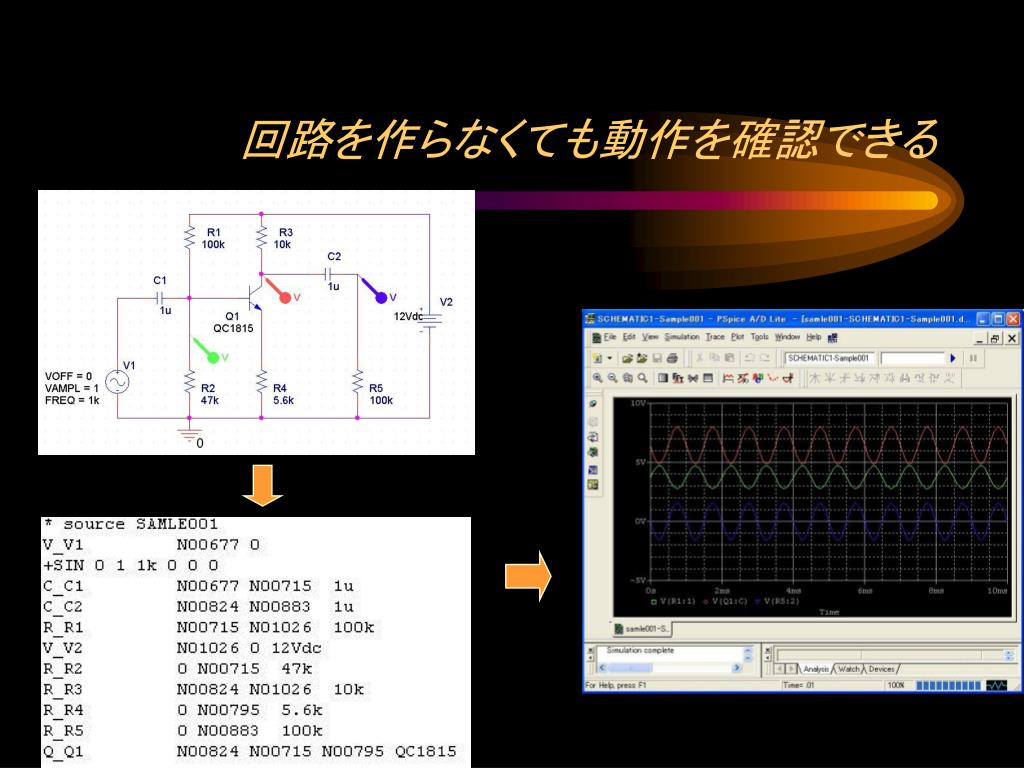

  8. 回路を作らなくても動作を確認できる

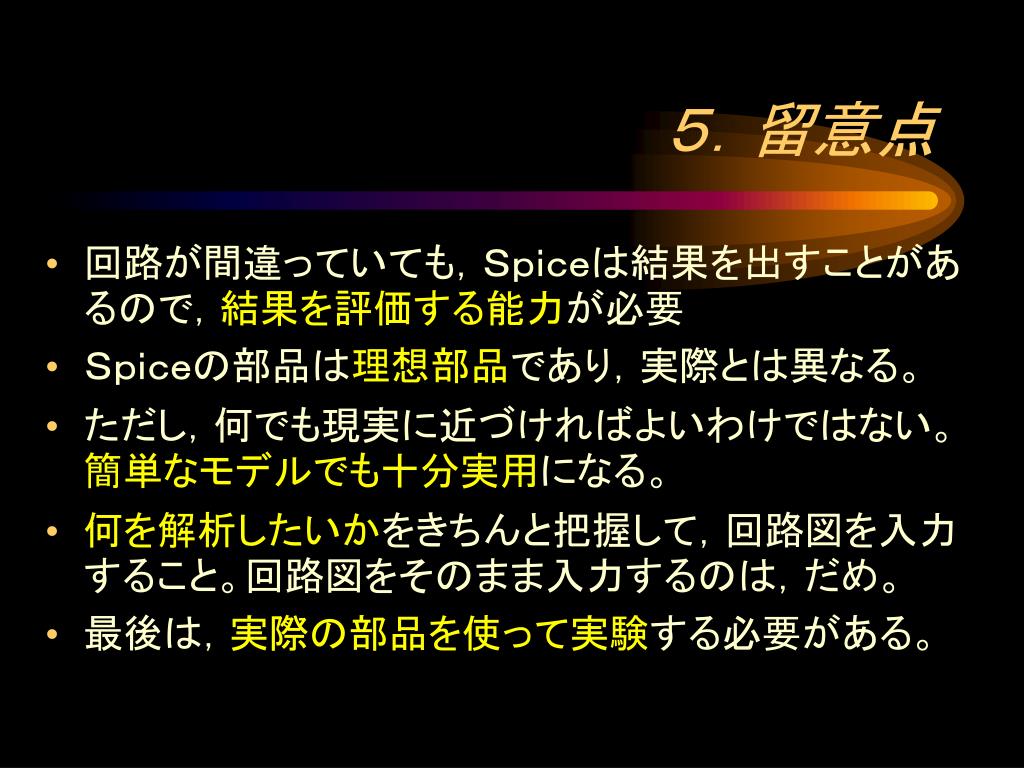

  9. ５．留意点 • 回路が間違っていても，Ｓｐｉｃｅは結果を出すことがあるので，結果を評価する能力が必要 • Ｓｐｉｃｅの部品は理想部品であり，実際とは異なる。 • ただし，何でも現実に近づければよいわけではない。簡単なモデルでも十分実用になる。 • 何を解析したいかをきちんと把握して，回路図を入力すること。回路図をそのまま入力するのは，だめ。 • 最後は，実際の部品を使って実験する必要がある。

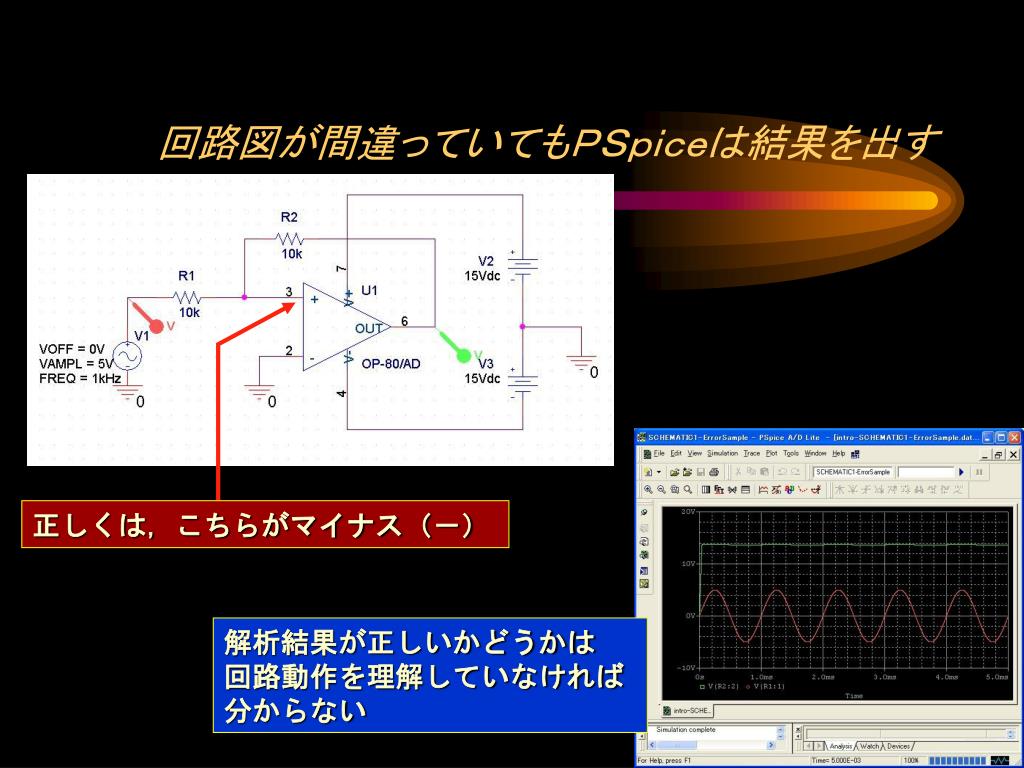

  10. 回路図が間違っていてもＰＳｐｉｃｅは結果を出す回路図が間違っていてもＰＳｐｉｃｅは結果を出す 解析結果が正しいかどうかは 回路動作を理解していなければ 分からない 正しくは，こちらがマイナス（－）

  11. Ｓｐｉｃｅの部品は理想部品であり，実際とは異なる。Ｓｐｉｃｅの部品は理想部品であり，実際とは異なる。 実際の コンデンサ 理想の コンデンサ

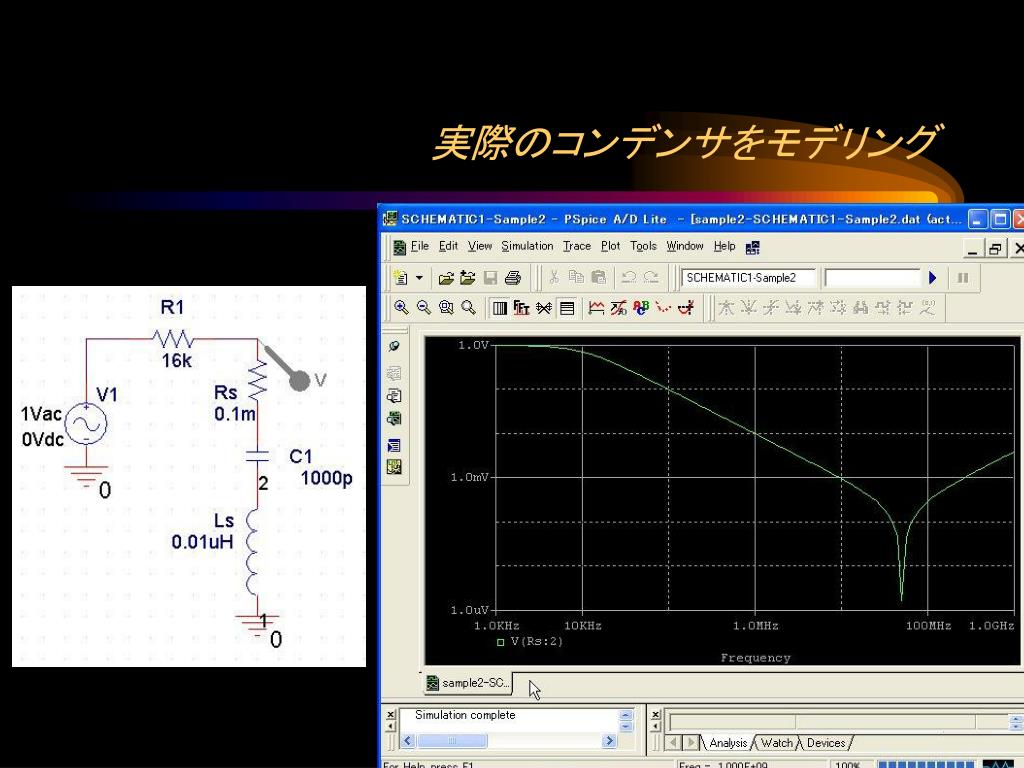

  12. 実際のコンデンサをモデリング

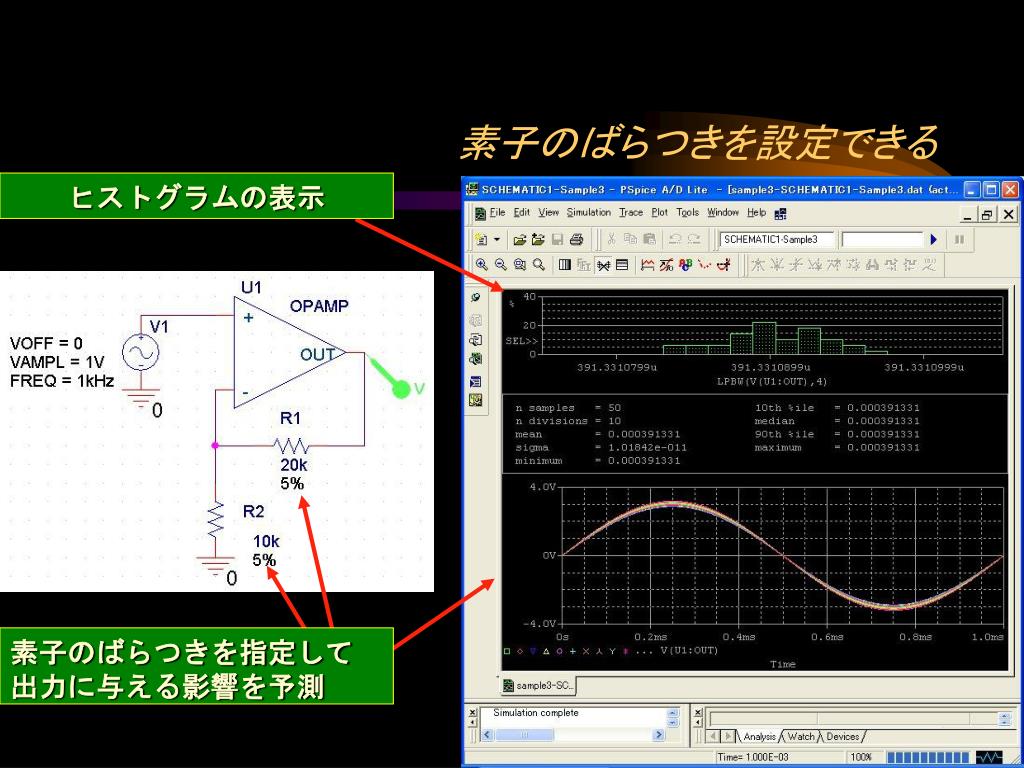

  13. 素子のばらつきを設定できる ヒストグラムの表示 素子のばらつきを指定して 出力に与える影響を予測
