  1. 人工溼地應用於水產養殖污泥之穩定與去除 Aquaculture sludge removal and stabilization within created wetlands

  2. 作者：Steven T. Summerfelt, Paul R. Adler, D. Michael Glenn, Ricarda N. Kretschmann 出處：Aquacultural Engineering 19 (1999) 81–92 指導老師：王裕文 老師 報告學生：楊雯惠 報告時間：10月26日上午10點 報告地點：農藝館112

  3. 溼地Wetland • 內陸濕地：包括淡水沼澤、淡水池塘、灌木沼澤、低地闊葉林、木本森林沼澤等。 • 沿海濕地：包括海岸沼澤、泥質灘地及紅樹林沼澤等。

  4. 濕地的功能及重要性 1.防洪護岸。 2.調節地下水水位。 3.積存懸浮物、淨化水質。 4.維護漁業資源。 5.野生動植物的庇護所。 6.娛樂、自然教學。

  5. 溼地的危機 • 濕地被大量填土做為住宅區、魚塭、工業區、公園遊樂區。 • 溼地也成為各級政府做為處理垃圾的選擇。 • 濕地的保存往往被窄化為「保護水鳥」的小事。 • 大量濕地被破壞後，產生其他嚴重的問題。

  6. 大綱 • 前言 • 材料與方法 • 結果與討論 • 結論

  7. 大綱 • 前言 • 水產養殖污泥 • 人造溼地系統 • 培地茅 • 材料與方法 • 結果與討論 • 結論

  8. 水產養殖污泥 • 水產養殖污泥中含有大量的固形物以及營養物 • 水產養殖污泥可應用在土地上做為農作物的肥料 • 循環利用固形物最常用的兩種方法是土地施用和堆肥

  9. 土地施用的困難 • 為了防止逕流及地下水受到污染，訂定規則來規範堆肥及其它有機廢棄物直接施用於土地。 • 在人口密集區，污泥臭味的問題是一個限制土地施用的原因。 • 搬運費用也是污泥處理上一項花費頗多的因素。

  10. HFW,水平流式溼地系統 • 配合生產週期的水期進行淹水及排水的處理 。 • 應用在處理高濃度水產養殖廢水以及其他農業、民生和工業廢水 。 • 通常不做為放流濃縮污泥的工具

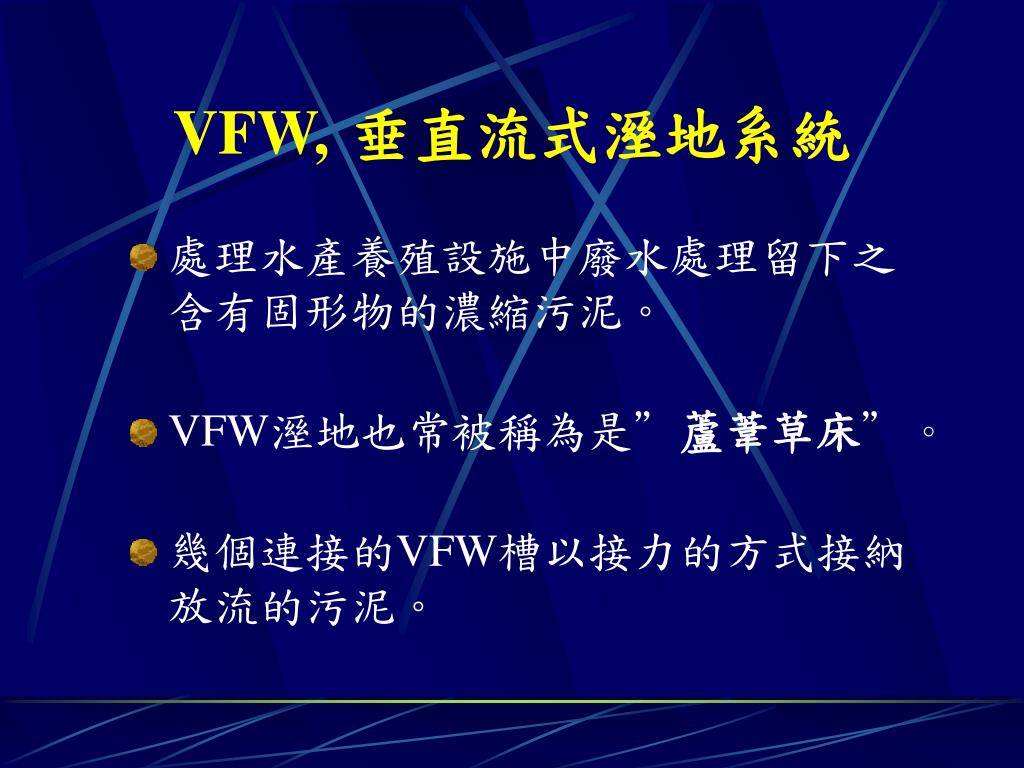

  11. VFW,垂直流式溼地系統 • 處理水產養殖設施中廢水處理留下之含有固形物的濃縮污泥。 • VFW溼地也常被稱為是”蘆葦草床”。 • 幾個連接的VFW槽以接力的方式接納放流的污泥。

  12. Vetiver,培地茅 • 所能夠適應的土壤質地以及土壤酸鹼值的範圍廣。 • 可以做為一過濾裝置。 • 培地茅的根系生長快速 。 • 會長高的草籬。 • 培地茅屬於旱生植物又屬於水生植物 。 沙地，壤土、黏土等各種質地的土壤皆可生長。 土壤的酸鹼值的適應範圍：pH 3~9.5

  13. Vetiver,培地茅 • 所能夠適應的土壤質地以及土壤酸鹼值的範圍廣。 • 可以做為一過濾裝置。 • 培地茅的根系生長快速 。 • 會長高的草籬。 • 培地茅屬於旱生植物又屬於水生植物 。

  14. Vetiver,培地茅 • 所能夠適應的土壤質地以及土壤酸鹼值的範圍廣。 • 可以做為一過濾裝置。 • 培地茅的根系生長快速 。 • 會長高的草籬。 • 培地茅屬於旱生植物又屬於水生植物 。 三個月可達一公尺深，一年可達三公尺深，平均長成的根系可達五公尺

  15. Vetiver,培地茅 • 所能夠適應的土壤質地以及土壤酸鹼值的範圍廣。 • 可以做為一過濾裝置。 • 培地茅的根系生長快速 。 • 會長高的草籬。 • 培地茅屬於旱生植物又屬於水生植物 。 生長點埋在距土表下約1-2公分處，當土表加厚，生長點會隨之向上抬伸以維持適當的距離

  16. Vetiver,培地茅 • 所能夠適應的土壤質地以及土壤酸鹼值的範圍廣。 • 可以做為一過濾裝置。 • 培地茅的根系生長快速 。 • 會長高的草籬。 • 培地茅屬於旱生植物又屬於水生植物 。

  17. 大綱 • 前言 • 材料與方法 • 污泥的前處理 • 人工溼地之配置 • 結果與討論 • 結論

  18. 污泥前處理 腐化槽 調勻槽 人造溼地單元 漁塭

  19. 水產養殖污泥 • 污泥來源the Freshwater Institute的再生循環鱒魚生產系統 • 污泥放流速率每年每平方公尺約30kg乾燥固形物 • 人工溼地框槽的尺寸3.7 X 1.2 X 0.8-m

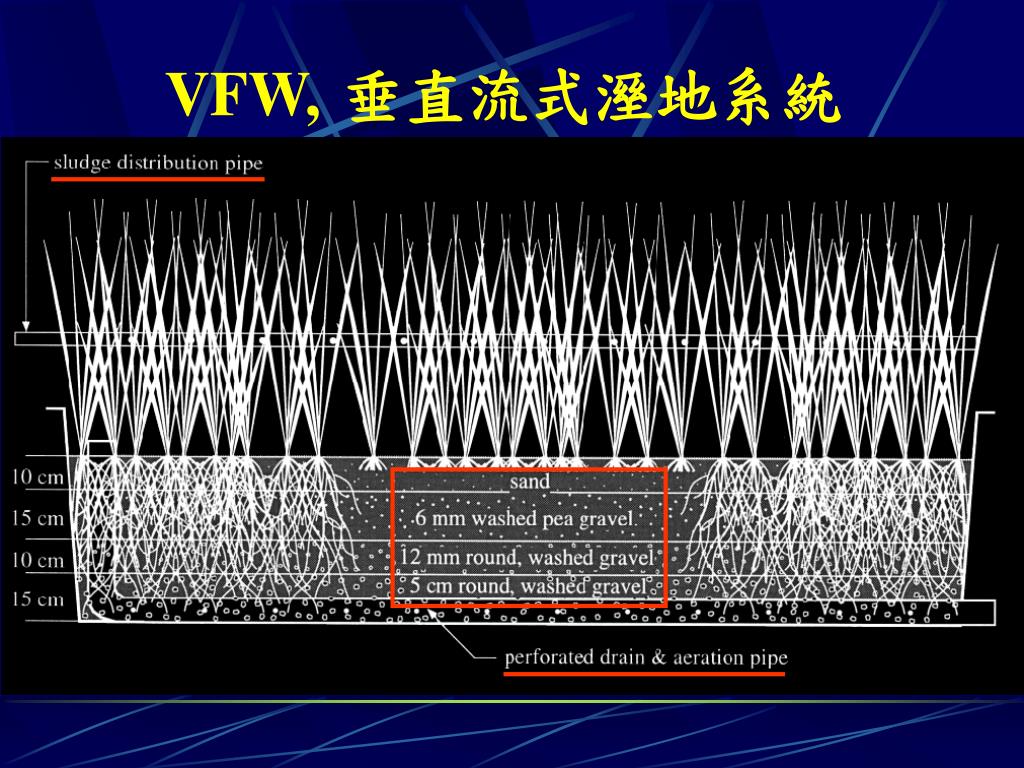

  20. VFW,垂直流式溼地系統

  21. HFW,水平流式溼地系統

  22. 大綱 • 前言 • 材料與方法 • 結果與討論 • 調查資料 • 結果探討 • 結論

  23. 調查數據 97% 98% 91% 81% 96% 97% 71% 29%

  24. 懸浮固形物(Suspended solids) 固形物大致包括： 溶解固形物(Dissolved solids)

  25. 發生大量的礦化作用 溼地處理的污泥其總揮發性固形物(TVS)含量比未處理之污泥低很多。

  26. 透過物理機械作用 • 微生物處理作用

  27. 調查數據[續] 80000% 93% 89% 90% 570% 92% 86% 82%

  28. 顯示有需氧細菌的活動 例如硝化作用

  29. 為什麼VFW的生成物比HFW來得多？ • VFW的空隙較大 • 脫氮作用

  30. kjeldahl nitrogen(凱氏氮) 氨氮(NH3-N) + 有機氮

  31. 有機態氮是氮進入溼地的主要型式 TAN在進流水及出流水分別測得之數據為： 進流水：10-20mg/l 出流水：100-150mg/l 5-15倍 TAN及硝酸鹽則是氮離開溼地主要型式

  32. 與一般推薦做法相反 特別的操作 • 使用較稀薄的污泥一般：1-7% 本實驗：5% • 半連續的方式放流 • 較高的水力負載率每天1.35公分的水深

  33. 檢討 • 培地茅功能未完全達到目的使培地茅草籬長成後再進行污泥處理 • VFW槽後段植株無法再生原因不能斷定

  34. 大綱 • 前言 • 材料與方法 • 結果與討論 • 結論

  35. 有效地穩定與去除水產養殖污泥 • 利用這種簡單、好維持並具植生的濕地系統來處理民生廢水或是水產養殖污泥 • 成為就地掩埋法的替代方法

  36. 謝謝大家!
