  1. 機 械 設 計 第 四 章 不同型態負荷的設計

  2. 4-1 負荷型態 靜態負荷 完全反向覆變負荷 變動負荷 震動或衝擊負荷 任意負荷

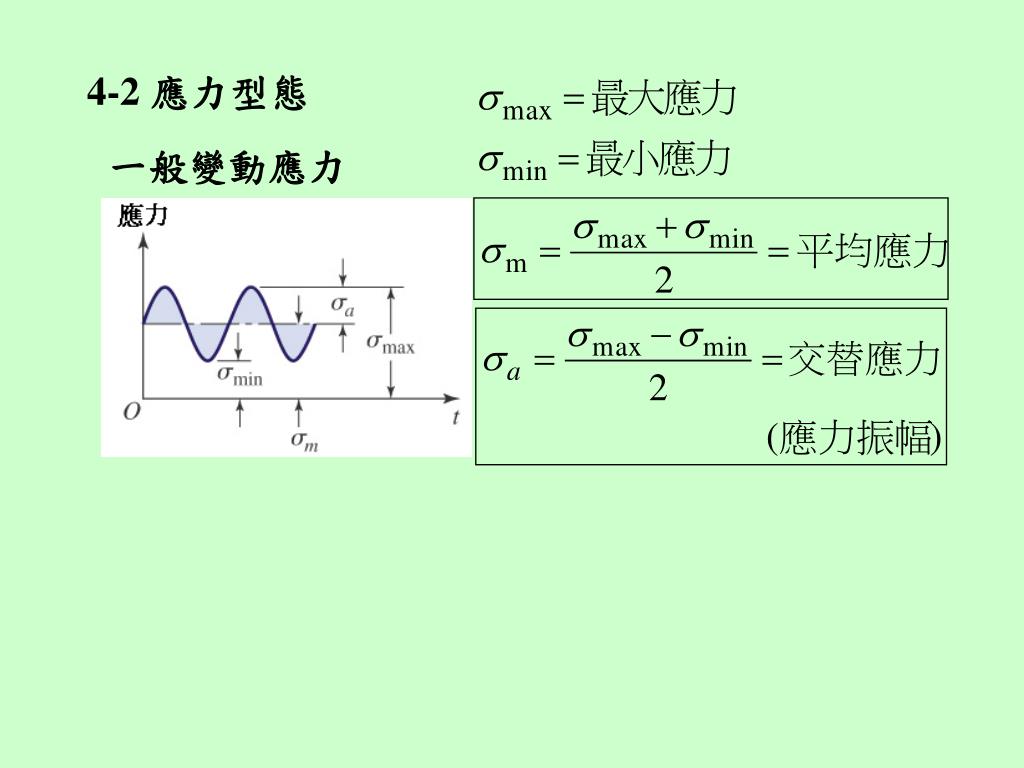

  3. 4-2 應力型態 一般變動應力

  4. 靜態應力

  5. 完全反向覆變應力 材料疲勞試驗

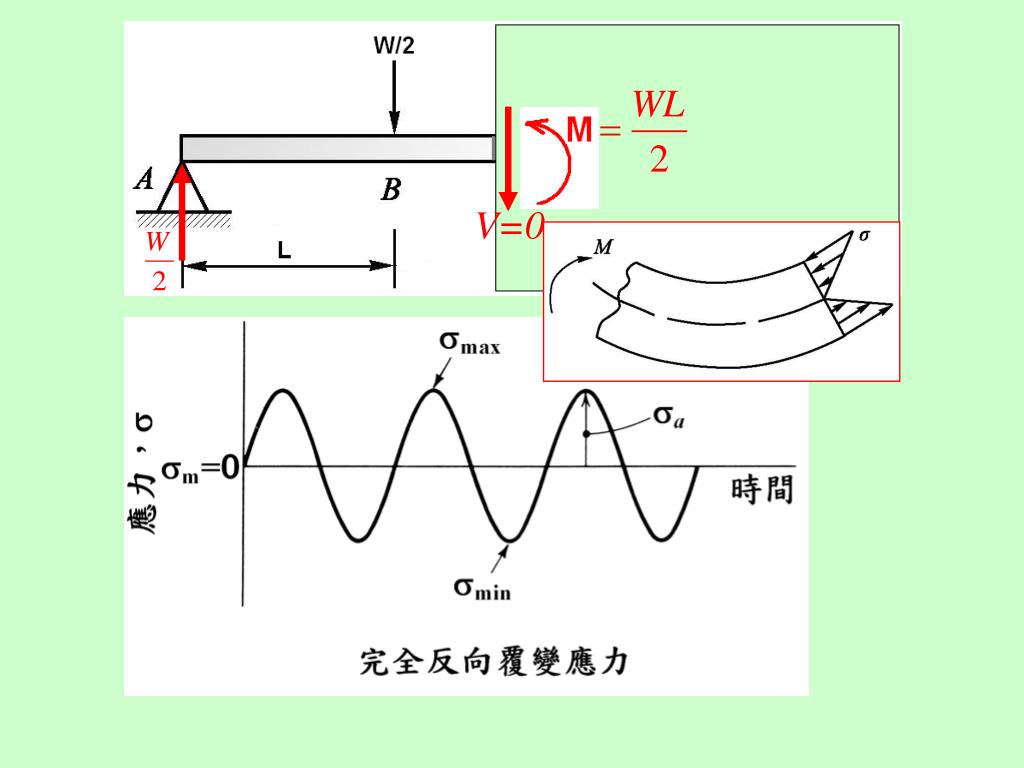

  6. V =0

  7. [例題] 對圖示 平板彈簧，求 其最大應力、 最小應力、平 均應力與交替 應力。已知 L=65mm、 t=0.80mm、 b=6.0mm， 撓度 ymin=3.0mm、 ymax=8.0mm。

  8. [解] 附錄6 附錄3：鋼之彈性 模數 E=207GPa

  9. 4-3 疲勞強度 材料抵抗疲勞負荷的能力稱為疲勞強度。 疲勞強度 endurance strength 在疲勞應力作用下，材料可在某固定次數 週期性負荷下確保安全。 若此週期數為無限多次時，當時的應力值 稱為耐久限(endurance limit)。

  10. 對於沒有耐久限的材料(如鋁)，在某一疲勞強度對於沒有耐久限的材料(如鋁)，在某一疲勞強度 下致使破壞的週期數應該加以記錄。

  11. 4-4 影響疲勞強度的因素 ․斷面尺寸：尺寸因數 CS ․材料材質：材質因數 Cm

  12. ․表面光製：表面加工情況會影響疲勞強度

  13. ․應力型態：應力型式因數 Cst

  14. ․應力集中：疲勞破壞常發生在應力集中處 ․材料缺陷 ․溫度 ․不均勻的材料性質 ․殘留應力 ․腐蝕和環境因素 ․材料氮化處理可提高疲勞強度

  15. 4-5 估計真實疲勞強度 [例題4-2] 一直徑1.75 in，由AISI 1050冷拉鋼 切削而成的軸，在承受旋轉彎曲負荷下，估 算其疲勞強度為何？ [解] 附錄3：1050冷拉鋼之抗拉(極限)強度為100ksi 再利用圖5-9：切削加工曲線

  16. 38

  17. 直徑1.75 in 鍛鋼 彎曲負荷

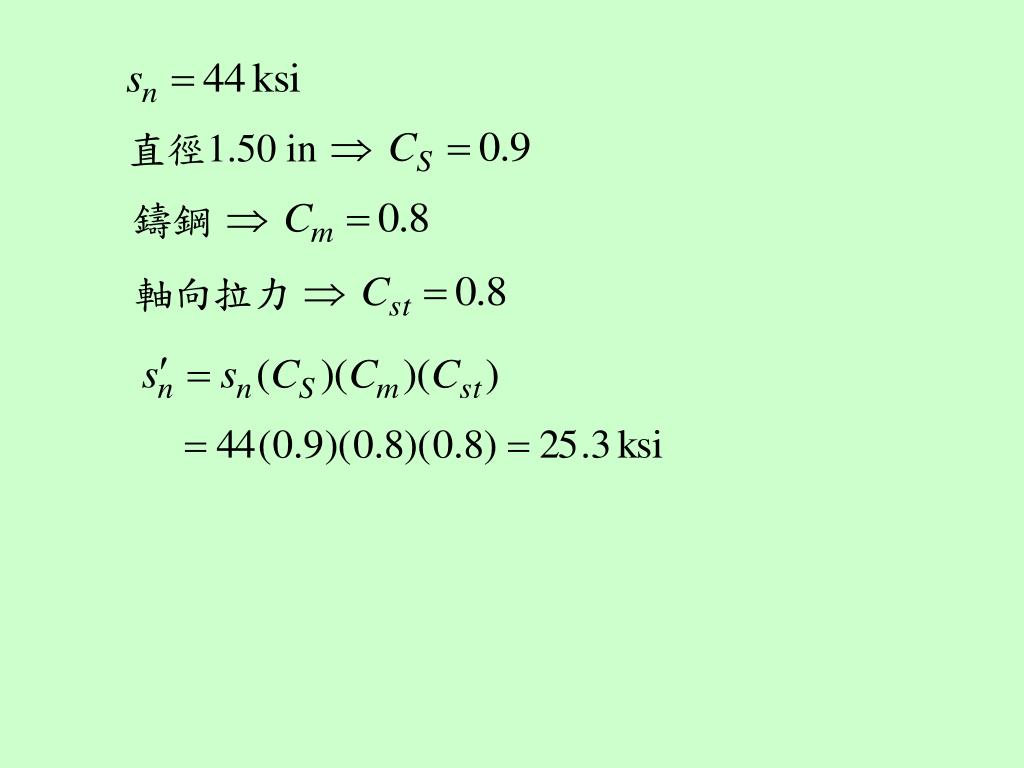

  18. [例題4-3] 一極限強度為120 ksi之切削加工鑄鋼 拉力桿，斷面尺寸為1.50 in平方，若承受完全 反向覆變軸向力，試估算其疲勞強度為何？ [解] 利用圖5-9：切削加工曲線

  19. 44

  20. 直徑1.50 in 鑄鋼 軸向拉力

  21. [例題4-4] 一熱軋AISI 1137鋼製成之直徑25 mm圓 棒，若此棒用以承受完全反向扭轉負荷，試估算 其疲勞強度為何？ [解] 附錄3：1137熱軋鋼之抗拉(極限)強度為607 MPa 再利用圖5-9：熱軋曲線

  22. 180

  23. 直徑25 mm 鍛鋼 完全反向扭轉負荷

  24. 4-6 對不同型態負荷的設計 ․機械元件在使用時，實際應力應不大於 設計應力，即可達安全的要求。設計應 力亦可稱工作應力、容許應力，或安全 應力。

  25. 4-7 破壞的預估 預測破壞的理論： 最大正向應力理論 最大剪應力理論 (又稱 von Mises理論) 最大畸變能理論 Soderberg準則

  26. 最大正向應力理論 當最大正向應力超過材料的極限強度時， 材料將產生破壞。 適用於脆性材料的破壞預測。

  27. 最大剪應力理論 當最大剪應力超過材料在拉伸實驗中 試片開始降伏時的最大剪應力時，材 料將產生降伏。 常用於延性材料在完全反覆正向應力、 剪應力，或二者結合下的設計使用。

  28. (von Mises理論) 最大畸變能理論 可非常準確的預測延性材料在承受靜態負荷 或完全反覆正向應力、剪應力，或二者合成 應力時的破壞。

  29. 1 2 莫爾圓

  30. 對變動應力而言的Soderberg準則 變動應力是指零件承受一平均應力再加上 一交替應力。

  31. 4-8 設計因數，N 設計因數是一衡量元件受負載情況下的相對 安全性指標。 設計因數，N，的定義如下 設計應力有時也稱容許應力；機械元件在使 用時的實際應力應小於此設計應力。

  32. 在課本中建議的設計因數為 1. 對結構或機械元件在正常情況下。選用 延性材料，且材料性質、負荷及應力分 析的正確性仍有些疑問時，用N = 3。 2. 靜態結構。選用延性材料，且材料性質、 負荷及操作情況都已確知時，用N = 2。 3. 靜態結構。選用脆性材料，且材料性質、 負荷及操作情況都已確知時，用N = 3。

  33. 4. 機械元件。選用脆性材料，且材料性質、 負荷及應力分析都不確定時，用N = 4或更 高。 5. 機械元件。選用延性材料，且材料性質、 負荷及應力分析都不確定時，特別是在震 動或衝擊負荷下，用N = 4或更高。

  34. 4-9 決定設計因數或設計應力的方法 使用符號定義如下

  35. 情況A：靜態負荷下的脆性材料 情況A1：拉應力 設計應力 情況A2：壓應力

  36. 情況A：靜態負荷下的脆性材料 (續) 情況A3：雙軸向應力 先求出主應力 1 與 2 若 1 與 2 皆為拉應力  使用情況 A1 若 1 與 2 皆為壓應力  使用情況 A2 若 1 與 2 為一正一負，則

  37. 情況B：疲勞負荷下的脆性材料 疲勞負荷下通常都不使用脆性材料 ，故此 情況下無適當公式可用，僅能依實驗以確 保安全。

  38. 情況C：靜態負荷下的延性材料 情況C1：最大剪應力理論

  39. 情況C：靜態負荷下的延性材料 (續) 情況C2：畸變能理論 先求出主應力 1與 2

  40. 情況D：完全反向覆變正向應力 先求出覆變應力 的最大振幅值 (max)

  41. 情況E：完全反向扭轉剪應力 若最大振幅值為 max 情況E1：最大剪應力理論

  42. 情況E：完全反向扭轉剪應力 (續) 最大振幅值為 max max 情況E2：畸變能理論

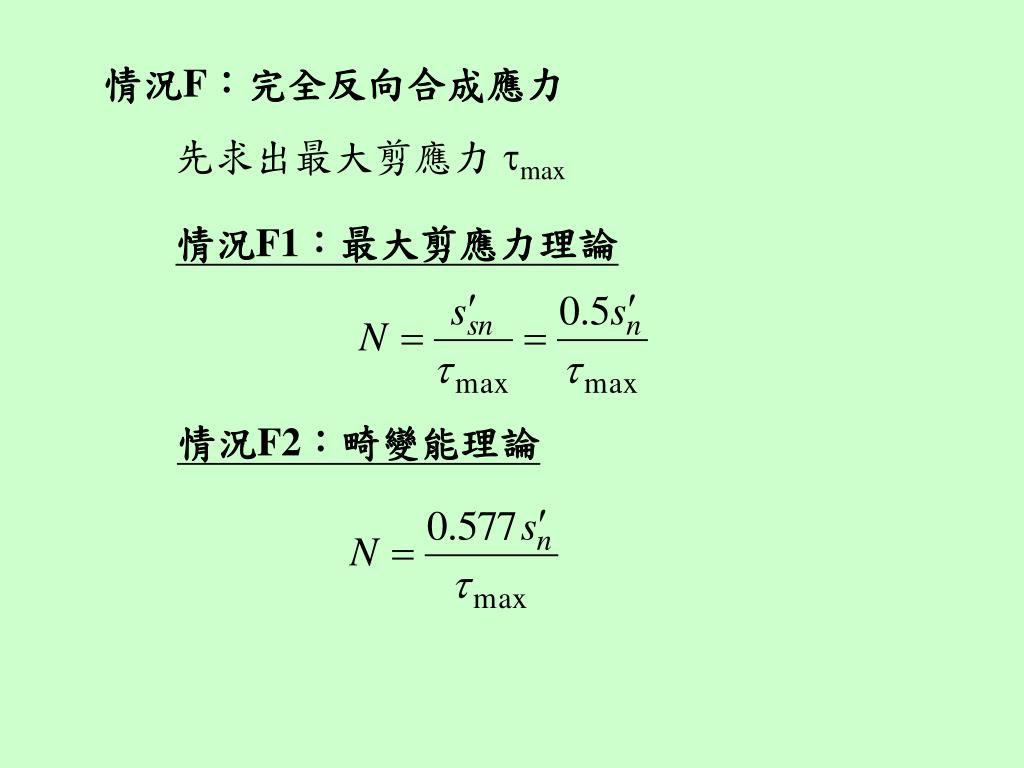

  43. 情況F：完全反向合成應力 先求出最大剪應力 max 情況F1：最大剪應力理論 情況F2：畸變能理論

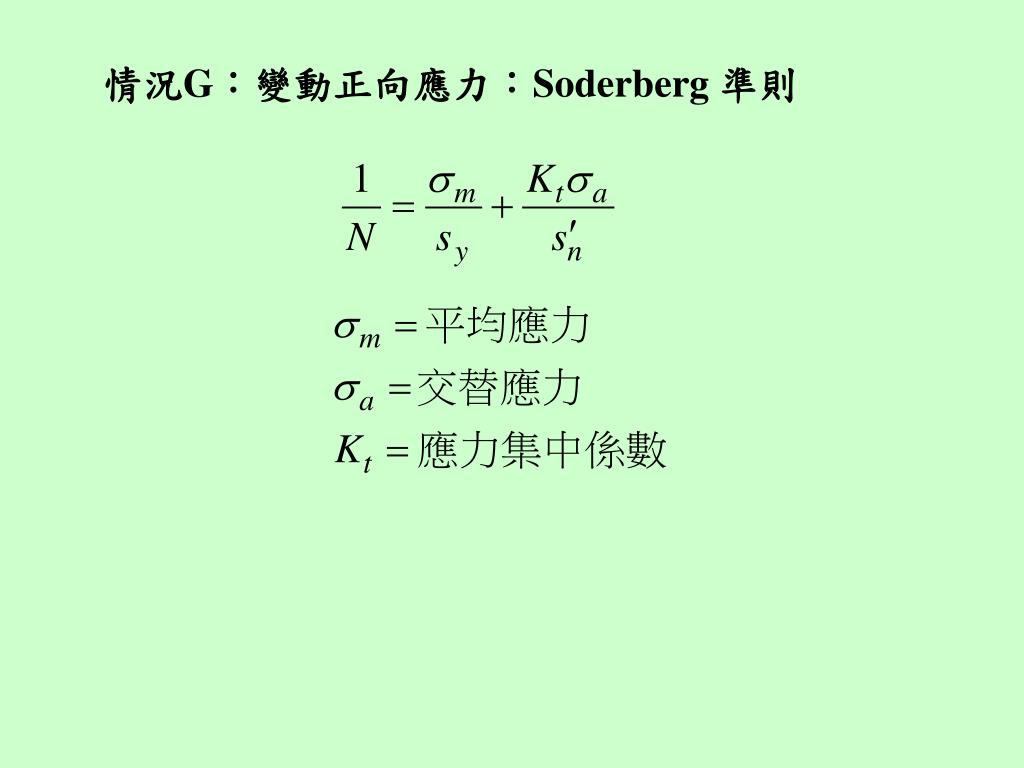

  44. 情況G：變動正向應力：Soderberg 準則

  45. 情況H：變動剪應力

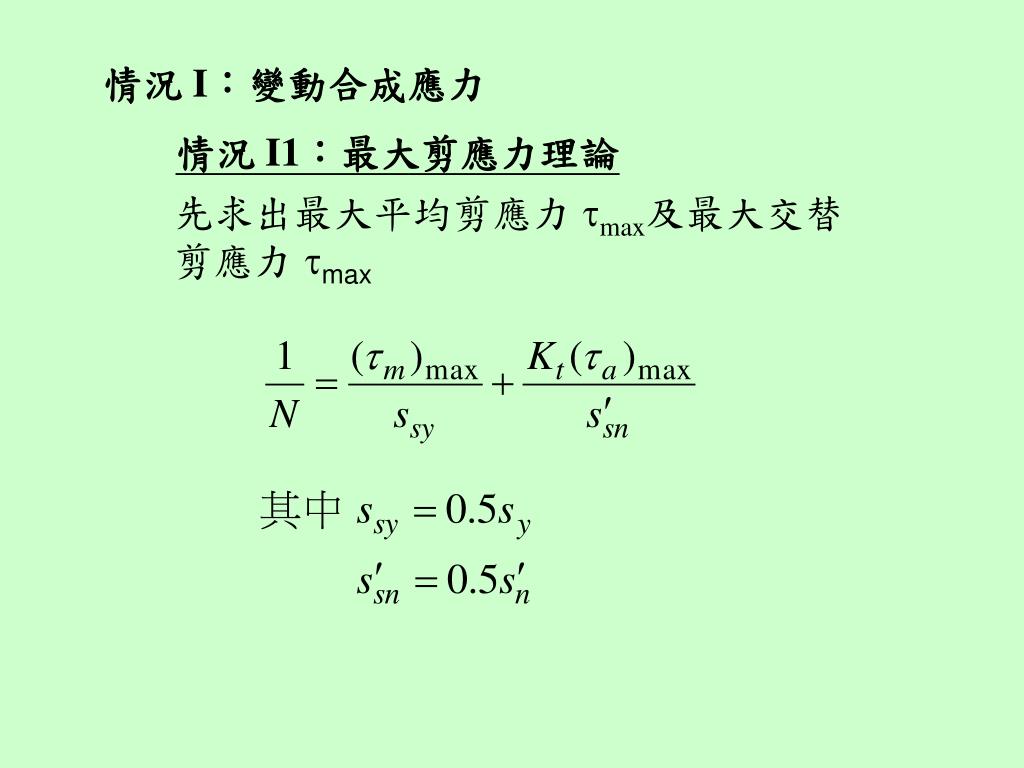

  46. 情況 I：變動合成應力 情況 I1：最大剪應力理論 先求出最大平均剪應力 max及最大交替 剪應力 max

  47. 情況 I：變動合成應力 (續) 情況 I2：畸變能理論 先求出最大平均主應力 1m、最小平均 主應力 2m、最大交替主應力1a及最 小交替主應力2a
