  1. 第三章 修改工具 制作：赵晓阳

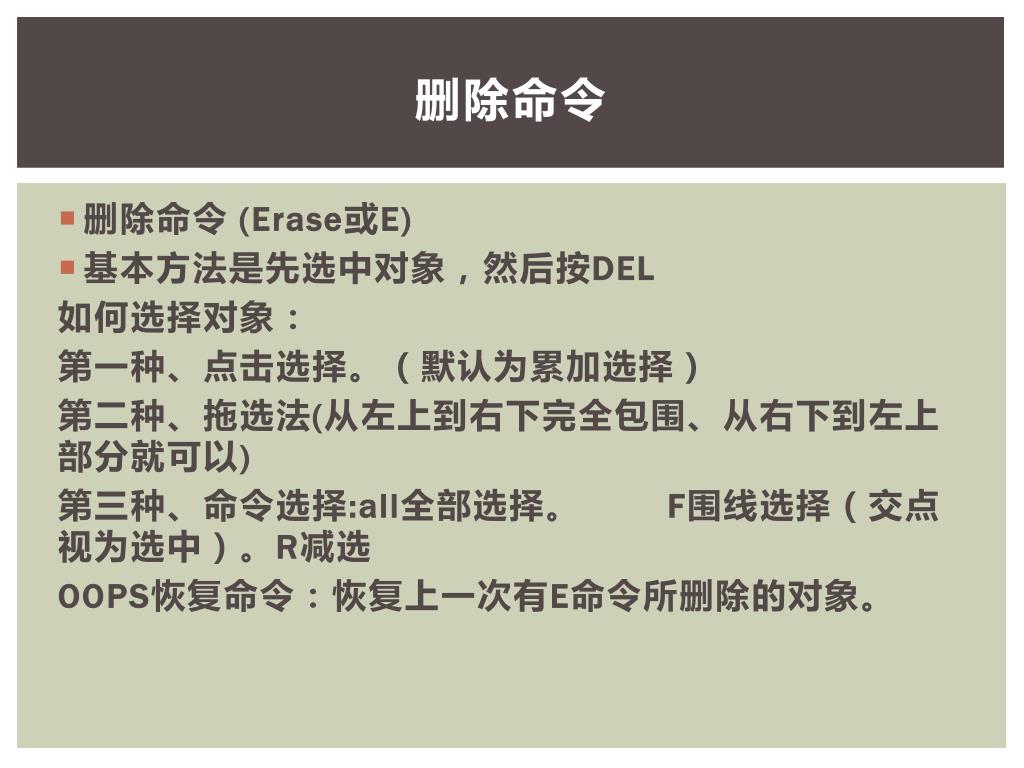

  2. 删除命令 • 删除命令 (Erase或E) • 基本方法是先选中对象，然后按DEL 如何选择对象： 第一种、点击选择。（默认为累加选择） 第二种、拖选法(从左上到右下完全包围、从右下到左上部分就可以) 第三种、命令选择:all全部选择。 F围线选择（交点视为选中）。R减选 OOPS恢复命令：恢复上一次有E命令所删除的对象。

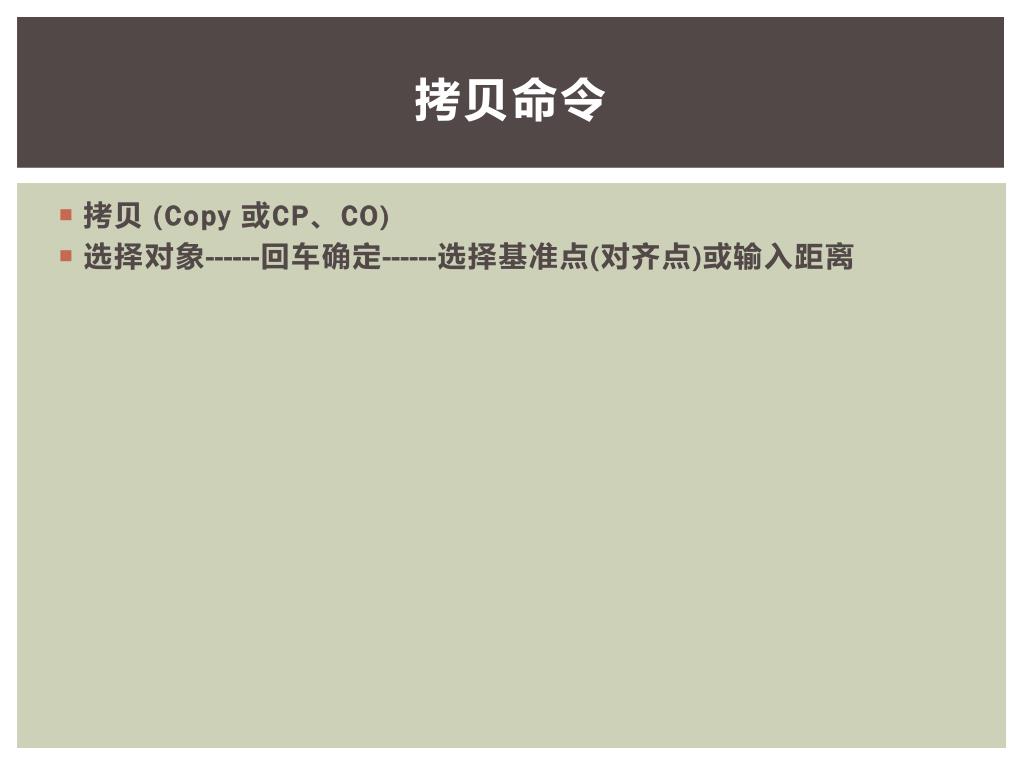

  3. 拷贝命令 • 拷贝 (Copy 或CP、CO) • 选择对象------回车确定------选择基准点(对齐点)或输入距离

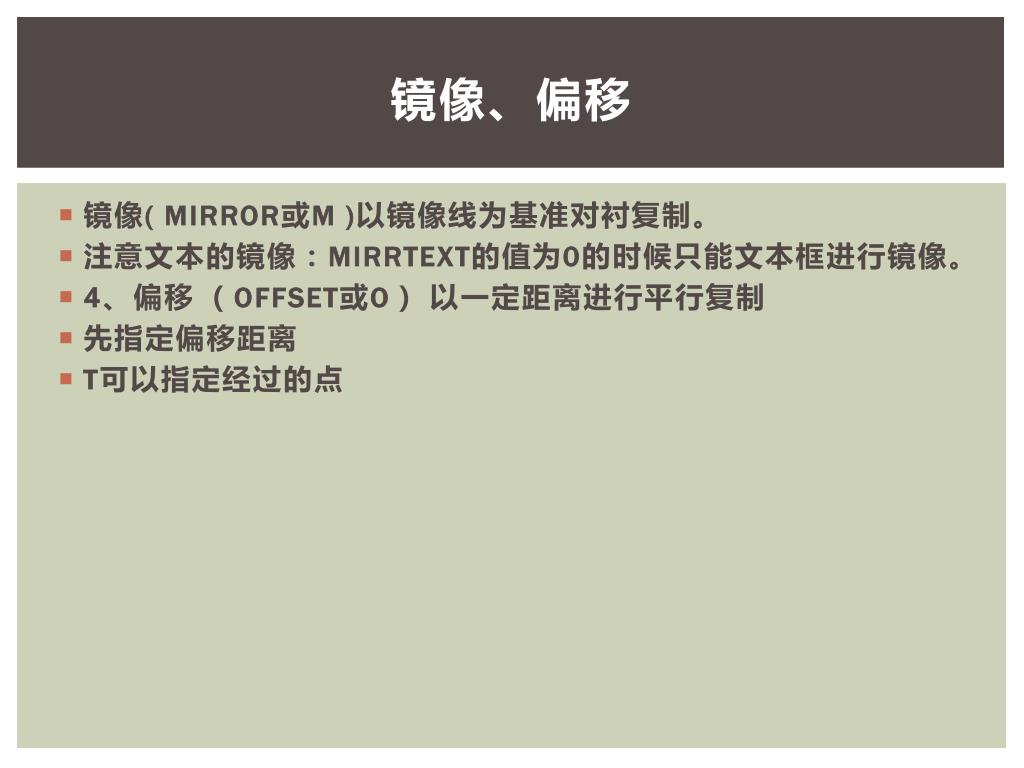

  4. 镜像、偏移 • 镜像( MIRROR或M )以镜像线为基准对衬复制。 • 注意文本的镜像：MIRRTEXT的值为0的时候只能文本框进行镜像。 • 4、偏移 （OFFSET或O） 以一定距离进行平行复制 • 先指定偏移距离 • T可以指定经过的点

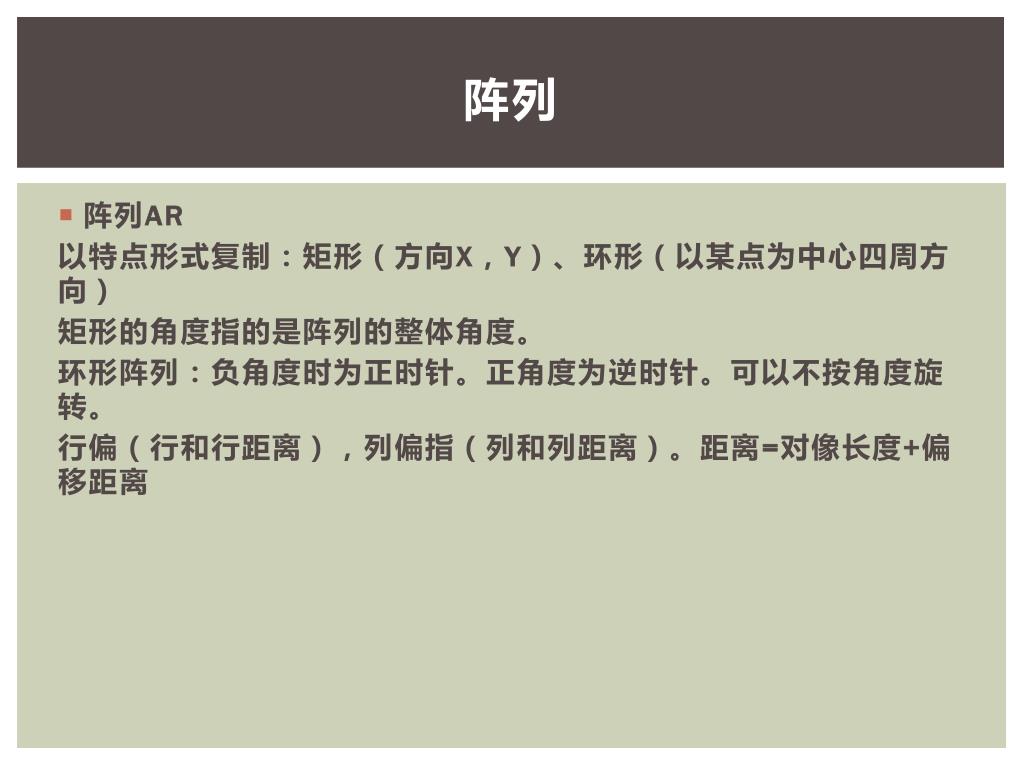

  5. 阵列 • 阵列AR 以特点形式复制：矩形（方向X，Y）、环形（以某点为中心四周方向） 矩形的角度指的是阵列的整体角度。 环形阵列：负角度时为正时针。正角度为逆时针。可以不按角度旋转。 行偏（行和行距离），列偏指（列和列距离）。距离=对像长度+偏移距离

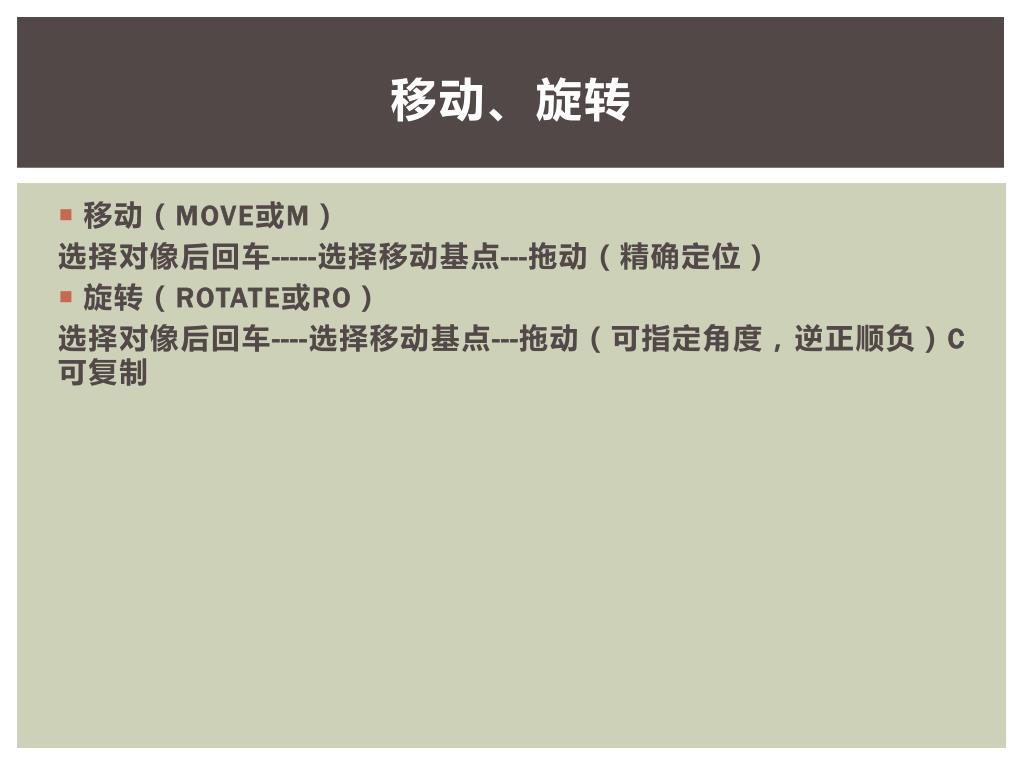

  6. 移动、旋转 • 移动（MOVE或M） 选择对像后回车-----选择移动基点---拖动（精确定位） • 旋转（ROTATE或RO） 选择对像后回车----选择移动基点---拖动（可指定角度，逆正顺负）C可复制

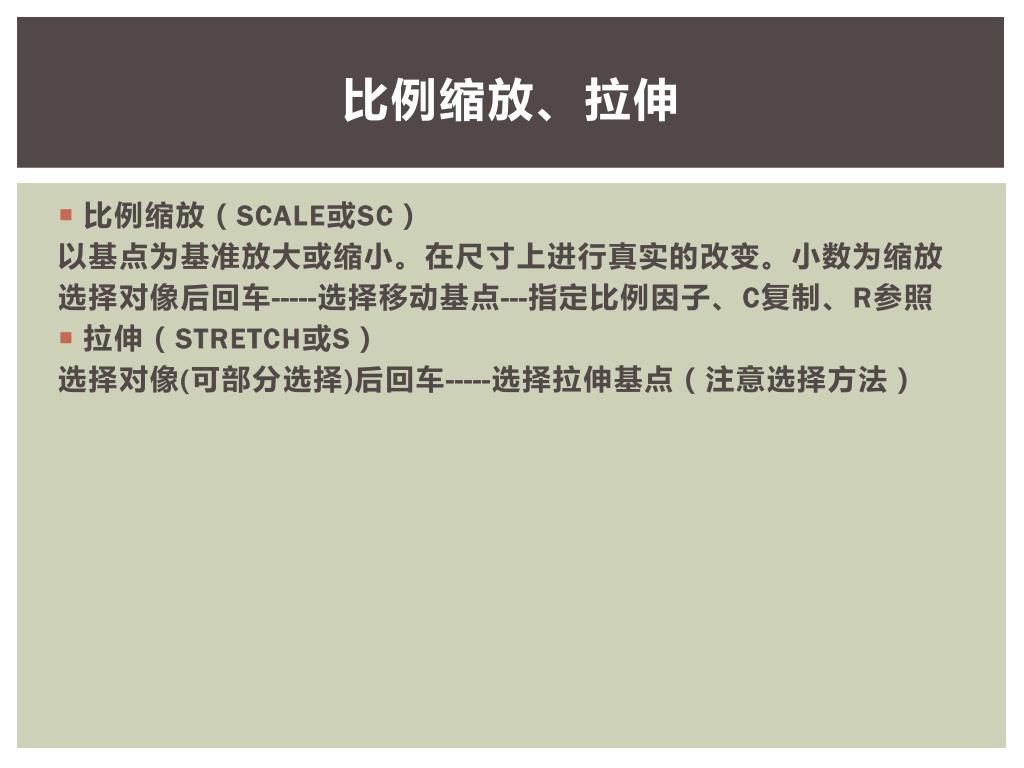

  7. 比例缩放、拉伸 • 比例缩放（SCALE或SC） 以基点为基准放大或缩小。在尺寸上进行真实的改变。小数为缩放 选择对像后回车-----选择移动基点---指定比例因子、C复制、R参照 • 拉伸（stretch或S） 选择对像(可部分选择)后回车-----选择拉伸基点（注意选择方法）

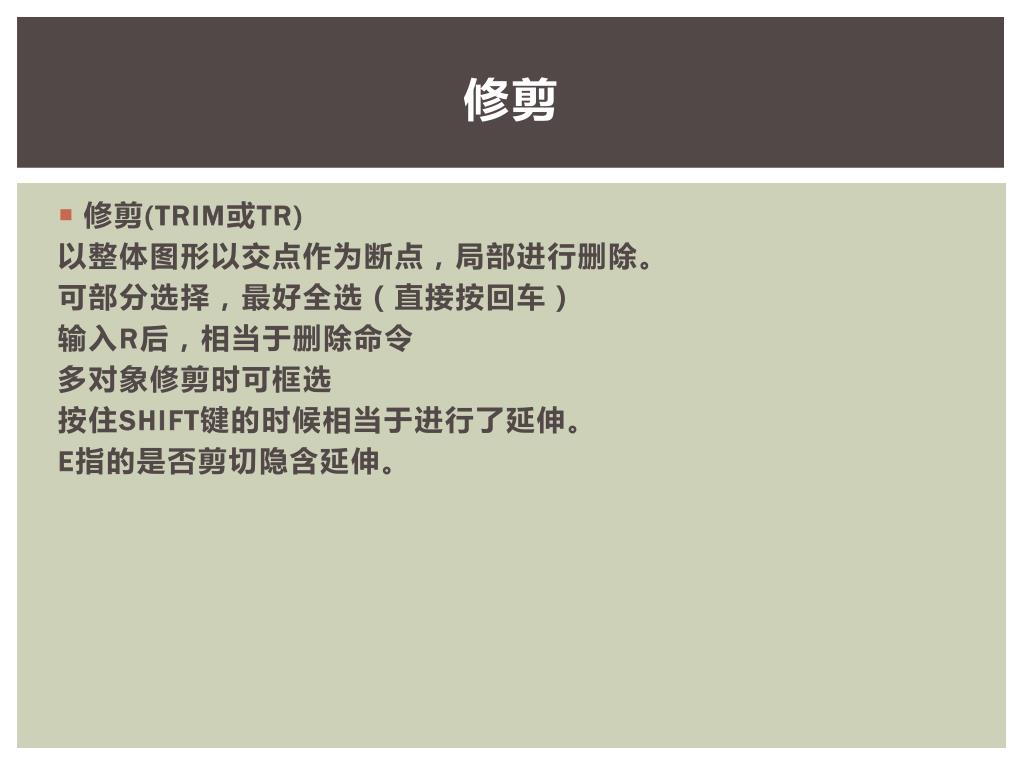

  8. 修剪 • 修剪(trim或TR) 以整体图形以交点作为断点，局部进行删除。 可部分选择，最好全选（直接按回车） 输入R后，相当于删除命令 多对象修剪时可框选 按住SHIFT键的时候相当于进行了延伸。 E指的是否剪切隐含延伸。

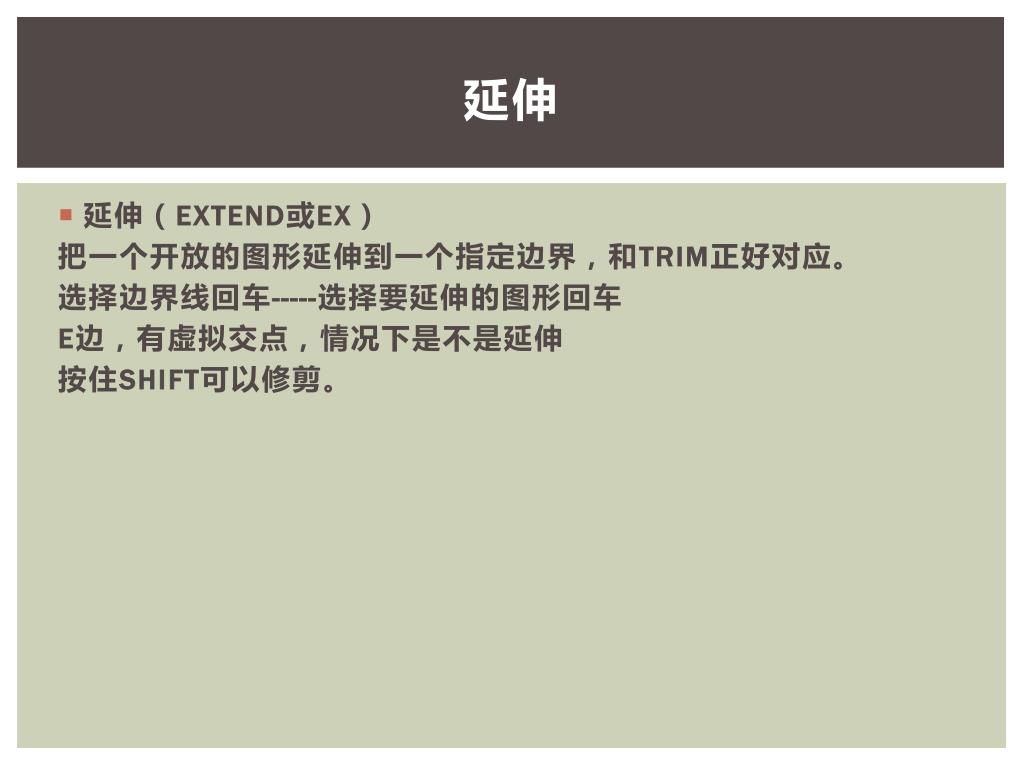

  9. 延伸 • 延伸（extend或EX） 把一个开放的图形延伸到一个指定边界，和TRIM正好对应。 选择边界线回车-----选择要延伸的图形回车 E边，有虚拟交点，情况下是不是延伸 按住SHIFT可以修剪。

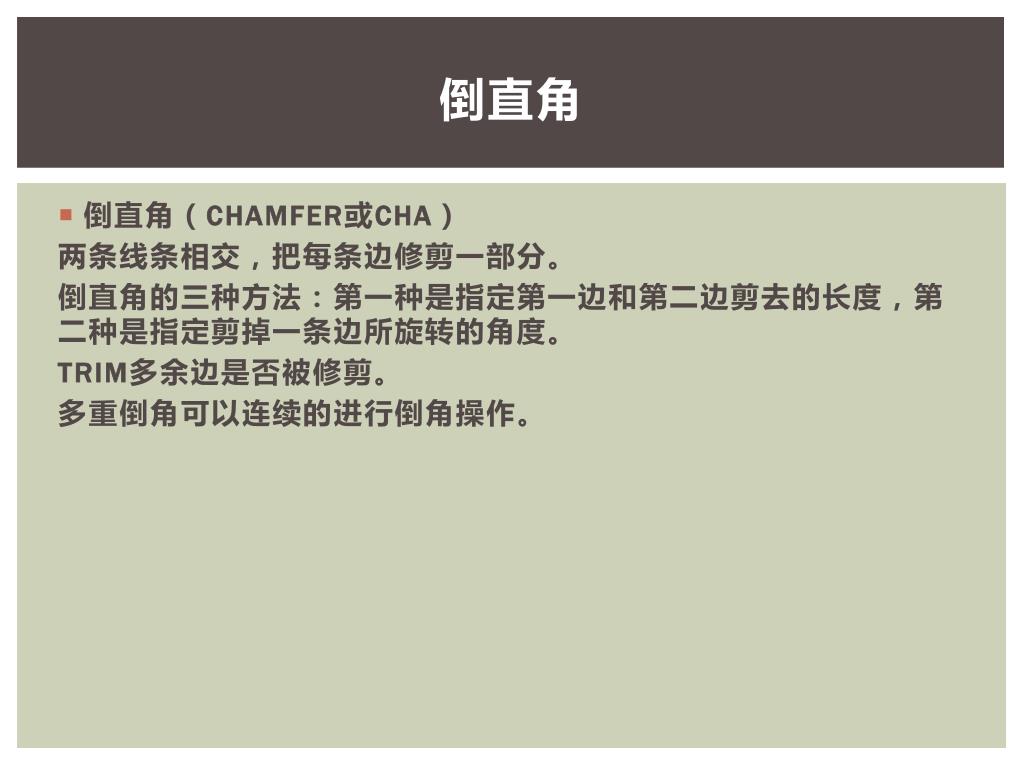

  10. 倒直角 • 倒直角（chamfer或cha） 两条线条相交，把每条边修剪一部分。 倒直角的三种方法：第一种是指定第一边和第二边剪去的长度，第二种是指定剪掉一条边所旋转的角度。 TRIM多余边是否被修剪。 多重倒角可以连续的进行倒角操作。

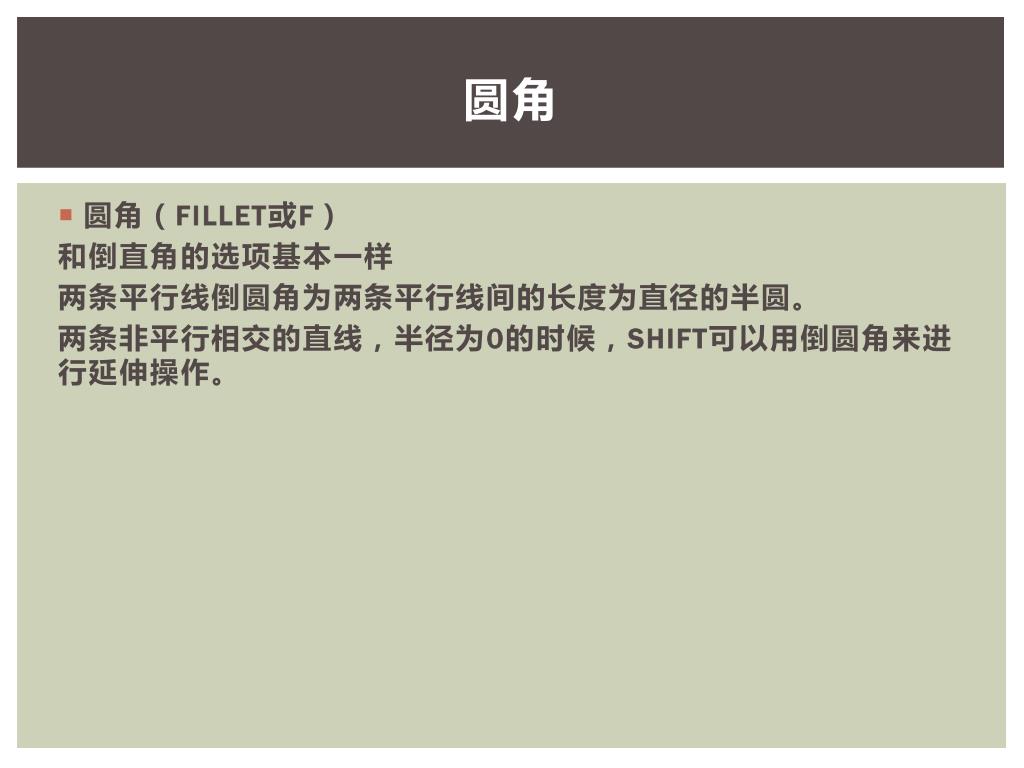

  11. 圆角 • 圆角（FILLET或F） 和倒直角的选项基本一样 两条平行线倒圆角为两条平行线间的长度为直径的半圆。 两条非平行相交的直线，半径为0的时候，SHIFT可以用倒圆角来进行延伸操作。

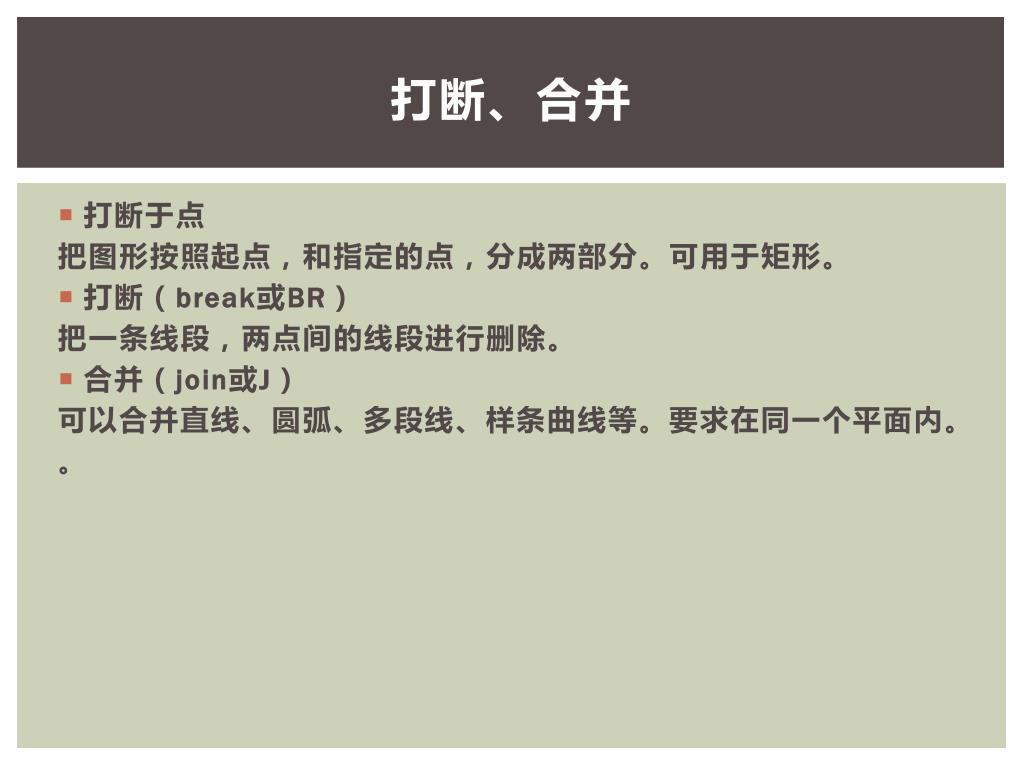

  12. 打断、合并 • 打断于点 把图形按照起点，和指定的点，分成两部分。可用于矩形。 • 打断（break或BR） 把一条线段，两点间的线段进行删除。 • 合并（join或J） 可以合并直线、圆弧、多段线、样条曲线等。要求在同一个平面内。 。

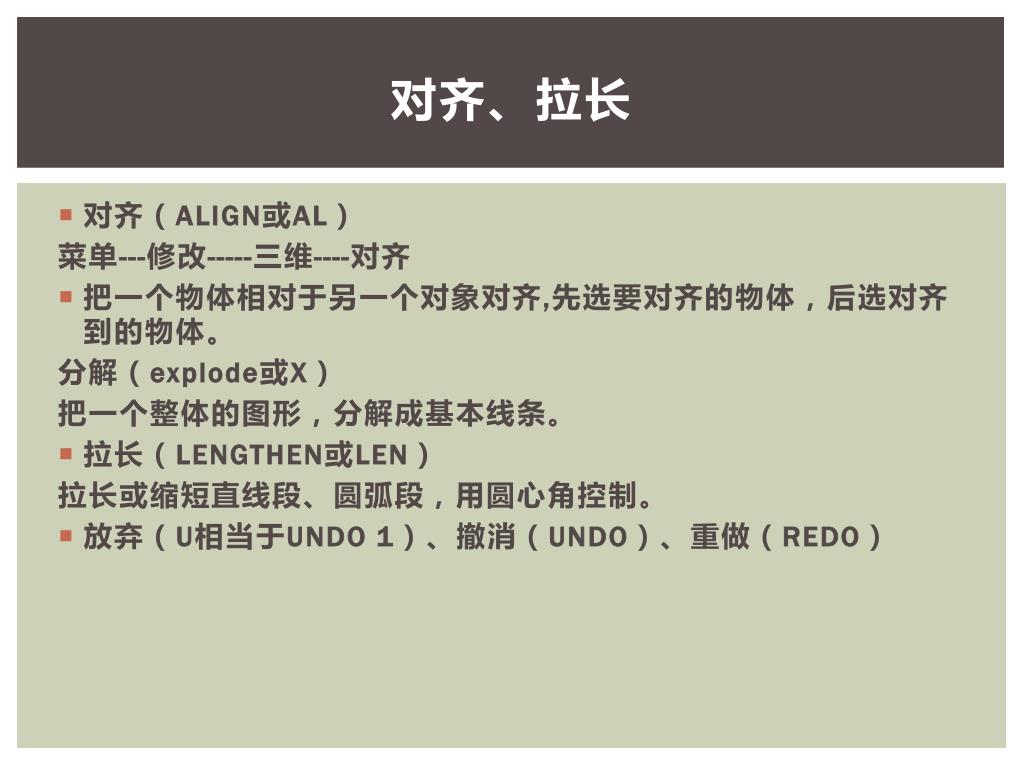

  13. 对齐、拉长 • 对齐（ALIGN或AL） 菜单---修改-----三维----对齐 • 把一个物体相对于另一个对象对齐,先选要对齐的物体，后选对齐到的物体。 分解（explode或X） 把一个整体的图形，分解成基本线条。 • 拉长（LENGTHEN或LEN） 拉长或缩短直线段、圆弧段，用圆心角控制。 • 放弃（U相当于UNDO 1）、撤消（UNDO）、重做（REDO）

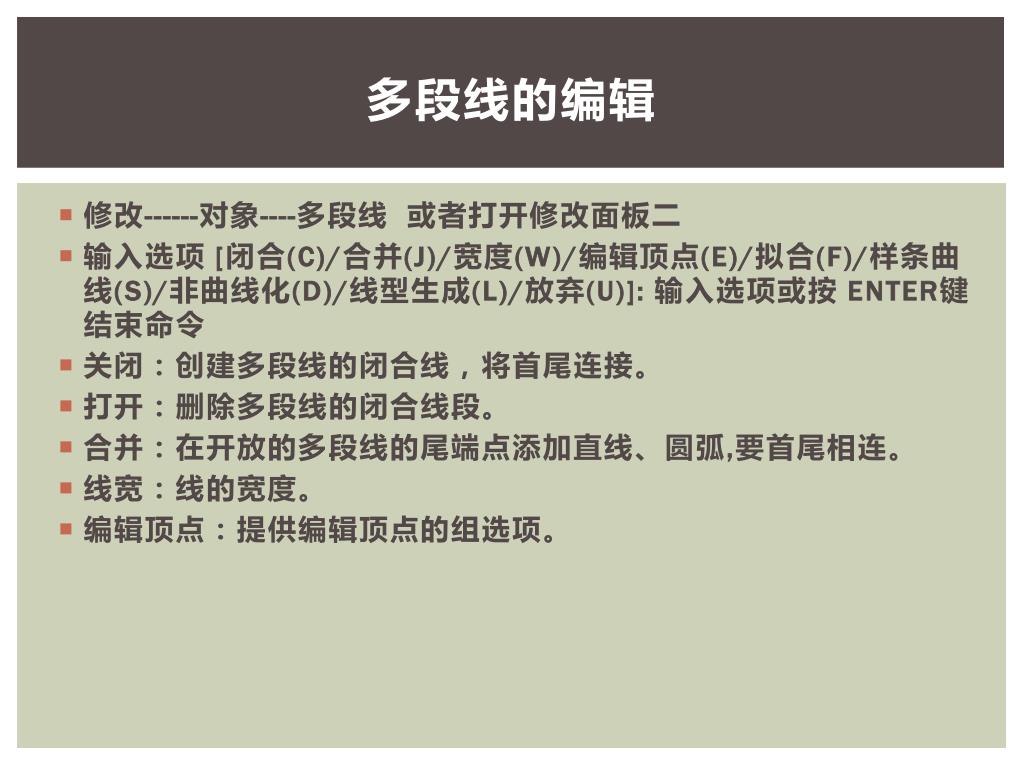

  14. 多段线的编辑 • 修改------对象----多段线或者打开修改面板二 • 输入选项 [闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]: 输入选项或按 ENTER键结束命令 • 关闭：创建多段线的闭合线，将首尾连接。 • 打开：删除多段线的闭合线段。 • 合并：在开放的多段线的尾端点添加直线、圆弧,要首尾相连。 • 线宽：线的宽度。 • 编辑顶点：提供编辑顶点的组选项。

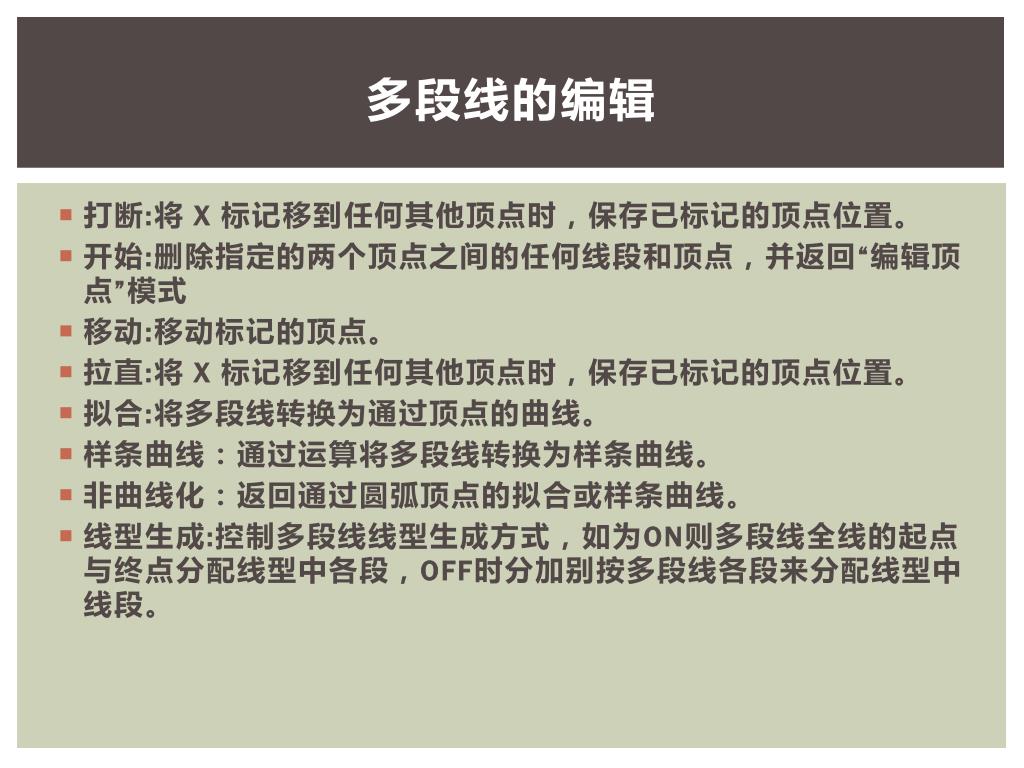

  15. 多段线的编辑 • 打断:将 X 标记移到任何其他顶点时，保存已标记的顶点位置。 • 开始:删除指定的两个顶点之间的任何线段和顶点，并返回“编辑顶点”模式 • 移动:移动标记的顶点。 • 拉直:将 X 标记移到任何其他顶点时，保存已标记的顶点位置。 • 拟合:将多段线转换为通过顶点的曲线。 • 样条曲线：通过运算将多段线转换为样条曲线。 • 非曲线化：返回通过圆弧顶点的拟合或样条曲线。 • 线型生成:控制多段线线型生成方式，如为ON则多段线全线的起点与终点分配线型中各段，OFF时分加别按多段线各段来分配线型中线段。

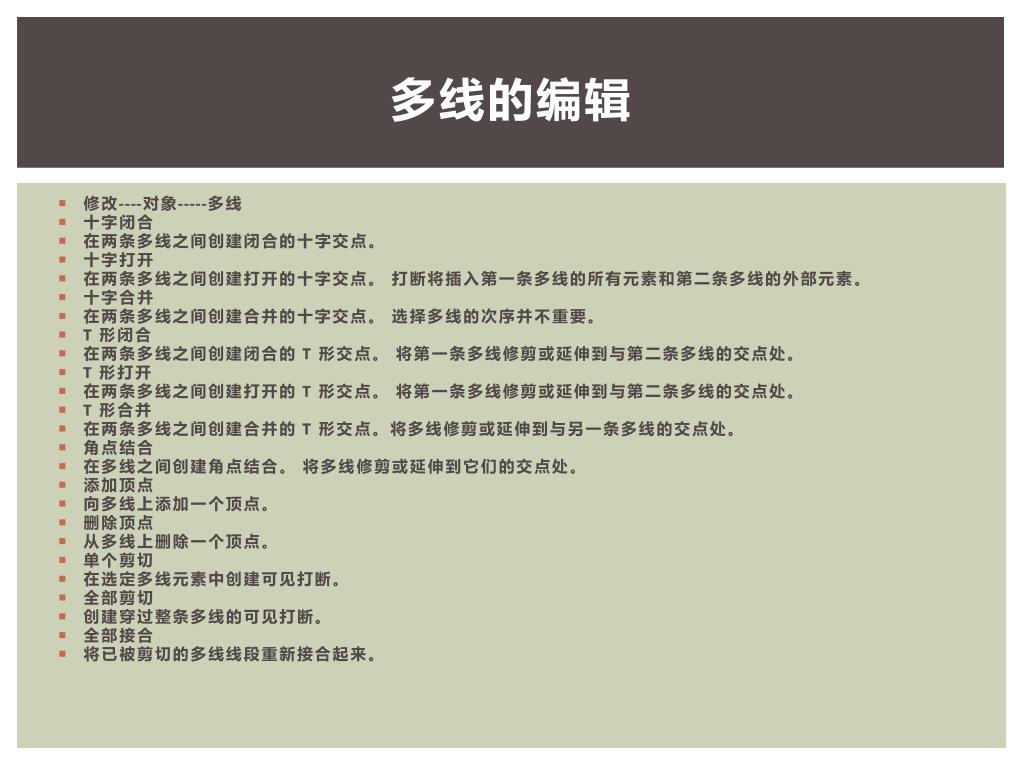

  16. 多线的编辑 • 修改----对象-----多线 • 十字闭合 • 在两条多线之间创建闭合的十字交点。 • 十字打开 • 在两条多线之间创建打开的十字交点。 打断将插入第一条多线的所有元素和第二条多线的外部元素。 • 十字合并 • 在两条多线之间创建合并的十字交点。 选择多线的次序并不重要。 • T 形闭合 • 在两条多线之间创建闭合的 T 形交点。 将第一条多线修剪或延伸到与第二条多线的交点处。 • T 形打开 • 在两条多线之间创建打开的 T 形交点。 将第一条多线修剪或延伸到与第二条多线的交点处。 • T 形合并 • 在两条多线之间创建合并的 T 形交点。将多线修剪或延伸到与另一条多线的交点处。 • 角点结合 • 在多线之间创建角点结合。 将多线修剪或延伸到它们的交点处。 • 添加顶点 • 向多线上添加一个顶点。 • 删除顶点 • 从多线上删除一个顶点。 • 单个剪切 • 在选定多线元素中创建可见打断。 • 全部剪切 • 创建穿过整条多线的可见打断。 • 全部接合 • 将已被剪切的多线线段重新接合起来。

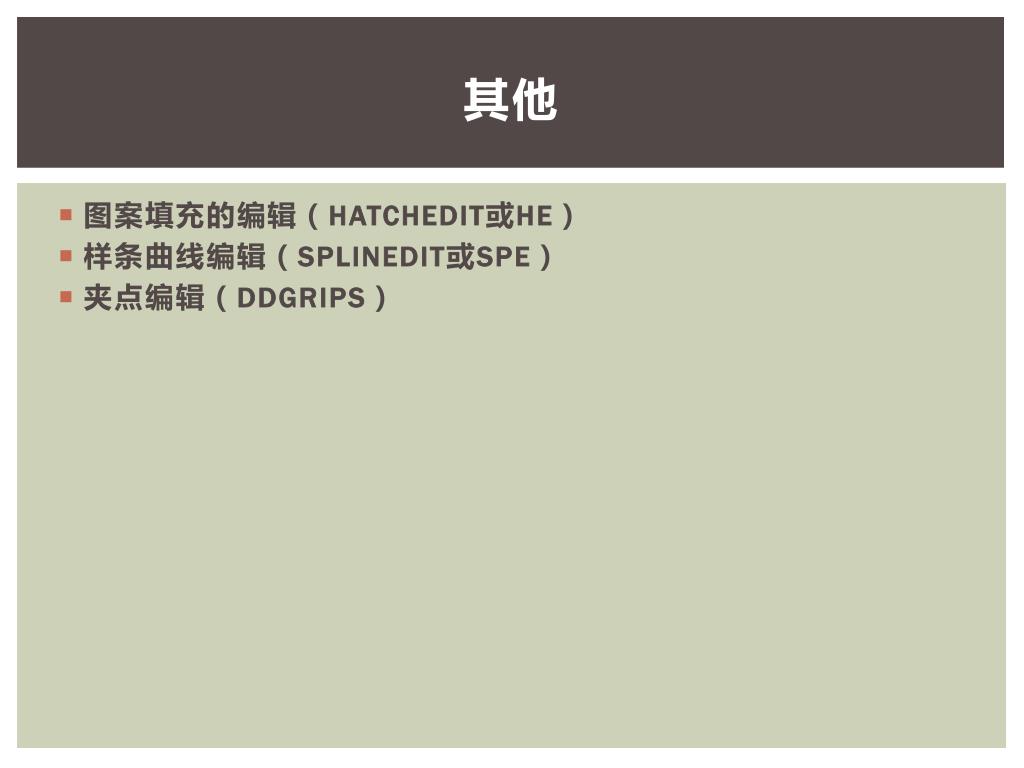

  17. 其他 • 图案填充的编辑（HATCHEDIT或HE） • 样条曲线编辑（SPLINEDIT或SPE） • 夹点编辑（DDGRIPS）
