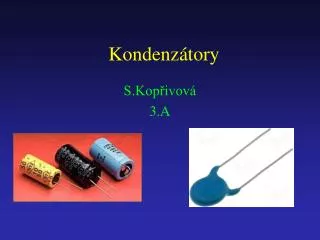

  1. Kondenzátory S.Kopřivová 3.A

  2. Kondenzátor • elektrotechnická součástka používaná v elektrických obvodech k dočasnému uchování elektrického náboje a tím i k uchování potenciální elektrické energie

  3. Princip kondenzátoru • skládá se ze dvou vodivých desek (elektrod) • desky jsou oddělené dialektrikem • na každou z desek se přivádí elektrické • náboje opačné polarity • vzájemně se přitahují elektrickou silou • dielektrikum mezi deskami zamezuje kontaktu • částic s nábojem, aby nedošlo k neutralizaci • velikost náboje je v obou deskách stejná

  4. Druhy kondenzátorů • Z fyzikálního hlediska se kondenzátorem • nazývá libovolné vodivé těleso, které je obklopeno • jiným vodivým tělesem, přičemž obě tělesa • jsou vzájemně izolována • Dělení dle tvaru: • Deskové • Válcové • Kulové • Svitkové – svinutý dlouhý vodivý pás oddělenýizolantem

  5. Druhy kondenzátorů podle použitého dialektika: • Leydenská láhev • otočný vzduchový • papírový (často papír napuštěný voskem) • elektrolytický • keramický • kapacitní dioda – varikap • slídový • plastový

  6. Leydenská láhev • první záměrně konstruovaný kondenzátor • v 18. století sloužil jako zásobník elektrického • náboje při experimentech s elektřinou • skleněná nádoba • sklo nádoby slouží jako dielektrikum • obvykle se nabíjely elektrostatickou indukcí • vnější i vnitřní povrch je polepen vodivým • materiálem

  7. Otočný vzduchový • nejstarší typ proměnného kondenzátoru • dvě hlavní součásti. rotor a stator • na obou jsou umístěny desky, které se • otáčením zasouvají a vysouvají • jako dielektrikum -vzduch, polystyren či olej • zasouváním desek mezi sebe mění účinnou • plochu desek, a tím i mění kapacitu kondenzátoru

  8. Papírový kondenzátor • dielektrikum tvoří kondenzátorový papír • kondenzátorový papír včetně elektrod je svinut do válce. • elektrody jsou tvořeny hliníkovou folií s vývody

  9. Elektrolytický kondenzátor • katoda je tvořena vodivým elektrolytem • odlišný od ostatních kondenzátorů • anoda je tvořena čistou Al fólií

  10. Keramický kondenzátor • vyrábí se sintrováním keramického prachu při 1100 až 1900 °C • Dělí se dle tvaru na : • 1)terčové • 2)destičkové • 3)průchodkové

  11. Využití kondenzátoru • stabilizační prvek v elektrických obvodech • fotografický blesk • odrušovací kondenzátor je nedílnou součástí všech • elektrospotřebičů • ladicí součástka v přijímači • počítačová paměť - paměť složená z velkého množství • miniaturních kondenzátorů • defibrilátor - přístroj používaný v lékařství k provádění • elektrických šoků

  12. Zdroje • http://cs.wikipedia.org/wiki/Kondenz%C3%A1tor#Princip_kondenz.C3.A1toru • http://www.ezk.cz/kondenzatory_sez.htm • Kondenzatory.ppt • http://www.google.cz/images?hl=cs&q=kondenz%C3%A1tory&um=1&ie=UTF-8&source=og&sa=N&tab=wi&biw=1024&bih=598
