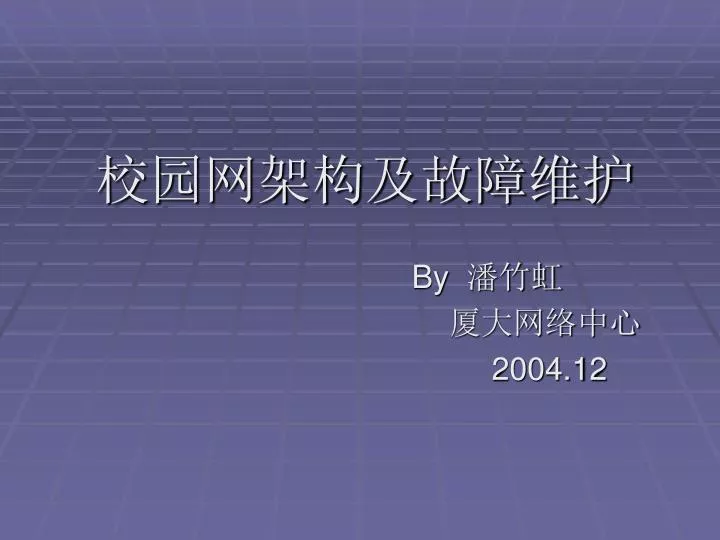

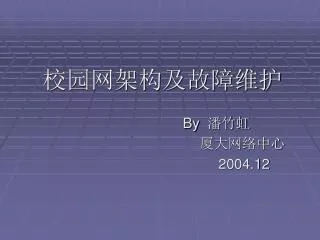

  1. 校园网架构及故障维护 By 潘竹虹 厦大网络中心 2004.12

  2. 现代局域网模型 交换机 交换机 三层交换机 交换机 外部网络 交换机 交换机 交换机

  3. 局域网的组成 • 路由器 Router • 交换机 Switch • 集线器 Hub • 线缆

  4. 集线器vs交换机 Hub Switch 冲突域1 冲突域 2 冲突域

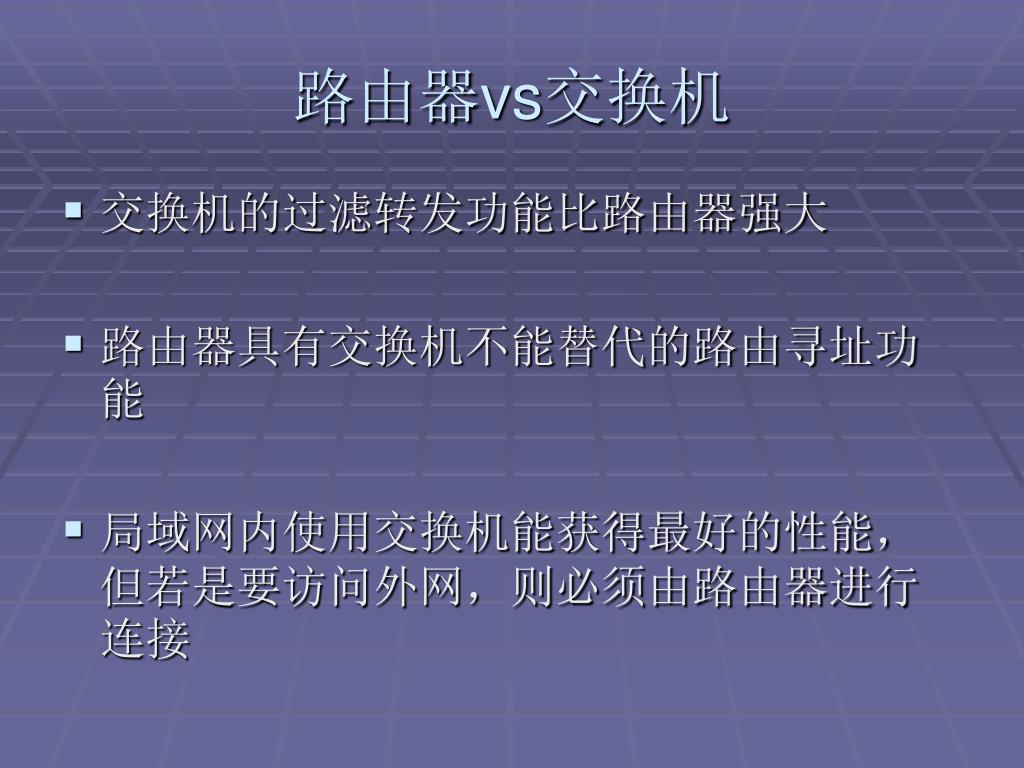

  5. 路由器vs交换机 • 交换机的过滤转发功能比路由器强大 • 路由器具有交换机不能替代的路由寻址功能 • 局域网内使用交换机能获得最好的性能，但若是要访问外网，则必须由路由器进行连接

  6. 局域网的线缆 • 局域网有很多种类，如令牌环网，令牌总线网 。。应用得最多的是以太网 • 以太网根据传输速率分为 10M 以太网（标准以太网） 100M 以太网（快速以太网） 1000M 以太网（千兆以太网）

  7. 收发器电缆 夹子 芯 收发器 连接器 集线器 双绞线 10M以太网线缆接口

  8. 百兆及千兆以太网线缆 • 5类线以上双绞线（长度最多100米） • 光纤 有单模双模之分，可走较长距离 100M 多模可走2000M 单模可走10KM 1000M 多模可走500M 单模可走2000M

  9. 网管是如何工作的 • 大多数网络设备都是可远程网络管理的 • 远程监控 • 远程配置 • 当远程联络不到时，至现场进行调整 • 网络设备较稳定，一般情况下不会出错

  10. 网络管理员 交换机 交换机 三层交换机 交换机 外部网络 交换机 交换机 交换机

  11. 网络故障排查 • 首要问题是确定问题出在哪个环节 本机 本地的线路 网络提供方

  12. 常见网络故障 就终端设备进行判断： • 网络电缆被拔出 电缆接触不良，或者网络接口损坏 • 只有发送,没有收到的数据包 线路断线，如Hub掉电或者掉线 防火墙禁止收发数据 网络提供方设备出错等等 • 收发的包都有但很少 网络设置出错，软件故障 线缆出现信号衰减，导致包丢失 网络服务器出错 • 包正常，但打不开网页，可能可以用网上邻居和聊天工具 浏览器设置 必须考虑病毒的影响

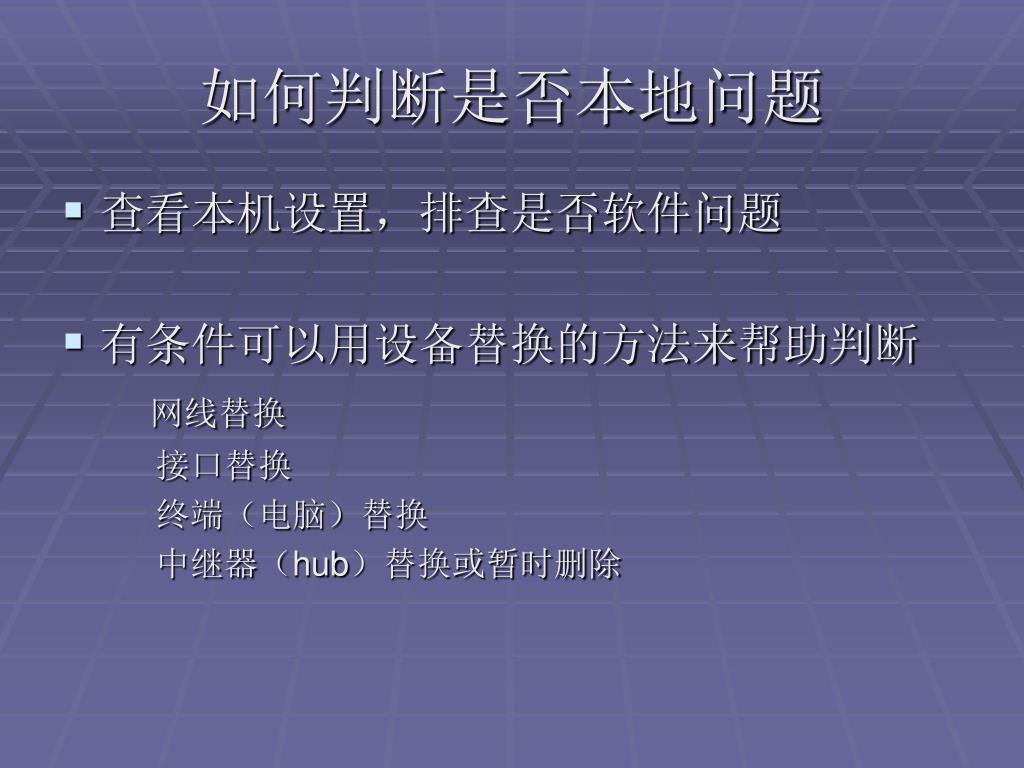

  13. 如何判断是否本地问题 • 查看本机设置，排查是否软件问题 • 有条件可以用设备替换的方法来帮助判断 网线替换 接口替换 终端（电脑）替换 中继器（hub）替换或暂时删除

  14. 如何确定问题出在网络提供方 • 同一问题大规模出现（整层，整栋） • 一台在相邻接口确定可用的机子，在这个接口不可用 • 没有条件进行排除法，但网络经验富足，可以果断判断为网络提供方的问题

  15. 大牛行走江湖的必备基础技能 • 俩常用命令 ping tracert

  16. The end Thank you !
