Директор по научно-методическому обеспечению д.т.н. профессор Одоевский Сергей Михайлович

1. Методические основы планирования и оптимизации ЦРРЛ и транспортных сетей в среде программного комплекса ONEPLAN RPLS-DB Link &TE Директор по научно-методическому обеспечению д.т.н. профессор Одоевский Сергей Михайлович

2. Вопросы доклада 1. Место расчетных задач в ПК ONEPLAN RPLS-DB Link & NEOпри решении задач планирования и оптимизации транспортных сетей 2. Эволюция методов решения расчетных задач в ПК ONEPLAN RPLS-DB Linkпри планировании и оптимизации радиорелейных линий транспортных сетей 3. Эволюция методов решения расчетных задач в ПК ONEPLAN RPLS-DB TE при планировании и оптимизации транспортных сетей 2

3. Методические основы планирования и оптимизации ЦРРЛ и ТС в ONEPLAN RPLS-DB Link & TE 1. Место расчетных задач в ПК ONEPLAN RPLS-DB Link & NEOпланирования и оптимизации транспортных сетей 3

4. Место расчетных задач в ПК ONEPLAN RPLS-DB Link & NEO при планировании и оптимизации ТС Рисунок 1– Архитектура сети 2-го поколения (GSM) Роль и место ТС в архитектуре сетей 2G/3G/4G TAC - Tracking Area Code Рисунок 3 – Архитектура сети 4-го поколения (LTE) Рисунок 2 – Архитектура сети 3-го поколения (W-CDMA) 4

5. Базовый процесс решения задач планирования и оптимизации РРЛ Обобщенный состав исходных данных и их взаимосвязь с результатами расчетов РРИ РРС-1 (прд, слева) РРС-2 (прм, справа) Анализ (планирование) ТТХ РРС ТТХ РРС Условия РРВ РРЛ const const «земля» var var «воздух» Промежуточные и итоговые результаты Параметры модели Пригодность ( годится / не годится ) Требования к результатам Модель ЦРРЛ Синтез (оптимизация) 5

6. Базовый процесс решения задач планирования и оптимизации транспортной сети Обобщенный состав исходных данных и их взаимосвязь с результатами расчетов Сетевые элементы Узловые (1-сайтовые) Линейные (2-сайтовые) Анализ (планирование) Параметры каналов Мешающие факторы ТТХ РРС Проклю-чения var const нагрузка var const отказы Промежуточные и итоговые результаты Параметры модели Пригодность ( годится / не годится ) Требования к результатам Модель сети Синтез (оптимизация) 6

7. Методические основы планирования и оптимизации ЦРРЛ и ТС в ONEPLAN RPLS-DB Link & TE 2. Эволюция методов решения расчетных задач в ПК ONEPLAN RPLS-DB Link при планировании и оптимизации радиорелейных линий транспортных сетей 7

8. Структура проекта для планирования и оптимизации линий и сетей РРС 8

9. Интерфейс управления расчетом РРИ и контроля основных результатов 9

10. Управляемые параметры и рассчитываемые показатели качества РРИ Показатели качества РРИ Показатели качества РРЛ 10

11. Дополнительные функции работы с БД при расчетах РРИ 11

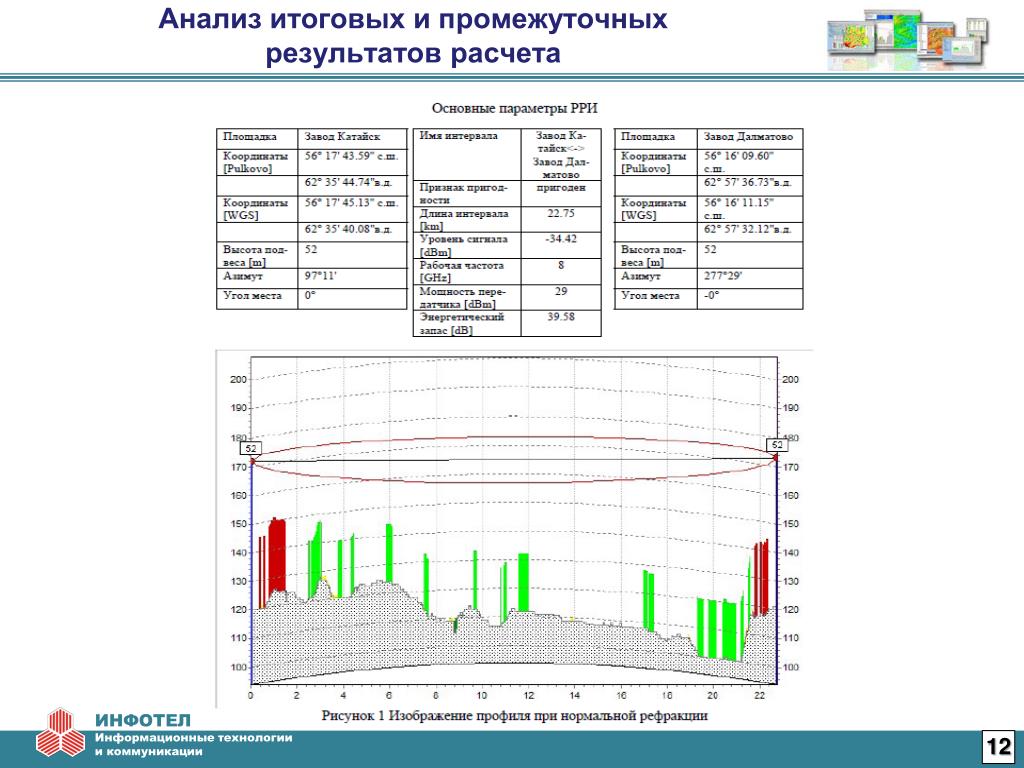

12. Анализ итоговых и промежуточных результатов расчета Подробные промежуточные результаты расчетов РРИ 12

13. Анализ итоговых и промежуточных результатов расчета Подробные промежуточные результаты расчетов РРИ 13

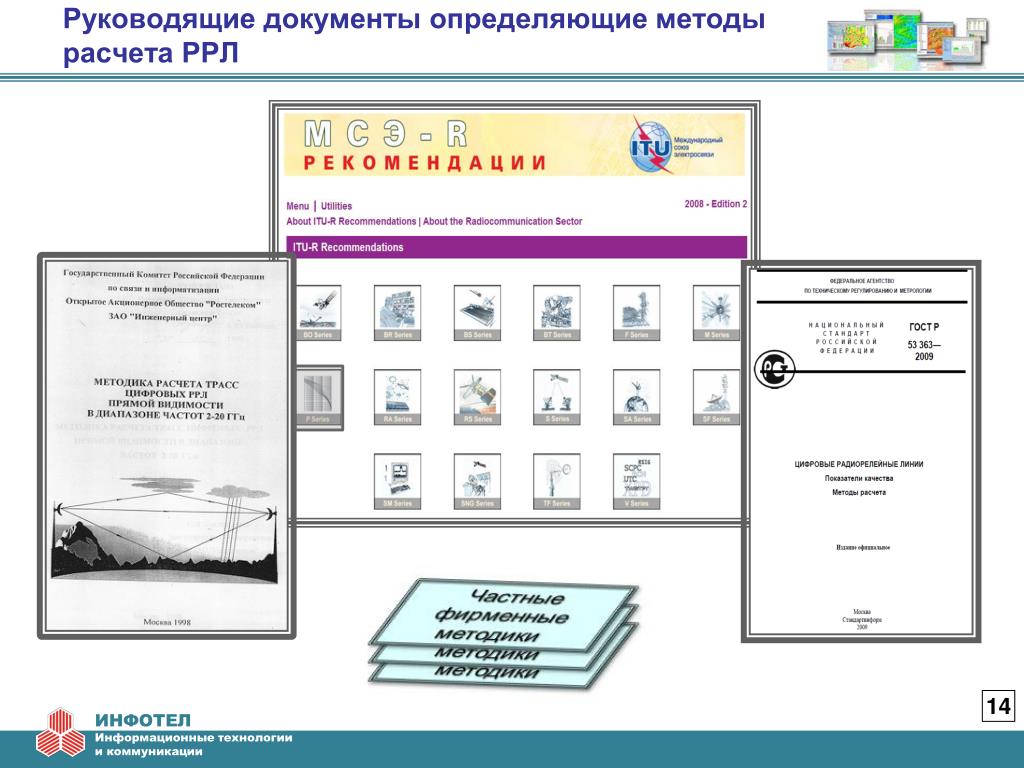

14. Руководящие документы определяющие методы расчета РРЛ 14

15. Выбор методов расчета и нормировки требований на интерфейсе ПК ONEPLAN RPLSDB Link 15

16. Алгоритм расчета РРЛ в соответствии с ГОСТ Р 53363—2009 16

17. Отдельные параметры РРВС в соответствии с разными методиками 17

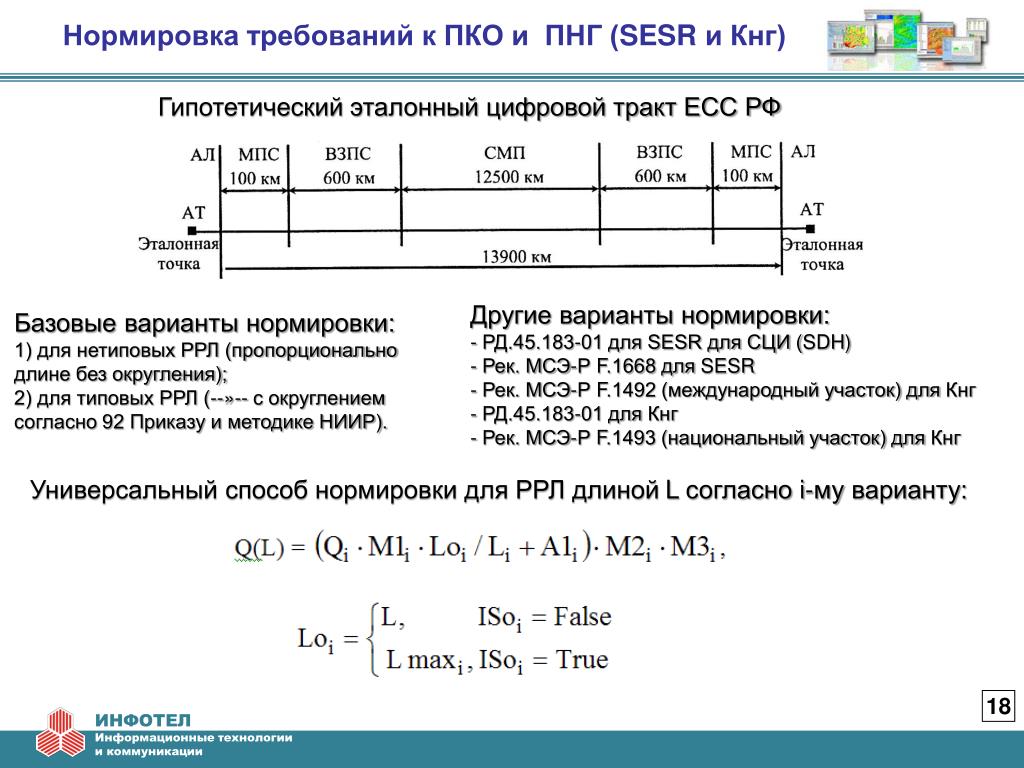

18. Нормировка требований к ПКО и ПНГ (SESR и Кнг) Гипотетический эталонный цифровой тракт ЕСС РФ • Другие варианты нормировки: • - РД.45.183-01 для SESR для СЦИ (SDH) • Рек. МСЭ-Р F.1668 для SESR • Рек. МСЭ-Р F.1492 (международный участок) для Кнг • РД.45.183-01 для Кнг • - Рек. МСЭ-Р F.1493 (национальный участок) для Кнг Базовые варианты нормировки: 1) для нетиповых РРЛ (пропорционально длине без округления); 2) для типовых РРЛ (--»-- с округлением согласно 92 Приказу и методике НИИР). Универсальный способ нормировки для РРЛ длиной L согласно i-му варианту: 18

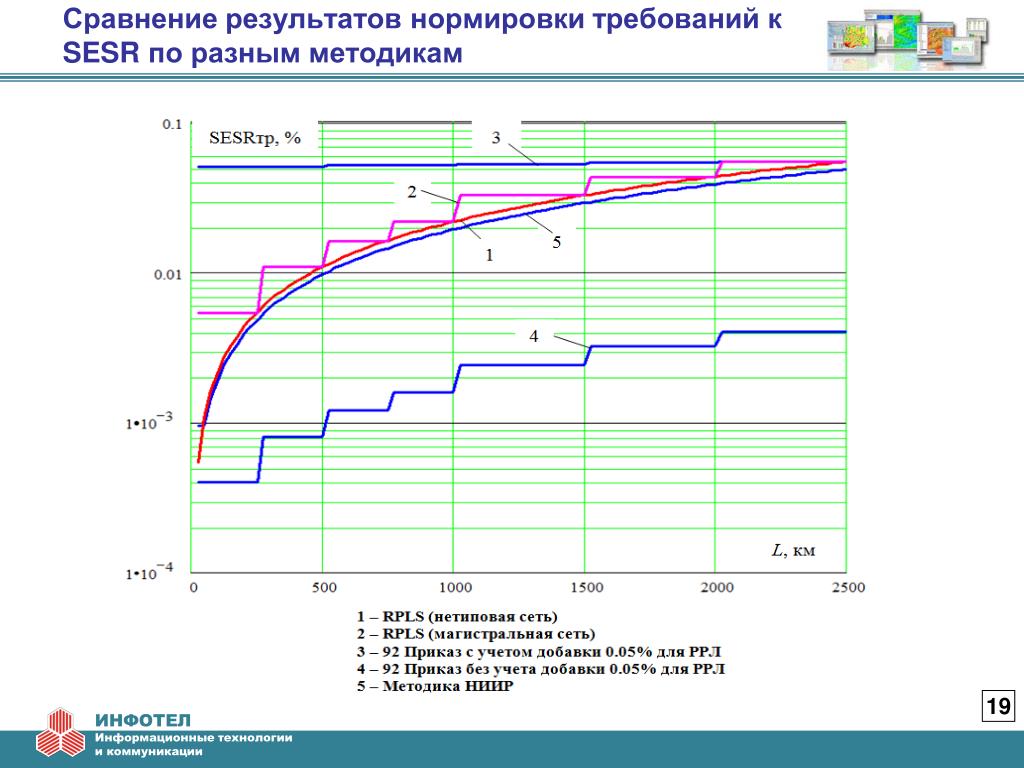

19. Сравнение результатов нормировки требований к SESR по разным методикам 19

20. Проблема расчетов РРИ в E-диапазоне (71-76, 81-86 ГГц) Ограничения существующих методик по диапазону частот Полные методики (расчета РРИ в целом) НИИР (1998г) – 2…20 ГГц. ГОСТ Р 53363-2009 –3.4…40.5 ГГц. 16 ЦНИИИ МО – 0.1…4 ГГц. ITU-R P.530 – 0.5…45 ГГц Частные методики (расчета отдельных параметров) ITU-R P.676 (ослабление в газах) –350 ГГц. ITU-R P-837 (статистика осадков) – без ограничений ITU-R P.838 (ослабление в осадках) – 1… 1000ГГц ITU-R P.840 (ослабление в облаках и тумане) – 1…1000ГГц 20

21. Функции автоматических итераций при расчете РРЛ в ПК ONEPLAN RPLSDB Link Внешние итерации Внутренние итерации 1.Расчет многоинтервальных линий 2.Расчет интервалов с пассив.ретр. 3.Расчет ЭМС сети РРС 4.Назначение частот сети РРС 5.Расчет РРИ с адаптив модуляцией 1.Расчет РРИ с различным Крефр 2.Расчет РРИ с двумя прм антеннами 3.Оптимизация высот антенн 4.Расчет функций для графиков 5.Расчет РРИ с двумя прд антеннами 21

22. Интерфейс модуля оптимизации высот антенн 22

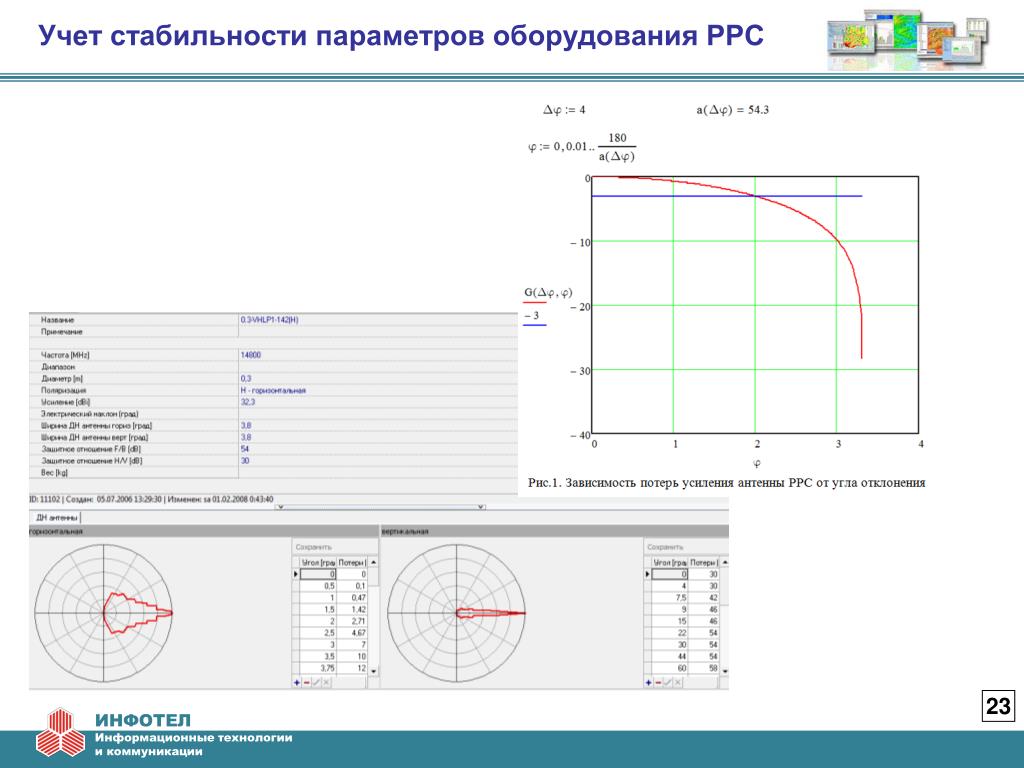

23. Учет стабильности параметров оборудования РРС 23

24. Расчет РРИ с адаптивной модуляцией • Адаптивная модуляция означает динамическое изменение индексов модуляции с целью увеличения пропускной способности радиоканала в зависимости от условий на тракте. 32 • За счет использования менее надежных но более эффективных схем модуляции, доступный запас на замирание может быть преобразован в большую пропускную способность. • При использовании АМ совместно с функциями QoS и пиритизации трафика, имеется возможность устанавливать высокий приоритет важному трафику, передача которого тем самым будет осуществляться с максимальной надежностью при любых условиях; • ухудшение условий будет сказываться только на низкоприоритетном трафике ("best effort"). 24

25. Расчет РРИ с адаптивной модуляцией Принцип компенсации влияния замираний на непрерывный (приоритетный) трафик в РРИ с АМ (2) (4) (3) (1) (5) 25

26. Расчет РРИ с адаптивной модуляцией Использование РРС с АМ Типовой алгоритм расчета  радиорелейных линий связи, с доработкой для учета АИМ 26

27. Расчет РРИ с адаптивной модуляцией 27

28. Расчет РРИ с адаптивной модуляцией Расчет с учетом АМ 28

29. Методические основы планирования и оптимизации ЦРРЛ и ТС в ONEPLAN RPLS-DB Link & TE 3. Эволюция методов решения расчетных задач в ПК ONEPLAN RPLS-DB TE при планировании и оптимизации транспортных сетей 29

30. Эволюция методов решения расчетных задач в ПК ONEPLAN RPLS-DB TE при планировании и оптимизации ТС Мониторинг объектов транспортной сети на карте 30

31. Основные задачи ПК ONEPLAN RPLS-DB TE • Хранение в единой БД информации о структуре транспортной сети (площадки, сетевые элементы, ресурс емкости), маршрутах включения потоков, рабочих документов. • Организация прав доступа к данным. • Поиск оптимальных маршрутов для организации каналов Е1, маршрутов защиты, потоков IP/Ethernet. • Выбор и назначение контроллера, VLAN и кластера для новых БС. • Мониторинг и учет коллизий VLAN’ов. • Инвентаризация портов. • Учет коммутации оборудования и подключений к портам. • Помощь в локализации и поиске аварийного элемента. • Анализ загрузки транспортной сети, моделирование сети при возрастании нагрузки, определение потенциальных перегрузок (узких мест), планирование финансовых затрат на модернизацию транспортной сети. • Оптимизация маршрутов включения потоков на транспортной сети. • Ревизия аварий, не сделанных кроссировок, не прописанных сервисов. • Анализ последствий аварийных ситуаций. • Отображение полезной информации на карте. • Индикация предупреждений в проекте. • Формирование отчетов и служебных записок. • Быстрый и простой поиск данных в проекте. 31

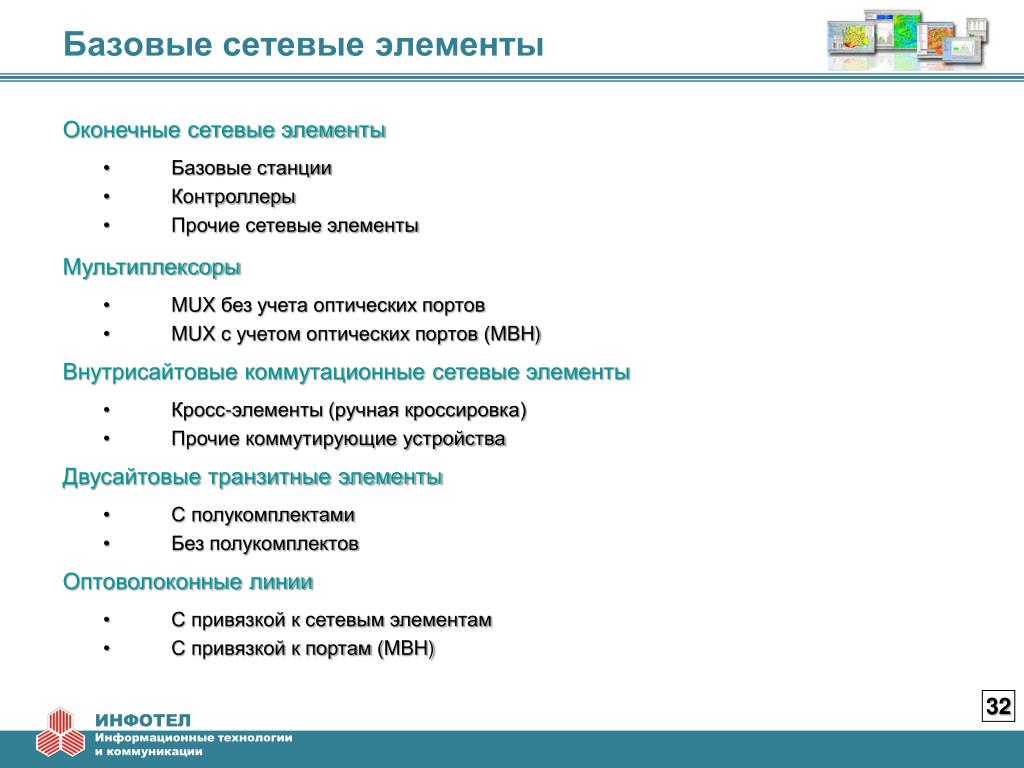

32. Базовые сетевые элементы Оконечные сетевые элементы • Базовые станции • Контроллеры • Прочие сетевые элементы Мультиплексоры • MUX без учета оптических портов • MUX с учетом оптических портов (MBH) Внутрисайтовые коммутационные сетевые элементы • Кросс-элементы (ручная кроссировка) • Прочие коммутирующие устройства Двусайтовые транзитные элементы • С полукомплектами • Без полукомплектов Оптоволоконные линии • С привязкой к сетевым элементам • С привязкой к портам (MBH) 32

33. Проключенияпотоков E1 + IP/Ethernet Фиксированные потоки Е1 • Прописанная коммутация каналов (основной маршрут + защита) • Фиксированный ресурс Е1 • Высокий приоритет • Сети SDH • Возможность использовать ресурс IP/Ethernet • и т.д. Динамические потоки IP/Ethernet • Без коммутации каналов • «Плавающий» ресурс Мб/сек • Максимальные (пиковые) скорости, Мб/сек • Минимальные (гарантированные) скорости, Мб/сек • Средняя нагрузка за большой период времени (по статистике), Мб/сек • Приоритеты для разных сервисов • Выбор и назначение кластеров + VLAN’ов • Агрегирование потока • Сети MBH (CORE) • и т.д. 33

34. Проключенияпотоков E1 + IP/Ethernet Наглядное представление маршрута 34

35. Проключенияпотоков E1 + IP/Ethernet Отображение на карте 35

36. Создание проключений Вручную Автоматически 36

37. Ревизия аварий 37

38. Ревизия кроссировок 38

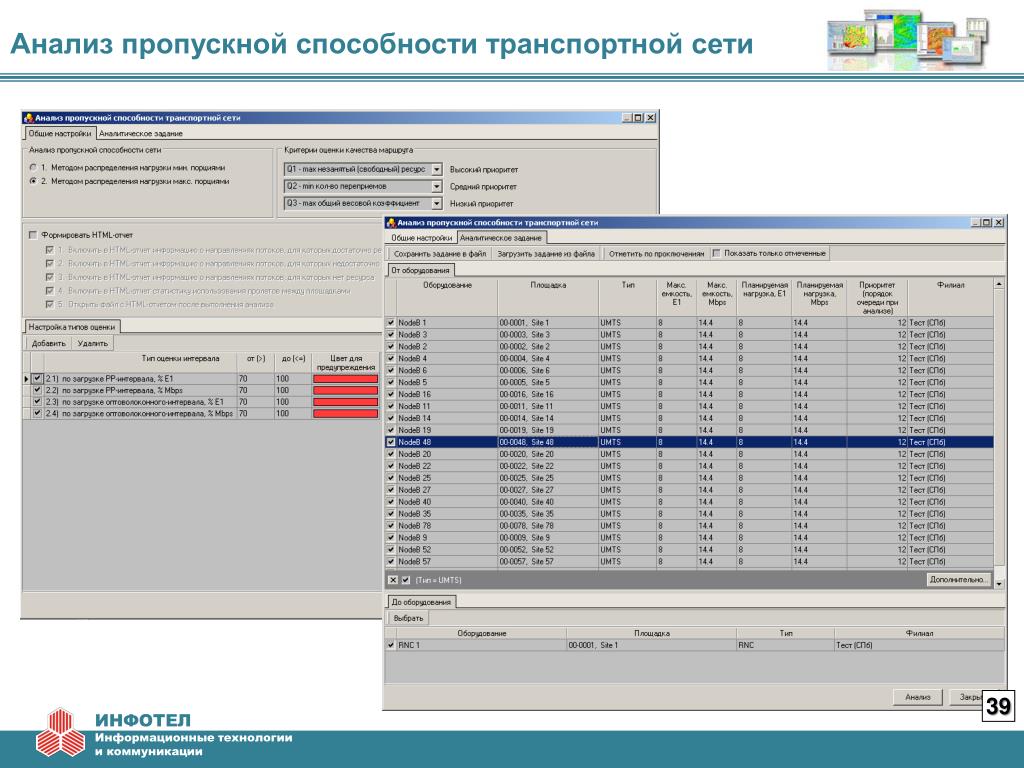

39. Анализ пропускной способности транспортной сети 39

40. Анализ пропускной способности транспортной сети 40

41. СПАСИБО ЗА ВНИМАНИЕ!
