第八章 线性系统的校正方法. 第一节 系统设计与校正概述. 第二节 串联校正. 第三节 PID 校正器设计. 第一节 系统设计与校正概述. 系统的分析. 给定了控制系统的结构和参数 , 采用时域分析法或频域分析法 , 通过计算或作图求的系统可以实现的性能。. 系统的综合与校正. 系统除了稳定外,还必须按照给定的性能指标进行工作。若系统不能全面的满足所要求的性能指标,则要对原系统增加一些必要的环节,使系统能够全面满足所要求的性能指标。从逻辑上讲,系统的综合与校正是系统分析的逆问题。. 一、 系统的性能指标. 瞬态性能指标. 时域性能指标. 稳态性能指标.
E N D

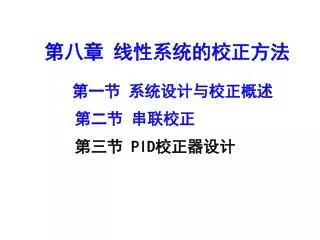

第八章 线性系统的校正方法 第一节 系统设计与校正概述 第二节 串联校正 第三节 PID校正器设计
第一节 系统设计与校正概述 系统的分析 给定了控制系统的结构和参数,采用时域分析法或频域分析法,通过计算或作图求的系统可以实现的性能。 系统的综合与校正 系统除了稳定外,还必须按照给定的性能指标进行工作。若系统不能全面的满足所要求的性能指标,则要对原系统增加一些必要的环节,使系统能够全面满足所要求的性能指标。从逻辑上讲,系统的综合与校正是系统分析的逆问题。
一、系统的性能指标 瞬态性能指标 时域性能指标 稳态性能指标 频域性能指标
二、校正的基本方式 串联校正 反馈校正 并联校正 顺馈校正 PID校正器
1、串联校正 校正装置传递函数 图5-1 串联校正
2、并联校正 (1) 反馈校正 图5-2 反馈校正
(2) 顺馈校正 图5-3 顺馈校正
串联校正按校正环节 性能可分为: 第二节 串联校正 增益调整(校正) 相位超前校正 相位滞后校正 相位超前-滞后校正
要求改变增益,使系统具有 的相位裕度。 一、控制系统的增益校正 图5-4为一位置控制系统的对数坐标图。系统的开环传递函数为
① ② 11 12 图5-4 位置随动系统
二、相位超前校正 图5-5 RC超前网络 13 14
例 图5-7为单位反馈控制系统,给定的性能指标:单位斜坡输入时的稳态误差 ,相位量 ,幅值裕量 。 图5-7 控制系统方块图
(1)首先根据稳态误差确定开环增益 , (2)作开环频率特性的伯德图,并找出未校正前系统的相位裕量和幅值裕量。
(3)确定在系统上需要增加的相位超前角 (4)确定系数 14 17
