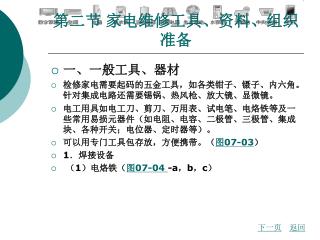

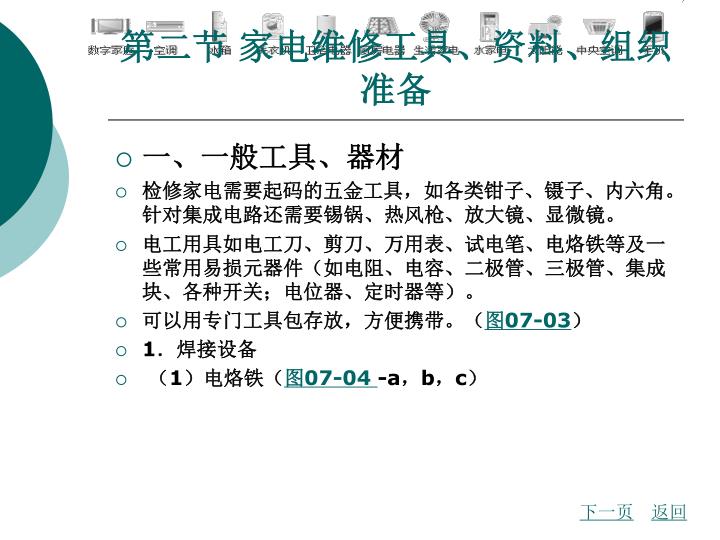

第二节家电维修工具、资料、组织准备 • 一、一般工具、器材 • 检修家电需要起码的五金工具，如各类钳子、镊子、内六角。针对集成电路还需要锡锅、热风枪、放大镜、显微镜。 • 电工用具如电工刀、剪刀、万用表、试电笔、电烙铁等及一些常用易损元器件（如电阻、电容、二极管、三极管、集成块、各种开关；电位器、定时器等）。 • 可以用专门工具包存放，方便携带。（图07-03） • 1．焊接设备 • （1）电烙铁（图07-04 -a，b，c）下一页返回

第二节家电维修工具、资料、组织准备 • 电烙铁是最长用的维修工具，是电子爱好者进行业余制作和维修的主要工具之一。它主要由铜制烙铁头和用电热丝绕城的烙铁芯两部分组成。烙铁芯直接接220V市电，用于加热烙铁头，烙铁头则沾上溶化的焊锡焊接电路板上的元件。 • 从构造上分，电烙铁有内热式和外热式两种。内热式电烙铁的烙铁芯安装在烙铁头的内部，因此体积小，热效率高，通电几十秒内即可化锡焊接。外热式电烙铁的烙铁头安装在烙铁芯内，因此体积比较大，热效率低通电以后烙铁头化锡时间长达几分钟。 • 从容量上分，电烙铁有20W、25W、35W、45W、75W、100W以至500W等多种规格。爱好者一般使用25W的内热式电烙铁。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 电烙铁初次使用时，首先应给电烙铁头挂锡，以便今后使用沾锡焊接。挂锡的方法很简单，通电之前，先用砂纸或小刀将烙铁头端面清理干净，通电以后，待烙铁头温度升到一定程度时，将焊锡放在烙铁头上溶化，使烙铁头端面挂上一层锡。挂锡后的烙铁头，随时都可以用来焊接。 • 用电烙铁焊接时，除了必须有焊锡条做焊料、直接用于焊接之外，还应该备有助焊剂。助焊剂顾名思义就是有助于焊接的，它可以清洁焊接物表面和清除溶锡中的杂质，提高焊接质量。常用的助焊剂有松香和焊锡膏（俗称焊油），其中松香时一种腐蚀性很小的天然树脂。焊锡条（又称焊锡丝）里就带有松香，故俗称松香芯焊锡条。焊锡膏也是一种很好的上一页下一页返回

第二节家电维修工具、资料、组织准备 助焊剂，但是其腐蚀性比较强，本身又不是绝缘体，故不宜用于元件的焊接，大多用于面积较大的金属构件的焊接，使用量也不宜过多，焊接完成以后应使用酒精棉球将焊接部位擦干净，防止残留的焊锡膏腐蚀焊点和焊接件，影响产品的质量和寿命。 • 另外，使用电烙铁是属于强电操作，一定要注意安全用电。任何电烙铁都必须又三个接线端，其中两个与烙铁芯相接，用于连接220V交流电源，另一个与烙铁外壳相连是接地保护端子，用以连接地线，为了安全起见，使用前最好用万用表鉴别一下烙铁芯是否断线或者混线。一般20～30W的电烙铁的烙铁芯电阻为：1500～2500欧姆。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 电烙铁在使用中一般不易损坏,加之电路及结构比较简单，出了故障也容易判断故障之所在，并及时排除。电烙铁常见故障有电热丝烧断或引出线折断引起的不发热；接头处松动引起的时热时不热；瓷套管破裂或部分脱离引起的漏电现象；以及铜头滑脱或松动等，均能自己排除。部分比较复杂的结构中，可能有变压器烧坏、指示灯不亮及电路元件损坏等，也可用万用表检查出故障之所在，并及时处理。 • 如果需要调换发热元件时，可用另一烙铁烫开芯子引出线与电源线接头（接地线不要烫开），松开发热元件的“引出线”，向后退出旧发热元件，然后将新的发热元件从胶木接线柱的后端中孔插入钢管内，将引出线绕在接线端子上，焊接好，再剪去多余部分，即可旋上木柄，正常使用。上一页下一页返回

第二节家电维修工具、资料、组织准备 • （2）电热锡锅（锡炉图07-08-D） • 维修用的电热锡锅一般都是小型焊锡锅，功率在100~300W,温度在270~400℃可调，锡锅容积为36×36(mm3)左右。体积小，易摆放。采用全不锈钢拉伸锅，不漏锡。采用专用电路，调温范围大，任意点自动保持恒温，精确度高。为了安全，请将“地线”接好。当开机融化焊锡时，可将温度调整旋纽置于最高档位。在焊锡融化后，请将温度旋纽回调，置于4~6刻度档。使用中，锡炉温度不宜调的太高，这样焊锡容易老化，也不利于锡炉的使用寿命。在工作中，如果一段时间不使用锡炉时，可将调温旋纽置于1~3低温档。须把焊锡放入锡锅内以后，再打开上一页下一页返回

第二节家电维修工具、资料、组织准备 电源开关加温。在接通电源后，如果锡炉不能加热，请检查保险丝是否熔断。锡炉的发热芯在使用一定时间后，可能会烧坏，请与经销商联系，更换。锡炉不宜长时间持续工作在高档（6档以上）状态，持续工作不能超过8小时，否则会加速锡炉老化，甚至引起事故！ CPU底座有两种安装方式,贴片式CPU底座不可以用锡炉拆。 • （3）热风枪 (图07-08-E、F) • AT850B热风枪经济实用型 • 性能指标： • 电源电压：110/220V AC • 输入功率：50/60Hz 上一页下一页返回

第二节家电维修工具、资料、组织准备 • 功率消耗：280W • 空气泵：膜片式专用泵 • 容量：25L/min(最高) • 热空气温度：100℃～480℃ • 外形尺寸：187（Ｗ）×135（Ｈ）×245（Ｄ）ｍｍ重量：3.2Ｋｇ • 功能： • 升温迅速，定温方便，温度精确稳定 • 风口温度达到设定值时，加热指示灯熄灭，发热体不再加热。风口温度低于设定温度时加热指示灯亮，维持温度恒定，延长发热体使用寿命。 z 上一页下一页返回

第二节家电维修工具、资料、组织准备 • 关机后自动送风冷却系统，且此时气流大小可调节，更好的保护发热体、手柄、风头、大幅度延长机器使用寿命。 • 防静电设计，防止因静电剂漏电而损坏ＰＣＢ板 • 能大幅度调节空气量及温度，可焊接ＱＦＰ及ＳＯＰ型ＩＣ。 • 喷嘴与国际接轨，包装配备2个喷嘴。 • 塑壳轻巧方便，经济实惠 • 使用热风枪可以焊拆贴片元件、集成电路 • ①. 用烙铁在贴片元件的四周和上面涂满干净的松香，然后慢慢的加热贴片元件的周围和贴片元件，一手拿风枪另一只手拿着主板旋转尽量使松香渗透到贴片元件的下面，这样有上一页下一页返回

第二节家电维修工具、资料、组织准备 • 两个好处：一催化剂可以使得焊锡尽快融化，二可以限制电路板和贴片元件的温度，有效防止电路板起泡和贴片元件损坏。 • ②.准备好GOOT助焊工具的L型的镊子（要把它磨细），和弯头的结实的镊子（最好把头的下面磨成平面），尖细镊子。开始加热贴片元件，中速移动风枪，等贴片元件四周刚刚开始冒泡冒烟时，用顺手的工具轮流压贴片元件的四角，这时贴片元件下面的胶已经开始发酥，你会看见你压的地方在望下动，压完一个来回你认为下面的胶都动过了，换镊子牢牢加住贴片元件的上面的任何对称的两边开始左右的试图旋转贴片元件，开始的时候你会发现贴片元件不动弹，继续旋转，就会看见贴片上一页下一页返回

第二节家电维修工具、资料、组织准备 • 元件左右活动的空间越来越大直到贴片元件彻底的脱离主板，尽量用镊子把贴片元件夹住。以上操作极力在最短的时间内完成。 • ③.处理元件和电路板，上锡。如果上面顺利，那你已经成功90%，不过回装也很关键，一般会有不到位，或定位后一吹贴片元件变位的问题。 • ④.在焊盘上均匀涂抹适量松香（其量为融化后刚好充满CPU的底部），用风枪稍微一吹使其均匀并基本融化，快速用目测法放上贴片元件，并轻微加热贴片元件，使其下的松香彻底融化但焊锡未融化。移开风枪，用尖细的镊子夹住贴片元件原地四周滑动，感觉贴片元件升起的时候此时定位最上一页下一页返回

第二节家电维修工具、资料、组织准备 准确，松手后松香会把元件定住，这种用干松香助焊的办法基本可以有效防止贴片元件的滑动。 • ⑤.风量0级，温度280-300，恒定后开始吹焊均匀的加热元件的周围和元件，最后风嘴围绕元件快速移动，待有烟雾气泡时，元件自动的定位。只要掌握好以上几点，加上平时维修积累的经验你会很快会用好热风枪的。 • 2、兆欧表 • 兆欧表又叫摇表，迈格表、高阻计、绝缘电阻测定仪等，是一种测量电器设备及电路绝缘电阻的仪表，其外形如图07-05所示。兆欧表主要由三个部分组成：手摇直流发电机(有上一页下一页返回

第二节家电维修工具、资料、组织准备 的用交流发电机加整流器)、磁电式流比计及接线桩(L、E、G)。兆欧表的常用规格有250v、500v、1000v、2500 v和5000V等挡级。选用兆欧表主要应考虑它的输出电压及其测量范围。一般高压电气设备和电路的检测需要使用电压高的兆欧表，而低压电器设备和电路的检测使用电压低一些的就足够了。通常500V以下的电气设备和线路选用500～l000V的兆欧表，而瓷瓶、母线、刀闸等应选2500V以上的兆欧表。 • (1）、家用电器一般工作在220V，宜用500V规格的兆欧表。(2.5倍) • (2）、作好用前检查上一页下一页返回

第二节家电维修工具、资料、组织准备 • 初始应在∞，将L与E 轻触一下，指针应为“0”。 • 兆欧表的标尺也是不均匀的，读数时要充分注意。尤其是估算的尾数，也有不均匀刻度的问题。 • (3）注意“无电”测量 • 设备和线路在测量前必须断开电源，并对断电后的线路和设备进行充分的放电（可使用绝缘金属导线将可能带电的端子和外壳之间短路2～3次）。测量完毕后，还要对被测线路或设备放电，否则可能导致使用者触电或损坏仪表。 • (4）正确接线上一页下一页返回

第二节家电维修工具、资料、组织准备 • 将被测的线路、设备连接到兆欧表的“线”（L）端钮上，金属外壳或与大地有良好接触的金属接到“地”（E）端钮上，“屏蔽”（G）端钮用于测量表面泄漏电流大的电缆线路等场合，一般情况下可以空着不用。 • (5）注意手摇速度 • 开始测量时，手摇的速度应很缓慢，发现有短路现象时应及时停止，以防损坏仪表。在正常量测时，手柄转速应尽量接近发电机的额定转速（120转／分），过慢会影响读数的精确性。 • (6）正确读数上一页下一页返回

第二节家电维修工具、资料、组织准备 • 一般要求在手柄连续转动：30秒以后再读数，这时的绝缘电阻值比较准确地反映实际情况。但如果在测量过程中发现有短路现象，可慢慢转动手柄，以确定是否是永久性短路，还是什么地方偶而碰线引起。 • (7）注意周围环境 • 使用兆欧表测试时要避开强的磁场，以防止外界磁场的影响，使读数不准，不过，在家用环境中较少出现。 • 一般电器的绝缘电阻的最低限值是0．5兆欧以上，实际测量一般要求达到2兆欧以上。采用双重绝缘的家用电器，一般规定是：基本绝缘为2兆欧；附加绝缘为5兆欧。采用加强绝缘时，则为7兆欧以上。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 3、隔离变压器 • 隔离变压器,顾名思义,主要的作用是将用电设备和电网隔离开. 用于安全性场合或者抗干扰要求的场合等.用电设备和电源没有直接的电联系. 隔离式结构材料多，成本高,除了能改变电压外, 还可以把输入绕组和输出绕组在电气上彼此隔离,输入/输出和零线隔离,用以避免同时触及带电体(或因绝缘损坏而可能带电的金属部件)和地所带来的危险.此外隔离变压器还具有一定抑制各种干扰的作用,具有滤波性能,且安全性高。隔离变压器将电力线路短路容量降低，也减少了危险性。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 隔离变压器（图07-06）是在使用某些电器时为了人身安全而加设的。例如在维修彩色电视机时，因为有彩色电视机的电源部分和市电相连，若维修人员不注意碰到了这部分电路，就会引触电，危及人身安全。其次，在维修一些家用电器时，也应该接上隔离变压器。 • 接入的方法是：首选把隔离变压器的一边接头接入电源插座，另一边接一个插座，在从隔离变压器接入的插座上就可以插接用维修的家用电器了。 • 说明一点，隔离变压器是一个1：1的变压器，也就是说，它的初级和次级的圈数和线径的粗细都是相等的，并不分初级和次级，哪边的绕组接入市电都是一样的。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 须要注意的是，选用隔离变压器的原则是：隔离变压器的功率一定要大于所维修的家电电器的功率。 • 4、自耦变压器：就是自耦合变压器（图07-07，图07-08）, 自耦式结构比较简单、成本低、输入/输出和零线共用，变压器的副边是原边的一部分,其一、二次侧共同用一个绕组，像是一个线出来的两个线圈，两个线圈是利用电流的忽大忽小的差来切割磁力线，来变压的，一般用在直流电的升压上，变压器的输出和输入有直接电联系，安全性能差。自耦变压器类似于三端可调电阻。这种变压器一次、二次实为一个绕组，所以二次侧仍有高压危险。 • 5、多功能直流维修电源：上一页下一页返回

第二节家电维修工具、资料、组织准备 • 在电器维修中离不开和电打交道，开机检测要接通市电，便携电器要用直流电源，能有一个功能多一点的电源是不少维修人员都希望的，但要配备隔离变压器、交流调压器、直流电源花钱不少切使用不便。这里给大家介绍一款制作多用电源的方案。 • 选购一个300W的功放环形变压器，除220V输入绕组外，主绕组最好是双55V，次绕组有一组15V就可。在原绕组外层再加绕漆包线最终形成，主绕组为110V，然后每绕13V留一抽头，共绕9个13V。每伏匝数可通过实验得到，用漆包线在变压器上绕10圈，通电后用数字表测出这10圈的交流电压值，计算出13V应绕的圈数和所用漆包线的大概长度。上一页下一页返回

第二节家电维修工具、资料、组织准备 裁出9段该长度的漆包线分次绕在简易穿梭上绕在变压器外层，每个绕组的头与上个绕组的尾拧在一起刮掉漆皮焊牢，变压器就改制完成。漆包线线径在0.8左右即可。 • 1）、隔离变压器当次级绕组全使用时，作隔离变压器用。在带电检修300W以下的电器时使用，不小心手碰到220V交流电一端时可确保安全。象M11机芯热底板彩电维修时，最好使用它。示波器外壳接地，测量热底板彩电时要使用隔离变压器，否则会烧断彩电保险或大电跳闸。 • 2）、110V电源一些原装进口电器（如日本）和二手电器都使用110V电源，此类电器维修时常发愁没法供电，有此变压器可解决此问题。上一页下一页返回

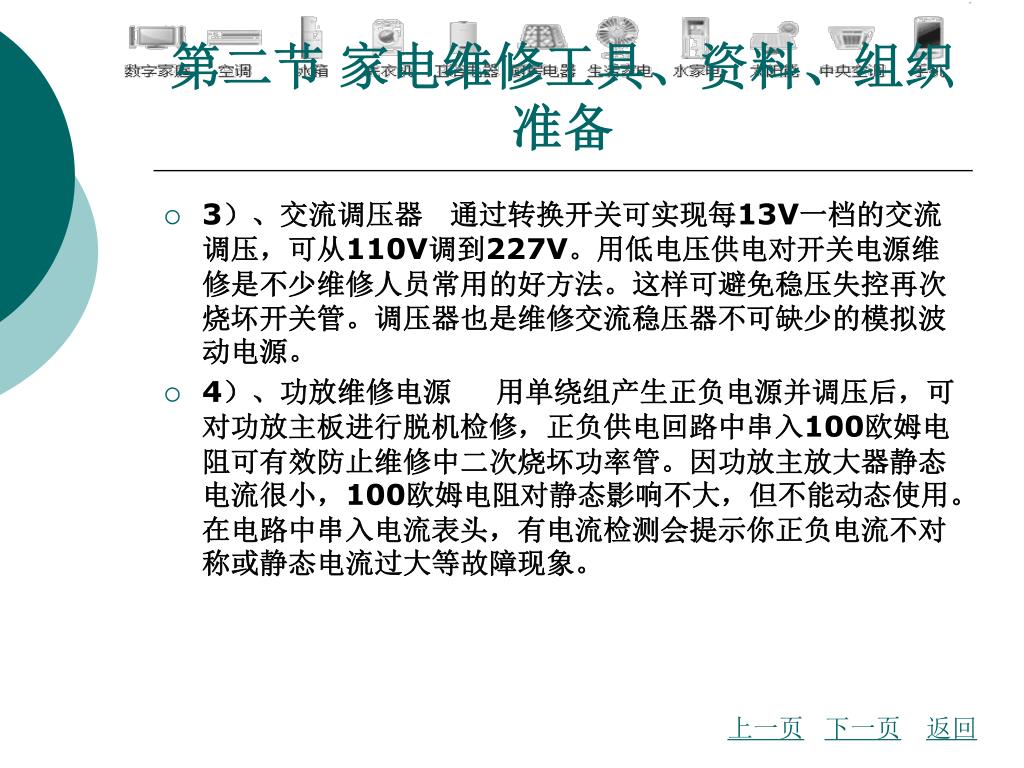

第二节家电维修工具、资料、组织准备 • 3）、交流调压器通过转换开关可实现每13V一档的交流调压，可从110V调到227V。用低电压供电对开关电源维修是不少维修人员常用的好方法。这样可避免稳压失控再次烧坏开关管。调压器也是维修交流稳压器不可缺少的模拟波动电源。 • 4）、功放维修电源用单绕组产生正负电源并调压后，可对功放主板进行脱机检修，正负供电回路中串入100欧姆电阻可有效防止维修中二次烧坏功率管。因功放主放大器静态电流很小，100欧姆电阻对静态影响不大，但不能动态使用。在电路中串入电流表头，有电流检测会提示你正负电流不对称或静态电流过大等故障现象。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 5)、直流稳压电源直流稳压电路采用过去稳压电源产品电路。该电路由分离元件组成，元件都是维修中常用元件，容易组装和调试。整个电路由主电源、辅助电源、取样误差放大、调整输出、过载保组成。采用双电源可实现0V输出。主电源采用四档电压切换可降低调整管管压降的功耗。考虑到电动车维修中要用到36V－42V，所以此电路分四档连续可调输出0－50V。用双5掷波段开关，一是对输入交流电压进行选择，二是对直流输出电压可调范围进行调整。此电路有过流保护功能，当输出线头短接或负载短路时保护电路启控输出为0V，保护发光二极管点亮，按下复位钮可解除保护。如觉得该电路制作太复杂，也可选用由集成电路组成的稳压电源电路。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 此变压器有多种电压输出，在需要时还可构成其他实用电路，如将隔离后的220V电压经过三倍压整流后可获得1000V以上电压，可作成耐压测试仪。用正负电源和功放IC构成内置音频放大器，驱动小扬声器构成信号寻迹器等。 • 因以上功能都是使用一个变压器，接地点不一样，所以不能同时使用于一个电路，用了隔离交流输入就不能同时再使用直流稳压，双电源也不能于直流稳压同时使用。在电路完成之后，作一机箱，配上交直流表头、开关、旋钮、指示灯、输出插座和接线柱即大功告成。 • 为了使用方便和直观，该电源使用了多块不同量程的电压表和电流表，它们分别是：上一页下一页返回

第二节家电维修工具、资料、组织准备 • 满程 250V 交流电压表 • 满程 3A 交流电流表 • 满程 50V 直流电压表 • 满程 3A 直流电流表 • 满程 500mA 直流电流表（两块） • 前四块表最好使用精度较高的工业仪表，后两块作为正负电源电流监视，可用廉价的简易表头改制。前四块表也可用同一规格的表头改制。 • 当然也可用市售多功能直流维修电源，但功能没这么齐。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 6、逻辑笔(图07-09)是用于判断电子线路中集成电路是否已经损坏的简便工具，用逻辑笔能测出集成电路某点上的逻辑状态（是高电平还是低电平？是脉冲信号还是开路电平？）。根据逻辑笔监测到的各种控制信号就可以判断其故障状态，如果使用脉冲发生器配合逻辑笔监测，那就能更快更准地找到故障点。比如，用脉冲发生器产生的信号作为输入信号送进某一电路，并用逻辑笔监测其输出，就能迅速找到故障点。 • 二、万用表上一页下一页返回

第二节家电维修工具、资料、组织准备 • 电工仪表的精确度等级是指在规定条件下使用时，可能产生的基本误差占满刻度的百分数。它表示了该仪表基本误差的大小。误差等级不同分为0．1级、0．2级、0．5级、1．0级、1．5级、2．5级和4级共七个等级。数字越小者，精确度越高，基本误差越小。0．1级到0．5级仪表精确度较高，多用于实验室作校检仪表；1．5级以下的仪表精确度较低，多用于工程上的检测与计量。 • 万用表具有用途多，量程广，使用方便等优点，是电子测量中最常用的工具。它可以用来测量电阻，交直流电压和直流电压。有的万用表还可以测量晶体管的主要参数及电容器的电容量等。掌握万用表的使用方是电子技术的一项基本技能。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 常见的万用表有指针式万用表和数字式万用表。指针式万用表是一表头为核心部件的多功能测量仪表，测量值由表头指针指示读取。数字式万用表的测量值由液晶显示屏直接以数字的形式显示，读取方便，有些还带有语音提示功能。万用表是公用一个表头，集电压表、电流表和欧姆表于一体的仪表。 • 万用表的表头为磁电系测量机构，它只能通过直流，利用二极管将交流变为直流，从而实现交流电的测量。在电流接法的基础上,加上电池,分电阻和波段开关,就构成了一个欧姆表. • (一)、MF50型指针式万用表：上一页下一页返回

第二节家电维修工具、资料、组织准备 • 下面就以MF50型万用表(图07-10)为例，介绍万用表的使用方法。 • 1）．表盘表盘由刻度线，指针和机械调零钉组成，由指针所指刻度线的位置读取测量值，机械调零钉位于表盘下部中间的位置。 • MF50型万用表有8条刻度线。从上往下数，第一条刻度线是测量电阻时读取电阻值的欧母刻度线。第二条刻度线是用于交流电压和直流电流读数的共用刻度线。第三条刻度线是测量10V以下交流电压的专用刻度线。第四，第五条刻度线是测量三极管放大倍数的专用刻度线。 • 2）．转换开关转换开关的作用是选择测量的项目及量程。上一页下一页返回

第二节家电维修工具、资料、组织准备 • (1) 直流电压有2.5V 10V 250V 1000V五个量程挡位。 • (2) 交流电压有10V 50V 250V 1000V四个量程挡位。 • (3) 直流电压有2.5mA 25mA 250mA三个常用档位，及100ūA，2.5A两个扩展量程档位。 • (4) 电阻有×1 ×10 ×100 ×1K ×10K五个倍率挡位。 • (5) hFE 测量三极管直流放大倍数的专用挡位。 • 万用表指标、性能还有：DC 20k Ω/V高灵敏度、采用1m之内落下保护装置、线间电压AC600V（对地电压AC300V）测定、用陶瓷保险丝保护、导通、电池性能、二椎管、温度测试功能（温度 0-100℃，需加7060温度探头）LED 0Ω约10mA通电(电池电压3V) 附件 7066测试线R6P型1.5V电池2节。上一页下一页返回

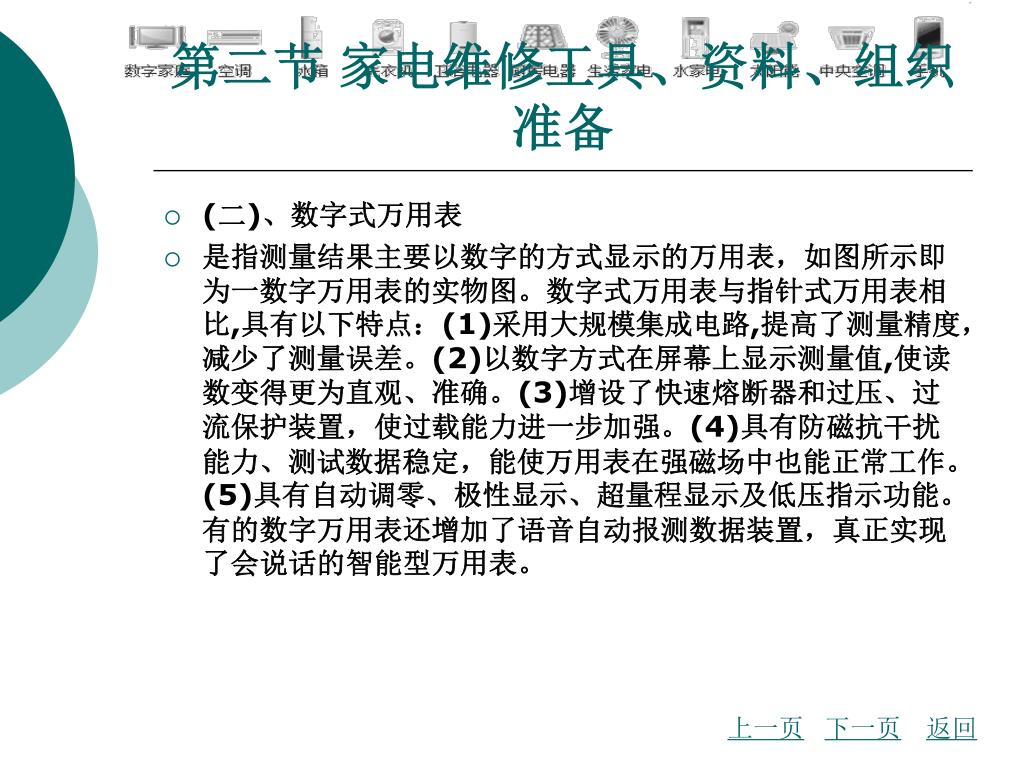

第二节家电维修工具、资料、组织准备 • (二)、数字式万用表 • 是指测量结果主要以数字的方式显示的万用表，如图所示即为一数字万用表的实物图。数字式万用表与指针式万用表相比,具有以下特点：(1)采用大规模集成电路,提高了测量精度，减少了测量误差。(2)以数字方式在屏幕上显示测量值,使读数变得更为直观、准确。(3)增设了快速熔断器和过压、过流保护装置，使过载能力进一步加强。(4)具有防磁抗干扰能力、测试数据稳定，能使万用表在强磁场中也能正常工作。(5)具有自动调零、极性显示、超量程显示及低压指示功能。有的数字万用表还增加了语音自动报测数据装置，真正实现了会说话的智能型万用表。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 数字万用表由于具有准确度高、测量范围宽、测量速度快、体积小、抗干扰能力强、使用方便等特点而广泛应用于国防、科研、工厂、学校、计量测试等技术领域，但其规格不同，性能指标多种多样，使用环境和工作条件也各有差别，因此应根据具体情况选择合适的数字万用表。 • 选择数字万用表一般从以下几个方面来考虑： • 1）、功能 • 现在的数字万用表除了具有测量交、直流电压，交、直流电流，电阻等五种功能外，还有数字计算，自检，读数保持，误差读出，二极管检测，字长选择，ＩＥＥＥ－４８８接口或ＲＳ－２３２接口等功能，使用时要根据具体要求选用。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 2）、范围和量程 • 数字万用表有很多量程，但其基本量程准确度最高。很多数字万用表有自动量程功能，不用手动调节量程，使得测量方便、安全、迅速。还有很多数字万用表有过量程能力，在测量值超过该量程但还没达到最大显示时可不用换量程，从而提高了准确度和分辨力。 • 3）、准确度 • 数字万用表允许的最大误差不仅要看它的可变项误差，还要看它的固定项误差。选择的时候还要看稳定误差和线性误差的要求是多少，分辨力是否符合要求。一般数字万用表如要求0.0005级～0.002级，至少应有６１位数字显示；上一页下一页返回

第二节家电维修工具、资料、组织准备 0.005级～0.01级，至少应有５１位数字显示；0.02级～0.05级，至少应有４１位数字显示；0.1级以下，至少应有３１位数字显示。 • 4）、输入电阻和零电流 • 数字万用表的输入电阻过低和零电流过高都会引起测量误差，关键要看测量装置所允许的极限值是多少，即要看信号源的内阻大小。信号源阻抗高时应选择高输入阻抗、低零电流的仪器，使其影响可以忽略。 • 5）、串模抑制比和共模抑制比上一页下一页返回

第二节家电维修工具、资料、组织准备 • 在存在各种干扰如电场、磁场和各种高频噪声或进行远距离测量时，容易混进干扰信号，造成读数不准，因此应根据使用环境选择串、共模抑制比高的仪器，尤其是进行高精度测量时，应选择带保护端Ｇ的数字万用表，能很好地抑制共模干扰。 • 6）、显示形式及供电电源 • 数字万用表的显示形式不仅限于数字，还可以显示图表、文字和符号，以便于现场观测、操作和管理。根据它的显示器件的外形尺寸可分为小型、中型、大型及超大型四类。 • 数字万用表的供电电源一般为２２０Ｖ，而一些新型的数字万用表电源范围很宽，可以在1１００Ｖ～２４０Ｖ之间。上一页下一页返回

第二节家电维修工具、资料、组织准备 一些小型的数字万用表配上电池就可使用，也有一些数字万用表可用交流电、内部镍镉电池或外接电池三种形式。 • 7）、响应时间、测量速度、频率范围 • 响应时间越短越好，但有一些表的响应时间比较长，要等一段时间后读数才能稳定下来。测量速度应根据是否与系统测试联用，如联用时，速度就很重要，而且速度越快越好。频率范围，则根据需要适当选择。 • 8）、交流电压转换形式 • 交流电压测量分平均值转换、峰值转换和有效值转换。当波形失真较大时，平均值转换和峰值转换不准确，而有效值转换可不受波形的影响，使测量结果更加准确。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 9）、电阻接线方式 • 电阻测量接线方式有四线制、两线制。进行小电阻和高精度测量时，应选择带四线制的电阻测量接线方式。 • 随着大规模集成电路和显示技术的发展，数字万用表逐渐向小型化、低功耗、低成本方向发展，数字万用表也明显分为便携式和台式两种。便携式一般为３１位或４１位，体积小，重量轻，耗电少，适合生产车间或野外使用；台式可达６１位或７１位，准确度和分辨力越来越高，采用微处理器和ＧＰ－ＩＢ接口设备，在计量、科研和生产部门作为标准表和精密测量用。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 总之，选择时不一定要具备以上所有条件，应根据使用的具体要求来选择最适当的数字万用表。 • 美国富禄克公司的187、189(图07-11)是87-IV型和89-IV型的升级替代产品,具有0.025%的基本直流准确度、50,000字高分辨力显示模式，并带有瞬时读数的详细分析，模拟指针，双层背景光100kHz交流带宽、dBm/dBV测量，及真有效值电压电流测量。响应速度有了显著的提高更宽的量程，高阻值测量达500MΩ，电导量程达500ns，内部存储功能可记录和存储高达1000个测量数据并带有实时时间标记（189型）。最新Fluke View Forms(FVF 1.5版本)软件更加方便易用。通过FVF，还上一页下一页返回

第二节家电维修工具、资料、组织准备 可以在线记录测量数据到计算机（187、189均可），电容相对模式可以清除读数中的杂散电容。最大、最小值功能可以记录最大值、最小值并带有实时时间标记。快速最大、最小值功能可以捕获250μs尖峰。 • 利用K型热电偶选件进行摄氏或华氏温度测量量程更宽，交流电压可低至10μV，电容可达50μF，多种读数同时显示，并带有模拟指针，双层背景光在任何照明条件下都更加易于阅读。自动接触保持（Touch-Hold)捕获稳定读数。30分钟自动睡眠模式，节约电池寿命，非开盖校准，终身保修。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 美国安捷伦Agilent产台式数字万用表34401A(图07-12), 12种测量功能,1000V最大输入,15 ppm 基本直流精度（24小时）,每秒钟1000个读数直接至GP-IB,GP-IB和RS-232标准,512读数存储器,2SCPI标准命令。 • Agilent 34401A数字万用表以异乎寻常的经济价位建立了价格/性能的新标准，可以提供61/2数字分辨率、每秒钟1000个读数和15ppm的基本直流精度。34401A是满足你当前和今后需要的性能优良、适用面广的数字多用表。 • 良好的台式工作性能上一页下一页返回

第二节家电维修工具、资料、组织准备 • 34401A的清晰合理的前面板使你能够很容易地选择所有的主要测量功能，包括传统的“台面工作”功能，像连续性和二级管测试；数字运算功能，如零位，dB,dBm,界限测试和最大/最小/平均等功能也很容易选择。简单的菜单可让你访问强有力的高级功能，例如把多达512的读数存储到内部存储器中。测量结果显示在明亮的高可见度的显示器上。坚固的机壳可保证仪器即使在恶劣的环境下仍然不会被损坏，而且选配的附件袋使您包装和携带方便。 • 在系统中的高级性能 • 34401A每秒能够处理1000个读数，包括ASCII格式的GPIB总线传输在内。GPIB和RS-232两者都是标准的，上一页下一页返回

第二节家电维修工具、资料、组织准备 使你能选择最满足要求的接口。34401A响应三种不同的指令语言。它接受SCPI命令（可编程仪器的标准命令），从而保证了当前的和未来的兼容性。它也响应Agilent 3478A和Fluke 8840A的命令，以其向下兼容保护你的软件投资。驱动器也可用国家仪器公司的Labview和VEE两种软件。 • 通过Agilent 34812A BenchLink Meter软件把Agilent 34401A置于测量系统 • Agilent 34401A是一种不寻常的数字万用表，通过34812A BenchLink Meter软件，可以使它变得更有价值。34812A BenchLink Meter可使你的PC机和DMM变为更有力的、使用更方便的单通道数据采集系统。上一页下一页返回

第二节家电维修工具、资料、组织准备 • (三)、钳形万用表（电流表） • 电流的测量中，电流表必须与被测电路串联。在实际操作时，就得断开线路，显然很不方便。而钳形电流表却是一种不需断开电路就可直接测电路交流电流的携带式仪表，在电气检修中使用非常方便，应用相当广泛。 • 1、钳形电流表的基本结构和工作原理 • 钳形电流表简称钳形表(图07-13)。其工作部分主要由一只电磁式电流表和穿心式电流互感器组成。穿心式电流互感器铁心制成活动开口，且成钳形，故名钳形电流表。穿心式电流互感器的副边绕组缠绕在铁心上且与交流上一页下一页返回

第二节家电维修工具、资料、组织准备 电流表相连，它的原边绕组即为穿过互感器中心的被测导线。旋钮实际上是一个量程选择开关，扳手的作用是开合穿心式互感器铁心的可动部分，以便使其钳人被测导线。 • 测量电流时，按动扳手，打开钳口，将被测载流导线置于穿心式电流互感器的中间，当被测导线中有交变电流通过时，交流电流的磁通在互感器副边绕组中感应出电流，该电流通过电磁式电流表的线圈，使指针发生偏转，在表盘标度尺上指出被测电流值。 • 2、钳形表的正确使用 • (1)测量前，应检查电流表指针是否指向零位，否则，应进行机械调零。上一页下一页返回

第二节家电维修工具、资料、组织准备 • (2)测量前，还应检查钳口的开合情况，要求钳口可动部分开合自如，两边钳口结合面接触紧密。如钳口上有油污和杂物，应用溶剂洗净；如有锈斑，应轻轻擦去。测量时务必使钳口接合紧密，以减少漏磁通，提高测量精确度。 • (3)测量时，量程选择旋钮应置于适当位置，以便在测量时使指针超过中间刻度，以减少测量误差。如事先不知道被测电路电流的大小，可先将量程选择旋钮置于高挡，然后再根据指针偏转情况将量程旋钮调整到合适位置。 • (4)当被测电路电流太小，即使在最低量程挡指针偏转角都不大时，为提高测量精确度，可将被测载流导线在钳口部分的铁心柱上缠绕几圈后进行测量，将指针指示数除以穿入钳口内导线根数即得实测电流值。上一页下一页返回

第二节家电维修工具、资料、组织准备 • (5)测量时，应使被测导线置于钳口内中心位置，以利于减小测量误差。 • (6)钳形表不用时，应将量程选择旋钮旋至最高量程挡，以免下次使用时，不慎损坏仪表。 • (四) 万用表使用注意事项 • 1、在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上(具体操作方法见万用表的常规检查部分内容)。 • 2、万用表在使用时，必须水平放置，以免造成误差。 • 3、万用表在使用过程中不要碰撞硬物或跌落到地面上。上一页下一页返回

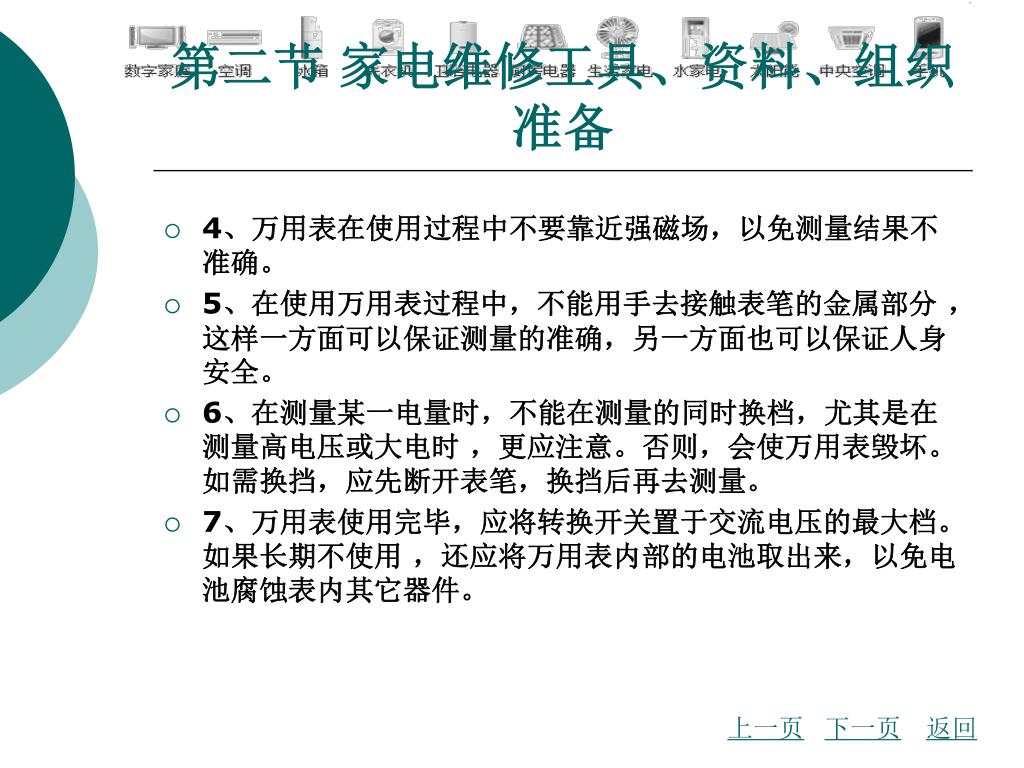

第二节家电维修工具、资料、组织准备 • 4、万用表在使用过程中不要靠近强磁场，以免测量结果不准确。 • 5、在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。 • 6、在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。 • 7、万用表使用完毕，应将转换开关置于交流电压的最大档。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。上一页下一页返回

第二节家电维修工具、资料、组织准备 • (五)、万用表电阻档使用 • 电阻档测量电阻的操作步骤： • 1、机械调零：将万用表按放置方式（MF47型是水平放置）放置好（一放）；看万用表指针是否指在左端的零刻度上（二看）；若指针不指在左端的零刻度上则用一字起子调整机械调零螺钉，使之指零（三调节）。 • 2、初测（试测）：把万用表的转换开关拨到欧姆×100档。红黑表笔分别接被测电阻的两引脚，进行测量。观察指针的指示位置。 • 3、选择合适倍率：根据指针所指的位置选择合适的倍率。上一页下一页返回

第二节家电维修工具、资料、组织准备 • （1）合适倍率的选择标准：使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集，读数偏差较大。即指针尽量指在欧姆档刻度尺的数字5―50之间。 • （2）快速选择合适倍率的选择方法：示数偏大，倍率增大；示数偏小，倍率减小。 • 注：示数偏大或偏小是指相对刻度尺上数字5--50的区间而言。在指针指在5的右边时称为示数偏小；指针指在50的左边时称为示数偏大。 • 4、欧姆调零：倍率选好后要进行欧姆调零，将两表笔短接后，转动零欧姆调节旋钮，使指针指在电阻刻度尺右边的“0”Ω处。上一页下一页返回

第二节家电维修工具、资料、组织准备 • 5、测量及读数：将红、黑表笔分别接触电阻的两端，读出电阻值大小。 • 读数方法：表头指针所指示的示数乘以所选的倍率值即为所测电阻的阻值。例如选用R×100档测量，指针指示40，则被测电阻值为：40×100＝4000Ω＝4KΩ。 • 电阻档测量注意事项： • 1、当电阻连接在电路中时，首先应将电路的电源断开，决不允许带电测量。若带电测量则容易烧坏万用表，二会使测量结果不准确。上一页下一页返回
