CDZ-8000 智能变配电系统

1. CDZ-8000智能变配电系统 www.XJPMF.com 2010年4月 许继电气股份有限公司

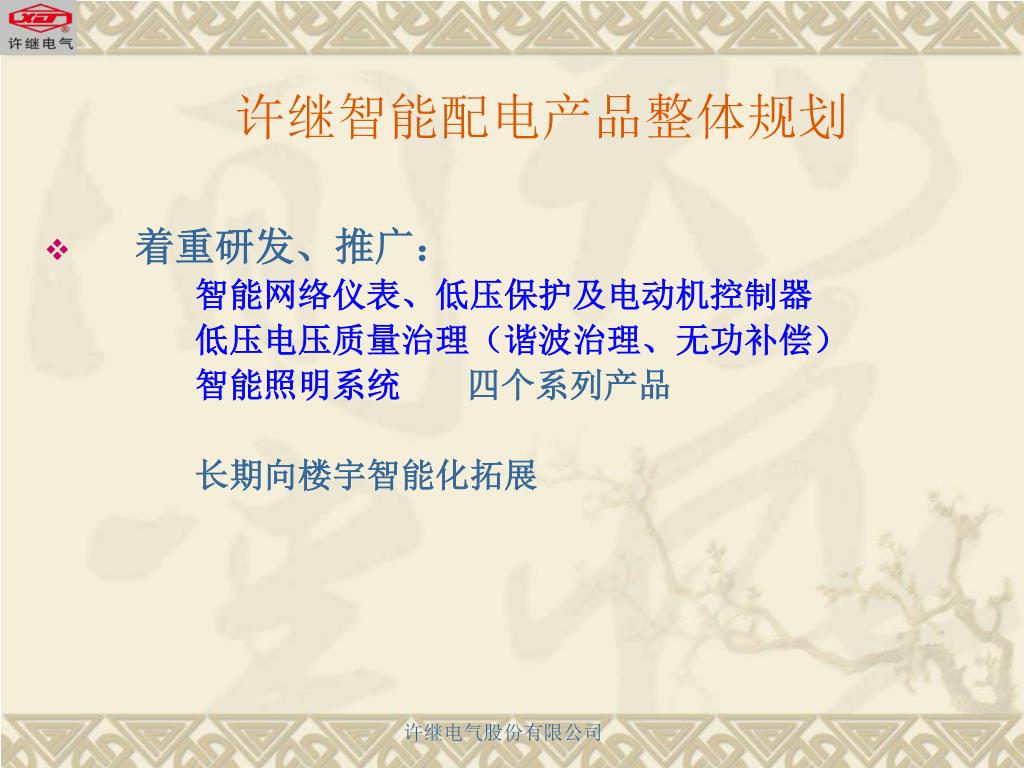

2. 许继智能配电产品整体规划 着重研发、推广： 智能网络仪表、低压保护及电动机控制器 低压电压质量治理（谐波治理、无功补偿） 智能照明系统 四个系列产品 长期向楼宇智能化拓展 许继电气股份有限公司

3. CDZ-8000 智能变配电系统 许继电气股份有限公司

4. 系统特点 • 基于国际标准的开放性系统设计，具备可拓展性，保证系统方便地进行更新和升级。 • 整个系统采用面向对象的设计原则，简化系统结构。 • 系统主干网络采用星型以太网，站控层与间隔层设备之间直接采用以太网通讯，实现了平衡高速无瓶颈数据传输。 • 模块化结构，满足集中组屏式安装和全分散式安装的要求。对于其他具有数字通讯功能的设备，通过规约转换后，即可接入系统。 许继电气股份有限公司

5. 许继电气股份有限公司

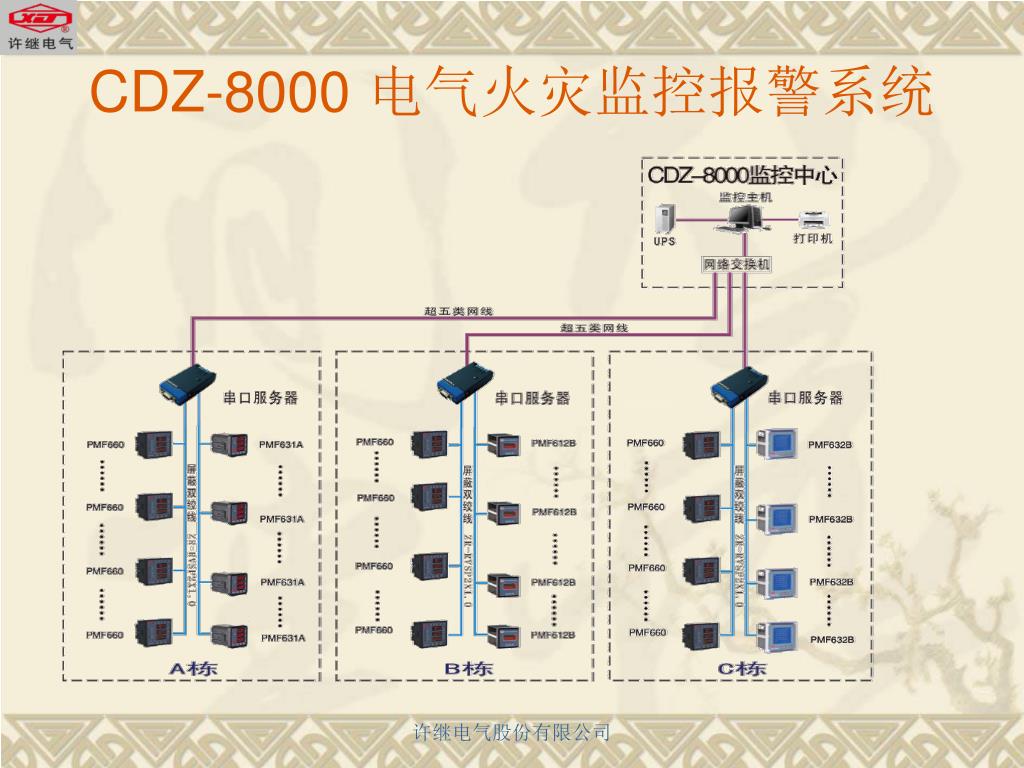

6. CDZ-8000 电气火灾监控报警系统 许继电气股份有限公司

7. CBZ-8600 区域监控中心系统 区域供电集中监控系统结构示意图 许继电气股份有限公司

8. CLZ-8000 智能照明控制系统 产品概述 • 智能照明控制系统是一套利用现代通讯技术，实现数字化自动调光，系统会根据自然光的强度自动调整系统灯光的明暗，以满足并保持活动空间亮度要求。 • CLZ-8000分布式无线照明系统采用了先进的数字化、模块化、分布式、无线控制的系统架构，可实现对各种照明灯更专业、更灵活的开关控制或调光控制，是实现舒适照明的有效手段，也是节能的有效措施。该系统可广泛应用于各类建筑内部照明、建筑泛光照明、户外景观车站、户外休闲广场等场所，在提供智能、绿色、科学的和管理手段的同时，也为建筑系统的节能做出贡献。 许继电气股份有限公司

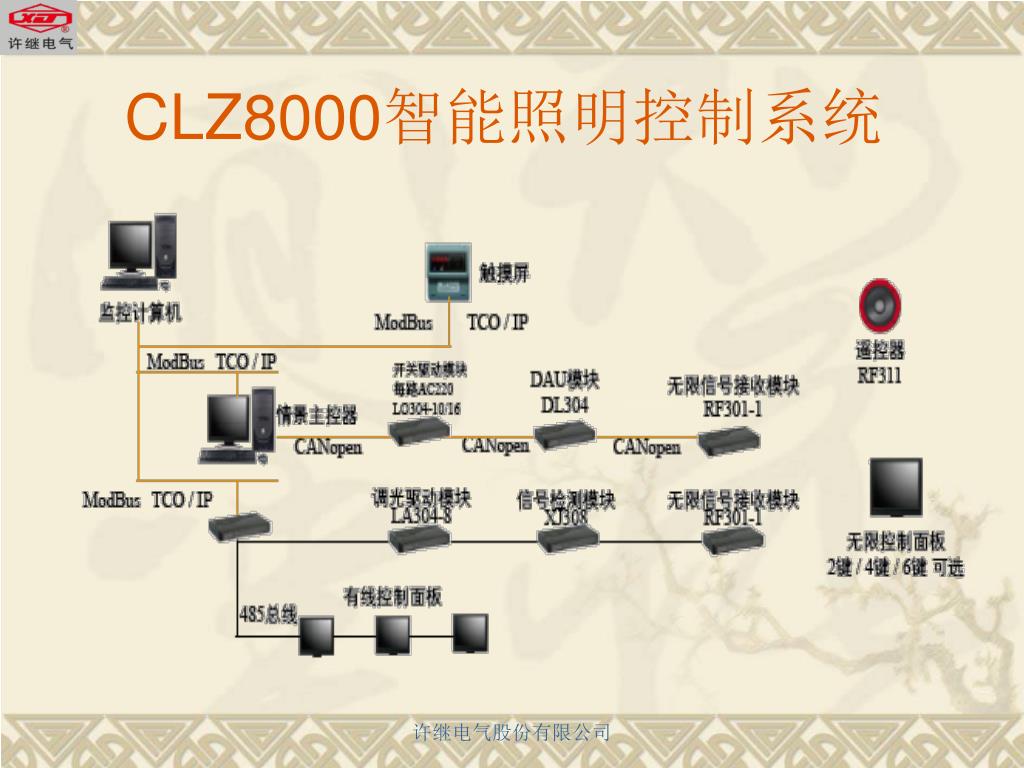

9. CLZ8000智能照明控制系统 许继电气股份有限公司

10. PMF610 / 630 普通电量监测仪 产品概述 • PMF610/630单、三相普通电量监测仪广泛应用于低压柜及箱式变电站，对（单/三）相电压、电流进行测量，数字显示。 • 该系列产品能直接替代现有各种开孔尺寸的指针式仪表，具有高精度、易读数的优点，克服震动、温度、机械磨损对指针式仪表的影响。 许继电气股份有限公司

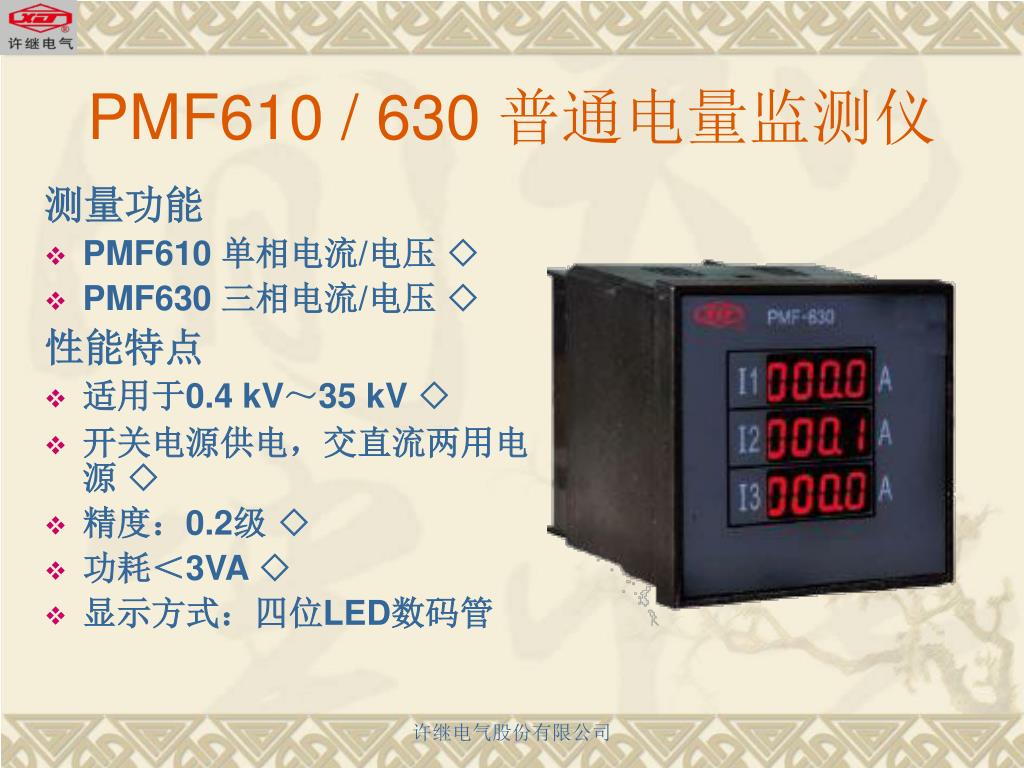

11. PMF610 / 630 普通电量监测仪 测量功能 • PMF610 单相电流/电压 ◇ • PMF630 三相电流/电压 ◇ 性能特点 • 适用于0.4 kV～35 kV ◇ • 开关电源供电，交直流两用电源 ◇ • 精度：0.2级 ◇ • 功耗＜3VA ◇ • 显示方式：四位LED数码管 许继电气股份有限公司

12. PMF611A / 631A 可编程电量测控仪 产品概述 • PMF611A/631A 单、三相可编程电量测控仪，广泛应用于低压柜及箱式变电站，主要适用0.4kV~35kV 低压系统； • 以及通过 RS485 / MODBUS 通讯，对仪表进行组网管理。PT / CT变比可自由设定(变比范围0~9999)，互换性强，有效节省备品备件； • PMF611A 单相可编程电量测控仪可实现低压馈线回路的测量功能，可扩展2路开入，1路开出； • PMF631A 三相可编程电量测控仪提供三相电压或三相电流的测量，最多可扩展4路开入，2路开出功能。 许继电气股份有限公司

13. PMF611A / 631A 可编程电量测控仪 许继电气股份有限公司

14. 产品概述 PMF612B 全电量测量，具有很强的扩展辅助功能， 可应用于690V电压等级。 测量与控制功能 测量单相电流、电压、 有功功率、无功功率、功率因数、频率、有功电度、无功电度。 可扩展两路无源开关量输入功能和一路输出继电器或模拟量输出， 用户可以方便的通过对继电器输出或者模拟量输出进行编程，实现自动控制（ 触点容量：50Vac/5A;30Vdc/5A）。 性能特点 开关电源供电，交直流两用电源。 单一电参数和多种电参数测量组合可选择。 精度等级0.2，各种参数可灵活选配。 PMF612B 单相网络电量测控仪 许继电气股份有限公司

15. 产品概述 PMF632B可以代替多种仪表、继电器、变送器和其它元件，全电量测量。CT变比可自由设定。适用于35kV～0.4kV 及690V电压等级，广泛适用于各行业供配电场所、能源管理、自动化以及智能化网络监控系统等。 测控与控制功能 三相电流/电压、有功功率、无功功率、功率因数、频率、有功电度、无功电度、复费率、冬夏费率自动切换。 扩展四路无源开关量输入 ，两路开关量输出功能。 性能特点 PMF632B装置具有RS485通讯接口。 PMF632B装置采用后插拔方式，易于现场安装和维护。 精度等级0.2。 PMF632B 三相网络电量测控仪 许继电气股份有限公司

16. 产品概述 PMF633 可以代替多种仪表、继电器、变送器和其它元件，抗开扰能力强，适用于 35kV ～0.4kV 等级的电力系统。 PMF633 是一款真正的基于真实有效值的测量仪，能对高度非线性负荷精确的测量。复杂的采样技术使其能够精确测量到最高达 31 次谐波的真实有效值。用户可以在显示屏或者利用软件从远程看到几十个测量值以及需量最值。 PMF633 多功能电量测控仪 许继电气股份有限公司

17. PMF633 多功能电量测控仪 测量与控制功能 • 实时数据：实时测量三相电压、电流、功率、频率、零序电压、零序电流，电压、电流不平衡率和需量测量，及需量最值。 • 电度累计：分为四个象限计量，并对电度方向进行区别计量。 • SOE事件：记录现场开关量的动作事件，分辨率2ms，最多可保存近50条事件记录。 • 谐波分析：计算三相电压、电流31次谐波与基波的比例，并计算三相电流K系数 。 • 输出控制：提供一路4～20mA模拟量输出 • 扩展模块：A型（4In/4Out）、B型(8In/2Out) 许继电气股份有限公司

18. PMF640 单相导轨式电能表 产品概述 • PMF640 结构简单、可靠性高并具有真正的防窃电、高倍过载、高精度、高稳定性、低功耗、长寿命等优点。可用于计量频率为50Hz单相交流有功电能，U 型导轨安装。 • 按长寿命标准设计、使用寿命不小于10年； 误差稳定，线性好，在使用寿命年限内不须调整。 • 轻载特性好，该产品在极低负载时具有很好的精度。 • 防窃电能力强，产品自身具有真正的防窃电功能。 性能特点 • 工作湿度 ≤ 75% • 存放湿度 ≤ 90% • 工作温度 －30°C ~ ＋55°C • 存放温度 －40°C ~ ＋75°C • 国际标准 IEC61036等级 1 级或 2 级 许继电气股份有限公司

19. PMF730 0.4kV低压电动机控制器 保护与控制功能 • 电动机控制器：具有启动超时、过载、过流（堵转）断相、电流不平衡、接地、漏电、短路、欠载、温度、过压、欠压、欠功率因数、相序、tE时间抗晃电等 15 种保护功能，适用于 0.4kV和0.69 kV的电动机。 性能特点 • 本体和显示模块分体式设计，本体可独立运行，采取导轨式安装。 • CT分立，与外置 CT 根据容量配置，本体模块不再受限于主回路电流，提供及时、准确的故障和统计信息。 • 开放的现场总线通讯，易于第三方系统的集成。 • 紧凑结构适合于 1/4 抽屉柜中。 • 拔插式端子，便于接线。 • 可靠的抗电磁干扰性能。 许继电气股份有限公司

20. PMF730A / PMF730B 0.4kV 低压电动机控制器 保护与控制功能 PMF730A： • 具有启动超时、过载、过流断相、电流不平衡、接地、漏电、过压、欠压等保护。 • 具有模拟量输出接口及 RS485 远程通讯接口。 • 多种启动方式: 直接启动,频敏变阻启动,星三角启动,自耦降压启动。 PMF730B： • 具有缺相、过流、堵转、短路、欠流、三相不平衡、启动延时 (避开启动大电流，它和过流动作时间分开)、来电自启动、自动复位等诸多功能，无通讯功能。启动方式：直接启动。 许继电气股份有限公司

21. PMF732 系列0.4kV无功电压综合测控仪 产品概述 • PMF732 无功电压综合测控仪以数字信号DSP为核心，集数据采集、通讯、无功补偿、电网参数、分析等多功能于一体，并可通过后台软件将储存记录的数据以图表或报表的形式显示、打印、其科技领先，功能强大、可靠性高，可广泛应用于低压系统电量的监测及无功补偿控制。 • PMF732J无通信功能，可以实现电容器自动投切，提高功率因数。 许继电气股份有限公司

22. PMF732无功电压综合测控仪 性能特点 • 数据采集：三相电压、三相电流、三相功率因数。有功功率、无功功率、有功电度、无功电度、频率、谐波电压电流、日电压/电流最大最小值、停电时刻、累计停电时间、电压超上/下限时间、缺相时间、谐波分析至13次、数据存储2个月 • 参数设置：密码、设备编号、CT变化、时钟、有功电度、无功电度、过压、欠压、电压上限、电压 下限、零序超限、电压谐波超限、电容设置、目标功率因数、投入门限系数、投入延时 • 实时监测：三相电压、三相电流、三相功率因数、有功功率、无功功率、有功电度、无功电度、频率、谐波、电容投切状态、故障状态 • 数据管理：三相电压、三相电流、三相功率因数日最大/最小值、有功功率/无功功率最大/最小值、频率、谐波最大/最小值、15分钟最大电波、电压超上/下限时间、停电时刻、来电时刻、补偿电容器投切次数/投入累计时间 • 无功补偿：取样物理量为无功功率，全Y、全△、Y+△、任意组合无投切振荡、无补偿呆区 许继电气股份有限公司

23. PMF732J（经济型）功率因数控制器 性能特点 • 数据显示：线电压、相电流、功率因数、无功功率、谐波、电容投切状态、故障状态、过压保护、欠压保护、延时时间、电流变比、电容器路数、每路电容器容量、编码方式 • 参数设置：CT变比、过压保护、欠压保护、延时时间、电容器路数、每路电容器容量、编码方式 • 无功补偿：取样物理量为无功功率，无投切振荡、无补偿呆区 • 控制输出能适应电子开关、交流接触器、智能电子复合开关等不同投切元件 控制输出接点12路，每路DC12V、25mA(无触点)或AC220V 、3A（有触点） 许继电气股份有限公司

24. PMF700 系列配电保护测控仪 产品特点 • 高标准电磁兼容性能，能在恶劣环境（如强电磁场，低温，潮湿，灰尘等）下可靠运行。 • 装置A型（现场无直流电源时）直接使用装置自产 24V 作开入电源，此时需要外加光隔端子，既简化了接线又消除信号误报现象；装置B型直接使用直流220V/110V强电作开入电源。 许继电气股份有限公司

25. PMF700 系列配电保护测控仪 产品特点 • 后插拔方式，加强型单元机箱按抗强振动、强干扰设计，可分散安装于开关柜上运行。 • 采用32位ARM处理器，功耗低，内含大容量的 RAM 和 Flash Memory；数据处理、逻辑运算和信息 存储能力强，运行速度快，可靠性高。 • 采用实时、多任务操作系统，模块化编程；实时性好，可靠性高。 • 按智能继电器设计思想设计，整定简单，使用方便。 • 14 位高精度 A / D，测量精度高。 许继电气股份有限公司

26. 功能类型 注：1、A型保护测控仪不带防跳回路，如需实现此功能需外加CZ700断路器操作模块；2、B型保护测控仪可内置防跳回路，直接实现断路器防跳功能 许继电气股份有限公司

27. 功能类型 许继电气股份有限公司

28. 命名意义 许继电气股份有限公司

29. PMF710 系列微机保护测控装置 产品概述 • PMF710 系列微机保护测控装置是许继秉承数十年来在电力系统二次设备制造领域的成功经验，为用户提供的具有高品质、高性价比的集保护、监视、测量、控制、通讯于一体的新型配电保护测控装置。 • 主要用于35kV 及以下各种电压等级的线路、厂用变、电容器、电动机等保护中，既可直接安装在开关柜上，也可组屏安装在控制室中。 许继电气股份有限公司

30. PMF710系列装置外观及安装尺寸 许继电气股份有限公司

31. PMF710 系列微机保护测控装置 保护类型 • PMF710L 微机线路保护测控装置 三段式带闭锁的电流方向保护，过流加速保护，过负荷保护，零序电流保护，低电压保护，低频减载保护，三相一次重合闸。 • PMF710Y 微机厂用变保护测控装置 三段式带复压闭锁的过电流保护，过负荷保护，反时限过流保护，负序过电流保护，高压侧零序电流保护，低压侧零序电流保护，低电压保护，零序电压保护，非电量保护。 • PMF710R 微机电容器保护测控装置 三段式过电流保护，零序电流保护，过电压保护，低电压保护，不平衡电流保护，不平衡电压保护，非电量保护。 许继电气股份有限公司

32. PMF710 系列微机保护测控装置 • PMF710D 系列微机电动机保护测控装置 启动过长保护，两段式过电流保护中，过负荷保护，反时限 过流保护，过热保护，两段式负序电流保护，零序电流保护，过电压保护，低电压保护，差动速断保护，比率差动保护，TV断线检测告警，差流越限告警，磁平衡差动保护，非电量 保护。 • PMF710J 微机电压互感器监控装置 TV 自动并列，Ⅰ、Ⅱ母低电压保护，Ⅰ、Ⅱ母接地保护，Ⅰ、Ⅱ母 TV 断线检测。 • PMF710T 微机备用电源自投装置 进线自投，分段（桥）开关自投，备投自恢复功能，进线1过流加速保护，进线 2 过流加速保护，进线1过负荷保护，进线2过负荷保护。 许继电气股份有限公司

33. 产品功能 许继电气股份有限公司

34. 产品功能 许继电气股份有限公司

35. 产品功能 许继电气股份有限公司

36. PMF660 系列电气火灾监控产品 产品概述 • PMF660 系列电气火灾监控产品是通过 CDZ-8000 电气火灾监控报警系统，可以对配电回路和用电设备的漏电、过电流、短路、过电压、欠电压、温升等运行状态实施监控和管理。 许继电气股份有限公司

37. PMF660产品分类 许继电气股份有限公司

38. PMF670 温度变送器 产品概述 • PMF670系列温度变送器适合于非防爆领域应用，连接于工业现场仪表与控制 室之间，作为信号隔离、信号转换、信号处理等功能的关联设备，通常用于变压器等设备的测量，旨在提高工业生产过程自动控制系统的抗干扰能力，保护系统的稳定性和可靠性，通过输出电压（0～5V）或者电流（4～20mA）反映被测温度，采用三线连接系统，适用于远距离传输，U 型导轨安装。 技术参数 • 传感器类型：Pt100、Cu50或其他 • 测量温度类型：-50℃～150℃ • 输出范围：0～5V或4～20mA 许继电气股份有限公司

39. PMF680 系列有源电力滤波器 产品概述 • 随着电力电子技术的发展，各种整流器等电力电子装置在工业、交通运输和家用电器中的应用日益广泛，这些非线性负荷带来的谐波问题也日益严重。谐波使电网损耗增加，占用系统容量，降低电网效率，导致继电保护设备拒动或者误动，干扰工业生产设备的正常运行，严重时导制大面积停电。PMF680系列有源电力滤波器是谐波治理、无功补偿综合治理装置，是解决谐波问题的新型方案。 • PMF680系列有源电力滤波器可广泛应用于变频节能空调、机车直流牵引系统、可控硅调光系统、变频器、电梯、通信、大型设备制造工厂、大型UPS、整流器、电弧炉、中频炉、烟草、银行、医疗、冶金、石化、电子、造纸、建筑等众多行业以及一系列国家重点市政工程项目，为广大用户安全生产、降耗节能、改善供电质量、减少扩容成本提供了可靠保证。 许继电气股份有限公司

40. PMF680 系列有源电力滤波器 技术参数 • 额定工作电压（线电压）：380V、690V，50Hz • 额定谐波补偿容量：分 25A、50A 两种规格，可实现模块化累加。 • 应用范围：三相三线/三相四线系统 • 整机功耗：小于容量的3％ • 过载能力：自动限流在100％额定输出 • 环境温度：－15℃～＋55℃ 许继电气股份有限公司

41. PMF690 开关柜智能操控装置 产品概述 • PMF690 型开关柜智能多参数操控装置适用于 6kV 至35kV户内各中置柜、手车柜、固定柜、环网柜等多种开关柜。 • 具有动态模拟指示、带电显示及闭锁、温湿度控制、断路器分合、状态指示、储能指示、接地开关状态指示、断路器手车位置指示、分合闸指示、人体感应带电提示及柜内照明、智能语音防误提示、远方/就地操作、远程通信等功能。 • 具有电力综合参数测量功能 测量参数为：三相电流、三相电压、分相有功、合相有功、分相无功、合相无功、分相功率因数、合相功率因数，四象限有功无功电度等。 许继电气股份有限公司

42. PMF690 开关柜智能操控装置 许继电气股份有限公司

43. PMF698 开关状态综合指示仪 性能特点 • 具有动态模拟指示 • 高压带电指示采用无源型设计 技术指标 • 供电：220V AC/DC • 功耗：≤10W ◇ • 工频耐压：2 KV AC，漏电流0.5mA，1分钟 • 绝缘电阻：≥100MΩ, 500V DC • 冲击电压：5KV（峰值），1.2/50μS • 电磁干扰：符合IEC255-22标准 • 高频干扰：≤0.2％RO，1KV • 脉冲干扰：符合IEC255-22-1标准 • 电磁场辐射：符合IEC255-22-3标准 • 快速瞬变干扰：符合IEC255-22-4标准 • 工作环境：温度：-25℃～70℃； • 湿度：10％～90％RH • 贮藏条件：温度：-40℃～70℃； • 湿度：10％～95％RH 许继电气股份有限公司

44. PMF698 开关状态综合指示仪 注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助接点，接地刀可用行程开关触点。 性能特点 • 具有动态模拟指示 • 高压带电指示采用无源型设计 • 技术指标 • 供电：220V AC/DC • 功耗：≤10W ◇ • 工频耐压：2 KV AC，漏电流0.5mA，1分钟 • 绝缘电阻：≥100MΩ, 500V DC • 冲击电压：5KV（峰值），1.2/50μS • 电磁干扰：符合IEC255-22标准 • 高频干扰：≤0.2％RO，1KV • 脉冲干扰：符合IEC255-22-1标准 • 电磁场辐射：符合IEC255-22-3标准 • 快速瞬变干扰：符合IEC255-22-4标准 • 工作环境：温度：-25℃～70℃； • 湿度：10％～90％RH • 贮藏条件：温度：-40℃～70℃； • 湿度：10％～95％RH 许继电气股份有限公司

45. ZN-WSD 智能温湿度控制器 功能简介 ZN-WSD系列产品是测量、控制环境温度温度的一种自动化监控设备。两个相对独立的测量单元，一路温度控制、一路温度控制。启动值可以在线设置。具有小体积、长寿命、好安装、易使用等特点。 应用范围 主要用于电力部门使用的开关柜、端子箱、箱式变电站、隔离开关、断路器机构箱以及其他相关领域。 工作原理 本产品使用国际先进的传感器对工作环境的温湿度指标进行在线监测、采样。当工作环境温度或工作环境湿度底于设定湿度值温度值时，仪表自动启动负载，改变环境温湿度，直至湿度温度升至设定的要求时才停止工作，仪表重新进入监控状态，如此自动循环。 许继电气股份有限公司

46. ZN-WSD 图片 ZN-WSD -21 ZN-WSD -11 ZN-WSD -31 许继电气股份有限公司

47. GPS-600 卫星授时装置 产品概述 • CPS-600卫星授时装置利用GPS（全球定位系统）卫星发送的秒同步信号，向电力系统各种微机型继电保护装置；微机型故障录波装置；微机型事件记录仪；微机型远动装置RTU；及微机监控系统和自动化装置等提供精确的同步时间信号。 功能特点 • 时间精度级，达微秒级。 • 信号接收可靠性高，不受电站地域条件的限制。 • 秒脉冲输出，并设有RS-485多路串口，经串口输出时间信息。 • 装置具有完善的硬件自检功能，方便用户查找问题。 • 设有watchdog电路，提高了装置运行的可靠性。 • 设有IRIG-DC接口。 • PPS,PPM,PPH,IRIG之间可通过跳线切换。 • 标准 2U 机箱，外形美观，安装方便。 许继电气股份有限公司

48. 许继在市场中的优劣势分析 1、许继产品涵盖电力一、二次发输配用各个领域,为智能配电的发展提供强有力的支撑 2、许继在中压保护\监控系统方面影响力强,凸显成套优势 3 、PMF系列电量测控仪价格低于国内主流厂家10-20%,成本优势突出 许继电气股份有限公司

49. CDZ8000智能变配电系统优点——同比国内外同行企业CDZ8000智能变配电系统优点——同比国内外同行企业 • 设计理念：开放、先进、可靠、统一的设计理念。 • 结构合理：分层、分布式的系统结构，实现了配电系统功能的综合化、操作监视的屏幕化和运行管理的智能化。 • 高可靠：保证整个系统运行的可靠性；实现了控制操作的多级后备；提供了完备的顺序控制\多级防误闭锁功能和完善的自检及自诊断功能以及自动测试功能。 许继电气股份有限公司

50. 许继公司参与低压智能电器竞争的优势 许继电气股份有限公司
