Presentation Transcript
slide1

תכנון פרויקטים

ד"ר מוטי גרוס

slide2

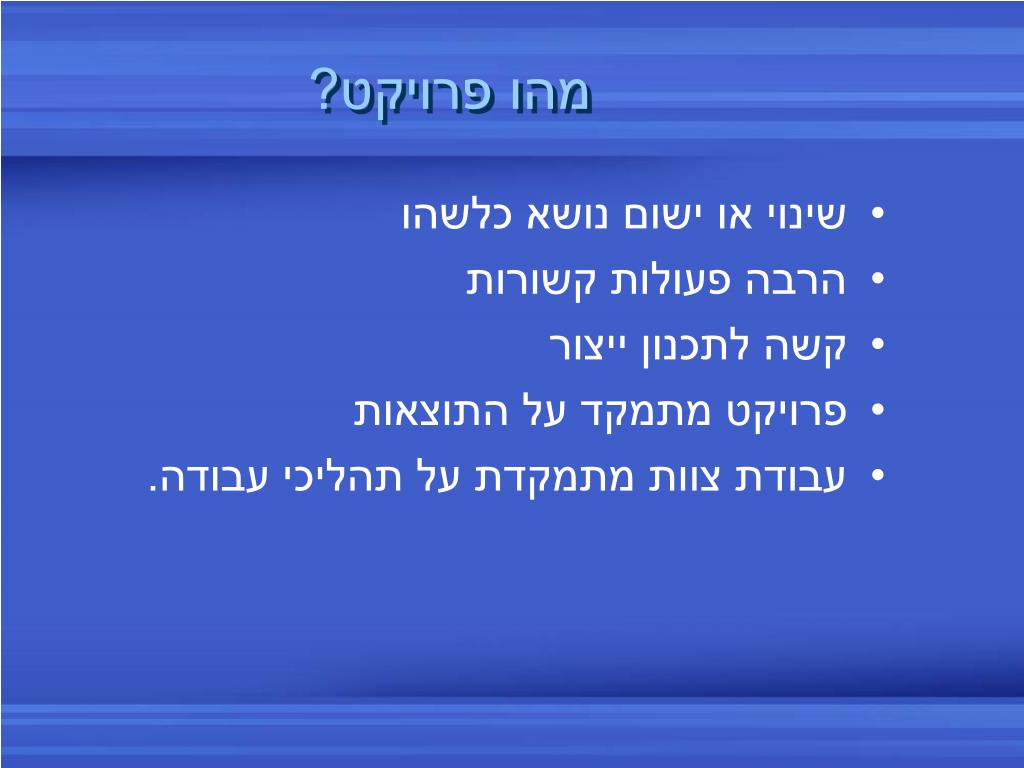

מהו פרויקט?
  • שינוי או ישום נושא כלשהו
  • הרבה פעולות קשורות
  • קשה לתכנון ייצור
  • פרויקט מתמקד על התוצאות
  • עבודת צוות מתמקדת על תהליכי עבודה.
slide3

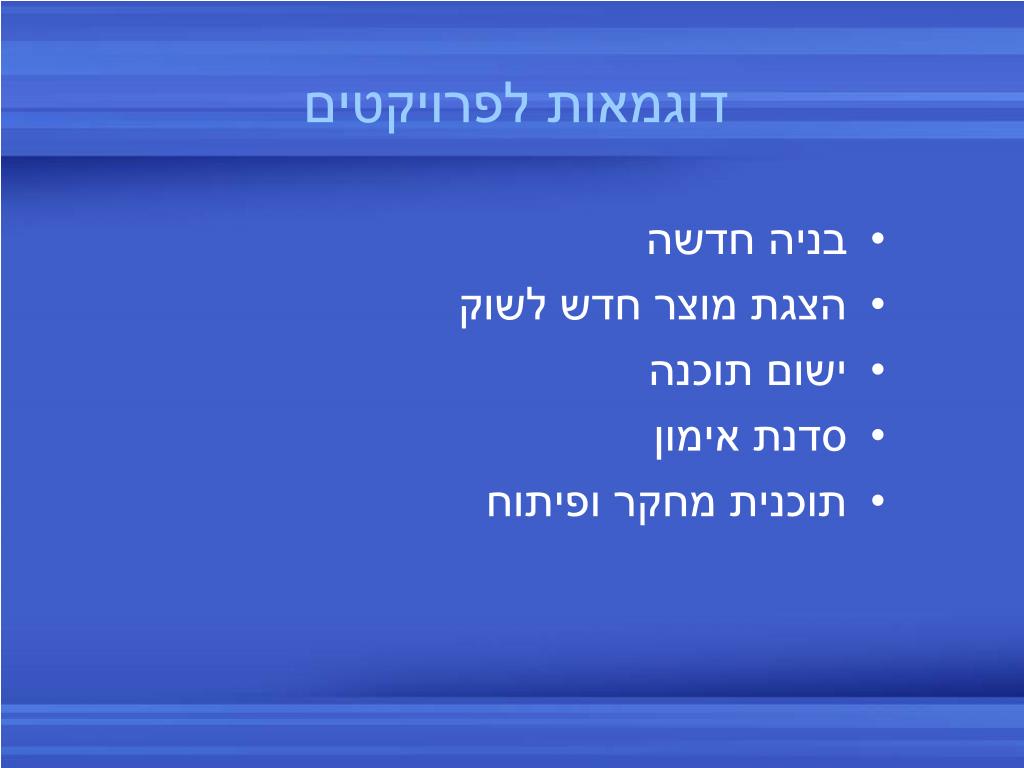

דוגמאות לפרויקטים
  • בניה חדשה
  • הצגת מוצר חדש לשוק
  • ישום תוכנה
  • סדנת אימון
  • תוכנית מחקר ופיתוח

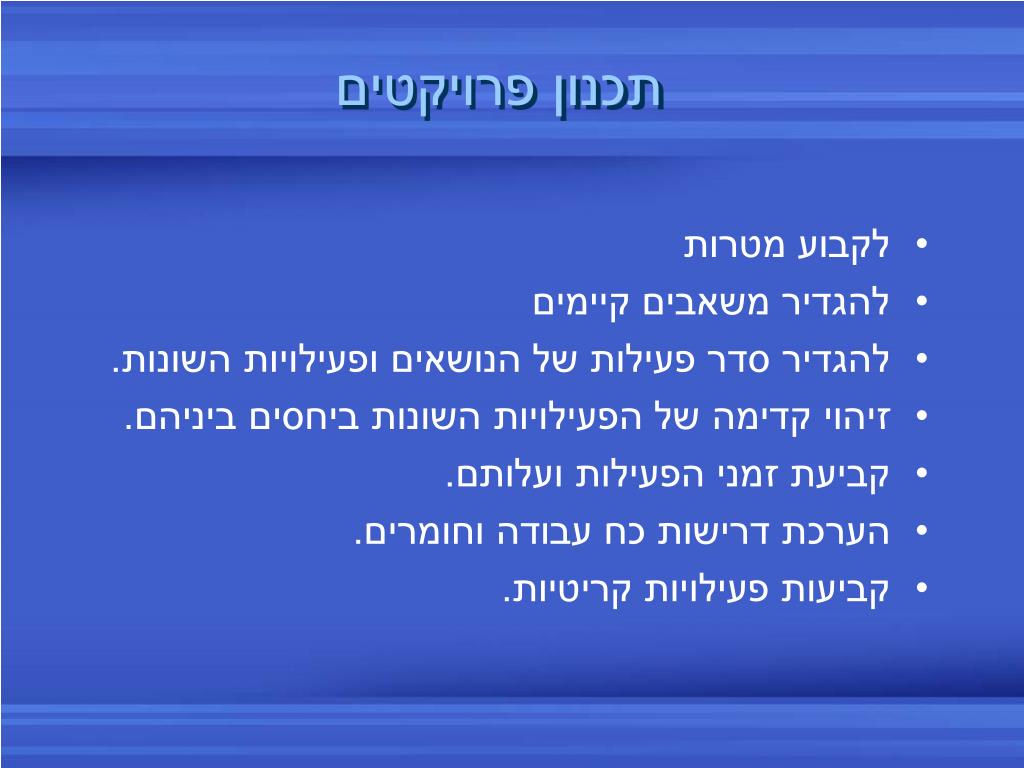

slide4
תכנון פרויקטים
  • לקבוע מטרות
  • להגדיר משאבים קיימים
  • להגדיר סדר פעילות של הנושאים ופעילויות השונות.
  • זיהוי קדימה של הפעילויות השונות ביחסים ביניהם.
  • קביעת זמני הפעילות ועלותם.
  • הערכת דרישות כח עבודה וחומרים.
  • קביעות פעילויות קריטיות.
slide5
טכניקות לתכנון פרוייקטים
  • לוח גנט
  • Critical Path Method (CPM)
  • Program Evaluation & Review Technique (PERT)
pert cpm
PERT & CPM
  • טכניקות רשת
  • פותחו בשנות ה-50
  • CPM ע"י חברת Dupont למפעלים הכימיים שבבעלותם.
  • PERT על ידי הצי האמריקאי לפיתוח טיל הפולריס
  • לוקח בחשבון קדימה ותלות ביחסים בין הפעילויות
  • כל מודל משתמש בהערכה שונה של זמנים.
cpm pert
שאלות ותשובות על יד CPM & PERT
  • תאריך סיום
  • עומד בזמנים? עומד בתקציב?
  • סבירות לסיום פרויקט עד.....?
  • פעילויות קריטיות
  • האם קיימים מספיק משאבים?
  • איך ניתן לסיים את הפרויקט בעלויות הנמוכות ביותר?

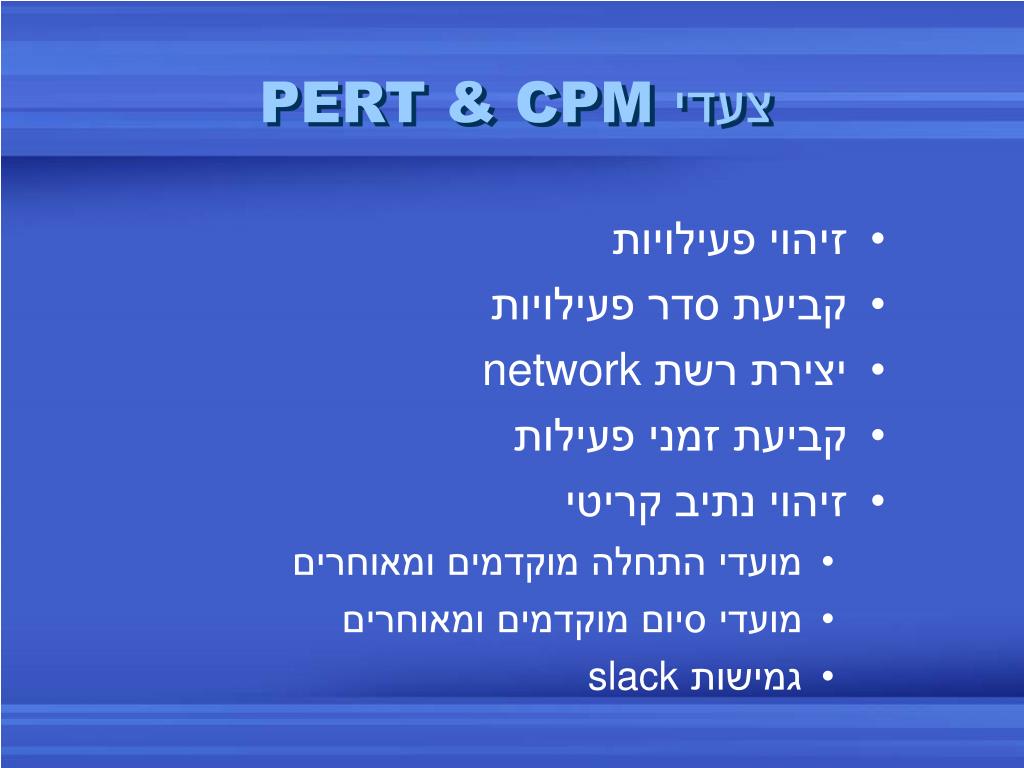

pert cpm1
PERT & CPM צעדי
  • זיהוי פעילויות
  • קביעת סדר פעילויות
  • יצירת רשת network
  • קביעת זמני פעילות
  • זיהוי נתיב קריטי
    • מועדי התחלה מוקדמים ומאוחרים
    • מועדי סיום מוקדמים ומאוחרים
    • גמישות slack
activity on node aon

1

2

3

Activity on Node (AoN)פעילות על צומת

פרויקט: השגת תואר ראשון

קבלת תעודה

השתתף בשיעורים, ללמוד וכו'

רישום

חודש 1

4 שנים

יום 1

activity on arc aoa

1

2

3

4

Activity on Arc (AoA)פעילות על קשת

פרויקט: השגת תואר ראשון

השתתפות בלימודים וכו'

קבלת תעודה

רישום

חודש 1

4 שנים

יום 1

slide12

1

2

3

4

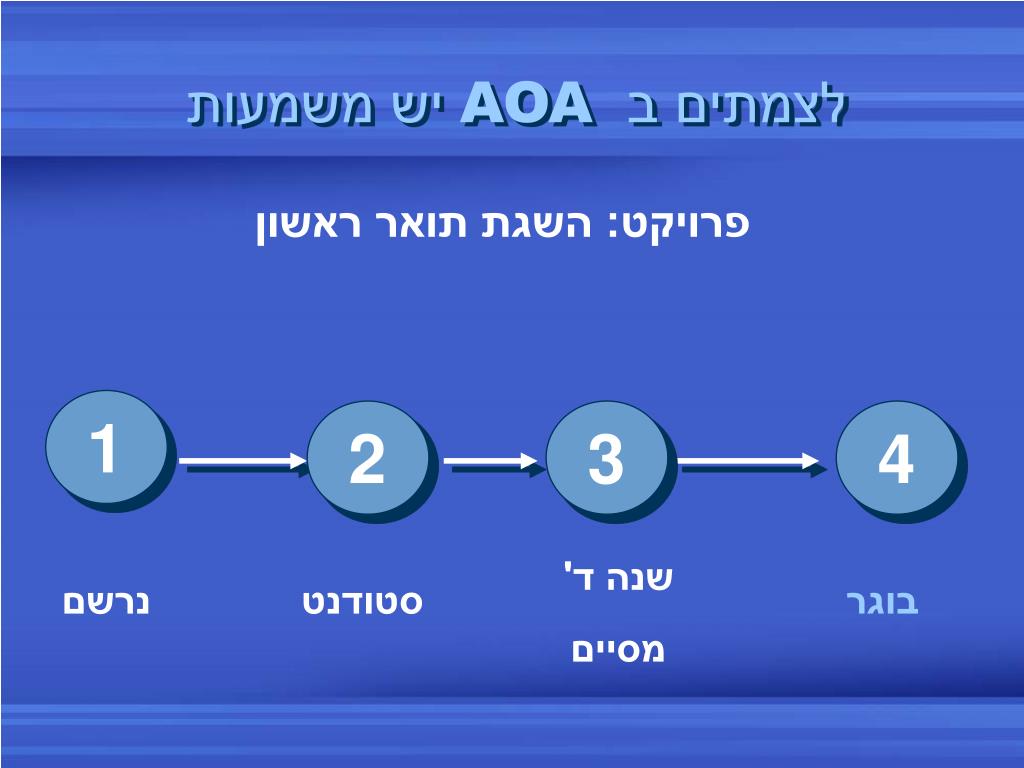

לצמתים ב AOA יש משמעות

פרויקט: השגת תואר ראשון

שנה ד'

מסיים

נרשם

סטודנט

בוגר

slide13

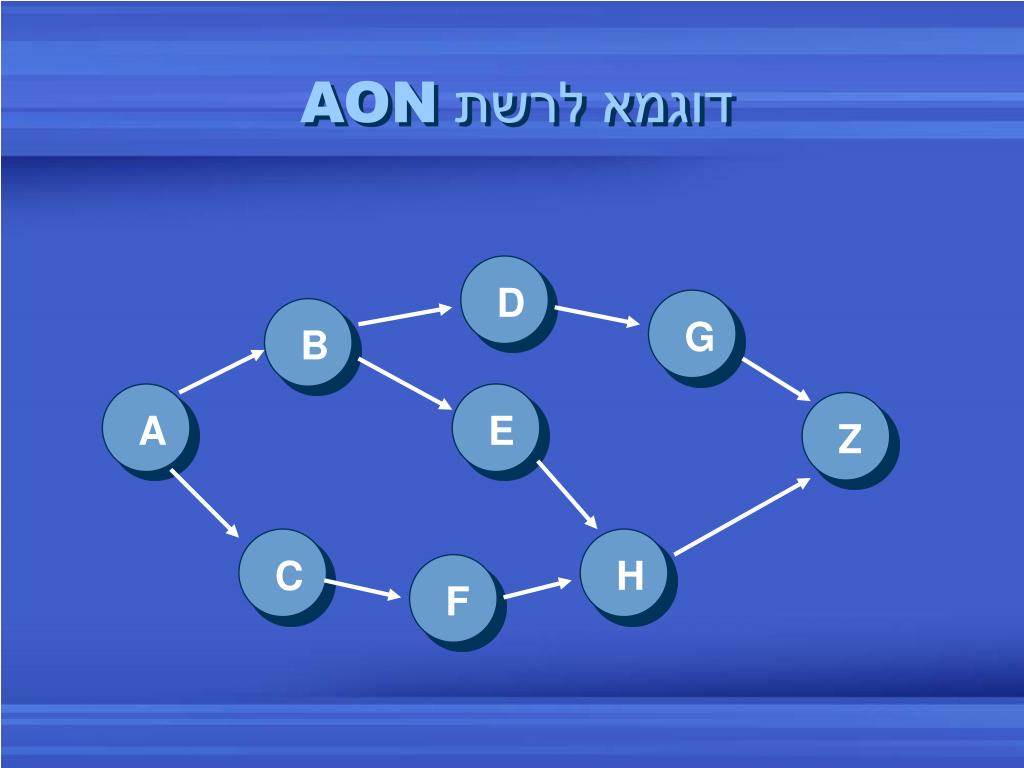

דוגמא לרשת

הנך מנהל פרויקט עבור חברה גדולה. בנה את הרשת על בסיס הפעילויות הבאות:

פעילותקדימה A --B A C AD B E BF C G DH E, F

Z H,G

slide15

7

2

9

5

1

3

6

8

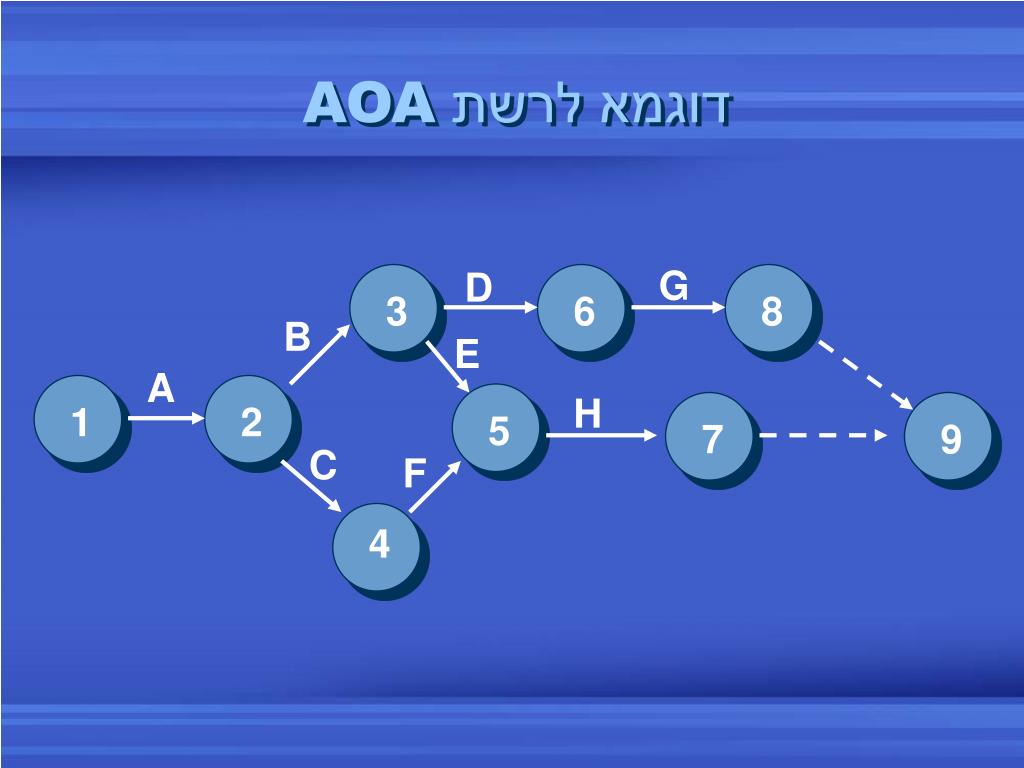

דוגמא לרשת AOA

G

D

B

E

A

H

C

F

4

slide16

2

2

3

1

5

3

1

4

4

דוגמאות ל AOA

A קודם ל- B ו- C ו- C קודם ל-D

B

A

D

C

B

A

C

D

ניתן להוסיף גם קשת "דמי" לצרוך זיהוי ברור יותר.

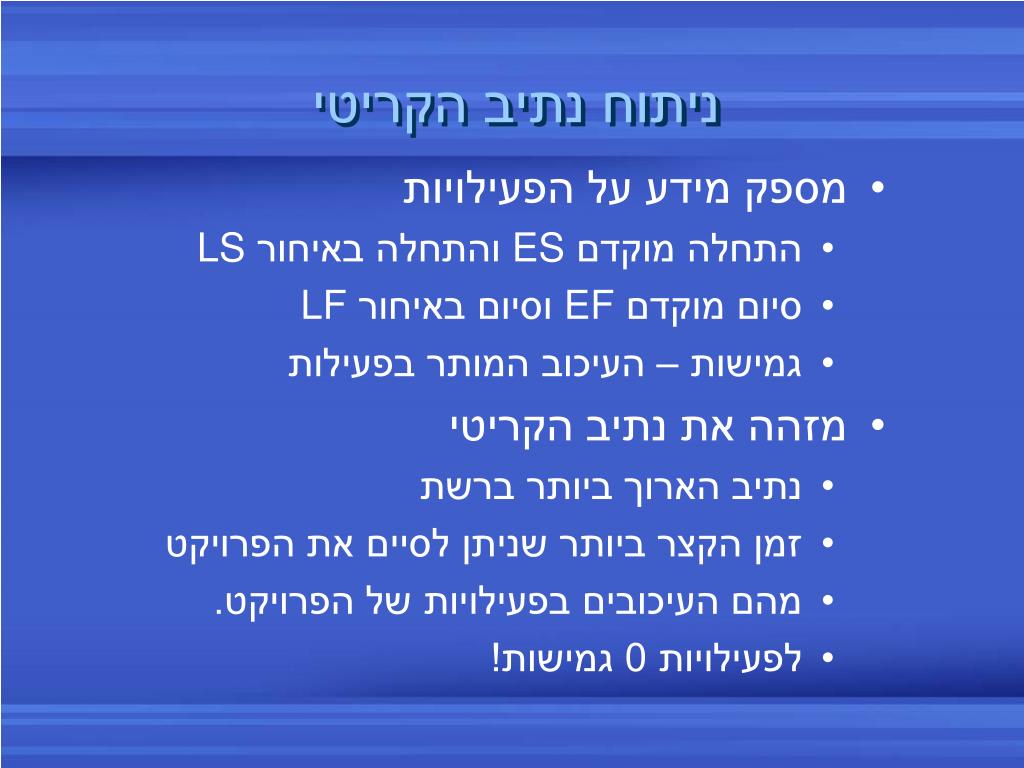

slide17

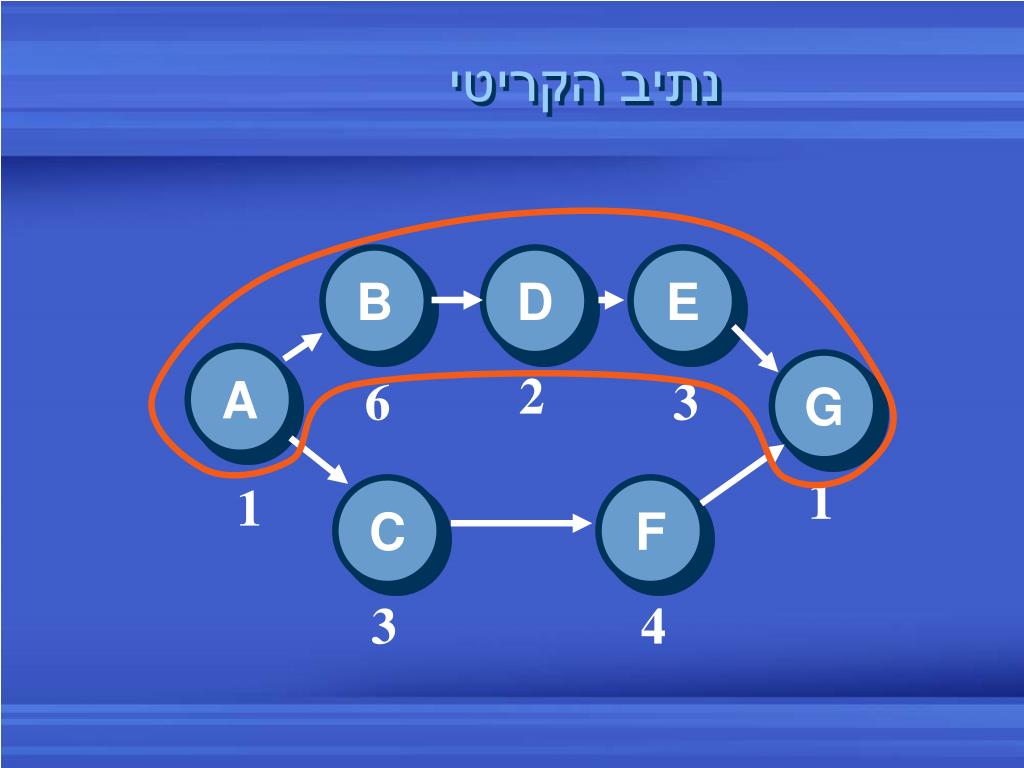

ניתוח נתיב הקריטי
  • מספק מידע על הפעילויות
    • התחלה מוקדם ES והתחלה באיחור LS
    • סיום מוקדם EF וסיום באיחור LF
    • גמישות – העיכוב המותר בפעילות
  • מזהה את נתיב הקריטי
    • נתיב הארוך ביותר ברשת
    • זמן הקצר ביותר שניתן לסיים את הפרויקט
    • מהם העיכובים בפעילויות של הפרויקט.
    • לפעילויות 0 גמישות!
network solution
Network Solution

B

D

E

A

G

2

6

3

1

1

C

F

3

4

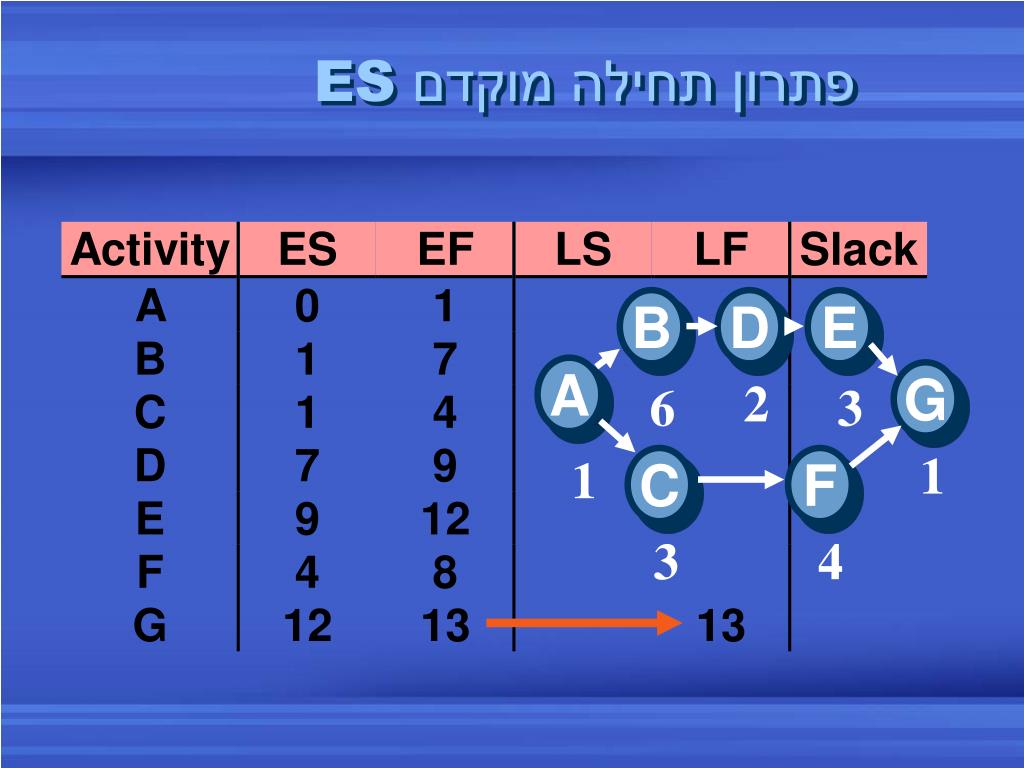

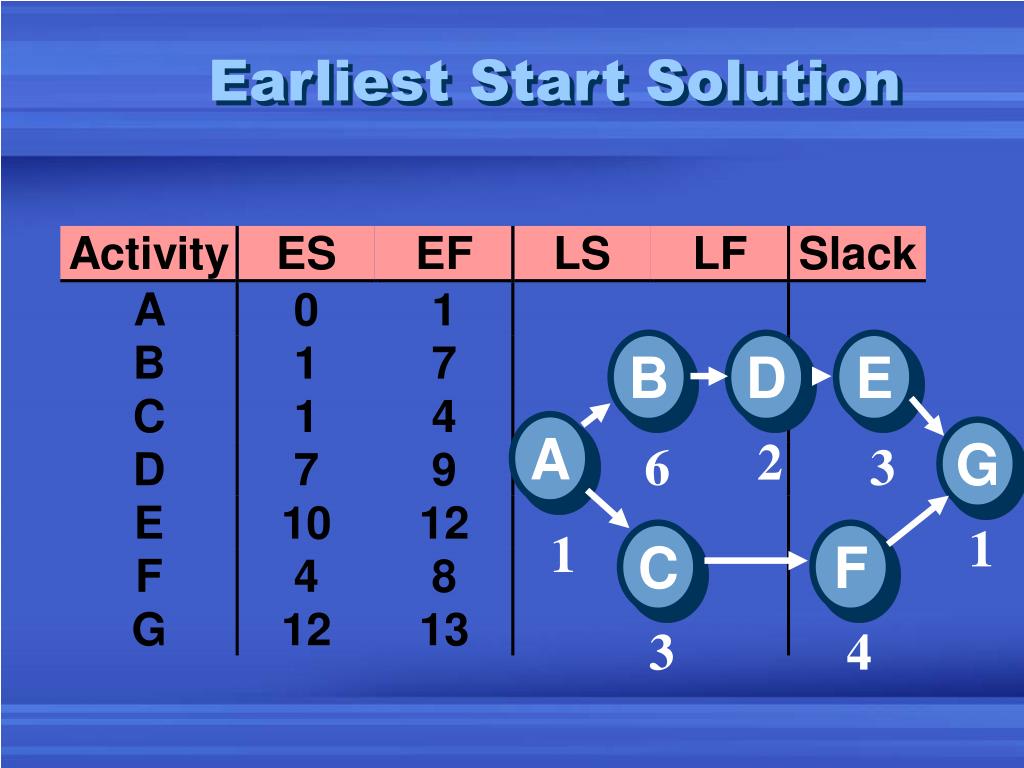

es ef
התחלה מוקדם ES וסיום מוקדם EFצעדים לחישוב
  • התחל בפעילות ההתחלתית ועבור קדימם
    • ES=0 לפעילות התחלתית
    • ES התחלה המוקדם ביותר.
  • EF=ES + זמן הפעילויות
    • EF הינו מועד הסיום המוקדם ביותר
  • ES = הינו EF מקסימאלי לכל הפעילות קדם לפעילויות לא התחלתיות.
slide21

B

D

E

A

G

2

6

3

1

1

C

F

3

4

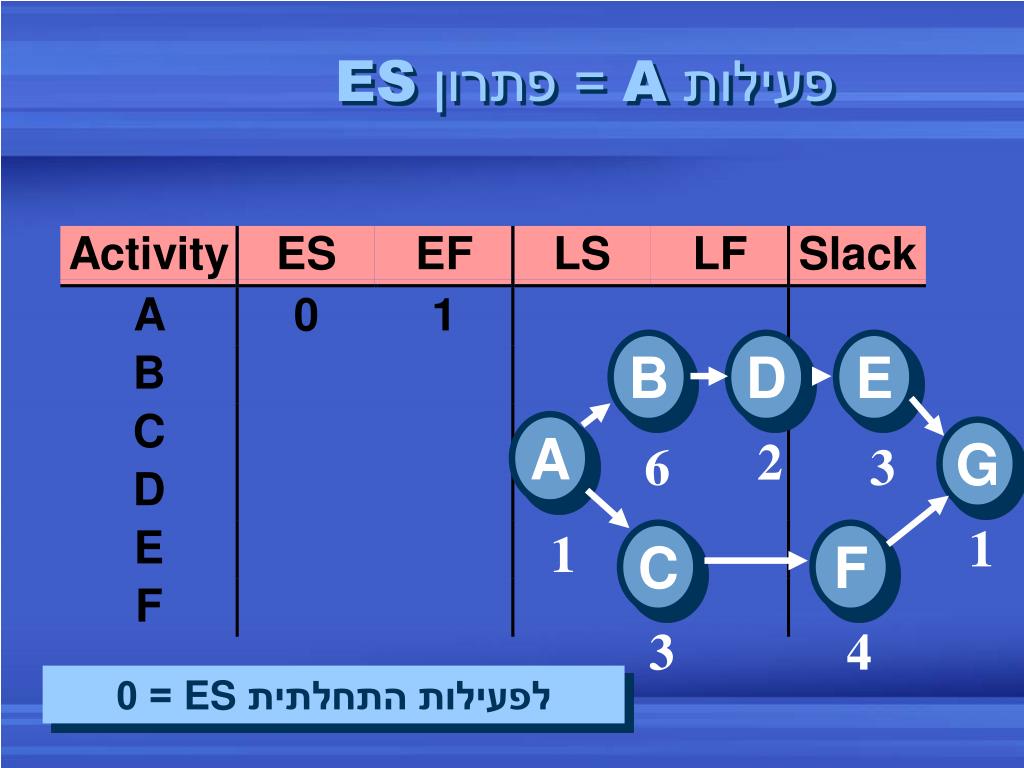

פעילות A = פתרון ES

לפעילות התחלתית ES = 0

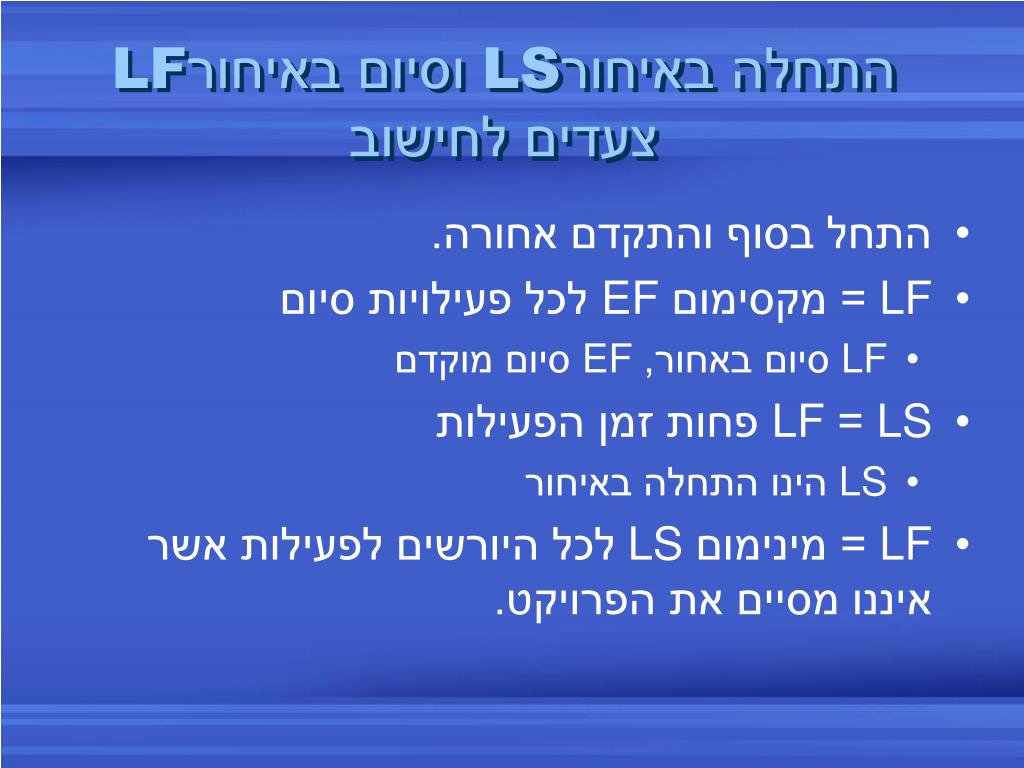

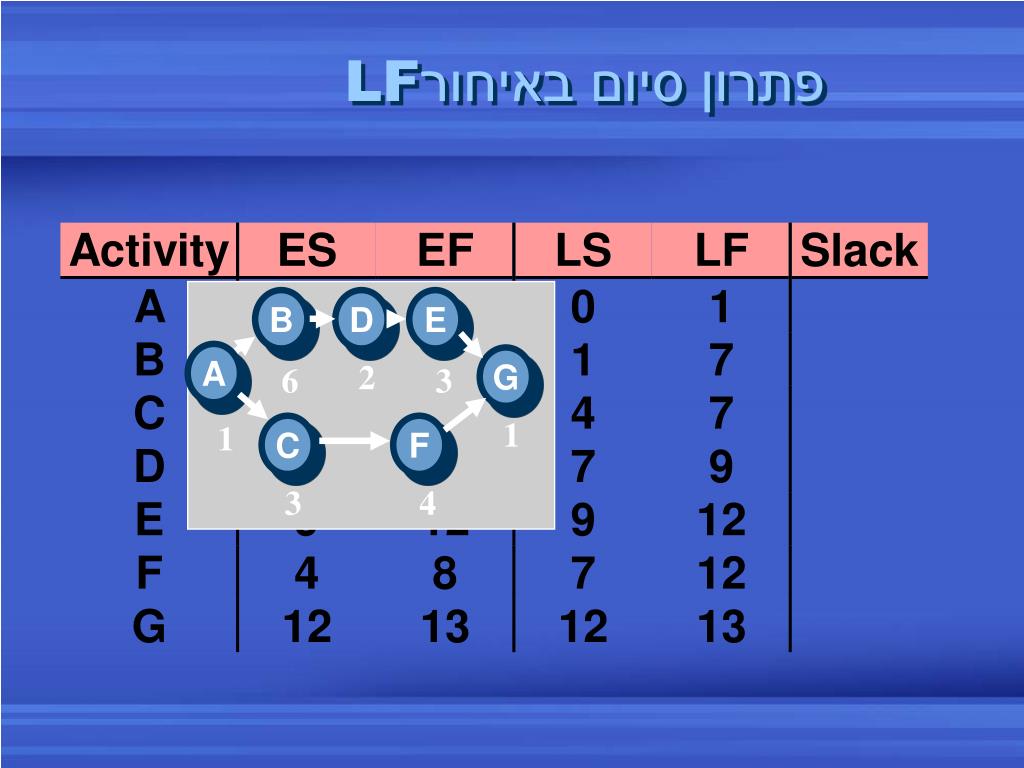

ls lf
התחלה באיחורLS וסיום באיחורLFצעדים לחישוב
  • התחל בסוף והתקדם אחורה.
  • LF = מקסימום EF לכל פעילויות סיום
    • LF סיום באחור, EF סיום מוקדם
  • LS = LF פחות זמן הפעילות
    • LS הינו התחלה באיחור
  • LF = מינימום LS לכל היורשים לפעילות אשר איננו מסיים את הפרויקט.
slide28
ציון המועדים
  • לחשב ES ו EF לכל פעילות משמאל לימין
  • לחשב LF ו LS לכל פעילות מימין לשמאל

ES EF

C 7

LS LF

slide29
דוגמא:

21 28

28 36

F 8

C 7

0 21

36 38

A 21

G 2

28 33

21 26

26 28

B 5

D 2

E 5

F אינו יכול להתחיל עד סיום C ן- D

G אינו יכול להתחיל עד סיום E ו- F

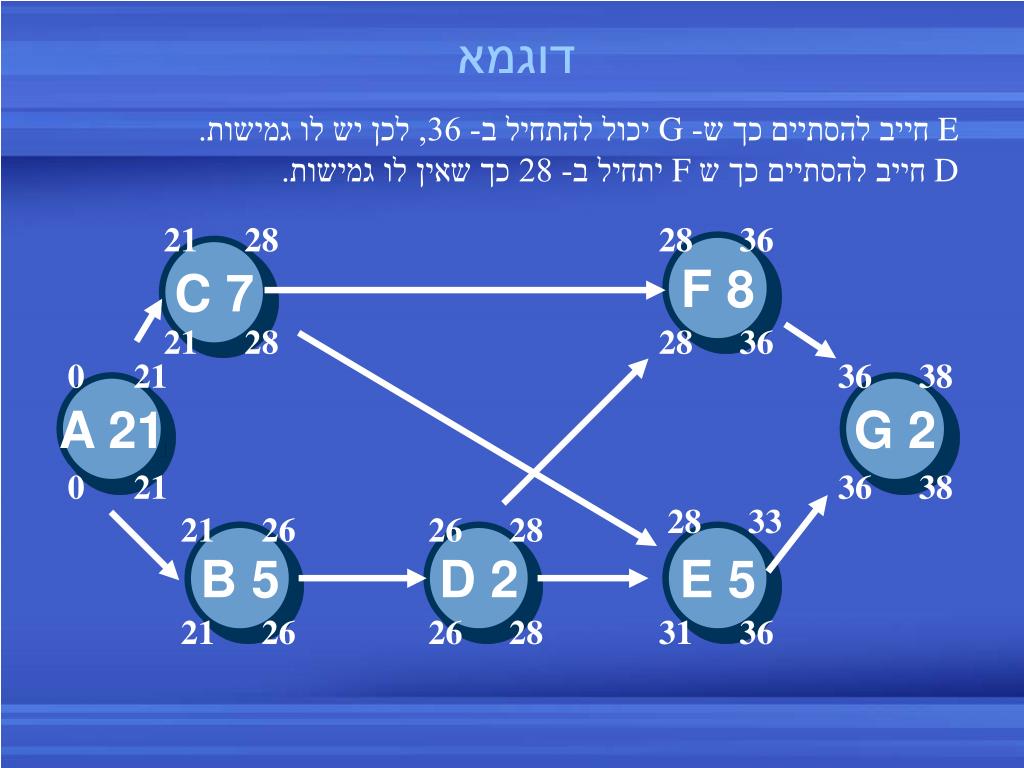

slide30
דוגמא

E חייב להסתיים כך ש- G יכול להתחיל ב- 36, לכן יש לו גמישות.

D חייב להסתיים כך ש F יתחיל ב- 28 כך שאין לו גמישות.

21 28

28 36

F 8

C 7

21 28

28 36

0 21

36 38

A 21

G 2

0 21

36 38

28 33

21 26

26 28

B 5

D 2

E 5

21 26

26 28

31 36

slide31



זמני פעילות ב- PERT
  • 3 הערכות זמן
    • זמן אופטימי a
    • זמן סביר m
    • זמן פסימי b
  • משתמש בהתפלגו בטה
  • זמן צפוי t=(a+4m+b)/6
  • שונות v = (b - a)2/36

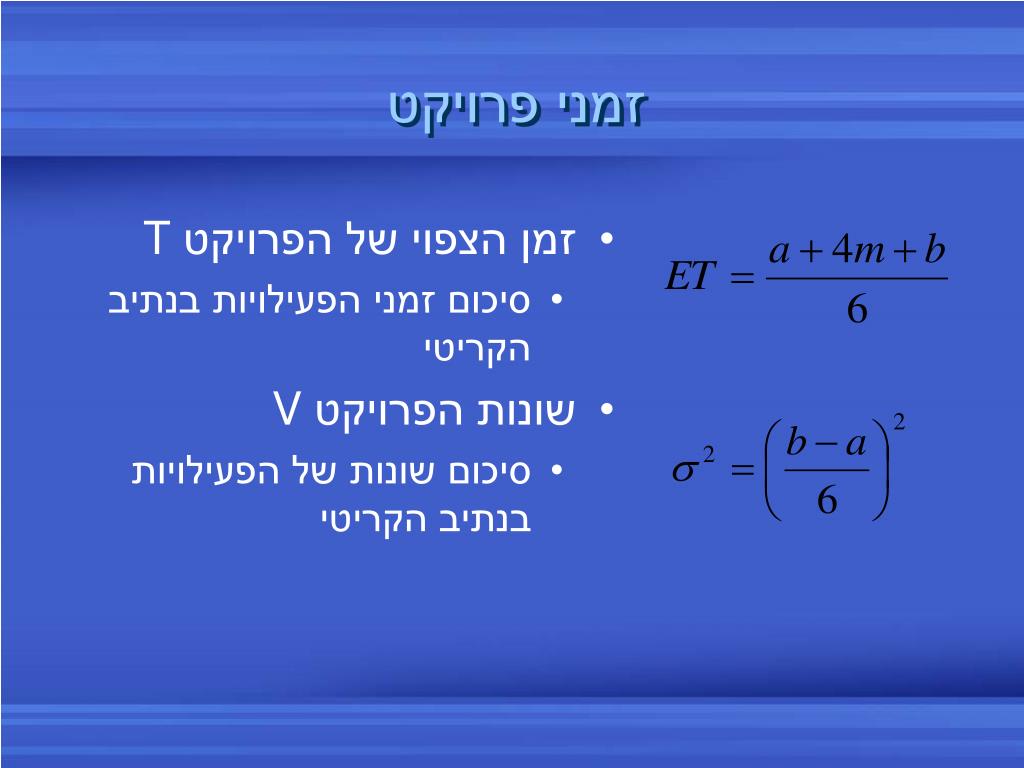

slide32
זמני פרויקט
  • זמן הצפוי של הפרויקט T
    • סיכום זמני הפעילויות בנתיב הקריטי
  • שונות הפרויקט V
    • סיכום שונות של הפעילויות בנתיב הקריטי
slide33
דוגמא PERT

הנך מתכנן פרויקט עבור חברת ABC. לפרויקט תוכנה יש זמן צפוי לסיום של 40 שבועות עם שונות של 5 שבועות מהו הסבירות כי הפרויקט יסתיים ב- 50 שבועות או פחות?

slide34

From Normal Distribution Table,

Probability = 0.5 + 0.4772 = 0.9772

slide35
מודלים עלות - זמן
  • זהה את נתיב הקריטי
  • מצא עלות ליום כדי לזרז את הפעילות בכל צומת על נתיב הקריטי.
  • לזירוז הצומת הזול ביותר, הקטן ככל שאפשר או עד שינוי נתיב הקריטי.
  • בצע 1-3 שוב עד אשר אין כבר חסכון כלשהו feasible savings
pert cpm2
יתרונות של pert/cpm
  • שימושי בכל שלב של ניהול הפרויקט
  • פשוט להפעיל
  • ניתן להשתמש בתצוגות גרפיות
  • נותן את נתיב הקריטי וזמני גמישות
  • מאפשר תיעוד פרויקט
  • מעולה במעקב לאחר עלויות

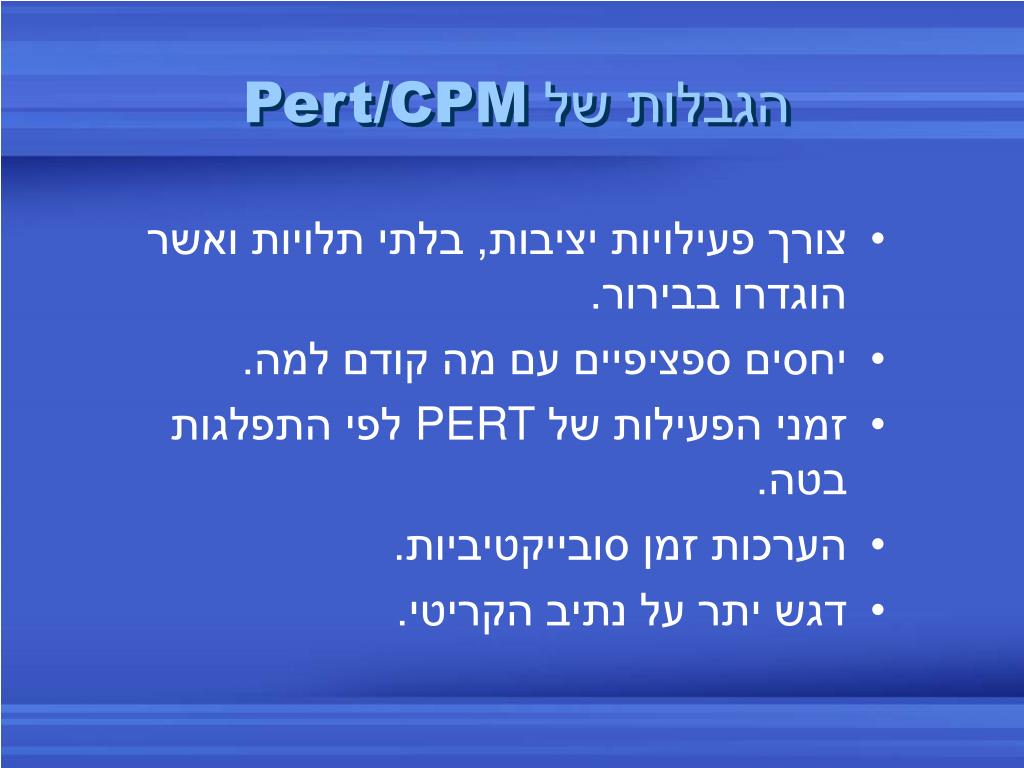

pert cpm3
הגבלות של Pert/CPM
  • צורך פעילויות יציבות, בלתי תלויות ואשר הוגדרו בבירור.
  • יחסים ספציפיים עם מה קודם למה.
  • זמני הפעילות של PERT לפי התפלגות בטה.
  • הערכות זמן סובייקטיביות.
  • דגש יתר על נתיב הקריטי.

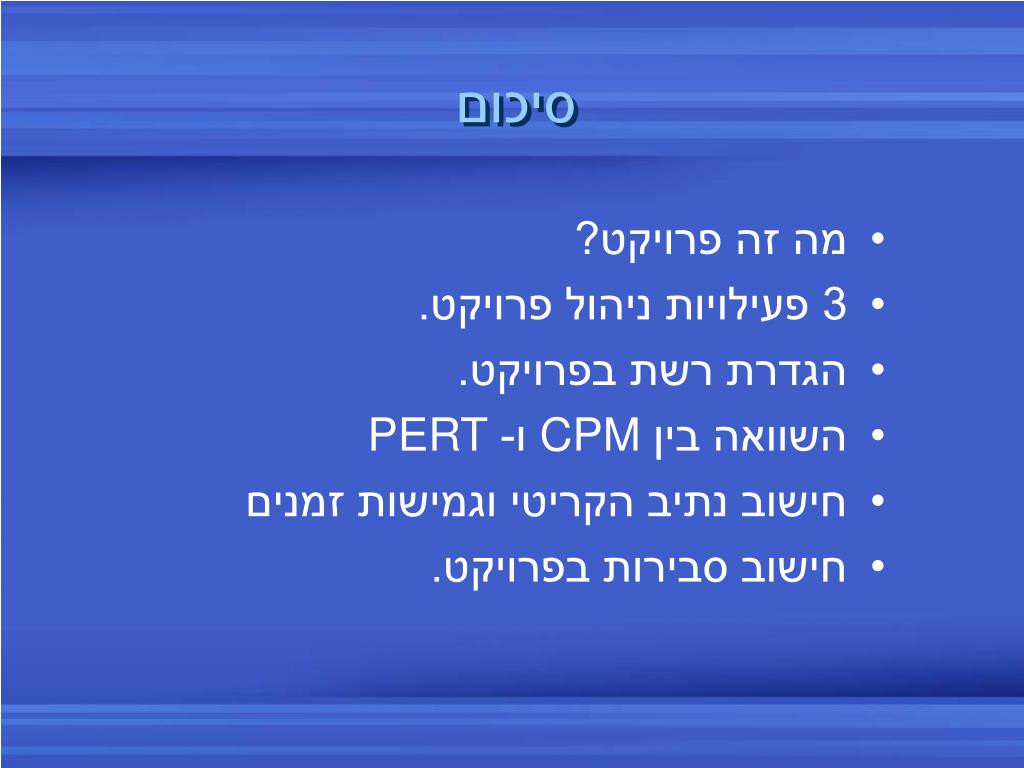

slide38
סיכום
  • מה זה פרויקט?
  • 3 פעילויות ניהול פרויקט.
  • הגדרת רשת בפרויקט.
  • השוואה בין CPM ו- PERT
  • חישוב נתיב הקריטי וגמישות זמנים
  • חישוב סבירות בפרויקט.
