Trde za itne prevleke
TRDE ZAŠČITNE PREVLEKE

Gregor Ahtik

AHTIK GREGOR


Trde za itne prevleke

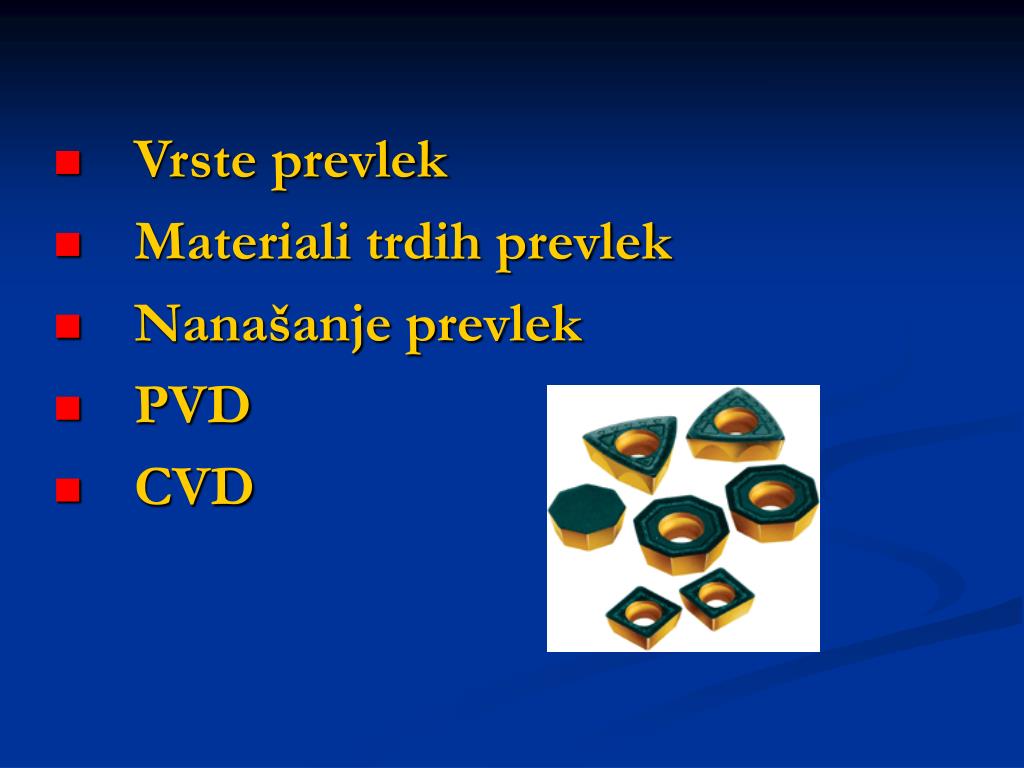

Vrste prevlek
VRSTE PREVLEK

  • Trde prevleke PVD , CVD

    ( TiN, TiC …)

  • Toplotne prevleke

  • Zaščitne prevleke


Materiali trdih prevlek

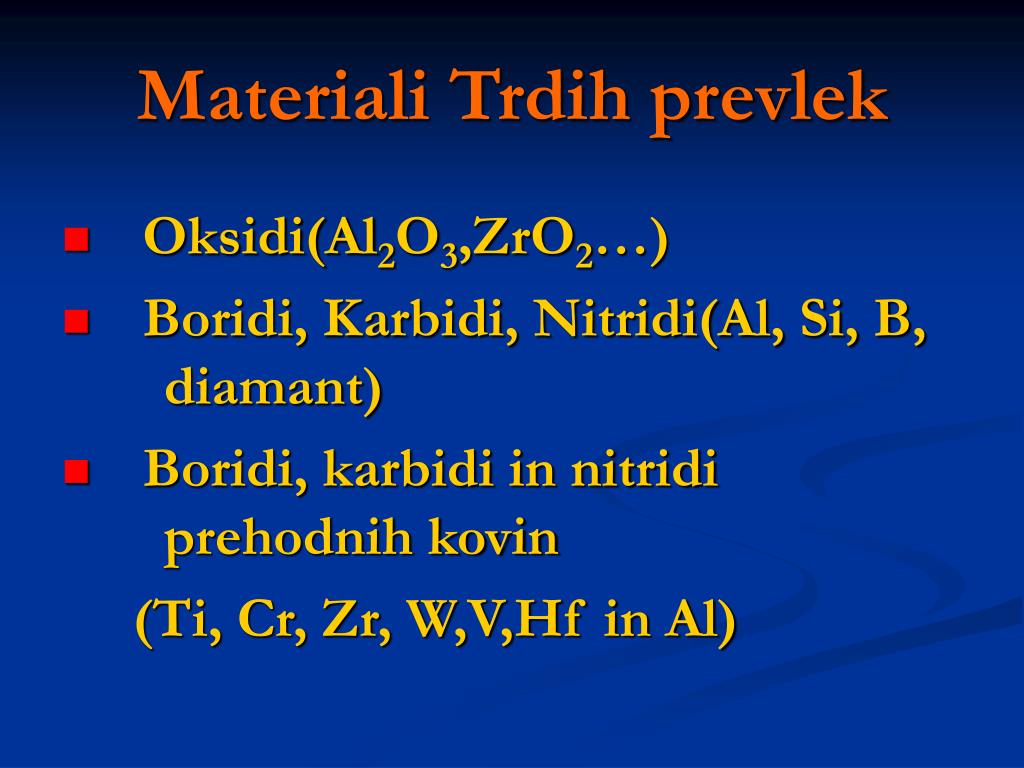

Materiali Trdih prevlek

  • Oksidi(Al2O3,ZrO2…)

  • Boridi, Karbidi, Nitridi(Al, Si, B, diamant)

  • Boridi, karbidi in nitridi prehodnih kovin

    (Ti, Cr, Zr, W,V,Hf in Al)


Lastnosti trdih prevlek
LASTNOSTI TRDIH PREVLEK

  • Zelo odporne proti obrabi

  • Zelo odporne proti koroziji

  • Zelo odporne proti visokim Temperaturam

  • Imajo zelo ugoden koeficient trenja


Trde prevleke

CVD

PVD

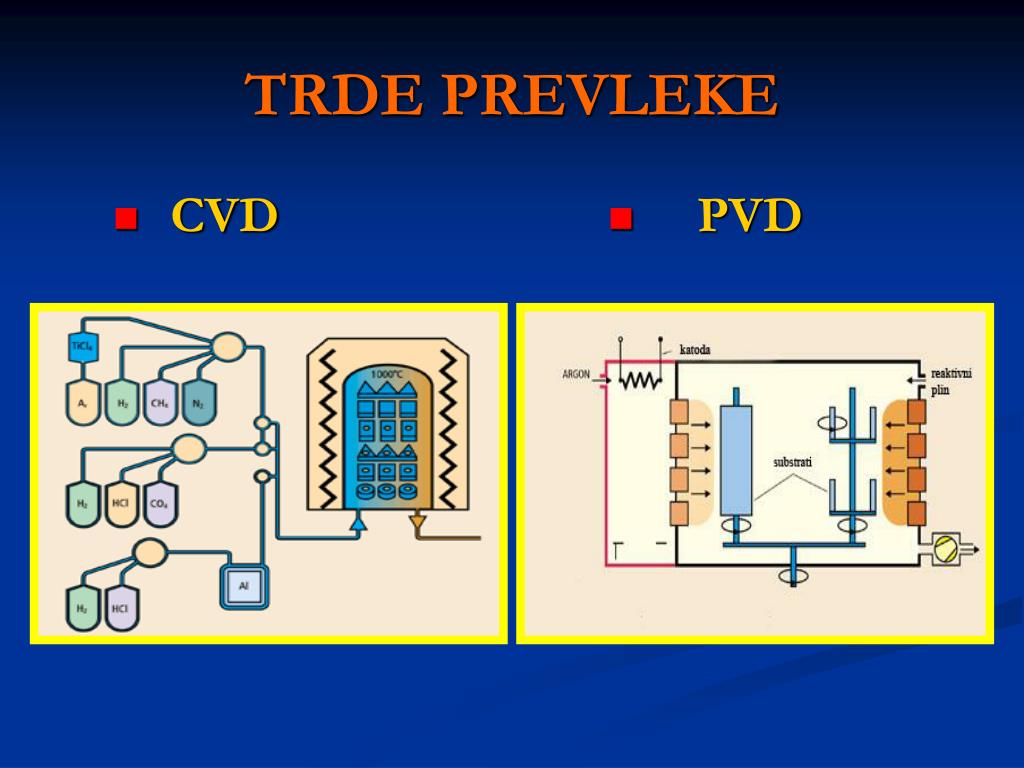

TRDE PREVLEKE


Cvd postopek
CVD POSTOPEK

  • Kemijska reakcija med substanco

    ki jo nanašamo in segretim substratom .

  • VRSTE PREVLEK SO:

    • Tin ( 2200HV )

    • TiC ( 3400HV )

    • TiCN ( 2700HV)

    • Al2O3 ( 3000HV)

  • PRIMER

    • TiCl4 + CH4 + N2 + H2

      /temp. 550 – 9500C/10 do 100mbar

      ⇒ TiCN + 4HCl


  • Ve plastne prevleke
    VEČPLASTNE PREVLEKE

    • TiC+TiCN+TiN

    • TiC+Al2O3

    • TiC+TiCN+Al2O3 + TiN

    Al2O3

    TiN

    TiCN

    TiC

    Osnovni material


    Vrste prevlek cvd
    VRSTE PREVLEK CVD

    TiN ( 2200HV, (25μΩcm ), zlata barva

    TiC ( 3400HV , (μ=0,15) , siva barva)

    TiCN ( 2700HV,vijolična barva )

    Al2O3 (3000HV)


    Pvd postopek

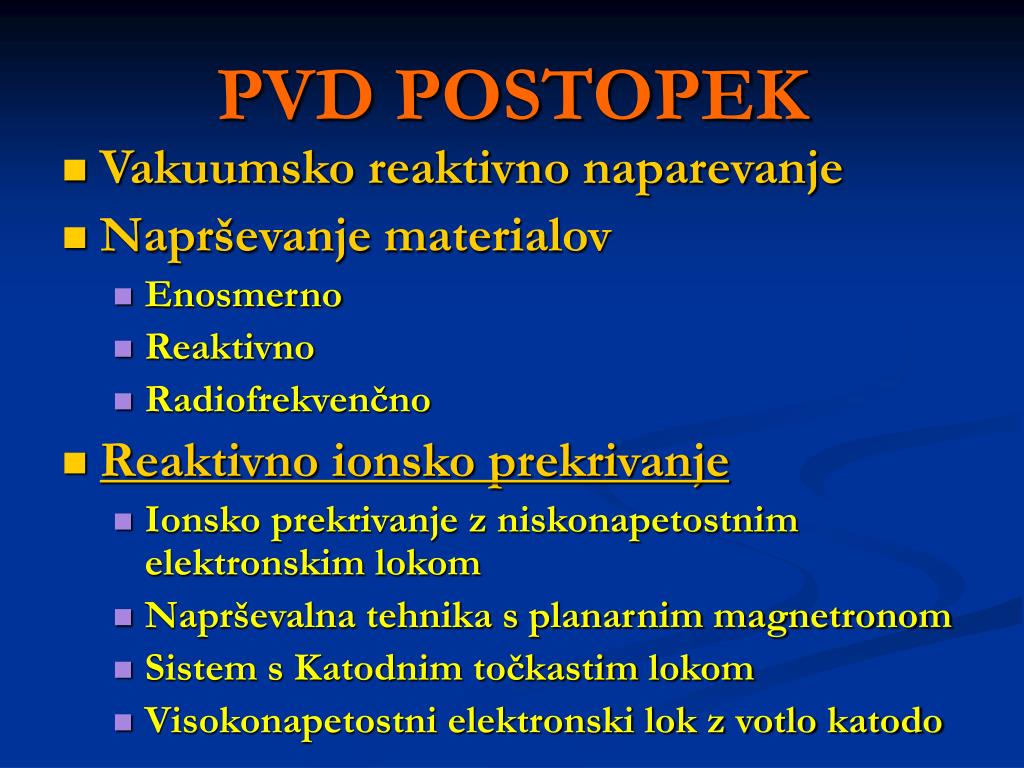

    PVD POSTOPEK

    • Vakuumsko reaktivno naparevanje

    • Naprševanje materialov

      • Enosmerno

      • Reaktivno

      • Radiofrekvenčno

    • Reaktivno ionsko prekrivanje

      • Ionsko prekrivanje z niskonapetostnim elektronskim lokom

      • Naprševalna tehnika s planarnim magnetronom

      • Sistem s Katodnim točkastim lokom

      • Visokonapetostni elektronski lok z votlo katodo


    Vrste prevlek pvd

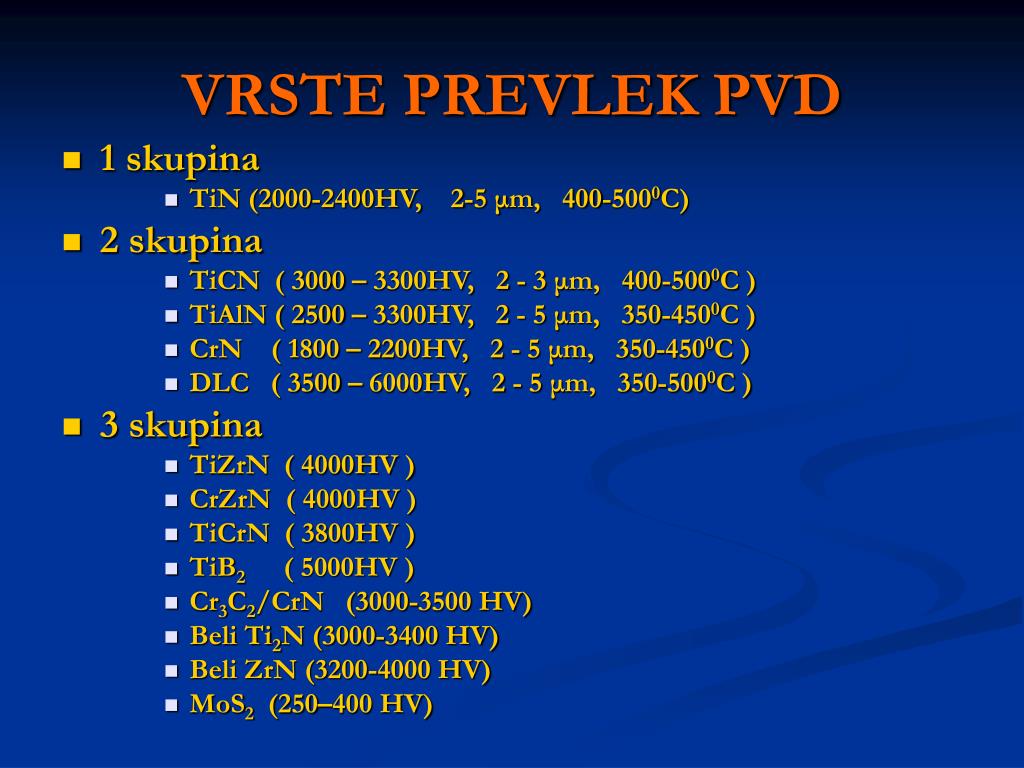

    VRSTE PREVLEK PVD

    • 1 skupina

      • TiN (2000-2400HV, 2-5 μm, 400-5000C)

  • 2 skupina

    • TiCN ( 3000 – 3300HV, 2 - 3 μm, 400-5000C )

    • TiAlN ( 2500 – 3300HV, 2 - 5 μm, 350-4500C )

    • CrN ( 1800 – 2200HV, 2 - 5 μm, 350-4500C )

    • DLC ( 3500 – 6000HV, 2 - 5 μm, 350-5000C )

  • 3 skupina

    • TiZrN ( 4000HV )

    • CrZrN ( 4000HV )

    • TiCrN ( 3800HV )

    • TiB2 ( 5000HV )

    • Cr3C2/CrN (3000-3500 HV)

    • Beli Ti2N (3000-3400 HV)

    • Beli ZrN (3200-4000 HV)

    • MoS2 (250–400 HV)


  • Reaktivno ionsko prekrivanje
    REAKTIVNO IONSKOPREKRIVANJE


    Ionsko prekrivanje z nizkonapetostnim elektronskim lokom
    IONSKO PREKRIVANJE Z NIZKONAPETOSTNIM ELEKTRONSKIM LOKOM

    • TiN, TiCN in CRN (75% svetovne proizvodnje PVD prevlek)

    Ionski izvir

    Orodja

    Negativna prednapetost

    na orodjih

    Elektronski lok

    Izvir-material

    Pozitivni potencial


    Tehnolo ka shema
    TEHNOLOŠKA SHEMA

    1.) KATODA

    2.) IONIZACIJSKA KOMORA

    3.) ORODJA

    4.) ELEKTRONSKI LOK

    5.) TITAN

    6.) ANODA

    7.) MAGNET

    8.) DC NAPAJALNIK

    9.) PLINI


    Napr evalna tehnika s planarnim magnetronom
    NAPRŠEVALNA TEHNIKA S PLANARNIM MAGNETRONOM

    Neg. potencial na orodjih

    Izvir Ti

    Orodja

    Magnet


    Tehnolo ka shema1
    TEHNOLOŠKA SHEMA

    1.) Ar in N2

    2.) Pomični magnetron

    3.) Ti + Al tarča

    4.) Orodja

    5.) Vrtljivi nosilec orodij

    6.) napajalnik


    Sistem s katodnim to kastim lokom
    SISTEM S KATODNIM TOČKASTIM LOKOM

    Neg. potencial na orodjih

    Orodja

    Magnet

    Izvir, material

    Poz. potencial

    Neg. potencial na orodjih


    Tehnolo ka shema2
    TEHNOLOŠKA SHEMA

    1.) DOVOD PLINOV

    2.) VAKUUMSKI SISTEM

    3.) ORODJA

    4.) VRTLJIVA PREVODNICA

    5.) KOMORA

    6.) PREDNAPETOST

    7.) KATODA, MATERIAL (Ti)

    8.) NAPAJALNIK IZVIROV (KATODNI LOK)


    Sistem z visokonapetostnim elektronskim lokom z votlo katodo
    SISTEM Z VISOKONAPETOSTNIM ELEKTRONSKIM LOKOM Z VOTLO KATODO

    Neg. potencial

    Votla katoda, plazma

    Orodja

    Izvir

    Elektronski lok


    Tehnolo ka shema3

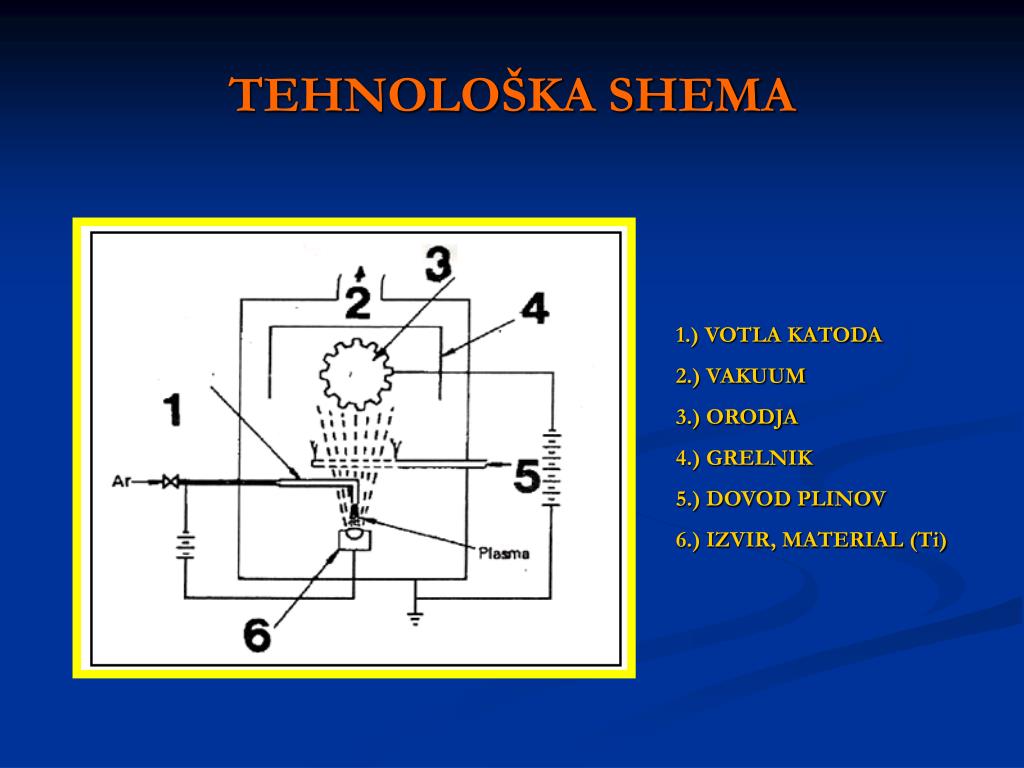

    TEHNOLOŠKA SHEMA

    1.) VOTLA KATODA

    2.) VAKUUM

    3.) ORODJA

    4.) GRELNIK

    5.) DOVOD PLINOV

    6.) IZVIR, MATERIAL (Ti)


    Trde za itne prevleke

    Brez zaščite po 1000 komadih

    Zaščita s TiN po 9000 komadih


    Trde za itne prevleke

    Zaščita s TiN po 38m obdelave

    Brez zaščite po 4m obdelave


    Trde za itne prevleke

    HVALA

    ZA

    VAŠO POZORNOST

    IN

    POTRPLJENJE
