  1. セキュリティ機構のオフロードを考慮した仮想マシンのスケジューリングセキュリティ機構のオフロードを考慮した仮想マシンのスケジューリング 理学部　情報科学科 05-01080　新井　昇鎬 指導教員　千葉 滋　教授

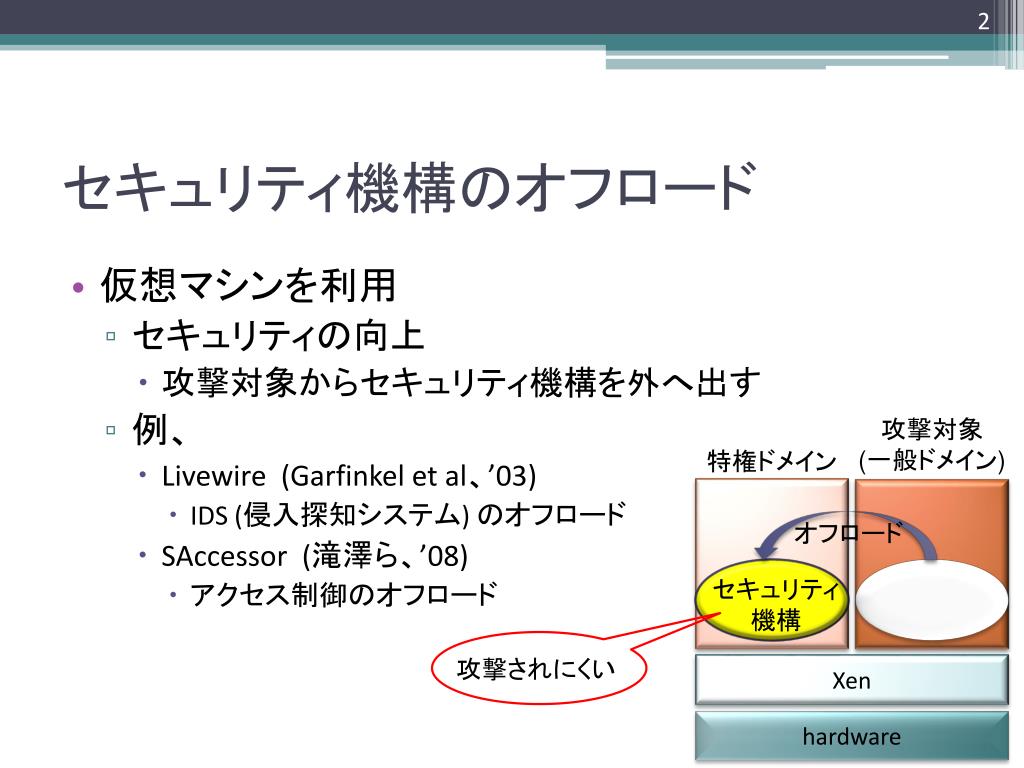

  2. セキュリティ機構のオフロード • 仮想マシンを利用 • セキュリティの向上 • 攻撃対象からセキュリティ機構を外へ出す • 例、 • Livewire (Garfinkel et al、’03) • IDS(侵入探知システム) のオフロード • SAccessor (滝澤ら、’08) • アクセス制御のオフロード 攻撃対象 (一般ドメイン) 特権ドメイン オフロード セキュリティ 機構 攻撃されにくい Xen hardware

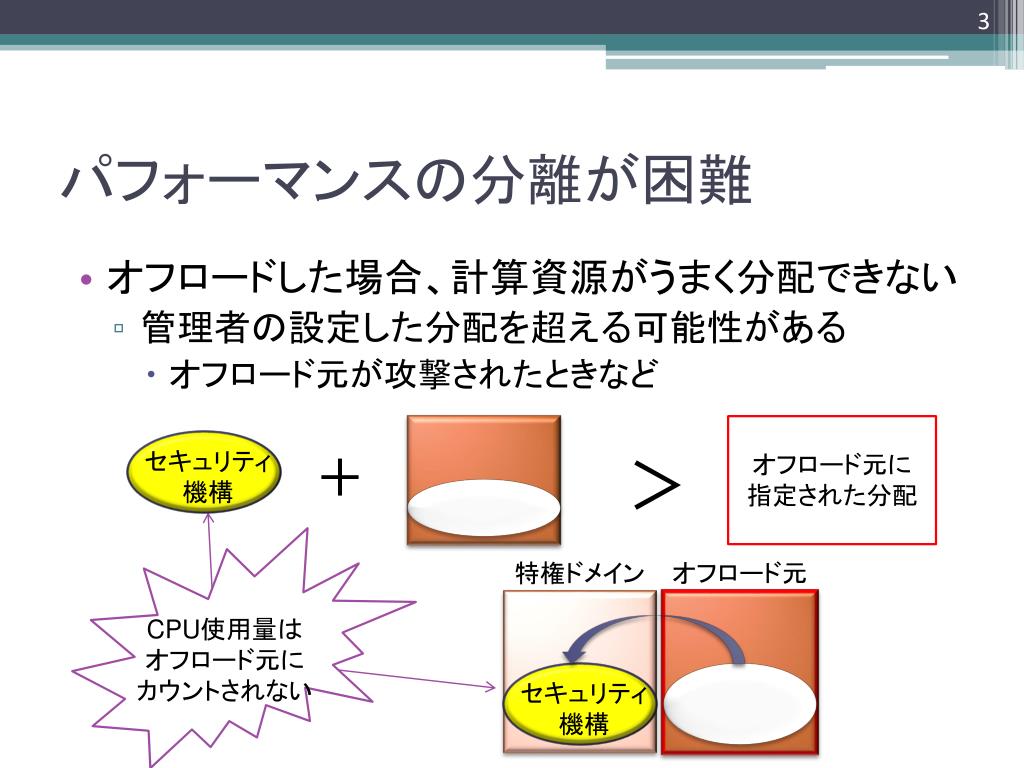

  3. パフォーマンスの分離が困難 • オフロードした場合、計算資源がうまく分配できない • 管理者の設定した分配を超える可能性がある • オフロード元が攻撃されたときなど オフロード元に 指定された分配 セキュリティ 機構 ＞ ＋ 特権ドメイン オフロード元 CPU使用量は オフロード元に カウントされない セキュリティ 機構

  4. 提案:セキュリティ機構のオフロードを考慮した仮想マシンのスケジューリング提案:セキュリティ機構のオフロードを考慮した仮想マシンのスケジューリング • 仮想マシン間のパフォーマンスの分離を実現 • 仮想マシンのスケジューラを改良 • セキュリティ機構の CPU使用量 をオフロード元の仮想マシンに含める • 実装 • Credit Scheduler-OC • XenのCredit Schedulerを改良 • OC-Monitor • オフロードしたセキュリティ機構を監視

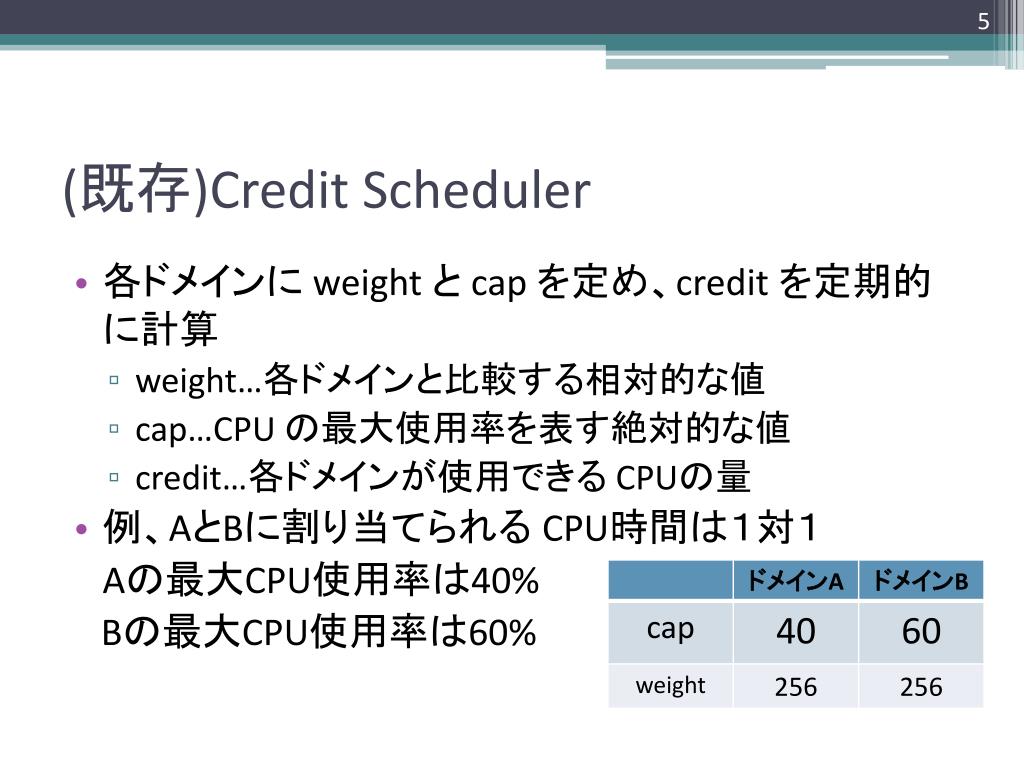

  5. (既存)Credit Scheduler • 各ドメインに weight と cap を定め、credit を定期的に計算 • weight…各ドメインと比較する相対的な値 • cap…CPU の最大使用率を表す絶対的な値 • credit…各ドメインが使用できる CPUの量 • 例、AとBに割り当てられる CPU時間は１対１ Aの最大CPU使用率は40% Bの最大CPU使用率は60%

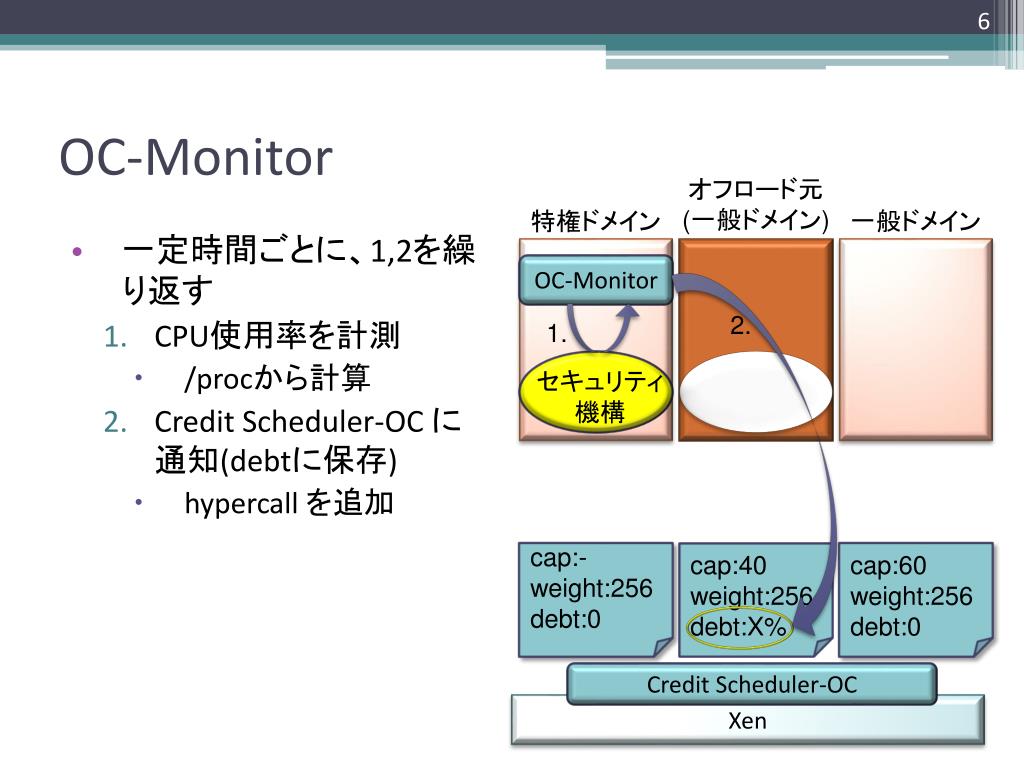

  6. OC-Monitor オフロード元 (一般ドメイン) 特権ドメイン 一般ドメイン • 一定時間ごとに、1,2を繰り返す • CPU使用率を計測 • /procから計算 • Credit Scheduler-OC に通知(debtに保存) • hypercallを追加 OC-Monitor 2. 1. セキュリティ 機構 cap:- weight:256 debt:0 cap:40 weight:256 debt:X% cap:60 weight:256 debt:0 Credit Scheduler-OC Xen

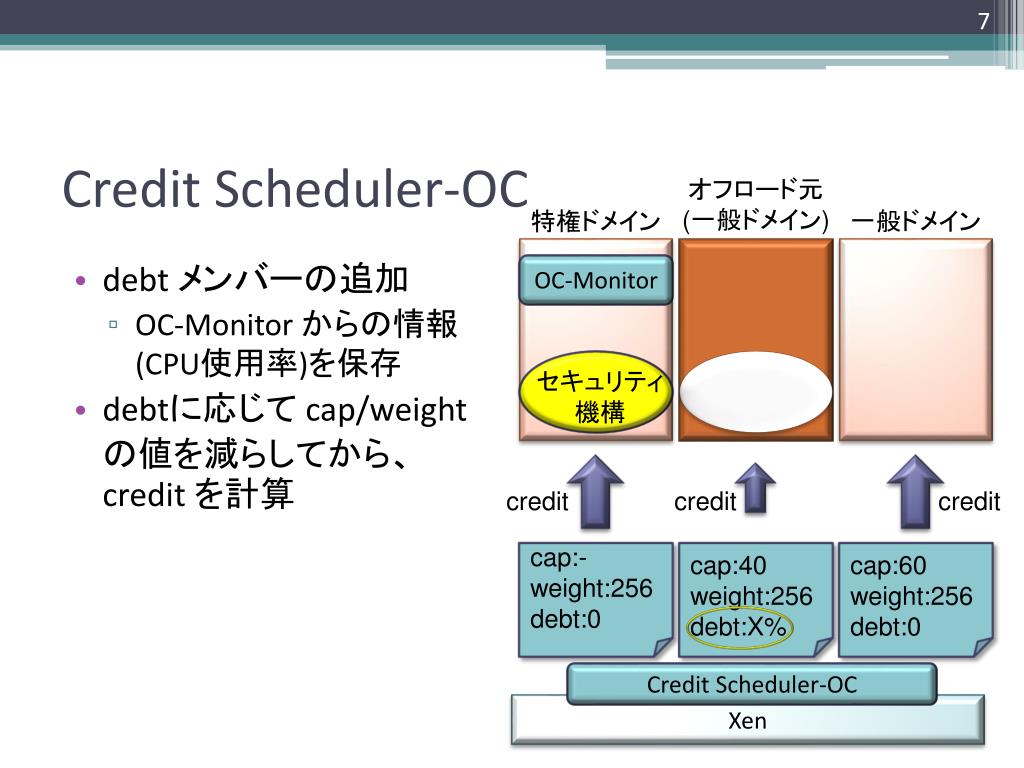

  7. Credit Scheduler-OC オフロード元 (一般ドメイン) 特権ドメイン 一般ドメイン • debt メンバーの追加 • OC-Monitor からの情報(CPU使用率)を保存 • debtに応じて cap/weight の値を減らしてから、credit を計算 OC-Monitor セキュリティ 機構 credit credit credit cap:- weight:256 debt:0 cap:40 weight:256 debt:X% cap:60 weight:256 debt:0 Credit Scheduler-OC Xen

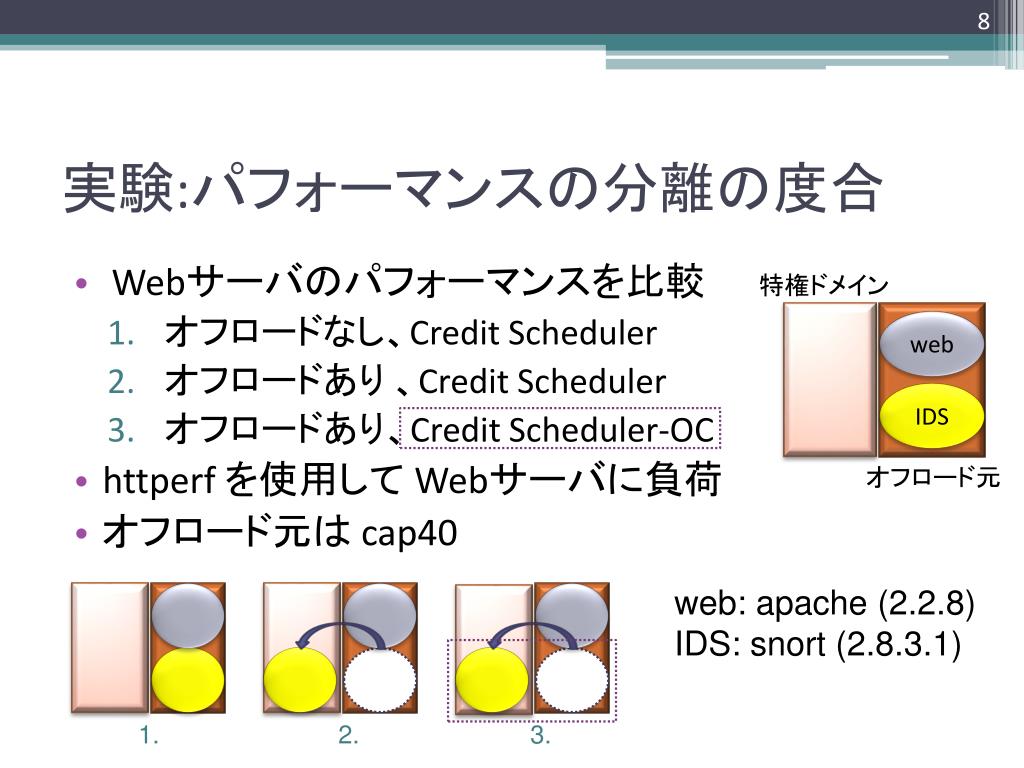

  8. 実験:パフォーマンスの分離の度合 • Webサーバのパフォーマンスを比較 • オフロードなし、Credit Scheduler • オフロードあり 、Credit Scheduler • オフロードあり、Credit Scheduler-OC • httperfを使用して Webサーバに負荷 • オフロード元は cap40 特権ドメイン web IDS オフロード元 web: apache (2.2.8) IDS: snort (2.8.3.1) 1. 2. 3.

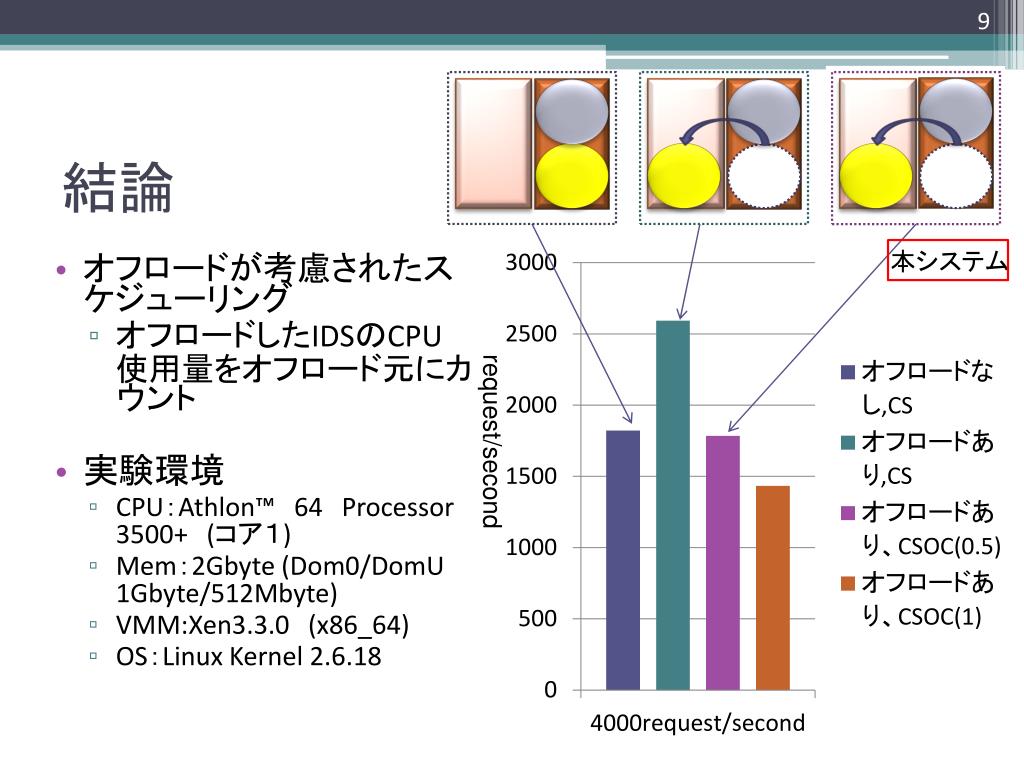

  9. 結論 本システム • オフロードが考慮されたスケジューリング • オフロードしたIDSのCPU使用量をオフロード元にカウント • 実験環境 • CPU：Athlon™64Processor 3500+(コア１) • Mem：2Gbyte (Dom0/DomU1Gbyte/512Mbyte) • VMM:Xen3.3.0(x86_64) • OS：Linux Kernel 2.6.18 request/second

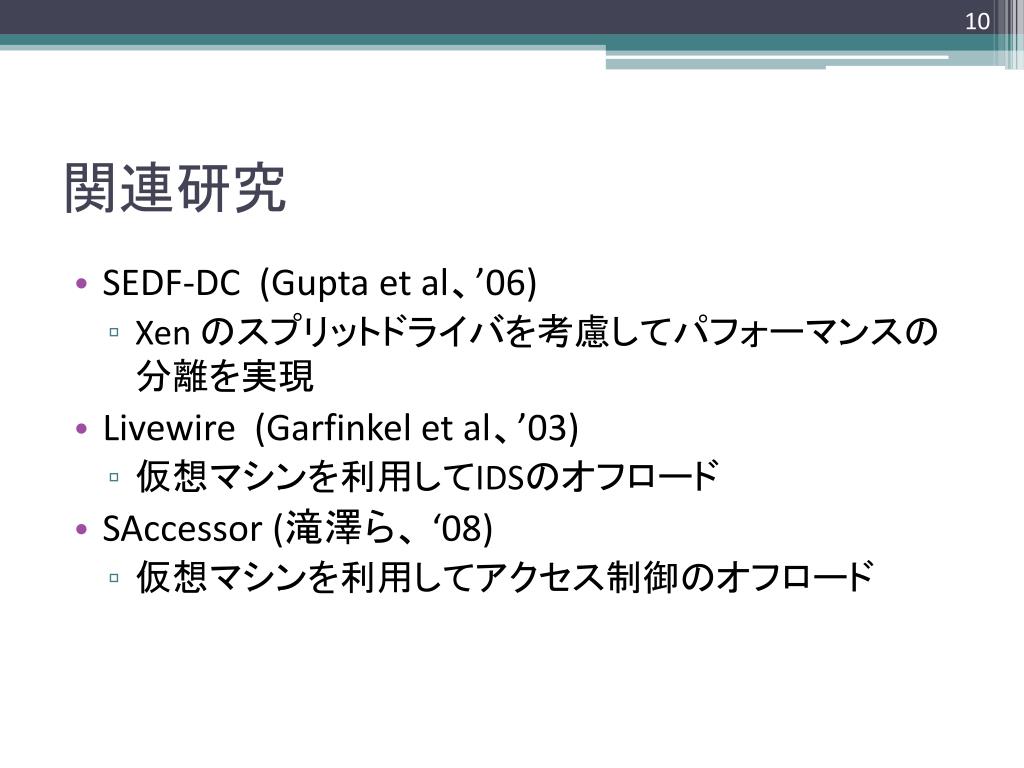

  10. 関連研究 • SEDF-DC (Guptaet al、’06) • Xenのスプリットドライバを考慮してパフォーマンスの分離を実現 • Livewire (Garfinkelet al、’03) • 仮想マシンを利用してIDSのオフロード • SAccessor (滝澤ら、 ‘08) • 仮想マシンを利用してアクセス制御のオフロード

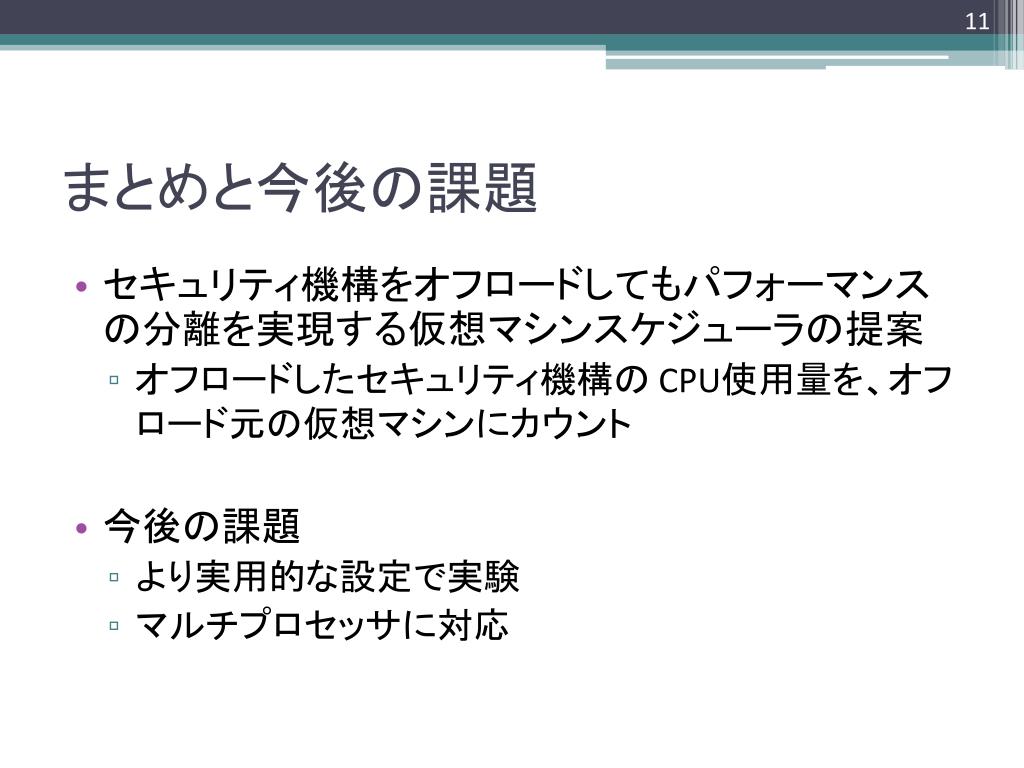

  11. まとめと今後の課題 • セキュリティ機構をオフロードしてもパフォーマンスの分離を実現する仮想マシンスケジューラの提案 • オフロードしたセキュリティ機構の CPU使用量を、オフロード元の仮想マシンにカウント • 今後の課題 • より実用的な設定で実験 • マルチプロセッサに対応
