  1. ΑΝΤΛΙΕΣ ΓΕΩΤΡΗΣΕΩΝ ΚΑΙ ΠΗΓΑΔΙΩΝ

  2. ΣΥΓΚΡΙΣΗ ΥΠΟΒΡΥΧΙΩΝ ΑΝΤΛΙΩΝ ΜΕ ΠΟΜΟΝΕΣ ΥΠΟΒΡΥΧΙΑ ΑΝΤΛΙΑ ΠΟΜΟΝΑ ΚΙΝΗΤΗΡΑΣ ΑΞΟΝΑΣ ΑΝΤΛΙΑ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  3. ΣΥΓΚΡΙΣΗ ΥΠΟΒΡΥΧΙΩΝ ΑΝΤΛΙΩΝ ΜΕ ΠΟΜΟΝΕΣ Πλεονεκτήματα: • κόστος αγοράς • ευκολια εγκατάστασης • αξιοποιηση μη ευθυγραμισμενων γεωτρήσεων • δεν χρειαζονται συντήρηση • Μικρη κατανάλωση ρεύματος Μειονεκτήματα : • Δεν χρησιμοποιούνται σε γεωτρήσεις που δεν υπάρχει ηλεκτρικό ρεύμα, ενώ οι πομονες λειτουργουν και με πετρελαιοκινητηρες η και κινητηρες γεωργικων ελκυστηρων • Η άμμος δημιουργεί φθορά ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  4. ΓΕΩΤΡΗΣΕΙΣ • Με τον όρο ΓΕΩΤΡΗΣΗ εννοούμε οποιαδήποτε τρύπα στο έδαφος που ανοίγεται με χειροκίνητο ή μηχανοκίνητο τρόπο. • Το μηχάνημα που εκτελεί την γεώτρηση ονομάζεται Γεωτρύπανο. • ΕΙΔΗ ΓΕΩΤΡΗΣΕΩΝ • Εκμεταλλεύσεις: για την εκμετάλλευση των υδροφόρων στρωμάτων ή στρωμάτων με υδρογονάνθρακες ή φυσικό αέριο • Έρευνας: έρευνα για υδροφόρα στρώματα και στρώματα με υδρογονάνθρακες • Δειγματοληπτικές: διερευνάτε η γεωλογική δομή του υπεδάφους • Ειδικού σκοπού: για τσιμεντοενέσεις, υδατοενέσεις, αερισμός ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  5. ΚΡΟΥΣΤΙΚΑ ΓΕΩΤΡΥΠΑΝΑ • ΜΗΧΑΝΙΣΜΟΙ • Κινητήρας • Ιστός • Μηχανισμός ανύψωσης και πτώσης κοπτικού εργαλείου (Το κοπτικο εργαλειο πεφτει με περιστροφη) • Βοηθητικοί μηχανισμοί για την λειτουργία του γεωτρυπανου • Τροχαλιες • Γεννητρια • συγκολησεις • Σκάφος που φέρει τα παραπάνω ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  6. ΚΡΟΥΣΤΙΚΑ ΓΕΩΤΡΥΠΑΝΑ • Μηχανισμός εξαγωγής των προϊόντων συντριβής • Μπαινει αφου εχει βγει το κοπτικο • Εισαγεται νερο στα προιοντα της συντριβης για να γινουν πολτος • Με αντεπιστροφη εγκλωβιζεται ο πολτος μεσα στο δοχειο • Μηχανισμός για τοποθέτηση και εξαγωγή προσωρινής σωλήνωσης • Μπαινει για στηριξη της γεωτρησης • Μπαινει και βγαινει κομματι κομματι • Όταν τελειωσει η γεωτρηση βγαινει και αντικαθισταται από την οριστικη σωληνωση με τα φιλτρα • Αντλια • Οριστικη σωληνωση • Χαλικι ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

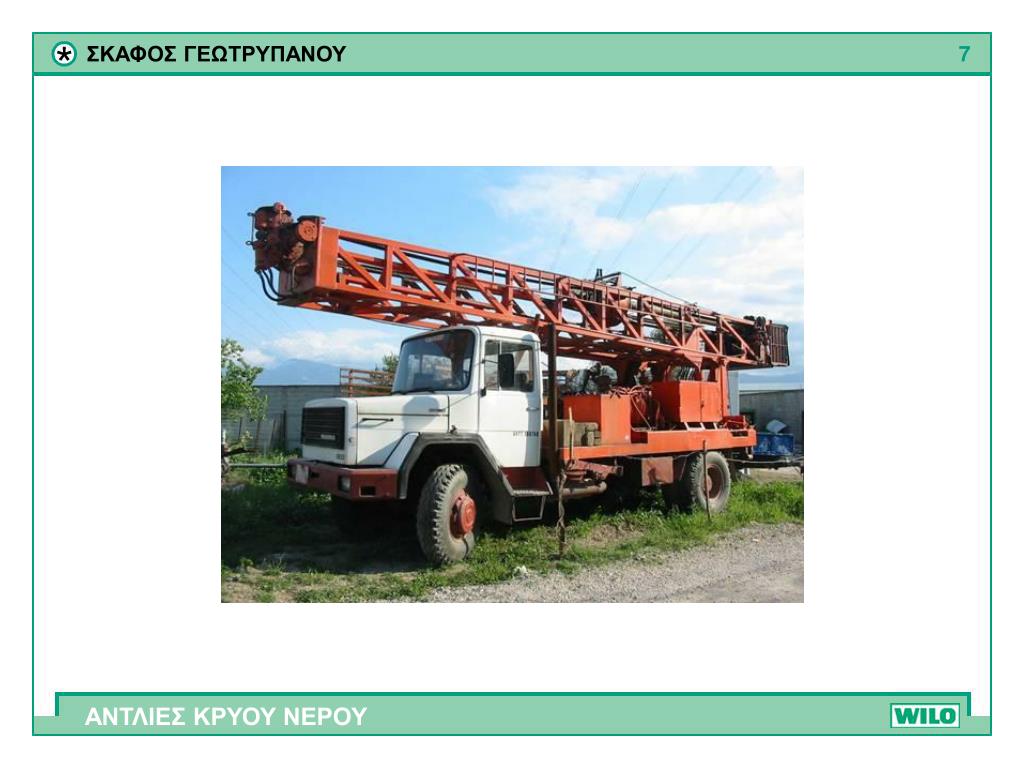

  7. ΣΚΑΦΟΣ ΓΕΩΤΡΥΠΑΝΟΥ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

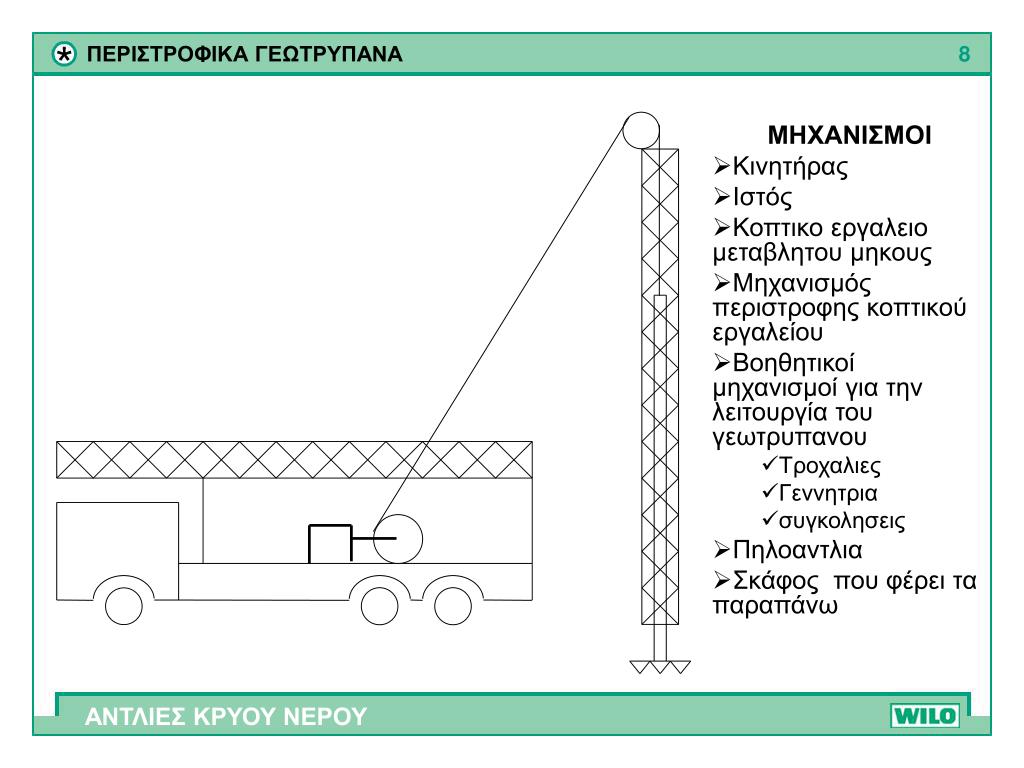

  8. ΠΕΡΙΣΤΡΟΦΙΚΑ ΓΕΩΤΡΥΠΑΝΑ • ΜΗΧΑΝΙΣΜΟΙ • Κινητήρας • Ιστός • Κοπτικο εργαλειο μεταβλητου μηκους • Μηχανισμός περιστροφης κοπτικού εργαλείου • Βοηθητικοί μηχανισμοί για την λειτουργία του γεωτρυπανου • Τροχαλιες • Γεννητρια • συγκολησεις • Πηλοαντλια • Σκάφος που φέρει τα παραπάνω ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  9. ΚΟΠΤΙΚΟ ΕΡΓΑΛΕΙΟ ΠΕΡΙΣΤΡΟΦΙΚΟΥ ΓΕΩΤΡΥΠΑΝΟΥ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  10. ΣΩΛΗΝΕΣ ΠΕΡΙΣΤΡΟΦΙΚΟΥ ΓΕΩΤΡΥΠΑΝΟΥ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  11. ΠΕΡΙΣΤΡΟΦΙΚΑ ΓΕΩΤΡΥΠΑΝΑ Καθαρισμος γεωτρησης Ελαστικός σωλήνας Πηλοαντλία Λάκκος με πολτό Λάκκος με πολτό Σωληνωτή στήλη Κοπίδι ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  12. ΣΥΓΚΡΙΣΗ ΚΡΟΥΣΤΙΚΟΥ ΚΑΙ ΠΕΡΙΣΤΡΟΦΙΚΟΥ ΓΕΩΤΡΥΠΑΝΟΥ • Το περιστροφικο γεωτρυπανο σε σχεση με το κρουστικο ειναι: • Πιο γρηγορο • Πιο ακριβο • Εχει αυξημενες πιθανοτητες διανοιξης στραβης γεωτρησης ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

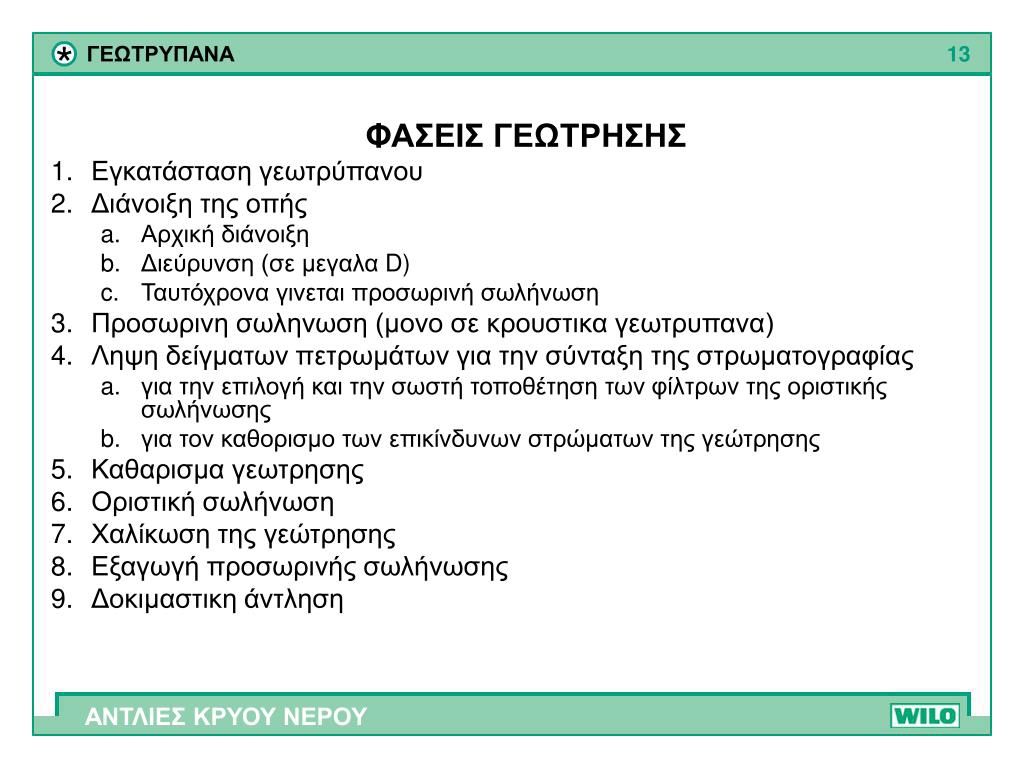

  13. ΓΕΩΤΡΥΠΑΝΑ • ΦΑΣΕΙΣ ΓΕΩΤΡΗΣΗΣ • Εγκατάσταση γεωτρύπανου • Διάνοιξη της οπής • Αρχική διάνοιξη • Διεύρυνση (σε μεγαλα D) • Ταυτόχρονα γινεται προσωρινή σωλήνωση • Προσωρινη σωληνωση (μονο σε κρουστικα γεωτρυπανα) • Ληψη δείγματων πετρωμάτων για την σύνταξη της στρωματογραφίας • για την επιλογή και την σωστή τοποθέτηση των φίλτρων της οριστικής σωλήνωσης • για τον καθορισμο των επικίνδυνων στρώματων της γεώτρησης • Καθαρισμα γεωτρησης • Οριστική σωλήνωση • Χαλίκωση της γεώτρησης • Εξαγωγή προσωρινής σωλήνωσης • Δοκιμαστικη άντληση ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  14. ΓΕΩΤΡΗΣΕΙΣ ΣΤΟΙΧΕΙΑ ΔΟΚΙΜΑΣΤΙΚΗΣ ΑΝΤΛΗΣΗΣ • Εσωτερική διάμετρος της γεώτρησης ή του φρέατος. • Βάθος της γεώτρησης • Κατώτατη στάθμη του νερού στην γεώτρηση (μέτρηση η οποία γίνεται μετά από 24 ή 48 ώρες συνεχόμενης άντλησης) • Παροχη του νερού που θα αντλήσουμε ώστε να σταθεροποιειται το υψος του νερου (Δυναμικη σταθμη) • Ανώτερη στάθμη του νερού στην γεώτρηση (Στατικη σταθμη) • Φιλτρα • Θέση τοποθετησης στα υδροφόρα στρώματα της γεώτρησης • Ειδος ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  15. ΓΕΩΤΡΗΣΕΙΣ ΣΤΟΙΧΕΙΑ ΔΟΚΙΜΑΣΤΙΚΗΣ ΑΝΤΛΗΣΗΣ • Με βαση τα 3, 4, 5 και 6 ο γεωλογος καθοριζει • το βαθος τοποθετησης • χαμηλοτερα από τη δυναμικη σταθμη 4 • υψηλοτερα από τη κατωτατη σταθμη 3 • Όχι στη σταθμη τοποθετησης των φιλτρων • την παροχη της αντλιας. • Αναλυση νερου • Ποιοτητα νερου (καταλληλοτητα για υδρευση, αρδευση, βιομηχανικη χρηση) • Ποσοστο χωματος • Φύλλο στρωματογραφίας στο οποίο φαίνονται τα υδροφόρα στρώματα 5 4 3 2 ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  16. ΚΑΘΑΡΙΣΜΟΣ ΦΙΛΤΡΩΝ ΜΕ ΑΕΡΑ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  17. ΓΕΩΤΡΗΣΕΙΣ ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΟΡΓΑΝΑ • Μέτρηση παροχής με ογκομετρικά δοχεία, υδρόμετρα • Μέτρηση στάθμης νερού με σταθμήμετρο (ηλεκτρική ταινία) ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  18. ΕΠΙΛΟΓΗ ΥΠΟΒΡΥΧΙΩΝ ΑΝΤΛΙΩΝ • ΔΙΑΜΕΤΡΟΣ ΑΝΤΛΙΑΣ < ΔΙΑΜΕΤΡΟΣ ΓΕΩΤΡΗΣΗΣ • ΠΑΡΟΧΗ ΑΝΤΛΙΑΣ=ΠΑΡΟΧΗ ΓΕΩΤΡΗΣΗΣ • ΜΑΝΟΜΕΤΡΙΚΟ ΑΝΤΛΙΑΣ=ΒΑΘΟΣ ΓΕΩΤΡΗΣΗΣ + Pout ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  19. ΕΓΚΑΤΑΣΤΑΣΗ ΥΠΟΒΡΥΧΙΩΝ ΑΝΤΛΙΩΝ • ΕΛΕΓΧΟΥΜΕ: • Την προστασία της υποβρύχιας αντλίας από έλλειψη νερού (τοποθέτηση ηλεκτρόδιων στάθμης). • Την υπαρξη θερμικού του ηλεκτρικού πίνακα • Την υπαρξη και ποιοτητα ηλεκτρικού ρεύματος μονοφασικού ή τριφασικού στην περιοχή • Τη βαλβίδα αντεπιστροφής • Συνισταται η τοποθετηση αντεπιστροφου ανα 60 m • Συνισταται η τοποθετηση αντεπιστροφου στην εξοδο της γεωτρησης • Όταν σταματα η αντλια, το νερο μπορει να τη μετατρεψει σε γεννητρια • Κινδυνος υδραυλικου πληγματος (ιδιαιτερα στο ωστικο εδρανο) • Πρεπει: Pλειτ αγωγου καταθλιψης > ολικό μανομετρικό εγκατάστασης • Την αντοχή σε εφελκυσμό του συρματόσχοινου με το οποίο θα αναρτήσουμε την υποβρύχια αντλία. ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  20. ΕΓΚΑΤΑΣΤΑΣΗΥΠΟΒΡΥΧΙΩΝ ΑΝΤΛΙΩΝ • Να είναι στεγανή η σύνδεση του καλωδίου του ηλεκτροκινητήρα με το καλώδιο της ηλεκτρικής εγκατάστασης • Την υπαρξη αντικεραυνικης προστασιας • Αν είναι κατακόρυφη η γεώτρηση • Την διάμετρο του αγωγού κατάθλιψης, ώστε να έχει την ελαχιστη πτώση πίεσης (παιρνω υποψη και την ταχυτητα wilo select) • Την αντοχή των σπειρωμάτων των αγωγών ώστε να αντέχουν το ολικό βάρος των αγωγών και της υποβρύχιας αντλίας ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  21. ΚΟΣΤΟΣ ΕΠΙΣΚΕΥΗΣ ΠΑΙΡΝΟΥΜΕ ΟΛΑ ΤΑ ΔΥΝΑΤΑ ΜΕΤΡΑ ΠΡΟΣΤΑΣΙΑΣ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΓΙΑΤΙ ΤΟ ΚΟΣΤΟΣ ΕΠΙΣΚΕΥΗΣ ΥΠΟΒΡΥΧΙΑΣ ΑΝΤΛΙΑΣ ΕΙΝΑΙ ΜΕΓΑΛΟ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  22. Non - return - valve Impellers Diaphragm Axial trust bearing Counter axial trust bearing Motor shroud and name plate Motor control Rubber bearing sleeve Strainer and screwed connections Sealing of motor shaft Stationary and mobile wear rings Current supply cable Bearing sleeve Pump and motor shaft Casing NEMA connection of the pumps ΜΕΡΗ ΥΠΟΒΡΥΧΙΑΣ ΑΝΤΛΙΑΣ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  23. ΠΤΕΡΩΤΗ ΚΙΝΗΤΟ ΔΑΧΤΥΛΙΔΙ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ(ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΗΣ ΠΤΕΡΩΤΗΣ) ΑΚΙΝΗΤΟ ΔΑΧΤΥΛΙΔΙ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ(ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΤΗ ΒΑΘΜΙΔΑ) • ΟΔΗΓΟΣ • ΣΧΗΜΑ ΣΑΝ ΠΤΕΡΩΤΗ-ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΤΗ ΒΑΘΜΙΔΑ) • ΟΔΗΓΕΙ ΤΟ ΝΕΡΟ ΑΠΌ ΤΗΝ ΠΕΡΙΦΕΡΕΙΑ ΣΤΟ ΚΕΝΤΡΟ ΤΗΣ ΠΤΕΡΩΤΗΣ • ΚΟΥΖΙΝΕΤΟ ΠΤΕΡΩΤΗΣ • ΣΥΝΔΕΣΗ ΠΤΕΡΩΤΗΣ ΜΕ ΑΞΟΝΑ • ΣΤΕΓΑΝΟΠΟΙΗΣΗ ΟΔΗΓΟΥ ΤΗΣ ΒΑΘΜΙΔΑΣ(ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΗΣ ΠΤΕΡΩΤΗΣ) ΑΚΙΝΗΤΟ ΔΑΧΤΥΛΙΔΙ ΠΡΟΣΑΡΜΟΓΗΣ ΚΟΥΖΙΝΕΤΟΥ ΠΤΕΡΩΤΗΣΜΕ ΟΔΗΓΟ ΒΑΘΜΙΔΑΣΣΤΕΓΑΝΟΠΟΙΗΣΗΣ(ΕΝΣΩΜΑΤΩΜΕΝΟ ΣΤΗ ΒΑΘΜΙΔΑ) ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  24. ΡΟΗ ΝΕΡΟΥ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  25. ΒΑΛΒΙΔΑ ΑΝΤΕΠΙΣΤΡΟΦΗΣ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  26. ΠΤΕΡΩΤΕΣ • ΑΚΤΙΝΙΚΕΣ • ΗΜΙΑΞΟΝΙΚΕΣ • ΑΞΟΝΙΚΕΣ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  27. ΑΞΟΝΙΚΟ ΚΟΥΖΙΝΕΤΟ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  28. ΜΗΧΑΝΙΚΟΣ ΣΤΥΠΙΟΘΛΙΠΤΗΣ ΑΞΟΝΑ Η/Κ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  29. ΕΔΡΑΝΑ • ΩΣΤΙΚΟ ΕΔΡΑΝΟ • ΑΝΤΙ-ΩΣΤΙΚΟ ΕΔΡΑΝΟ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  30. ΔΙΑΦΡΑΓΜΑ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  31. ΜΑΝΔΥΑΣ ΨΥΞΗΣ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ Planung

  32. ΥΠΕΡΘΕΡΜΑΝΣΗ ΥΠΟΒΡΥΧΙΑΣ ΑΝΤΛΙΑΣ ΣΕ ΣΤΑΤΙΚΟ ΝΕΡΟ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ Planung

  33. ΥΠΕΡΘΕΡΜΑΝΣΗ ΥΠΟΒΡΥΧΙΑΣ ΑΝΤΛΙΑΣ ΣΕ ΣΤΑΤΙΚΟ ΝΕΡΟ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  34. ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  35. ΕΛΕΓΧΟΣ ΠΙΕΣΗΣ ΝΕΡΟΥ H/K Θέσεις διαφράγματος για 4’’ 6’’ 8’’ 10’’ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  36. ΕΛΕΓΧΟΣ ΠΙΕΣΗΣ ΝΕΡΟΥ H/K ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  37. ΕΛΕΓΧΟΣ ΦΘΟΡΑΣ ΚΑΤΩ ΩΣΤΙΚΟΥ ΕΔΡΑΝΟΥ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ Service

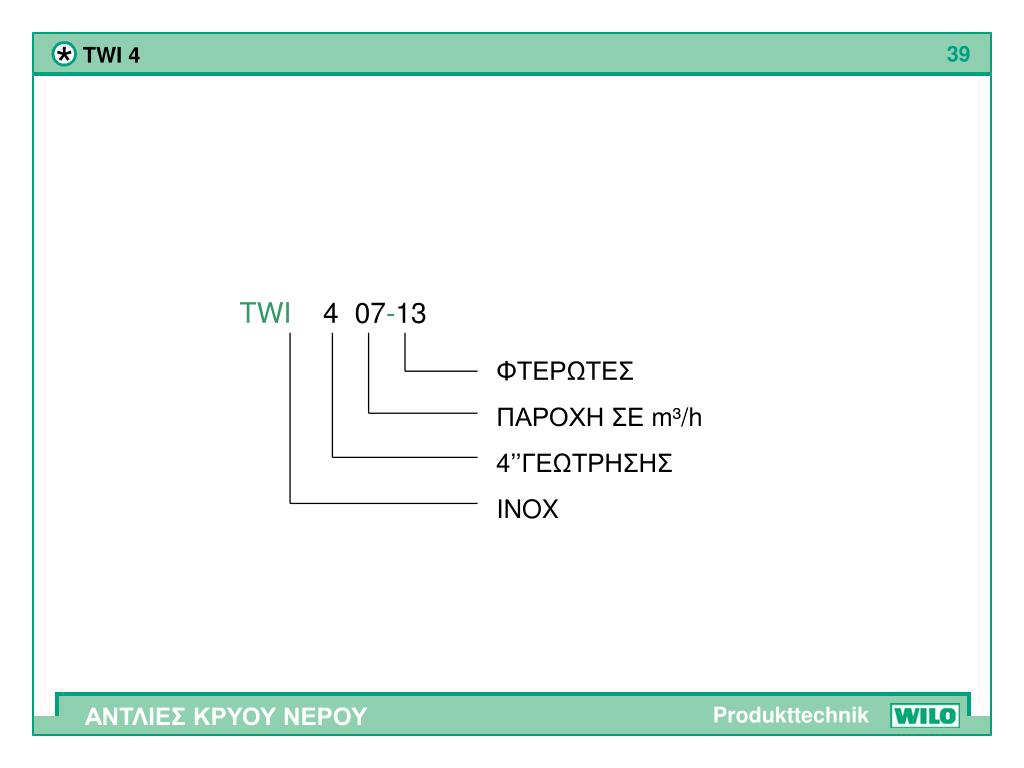

  38. TWI 4 TWI4 07-13 ΦΤΕΡΩΤΕΣ ΠΑΡΟΧΗ ΣΕ m³/h 4’’ΓΕΩΤΡΗΣΗΣ INOX ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ Produkttechnik

  39. TWI 4 • ΥΛΙΚΑ • σωμα: ανοξειδωτο • πτερωτες: συνθετικο υλικο • βαθμιδες: συνθετικο υλικο • ΑΝΤΛΗΣΗ ΑΠΟ: • πηγαδια • δεξαμενες • γεωτρησεις • ΜΕΓΙΣΤΗ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ ΑΜΜΟΥ 80 gr/m3 • ΜΕΓΙΣΤΟ ΒΑΘΟΣ ΑΝΤΛΗΣΗΣ 390 m ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  40. TWU 4 • ΥΛΙΚΑ • σωμα ανοξειδωτο • πτερωτες: συνθετικο υλικο • βαθμιδες: συνθετικο υλικο • ΑΝΤΛΗΣΗ ΑΠΟ: • πηγαδια • δεξαμενες • γεωτρησεις • ΜΕΓΙΣΤΗ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ ΑΜΜΟΥ 60 gr/m3 • ΜΕΓΙΣΤΟ ΒΑΘΟΣ ΑΝΤΛΗΣΗΣ 300 m ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  41. TWU 5 • ΥΛΙΚΑ • σωμα ανοξειδωτο • πτερωτες: συνθετικο υλικο • βαθμιδες: συνθετικο υλικο • ΑΝΤΛΗΣΗ ΑΠO: • πηγαδια • δεξαμενες • ΑΝΤΛΗΣΗ • καθαρου νερου • όχι για γεωτρησεις με περιεκτικοτητα αμμου • ΜΕΓΙΣΤΟ ΒΑΘΟΣ ΑΝΤΛΗΣΗΣ 75m TWU 5SE: ΑΝΑΡΟΦΗΣΗ ΑΠΟ ENA ΣΤΟΜΙΟ TWU 5: ΑΝΑΡΟΦΗΣΗ ΑΠΟ ΠΕΡΙΜΕΤΡΙΚΕΣ ΟΠΕΣ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

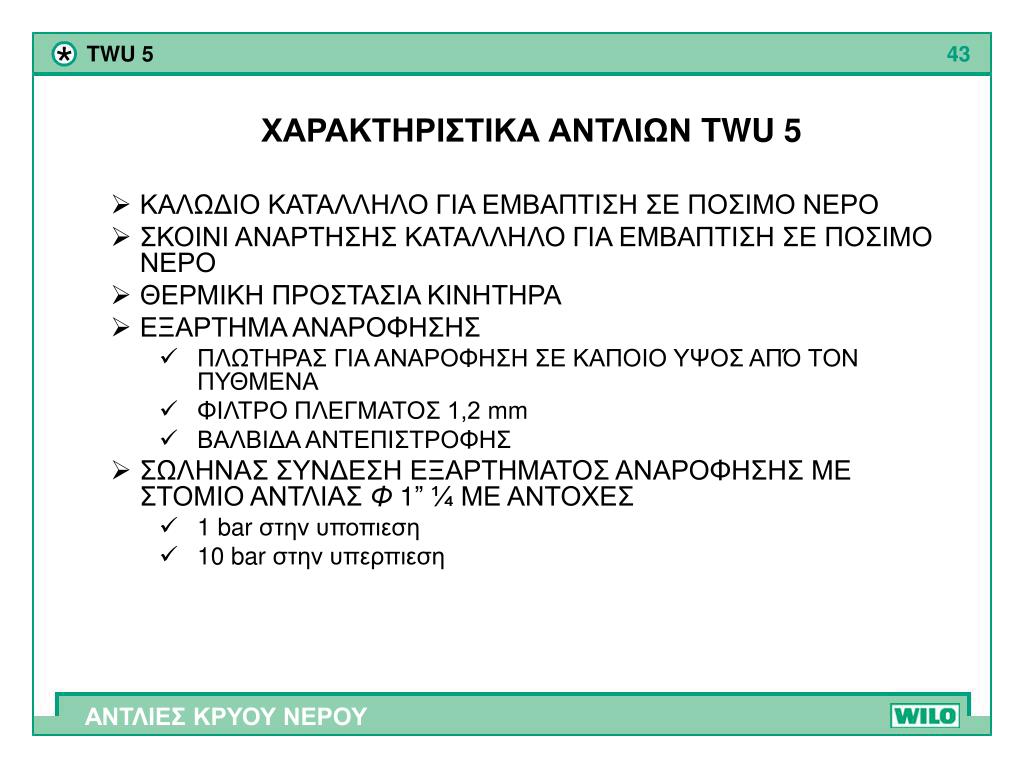

  42. TWU 5 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΤΛΙΩΝ TWU 5 • ΚΑΛΩΔΙΟ ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΕΜΒΑΠΤΙΣΗ ΣΕ ΠΟΣΙΜΟ ΝΕΡΟ • ΣΚΟΙΝΙ ΑΝΑΡΤΗΣΗΣ ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΕΜΒΑΠΤΙΣΗ ΣΕ ΠΟΣΙΜΟ ΝΕΡΟ • ΘΕΡΜΙΚΗ ΠΡΟΣΤΑΣΙΑ ΚΙΝΗΤΗΡΑ • ΕΞΑΡΤΗΜΑ ΑΝΑΡΟΦΗΣΗΣ • ΠΛΩΤΗΡΑΣ ΓΙΑ ΑΝΑΡΟΦΗΣΗ ΣΕ ΚΑΠΟΙΟ ΥΨΟΣ ΑΠΌ ΤΟΝ ΠΥΘΜΕΝΑ • ΦΙΛΤΡΟ ΠΛΕΓΜΑΤΟΣ 1,2 mm • ΒΑΛΒΙΔΑ ΑΝΤΕΠΙΣΤΡΟΦΗΣ • ΣΩΛΗΝΑΣ ΣΥΝΔΕΣΗ ΕΞΑΡΤΗΜΑΤΟΣ ΑΝΑΡΟΦΗΣΗΣ ΜΕ ΣΤΟΜΙΟ ΑΝΤΛΙΑΣ Φ 1” ¼ ME ANTOXEΣ • 1 bar στην υποπιεση • 10 bar στην υπερπιεση ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

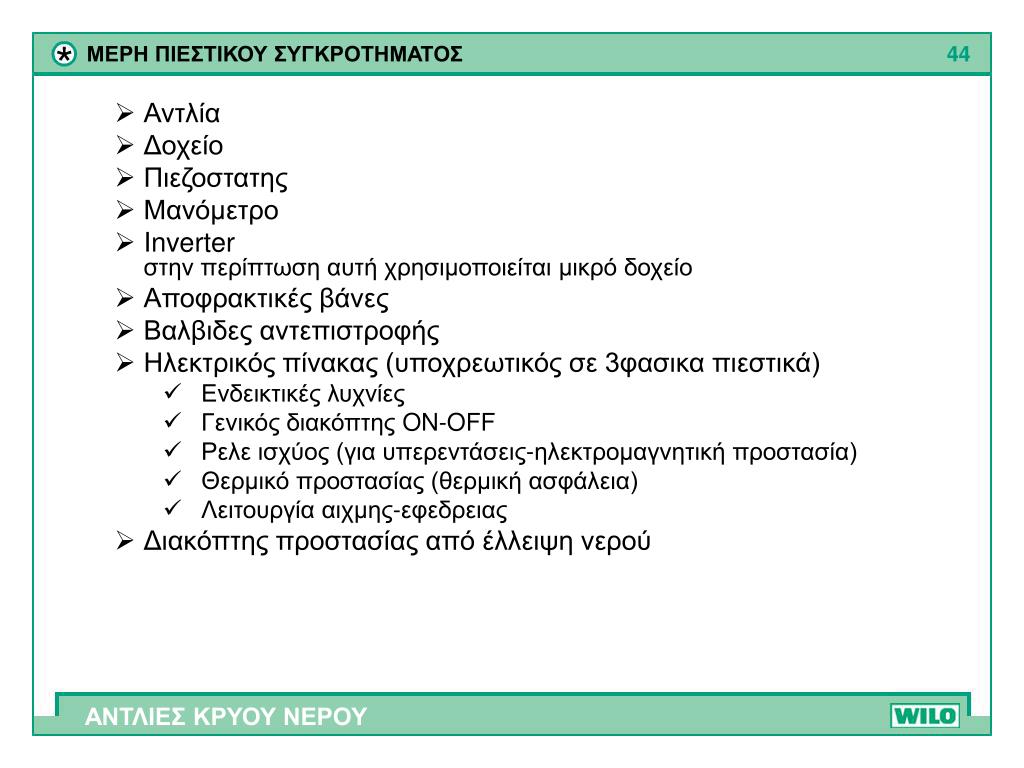

  43. ΜΕΡΗ ΠΙΕΣΤΙΚΟΥ ΣΥΓΚΡΟΤΗΜΑΤΟΣ • Αντλία • Δοχείο • Πιεζοστατης • Μανόμετρο • Inverterστην περίπτωση αυτή χρησιμοποιείται μικρό δοχείο • Αποφρακτικές βάνες • Βαλβιδες αντεπιστροφής • Ηλεκτρικός πίνακας (υποχρεωτικός σε 3φασικα πιεστικά) • Ενδεικτικές λυχνίες • Γενικός διακόπτης ON-OFF • Ρελε ισχύος (για υπερεντάσεις-ηλεκτρομαγνητική προστασία) • Θερμικό προστασίας (θερμική ασφάλεια) • Λειτουργία αιχμης-εφεδρειας • Διακόπτης προστασίας από έλλειψη νερού ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  44. ΡΥΘΜΙΣΗ ΠΙΕΣΗΣ ΠΙΕΣΤΙΚΟΥ • Pmax = Pmin + 1,5 ως 2 bar • Pmax= πιεση διακοπης λειτουργιας • Pmin= πιεση εναρξης λειτουργιας • Pαερα δοχειου = 0,9 Χ Pmin ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  45. ΔΟΧΕΙΟ ΠΙΕΣΤΙΚΟΥ ΠΛΗΡΩΣΗ ΑΕΡΑ • Ειδικη μεμβράνη για ποσιμο νερό • Πίεση λειτουργίας έως 10 bar TΑΧΥΣΥΝΔΕΣΜΟΣ ΜΕ ΒΑΝΝΑ ΕΚΚΕΝΩΣΗΣ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  46. ΔΟΧΕΙΟ ΠΙΕΣΤΙΚΟΥ • ΤΟΠΟΘΕΤΗΣΗ ΔΟΧΕΙΟΥ • για μειωση των εκκινησεων της αντλιας • για μειωση υδραυλικων πληγματων • ΥΠΟΛΟΓΙΣΜΟΣ ΔΟΧΕΙΟΥογκος δοχειου [LT] = παροχη αντλιας [m3/h] X 30(για να εχουμε περιπου 25 εκκινησεις/h) • ΑΡΧΙΚΗ ΠΙΕΣΗ ΑΕΡΙΟΥ ΔΟΧΕΙΟΥ = 4 bar • ΡΥΘΜΙΣΗ ΠΙΕΣΗΣ ΑΕΡΙΟΥ ΔΟΧΕΙΟΥ • το δοχειο ρυθμιζεται πριν τη συνδεση του πιεστικου στο δικτυο • αν εχει συνδεθει (ή αν χρειαζεται επαναρρυθμιση) • κλεινω την παροχη στην αναροφηση • αποσυνδεω το πιεστικο από το ρευμα • ανοιγω την πιο κοντινη βρυση • ρυθμιζω την πιεση του δοχειου • τιμη ρυθμισης πιεσης δοχειου = Pmin X 0,9(για να μην αδειαζει το δοχειο από νερο) • ο αερας διαπερναει τη μεμβρανη και διαλυεται στο νερο γιαυτο η πιεση του δοχειου με την παροδο του χρονου πεφτει ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  47. ΕΓΚΑΤΑΣΤΑΣΗ ΠΙΕΣΤΙΚΟΥ • ΥΠΟΒΡΥΧΙΑ ΑΝΤΛΙΑ • ΓΕΙΩΣΗ • ΗΛΕΚΤΟΔΙΟ ΞΗΡΗΣ ΛΕΙΤΟΥΡΓΙΑΣ • ΗΛΕΚΤΡΟΔΙΟ ΕΚΚΙΝΗΣΗΣ • ΚΑΛΩΔΙΟ • ΔΥΝΑΜΙΚΗ ΣΤΑΘΜΗ (Η ΑΝΤΛΙΑ ΣΕ ΛΕΙΤΟΥΡΓΙΑ • ΣΤΑΤΙΚΗ ΣΤΑΘΜΗ (Η ΑΝΤΛΙΑ ΣΕ ΣΤΑΣΗ) • ΗΛΕΚΤΡΙΚΟΣ ΠΙΝΑΚΑΣ • ΠΑΡΟΧΗ • ΠΙΕΖΟΣΤΑΤΗΣ – ΜΑΝΟΜΕΤΡΟ • ΔΟΧΕΙΟ ΑΔΡΑΝΕΙΑΣ • ΑΠΟΦΡΑΚΤΙΚΗ ΒΑΝΑ • ΒΑΛΒΙΔΑ ΑΝΤΕΠΙΣΤΡΟΦΗΣ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  48. TWU 4 PNP • ΑΝΟΞΕΙΔΩΤΕΣ • ΑΝΤΛΗΣΗ ΑΠΌ: • ΠΗΓΑΔΙΑ • ΔΕΞΑΜΕΝΕΣ • ΓΕΩΤΡΗΣΕΙΣ • ΜΕΓΙΣΤΗ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ ΑΜΜΟΥ 60 gr/m3 • ΜΕΓΙΣΤΟ ΒΑΘΟΣ ΑΝΤΛΗΣΗΣ 60 m ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

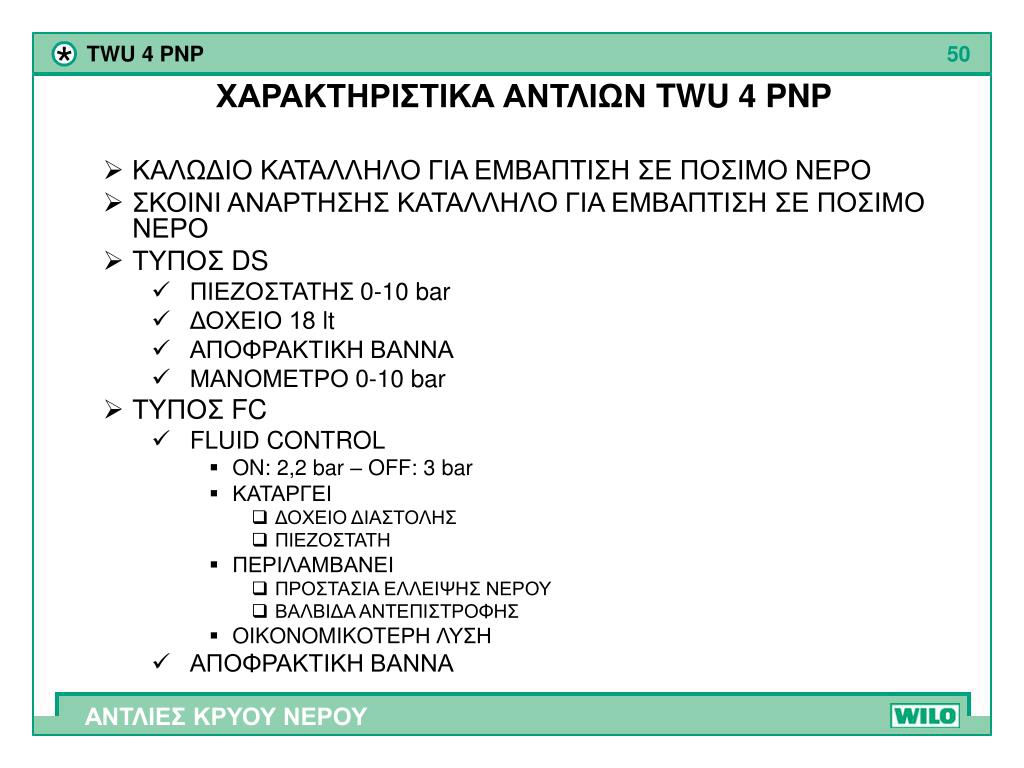

  49. TWU 4 PNP ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΤΛΙΩΝ TWU 4 PNP • ΚΑΛΩΔΙΟ ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΕΜΒΑΠΤΙΣΗ ΣΕ ΠΟΣΙΜΟ ΝΕΡΟ • ΣΚΟΙΝΙ ΑΝΑΡΤΗΣΗΣ ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΕΜΒΑΠΤΙΣΗ ΣΕ ΠΟΣΙΜΟ ΝΕΡΟ • ΤΥΠΟΣ DS • ΠΙΕΖΟΣΤΑΤΗΣ 0-10 bar • ΔΟΧΕΙΟ 18 lt • ΑΠΟΦΡΑΚΤΙΚΗ ΒΑΝΝΑ • ΜΑΝΟΜΕΤΡΟ 0-10 bar • ΤΥΠΟΣ FC • FLUID CONTROL • ON: 2,2 bar – OFF: 3 bar • ΚΑΤΑΡΓΕΙ • ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ • ΠΙΕΖΟΣΤΑΤΗ • ΠΕΡΙΛΑΜΒΑΝΕΙ • ΠΡΟΣΤΑΣΙΑ ΕΛΛΕΙΨΗΣ ΝΕΡΟΥ • ΒΑΛΒΙΔΑ ΑΝΤΕΠΙΣΤΡΟΦΗΣ • OIKONOMIKOTEΡΗ ΛΥΣΗ • ΑΠΟΦΡΑΚΤΙΚΗ ΒΑΝΝΑ ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ

  50. ΛΕΙΤΟΥΡΓΙΑ FLUIDCONTROL • Πρασινο LED 1 • κατασταση stand-by • Ολες οι παροχες κλειστε • Πιεση συστηματος max • Όταν ανοιγει μια βρυση, το νερο σηκωνει τον πλωτηρα 4 και ο μαγνητικος διακοπτης 5 ανοιγει την αντλια, ενώ αναβει το κιτρινο LED 7 • Βαλβιδα αντεπιστροφης 6 • Αν κλεισουν ολες οι βρυσες • Αρχικα το νερο πιεζει το ελατηριο μεχρι την πιεση στην οποια εχει ρυθμιστει • Στη συνεχεια ο πλωτηρας 4 πεφτει και ο μαγνητικος διακοπτης 5 κλεινει την αντλια • Αν ανοιξουν οι βρυσες και δε μετακινηθει νερο μετα από 6 sec εξαιτιας ελλειψης νερου, η πιεση του ελλατηριου πεφτει και ενας μαγνητης πανω στον αξονα του ελατηριου ανοιγει τις επαφες 8 και κλεινει την αντλια μετα από 8 sec, ενώ αναβει το κοκκινο LED 9. • Η βαλβιδα ασφαλειας 10 προστατευει το συστημα από υπερπιεση σε περιπτωση καταστροφης της μεμβρανης. ΑΝΤΛΙΕΣ ΚΡΥΟΥ ΝΕΡΟΥ
