1. 컨트롤 설명

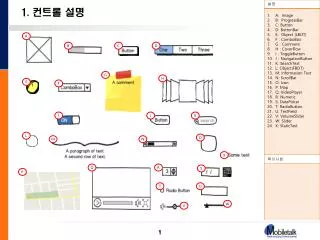

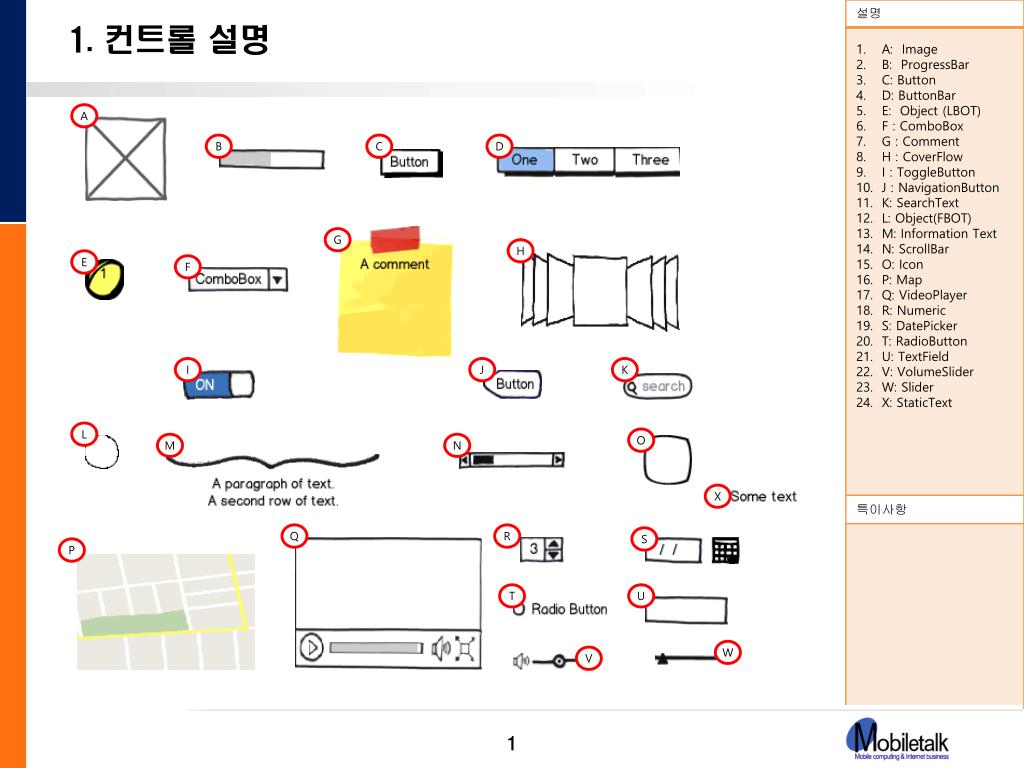

설명. 1. 컨트롤 설명. A: Image B: ProgressBar C: Button D: ButtonBar E: Object (LBOT) F : ComboBox G : Comment H : CoverFlow I : ToggleButton J : NavigationButton K: SearchText L: Object(FBOT) M: Information Text N: ScrollBar O: Icon P: Map Q: VideoPlayer R: Numeric

morna
Download Presentation

1. 컨트롤 설명

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

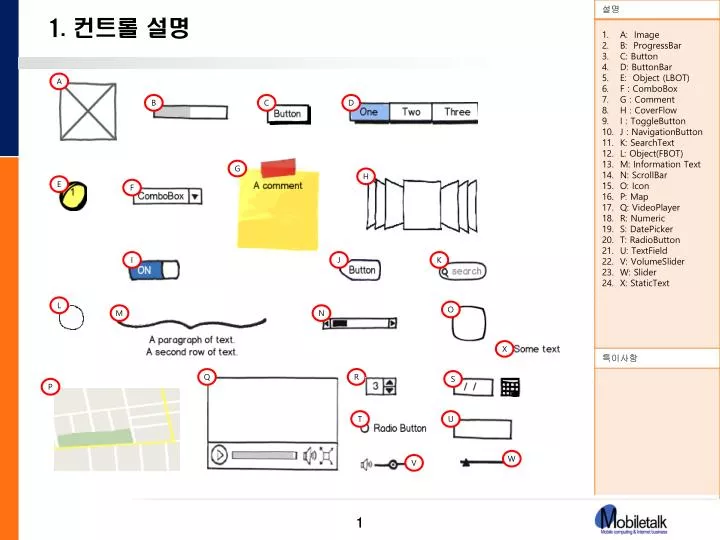

  1. 설명 1. 컨트롤 설명 A: Image B: ProgressBar C: Button D: ButtonBar E: Object (LBOT) F : ComboBox G : Comment H : CoverFlow I : ToggleButton J : NavigationButton K: SearchText L: Object(FBOT) M: Information Text N: ScrollBar O: Icon P: Map Q: VideoPlayer R: Numeric S: DatePicker T: RadioButton U: TextField V: VolumeSlider W: Slider X: StaticText A B C D G H E F I J K L O M N X 특이사항 Q R S P T U W V

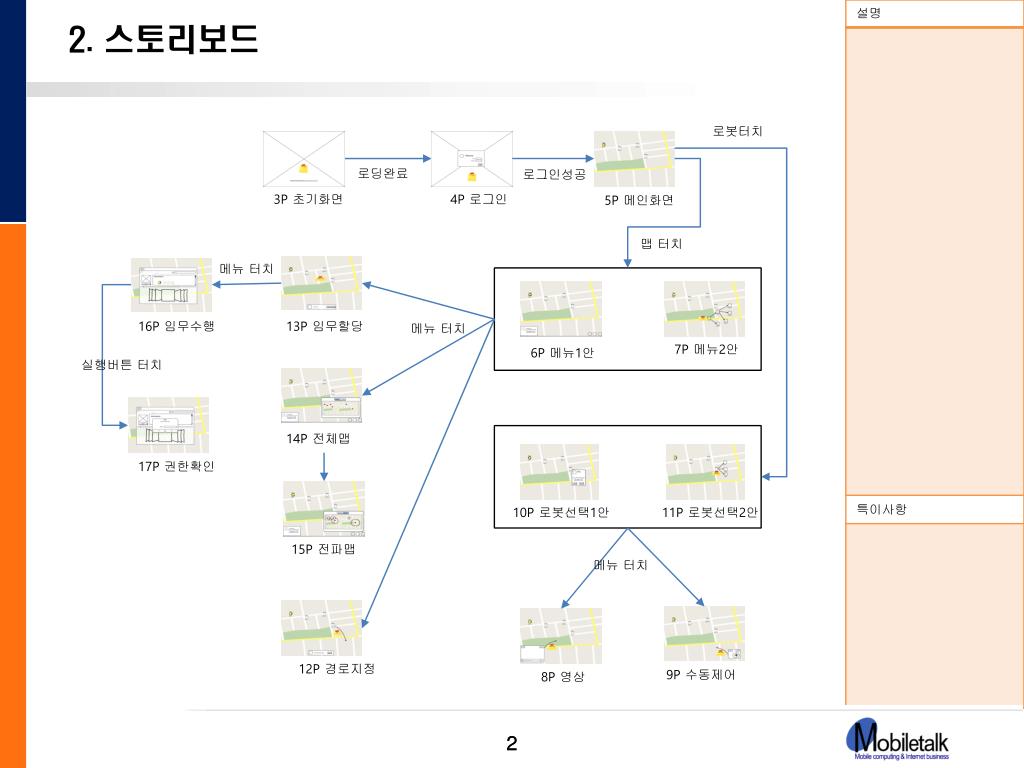

  2. 설명 2. 스토리보드 로봇터치 로딩완료 로그인성공 3P 초기화면 4P 로그인 5P 메인화면 맵 터치 메뉴 터치 메뉴 터치 실행버튼 터치 7P 메뉴2안 6P 메뉴1안 11P 로봇선택2안 12P 경로지정 특이사항 14P 전체맵 13P 임무할당 9P 수동제어 8P 영상 메뉴 터치 10P 로봇선택1안 15P 전파맵 17P 권한확인 16P 임무수행

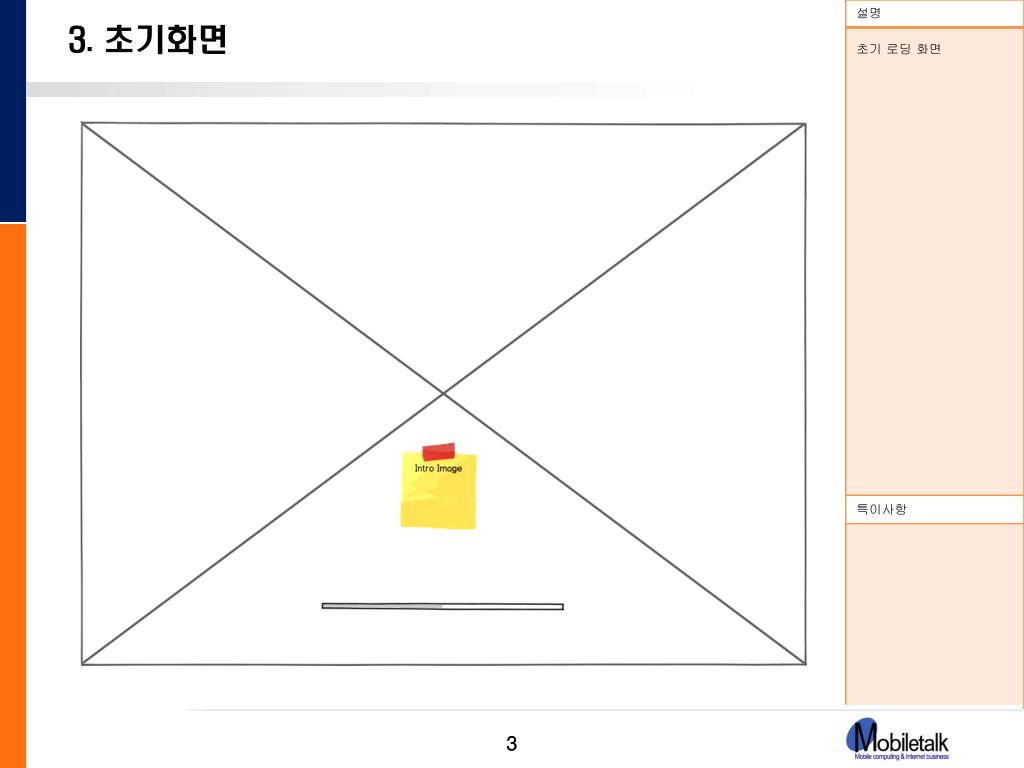

  3. 설명 3. 초기화면 초기 로딩 화면 특이사항

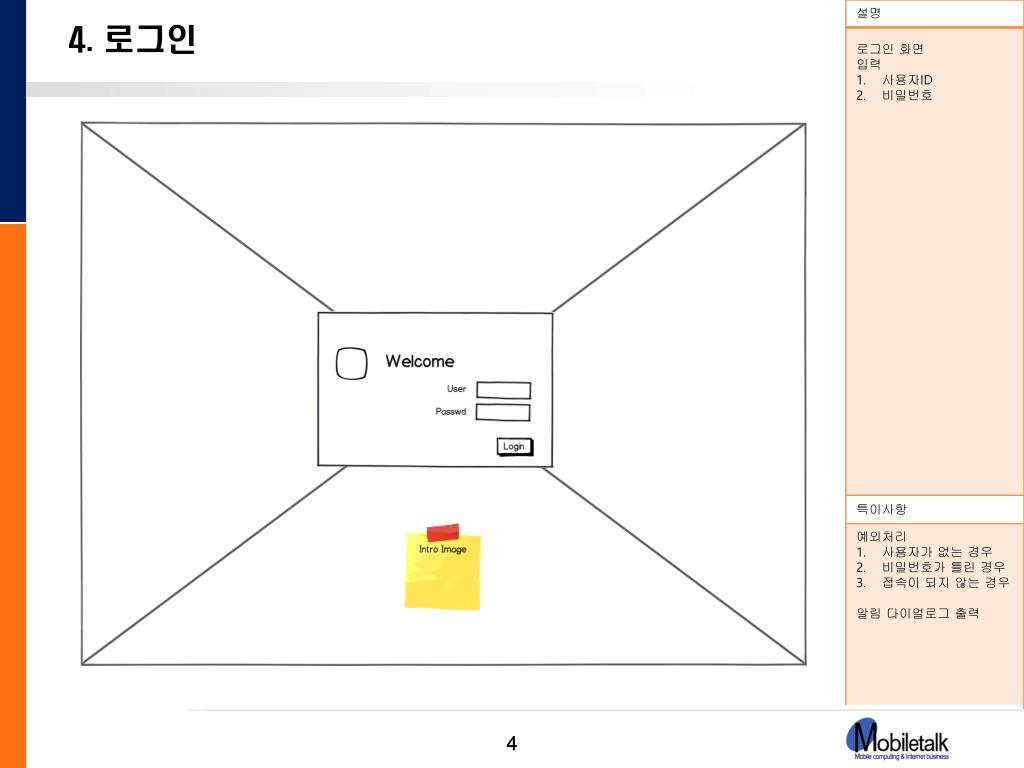

  4. 설명 4. 로그인 로그인 화면 입력 사용자ID 비밀번호 특이사항 예외처리 사용자가 없는 경우 비밀번호가 틀린 경우 접속이 되지 않는 경우 알림 다이얼로그 출력

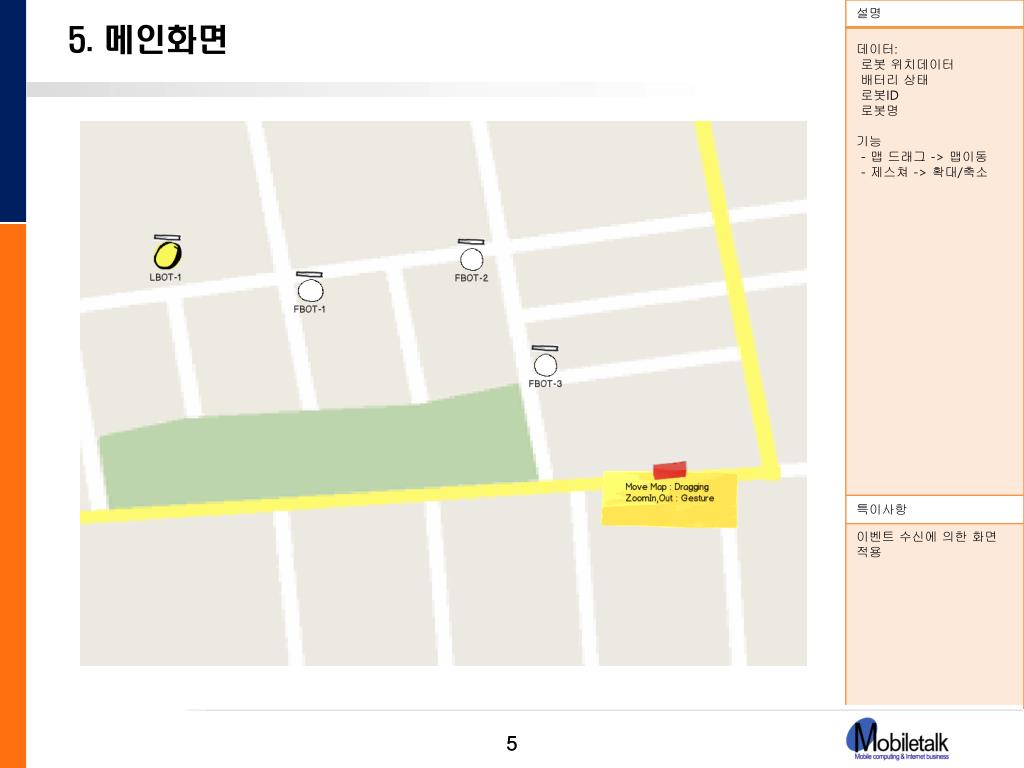

  5. 설명 5. 메인화면 데이터: 로봇 위치데이터 배터리 상태 로봇ID 로봇명 기능 - 맵 드래그 -> 맵이동 - 제스쳐-> 확대/축소 특이사항 이벤트 수신에 의한 화면 적용

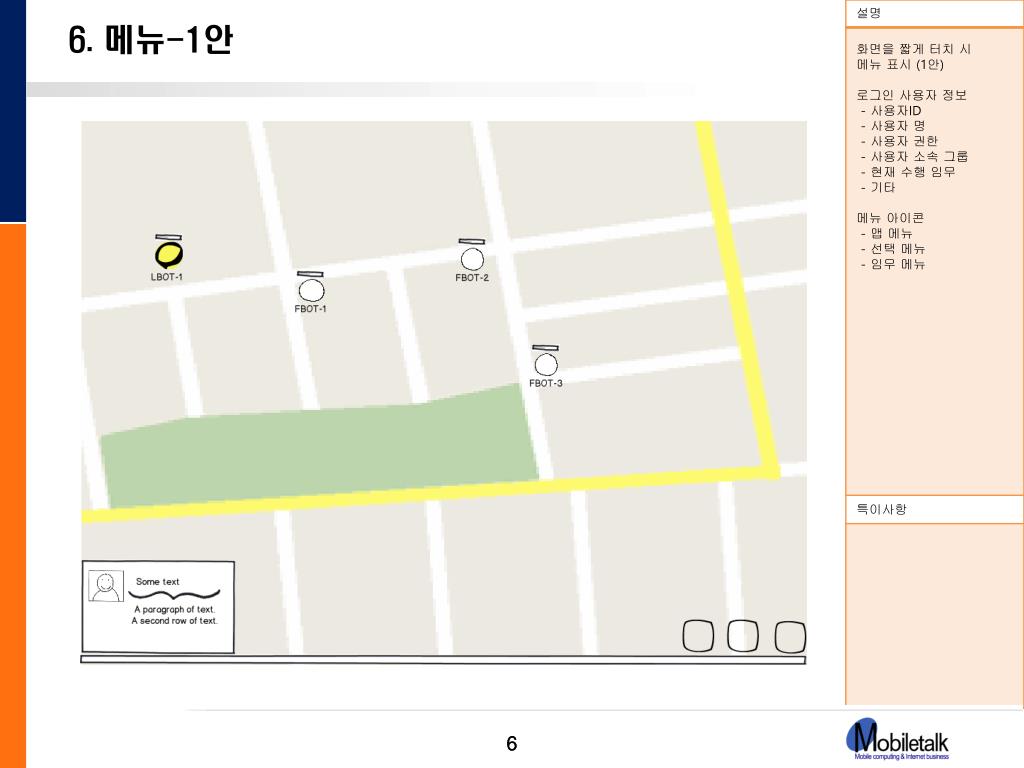

  6. 설명 6. 메뉴-1안 화면을 짧게 터치 시 메뉴 표시 (1안) 로그인 사용자 정보 - 사용자ID - 사용자 명 - 사용자 권한 - 사용자 소속 그룹 - 현재 수행 임무 - 기타 메뉴 아이콘 - 맵메뉴 - 선택 메뉴 - 임무 메뉴 특이사항

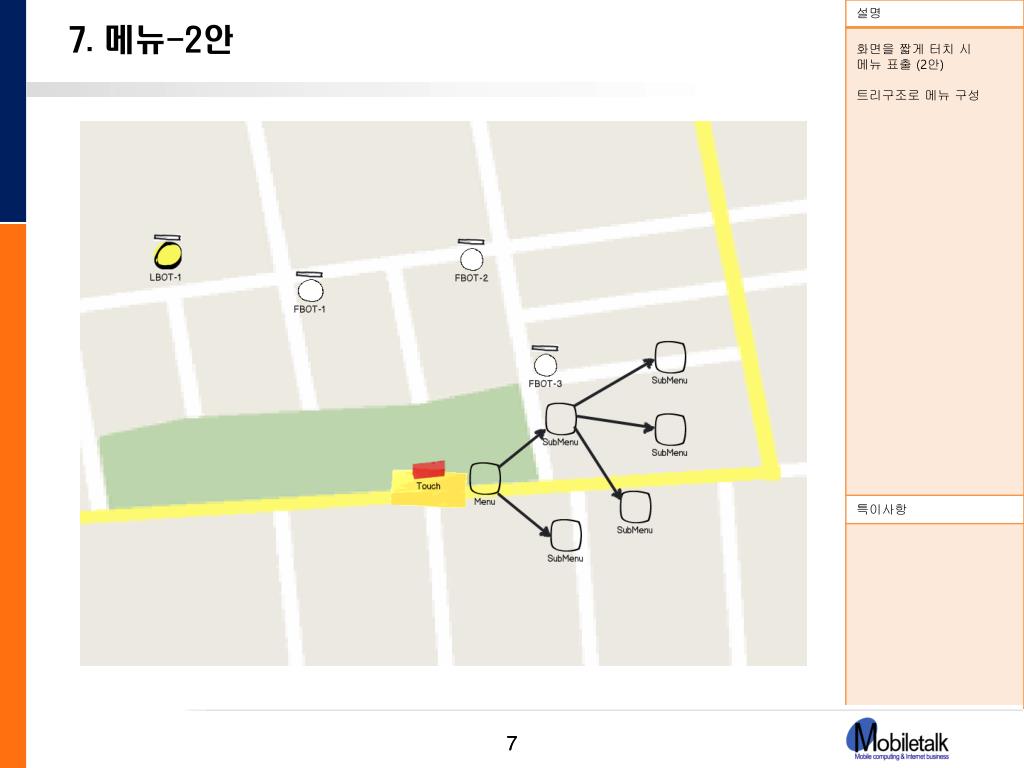

  7. 설명 7. 메뉴-2안 화면을 짧게 터치 시 메뉴 표출 (2안) 트리구조로 메뉴 구성 특이사항

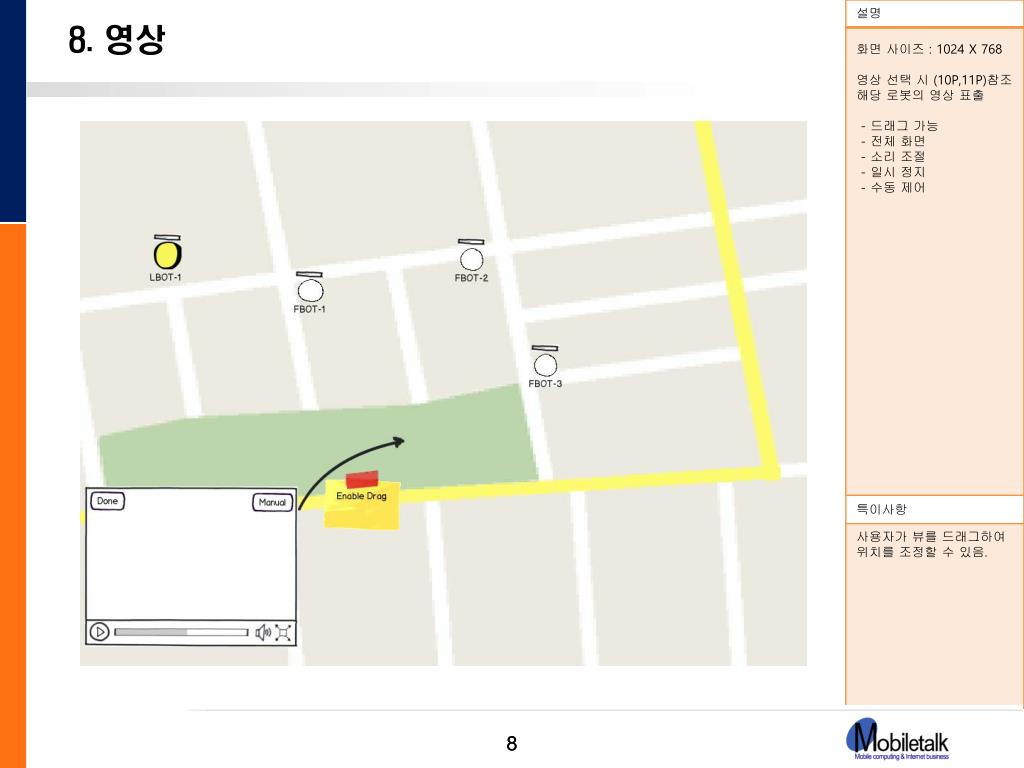

  8. 설명 8. 영상 화면 사이즈 : 1024 X 768 영상 선택 시 (10P,11P)참조 해당 로봇의 영상 표출 - 드래그 가능 - 전체 화면 - 소리 조절 - 일시 정지 - 수동 제어 특이사항 사용자가 뷰를 드래그하여 위치를 조정할 수 있음.

  9. 설명 9. 수동제어 로봇의 수동제어를 위한 뷰 표출 (10P,11P 참조) 기능 - 전진/후진/좌/우/정지 - 영상보기 특이사항

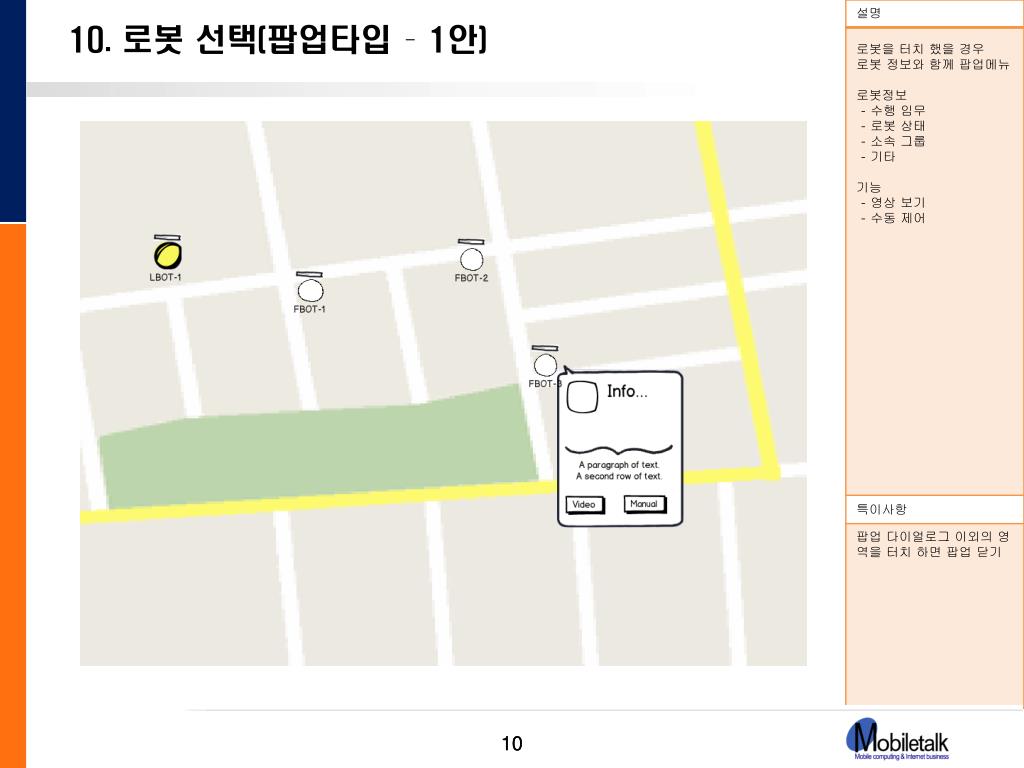

  10. 설명 10. 로봇 선택(팝업타입 – 1안) 로봇을 터치 했을 경우 로봇 정보와 함께 팝업메뉴 로봇정보 - 수행 임무 - 로봇 상태 - 소속 그룹 - 기타 기능 - 영상 보기 - 수동 제어 특이사항 팝업 다이얼로그 이외의 영역을 터치 하면 팝업 닫기

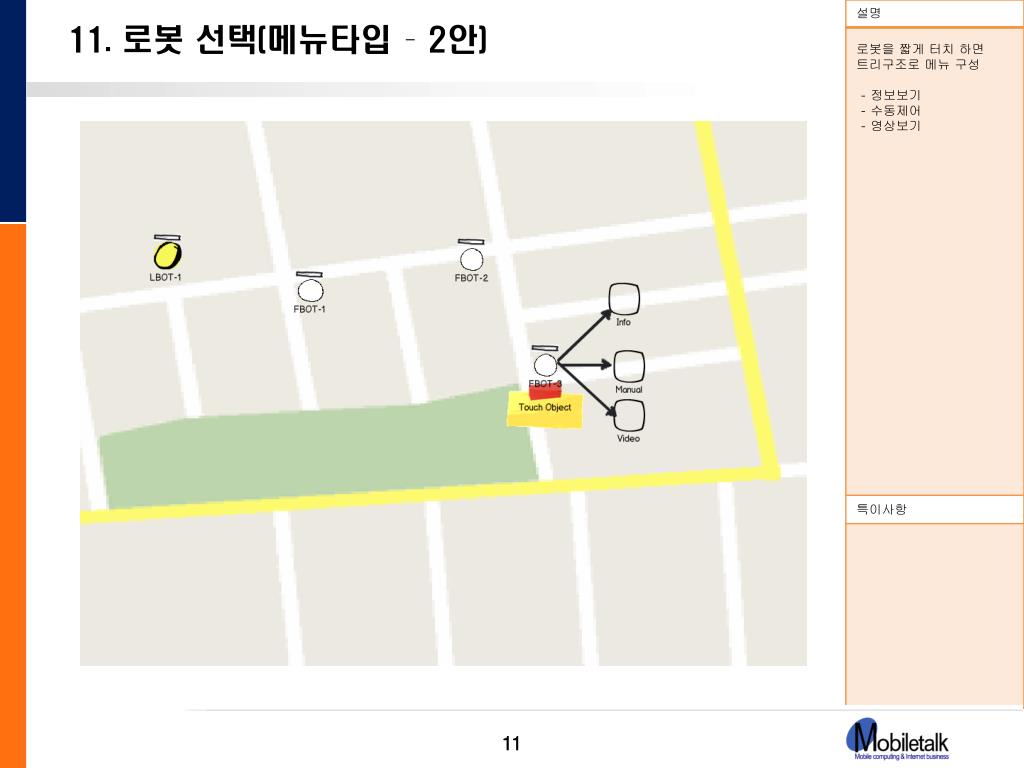

  11. 설명 11. 로봇 선택(메뉴타입 – 2안) 로봇을 짧게 터치 하면 트리구조로 메뉴 구성 - 정보보기 - 수동제어 - 영상보기 특이사항

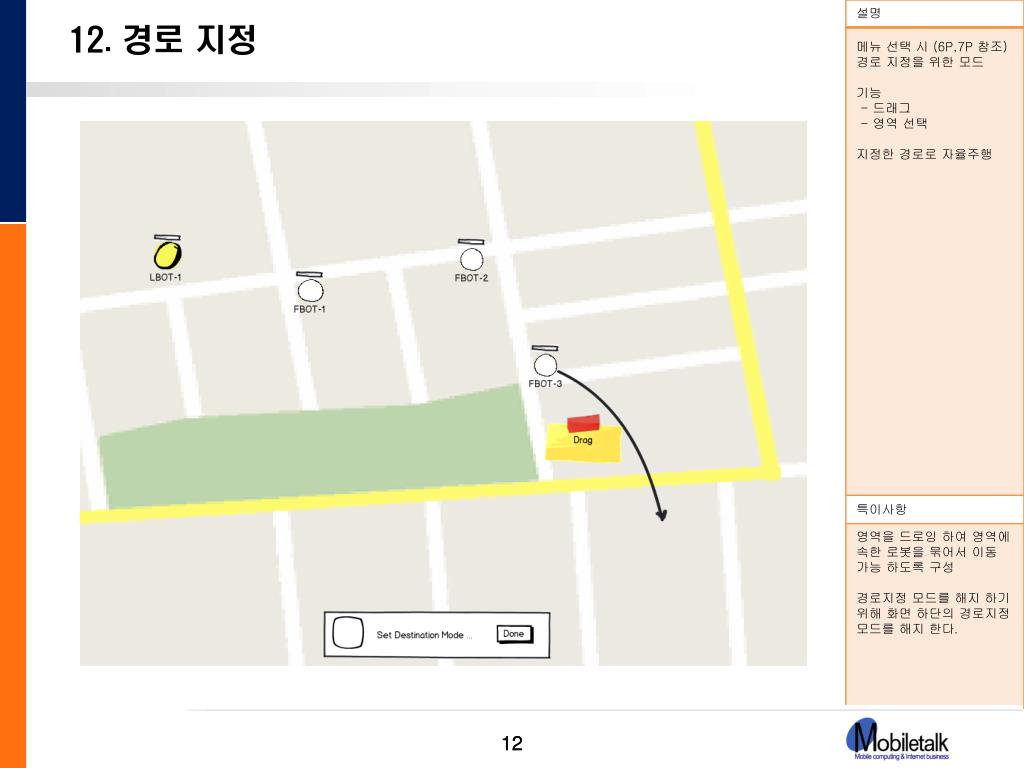

  12. 설명 12. 경로 지정 메뉴 선택 시 (6P,7P 참조) 경로 지정을 위한 모드 기능 - 드래그 - 영역 선택 지정한 경로로 자율주행 특이사항 영역을 드로잉 하여 영역에 속한 로봇을 묶어서 이동 가능 하도록 구성 경로지정 모드를 해지 하기 위해 화면 하단의 경로지정 모드를 해지 한다.

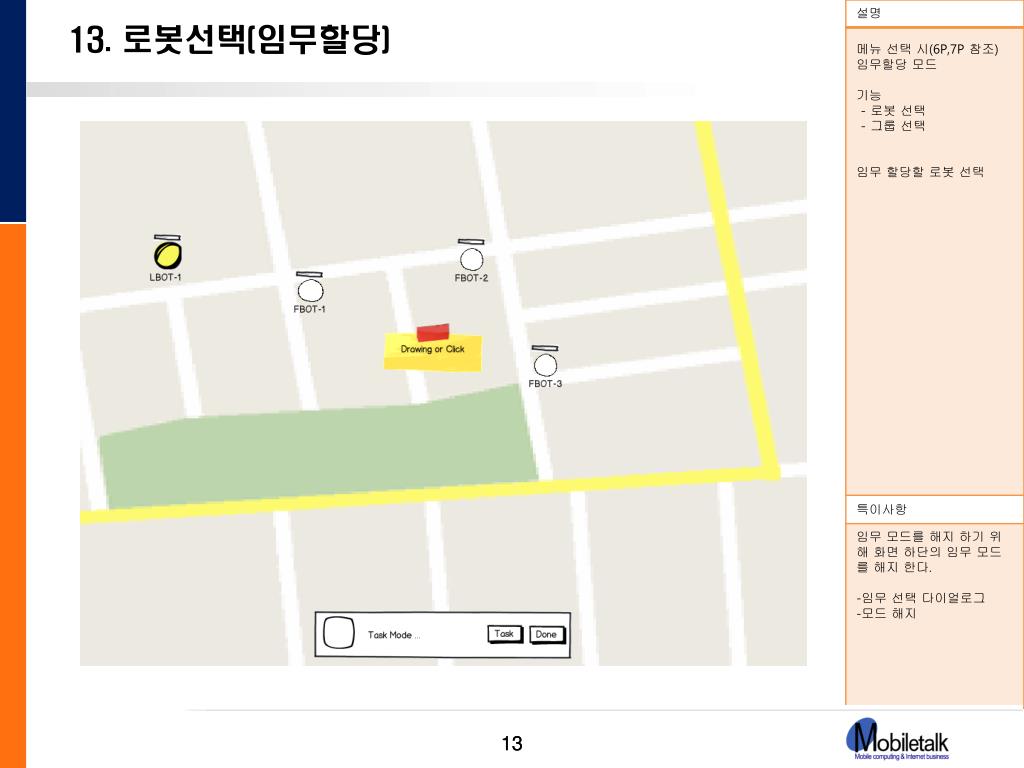

  13. 설명 13. 로봇선택(임무할당) 메뉴 선택 시(6P,7P 참조) 임무할당 모드 기능 - 로봇 선택 - 그룹 선택 임무 할당할 로봇 선택 특이사항 • 임무 모드를 해지 하기 위해 화면 하단의 임무 모드를 해지 한다. • 임무 선택 다이얼로그 • 모드 해지

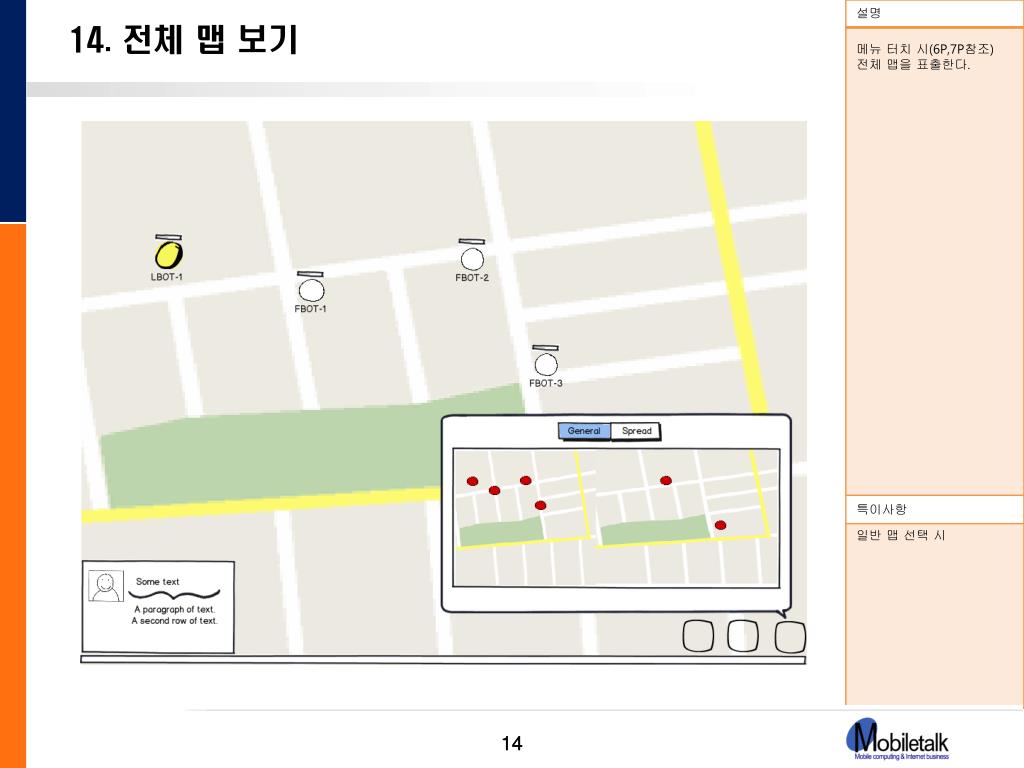

  14. 설명 14. 전체 맵 보기 메뉴 터치 시(6P,7P참조) 전체 맵을 표출한다. 특이사항 일반 맵 선택 시

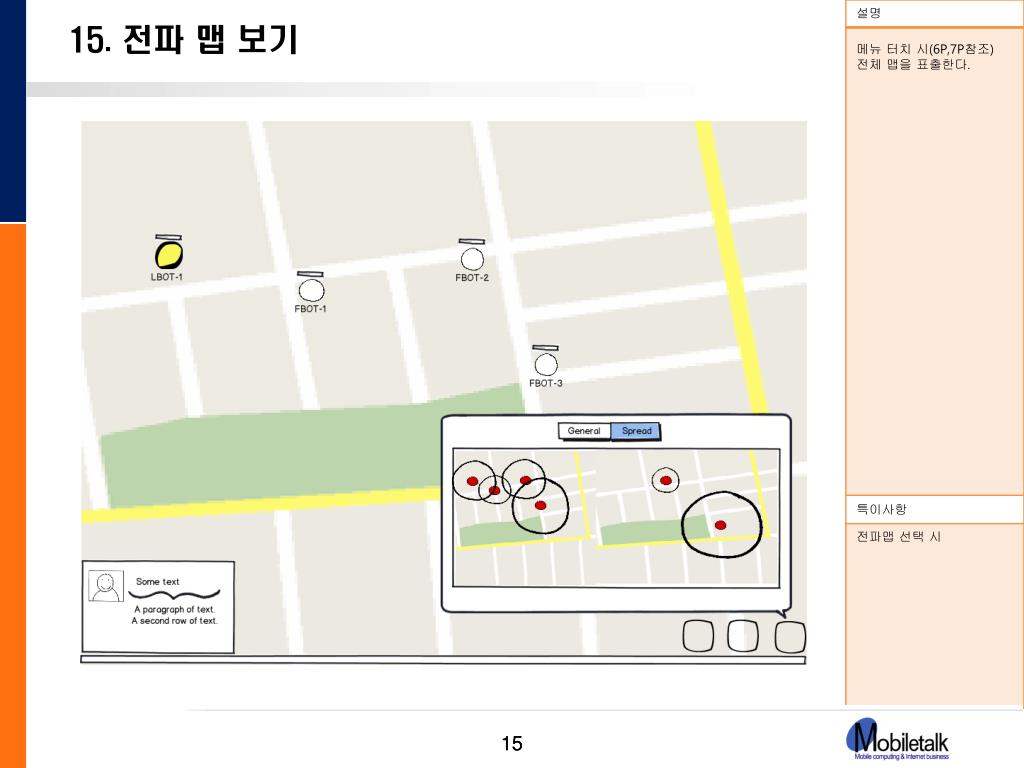

  15. 설명 15. 전파 맵 보기 메뉴 터치 시(6P,7P참조) 전체 맵을 표출한다. 특이사항 전파맵 선택 시

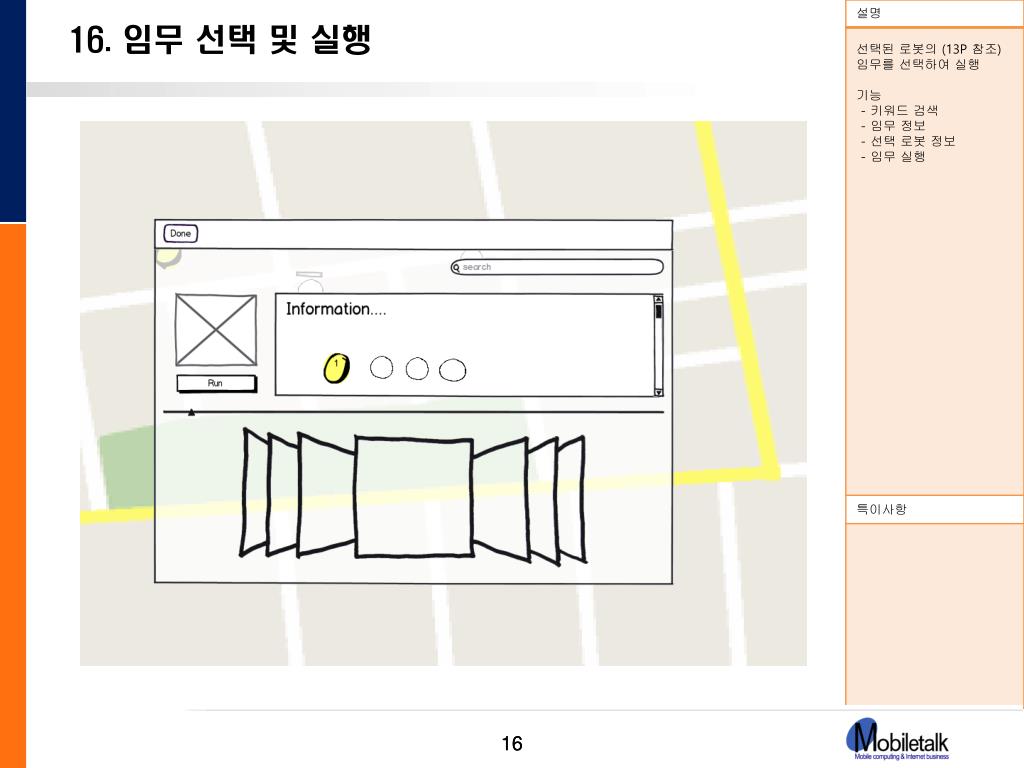

  16. 설명 16. 임무 선택 및 실행 선택된 로봇의 (13P 참조) 임무를 선택하여 실행 기능 - 키워드 검색 - 임무 정보 - 선택 로봇 정보 - 임무 실행 특이사항

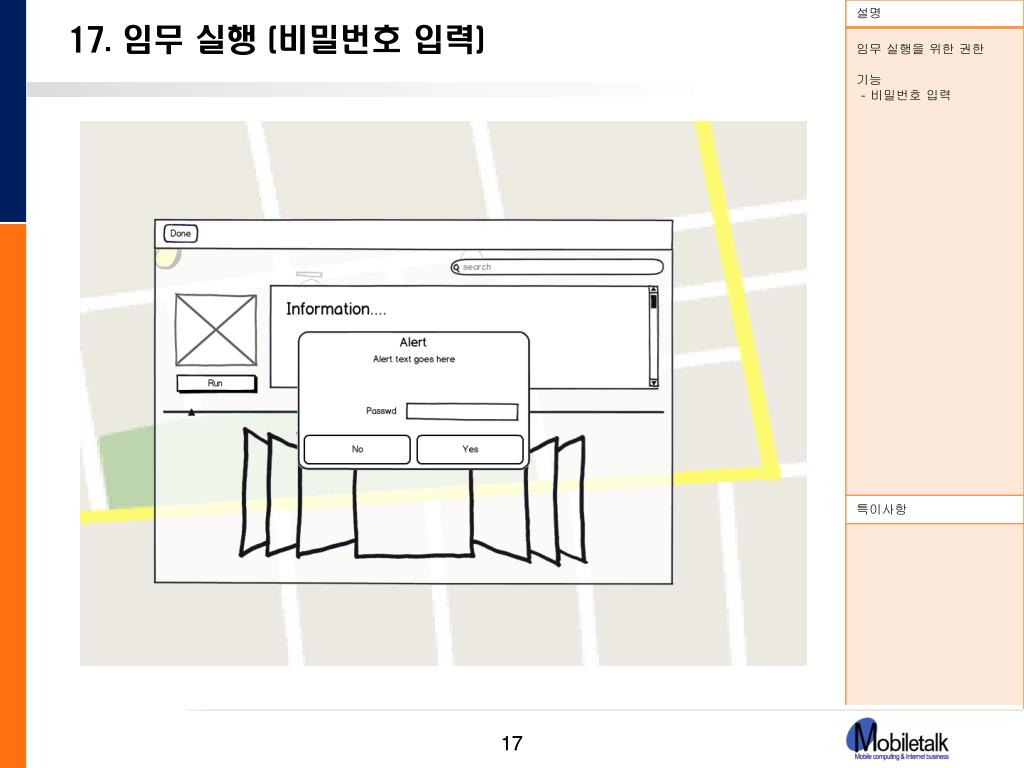

  17. 설명 17. 임무 실행 (비밀번호입력) 임무 실행을 위한 권한 기능 - 비밀번호 입력 특이사항 1
