TPHK 轴承拆解说明

TPHK 轴承拆解说明. 1. 以内六角扳手依逆时针方向，卸下风扇盖固定螺丝，并取下风扇盖。. 2. 以内六角扳手依逆时针方向，卸下风扇固定螺丝，并取下散热风扇。. 3. 以六角板手依逆时针方向，卸下马达固定螺丝。. 以拔轮器固定轴承，以逆时针方向旋转松卸。. 4. 5. 将轴承卸下。. TPHK 轴承安装说明. 1. 于轴心处涂上些许耐热油脂，润滑轴承以利安装；并以工具固定轴承，轻轻装入。. P.S. 安装轴承，塑料面朝线圈（红色），铁盖面朝上 （银色）。. 2. 于轴承座及轴承周围涂上些许耐热油脂。. 3. 以六角板手依顺时针方向，锁上马达固定螺丝。.

morley
Download Presentation

TPHK 轴承拆解说明

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

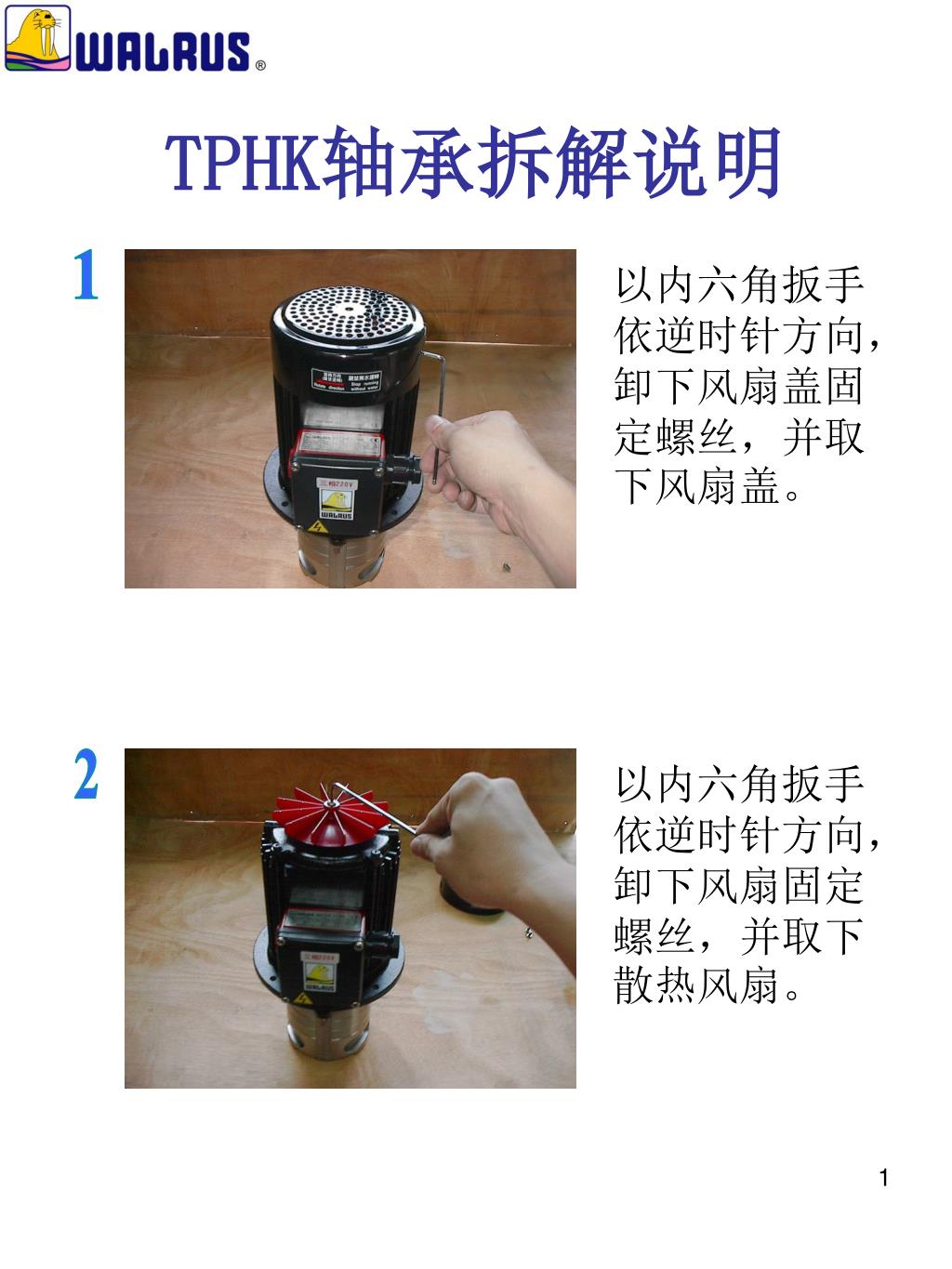

  1. TPHK轴承拆解说明 1 以内六角扳手依逆时针方向，卸下风扇盖固定螺丝，并取下风扇盖。 2 以内六角扳手依逆时针方向，卸下风扇固定螺丝，并取下散热风扇。

  2. 3 以六角板手依逆时针方向，卸下马达固定螺丝。 以拔轮器固定轴承，以逆时针方向旋转松卸。 4 5 将轴承卸下。

  3. TPHK轴承安装说明 1 于轴心处涂上些许耐热油脂，润滑轴承以利安装；并以工具固定轴承，轻轻装入。 P.S.安装轴承，塑料面朝线圈（红色），铁盖面朝上 （银色）。 2 于轴承座及轴承周围涂上些许耐热油脂。

  4. 3 以六角板手依顺时针方向，锁上马达固定螺丝。 锁上散热风扇，并以手旋转确认马达是否顺畅。 4 5 以内六角扳手依顺时针方向，锁上风扇盖固定螺丝。
