Presentation Transcript

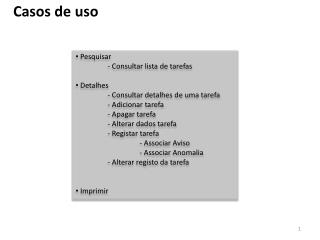

slide1

Casos de uso

  • Pesquisar
  • - Consultar lista de tarefas
  • Detalhes
  • - Consultar detalhes de uma tarefa
  • - Adicionar tarefa
  • - Apagar tarefa
  • - Alterar dados tarefa
  • - Registar tarefa
  • - Associar Aviso
  • - Associar Anomalia
  • - Alterar registo da tarefa
  • Imprimir
slide2

Titulo: “Criar Nova Tarefa”

Prioritária -

Vigilante -

Tarefa Única

Hoje

Amanha

Outro dia:

Hora:

Sim

Sim

Não

Não

Tarefa Periódica

De:

Hora:

SAB

DOM

Até:

Descrição da tarefa:

Observações da tarefa:

Criar Tarefa

slide3

Divisão dos elementos

FORM PART 1

Prioritária -

Vigilante -

Tarefa Única

FORM PART 2

Hoje

Amanha

Outro dia:

Hora:

Sim

Sim

Não

Não

Tarefa Periódica

FORM PART 3

De:

Hora:

SAB

DOM

Até:

FORM PART 4

Descrição da tarefa:

Observações da tarefa:

FORM PART 5

Criar Tarefa

slide4

Form Principal: “Form_Task_New”

    • Session_start();
    • Include(‘Form_Part_Task_PrioritySecurity’);
    • SlideToggle(Single, Periodic):
    • {
    • toggle
    • Include(‘Form_Part_Task_New_Single’);
    • toggle
    • Include(‘Form_Part_Task_New_Periodic’);
    • }
    • Include (‘Form_Part_TaskDetails_DescriptionObservation’);
    • $buttons= getTaskButtons(Task_register, NULL);
    • Include (‘Form_Part_Buttons’);
  • Form_Part_1: “Form_Part_Task_PrioritySecurity”
    • Sub-script que carrega os formulários de escolha a prioridade e a atribuição de tarefas a seguranças.
  • Form_Part_2: “Form_Part_Task_New_Single”
    • Sub-script que carrega o formulário para criação de uma tarefa única.
  • Form_Part_3: “Form_Part_Task_New_Periodic”
    • Sub-script que carrega o formulário para criação de uma tarefa periodica.
  • Form_Part_4: “Form_Part_Task_DescriptionObservation”
    • Sub-script que carrega o formulário para criação de uma tarefa única.
  • Form_Part_5: “Form_Part_Buttons”
    • Sub-script que recebe um array com os botões adequados e os dispõem no ecrã.
    • Ao clicar no botão -> newTask($task)
slide5

Titulo da pagina: “Tarefas Correntes”

Hoje

Atrasadas

Todas

Todas

Vigilantes

Vigilantes

Prioridade

Prioridade

Descrição

Descrição

Data

Data

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

Tarefas Semana

Tarefas Mês

Imprimir

Histórico

slide6

Divisão dos elementos

Todas

Todas

Vigilantes

Vigilantes

FORM PART 1

FORM PART 1

Prioridade

Prioridade

Descrição

Descrição

Data

Data

FORM PART 2

FORM PART 2

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

FORM PART 3

slide7

Form Principal: “form_task_list”

    • Script que gera a pagina consulta de lista de tarefas.
    • Session_Start();
    • $filters= $_SESSION[‘filters’];
    • $list_type= ‘Hoje’;
    • $task_list = getTaskList( $list_type, $filters);
    • Include(‘Form_Part_TaskList_Filters’);
    • Include (‘Form_Part_TaskList_Display’);
    • $list_type= ‘Atrasadas’;
    • $task_list= getTaskList($list_type,$filters);
    • Include (‘Form_Part_TaskList_Filters’);
    • Include (‘Form_Part_TaskList_Display’);
    • $buttons= getButtons(Task_list, NULL);
    • Include (‘Form_Part_Buttons’);
    • Functiongetbuttons()
    • arrayButtons.add(‘Tarefas_mês, viewTaskMonth.php);
    • arrayButtons.add(‘Tarefas_mês, viewTaskMonth.php);
    • ~
  • Form_Part: “Form_Part_TaskList_Filters”
    • Sub-script que faz o “print” aos filtros para a listagem
    • Os filtros estão guardados numa variável de sessão $_SESSION[‘filters’] que é usada para “carregar” a lista de tarefas adequada.
      • Exemplo: $filters[‘Hoje’]=‘Todas’
          • $filters[‘Atrasadas’]=‘Vigilante’
    • Ao clicar no botão do filtro, a variável de sessão é actualizada e a pagina recarregada.
  • Form_Part: “Form_Part_TaskList_Display”
    • Sub-script que faz o “print” para o ecrã da lista de tarefas carregada na variável $task_list.
    • A descrição da tarefa na lista é uma hiperligação para a pagina de detalhes da tarefa
    • O ID da tarefa é passado pelo método GET no url.
  • Form_Part: “Form_Part_Buttons”
    • Sub-script que recebe um array com os botões adequados e os dispõem no ecrã.
slide8

Funções da camada de acesso a base de dados necessárias:

  • - getTaskList($list_type,$filters)
    • Recebe como argumentos:
                • o tipo de lista apresentar: ‘Hoje’; ‘Atrasadas’; ‘Mês’; ‘Semana’
                • o filtro para a lista: ‘Todas’ ; ’Vigilante’
    • Retorna um array multidimensional com a lista de tarefas:
      • $task_list[id_task]=> array ( task_priority, task_state, task_description, task_date)
  • getActionList( $id_user)
    • Recebe como argumento:
                • o ID do user autentificado no sistema
    • Retorna array com a lista de acções que este pode efectuar no sistema.
      • Exemplo:
          • $action_list[1]= ‘Alterar Tarefa’
          • $action_list[2]= ‘Criar Tarefa’
slide9

Funções auxiliares:

  • - getTaskButtons($buttons_select, $task_state)
    • Recebe como argumentos:
                • qual o “FORM” que vamos fazer “display”
                  • ‘Task_list’; ‘Task_list_week’; ‘Task_list_month’; ‘Task_details’; ‘Task_edit’; ‘Task_new’
                • - o estado da tarefa ( no caso da consulta de detalhes)
    • Retorna um array com a lista de botões que o user tem permissões para ver nesse “FORM”
      • Exemplo:
  • Registar Tarefa
  • Alterar Tarefa
  • Apagar Tarefa
  • Arquivar Tarefa
  • Imprimir
  • Nova Tarefa
  • Tarefas Da Semana
  • Tarefas Do Mês
  • Impressão
  • Histórico

‘Task_list’; NULL

‘Task_details’; ‘Planeada’

slide10

Titulo: “Detalhes da Tarefa” (Consulta) – Estado Não Registada (Planeada)

Hora

Prioritária - SIM

Vigilante -Sim

Data

Descrição da tarefa:

Observações da tarefa:

Autor:

Criada em:

Tarefa por executar.

Alterar Tarefa

Apagar Tarefa

Registar Tarefa

Imprimir

slide11

Titulo: “Detalhes da Tarefa” (Consulta) – Estado Registada (Executada)

Hora

Prioritária - SIM

Vigilante -Sim

Data

Descrição da tarefa:

Observações da tarefa:

Autor:

Criada em:

A tarefa executada com sucesso?

Sim

Observações sobre a execução da tarefa:

Anomalia associada

Alterar Tarefa

Apagar Tarefa

Imprimir

slide12

Titulo: “Detalhes da Tarefa” (Consulta) – Estado Registada (Não Executada/Parcialmente Executada)

Hora

Data

Prioritária - SIM

Vigilante -Sim

Descrição da tarefa:

Observações da tarefa:

Autor:

Criada em:

A tarefa executada com sucesso?

Não

Observações sobre a execução da tarefa:

Aviso associado

Anomalia associada

Alterar Tarefa

Apagar Tarefa

Imprimir

slide13

Divisão dos elementos

    • É possível verificar por simples inspecção que dentro de todos os estados possíveis na consulta de detalhes que existem elementos que se repetem:

Hora

Prioritária - SIM

Vigilante -Sim

Data

Descrição da tarefa:

Observações da tarefa:

FORM PART 1 (PLANEAMENTO)

Autor:

Criada em:

A tarefa executada com sucesso?

Sim

Observações sobre a execução da tarefa:

FORM PART 2 (EXECUÇÃO/REGISTO)

Anomalia associada

Alterar Tarefa

Apagar Tarefa

Imprimir

FORM PART 3 (BOTÕES)

slide14

Form Principal: “Form_TaskDetails”

    • Script que gera a pagina de consulta de detalhes de uma tarefa especifica.
    • Session_start();
    • $id_task= $_GET [‘id_task’];
    • $task = getTaskById( $id_task);
    • $warning= getTaskWarning($id_task);
    • $anomalie= getTaskAnomalie($id_task);
    • $_SESSION[‘current_task’] = $task;
    • Include(‘Form_Part_TaskDetails_Planning’);
    • Include (‘Form_Part_TaskDetails_State’);
    • $buttons= getTaskButtons(Task_details, $task[task_state]);
    • Include (‘Form_Part_Buttons’);
  • Form_Part: “Form_Part_TaskDetails_Planning”
    • Sub-script que faz o “print” dos dados de planeamento da tarefa.
    • Utiliza os dados contidos no array $task
  • Form_Part: “Form_Part_TaskDetails_State”
    • Sub-script que faz o “print” do estado da tarefa e dos detalhes de execução (registo), apresenta avisos e/ou anomalias associados a tarefa.
  • Form_Part: “Form_Part_Buttons”
    • Sub-script que recebe um array com os botões adequados e os dispõem no ecrã.
    • Os dados da tarefa sobre a qual se esta a trabalhar são passados por variável de sessão entre paginas (evitar acessos desnecessários a B.D.), caso “Registar Tarefa”, “Alterar Tarefa”.
      • $_SESSION[‘task’]= $task;
      • $_SESSION[‘warning’]= $warning;
      • $_SESSION[‘anomalie’]= $anomalie;
slide15

Funções da camada de acesso a base de dados necessárias:

  • - getTaskById($id_task)
    • Recebe como argumento: - Id da tarefa
    • Retorna um array com os dados da tarefa:
      • $task=> array ( id_task, task_priority, task_state, task_description, task_date, task_author… )
  • getTaskWarning($id_task)
    • Recebe como argumento: – Id a tarefa
    • Retorna um array com os dados do aviso associados a tarefa:
      • $warning=> array (id_warning, warning_description, Warning_priority, warning_security…#id_task)
  • - getTaskAnomalie($id_task)
    • Recebe como argumento: - Id da tarefa
    • Retorna um array com os dados da anomalia associada a tarefa:
      • $anomalie=> array (id_anomalie, anomalie_description, anomalie_TT, #id_task)
slide16

Titulo: “Detalhes da Tarefa” (Registar - Executada)

Hora

Data

Prioritária - SIM

Vigilante -Sim

Descrição da tarefa:

Observações da tarefa:

Autor:

Criada em:

Sim

Não

A tarefa executada com sucesso?

Sim

Executei Parte

Não

Observações sobre a execução da tarefa:

Alguma anomalia?

Confirmar

slide17

Titulo: “Detalhes da Tarefa” (Registar – Não Executada/Parcialmente Executada)

Hora

Data

Prioritária - SIM

Vigilante -Sim

Descrição da tarefa:

Observações da tarefa:

Autor:

Criada em:

Sim

Sim

Não

Não

A tarefa executada com sucesso?

Sim

Executei Parte

Não

Porque?

Pretende colocar um aviso?

Alguma anomalia?

Confirmar

slide18

Elementos comuns

Hora

Prioritária - SIM

Vigilante -Sim

Data

FORM PART 1 (PLANEAMENTO)

Descrição da tarefa:

Observações da tarefa:

Autor:

Criada em:

Sim

Sim

Não

Não

FORM PART 2 (EXECUÇÃO/REGISTO)

A tarefa executada com sucesso?

Sim

Executei Parte

Não

Porque?

Pretende colocar um aviso?

Alguma anomalia?

FORM PART 3 (BOTÕES)

Confirmar

slide19

Form Principal: “Form_TaskDetails_Register”

    • Script que gera a pagina de consulta de detalhes de uma tarefa especifica.
    • Session_start();
    • $task= $_SESSION[‘task’];
    • Include(‘Form_Part_TaskDetails_Planning’);
    • Include (‘Form_Part_TaskDetails_Register’);
    • $buttons= getTaskButtons(Task_register, NULL);
    • Include (‘Form_Part_Buttons’);
  • Form_Part_1: “Form_Part_TaskDetails_Planning”
    • Sub-script que faz o “print” dos dados de planeamento da tarefa.
    • Utiliza os dados contidos no array $task
  • Form_Part_2: “Form_Part_TaskDetails_Register”
    • Sub-script que carrega os formularios de registo da tarefa.
    • Dentro deste sub-script vai ser invocado outros sub-scripts (se necessário, ‘Form_Warnings_New’ ‘Form_Anomalies_New’)
    • “Call” a função updateTask($task)
  • Form_Part_3: “Form_Part_Buttons”
    • Sub-script que recebe um array com os botões adequados e os dispõem no ecrã.
slide20

Funções da camada de acesso a base de dados necessárias:

  • - updateTask($task)
    • Recebe como argumento:
                • Array com os dados da tarefa
      • Faz o “update” substituindo os campos na B.D. da tarefa com ‘id_task’==$task[id_task] pelos do array $task.
  • - newWarning($warning)
    • Recebe como argumento:
                • Array com os dados do aviso.
      • Faz um “insert” na B.D de um novo aviso
  • newAnomalie($anomalie)
    • Recebe como argumento:
                • Array com os dados da anomalia.
      • Faz um “insert” na B.D de uma nova anomalia
slide21

Titulo: “Alterar Tarefa” – Não Registada (Planeada)

Prioritária -

Vigilante -

Data

Hora

Descrição da tarefa:

Sim

Sim

Não

Não

Observações da tarefa:

Autor:

Criada em:

Guardar Alterações

Cancelar

slide22

Titulo: “Alterar Tarefa” - Registada (Executada) *

Hora

Data

Prioritária - SIM

Vigilante -Sim

Descrição da tarefa:

Observações da tarefa:

Autor:

Criada em:

A tarefa executada com sucesso?

Sim

Executei Parte

Não

Observações sobre a execução da tarefa:

Anomalia

Alterar

Guardar Alterações

Cancelar

slide23

Titulo: “Alterar Tarefa” - Registada (Não Executada/Parcialmente Executada) *

Hora

Data

Prioritária - SIM

Vigilante -Sim

Descrição da tarefa:

Observações da tarefa:

Autor:

Criada em:

A tarefa executada com sucesso?

Sim

Executei Parte

Não

Observações sobre a execução da tarefa:

Aviso associado

Alterar

Anomalia associada

Alterar

Cancelar

Guardar Alterações

slide24

Divisão do elementos

Hora

Prioritária - SIM

Vigilante -Sim

Data

Descrição da tarefa:

Observações da tarefa:

FORM PART 1 (PLANEAMENTO)

Autor:

Criada em:

A tarefa executada com sucesso?

Sim

Observações sobre a execução da tarefa:

FORM PART 2 (EXECUÇÃO/REGISTO)

Anomalia associada

Alterar Tarefa

Apagar Tarefa

Imprimir

FORM PART 3 (BOTÕES)

slide25

Analise dos elementos

    • O Form_Part_1 vai depender do tipo de “user” que está a tentar alterar a tarefa, não existe necessidade de desassociar edição dos dados da edição do registo, logo quando um “user” com permissões para tal esta a editar uma tarefa pode editar os dados da tarefa bem como o seu registo, por outro lado um user sem permissões pode apenas alterar o registo. Logo:
    • Form_Part_TaskDetails_Planningou Form_Part_TaskDetails_Planning_Edit
    • O Form_Part_2 vai ser acessível por todos os users, tendo umas pequenas nuances em que:
      • É possível editar os dados de registo da tarefa.
      • Visualiza-se os dados ,caso existam, do aviso/ anomalia associada e existe a possibilidade de alterar os dados do aviso/anomalia nesse mesmo formulário.
slide26

Form Principal: “Form_TaskDetails_Edit”

    • Session_start();
    • $task= $_SESSION[‘task’];
    • $action_list = $_SESSION[‘action_list’];
    • if ( array_key_exist(‘Alterar Tarefa’, $action_list)
    • Include(‘Form_Part_TaskDetails_Planning_Edit’);
    • Else
    • Include(‘Form_Part_TaskDetails_Planning’);
    • Include (‘Form_Part_TaskDetails_Register_Edit’);
    • $buttons= getTaskButtons(Task_register, NULL);
    • Include (‘Form_Part_Buttons’);
  • Form_Part: “Form_Part_TaskDetails_Planning_Edit”
    • Sub-script carrega os dados da tarefa em formulários editáveis.
    • Utiliza os dados contidos no array $task
  • Form_Part: “Form_Part_TaskDetails_Register_Edit”
    • Sub-script que carrega os formularios de registo da tarefa.
    • Dentro deste sub-script vai ser invocado outros sub-scripts (se necessário, ‘Form_Warnings_Edit’ ‘Form_Anomalies_Edit’)
    • “Call” a função updateTask($task)
  • Form_Part: “Form_Part_Buttons”
    • Sub-script que recebe um array com os botões adequados e os dispõem no ecrã.
slide27

Funções da camada de acesso a base de dados necessárias:

  • - updateWarning($warning)
    • Recebe como argumento:
                • Array com os dados do aviso.
      • Faz o “update” substituindo os campos na B.D. pelos do array $warning.
  • - updateAnomalie($anomalie)
    • Recebe como argumento:
                • Array com os dados da anomalia.
      • Faz o “update” substituindo os campos na B.D. da anomalia pelos do array $warning.
slide28

Funções da camada de acesso a base de dados:

  • AVISOS:
  • getWarningsList()
  • getWarningById($id_warning)
  • updateWarning($warning)
  • newWarning($warning)
  • deleteWarning($id_warning)
  • Outras:
  • getTaskAnomalie($id_task)
  • getTaskWarning($id_task)
  • TAREFAS:
  • getTaskList($list_type,$filters)
  • getTaskById($id_task)
  • updateTask($task)
  • deleteTask($id_task)
  • arquiveTask($id_task)
  • newTask($task)
  • Users:
  • getActionList( $id_user)
  • updateUser($user)
  • deleteUser($id_user)
  • newUser($user)
  • Anomalias:
  • getAnomalieList()
  • getAnomalieById($id_anomalie)
  • updateAnomalie($id_anomalie)
  • newAnomalie($anomalie)
  • deleteAnomalie($id_anomalie)
slide29

Variáveis de Sessão:

$_SESSION[‘filters’] – Guarda o estado dos filtros actualmente seleccionados, na lista de tarefas.

$_SESSION[‘task’] – Guarda os dados da tarefa sobre a qual se esta a trabalhar no momento.

$_SESSION[‘warning’] – Guarda os dados sobre o aviso o qual se esta a trabalhar no momento.

$_SESSION[‘anomalie’] – Guarda os dados sobre a anomalia a qual se esta a trabalhar no momento.

$_SESSION[‘action_list’] – Guarda a lista de acções que o user autentificado no sistema tem acesso.

$_SESSION[‘user’] – Guarda os dados do user autentificado no sistema.

slide30

Forms e Form_Parts:

Form_Part:

Form:

  • Form_Part_Task_PrioritySecurity
  • Form_Part_Task_New_Periodic
  • Form_Part_Task_New_Single
  • Form_Task_New
  • Form_Part_TaskDetails_DescriptionObservation
  • Form_Part_Buttons
  • Form_Part_TaskList_Filters
  • Form_Part_TaskList_Display
  • Form_TaskList
  • Form_Part_Buttons
  • Form_Part_TaskDetails_Planning
  • Form_Part_TaskDetails_State”
  • Form_TaskDetails
  • Form_Part_Buttons
  • Form_Part_TaskDetails_Planning
  • Form_Part_TaskDetails_Register
  • Form_TaskDetails_Register
  • Form_Part_Buttons
  • Form_Part_TaskDetails_Planning_Edit
  • Form_Part_TaskDetails_Register_Edit
  • Form_TaskDetails_Edit
  • Form_Part_Buttons
