  1. 集成电路版图基础——电阻版图设计 王智鹏

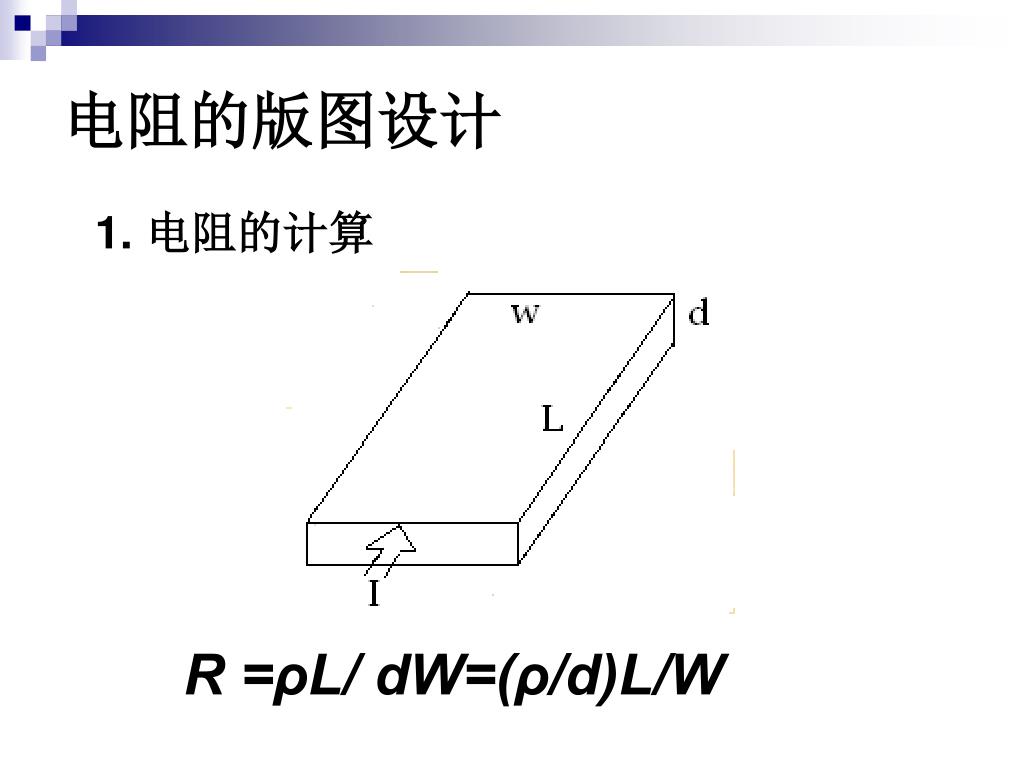

  2. 电阻的版图设计 1. 电阻的计算 R =ρL/ dW=(ρ/d)L/W

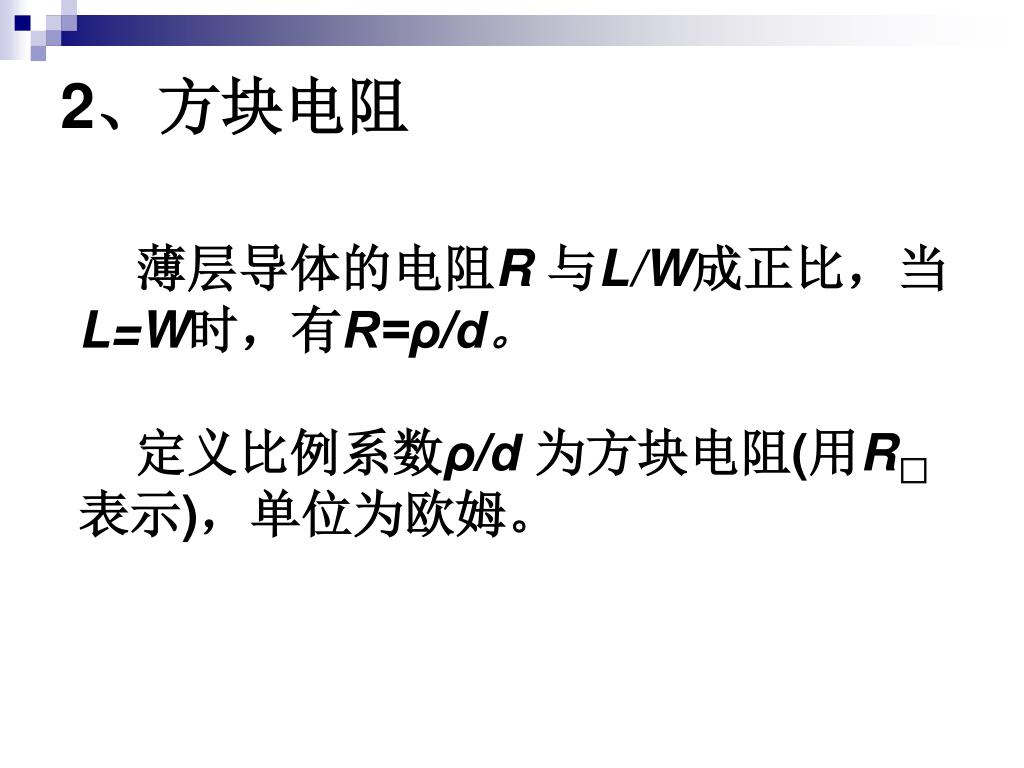

  3. 2、方块电阻 薄层导体的电阻R 与L/W成正比，当L=W时，有R=ρ/d。 定义比例系数ρ/d 为方块电阻(用R□表示)，单位为欧姆。

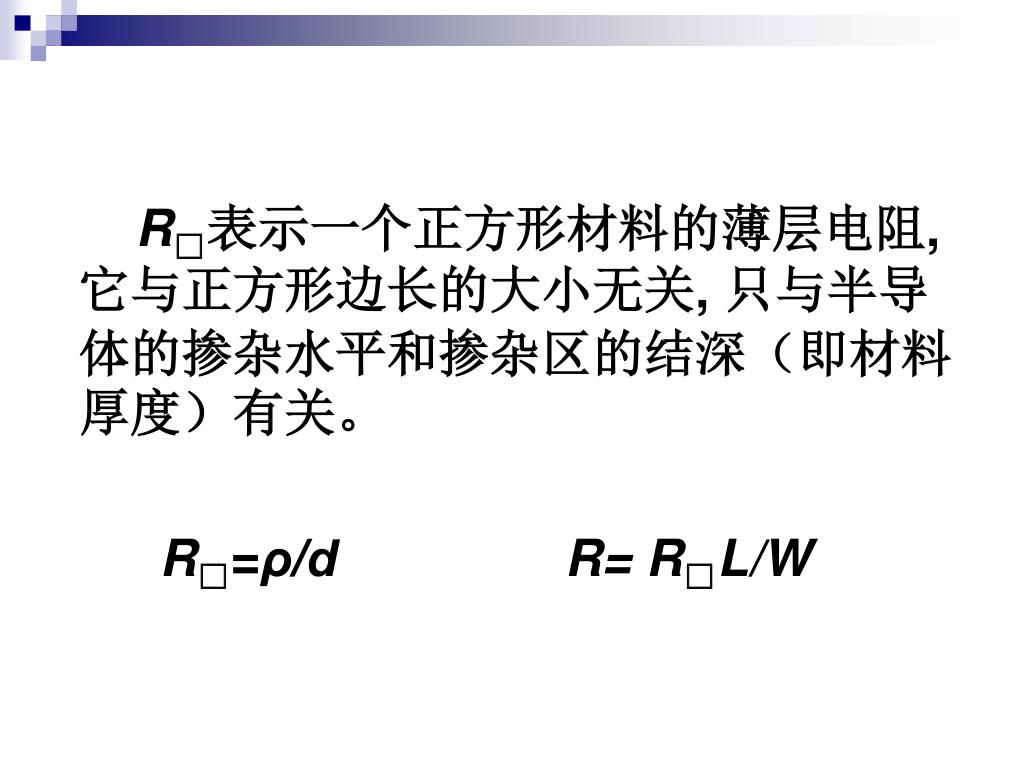

  4. R□表示一个正方形材料的薄层电阻,它与正方形边长的大小无关, 只与半导体的掺杂水平和掺杂区的结深（即材料厚度）有关。 R□=ρ/d R= R□L/W

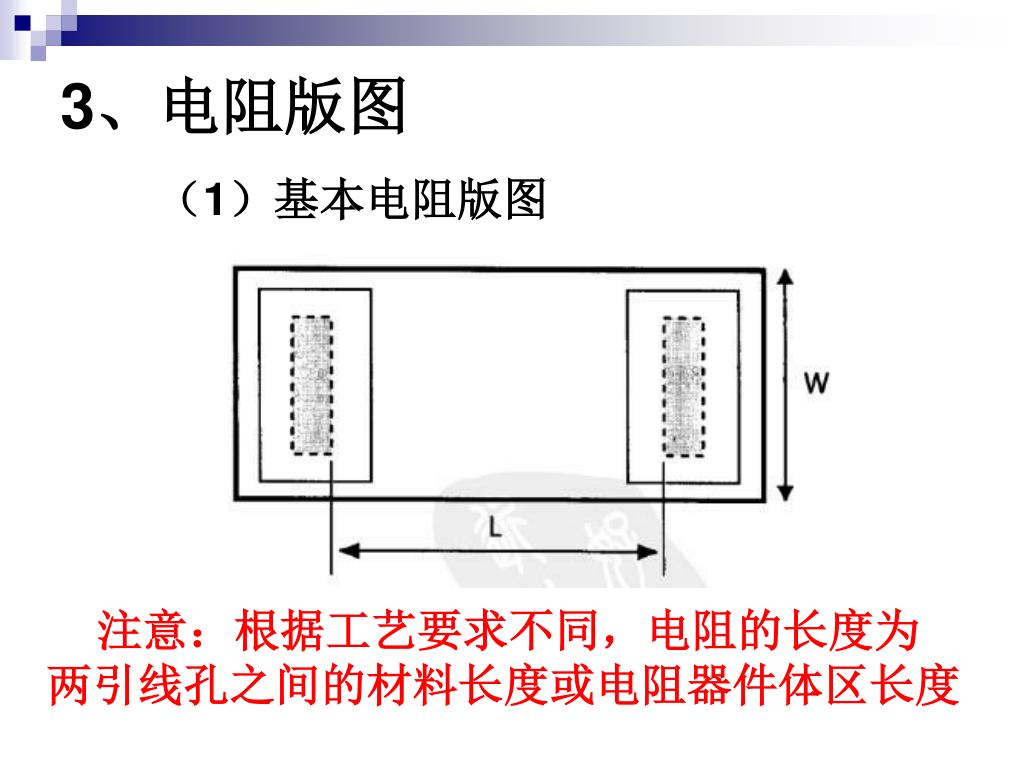

  5. 3、电阻版图 （1）基本电阻版图 注意：根据工艺要求不同，电阻的长度为 两引线孔之间的材料长度或电阻器件体区长度

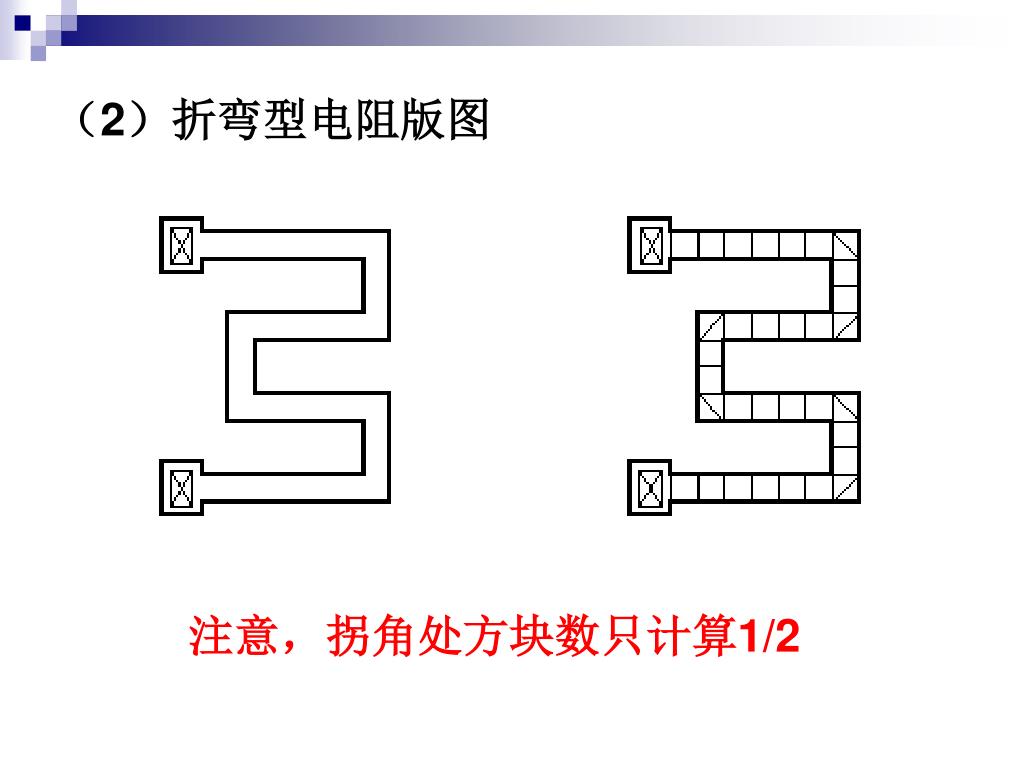

  6. （2）折弯型电阻版图 注意，拐角处方块数只计算1/2

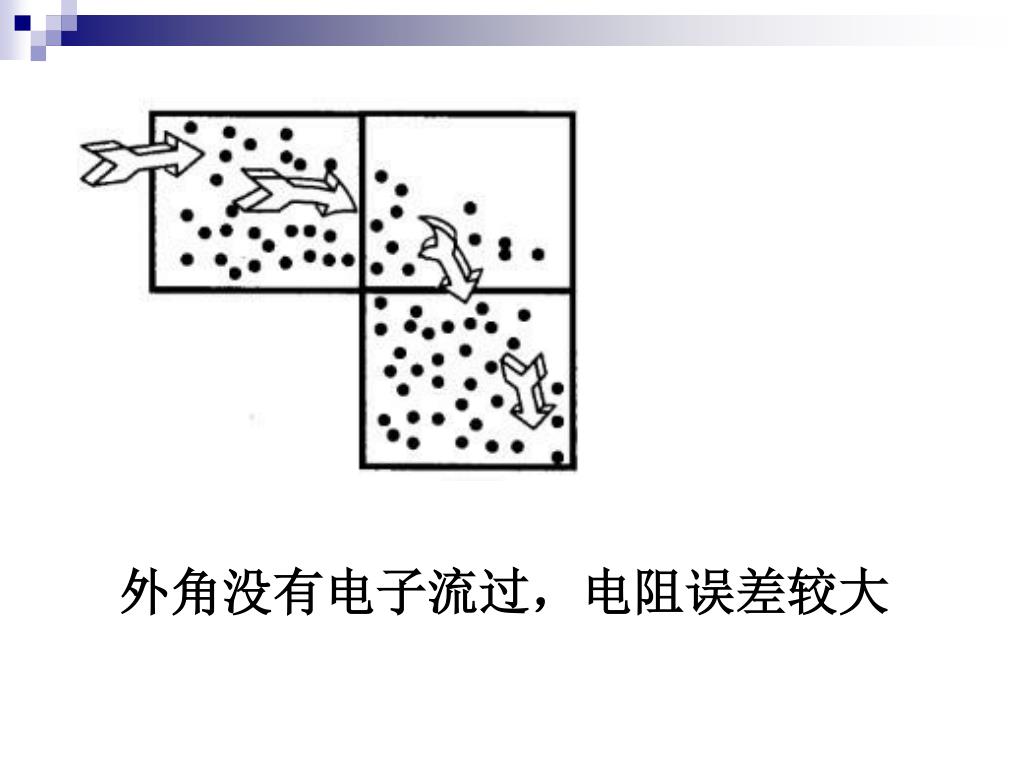

  7. 外角没有电子流过，电阻误差较大

  8. 4、电阻误差 • 引起电阻误差的主要因素有： • 接触电阻与接触区误差 • 扩展电阻 • 体区误差 • 头区误差

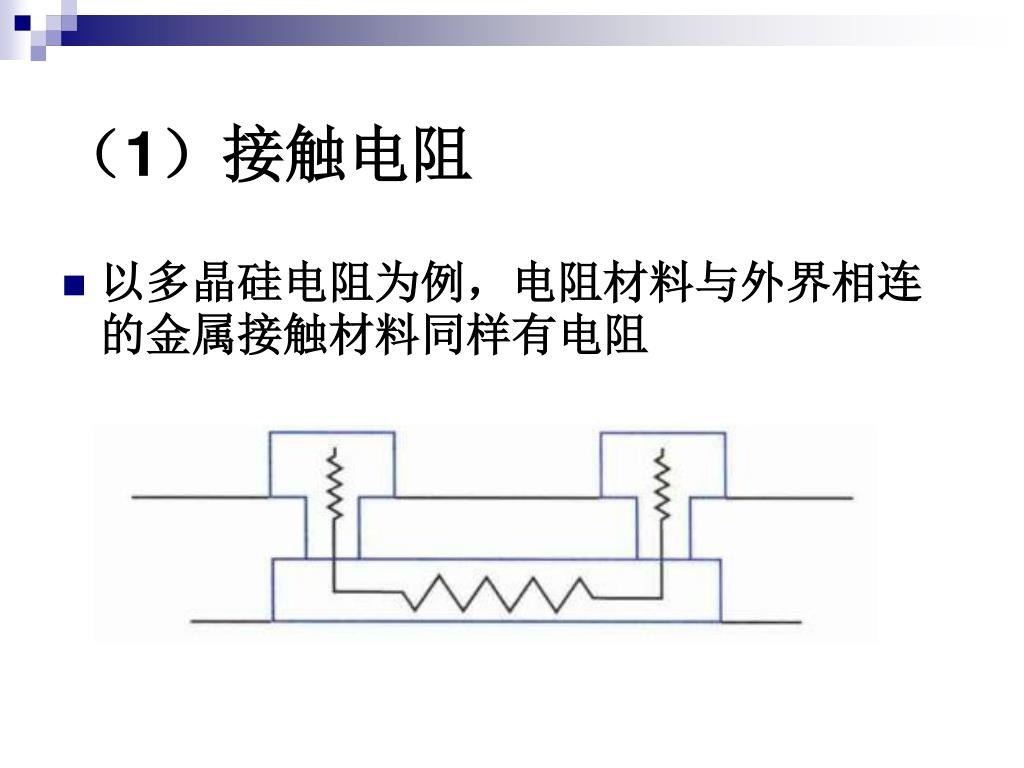

  9. （1）接触电阻 • 以多晶硅电阻为例，电阻材料与外界相连的金属接触材料同样有电阻

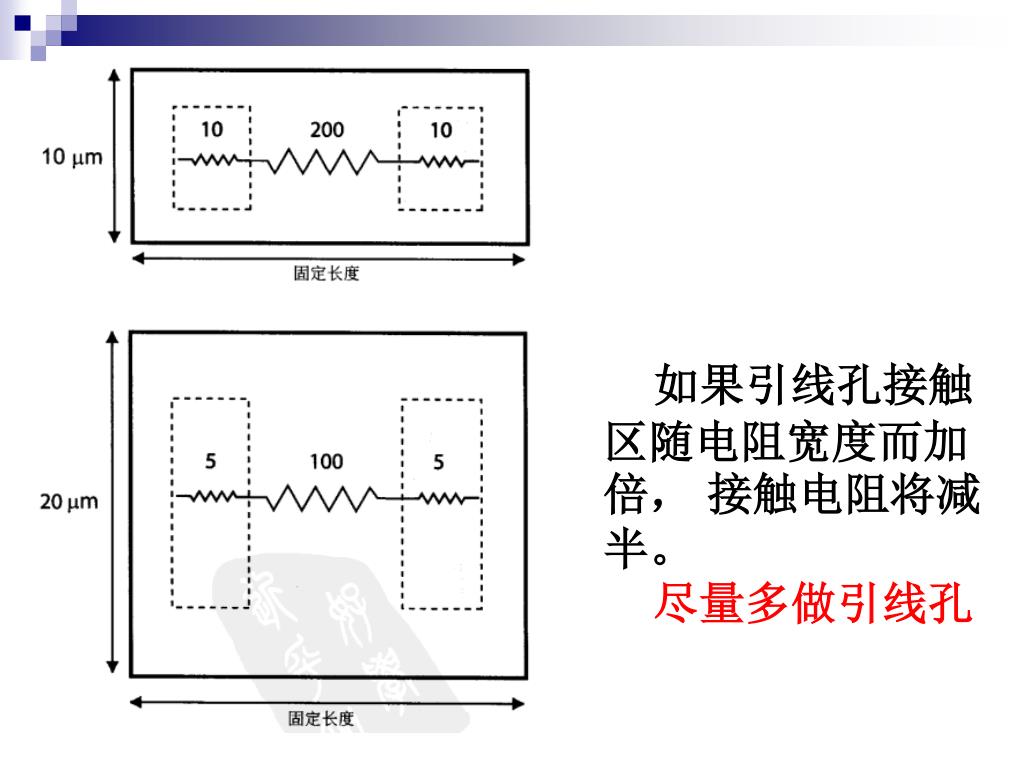

  10. 如果引线孔接触区随电阻宽度而加倍， 接触电阻将减半。 尽量多做引线孔

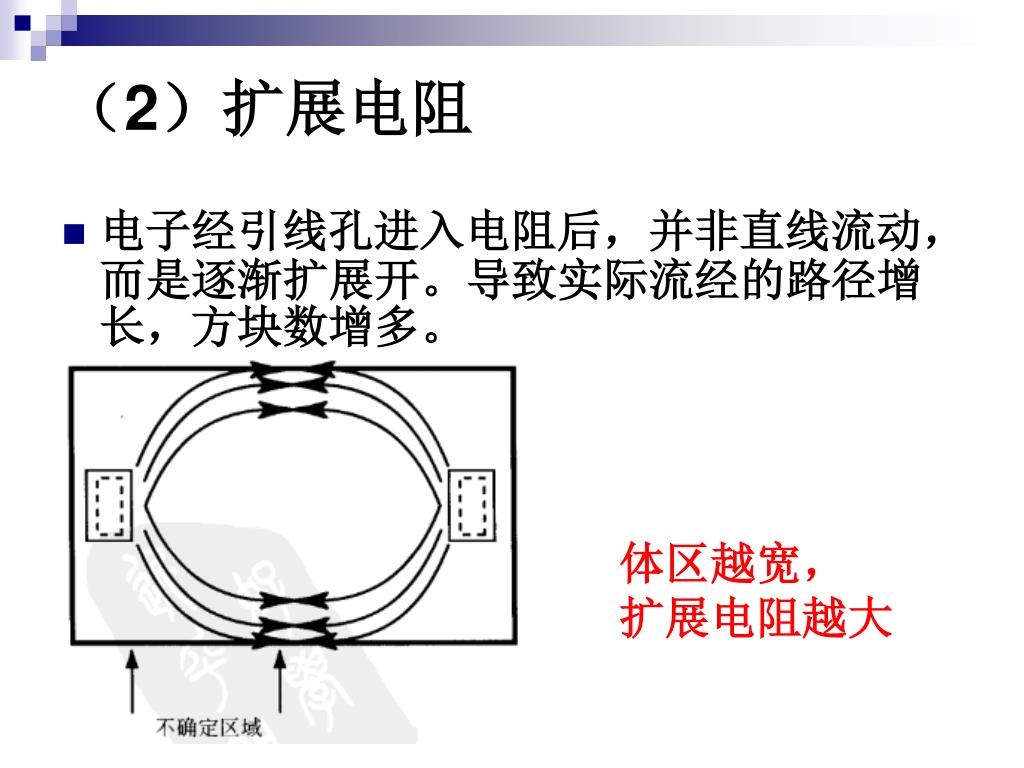

  11. （2）扩展电阻 • 电子经引线孔进入电阻后，并非直线流动，而是逐渐扩展开。导致实际流经的路径增长，方块数增多。 体区越宽， 扩展电阻越大

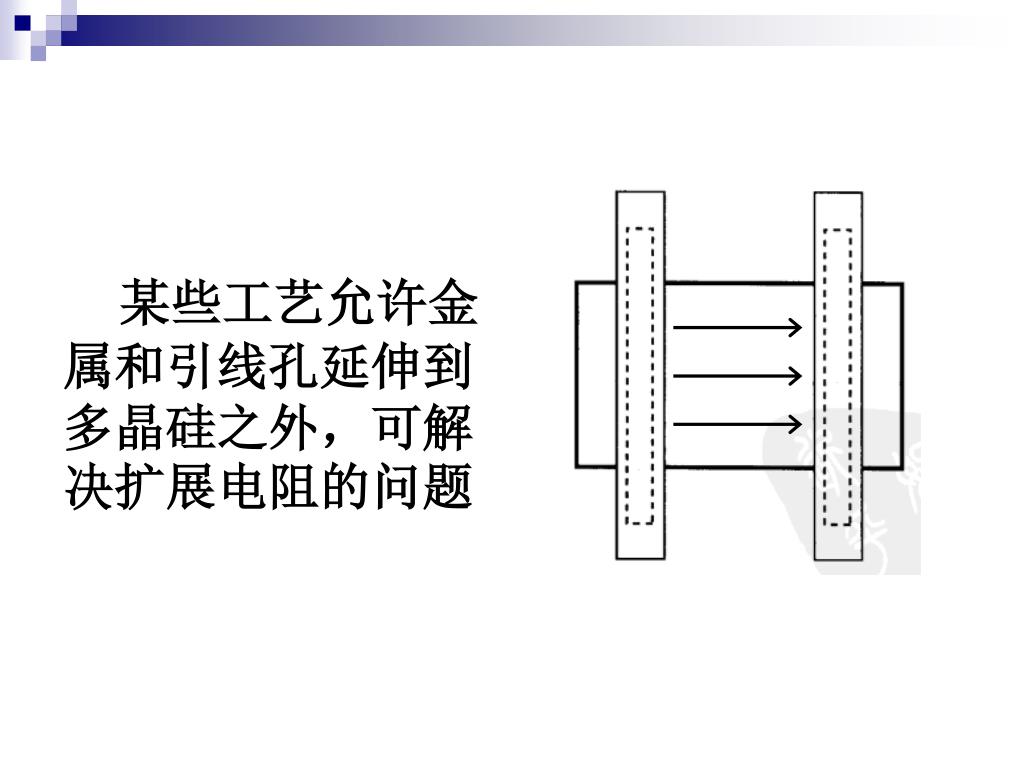

  12. 某些工艺允许金属和引线孔延伸到多晶硅之外，可解决扩展电阻的问题

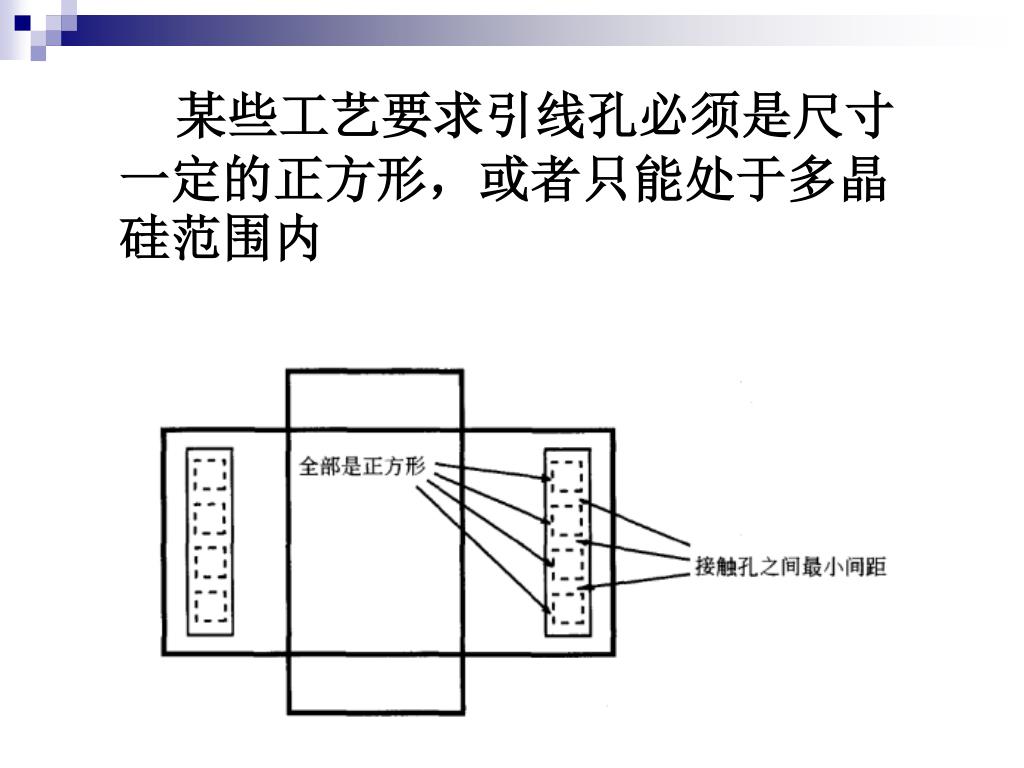

  13. 某些工艺要求引线孔必须是尺寸一定的正方形，或者只能处于多晶硅范围内

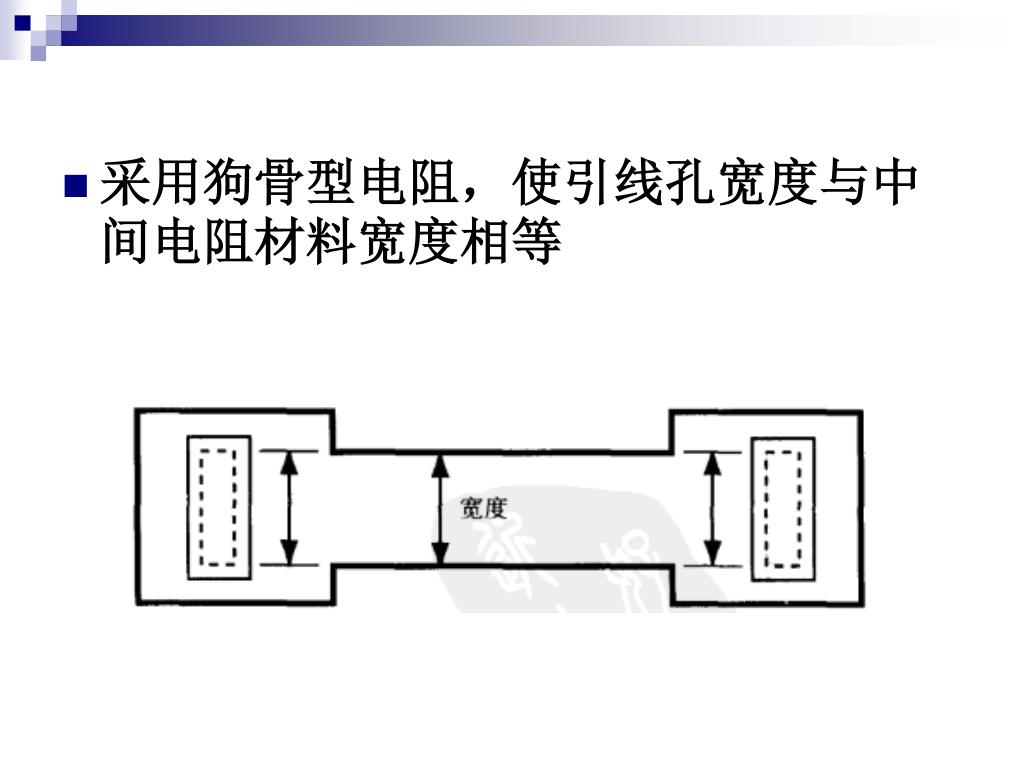

  14. 采用狗骨型电阻，使引线孔宽度与中间电阻材料宽度相等采用狗骨型电阻，使引线孔宽度与中间电阻材料宽度相等

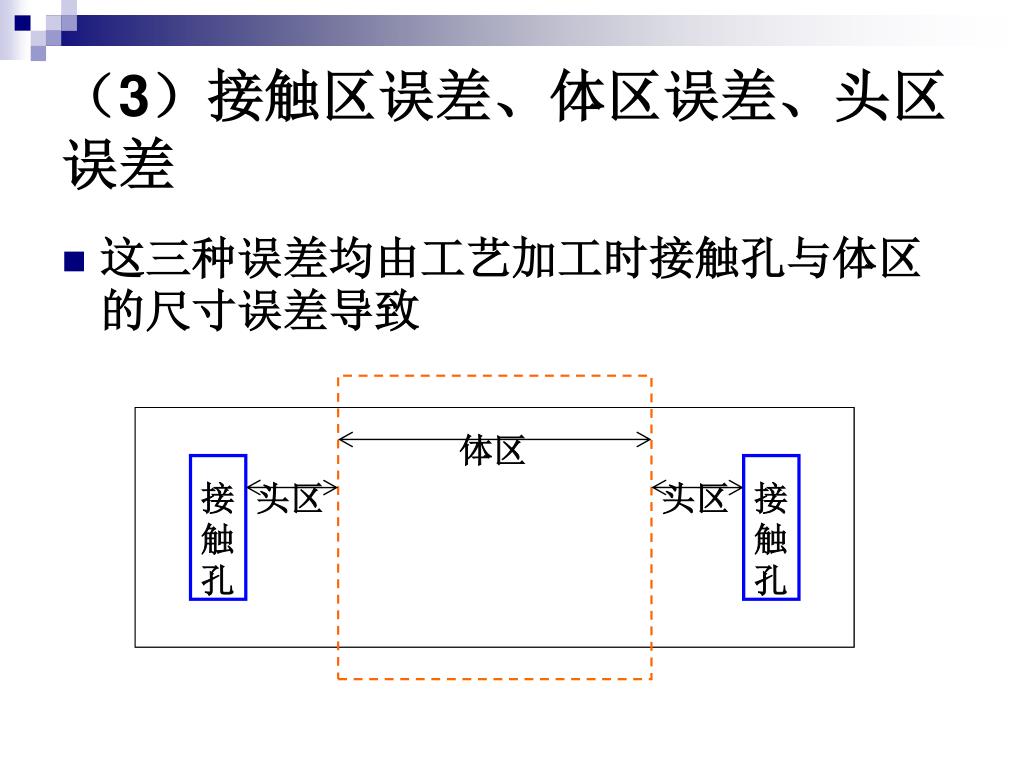

  15. 体区 接 触 孔 接 触 孔 头区 头区 接 触 孔 （3）接触区误差、体区误差、头区误差 • 这三种误差均由工艺加工时接触孔与体区的尺寸误差导致

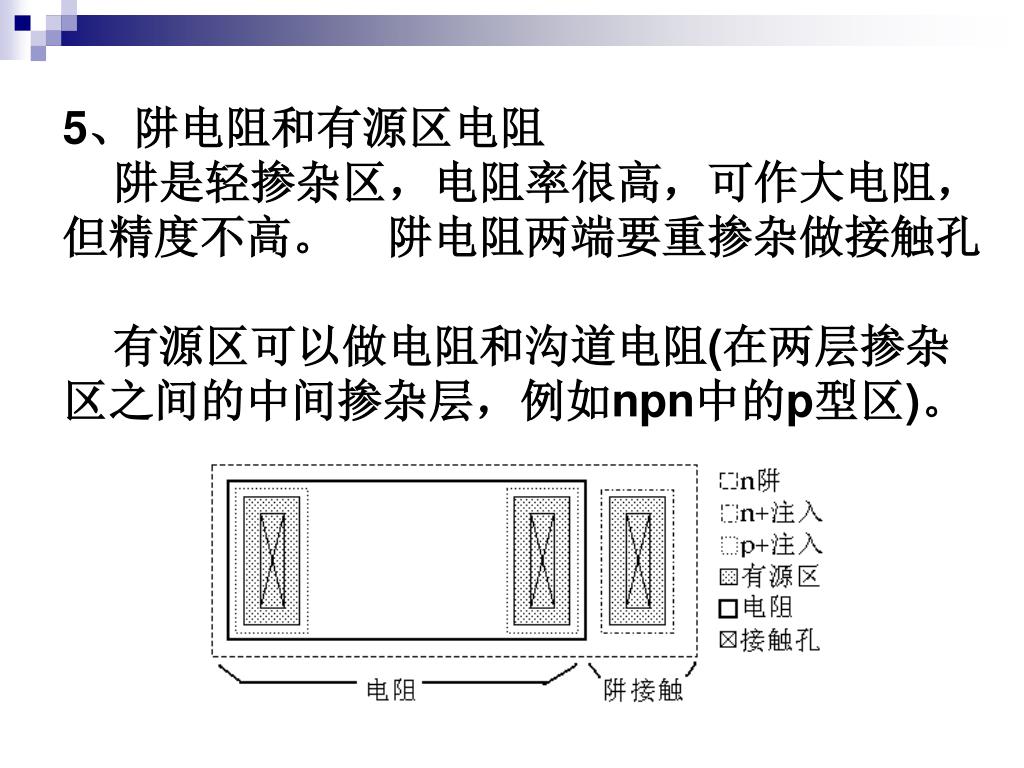

  16. 5、阱电阻和有源区电阻 阱是轻掺杂区，电阻率很高，可作大电阻，但精度不高。 阱电阻两端要重掺杂做接触孔 有源区可以做电阻和沟道电阻(在两层掺杂区之间的中间掺杂层，例如npn中的p型区)。

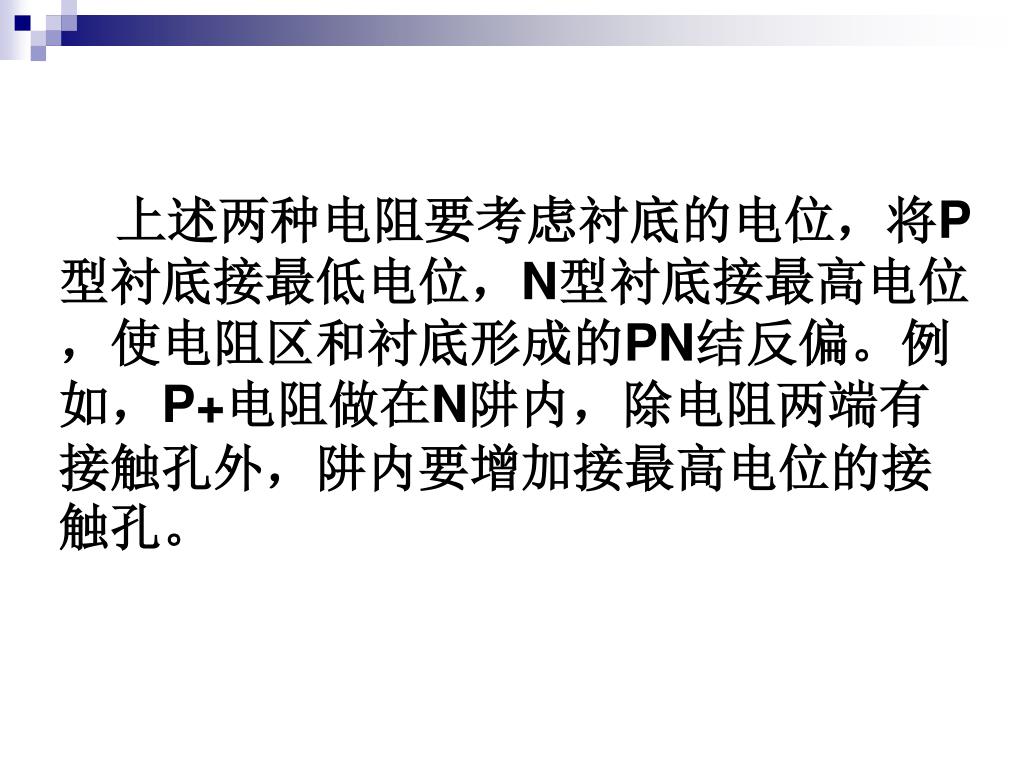

  17. 上述两种电阻要考虑衬底的电位，将P型衬底接最低电位，N型衬底接最高电位，使电阻区和衬底形成的PN结反偏。例如，P+电阻做在N阱内，除电阻两端有接触孔外，阱内要增加接最高电位的接触孔。上述两种电阻要考虑衬底的电位，将P型衬底接最低电位，N型衬底接最高电位，使电阻区和衬底形成的PN结反偏。例如，P+电阻做在N阱内，除电阻两端有接触孔外，阱内要增加接最高电位的接触孔。

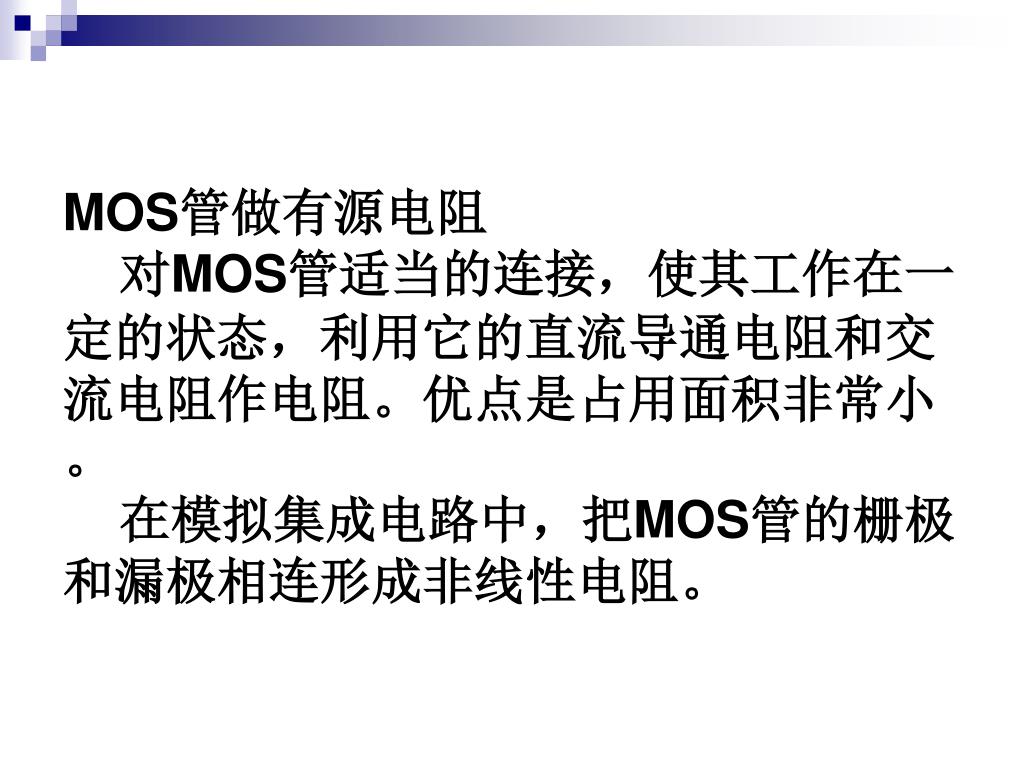

  18. MOS管做有源电阻 对MOS管适当的连接，使其工作在一定的状态，利用它的直流导通电阻和交流电阻作电阻。优点是占用面积非常小。 在模拟集成电路中，把MOS管的栅极和漏极相连形成非线性电阻。

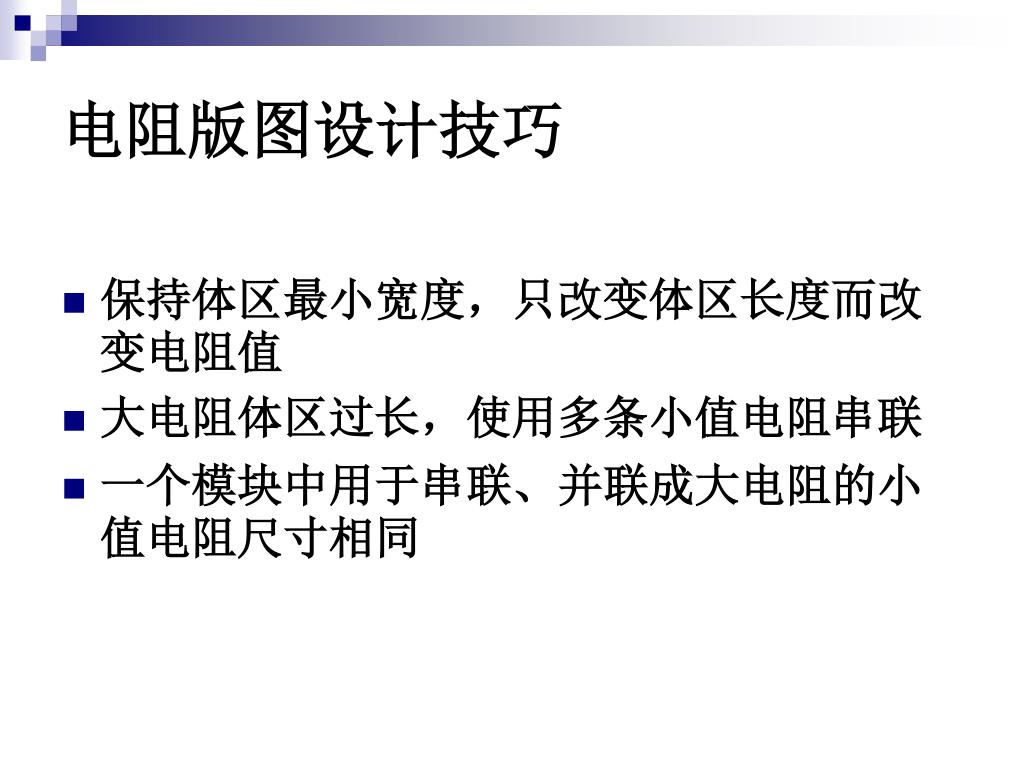

  19. 电阻版图设计技巧 • 保持体区最小宽度，只改变体区长度而改变电阻值 • 大电阻体区过长，使用多条小值电阻串联 • 一个模块中用于串联、并联成大电阻的小值电阻尺寸相同

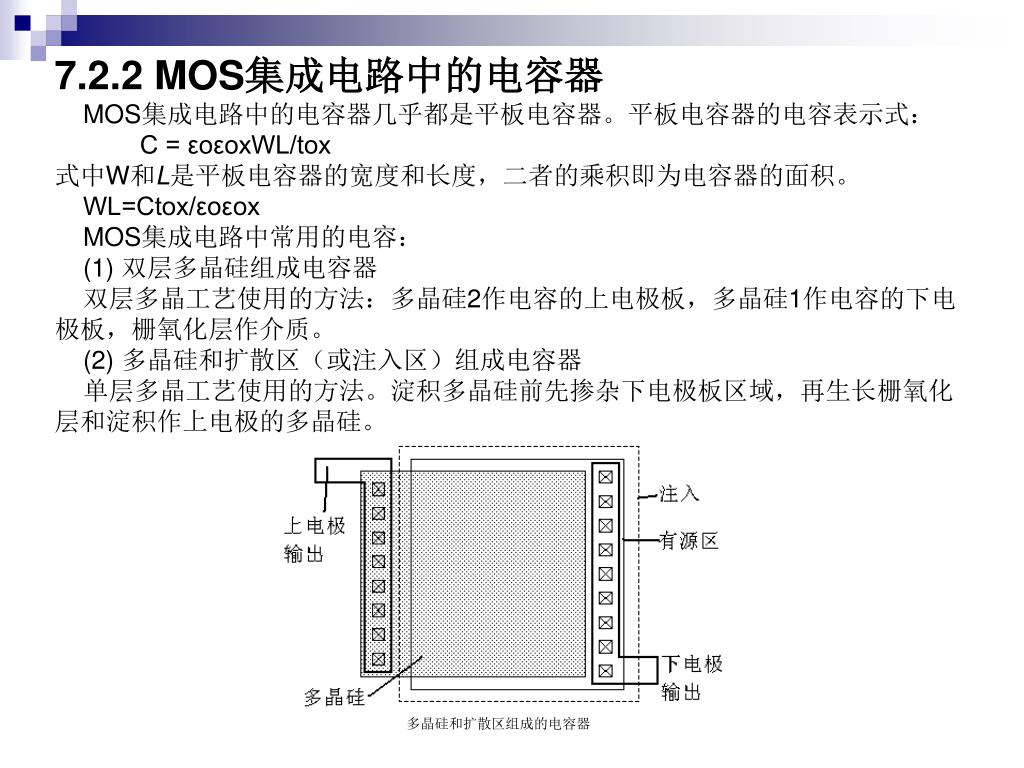

  20. 7.2.2 MOS集成电路中的电容器 MOS集成电路中的电容器几乎都是平板电容器。平板电容器的电容表示式： C = εoεoxWL/tox 式中W和L是平板电容器的宽度和长度，二者的乘积即为电容器的面积。 WL=Ctox/εoεox MOS集成电路中常用的电容： (1)双层多晶硅组成电容器 双层多晶工艺使用的方法：多晶硅2作电容的上电极板，多晶硅1作电容的下电极板，栅氧化层作介质。 (2)多晶硅和扩散区（或注入区）组成电容器 单层多晶工艺使用的方法。淀积多晶硅前先掺杂下电极板区域，再生长栅氧化层和淀积作上电极的多晶硅。 多晶硅和扩散区组成的电容器

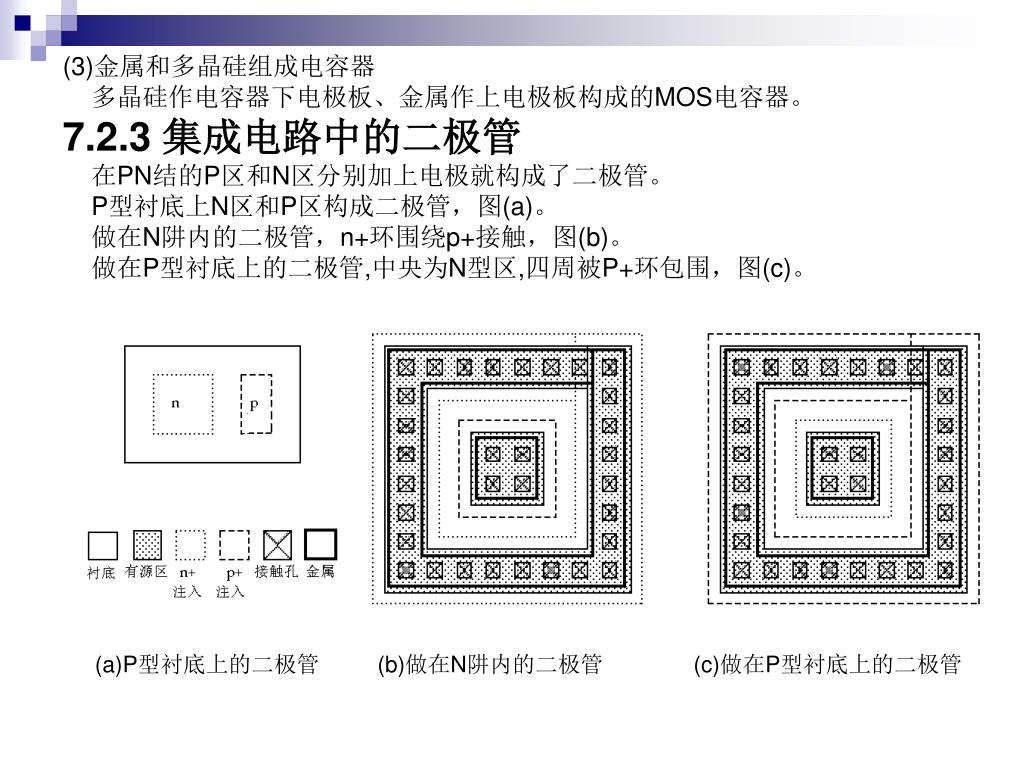

  21. (3)金属和多晶硅组成电容器 多晶硅作电容器下电极板、金属作上电极板构成的MOS电容器。 7.2.3 集成电路中的二极管 在PN结的P区和N区分别加上电极就构成了二极管。 P型衬底上N区和P区构成二极管，图(a)。 做在N阱内的二极管，n+环围绕p+接触，图(b)。 做在P型衬底上的二极管,中央为N型区,四周被P+环包围，图(c)。 (a)P型衬底上的二极管 (b)做在N阱内的二极管 (c)做在P型衬底上的二极管

  22. 7.3 CMOS集成电路的静电放电保护电路 常采用二极管和电阻组成静电放电保护电路 如图(a)；版图如图(b)。

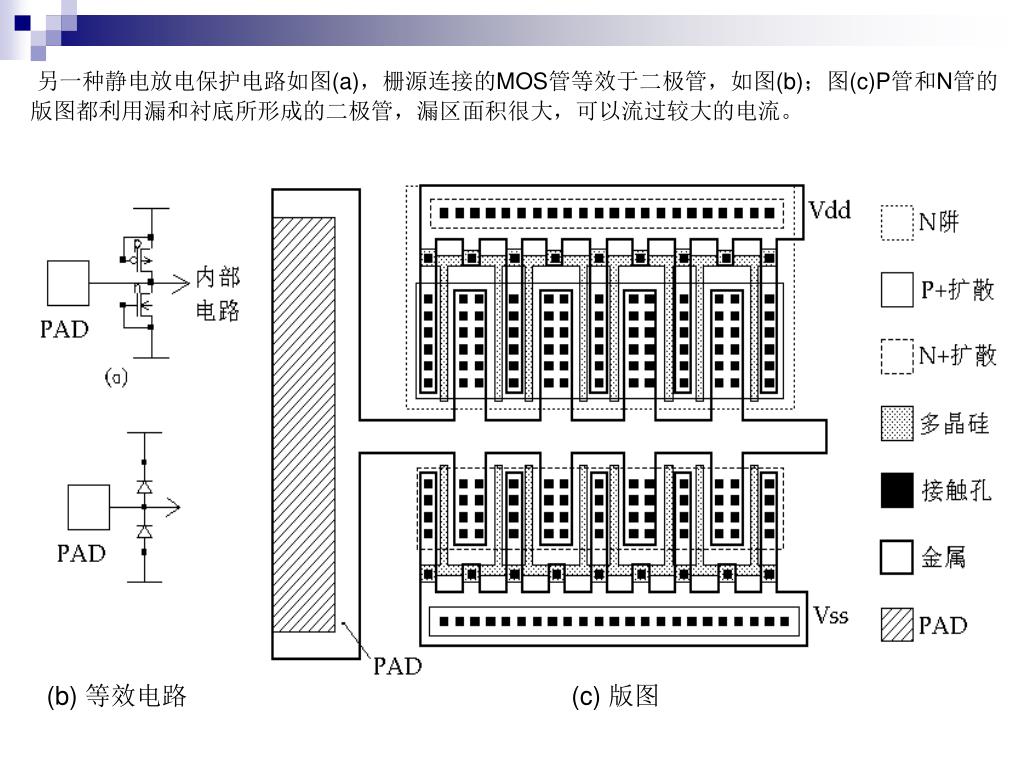

  23. 另一种静电放电保护电路如图(a)，栅源连接的MOS管等效于二极管，如图(b)；图(c)P管和N管的版图都利用漏和衬底所形成的二极管，漏区面积很大，可以流过较大的电流。 另一种静电放电保护电路如图(a)，栅源连接的MOS管等效于二极管，如图(b)；图(c)P管和N管的版图都利用漏和衬底所形成的二极管，漏区面积很大，可以流过较大的电流。 (b) 等效电路 (c) 版图

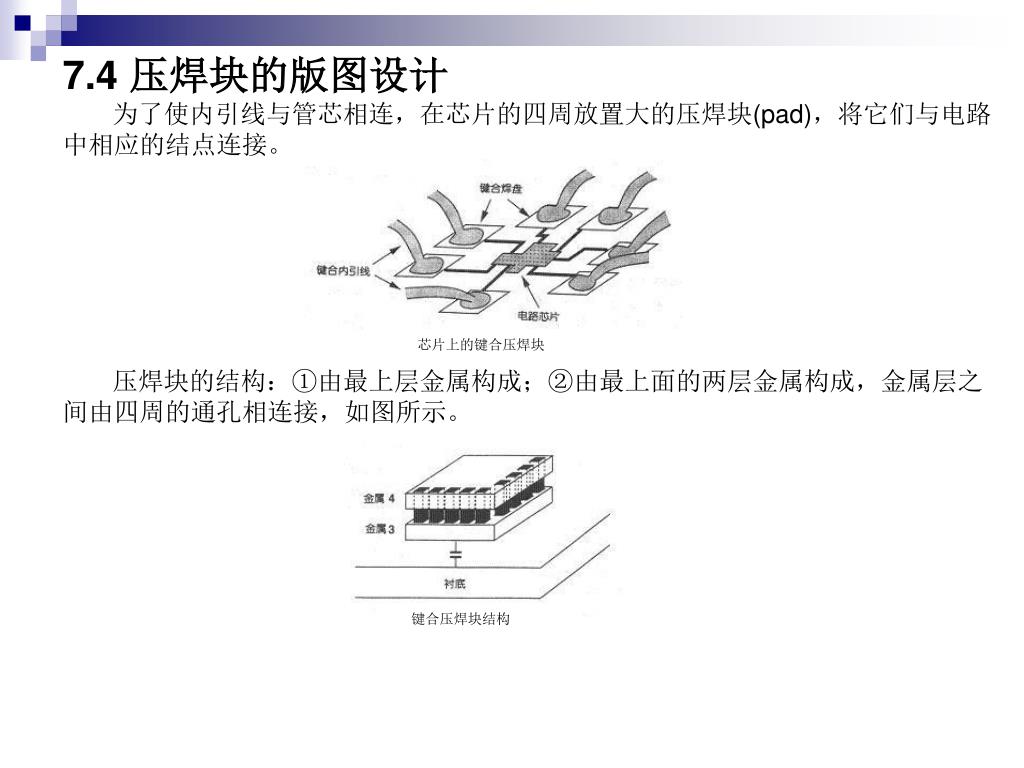

  24. 7.4 压焊块的版图设计 为了使内引线与管芯相连，在芯片的四周放置大的压焊块(pad)，将它们与电路中相应的结点连接。 芯片上的键合压焊块 压焊块的结构：①由最上层金属构成；②由最上面的两层金属构成，金属层之间由四周的通孔相连接，如图所示。 键合压焊块结构

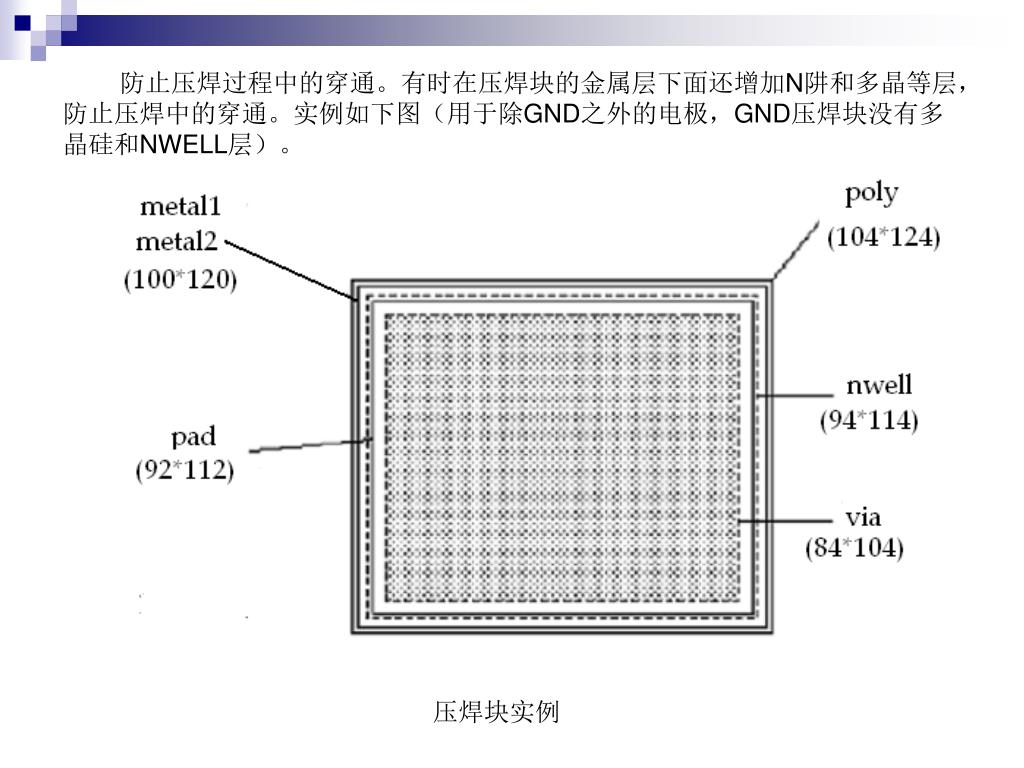

  25. 防止压焊过程中的穿通。有时在压焊块的金属层下面还增加N阱和多晶等层，防止压焊中的穿通。实例如下图（用于除GND之外的电极，GND压焊块没有多晶硅和NWELL层）。 压焊块实例

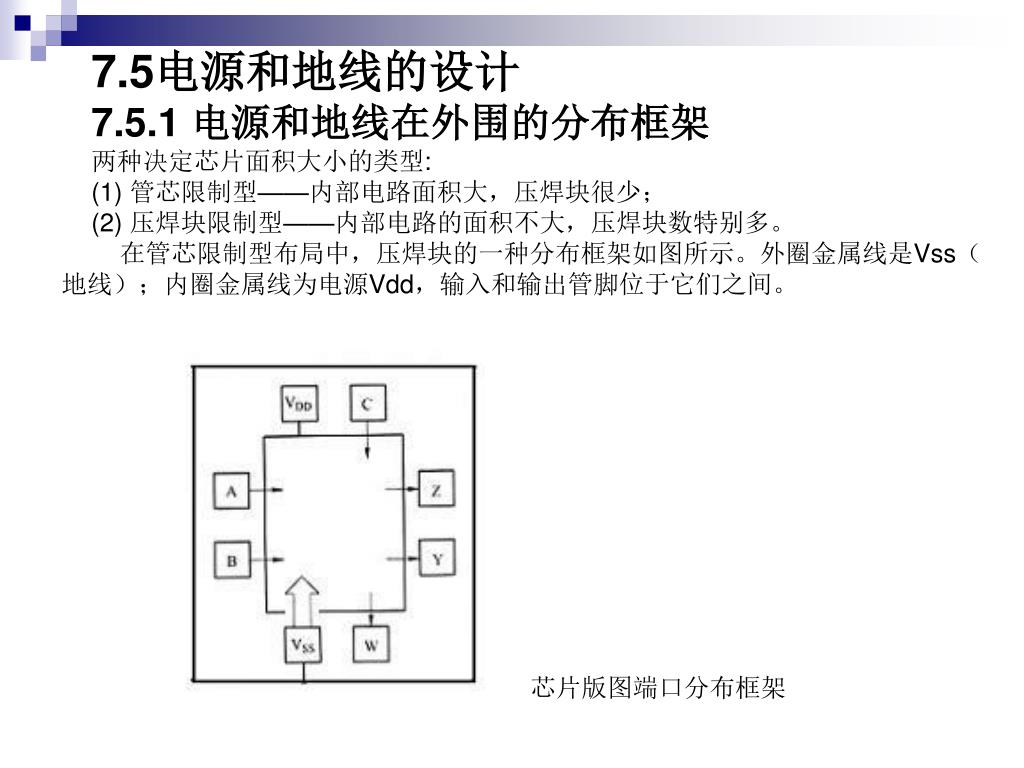

  26. 7.5电源和地线的设计 7.5.1 电源和地线在外围的分布框架 两种决定芯片面积大小的类型: (1)管芯限制型——内部电路面积大，压焊块很少； (2)压焊块限制型——内部电路的面积不大，压焊块数特别多。 在管芯限制型布局中，压焊块的一种分布框架如图所示。外圈金属线是Vss（地线）；内圈金属线为电源Vdd，输入和输出管脚位于它们之间。 芯片版图端口分布框架

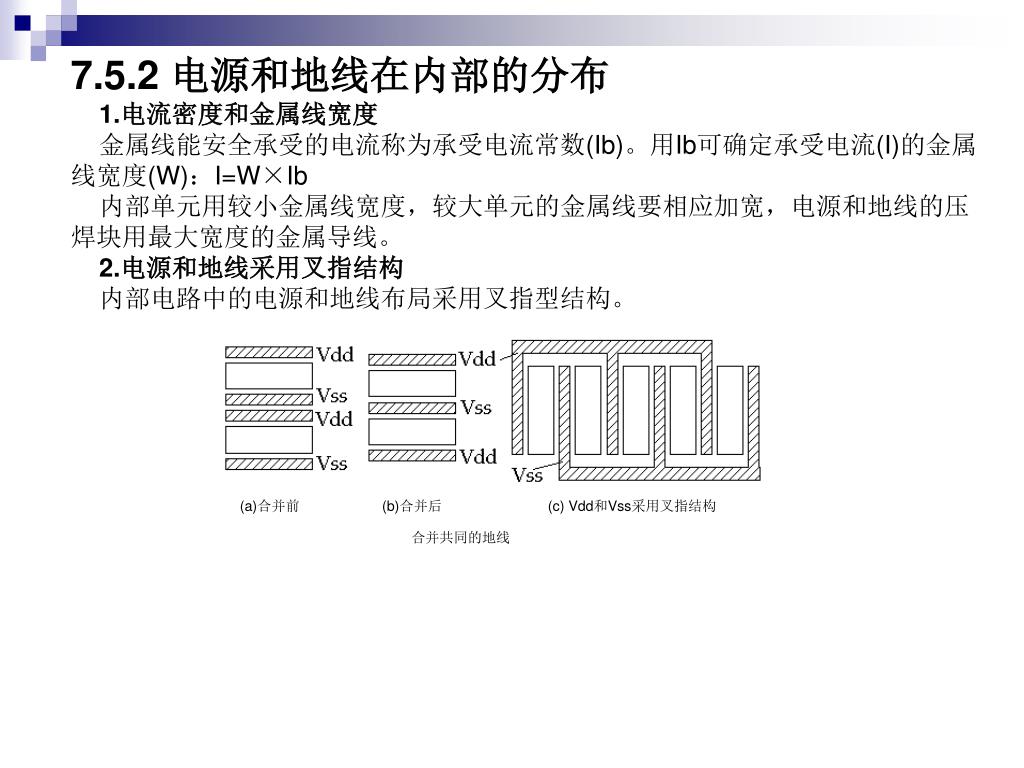

  27. 7.5.2 电源和地线在内部的分布 1.电流密度和金属线宽度 金属线能安全承受的电流称为承受电流常数(Ib)。用Ib可确定承受电流(I)的金属线宽度(W)：I=W×Ib 内部单元用较小金属线宽度，较大单元的金属线要相应加宽，电源和地线的压焊块用最大宽度的金属导线。 2.电源和地线采用叉指结构 内部电路中的电源和地线布局采用叉指型结构。 (a)合并前 (b)合并后 (c) Vdd和Vss采用叉指结构 合并共同的地线
