建筑智能化概念介绍 什么是建筑智能化? intelligent building,简称为IB,最早起源于美国。 目前世界上的对楼宇智能化的提法很多,欧洲、美国、日本、新加坡及国际智能工程学会的提法各有不同,其中,日本的国情与我国较为相近,其提法可以参考,日本电机工业协会楼宇智能化分会把智能化楼宇定义为:综合计算机、信息通信等方面的最先进技术,使建筑物内的电力、空调、照明、防灾、防盗、运输设备等协调工作,实现建筑物自动化(BA)、通信自动化(CA)、办公自动化(OA)、安全保卫自动化系统(SAS)和消防自动化系统(FAS),将这5种功能结合起来的建筑,外加结构化综合布线系统(SCS),结构化综合网络系统(SNS),智能楼宇综合信息管理自动化系统(MAS)组成,就是智能化楼宇。
建筑智能化起源 1984年美国联合科技的UTBS公司在康涅狄格(Connecticut Stste)州哈伏特(Hartford)市将一座金融大厦进行改造并取名City Place(都市大厦),主要是增添了计算机设备、数据通信线路、程控交换机等,使住户可以得到通信、文字处理、电子函件、情报资料检索、行情查询等服务。同时,对大楼的所有空调、给排水、供配电设备、防火、保安设备由计算机进行控制,实现综合自动化、信息化,使大楼的用户获得了经济舒适、高效安全的环境,使大厦功能发生质的飞跃,从而诞生了世界上第一座智能化楼宇。自此以后,世界上楼宇智能化建设走上了高速发展轨道。
智能化子系统发展 近年来,电子技术(尤其是计算机技术)和网络通信技术的发展,使社会高度信息化,在建筑物内部,应用信息技术、古老的建筑技术和现代的高科技相结合,于是产生“建筑智能化”新型行业。
建筑智能化内容 随着人们对智能建筑的理解逐渐加深将“3A”增加到“5A”,在 CA-通信自动化 OA-办公自动化 BA-楼宇管理自动化 基础上新增 SA-保安自动化 FA-消防自动化 IB
智能化子系统介绍 CA信息自动化(Information Automation)构成 CA 信息自动化 综合布线 系统 语音通讯 系统 计算机网络 系统 有线电视 系统 视频会议 系统 不间断电源 系统
智能化子系统介绍 综合布线系统图 • 工作区子系统(Work Location) • 水平子系统(Horizontal) • 干线子系统(Backbone) • 设备间子系统(Equipment) • 管理子系统(Administration) • 建筑群子系统(Campus)
智能化子系统介绍 综合布线结构图 主机房配线架 光纤配架 网络配架 路由器 光纤*2 光纤 网线 网线 6类网线 网络跳线 Switch 专用线缆 电话线 50对大对数 6类网线 语音配架 电信通信设备 各个楼层机柜
智能化子系统介绍 程控交换系统 A:语音交换机 B:虚拟网(CENTRERX) • 企业自行购置语音交换机 • 租用电信运营商的中继电路 • 企业安装直线电话
智能化子系统介绍 无线对讲系统 设置发射天线,在物业中心配置控制管理主机,一收一发,满足安保、后勤管理调度对话功能,最远对讲距离达直径1~6公里。 • 为后勤人员提供统一的通讯平台
流量监控中心 服务器群 Email Server WEB Server Server 防入侵检测 防火墙 核心区块 核心交换机(主) 防火墙(主) 各 楼 层 交 换 机 外网路由器 ISP 核心交换机(备) 防火墙(备) 防入侵检测 内网路由器 政府内网 磁盘阵列 内网扩展区间 智能化子系统介绍 计算机网络系统
智能化子系统介绍 卫星及有线电视系统
智能化子系统介绍 音、视频会议系统 系统主要由会议发言系统、视频跟踪系统、扩声子系统、投影显示系统、音频切换系统、集中控制系统组成。
智能化子系统介绍 音、视频会议系统
智能化子系统介绍 不间断电源系统 为智能化弱电及信息化系统提供不间断电源服务,并在外部电源断电的情况下使用UPS供电满负荷使用数小时。 即使停电, 智能化系统 也能正常运行 机房网络 系统 监控系统 市电供电 消防广播系统 后备发电 机组供电 智能卡系统 电话系统
智能化子系统介绍 SA安保自动化( Security Automation) SA 安保自动化 闭路电视监控 系统 电子巡更 系统 防盗报警 系统 一卡通 系统
智能化子系统介绍 闭路电视监控系统
智能化子系统介绍 电子巡更系统
智能化子系统介绍 防盗报警系统 防盗报警系统实现 报警联动功能, 发出报警信号 闭路电视系统自动摄像, 安保中心的主监视画面 也同步跟踪 保安可根据系统报警提示 赶往现场处理 周界报警系统 红外报警系统 综合报警系统
智能化子系统介绍 防盗报警系统
智能化子系统介绍 一卡通系统
智能化子系统介绍 门禁系统 • 大楼内部管理间 • 各主要出入口 • 各机房 • 重要部位进行监视 • 各弱电汇聚点
智能化子系统介绍 停车管理系统 系统介绍:停车场管理系统采用全自动或半自动管理两大模式管理发票/验票机、自动栅栏机、车辆感应线圈、收费机等。同时系统自动对用户卡号及车辆进出场等记录。
智能化子系统介绍 楼宇自控系统 BA 楼宇自动化 照明控制 系统 给排水控制 系统 暖通空调 系统 变配电控制 系统
智能化子系统介绍 楼宇自控系统 该系统是智能弱电系统的核心,监控照明控制系统、给排水控制系统、暖通空调系统、变配电控制系统,采取三级控制方式。 第一级 实时图形监控操作软件 第二级 网络控制器数据接受、发送 第三级 现场控制器接收数据控制设备
TCP /IP 集成平台 智能化子系统介绍 系统集成 服务器 管理中心 UPS OA BA SA FA OA 老楼 接口
智能化子系统介绍 • 跨系统联动—安防与楼控的联动
智能化子系统介绍 • 消防与楼控、广播、大屏显示的联动
智能化子系统介绍 • 触摸屏及大屏信息发布 通过大屏幕,可以发布相关 公告信息 通过大厅的放置触摸 屏导航系统,人性化的 方便查询、了解信息。
智能化子系统介绍 交互式多媒体技术
智能化子系统介绍 • 基于网络的信息发布系统 大屏幕系统 移动接入网关 指挥中心 Internet/Intranet 交换机 流媒体服务器 磁盘阵列 核心交换机 路由器 通过浏览器直播、点播 交换机 Web 服务器 普通摄像机 普通摄像机 编码器 编码器 中队A 中队B VGA 输入 VGA 输入 中控 中控 音频输入 音频输入 高清摄像机 高清摄像机
智能化子系统介绍 • 机房工程 • 装修/照明/变配电/动力监控/防雷/接地/UPS电池/气体消防(大型) • 精密空调/漏水测试
智能化子系统介绍 • 机房工程 • 针对消控中心内部 • 各系统机柜、操作台
智能化子系统介绍 • 机房工程
智能化子系统介绍 • 消防自动化 FA 消防自动化 消防报警及公共广播系统
智能化子系统介绍 • 背景音乐系统 • 背景音乐的主要作用是掩盖噪声并创造一种轻松和谐的听觉气氛。对不同的区域进行不同内容的广播。还可以起到宣传、播放通知、找人等作用。 • 公共广播的火灾事故广播功能作为火灾报警及联动系统在紧急状态下用以指挥、疏散人群的广播设施,在建筑弱电的设计中有举足轻重的作用。
桥架管线工程 智能化子系统介绍
智能化子系统介绍 • 机房工程
具有行业特点的系统 • 小区楼宇对讲
具有行业特点的系统 • 医院的ICU监护、探视
具有行业特点的系统 • 医用对讲
具有行业特点的系统 • 医院排队叫号
具有行业特点的系统 • 治安卡口
具有行业特点的系统 • 电子警察

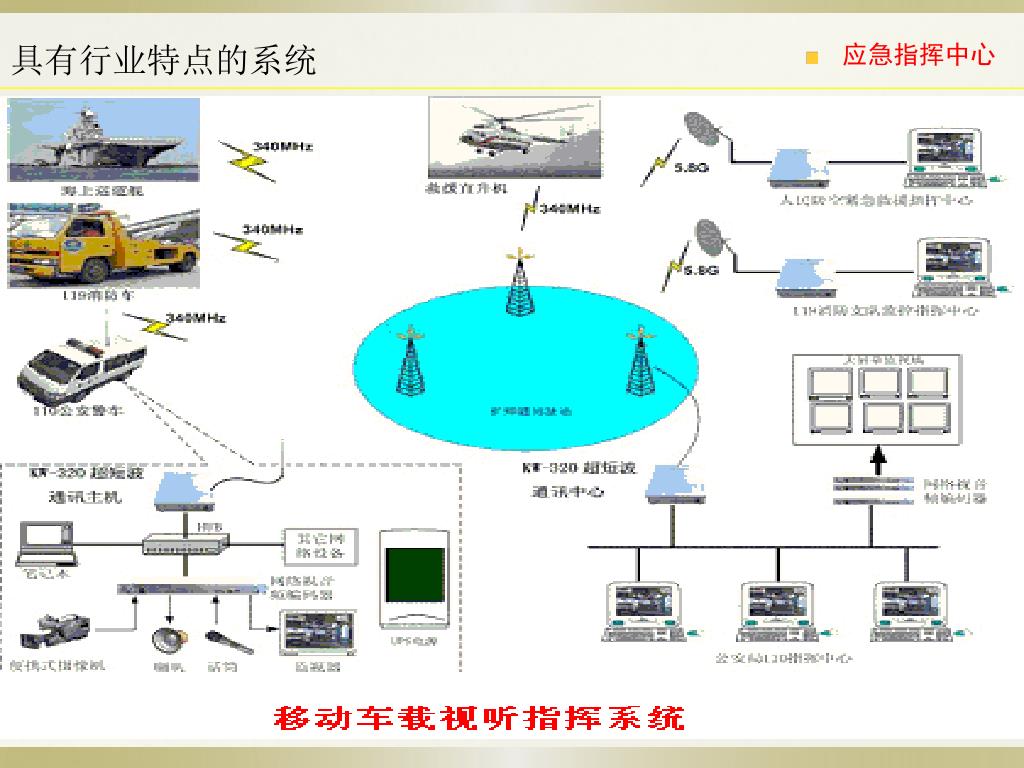

具有行业特点的系统 • 应急指挥中心
智能化设计与施工 设计施工规范 • 建设[1997]290 建筑智能化系统工程设计管理暂行规定 • 《智能建筑设计标准》GB/T50314-2006 • 《智能建筑弱电工程设计施工图集》97*700 • 《安全防范工程技术规范》GB 50348-2004 • 《智能建筑工程质量验收规范》GB50339-2003 • 《建筑智能化系统工程技术标准》DB32/181-1998 • 《建筑电气工程施工质量验收规范》GB 50303-2002 • 《民用闭路监视电视系统工程技术规范》GB50198-94 • 《建筑智能化系统工程检测规程》DB32/365-1999 • 《安全防范工程程序与要求》GA/T75-94 • 《安全防范系统通用图形符号》GA/T74-94 • 《安全防范系统通用图形符号》GA7401 • 《防盗报警控制器通用技术》GB12633-90 • 《工业企业通讯设计规范》GBJ42-81 • 《LED显示屏通用规范》SJ/T 11141-1997 • 《LED显示屏检测方法》 • 《关于显示终端标准》ISO-9244 • 《民用建筑电气设计规范》JGJ/T16-92 • 《机械设备安装工程施工及验收通用规范》GB50231-98 • 《电气装置安装工程施工及验收规范》GBJ232-82 • 《建筑物防雷设计规范》GB 50057-94 • 《建筑物电子信息系统防雷技术规范》GB 50343-2004
智能化设计与施工 设计流程 整个工程的施工必须经过实地考察、业主交流、方案、图纸、清单设计、方案 评审等阶段进行。 现场调研 确定业主需求 设计大纲制订 功能需求交流 点表、清单 组建设计团队 图纸设计 方案撰写 方案初步评审 方案修改及细化 方案最终评审 交付业主正式发标
智能化设计与施工 施工流程 整个工程的施工必须经过实地考察、业主交流、方案、图纸、清单设计、方案 评审等阶段进行。 现场调研 业主方确定方案和图纸 签订合同 现场施工设计 设备安装 设备材料到场 管线基础 设备调试 试运行 公司内部验收 交验系统技术资料 交付业主正式验收
