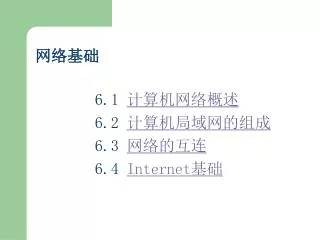

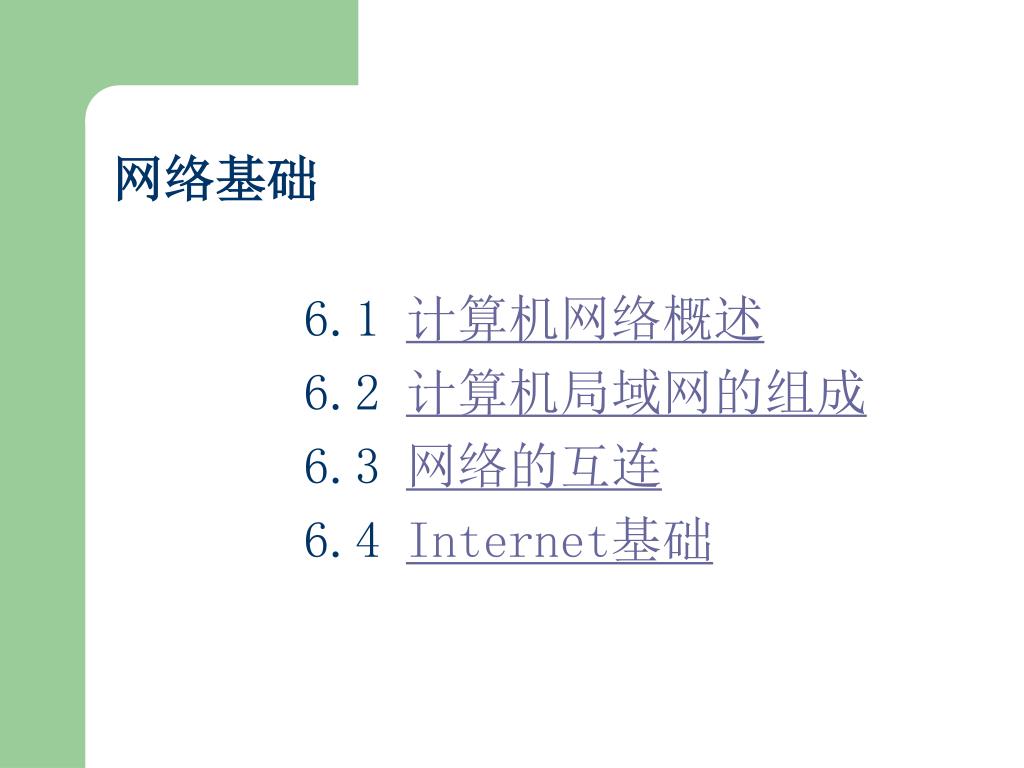

  1. 网络基础 6.1 计算机网络概述 6.2 计算机局域网的组成 6.3 网络的互连 6.4 Internet基础

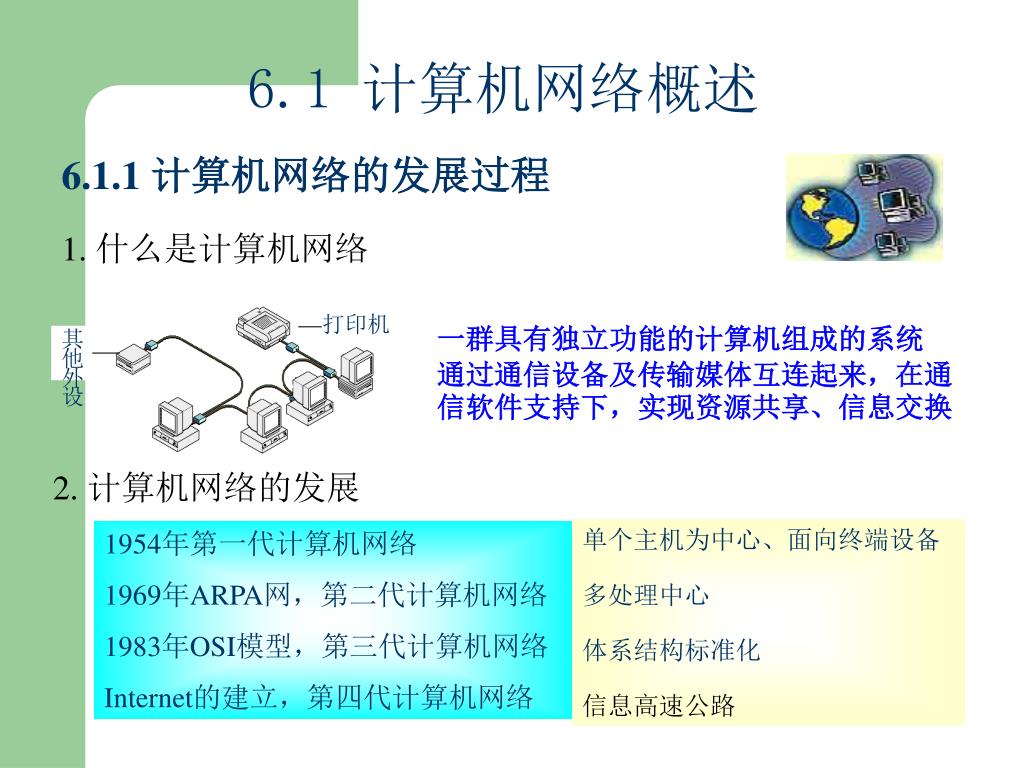

  2. 打印机 其他外设 6.1.1 计算机网络的发展过程 1. 什么是计算机网络 6.1 计算机网络概述 一群具有独立功能的计算机组成的系统 通过通信设备及传输媒体互连起来，在通信软件支持下，实现资源共享、信息交换 2. 计算机网络的发展 单个主机为中心、面向终端设备 多处理中心 体系结构标准化 信息高速公路 1954年第一代计算机网络 1969年ARPA网，第二代计算机网络 1983年OSI模型，第三代计算机网络 Internet的建立，第四代计算机网络

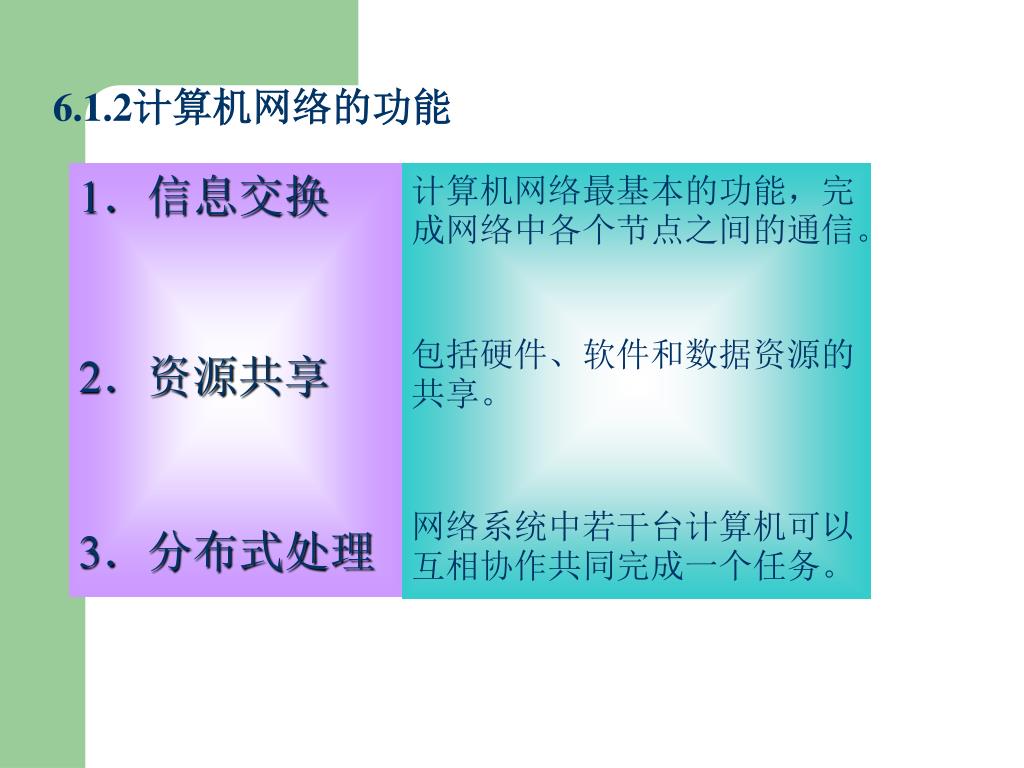

  3. 6.1.2计算机网络的功能 1．信息交换 2．资源共享 3．分布式处理 计算机网络最基本的功能，完成网络中各个节点之间的通信。 包括硬件、软件和数据资源的共享。 网络系统中若干台计算机可以互相协作共同完成一个任务。

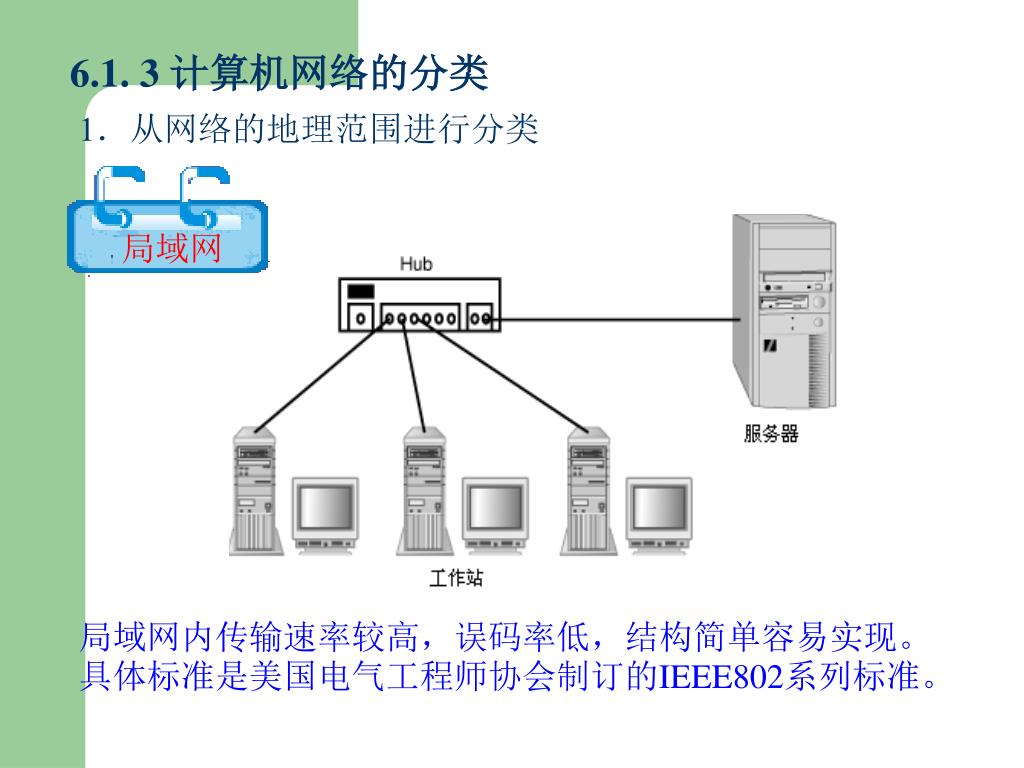

  4. 局域网 6.1. 3 计算机网络的分类 1．从网络的地理范围进行分类 局域网内传输速率较高，误码率低，结构简单容易实现。 具体标准是美国电气工程师协会制订的IEEE802系列标准。

  5. 城域网 广域网 它的通信传输装置和媒体一般由电信部门提供。 在一个学校范围内的计算机网络通常我们称为校园网。实质上它是由若干个局域网连接构成的一个规模较大的局域网，也可视校园网为一种介于普通局域网和城域网之间规模较大的、结构较复杂的局域网络。

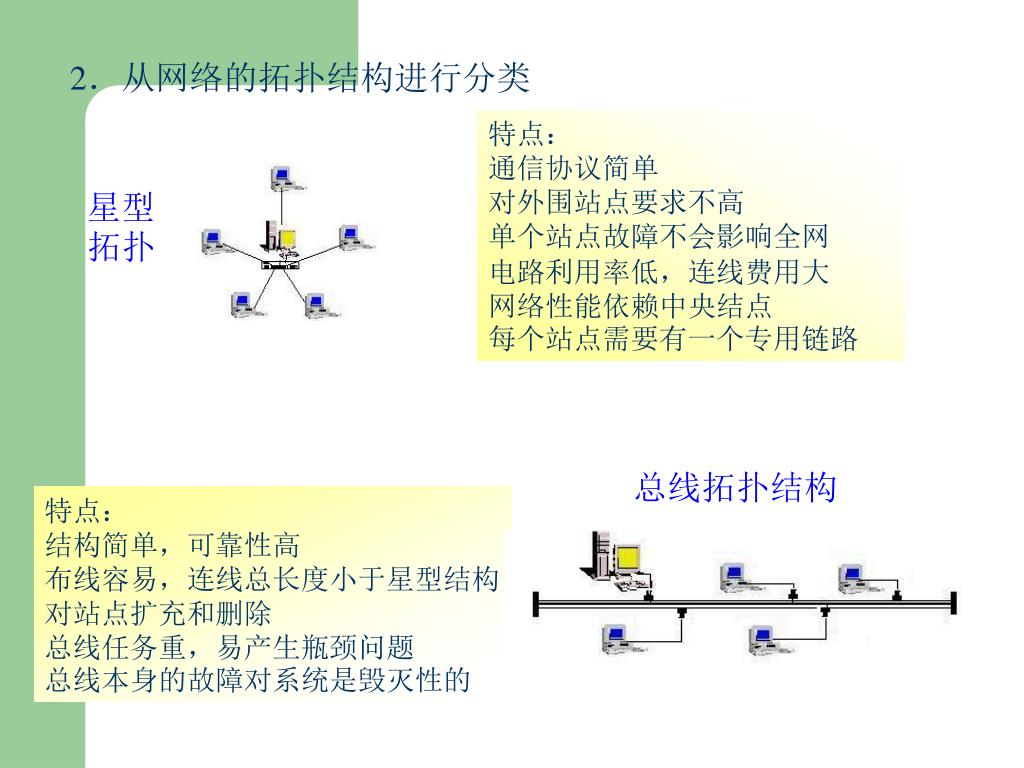

  6. 2．从网络的拓扑结构进行分类 特点： 通信协议简单 对外围站点要求不高 单个站点故障不会影响全网 电路利用率低，连线费用大 网络性能依赖中央结点 每个站点需要有一个专用链路 星型拓扑 总线拓扑结构 特点： 结构简单，可靠性高 布线容易，连线总长度小于星型结构 对站点扩充和删除 总线任务重，易产生瓶颈问题 总线本身的故障对系统是毁灭性的

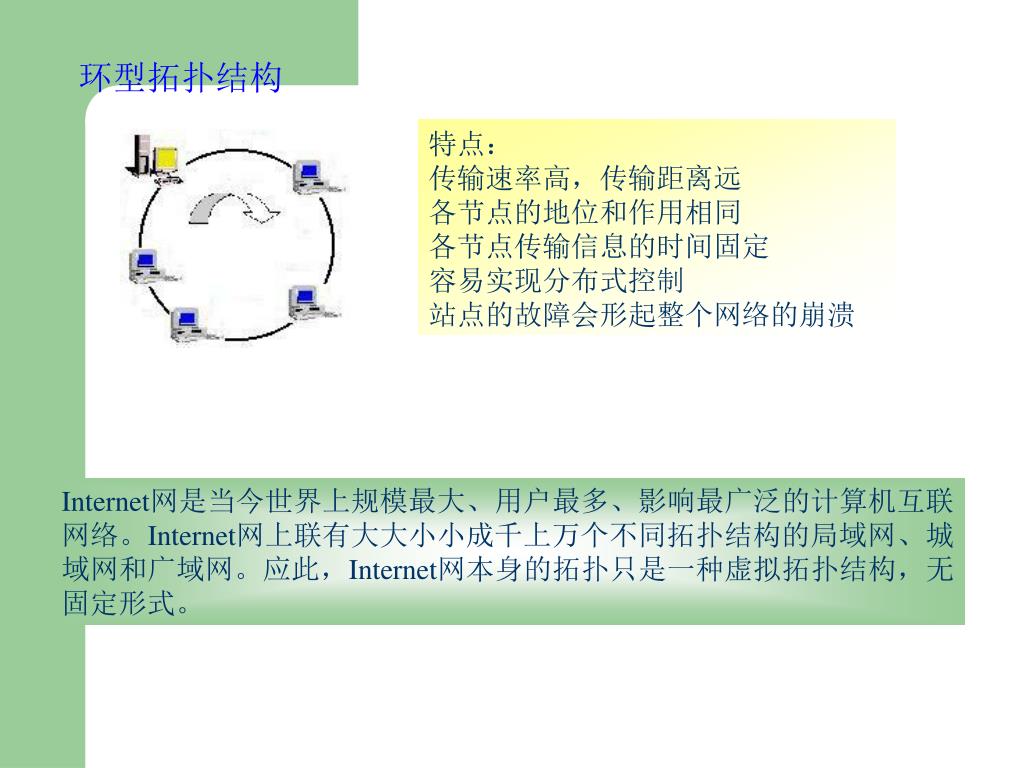

  7. 环型拓扑结构 特点： 传输速率高，传输距离远 各节点的地位和作用相同 各节点传输信息的时间固定 容易实现分布式控制 站点的故障会形起整个网络的崩溃 Internet网是当今世界上规模最大、用户最多、影响最广泛的计算机互联网络。Internet网上联有大大小小成千上万个不同拓扑结构的局域网、城域网和广域网。应此，Internet网本身的拓扑只是一种虚拟拓扑结构，无固定形式。

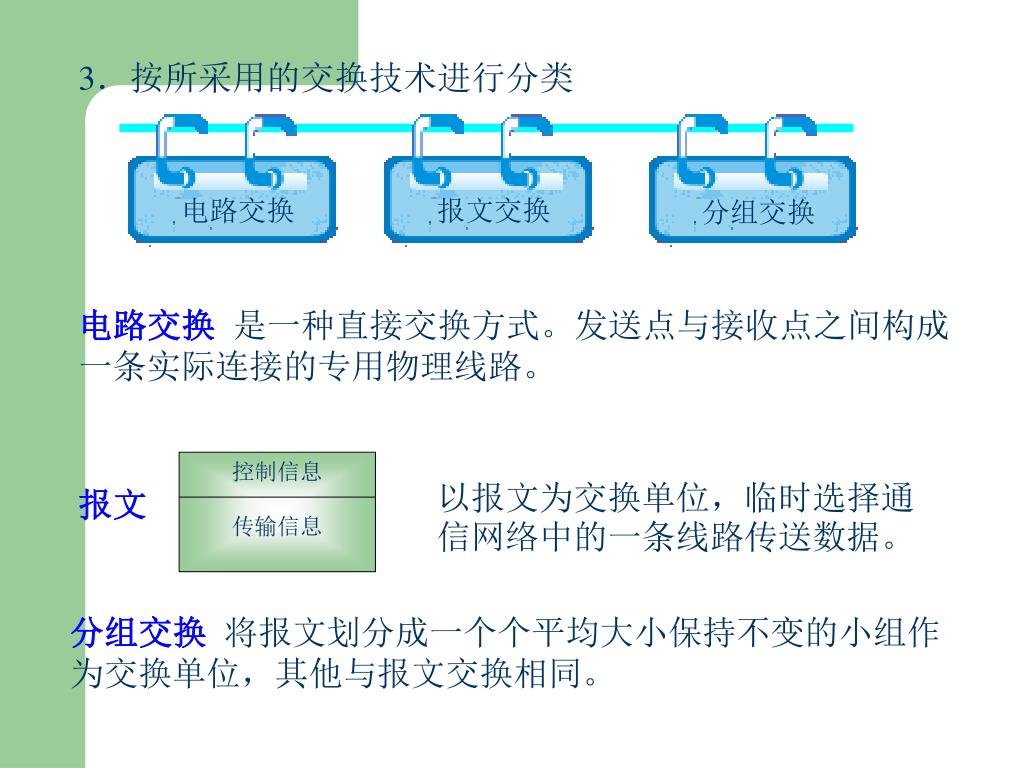

  8. 电路交换 报文交换 分组交换 控制信息 传输信息 3．按所采用的交换技术进行分类 电路交换是一种直接交换方式。发送点与接收点之间构成一条实际连接的专用物理线路。 以报文为交换单位，临时选择通信网络中的一条线路传送数据。 报文 分组交换将报文划分成一个个平均大小保持不变的小组作为交换单位，其他与报文交换相同。

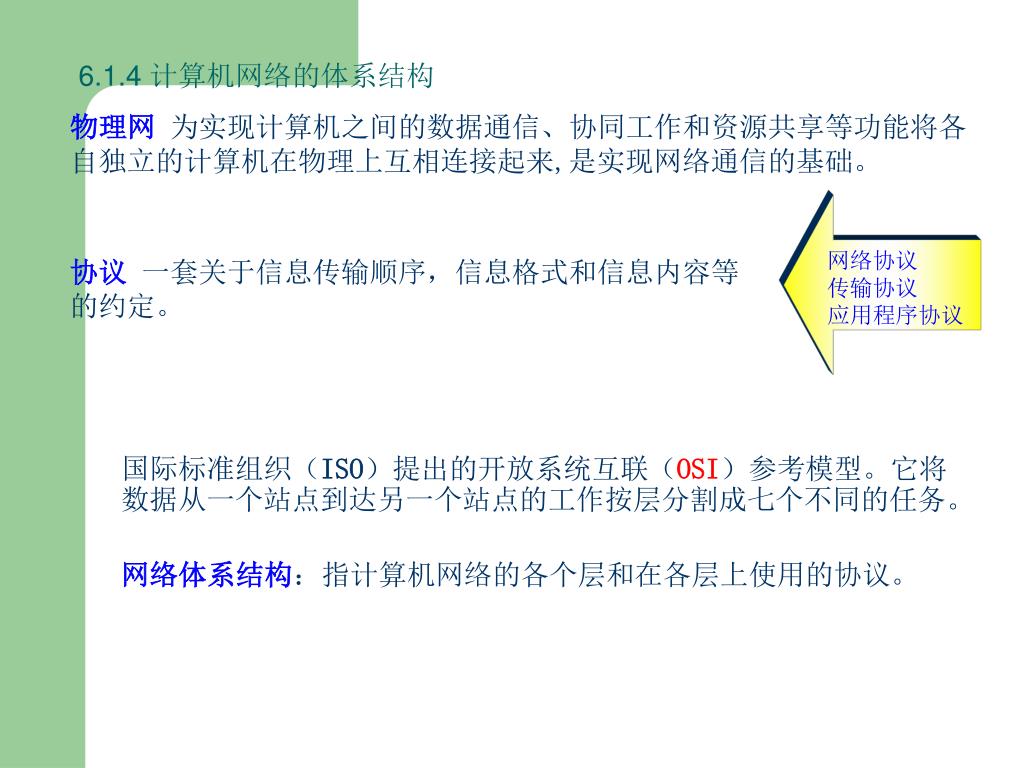

  9. 6.1.4 计算机网络的体系结构 物理网为实现计算机之间的数据通信、协同工作和资源共享等功能将各自独立的计算机在物理上互相连接起来,是实现网络通信的基础。 网络协议 传输协议 应用程序协议 协议一套关于信息传输顺序，信息格式和信息内容等的约定。 国际标准组织（ISO）提出的开放系统互联（OSI）参考模型。它将数据从一个站点到达另一个站点的工作按层分割成七个不同的任务。 网络体系结构：指计算机网络的各个层和在各层上使用的协议。

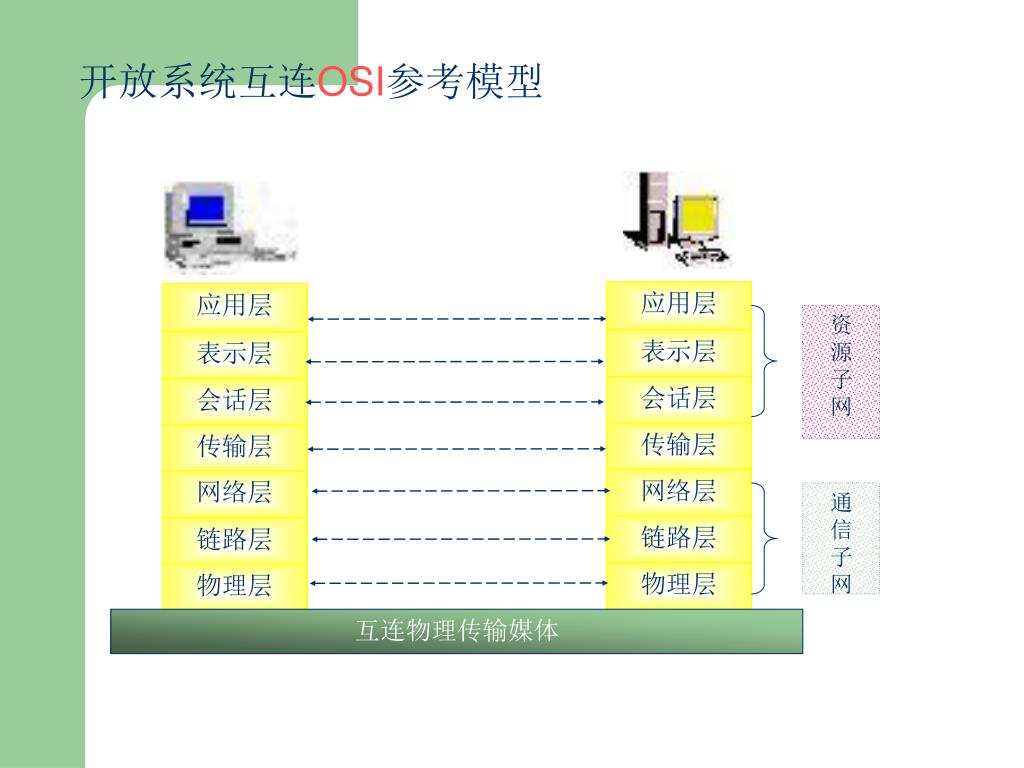

  10. 应用层 应用层 资 源 子 网 表示层 表示层 会话层 会话层 传输层 传输层 网络层 网络层 通 信 子 网 链路层 链路层 物理层 物理层 互连物理传输媒体 开放系统互连OSI参考模型

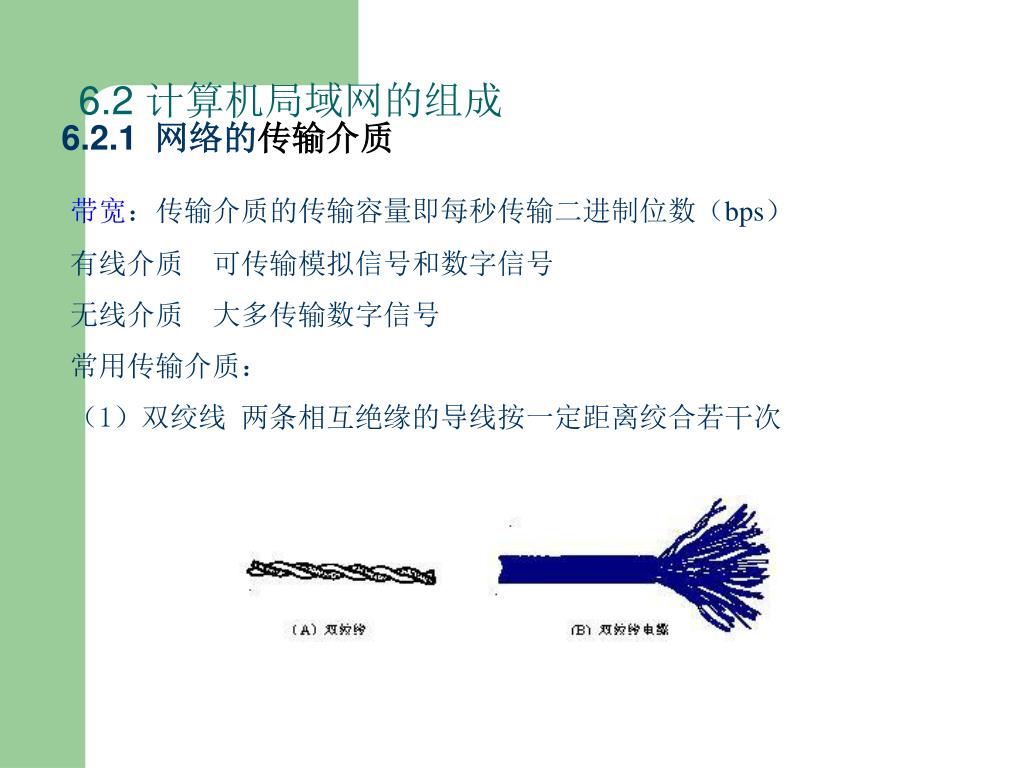

  11. 6.2 计算机局域网的组成 带宽：传输介质的传输容量即每秒传输二进制位数（bps） 有线介质 可传输模拟信号和数字信号 无线介质 大多传输数字信号 常用传输介质： （1）双绞线 两条相互绝缘的导线按一定距离绞合若干次 6.2.1网络的传输介质

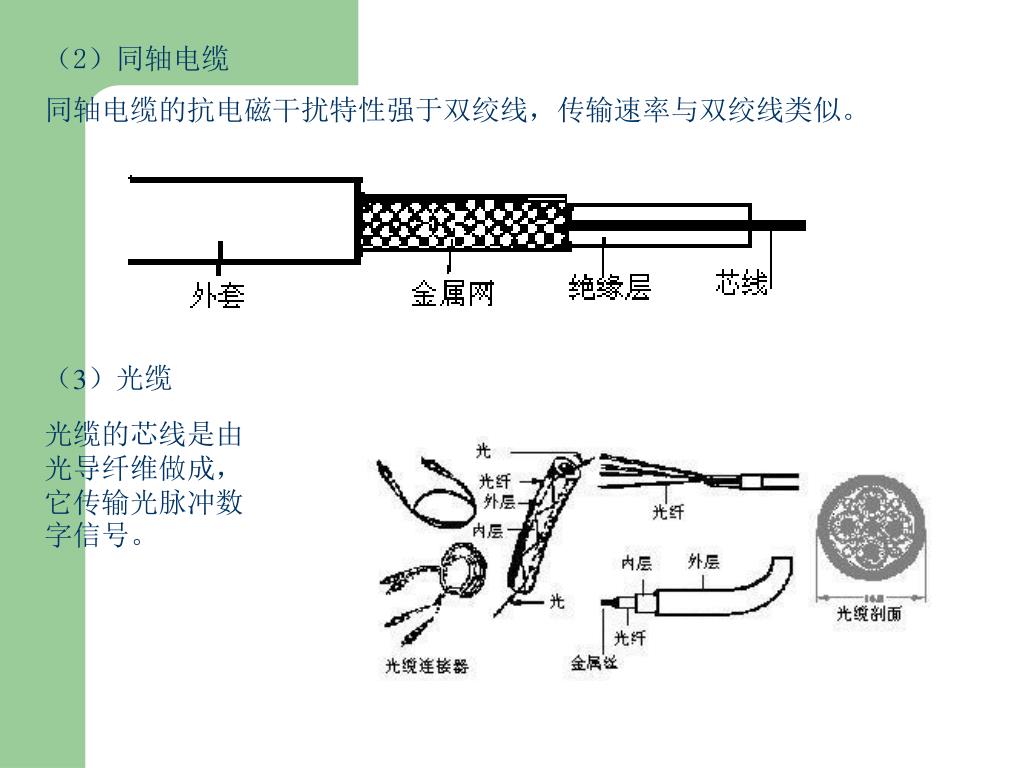

  12. （2）同轴电缆 同轴电缆的抗电磁干扰特性强于双绞线，传输速率与双绞线类似。 （3）光缆 光缆的芯线是由光导纤维做成，它传输光脉冲数字信号。

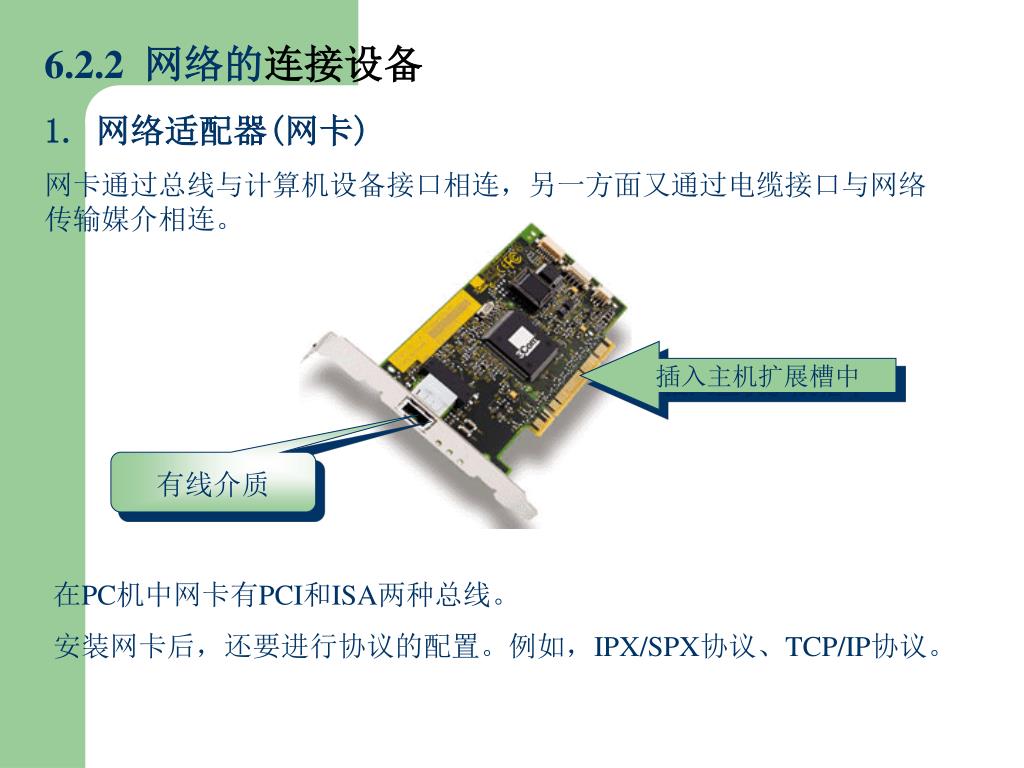

  13. 插入主机扩展槽中 有线介质 6.2.2网络的连接设备 1. 网络适配器(网卡) 网卡通过总线与计算机设备接口相连，另一方面又通过电缆接口与网络传输媒介相连。 在PC机中网卡有PCI和ISA两种总线。 安装网卡后，还要进行协议的配置。例如，IPX/SPX协议、TCP/IP协议。

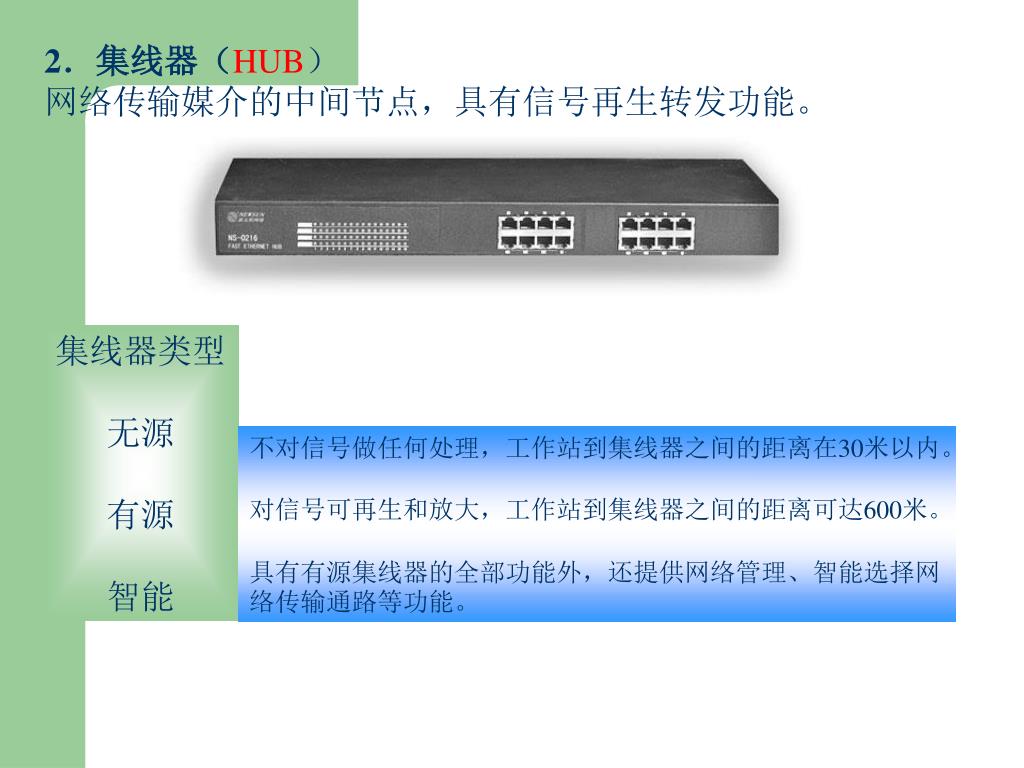

  14. 2．集线器（HUB） 网络传输媒介的中间节点，具有信号再生转发功能。 集线器类型 无源 有源 智能 不对信号做任何处理，工作站到集线器之间的距离在30米以内。 对信号可再生和放大，工作站到集线器之间的距离可达600米。 具有有源集线器的全部功能外，还提供网络管理、智能选择网络传输通路等功能。

  15. 中心站（服务器） 提供共享资源 工作站（客户机） 用户入网操作的节点 主体设备（HOST） 文件服务器 域名服务器 打印服务器 通信服务器 常用 服务器 6.2.3 网络的主体设备

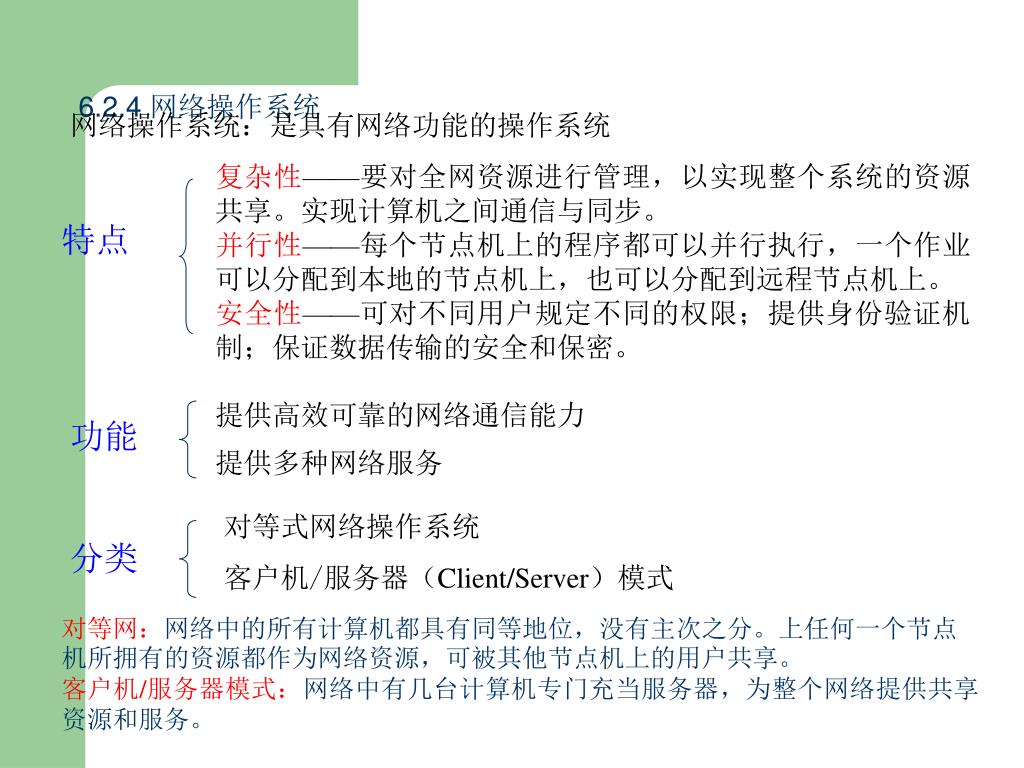

  16. 复杂性——要对全网资源进行管理，以实现整个系统的资源共享。实现计算机之间通信与同步。复杂性——要对全网资源进行管理，以实现整个系统的资源共享。实现计算机之间通信与同步。 并行性——每个节点机上的程序都可以并行执行，一个作业可以分配到本地的节点机上，也可以分配到远程节点机上。 安全性——可对不同用户规定不同的权限；提供身份验证机制；保证数据传输的安全和保密。 特点 提供高效可靠的网络通信能力 提供多种网络服务 功能 对等式网络操作系统 客户机/服务器（Client/Server）模式 分类 6.2.4 网络操作系统 网络操作系统：是具有网络功能的操作系统 对等网：网络中的所有计算机都具有同等地位，没有主次之分。上任何一个节点机所拥有的资源都作为网络资源，可被其他节点机上的用户共享。 客户机/服务器模式：网络中有几台计算机专门充当服务器，为整个网络提供共享资源和服务。

  17. IBM 几种常用的网络操作系统

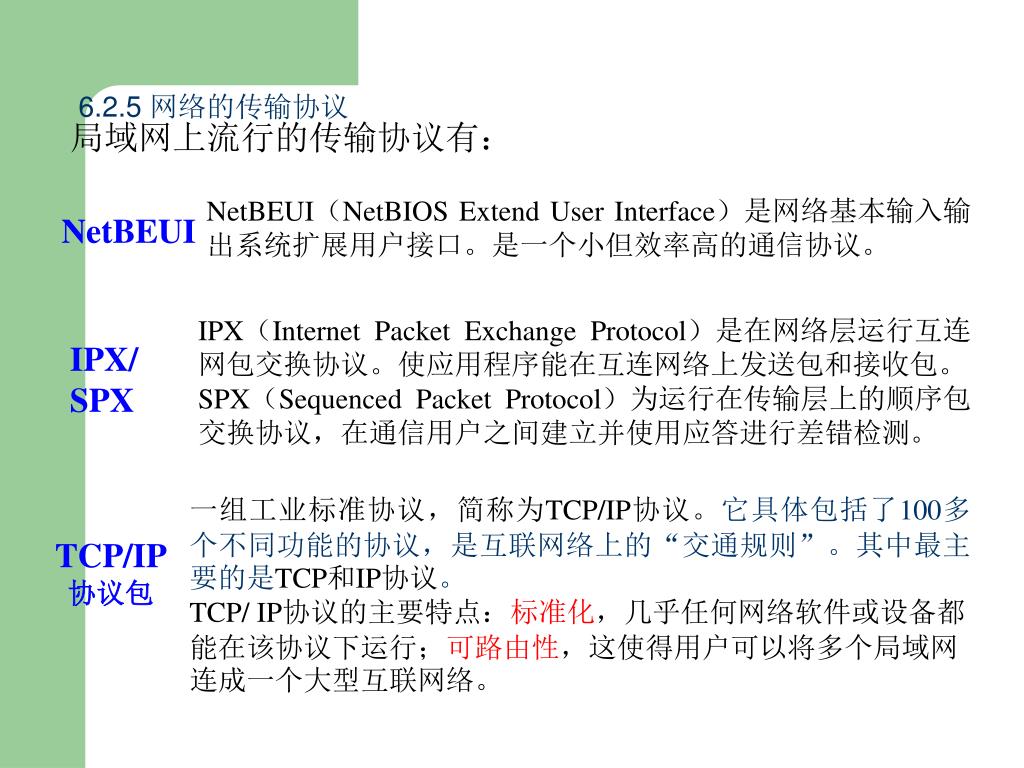

  18. 6.2.5 网络的传输协议 局域网上流行的传输协议有： NetBEUI（NetBIOS Extend User Interface）是网络基本输入输出系统扩展用户接口。是一个小但效率高的通信协议。 NetBEUI IPX（Internet Packet Exchange Protocol）是在网络层运行互连网包交换协议。使应用程序能在互连网络上发送包和接收包。 SPX（Sequenced Packet Protocol）为运行在传输层上的顺序包交换协议，在通信用户之间建立并使用应答进行差错检测。 IPX/SPX 一组工业标准协议，简称为TCP/IP协议。它具体包括了100多个不同功能的协议，是互联网络上的“交通规则”。其中最主要的是TCP和IP协议。 TCP/ IP协议的主要特点：标准化，几乎任何网络软件或设备都能在该协议下运行；可路由性，这使得用户可以将多个局域网连成一个大型互联网络。 TCP/IP协议包

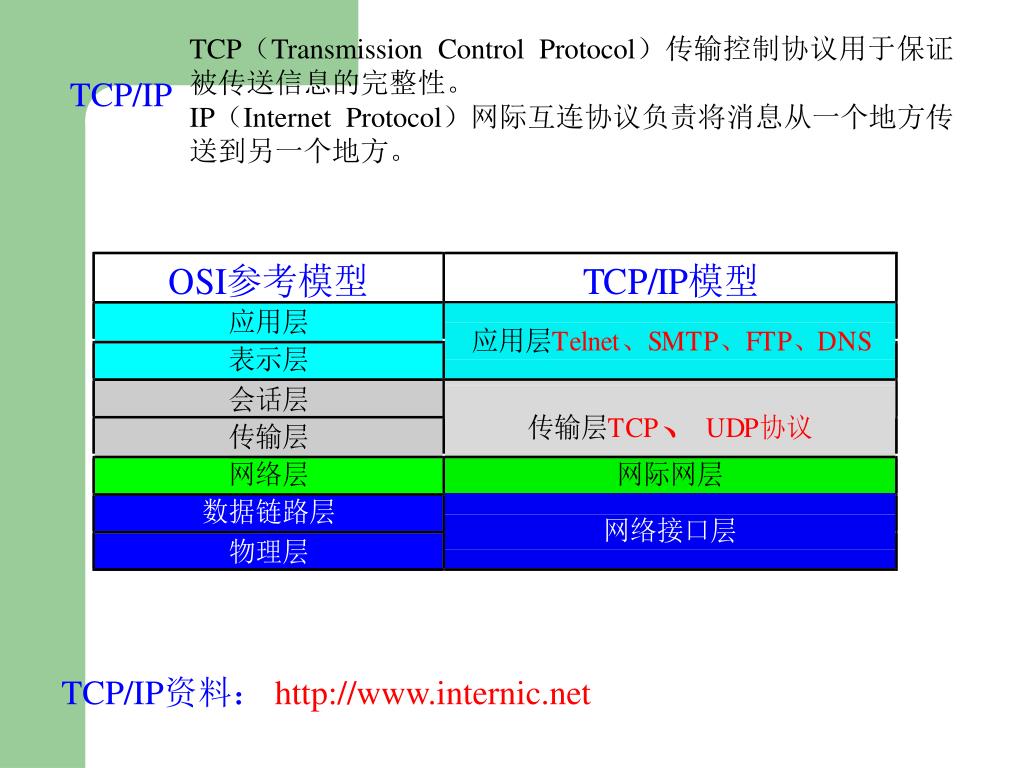

  19. TCP（Transmission Control Protocol）传输控制协议用于保证被传送信息的完整性。 IP（Internet Protocol）网际互连协议负责将消息从一个地方传送到另一个地方。 TCP/IP TCP/IP资料：http://www.internic.net

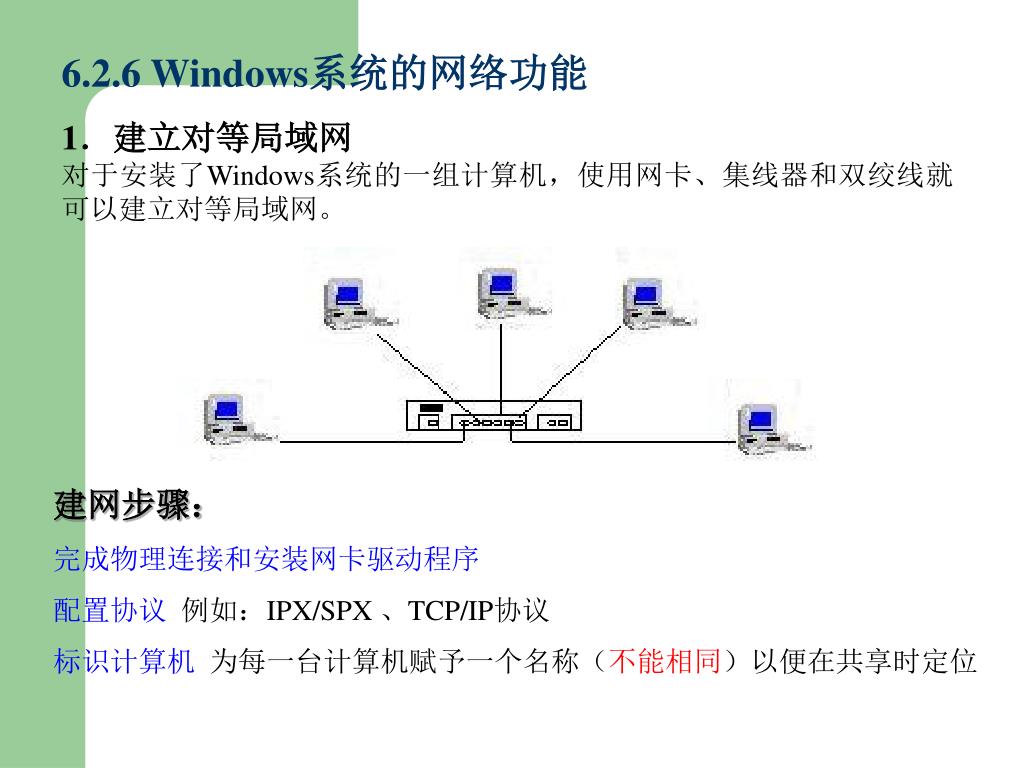

  20. 6.2.6 Windows系统的网络功能 1．建立对等局域网 对于安装了Windows系统的一组计算机，使用网卡、集线器和双绞线就可以建立对等局域网。 建网步骤： 完成物理连接和安装网卡驱动程序 配置协议 例如：IPX/SPX 、TCP/IP协议 标识计算机 为每一台计算机赋予一个名称（不能相同）以便在共享时定位

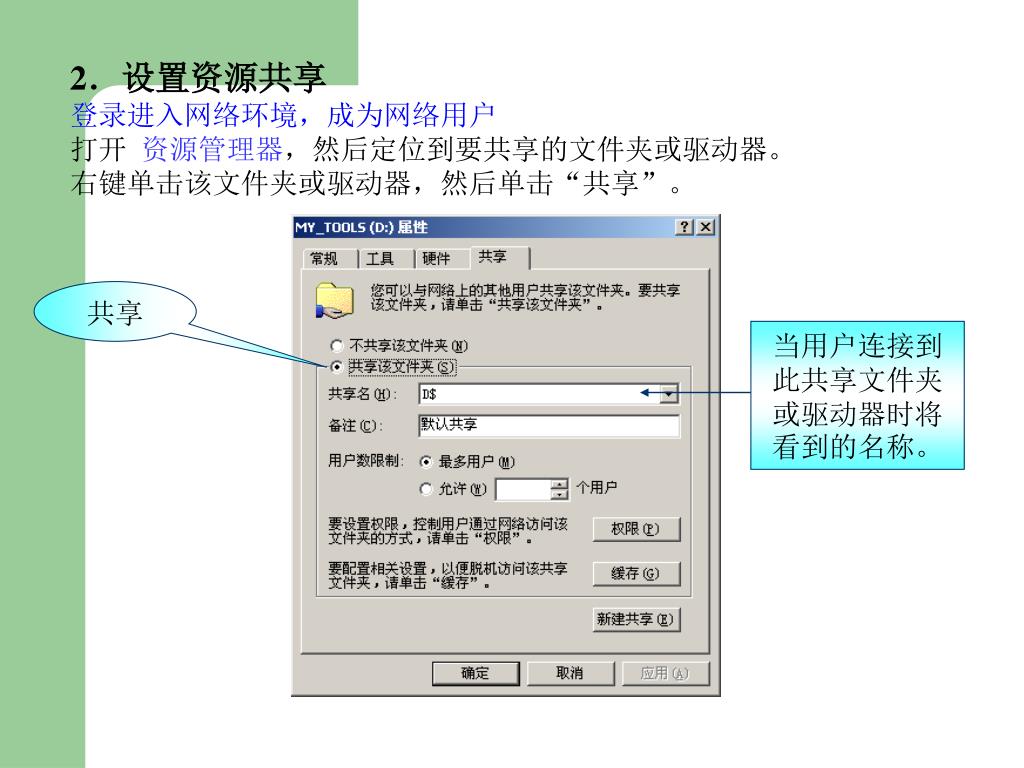

  21. 当用户连接到此共享文件夹或驱动器时将看到的名称。 2．设置资源共享 登录进入网络环境，成为网络用户 打开 资源管理器，然后定位到要共享的文件夹或驱动器。 右键单击该文件夹或驱动器，然后单击“共享”。 共享

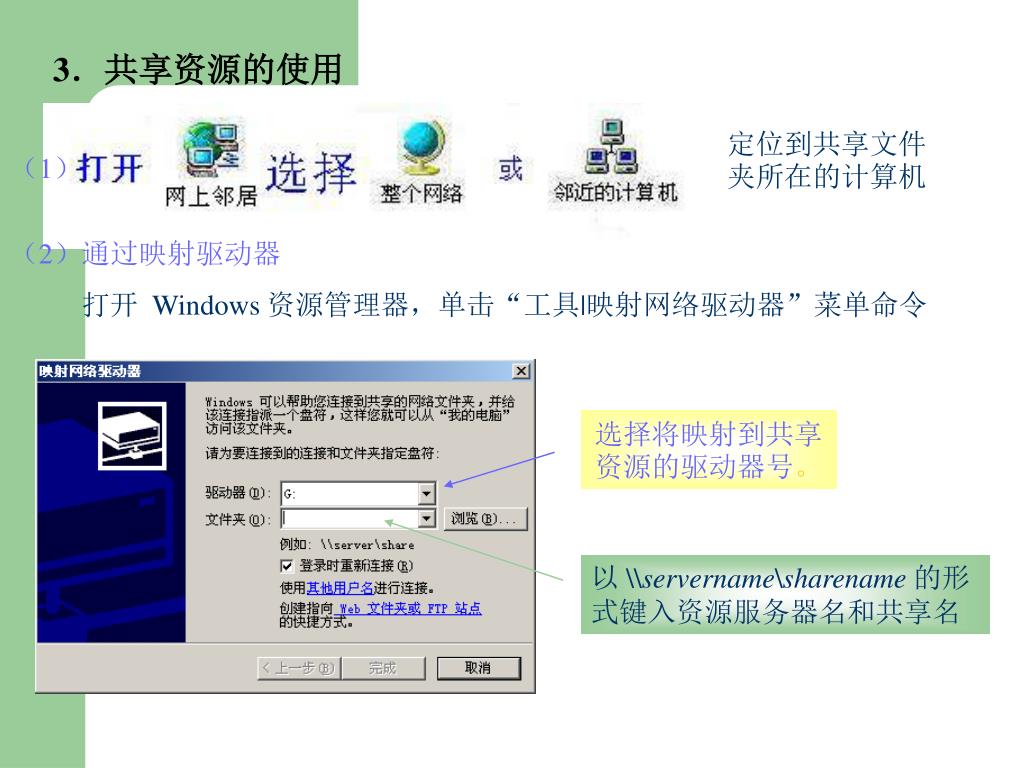

  22. 定位到共享文件夹所在的计算机 （1） 3．共享资源的使用 （2）通过映射驱动器 打开 Windows 资源管理器，单击“工具|映射网络驱动器”菜单命令 选择将映射到共享资源的驱动器号。 以 \\servername\sharename的形式键入资源服务器名和共享名

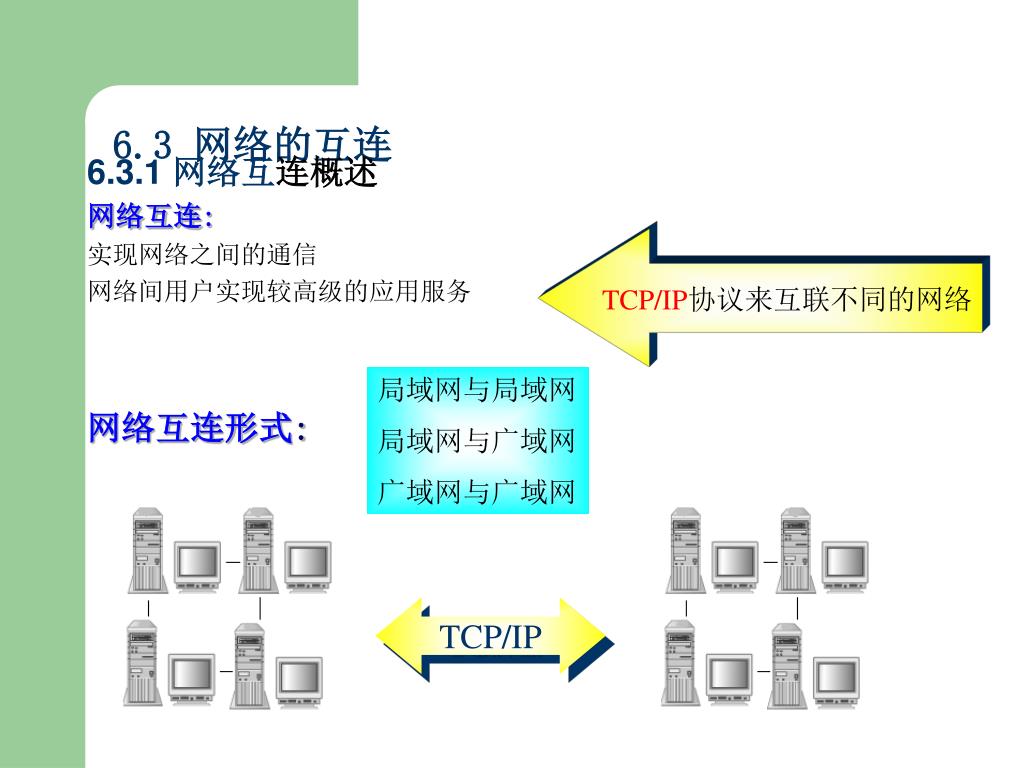

  23. TCP/IP 6.3 网络的互连 TCP/IP协议来互联不同的网络 6.3.1 网络互连概述 网络互连: 实现网络之间的通信 网络间用户实现较高级的应用服务 局域网与局域网 局域网与广域网 广域网与广域网 网络互连形式:

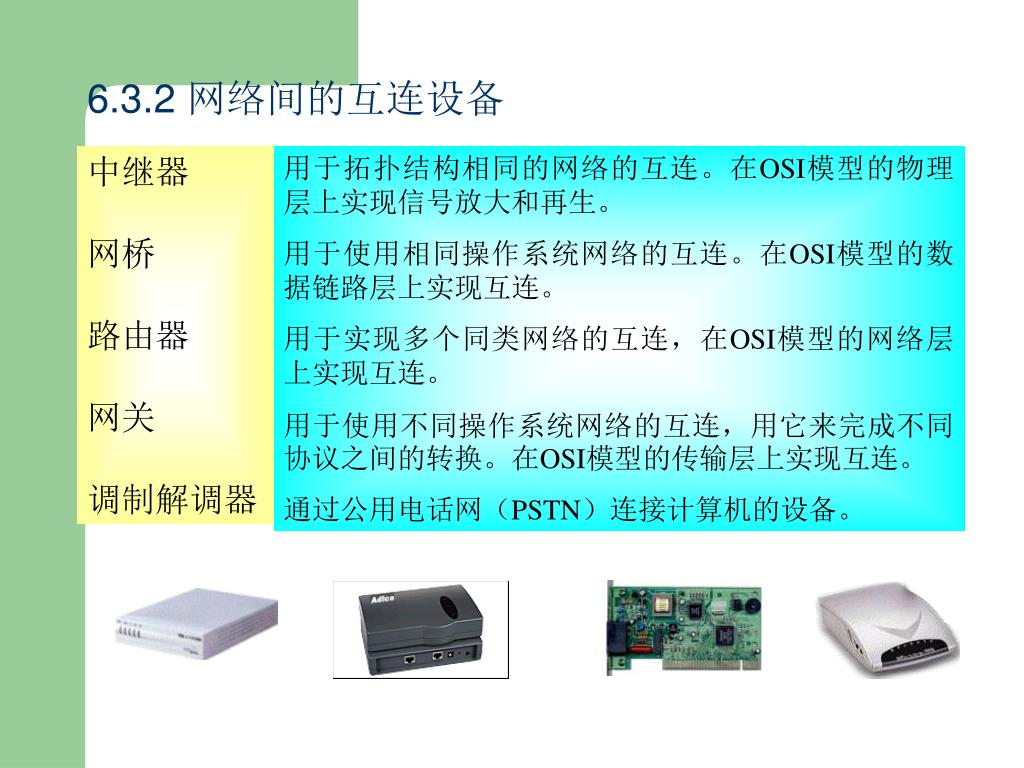

  24. 中继器 网桥 路由器 网关 调制解调器 用于拓扑结构相同的网络的互连。在OSI模型的物理层上实现信号放大和再生。 用于使用相同操作系统网络的互连。在OSI模型的数据链路层上实现互连。 用于实现多个同类网络的互连，在OSI模型的网络层上实现互连。 用于使用不同操作系统网络的互连，用它来完成不同协议之间的转换。在OSI模型的传输层上实现互连。 通过公用电话网（PSTN）连接计算机的设备。 6.3.2 网络间的互连设备

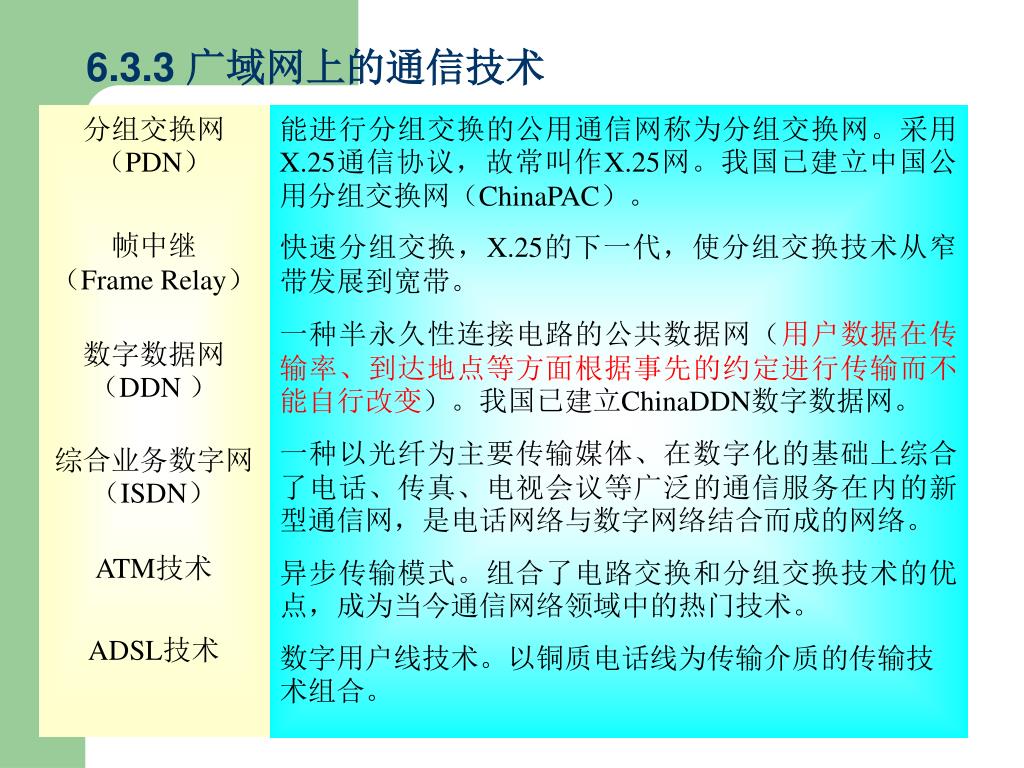

  25. 分组交换网（PDN） 帧中继 （Frame Relay） 数字数据网（DDN ） 综合业务数字网（ISDN） ATM技术 ADSL技术 能进行分组交换的公用通信网称为分组交换网。采用X.25通信协议，故常叫作X.25网。我国已建立中国公用分组交换网（ChinaPAC）。 快速分组交换，X.25的下一代，使分组交换技术从窄带发展到宽带。 一种半永久性连接电路的公共数据网（用户数据在传输率、到达地点等方面根据事先的约定进行传输而不能自行改变）。我国已建立ChinaDDN数字数据网。 一种以光纤为主要传输媒体、在数字化的基础上综合了电话、传真、电视会议等广泛的通信服务在内的新型通信网，是电话网络与数字网络结合而成的网络。 异步传输模式。组合了电路交换和分组交换技术的优点，成为当今通信网络领域中的热门技术。 数字用户线技术。以铜质电话线为传输介质的传输技术组合。 6.3.3 广域网上的通信技术

  26. ISDN网综合业务连接示意

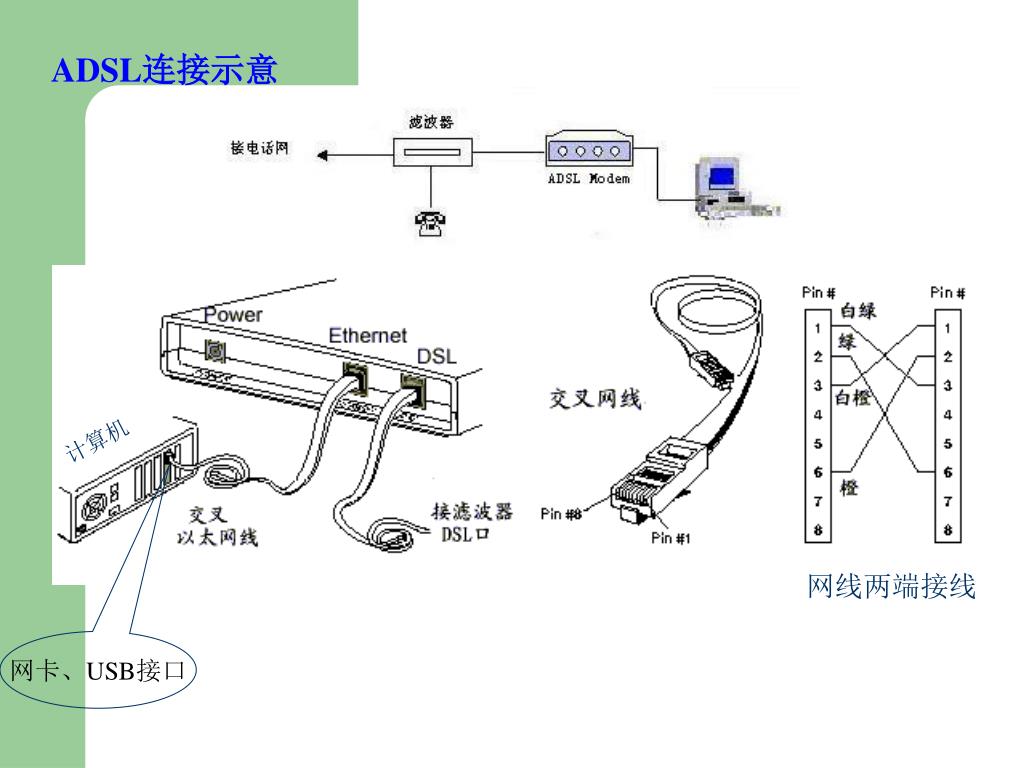

  27. 网卡、USB接口 ADSL连接示意 计算机 网线两端接线

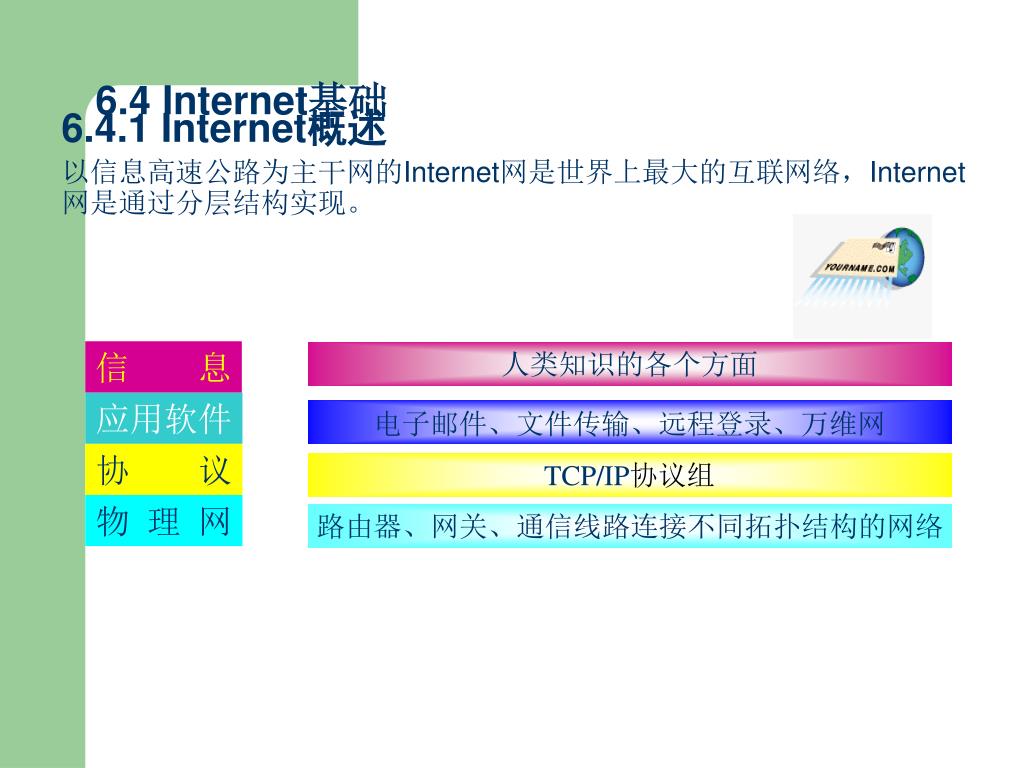

  28. 信 息 人类知识的各个方面 应用软件 电子邮件、文件传输、远程登录、万维网 协 议 TCP/IP协议组 物 理 网 路由器、网关、通信线路连接不同拓扑结构的网络 6.4 Internet基础 6.4.1 Internet概述 以信息高速公路为主干网的Internet网是世界上最大的互联网络，Internet网是通过分层结构实现。

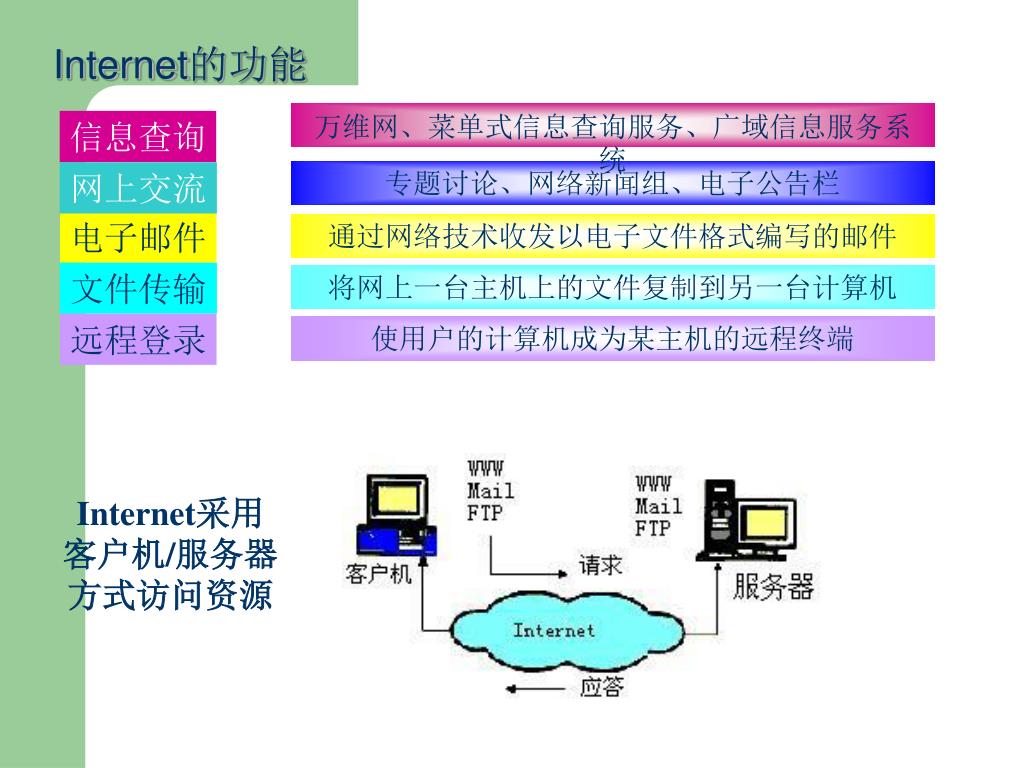

  29. 万维网、菜单式信息查询服务、广域信息服务系统万维网、菜单式信息查询服务、广域信息服务系统 专题讨论、网络新闻组、电子公告栏 通过网络技术收发以电子文件格式编写的邮件 将网上一台主机上的文件复制到另一台计算机 使用户的计算机成为某主机的远程终端 信息查询 网上交流 电子邮件 文件传输 远程登录 Internet的功能 Internet采用客户机/服务器方式访问资源

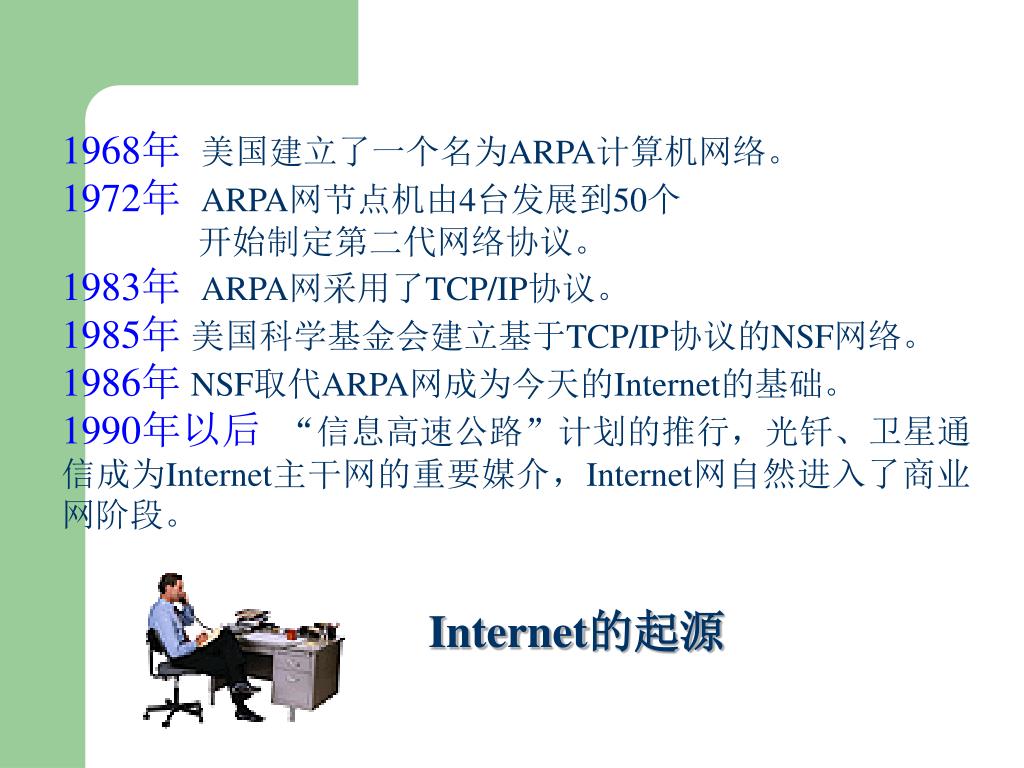

  30. 1968年 美国建立了一个名为ARPA计算机网络。 1972年 ARPA网节点机由4台发展到50个 开始制定第二代网络协议。 1983年ARPA网采用了TCP/IP协议。 1985年 美国科学基金会建立基于TCP/IP协议的NSF网络。 1986年 NSF取代ARPA网成为今天的Internet的基础。 1990年以后 “信息高速公路”计划的推行，光钎、卫星通信成为Internet主干网的重要媒介，Internet网自然进入了商业网阶段。 Internet的起源

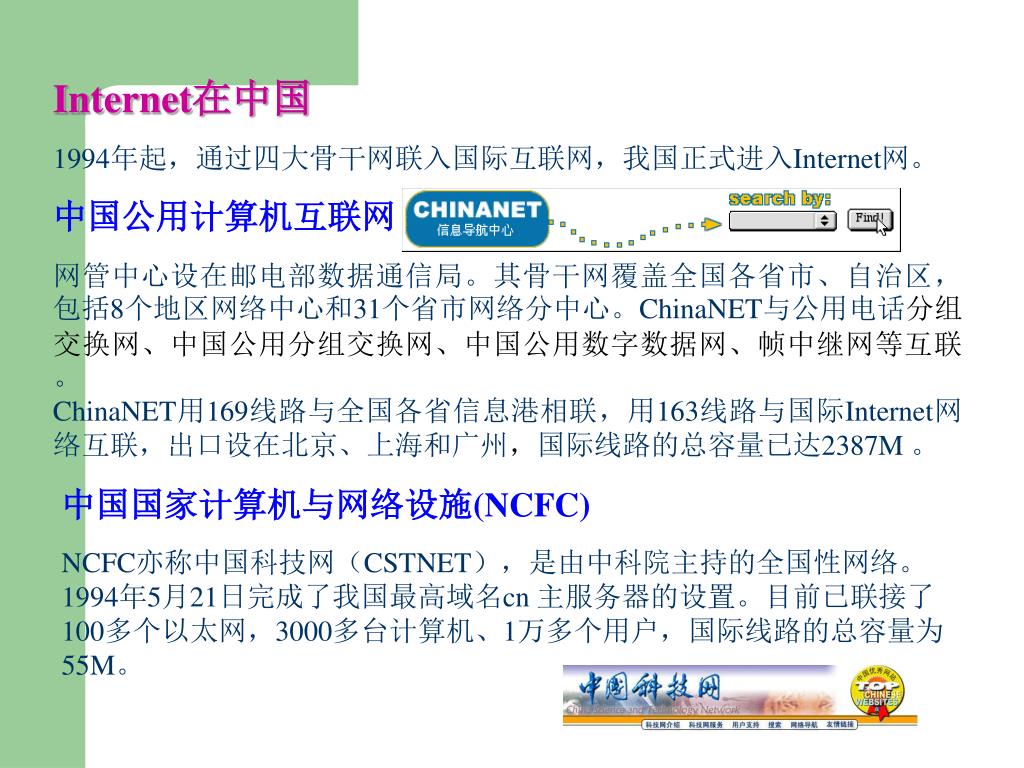

  31. Internet在中国 1994年起，通过四大骨干网联入国际互联网，我国正式进入Internet网。 中国公用计算机互联网（ChinaNET） 网管中心设在邮电部数据通信局。其骨干网覆盖全国各省市、自治区，包括8个地区网络中心和31个省市网络分中心。ChinaNET与公用电话分组交换网、中国公用分组交换网、中国公用数字数据网、帧中继网等互联。 ChinaNET用169线路与全国各省信息港相联，用163线路与国际Internet网络互联，出口设在北京、上海和广州，国际线路的总容量已达2387M 。 中国国家计算机与网络设施(NCFC) NCFC亦称中国科技网（CSTNET），是由中科院主持的全国性网络。1994年5月21日完成了我国最高域名cn 主服务器的设置。目前已联接了100多个以太网，3000多台计算机、1万多个用户，国际线路的总容量为55M。

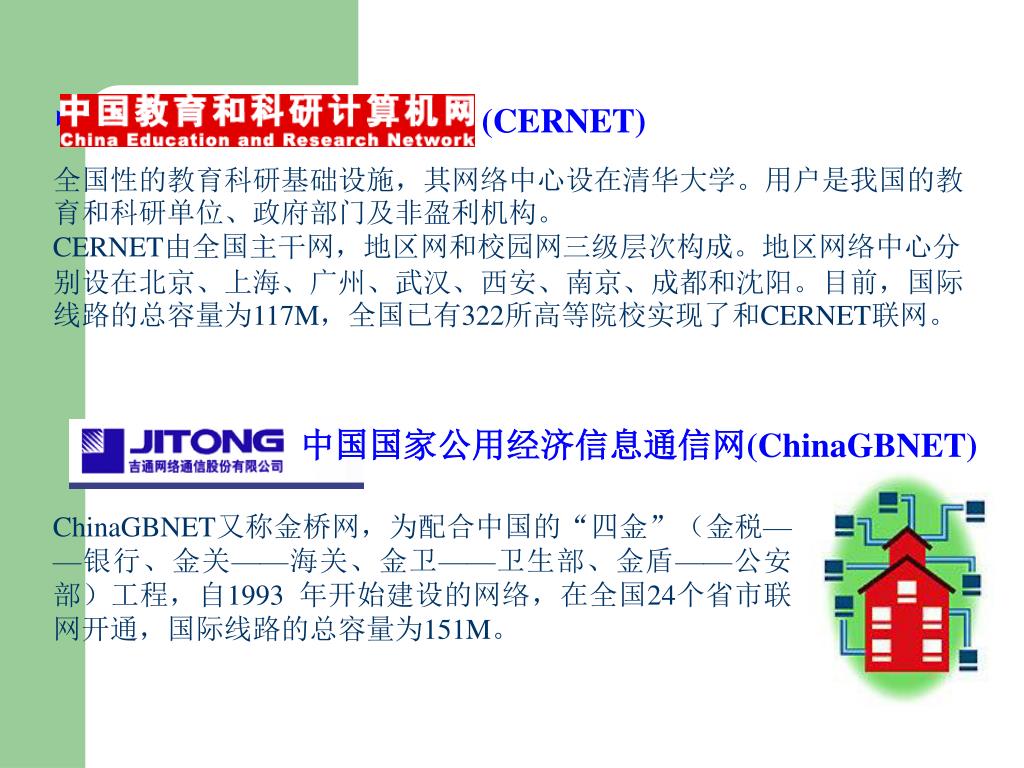

  32. 中国教育和科研计算机网 (CERNET) 全国性的教育科研基础设施，其网络中心设在清华大学。用户是我国的教育和科研单位、政府部门及非盈利机构。 CERNET由全国主干网，地区网和校园网三级层次构成。地区网络中心分别设在北京、上海、广州、武汉、西安、南京、成都和沈阳。目前，国际线路的总容量为117M，全国已有322所高等院校实现了和CERNET联网。 中国国家公用经济信息通信网(ChinaGBNET) ChinaGBNET又称金桥网，为配合中国的“四金”（金税——银行、金关——海关、金卫——卫生部、金盾——公安部）工程，自1993 年开始建设的网络，在全国24个省市联网开通，国际线路的总容量为151M。

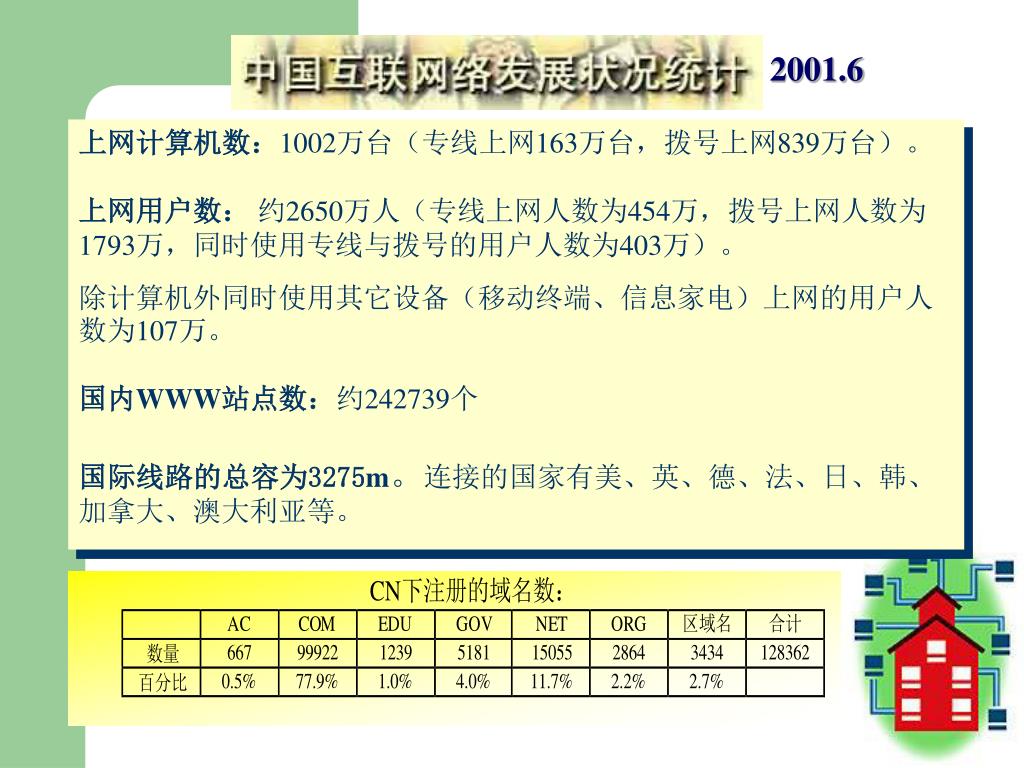

  33. 2001.6 上网计算机数：1002万台（专线上网163万台，拨号上网839万台）。 上网用户数： 约2650万人（专线上网人数为454万，拨号上网人数为1793万，同时使用专线与拨号的用户人数为403万）。 除计算机外同时使用其它设备（移动终端、信息家电）上网的用户人数为107万。 国内WWW站点数：约242739个 国际线路的总容为3275m。连接的国家有美、英、德、法、日、韩、加拿大、澳大利亚等。

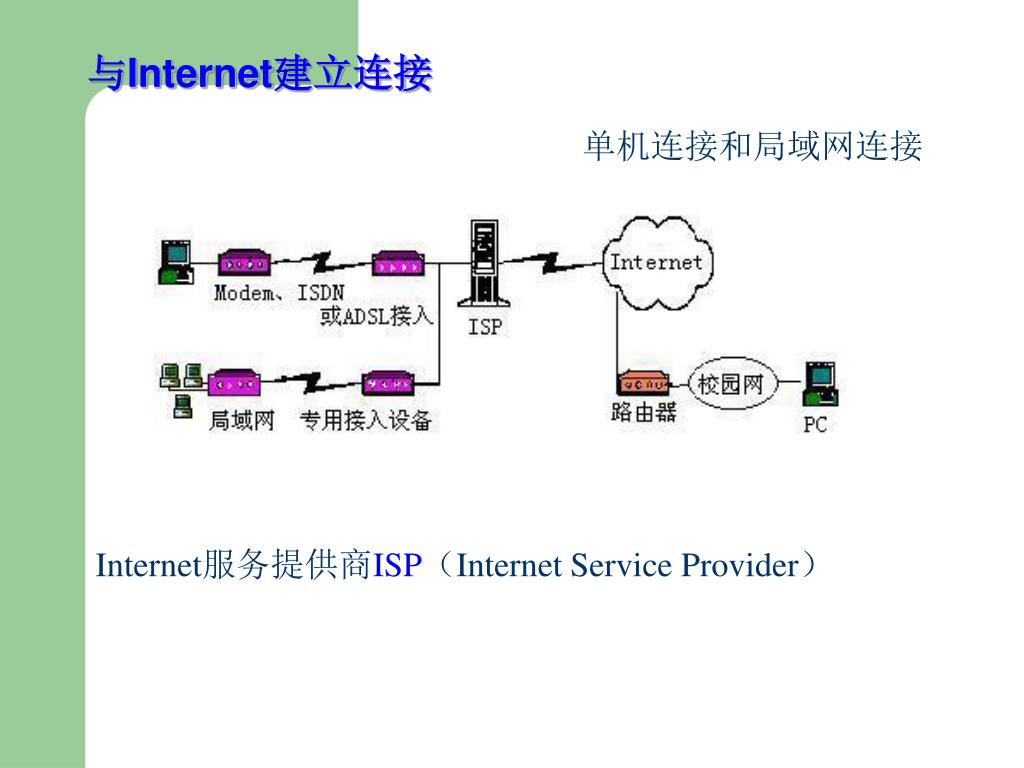

  34. 与Internet建立连接 单机连接和局域网连接 Internet服务提供商ISP（Internet Service Provider）

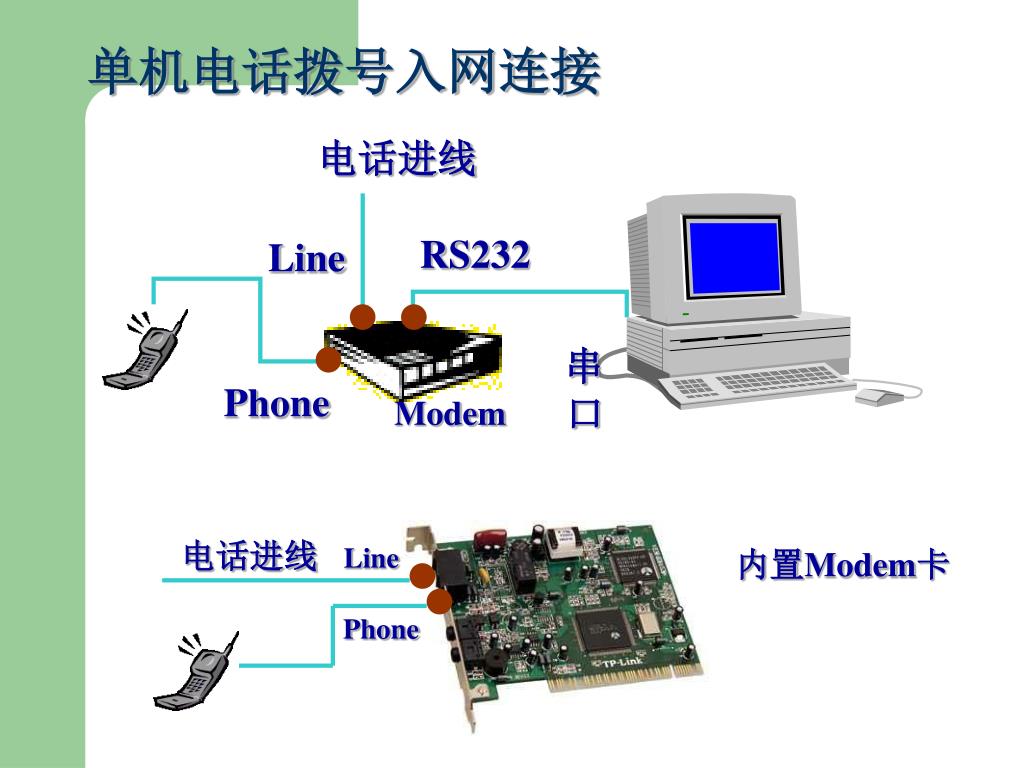

  35. 电话进线 Modem RS232 Line 串 口 电话进线 Line Phone Phone 单机电话拨号入网连接 内置Modem卡

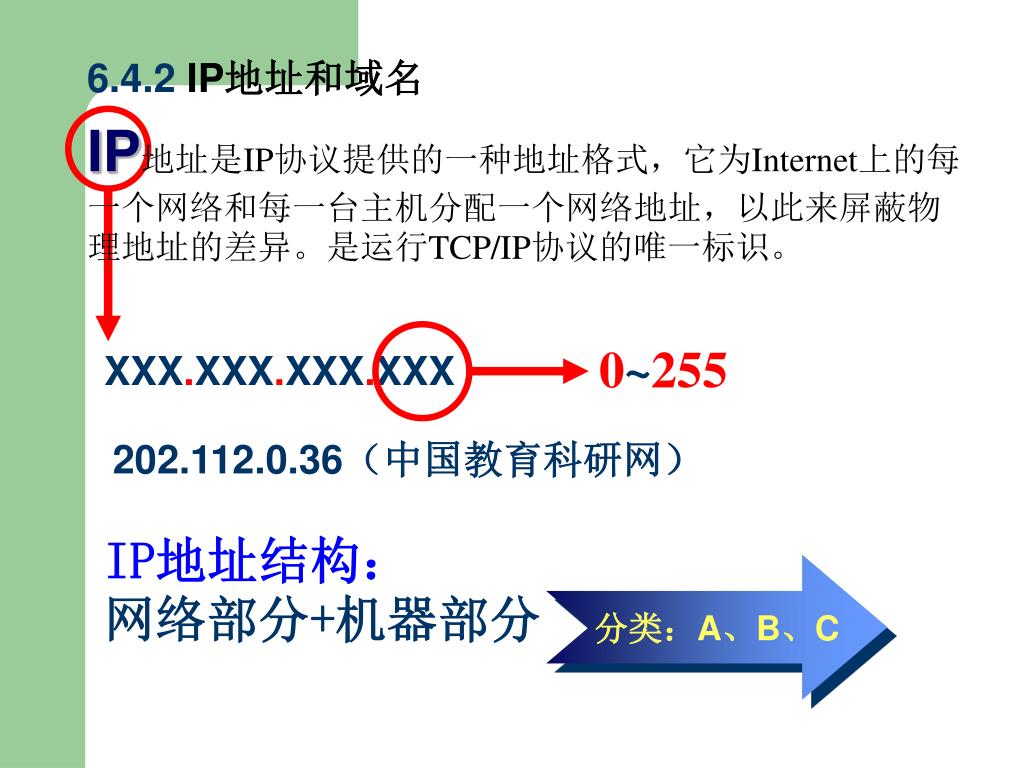

  36. IP地址是IP协议提供的一种地址格式，它为Internet上的每一个网络和每一台主机分配一个网络地址，以此来屏蔽物理地址的差异。是运行TCP/IP协议的唯一标识。IP地址是IP协议提供的一种地址格式，它为Internet上的每一个网络和每一台主机分配一个网络地址，以此来屏蔽物理地址的差异。是运行TCP/IP协议的唯一标识。 XXX.XXX.XXX.XXX 0~255 IP地址结构： 网络部分+机器部分 分类：A、B、C 6.4.2 IP地址和域名 202.112.0.36（中国教育科研网）

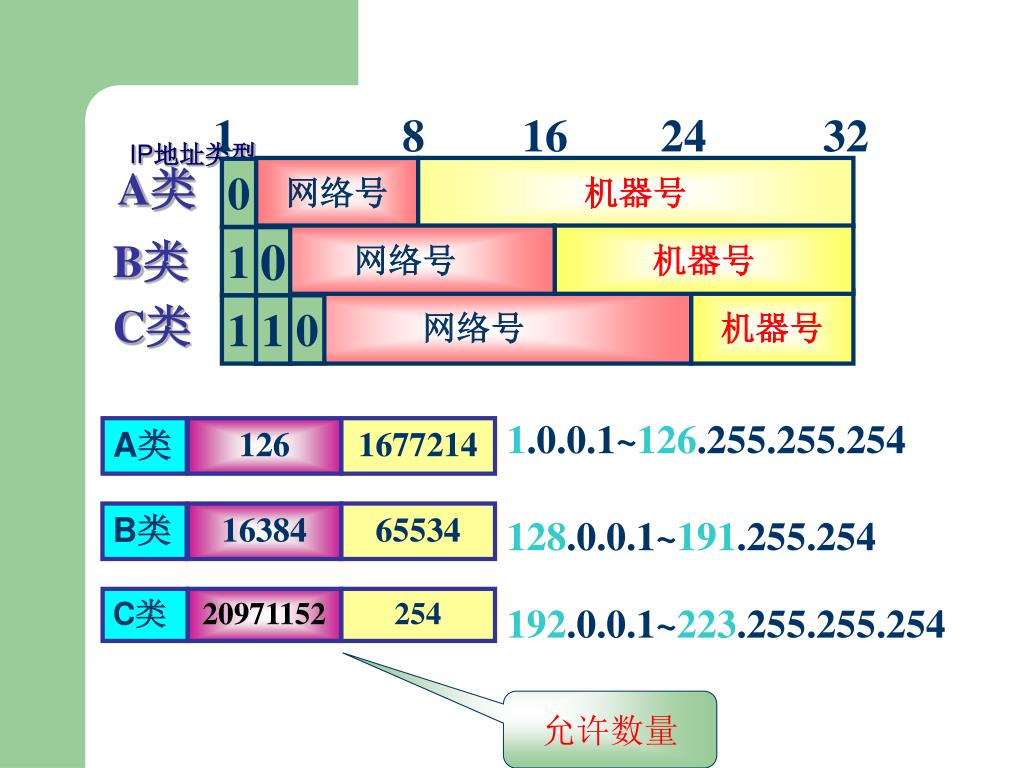

  37. A类 网络号 机器号 1 8 16 24 32 网络号 机器号 B类 0 网络号 机器号 C类 1 0 126 1677214 0 1 1 A类 65534 16384 1.0.0.1~126.255.255.254 B类 254 20971152 C类 128.0.0.1~191.255.254 192.0.0.1~223.255.255.254 IP地址类型 允许数量

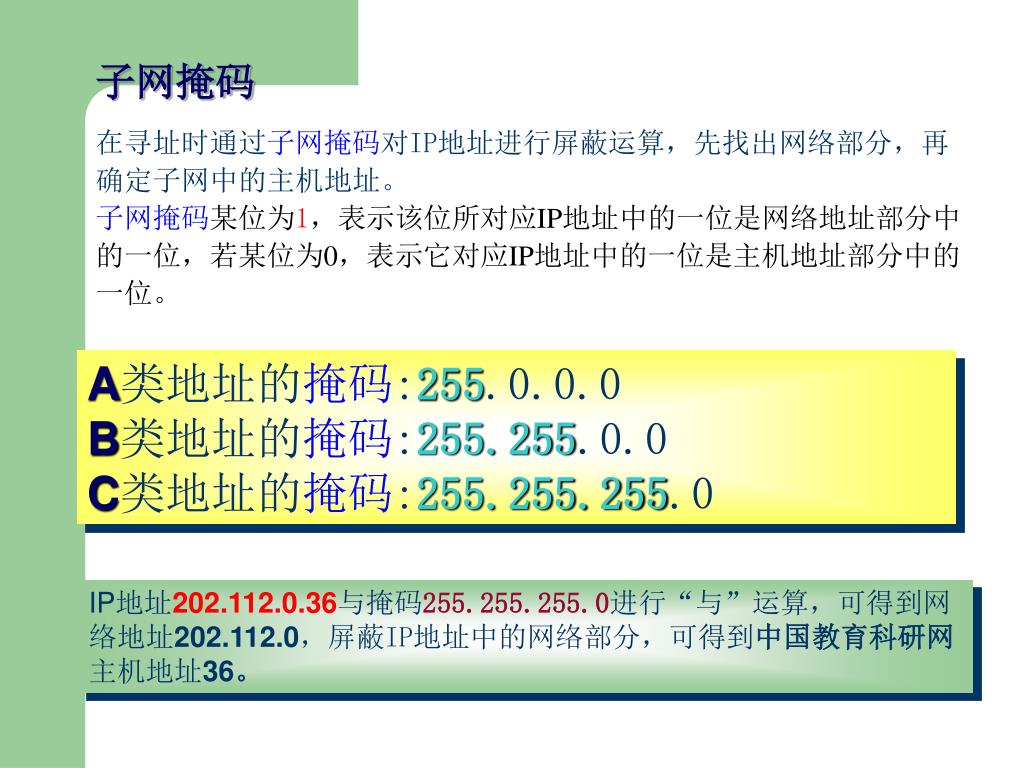

  38. 子网掩码 在寻址时通过子网掩码对IP地址进行屏蔽运算，先找出网络部分，再确定子网中的主机地址。 子网掩码某位为1，表示该位所对应IP地址中的一位是网络地址部分中的一位，若某位为0，表示它对应IP地址中的一位是主机地址部分中的一位。 A类地址的掩码:255.0.0.0 B类地址的掩码:255.255.0.0 C类地址的掩码:255.255.255.0 IP地址202.112.0.36与掩码255.255.255.0进行“与”运算，可得到网络地址202.112.0，屏蔽IP地址中的网络部分，可得到中国教育科研网主机地址36。

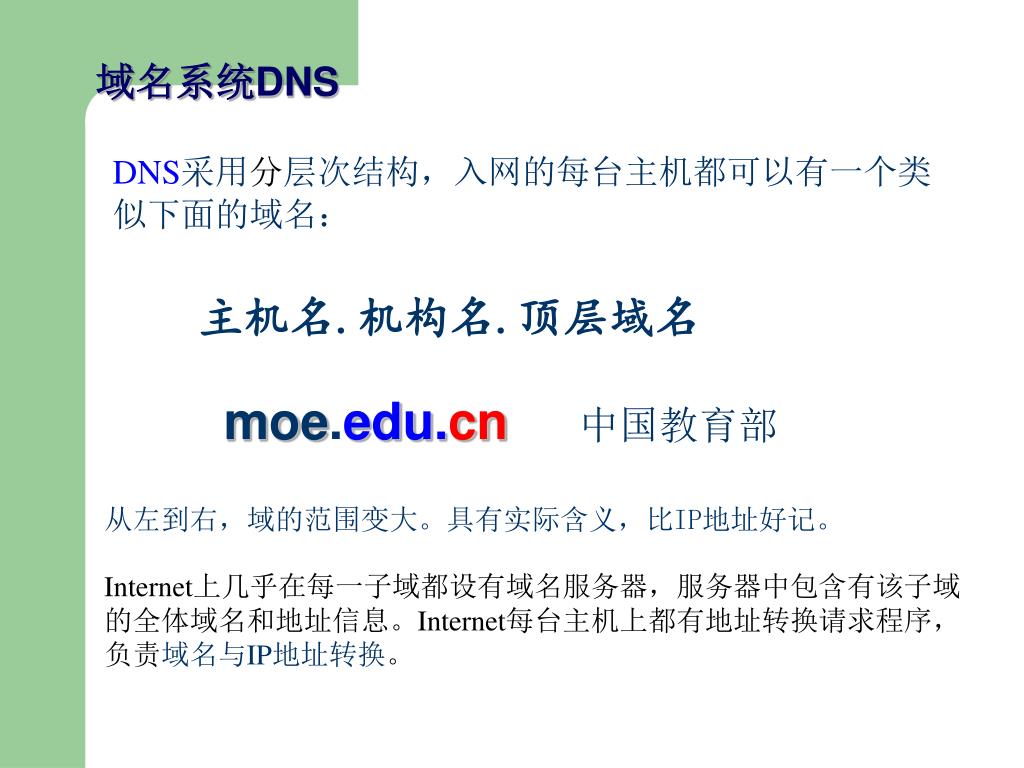

  39. 域名系统DNS DNS采用分层次结构，入网的每台主机都可以有一个类似下面的域名： 主机名.机构名.顶层域名 moe.edu.cn中国教育部 从左到右，域的范围变大。具有实际含义，比IP地址好记。 Internet上几乎在每一子域都设有域名服务器，服务器中包含有该子域的全体域名和地址信息。Internet每台主机上都有地址转换请求程序，负责域名与IP地址转换。

  40. 顶级域名 分为类型名和区域名两类。类型名用共14个，区域名用两个字母表示世界各国和地区。

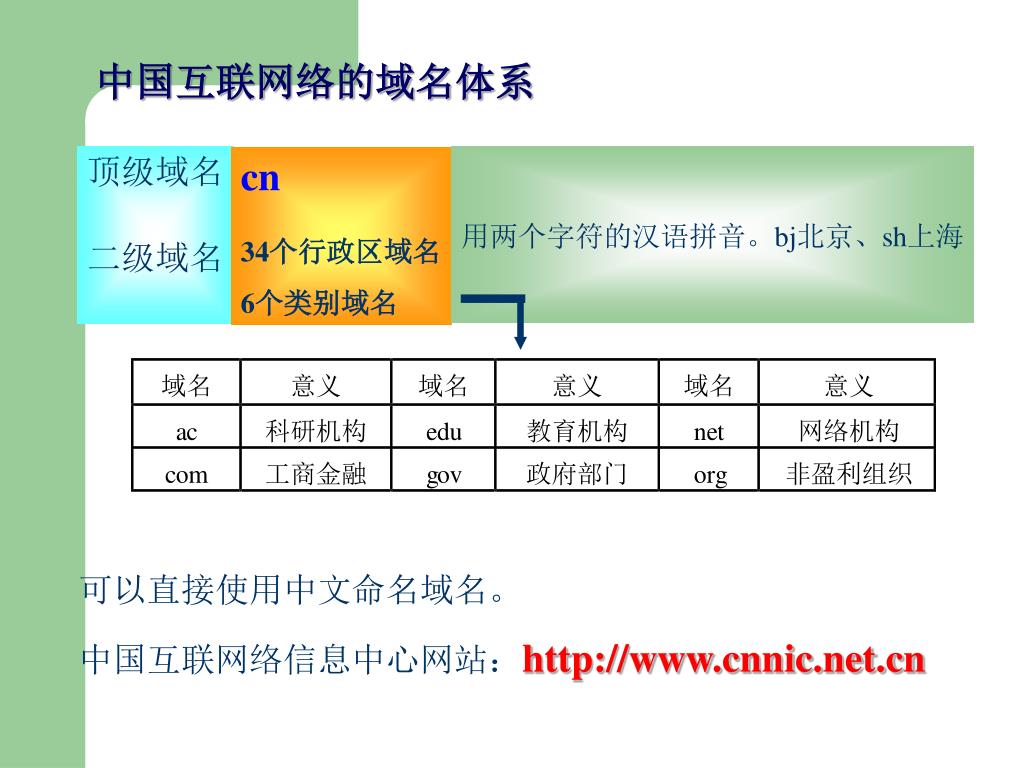

  41. 顶级域名 二级域名 用两个字符的汉语拼音。bj北京、sh上海 cn 34个行政区域名 6个类别域名 中国互联网络的域名体系 可以直接使用中文命名域名。 中国互联网络信息中心网站：http://www.cnnic.net.cn

  42. Web站点 多个相关的Web页组合 Web Web1 Web2 Web3 Web服务器 6.4.3 WWW及浏览器 World Wide Web简称WWW或Web，也称万维网。它不是普通意义上的物理网络，而是一种信息服务器的集合标准。 网页(Web页)浏览器中所看到的画面 HTML文件 主页一个Web站点的首页 放置Web站点的计算机

  43. 超链目标 超链接源 http://www.most.gov.cn/index.htm 主机域名 网页文件 资源类型 超链接 超链接使信息不仅可按线性方式搜索，而且可按交叉方式访问。 Uniform Resource Locator 定位资源信息 统一资源定位规范 URL URL结构：资源类型、存放资源的主机域名和资源文件名 主页文件缺省名：Index.htm 或 Default.htm

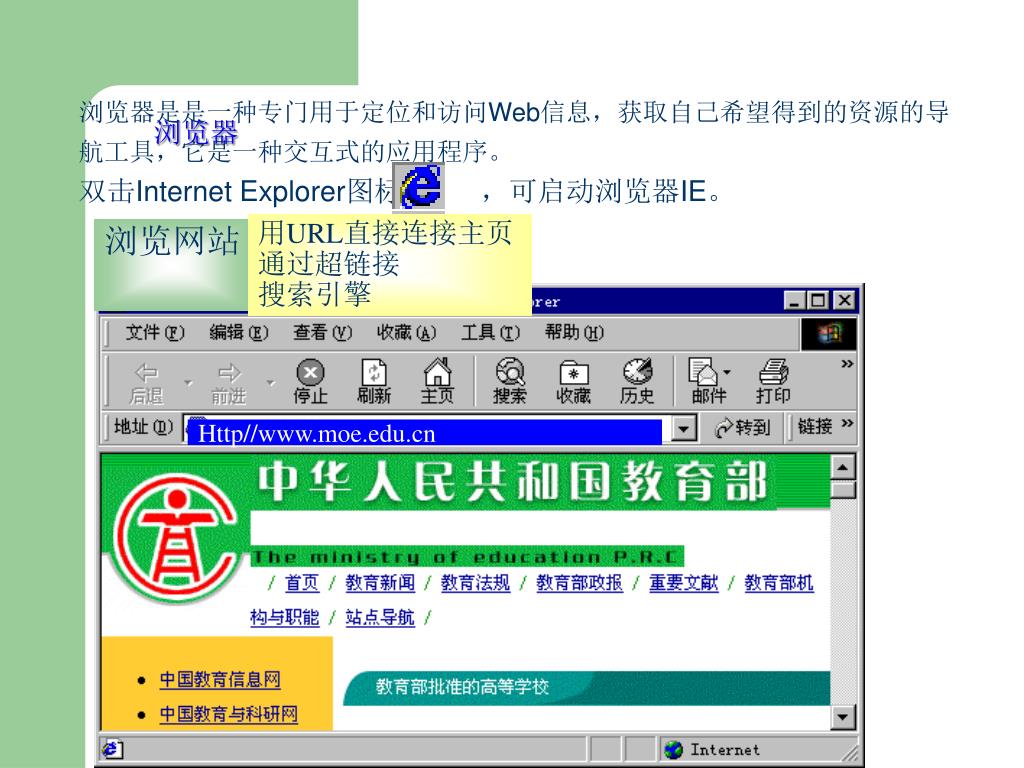

  44. 用URL直接连接主页 通过超链接 搜索引擎 浏览网站 Http//www.moe.edu.cn 浏览器 浏览器是是一种专门用于定位和访问Web信息，获取自己希望得到的资源的导航工具，它是一种交互式的应用程序。 双击Internet Explorer图标，可启动浏览器IE。

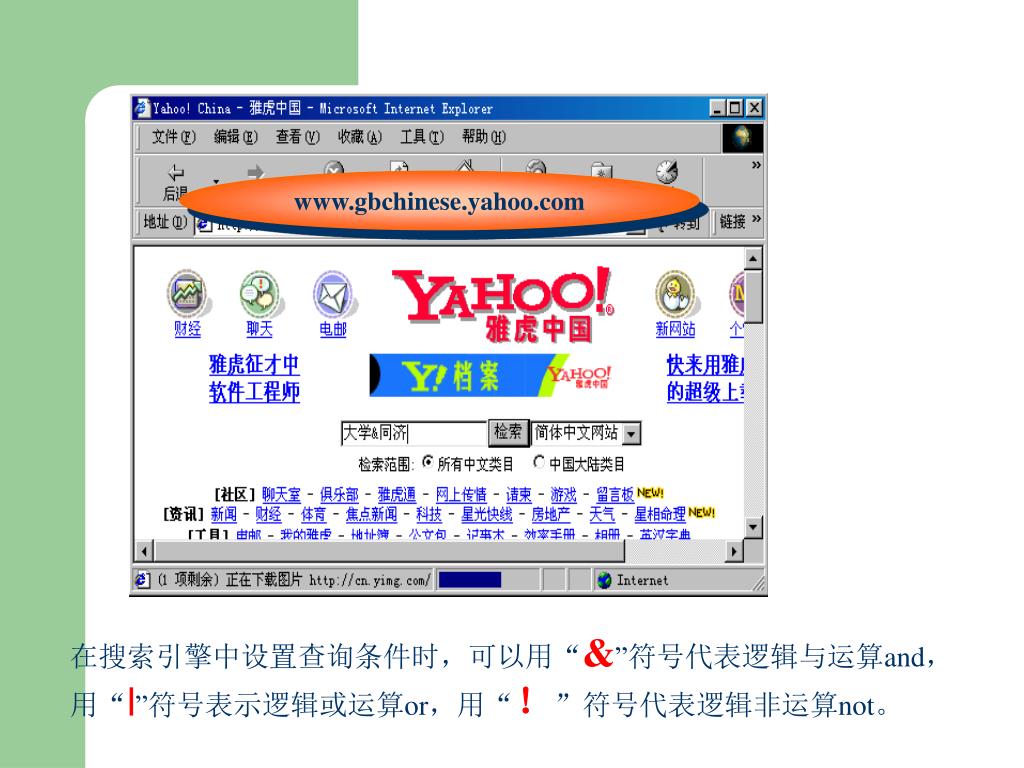

  45. 搜索引擎 www.gbchinese.yahoo.com 在搜索引擎中设置查询条件时，可以用“&”符号代表逻辑与运算and，用“|”符号表示逻辑或运算or，用“！”符号代表逻辑非运算not。

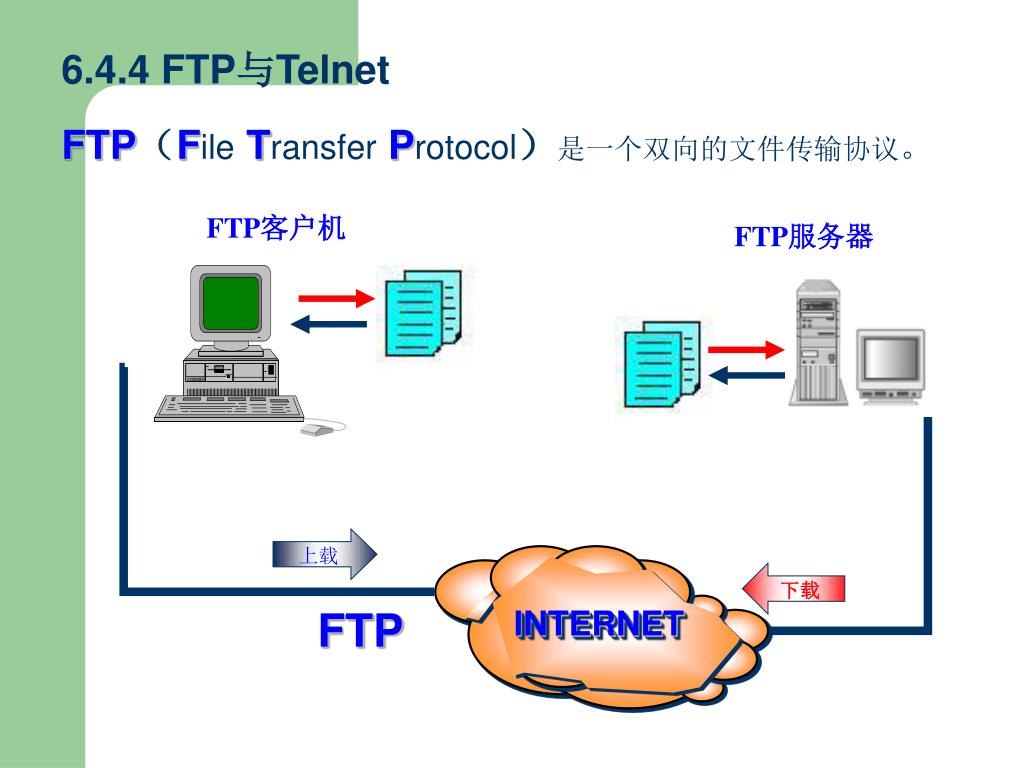

  46. FTP客户机 FTP服务器 INTERNET 6.4.4 FTP与Telnet FTP（FileTransferProtocol）是一个双向的文件传输协议。 上载 下载 FTP

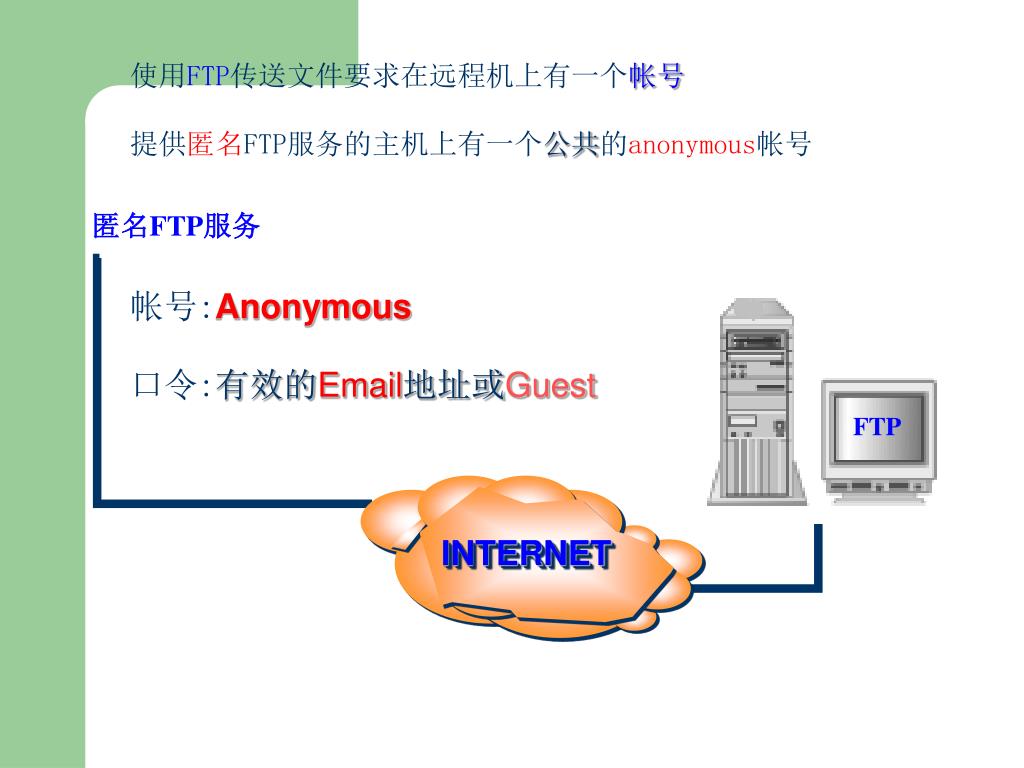

  47. 匿名FTP服务 FTP INTERNET 使用FTP传送文件要求在远程机上有一个帐号 提供匿名FTP服务的主机上有一个公共的anonymous帐号 帐号:Anonymous 口令:有效的Email地址或Guest

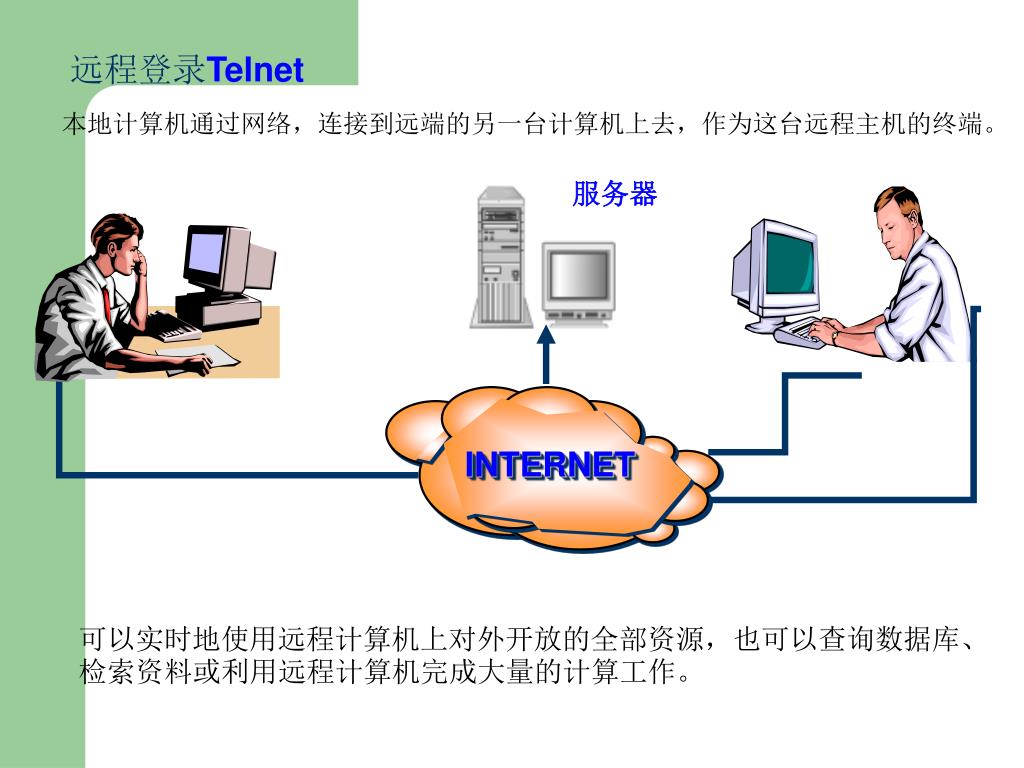

  48. INTERNET 远程登录Telnet 本地计算机通过网络，连接到远端的另一台计算机上去，作为这台远程主机的终端。 服务器 可以实时地使用远程计算机上对外开放的全部资源，也可以查询数据库、检索资料或利用远程计算机完成大量的计算工作。

  49. Ping (packetinternetgopher)是Internet上的一种利用“回响”功能测试对方主机是否能应答的应用工具。 连通性测试 Ping 查看Ping的用法键入“Ping -” 常见用法 Ping主机的IP地址或域名 数据包的大小 Ping 202.120.190.205 Pinging 202.120.190.205 with 32 bytes of data: Reply from 202.120.190.205: bytes=32 time<10ms TTL=254 Reply from 202.120.190.205: bytes=32 time<10ms TTL=254 Reply from 202.120.190.205: bytes=32 time=10ms TTL=254 Reply from 202.120.190.205: bytes=32 time<10ms TTL=254 Ping statistics for 202.120.190.205: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 10ms, Average = 2ms 往返一次所使用的时间

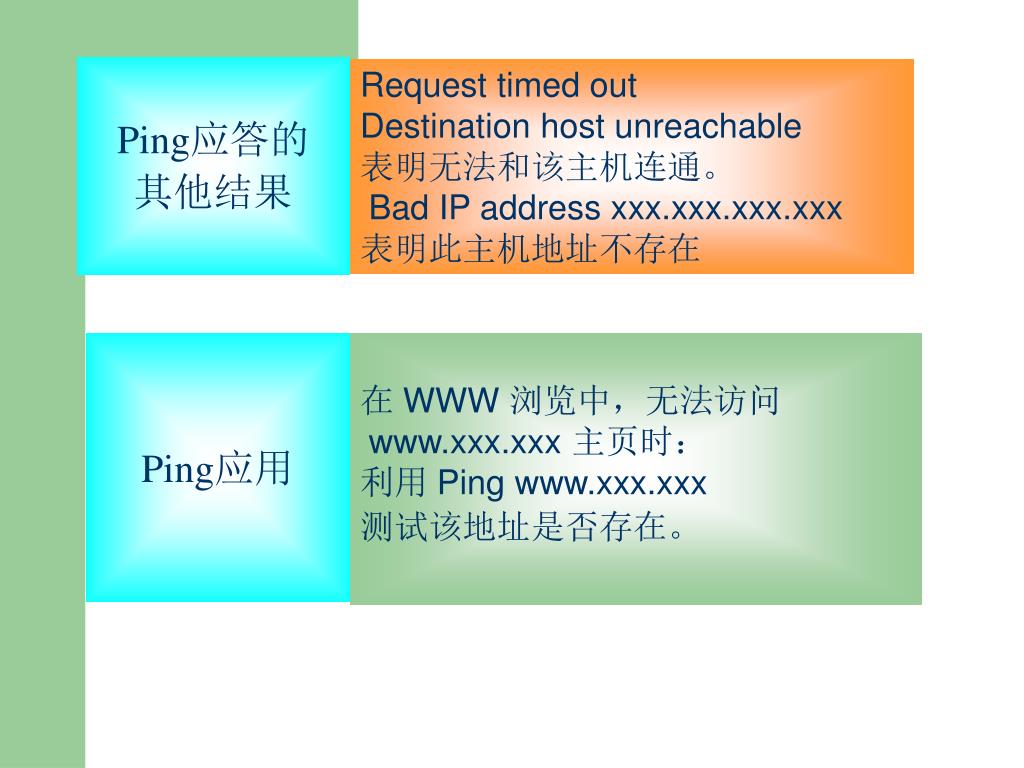

  50. Ping应答的 其他结果 Request timed out Destination host unreachable 表明无法和该主机连通。 Bad IP address xxx.xxx.xxx.xxx 表明此主机地址不存在 Ping应用 在 WWW浏览中，无法访问 www.xxx.xxx 主页时： 利用 Ping www.xxx.xxx 测试该地址是否存在。
