Waste2Water

1. Waste2Water Service

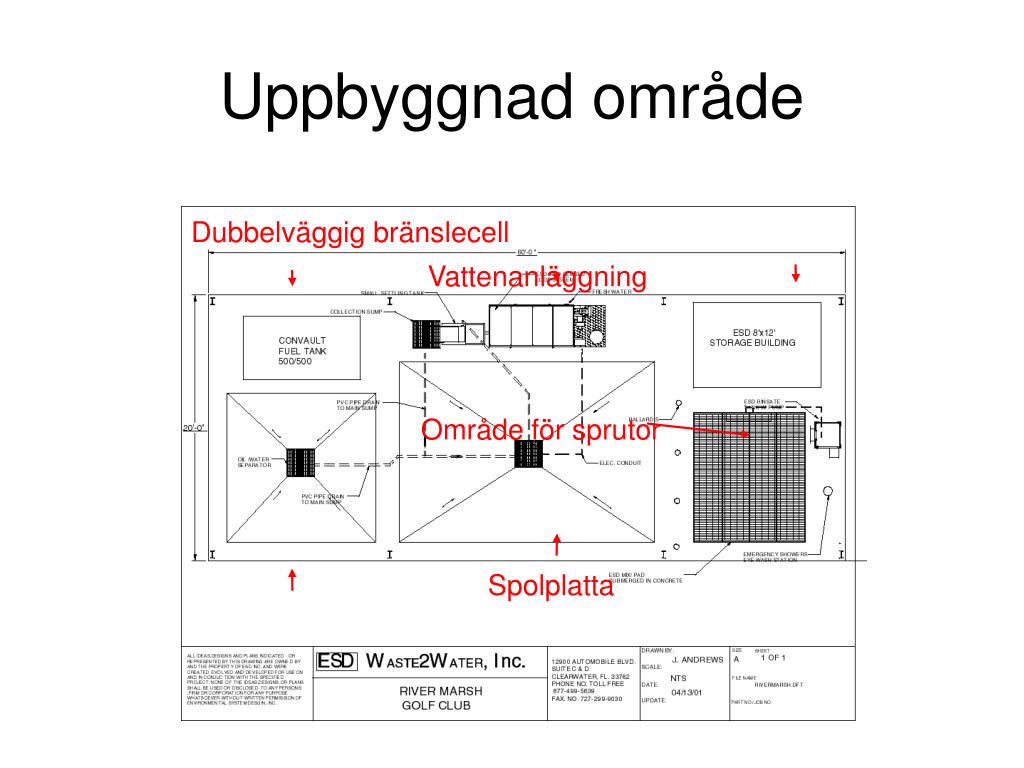

2. Uppbyggnad område Dubbelväggig bränslecell Vattenanläggning Område för sprutor Spolplatta

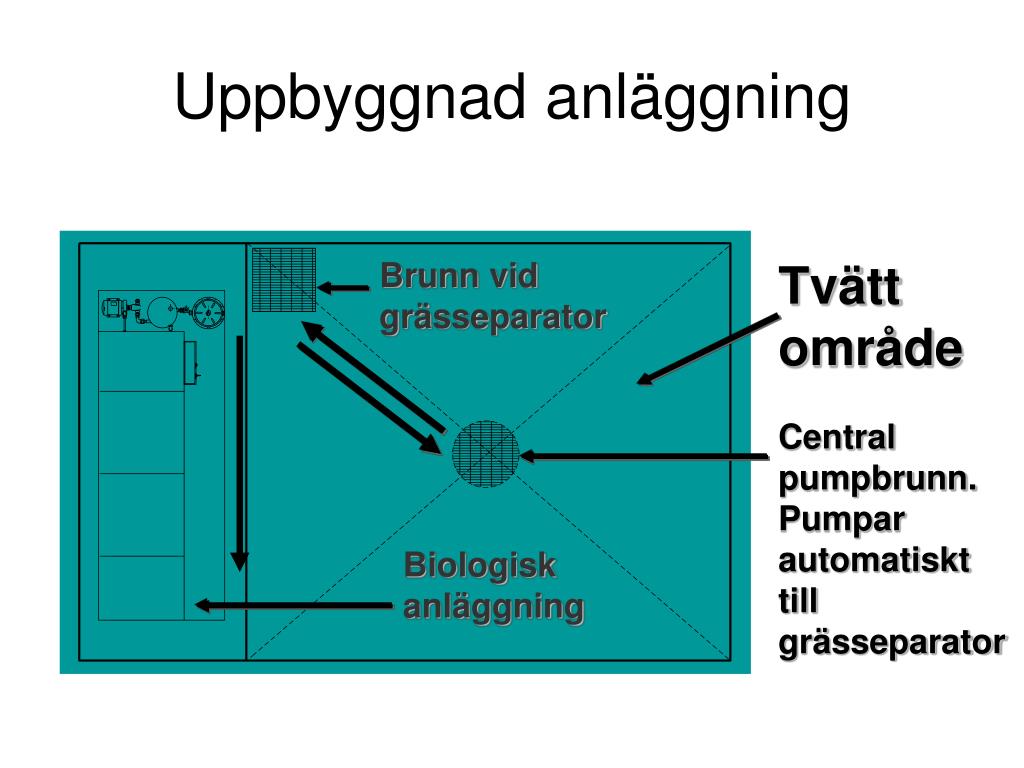

3. Uppbyggnad anläggning Brunn vid grässeparator Tvätt område Central pumpbrunn. Pumpar automatiskt till grässeparator Biologisk anläggning

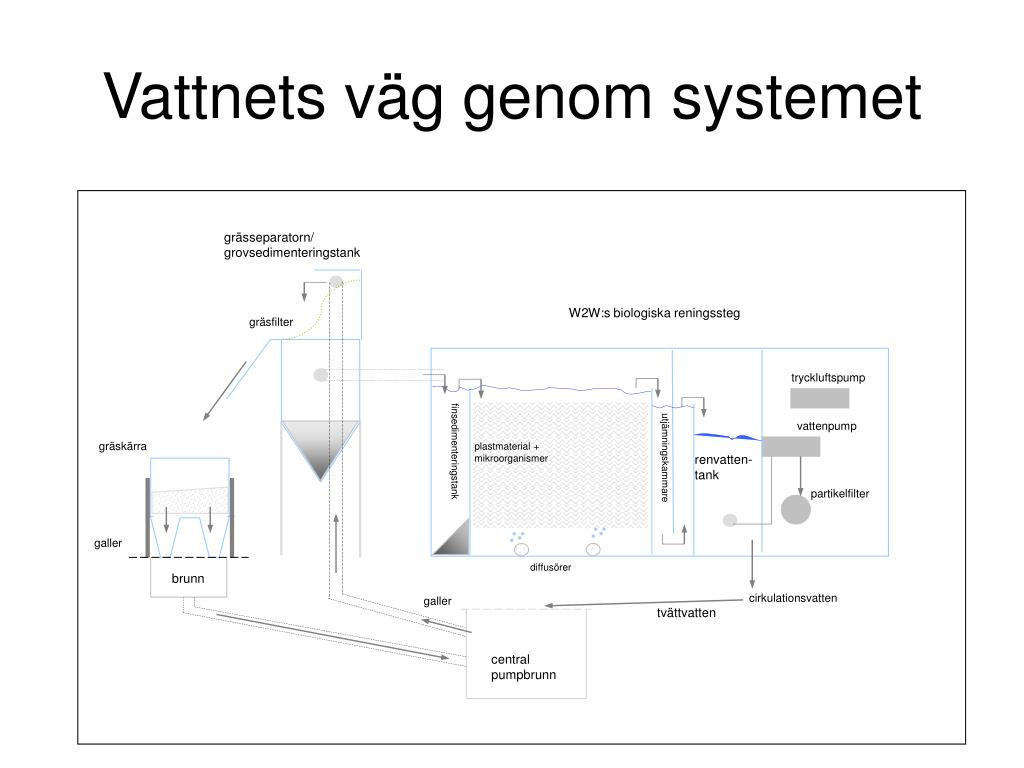

4. Vattnets väg genom systemet grässeparatorn/ grovsedimenteringstank W2W:s biologiska reningssteg gräsfilter tryckluftspump finsedimenteringstank utjämningskammare vattenpump gräskärra plastmaterial + mikroorganismer renvatten- tank partikelfilter galler diffusörer brunn cirkulationsvatten galler tvättvatten central pumpbrunn

5. Leverans

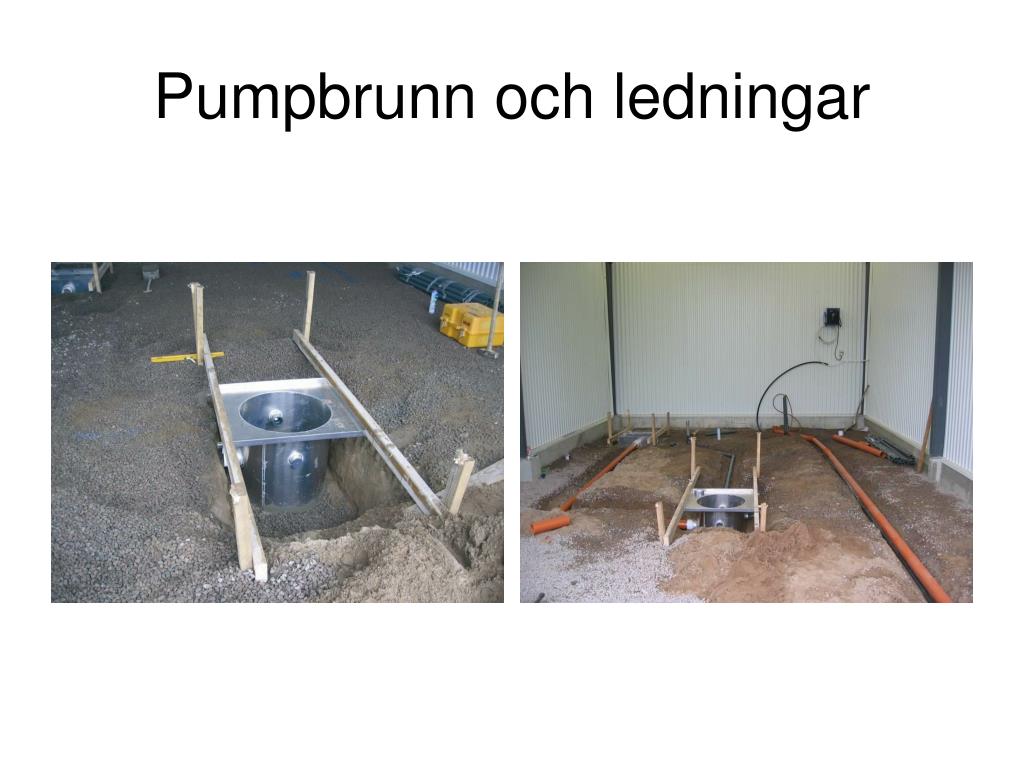

6. Pumpbrunn och ledningar

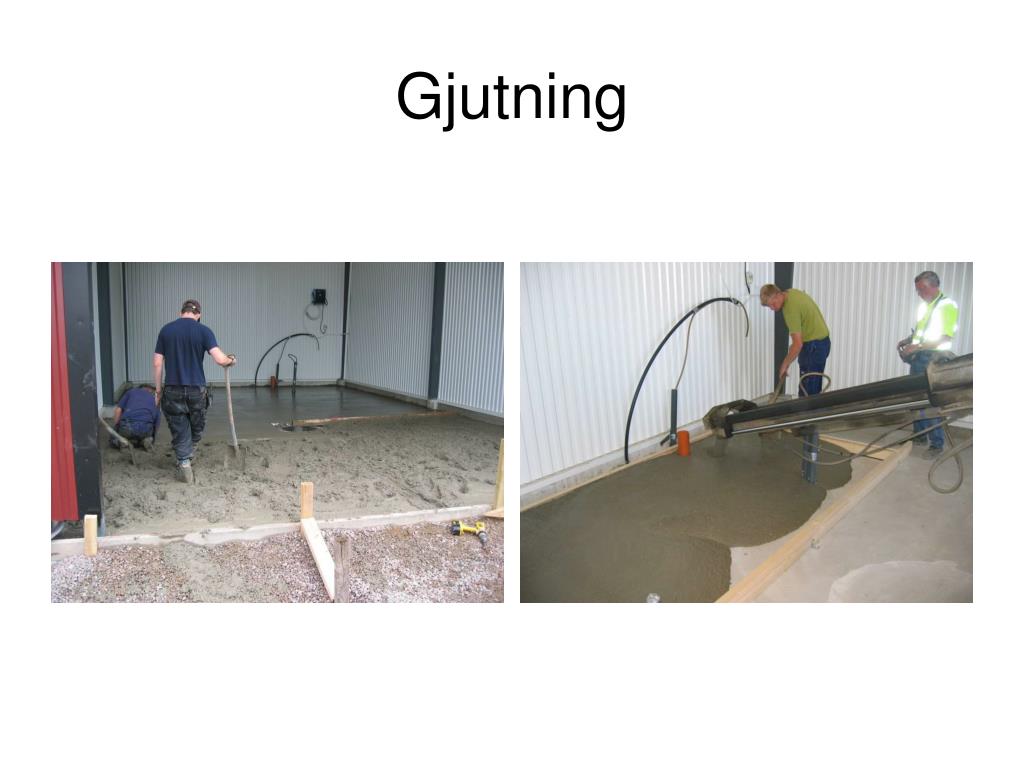

7. Gjutning

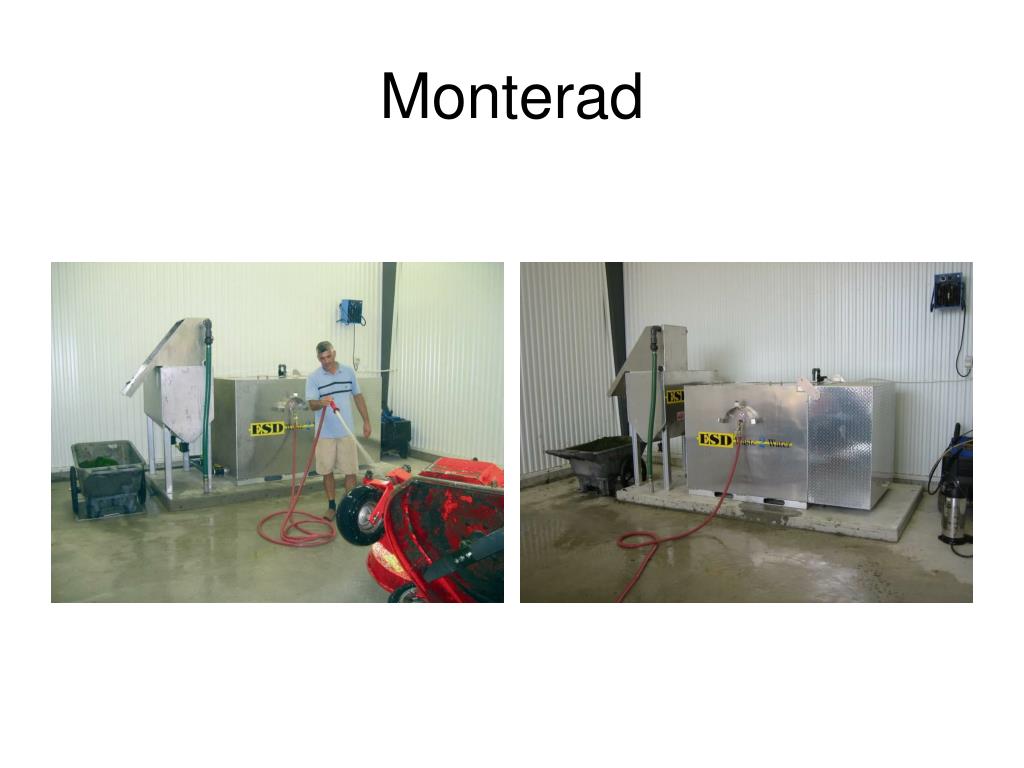

8. Monterad

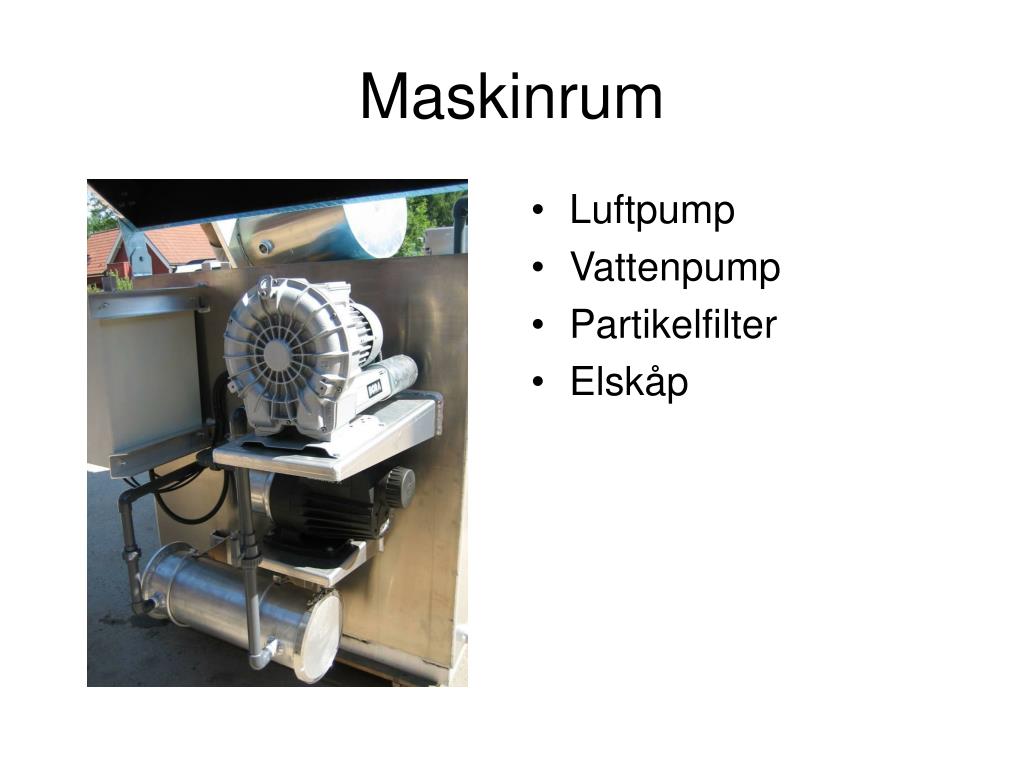

9. Maskinrum • Luftpump • Vattenpump • Partikelfilter • Elskåp

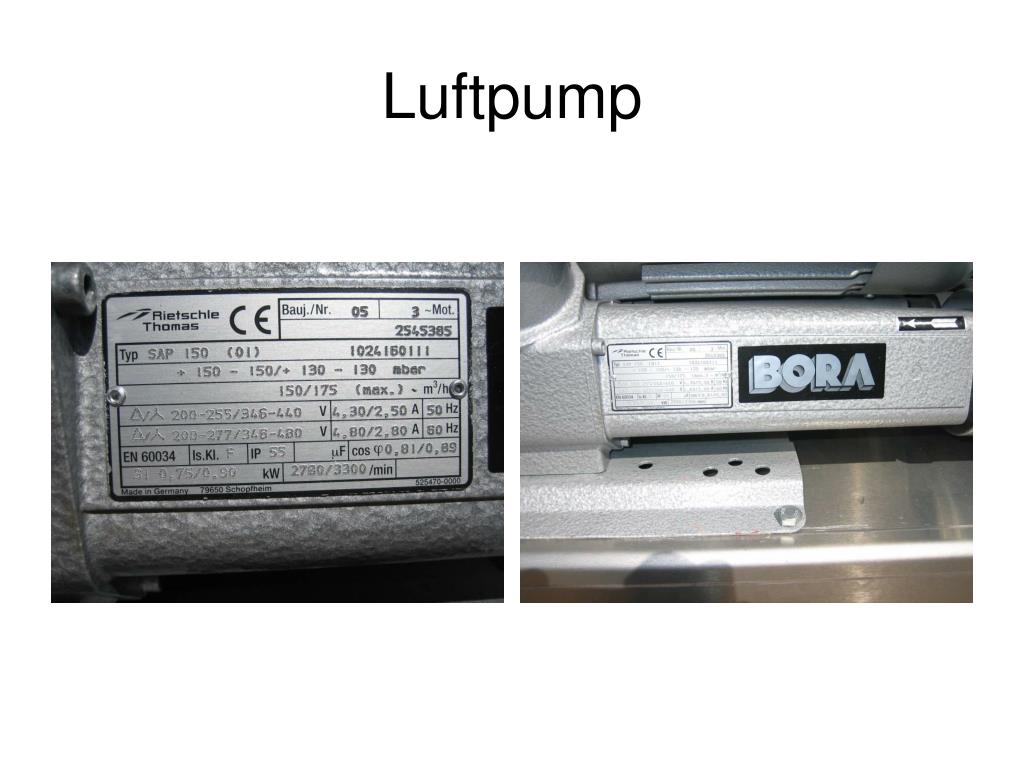

10. Luftpump

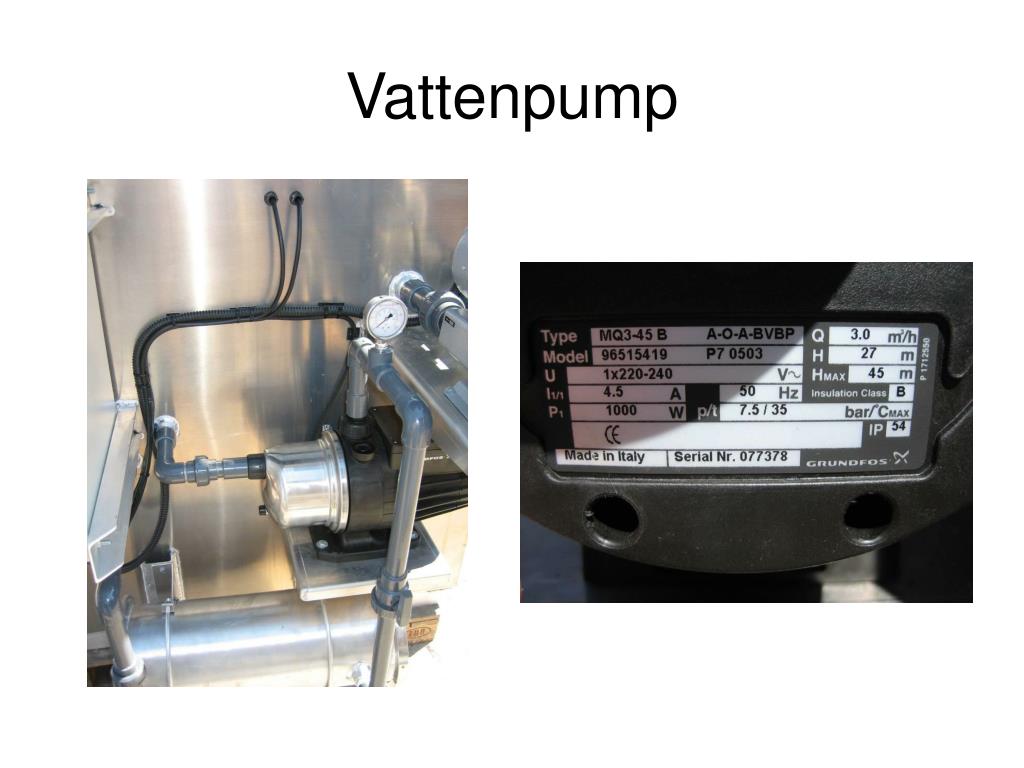

11. Vattenpump

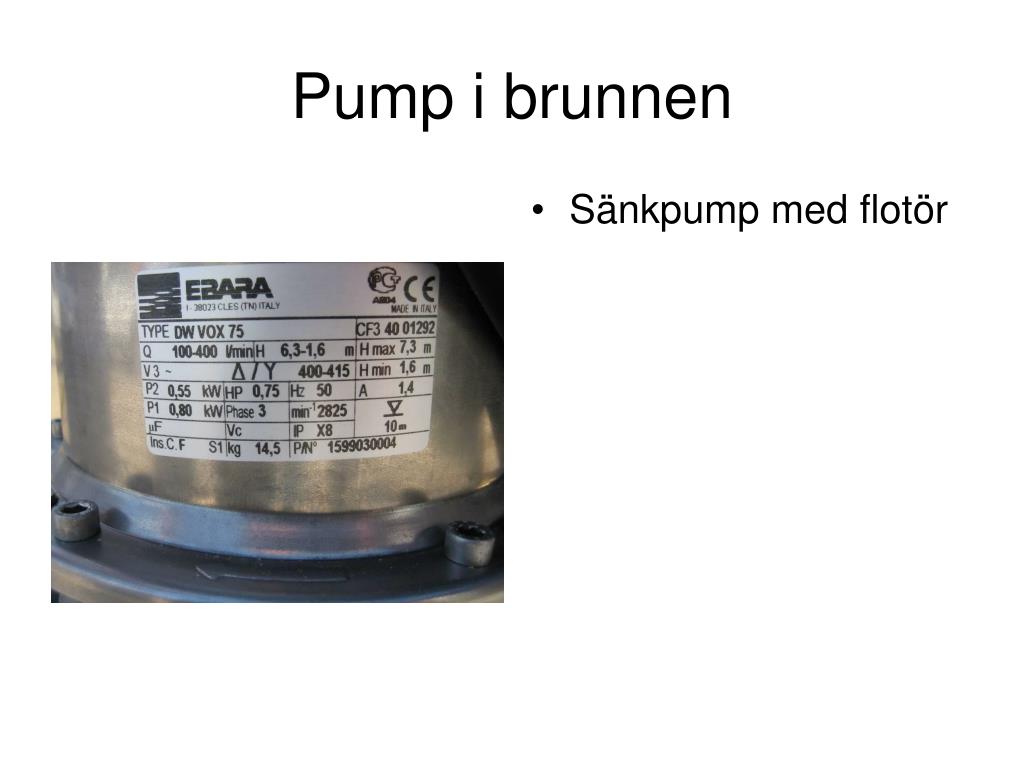

12. Pump i brunnen • Sänkpump med flotör

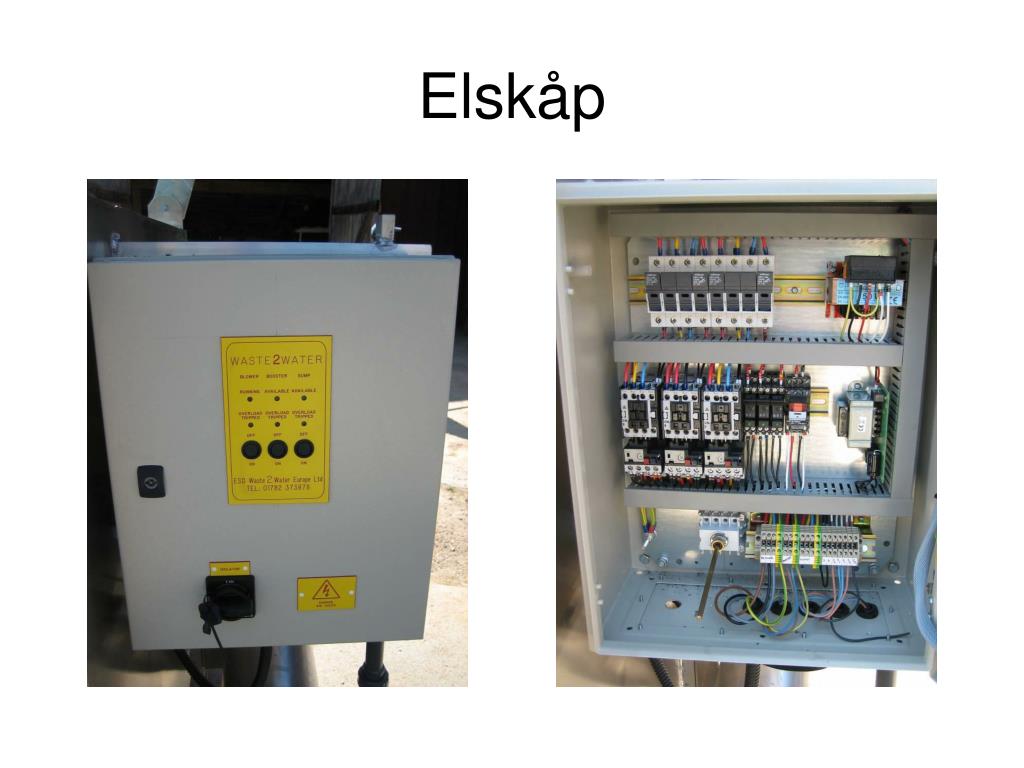

13. Elskåp

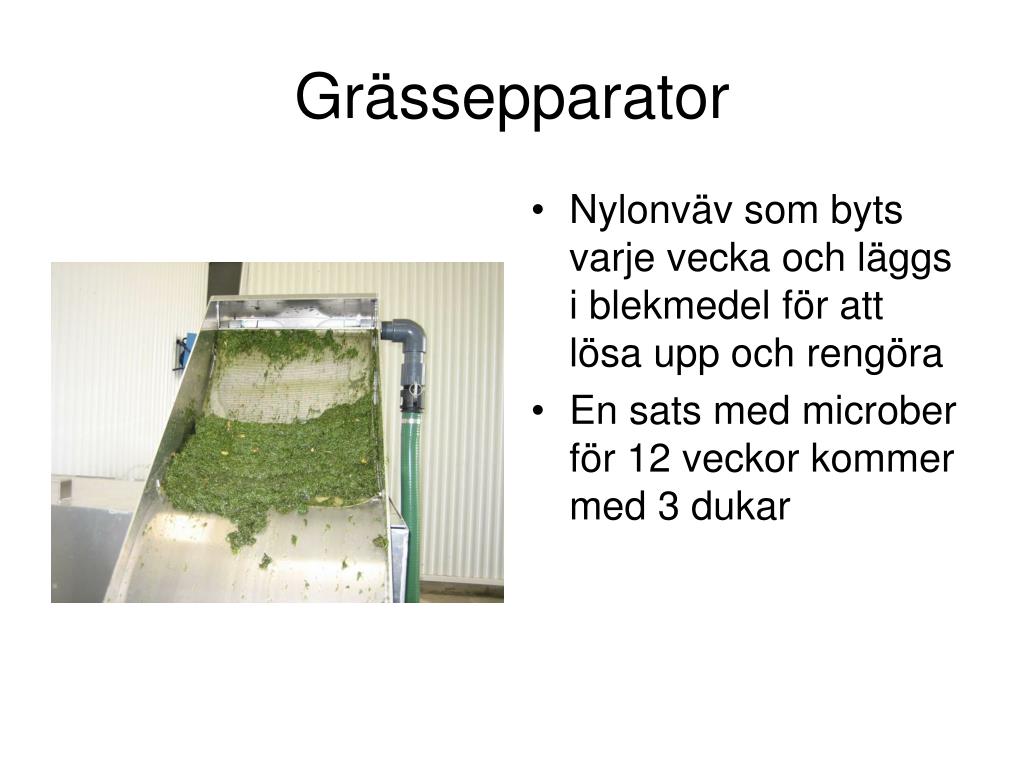

14. Grässepparator • Nylonväv som byts varje vecka och läggs i blekmedel för att lösa upp och rengöra • En sats med microber för 12 veckor kommer med 3 dukar

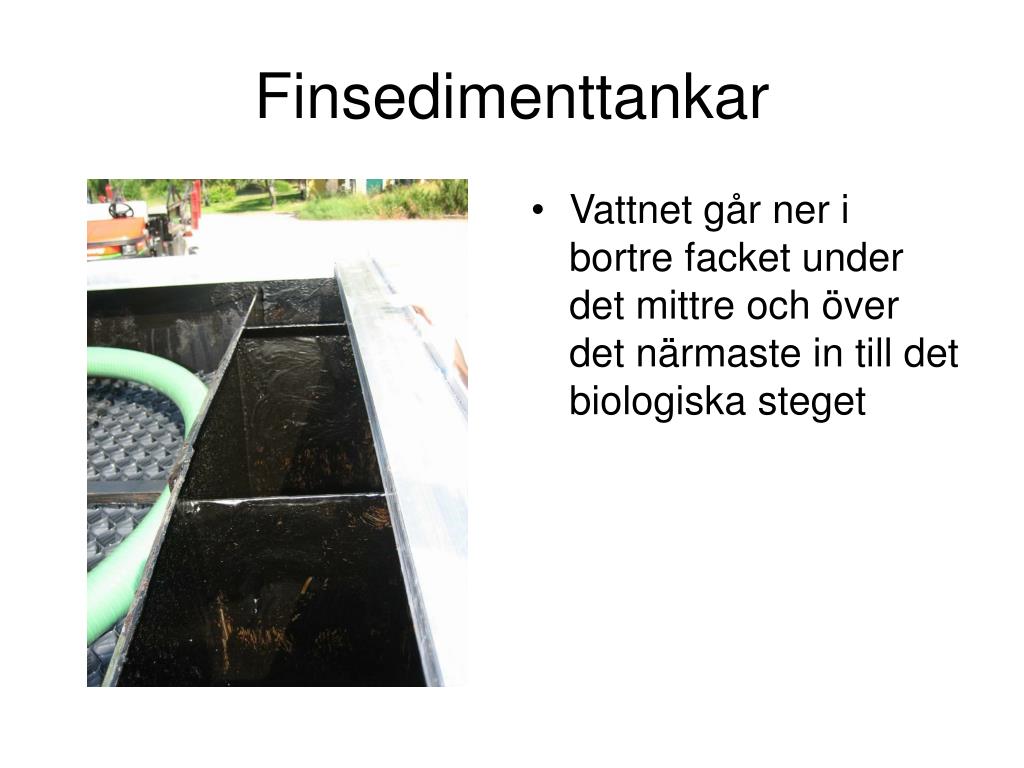

15. Finsedimenttankar • Vattnet går ner i bortre facket under det mittre och över det närmaste in till det biologiska steget

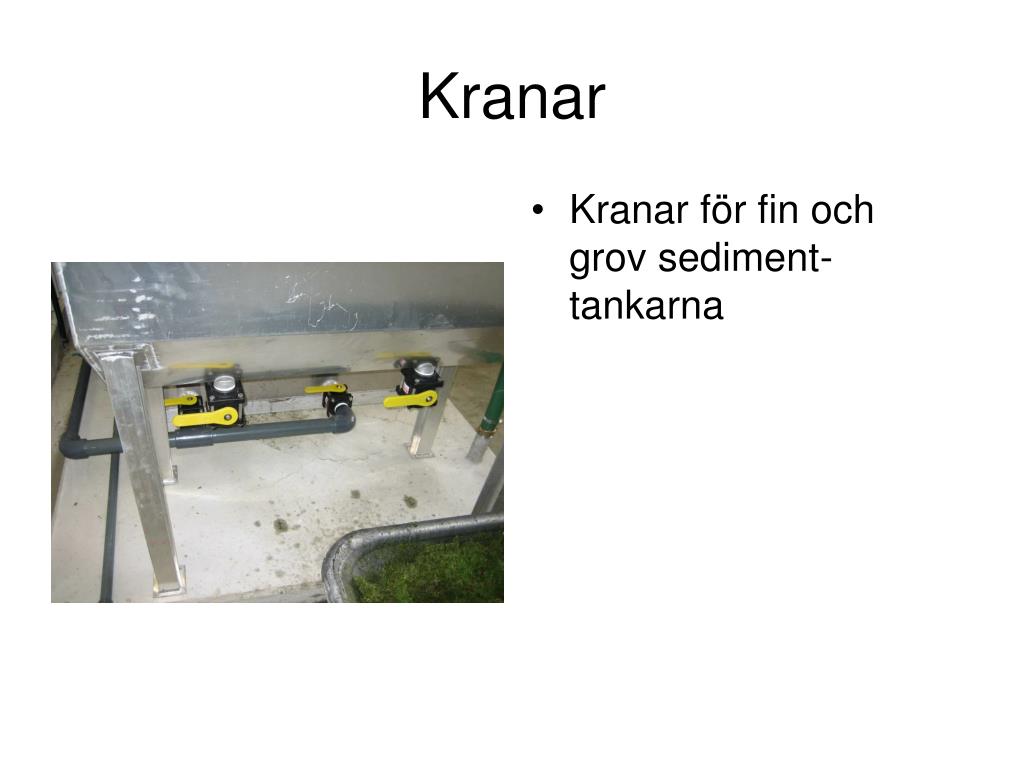

16. Kranar • Kranar för fin och grov sediment-tankarna

17. Plastmaterial • Plasten fungerar som bärare av microberna • Vid rengöring lossas staget i mitten och plasten lyfts ur

18. Flottör • Observera att flottören har en dubbelfunktion • Starta påfyllning • Stoppa spolpump

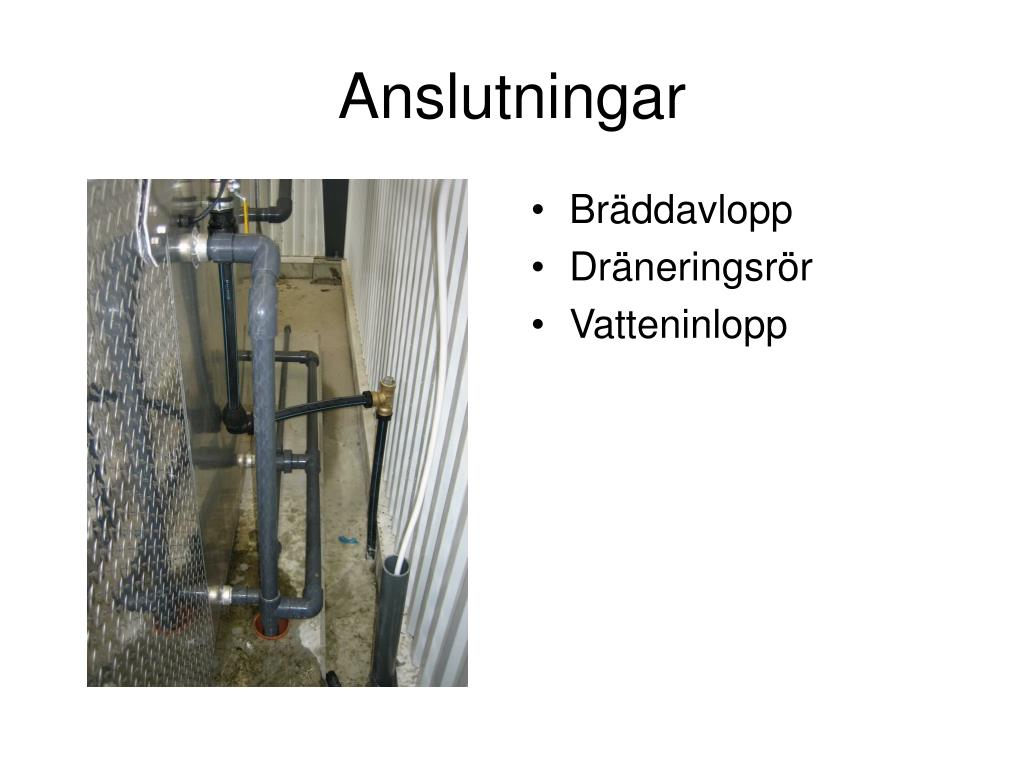

19. Anslutningar • Bräddavlopp • Dräneringsrör • Vatteninlopp

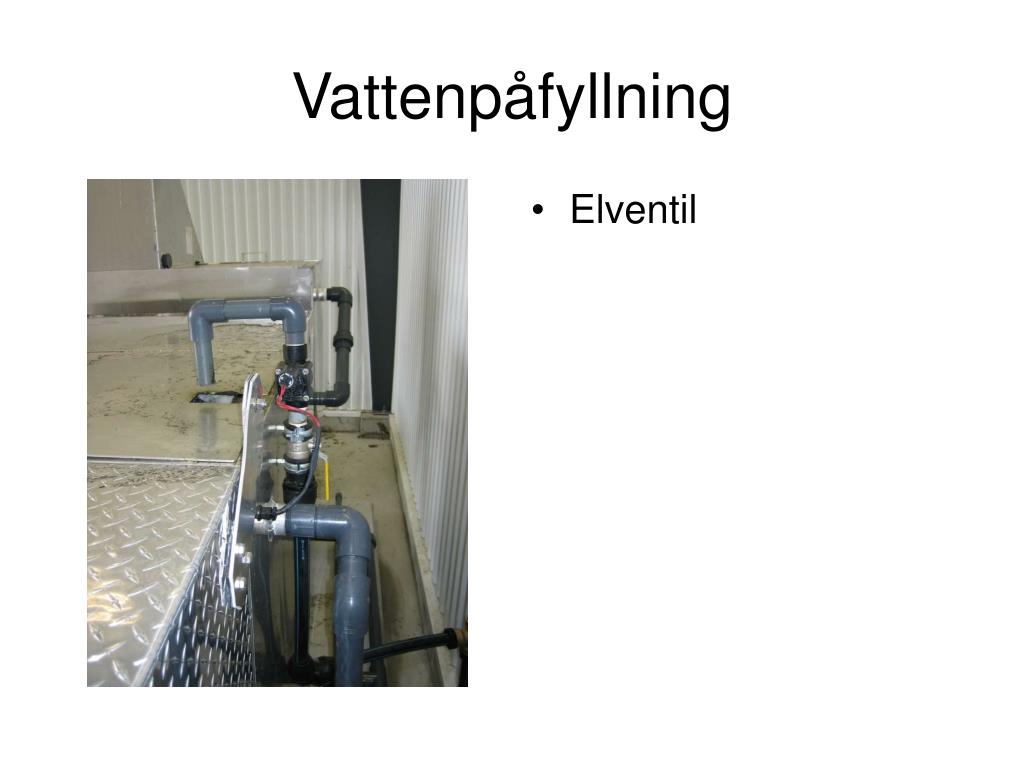

20. Vattenpåfyllning • Elventil

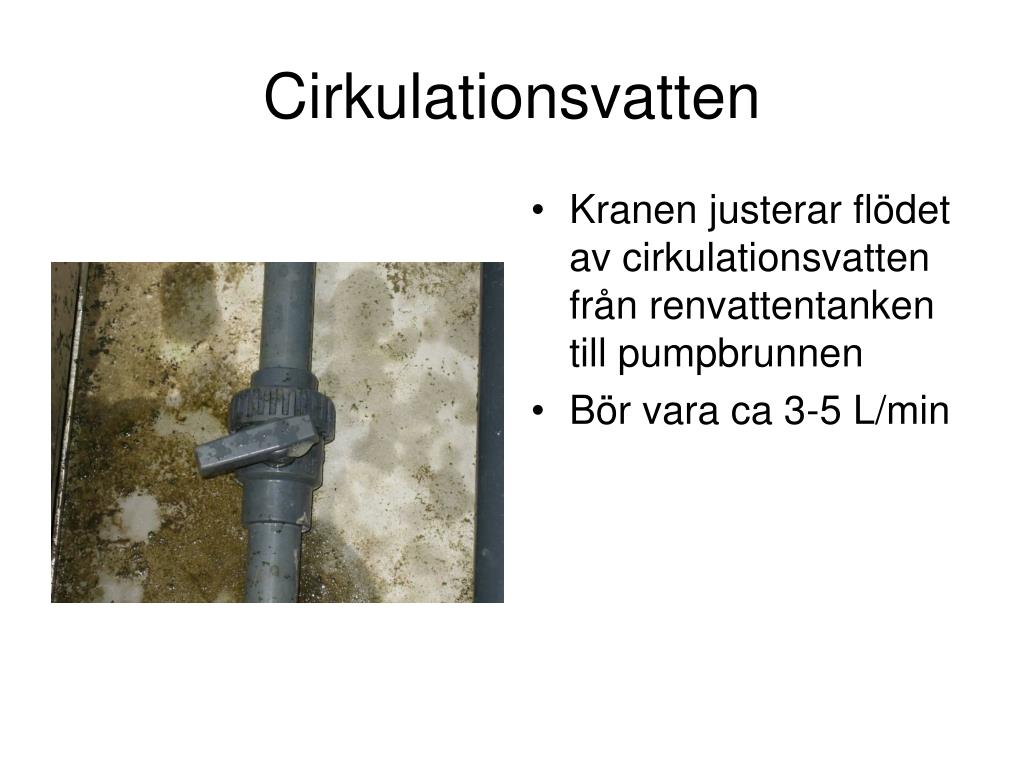

21. Cirkulationsvatten • Kranen justerar flödet av cirkulationsvatten från renvattentanken till pumpbrunnen • Bör vara ca 3-5 L/min

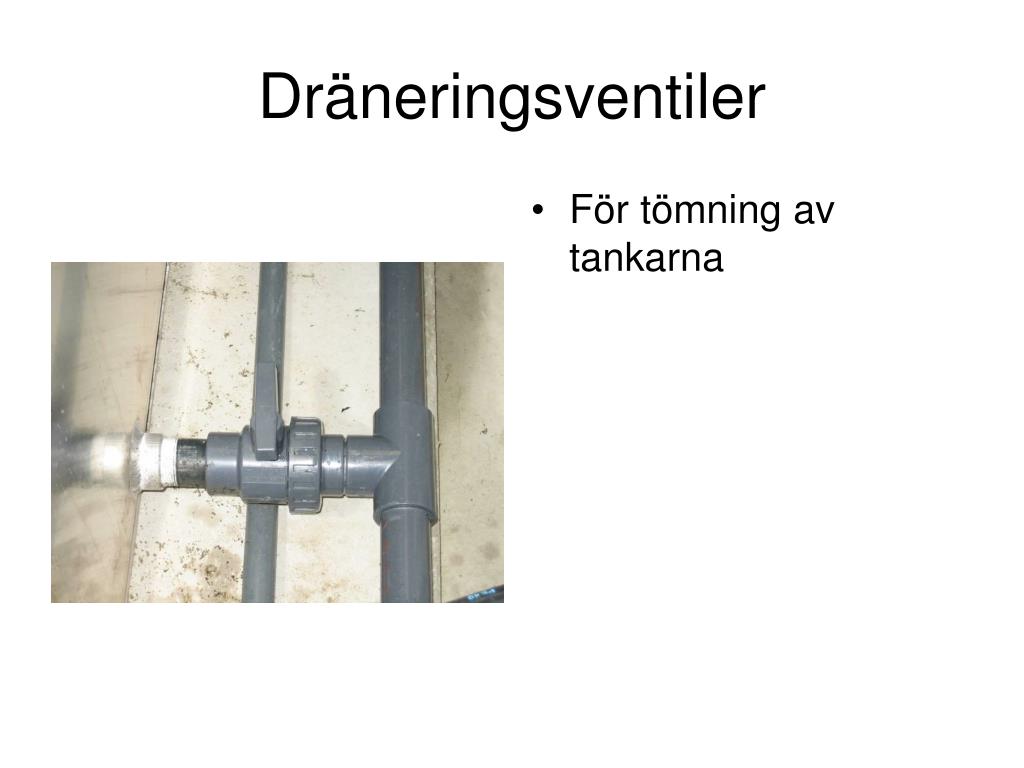

22. Dräneringsventiler • För tömning av tankarna

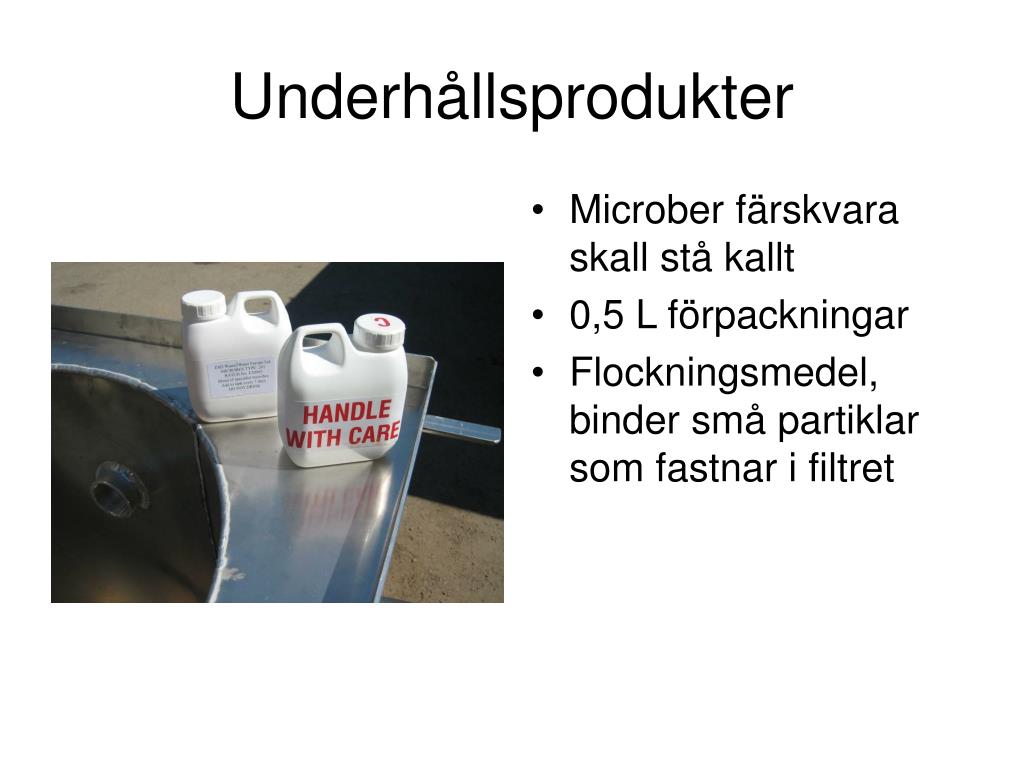

23. Underhållsprodukter • Microber färskvara skall stå kallt • 0,5 L förpackningar • Flockningsmedel, binder små partiklar som fastnar i filtret
