Saneeraus

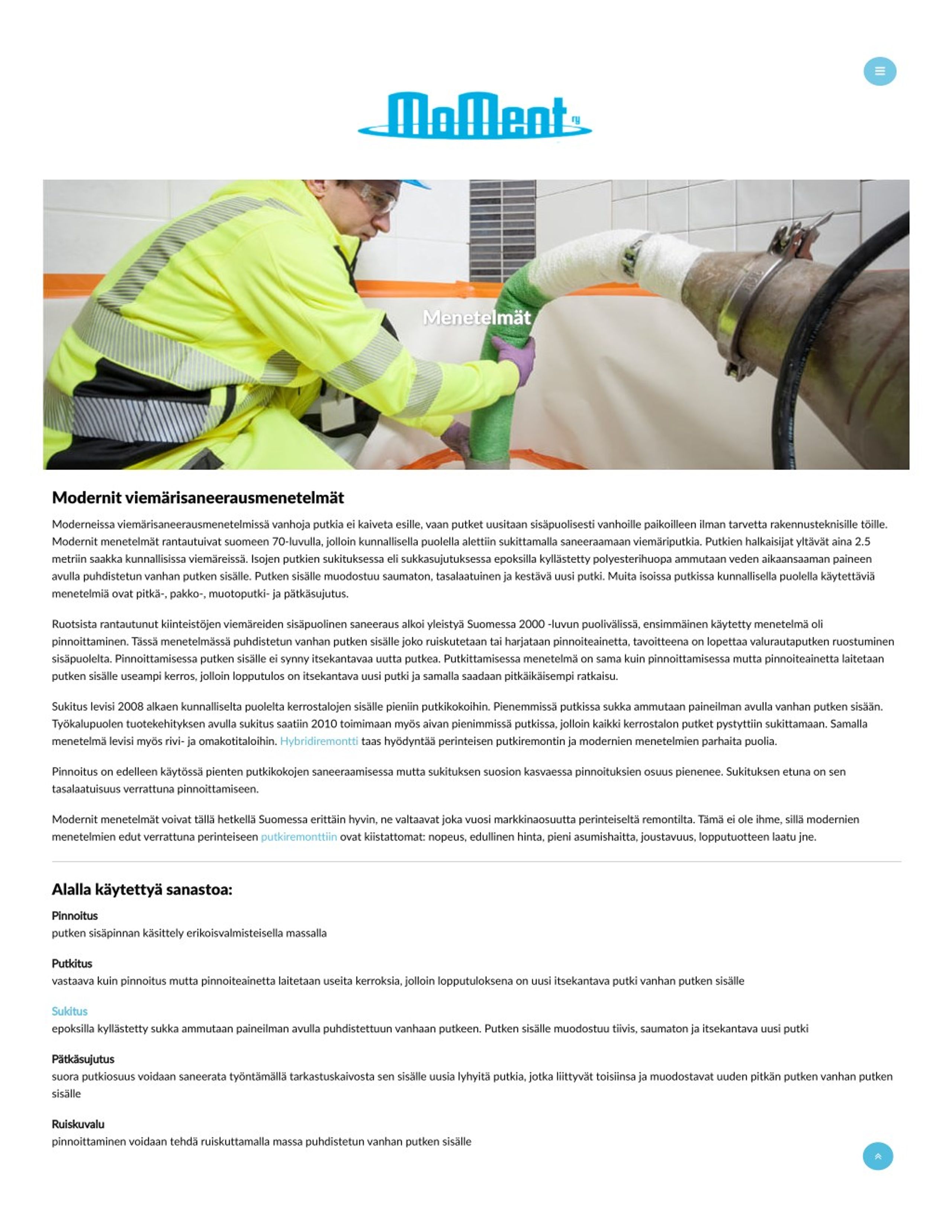

1.  Menetelmät Modernit viemärisaneerausmenetelmät Moderneissa viemärisaneerausmenetelmissä vanhoja putkia ei kaiveta esille, vaan putket uusitaan sisäpuolisesti vanhoille paikoilleen ilman tarvetta rakennusteknisille töille. Modernit menetelmät rantautuivat suomeen 70-luvulla, jolloin kunnallisella puolella alettiin sukittamalla saneeraamaan viemäriputkia. Putkien halkaisijat yltävät aina 2.5 metriin saakka kunnallisissa viemäreissä. Isojen putkien sukituksessa eli sukkasujutuksessa epoksilla kyllästetty polyesterihuopa ammutaan veden aikaansaaman paineen avulla puhdistetun vanhan putken sisälle. Putken sisälle muodostuu saumaton, tasalaatuinen ja kestävä uusi putki. Muita isoissa putkissa kunnallisella puolella käytettäviä menetelmiä ovat pitkä-, pakko-, muotoputki- ja pätkäsujutus. Ruotsista rantautunut kiinteistöjen viemäreiden sisäpuolinen saneeraus alkoi yleistyä Suomessa 2000 -luvun puolivälissä, ensimmäinen käytetty menetelmä oli pinnoittaminen. Tässä menetelmässä puhdistetun vanhan putken sisälle joko ruiskutetaan tai harjataan pinnoiteainetta, tavoitteena on lopettaa valurautaputken ruostuminen sisäpuolelta. Pinnoittamisessa putken sisälle ei synny itsekantavaa uutta putkea. Putkittamisessa menetelmä on sama kuin pinnoittamisessa mutta pinnoiteainetta laitetaan putken sisälle useampi kerros, jolloin lopputulos on itsekantava uusi putki ja samalla saadaan pitkäikäisempi ratkaisu. Sukitus levisi 2008 alkaen kunnalliselta puolelta kerrostalojen sisälle pieniin putkikokoihin. Pienemmissä putkissa sukka ammutaan paineilman avulla vanhan putken sisään. Työkalupuolen tuotekehityksen avulla sukitus saatiin 2010 toimimaan myös aivan pienimmissä putkissa, jolloin kaikki kerrostalon putket pystyttiin sukittamaan. Samalla menetelmä levisi myös rivi- ja omakotitaloihin. Hybridiremontti taas hyödyntää perinteisen putkiremontin ja modernien menetelmien parhaita puolia. Pinnoitus on edelleen käytössä pienten putkikokojen saneeraamisessa mutta sukituksen suosion kasvaessa pinnoituksien osuus pienenee. Sukituksen etuna on sen tasalaatuisuus verrattuna pinnoittamiseen. Modernit menetelmät voivat tällä hetkellä Suomessa erittäin hyvin, ne valtaavat joka vuosi markkinaosuutta perinteiseltä remontilta. Tämä ei ole ihme, sillä modernien menetelmien edut verrattuna perinteiseen putkiremonttiin ovat kiistattomat: nopeus, edullinen hinta, pieni asumishaitta, joustavuus, lopputuotteen laatu jne. Alalla käytettyä sanastoa: Pinnoitus Pinnoitus putken sisäpinnan käsittely erikoisvalmisteisella massalla Putkitus Putkitus vastaava kuin pinnoitus mutta pinnoiteainetta laitetaan useita kerroksia, jolloin lopputuloksena on uusi itsekantava putki vanhan putken sisälle Sukitus Sukitus epoksilla kyllästetty sukka ammutaan paineilman avulla puhdistettuun vanhaan putkeen. Putken sisälle muodostuu tiivis, saumaton ja itsekantava uusi putki Pätkäsujutus Pätkäsujutus suora putkiosuus voidaan saneerata työntämällä tarkastuskaivosta sen sisälle uusia lyhyitä putkia, jotka liittyvät toisiinsa ja muodostavat uuden pitkän putken vanhan putken sisälle Ruiskuvalu Ruiskuvalu pinnoittaminen voidaan tehdä ruiskuttamalla massa puhdistetun vanhan putken sisälle 

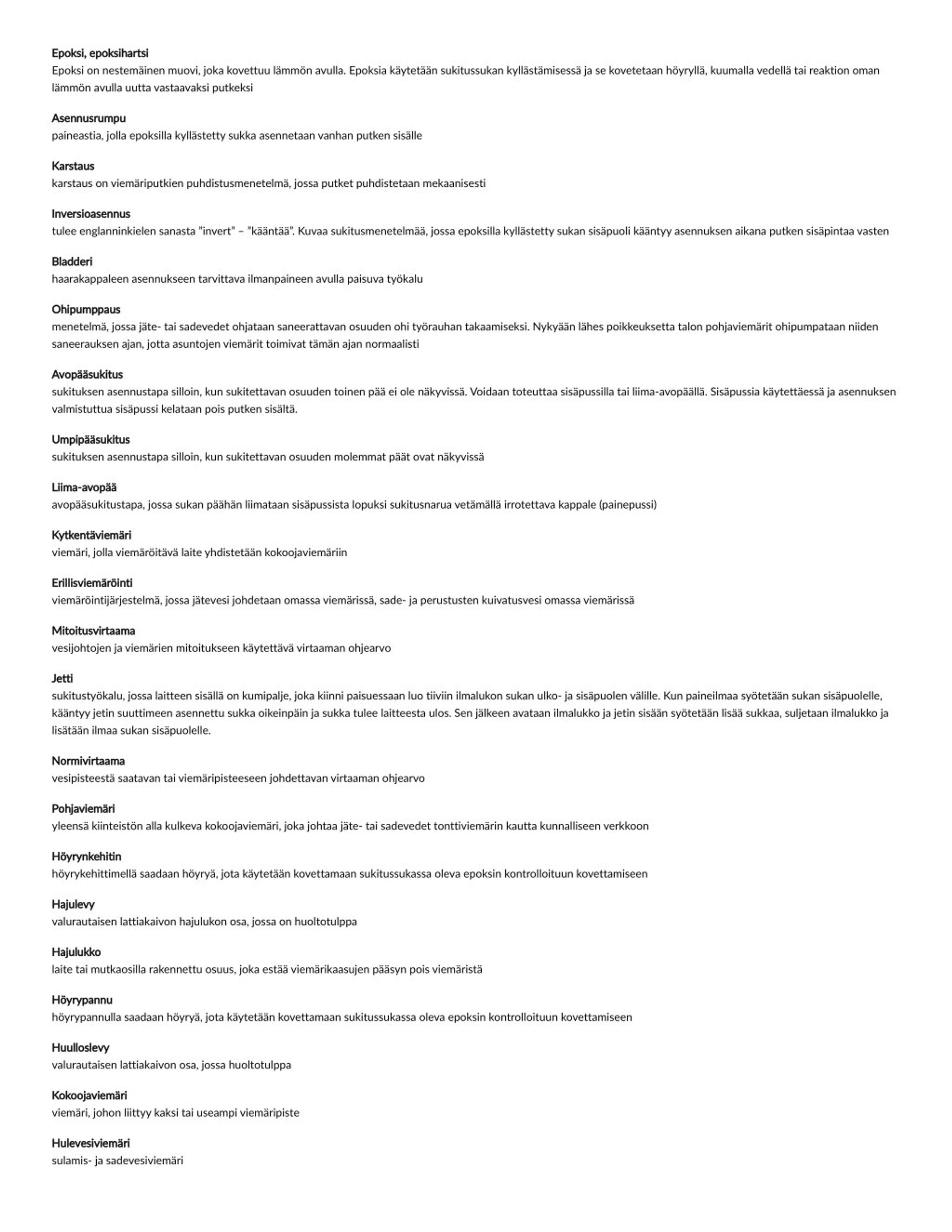

2. Epoksi, epoksihartsi Epoksi, epoksihartsi Epoksi on nestemäinen muovi, joka kovettuu lämmön avulla. Epoksia käytetään sukitussukan kyllästämisessä ja se kovetetaan höyryllä, kuumalla vedellä tai reaktion oman lämmön avulla uutta vastaavaksi putkeksi Asennusrumpu Asennusrumpu paineastia, jolla epoksilla kyllästetty sukka asennetaan vanhan putken sisälle Karstaus Karstaus karstaus on viemäriputkien puhdistusmenetelmä, jossa putket puhdistetaan mekaanisesti Inversioasennus Inversioasennus tulee englanninkielen sanasta ”invert” – ”kääntää”. Kuvaa sukitusmenetelmää, jossa epoksilla kyllästetty sukan sisäpuoli kääntyy asennuksen aikana putken sisäpintaa vasten Bladderi Bladderi haarakappaleen asennukseen tarvittava ilmanpaineen avulla paisuva työkalu Ohipumppaus Ohipumppaus menetelmä, jossa jäte- tai sadevedet ohjataan saneerattavan osuuden ohi työrauhan takaamiseksi. Nykyään lähes poikkeuksetta talon pohjaviemärit ohipumpataan niiden saneerauksen ajan, jotta asuntojen viemärit toimivat tämän ajan normaalisti Avopääsukitus Avopääsukitus sukituksen asennustapa silloin, kun sukitettavan osuuden toinen pää ei ole näkyvissä. Voidaan toteuttaa sisäpussilla tai liima-avopäällä. Sisäpussia käytettäessä ja asennuksen valmistuttua sisäpussi kelataan pois putken sisältä. Umpipääsukitus Umpipääsukitus sukituksen asennustapa silloin, kun sukitettavan osuuden molemmat päät ovat näkyvissä Liima-avopää Liima-avopää avopääsukitustapa, jossa sukan päähän liimataan sisäpussista lopuksi sukitusnarua vetämällä irrotettava kappale (painepussi) Kytkentäviemäri Kytkentäviemäri viemäri, jolla viemäröitävä laite yhdistetään kokoojaviemäriin Erillisviemäröinti Erillisviemäröinti viemäröintijärjestelmä, jossa jätevesi johdetaan omassa viemärissä, sade- ja perustusten kuivatusvesi omassa viemärissä Mitoitusvirtaama Mitoitusvirtaama vesijohtojen ja viemärien mitoitukseen käytettävä virtaaman ohjearvo Jetti Jetti sukitustyökalu, jossa laitteen sisällä on kumipalje, joka kiinni paisuessaan luo tiiviin ilmalukon sukan ulko- ja sisäpuolen välille. Kun paineilmaa syötetään sukan sisäpuolelle, kääntyy jetin suuttimeen asennettu sukka oikeinpäin ja sukka tulee laitteesta ulos. Sen jälkeen avataan ilmalukko ja jetin sisään syötetään lisää sukkaa, suljetaan ilmalukko ja lisätään ilmaa sukan sisäpuolelle. Normivirtaama Normivirtaama vesipisteestä saatavan tai viemäripisteeseen johdettavan virtaaman ohjearvo Pohjaviemäri Pohjaviemäri yleensä kiinteistön alla kulkeva kokoojaviemäri, joka johtaa jäte- tai sadevedet tonttiviemärin kautta kunnalliseen verkkoon Höyrynkehitin Höyrynkehitin höyrykehittimellä saadaan höyryä, jota käytetään kovettamaan sukitussukassa oleva epoksin kontrolloituun kovettamiseen Hajulevy Hajulevy valurautaisen lattiakaivon hajulukon osa, jossa on huoltotulppa Hajulukko Hajulukko laite tai mutkaosilla rakennettu osuus, joka estää viemärikaasujen pääsyn pois viemäristä Höyrypannu Höyrypannu höyrypannulla saadaan höyryä, jota käytetään kovettamaan sukitussukassa oleva epoksin kontrolloituun kovettamiseen Huulloslevy Huulloslevy valurautaisen lattiakaivon osa, jossa huoltotulppa Kokoojaviemäri Kokoojaviemäri viemäri, johon liittyy kaksi tai useampi viemäripiste Hulevesiviemäri Hulevesiviemäri sulamis- ja sadevesiviemäri

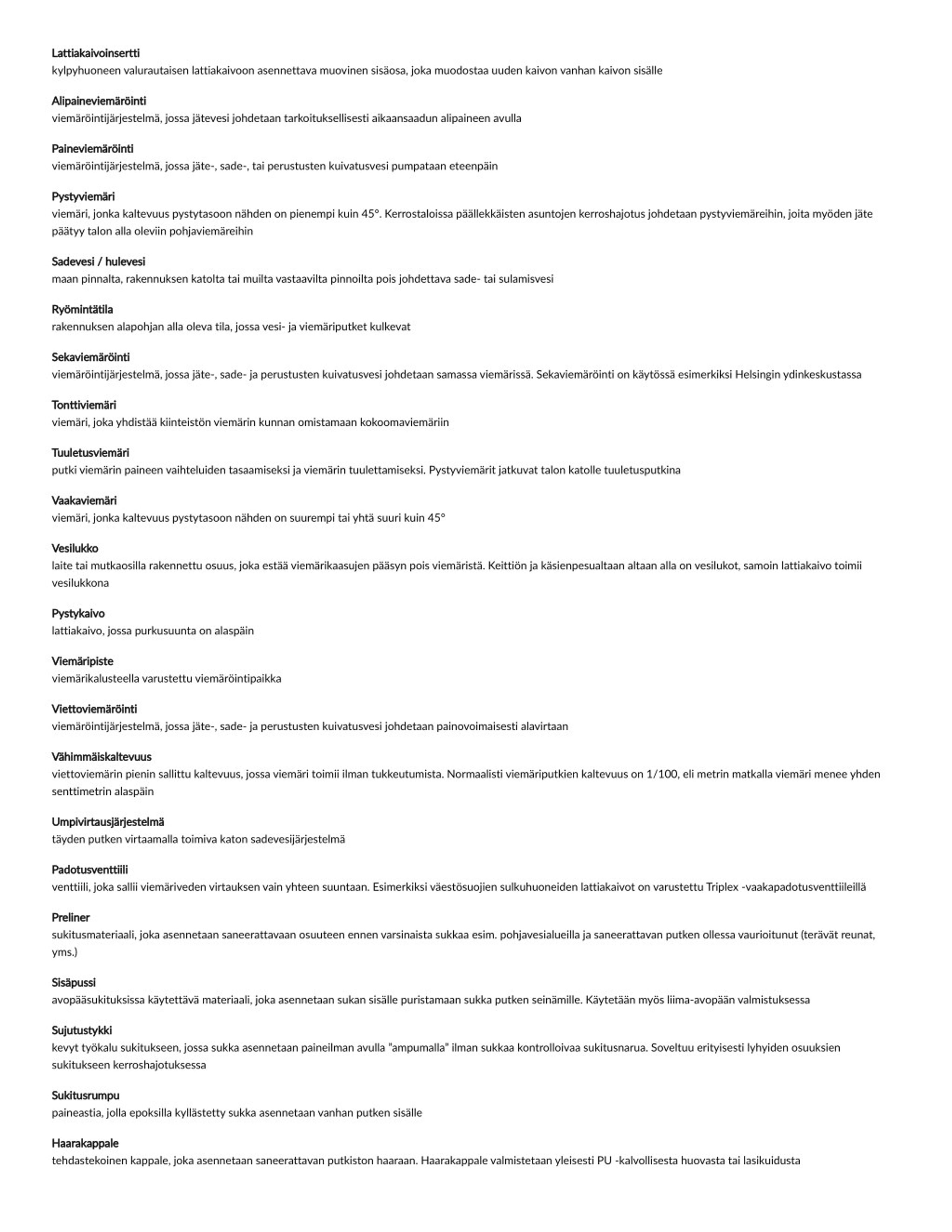

3. Lattiakaivoinsertti Lattiakaivoinsertti kylpyhuoneen valurautaisen lattiakaivoon asennettava muovinen sisäosa, joka muodostaa uuden kaivon vanhan kaivon sisälle Alipaineviemäröinti Alipaineviemäröinti viemäröintijärjestelmä, jossa jätevesi johdetaan tarkoituksellisesti aikaansaadun alipaineen avulla Paineviemäröinti Paineviemäröinti viemäröintijärjestelmä, jossa jäte-, sade-, tai perustusten kuivatusvesi pumpataan eteenpäin Pystyviemäri Pystyviemäri viemäri, jonka kaltevuus pystytasoon nähden on pienempi kuin 45°. Kerrostaloissa päällekkäisten asuntojen kerroshajotus johdetaan pystyviemäreihin, joita myöden jäte päätyy talon alla oleviin pohjaviemäreihin Sadevesi / hulevesi Sadevesi / hulevesi maan pinnalta, rakennuksen katolta tai muilta vastaavilta pinnoilta pois johdettava sade- tai sulamisvesi Ryömintätila Ryömintätila rakennuksen alapohjan alla oleva tila, jossa vesi- ja viemäriputket kulkevat Sekaviemäröinti Sekaviemäröinti viemäröintijärjestelmä, jossa jäte-, sade- ja perustusten kuivatusvesi johdetaan samassa viemärissä. Sekaviemäröinti on käytössä esimerkiksi Helsingin ydinkeskustassa Tonttiviemäri Tonttiviemäri viemäri, joka yhdistää kiinteistön viemärin kunnan omistamaan kokoomaviemäriin Tuuletusviemäri Tuuletusviemäri putki viemärin paineen vaihteluiden tasaamiseksi ja viemärin tuulettamiseksi. Pystyviemärit jatkuvat talon katolle tuuletusputkina Vaakaviemäri Vaakaviemäri viemäri, jonka kaltevuus pystytasoon nähden on suurempi tai yhtä suuri kuin 45° Vesilukko Vesilukko laite tai mutkaosilla rakennettu osuus, joka estää viemärikaasujen pääsyn pois viemäristä. Keittiön ja käsienpesualtaan altaan alla on vesilukot, samoin lattiakaivo toimii vesilukkona Pystykaivo Pystykaivo lattiakaivo, jossa purkusuunta on alaspäin Viemäripiste Viemäripiste viemärikalusteella varustettu viemäröintipaikka Viettoviemäröinti Viettoviemäröinti viemäröintijärjestelmä, jossa jäte-, sade- ja perustusten kuivatusvesi johdetaan painovoimaisesti alavirtaan Vähimmäiskaltevuus Vähimmäiskaltevuus viettoviemärin pienin sallittu kaltevuus, jossa viemäri toimii ilman tukkeutumista. Normaalisti viemäriputkien kaltevuus on 1/100, eli metrin matkalla viemäri menee yhden senttimetrin alaspäin Umpivirtausjärjestelmä Umpivirtausjärjestelmä täyden putken virtaamalla toimiva katon sadevesijärjestelmä Padotusventtiili Padotusventtiili venttiili, joka sallii viemäriveden virtauksen vain yhteen suuntaan. Esimerkiksi väestösuojien sulkuhuoneiden lattiakaivot on varustettu Triplex -vaakapadotusventtiileillä Preliner Preliner sukitusmateriaali, joka asennetaan saneerattavaan osuuteen ennen varsinaista sukkaa esim. pohjavesialueilla ja saneerattavan putken ollessa vaurioitunut (terävät reunat, yms.) Sisäpussi Sisäpussi avopääsukituksissa käytettävä materiaali, joka asennetaan sukan sisälle puristamaan sukka putken seinämille. Käytetään myös liima-avopään valmistuksessa Sujutustykki Sujutustykki kevyt työkalu sukitukseen, jossa sukka asennetaan paineilman avulla ”ampumalla” ilman sukkaa kontrolloivaa sukitusnarua. Soveltuu erityisesti lyhyiden osuuksien sukitukseen kerroshajotuksessa Sukitusrumpu Sukitusrumpu paineastia, jolla epoksilla kyllästetty sukka asennetaan vanhan putken sisälle Haarakappale Haarakappale tehdastekoinen kappale, joka asennetaan saneerattavan putkiston haaraan. Haarakappale valmistetaan yleisesti PU -kalvollisesta huovasta tai lasikuidusta

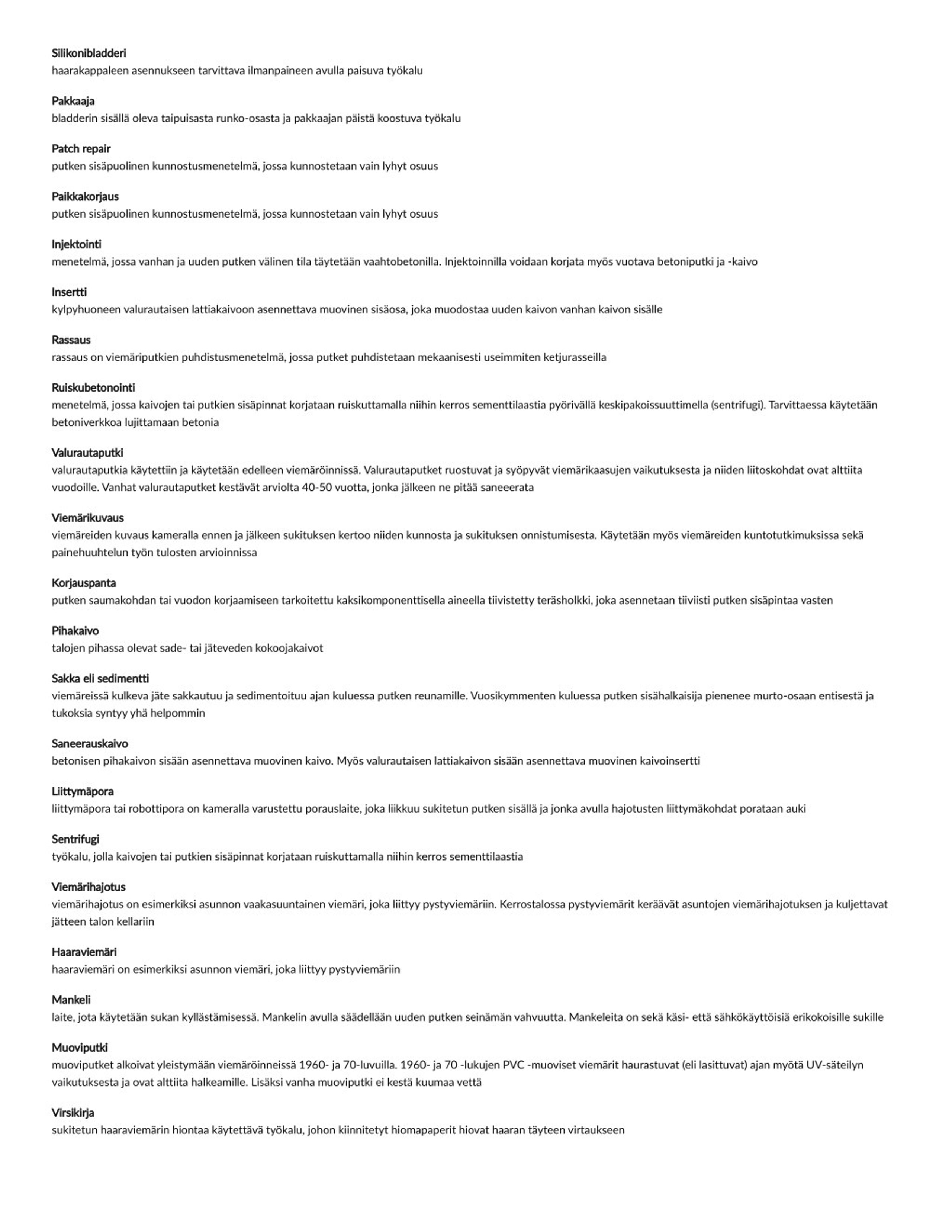

4. Silikonibladderi Silikonibladderi haarakappaleen asennukseen tarvittava ilmanpaineen avulla paisuva työkalu Pakkaaja Pakkaaja bladderin sisällä oleva taipuisasta runko-osasta ja pakkaajan päistä koostuva työkalu Patch repair Patch repair putken sisäpuolinen kunnostusmenetelmä, jossa kunnostetaan vain lyhyt osuus Paikkakorjaus Paikkakorjaus putken sisäpuolinen kunnostusmenetelmä, jossa kunnostetaan vain lyhyt osuus Injektointi Injektointi menetelmä, jossa vanhan ja uuden putken välinen tila täytetään vaahtobetonilla. Injektoinnilla voidaan korjata myös vuotava betoniputki ja -kaivo Insertti Insertti kylpyhuoneen valurautaisen lattiakaivoon asennettava muovinen sisäosa, joka muodostaa uuden kaivon vanhan kaivon sisälle Rassaus Rassaus rassaus on viemäriputkien puhdistusmenetelmä, jossa putket puhdistetaan mekaanisesti useimmiten ketjurasseilla Ruiskubetonointi Ruiskubetonointi menetelmä, jossa kaivojen tai putkien sisäpinnat korjataan ruiskuttamalla niihin kerros sementtilaastia pyörivällä keskipakoissuuttimella (sentrifugi). Tarvittaessa käytetään betoniverkkoa lujittamaan betonia Valurautaputki Valurautaputki valurautaputkia käytettiin ja käytetään edelleen viemäröinnissä. Valurautaputket ruostuvat ja syöpyvät viemärikaasujen vaikutuksesta ja niiden liitoskohdat ovat alttiita vuodoille. Vanhat valurautaputket kestävät arviolta 40-50 vuotta, jonka jälkeen ne pitää saneeerata Viemärikuvaus Viemärikuvaus viemäreiden kuvaus kameralla ennen ja jälkeen sukituksen kertoo niiden kunnosta ja sukituksen onnistumisesta. Käytetään myös viemäreiden kuntotutkimuksissa sekä painehuuhtelun työn tulosten arvioinnissa Korjauspanta Korjauspanta putken saumakohdan tai vuodon korjaamiseen tarkoitettu kaksikomponenttisella aineella tiivistetty teräsholkki, joka asennetaan tiiviisti putken sisäpintaa vasten Pihakaivo Pihakaivo talojen pihassa olevat sade- tai jäteveden kokoojakaivot Sakka eli sedimentti Sakka eli sedimentti viemäreissä kulkeva jäte sakkautuu ja sedimentoituu ajan kuluessa putken reunamille. Vuosikymmenten kuluessa putken sisähalkaisija pienenee murto-osaan entisestä ja tukoksia syntyy yhä helpommin Saneerauskaivo Saneerauskaivo betonisen pihakaivon sisään asennettava muovinen kaivo. Myös valurautaisen lattiakaivon sisään asennettava muovinen kaivoinsertti Liittymäpora Liittymäpora liittymäpora tai robottipora on kameralla varustettu porauslaite, joka liikkuu sukitetun putken sisällä ja jonka avulla hajotusten liittymäkohdat porataan auki Sentrifugi Sentrifugi työkalu, jolla kaivojen tai putkien sisäpinnat korjataan ruiskuttamalla niihin kerros sementtilaastia Viemärihajotus Viemärihajotus viemärihajotus on esimerkiksi asunnon vaakasuuntainen viemäri, joka liittyy pystyviemäriin. Kerrostalossa pystyviemärit keräävät asuntojen viemärihajotuksen ja kuljettavat jätteen talon kellariin Haaraviemäri Haaraviemäri haaraviemäri on esimerkiksi asunnon viemäri, joka liittyy pystyviemäriin Mankeli Mankeli laite, jota käytetään sukan kyllästämisessä. Mankelin avulla säädellään uuden putken seinämän vahvuutta. Mankeleita on sekä käsi- että sähkökäyttöisiä erikokoisille sukille Muoviputki Muoviputki muoviputket alkoivat yleistymään viemäröinneissä 1960- ja 70-luvuilla. 1960- ja 70 -lukujen PVC -muoviset viemärit haurastuvat (eli lasittuvat) ajan myötä UV-säteilyn vaikutuksesta ja ovat alttiita halkeamille. Lisäksi vanha muoviputki ei kestä kuumaa vettä Virsikirja Virsikirja sukitetun haaraviemärin hiontaa käytettävä työkalu, johon kiinnitetyt hiomapaperit hiovat haaran täyteen virtaukseen

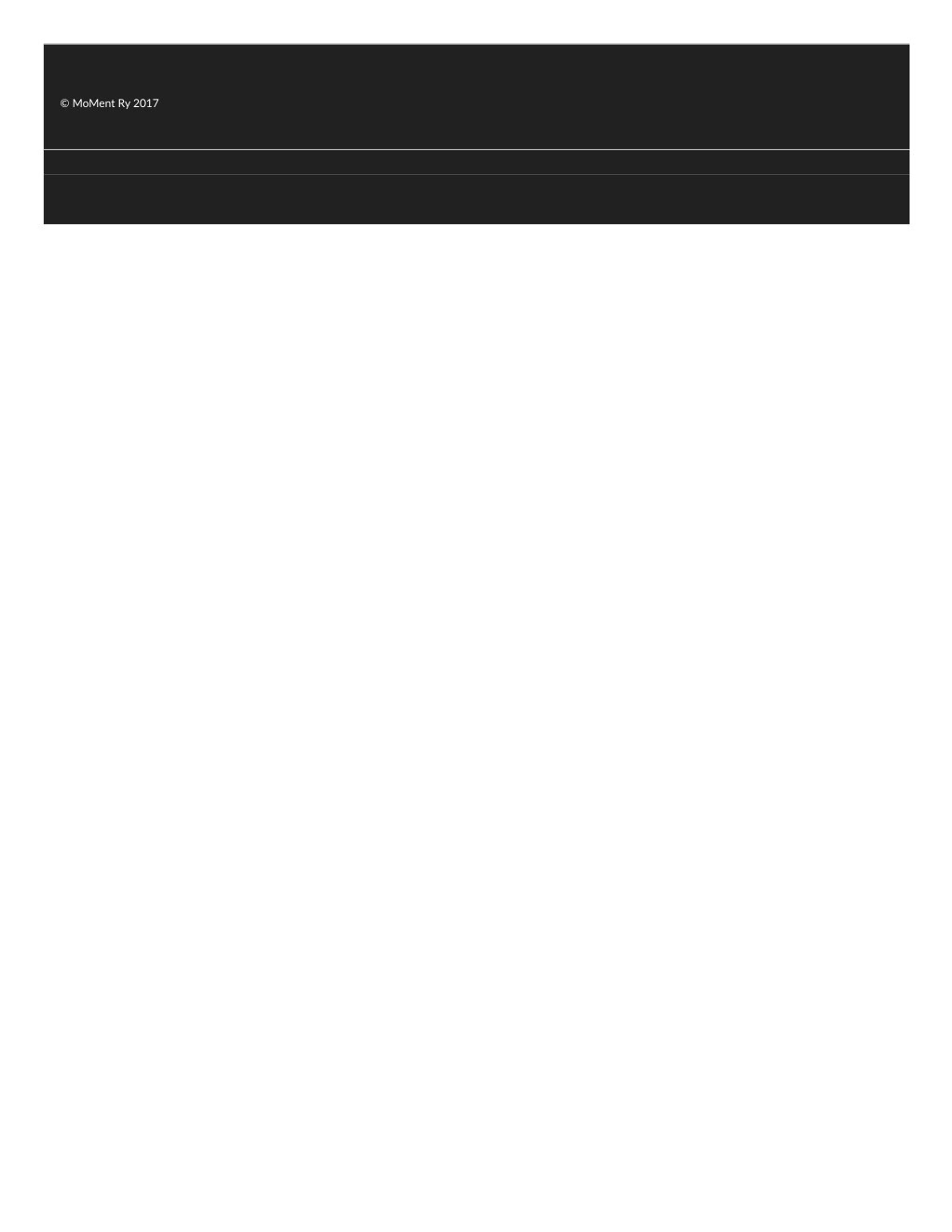

5. © MoMent Ry 2017
