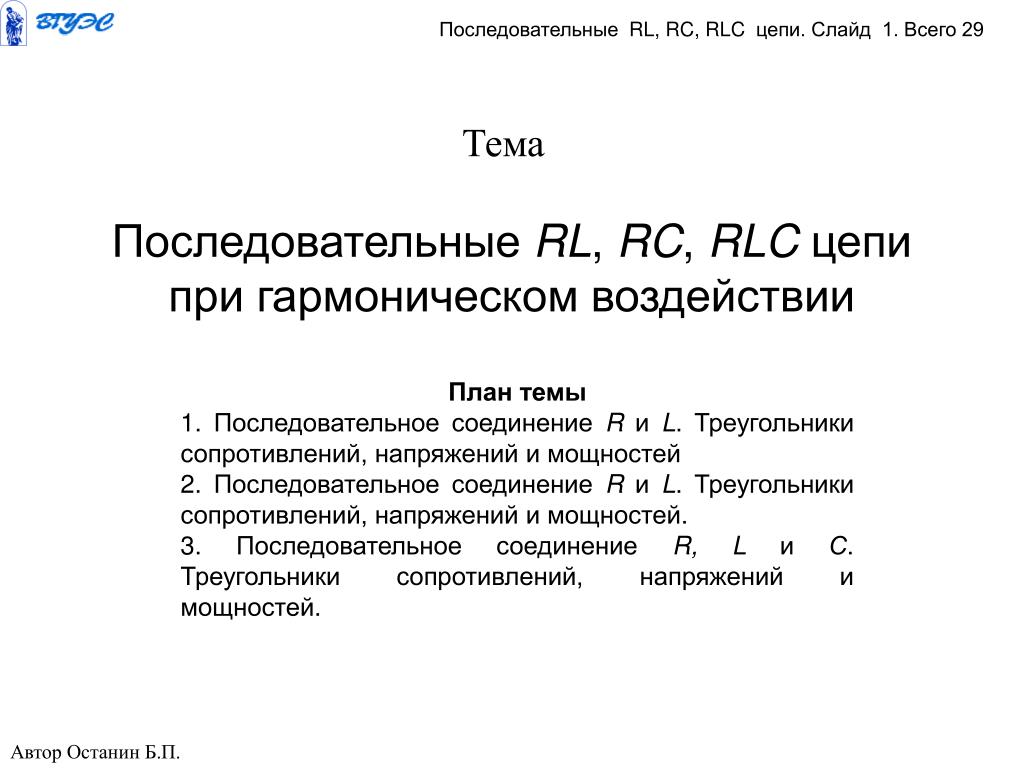

  1. Последовательные RL, RC, RLC цепи. Слайд 1. Всего 29 Тема Последовательные RL, RC,RLC цепи при гармоническом воздействии План темы 1. Последовательное соединение R и L. Треугольники сопротивлений, напряжений и мощностей 2. Последовательное соединение R и L. Треугольники сопротивлений, напряжений и мощностей. 3. Последовательное соединение R, Lи С. Треугольники сопротивлений, напряжений и мощностей. Автор Останин Б.П.

  2. Последовательные RL, RC, RLC цепи. Слайд 2. Всего 29 ZR ZL Z=R+jL I I I R L UL U U U UR UR UL U U– комплексное входное напряжение цепи – комплексное напряжение на резисторе R – комплексное напряжение на индуктивности L – полное комплексное сопротивление цепи RL R–резистивное сопротивление цепи – реактивное индуктивное сопротивление цепи - угол сдвига фаз Последовательная RL цепь Автор Останин Б.П.

  3. Последовательные RL, RC, RLC цепи. Слайд 3. Всего 29 1. Найти сопротивление Z = ZZ 2. Найти ток I 1. Найти напряжения URи UL Как найти ток I, напряжения UR, UL, если заданы R, L, f, U Автор Останин Б.П.

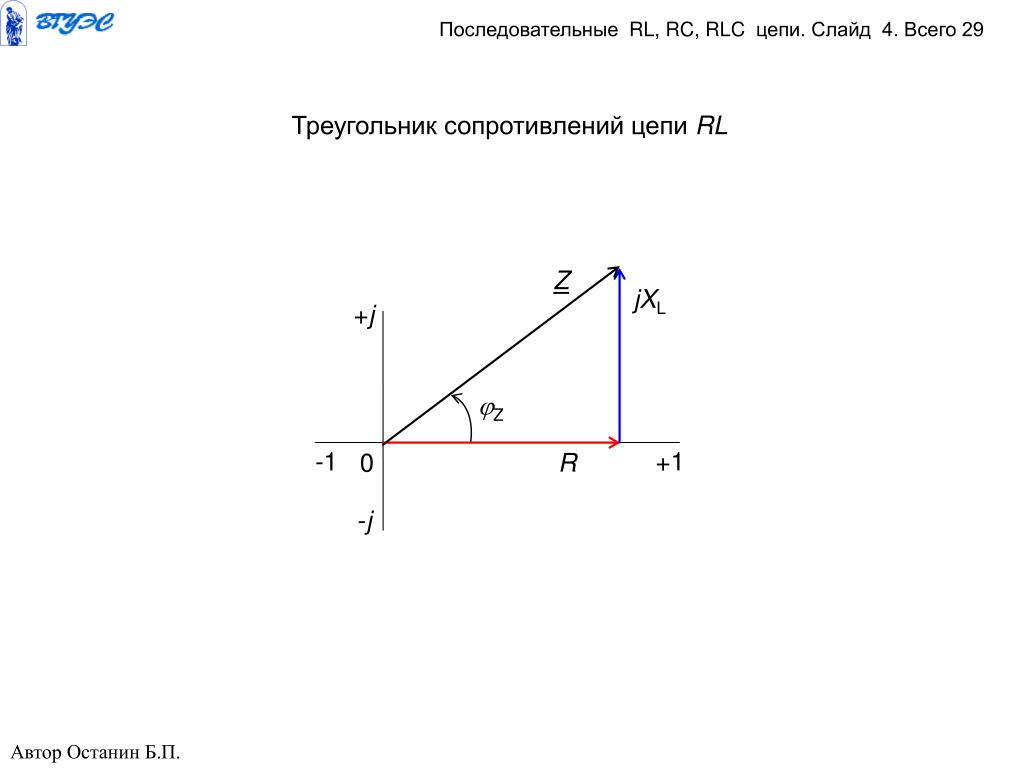

  4. Последовательные RL, RC, RLC цепи. Слайд 4. Всего 29 Z jXL +j Z -1 +1 R -j 0 Треугольник сопротивлений цепи RL Автор Останин Б.П.

  5. Последовательные RL, RC, RLC цепи. Слайд 5. Всего 29 UL U +j I  UR 0 -1 +1 -j Треугольник напряжений цепи RL Автор Останин Б.П.

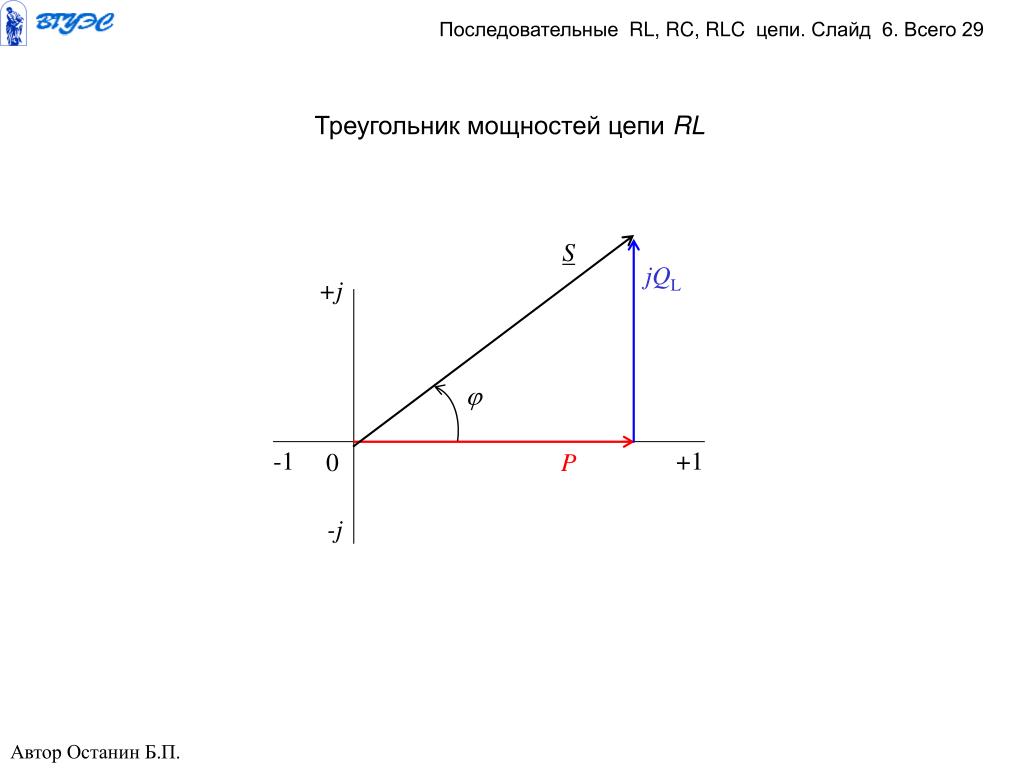

  6. Последовательные RL, RC, RLC цепи. Слайд 6. Всего 29 S jQL +j  -1 +1 0 P -j Треугольник мощностей цепи RL Автор Останин Б.П.

  7. Последовательные RL, RC, RLC цепи. Слайд 7. Всего 29 +j UL Z U jXL +j I Z Z UR R -1 +1 0 -j 0 -1 +1 -j S jQL +j Z -1 +1 0 P -j Треугольники сопротивлений, напряжений, мощностей цепи RL подобны Автор Останин Б.П.

  8. Последовательные RL, RC, RLC цепи. Слайд 8. Всего 29 С I I R ZR ZС I U U UR U UС U UR UС U– комплексное входное напряжение цепиRC – комплексное напряжение на резисторе R – комплексное напряжение на ёмкости С – полное комплексное сопротивление цепи RС R–резистивное сопротивление цепи – реактивное ёмкостноеное сопротивление цепи RC - угол сдвига фазцепи RC Последовательная RC цепь Автор Останин Б.П.

  9. Последовательные RL, RC, RLC цепи. Слайд 9. Всего 29 1. Найти сопротивление Z = ZZ Найти ток I Найти напряжения URUC Как найти ток I, напряжения UR, UС, если заданыR, С, f, U Автор Останин Б.П.

  10. Последовательные RL, RC, RLC цепи. Слайд 10. Всего 29 +j R -1 +1 0 Z -jXC Z -j Треугольник сопротивлений цепи RC Автор Останин Б.П.

  11. Последовательные RL, RC, RLC цепи. Слайд 11. Всего 29 +j I UR UC Z 0 -1 +1 U -j Треугольник напряжений цепи RC Автор Останин Б.П.

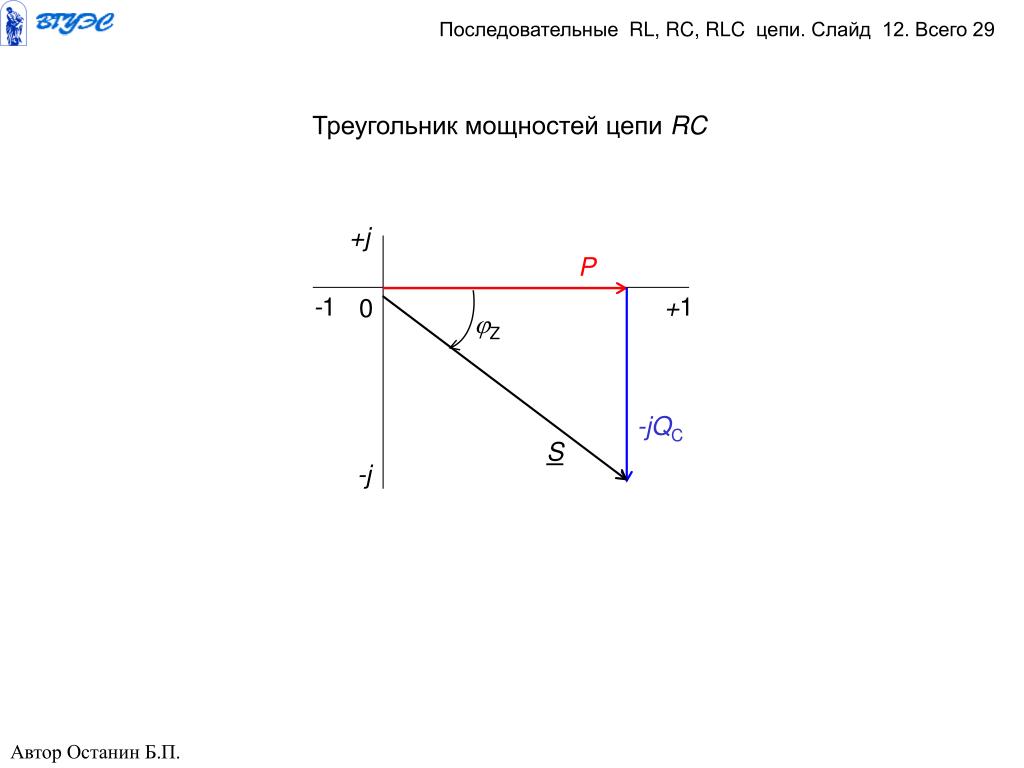

  12. Последовательные RL, RC, RLC цепи. Слайд 12. Всего 29 +j P -1 +1 0 Z -jQC S -j Треугольник мощностей цепи RC Автор Останин Б.П.

  13. Последовательные RL, RC, RLC цепи. Слайд 13. Всего 29 +j I UR +j +j P R UC Z -1 -1 +1 +1 0 0 Z Z 0 -1 +1 U -j -jXC -jQC Z S -j -j Треугольники сопротивлений, напряжений, мощностей цепи RС подобны Автор Останин Б.П.

  14. Последовательные RL, RC, RLC цепи. Слайд 14. Всего 29 I U ZL ZC I R U UR UL UC I R L C UL U UR UC Последовательная RLС цепь Автор Останин Б.П.

  15. Последовательные RL, RC, RLC цепи. Слайд 15. Всего 29 U– комплексное входное напряжение цепиRLC UR = RI– комплексное напряжение на резисторе R UL = jXLl– комплексное напряжение на индуктивности L UC = -jXCl– комплексное напряжение на ёмкостиС – полное комплексное сопротивление цепи RLC R – резистивное сопротивление цепи – реактивное индуктивное сопротивление цепиRLC – реактивное ёмкостное сопротивление цепи – реактивное сопротивление цепи - угол сдвига фаз Формулы для последовательной цепи RLC Автор Останин Б.П.

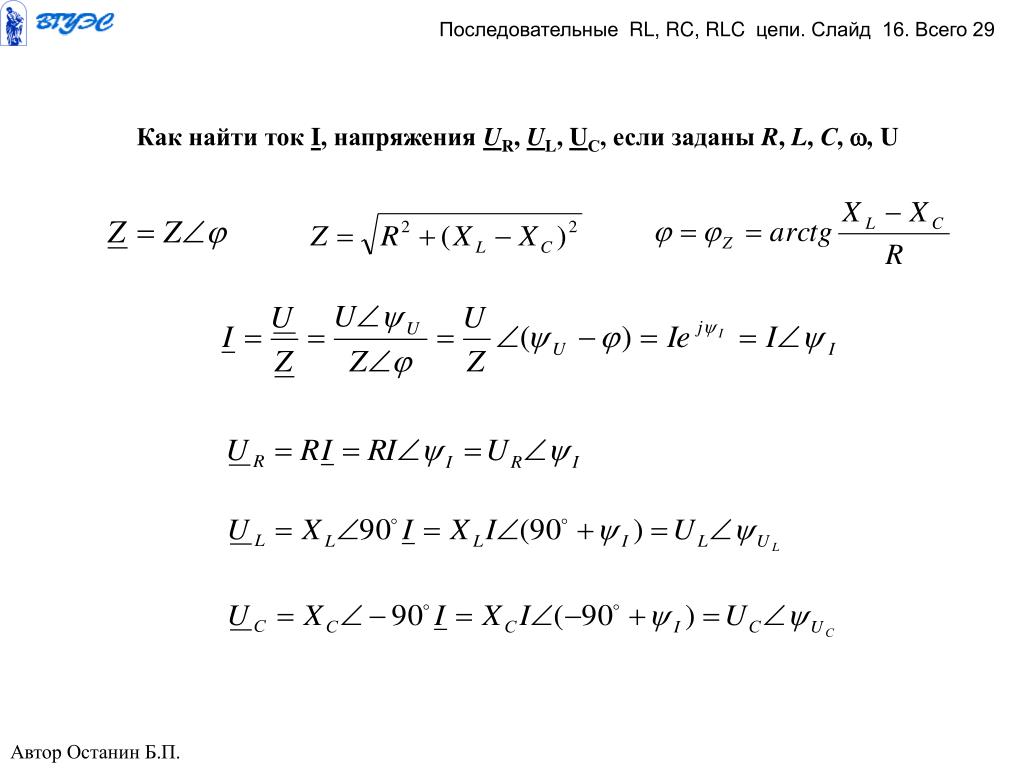

  16. Последовательные RL, RC, RLC цепи. Слайд 16. Всего 29 Как найти ток I, напряжения UR, UL,UС, если заданы R, L, С, , U Автор Останин Б.П.

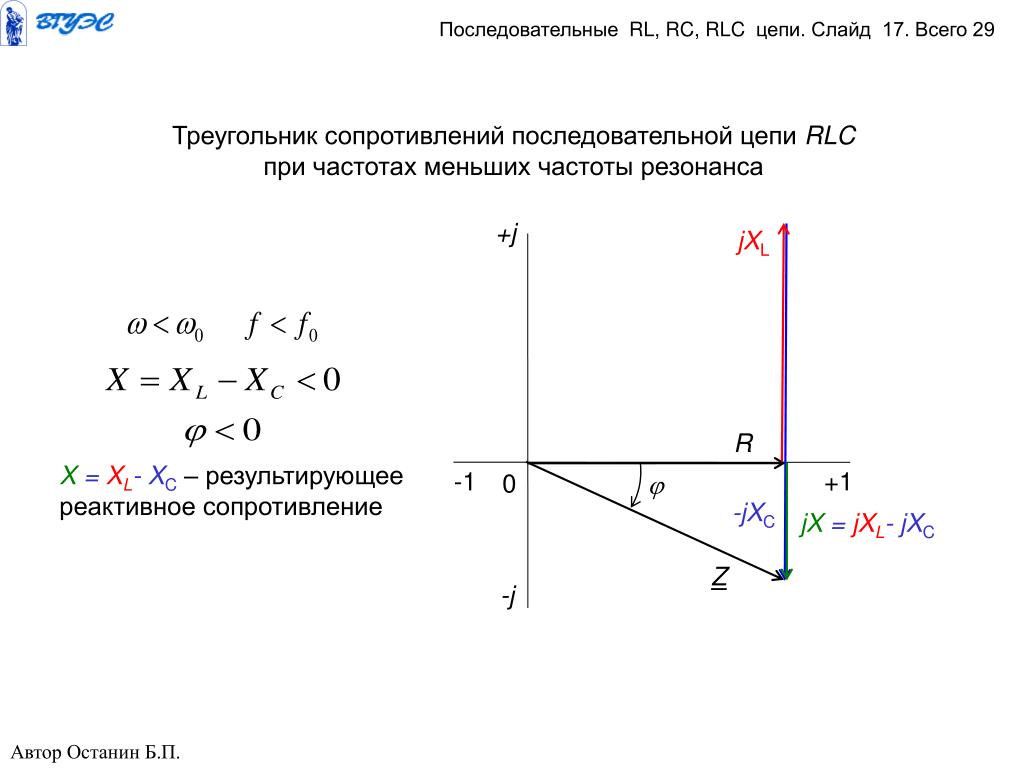

  17. Последовательные RL, RC, RLC цепи. Слайд 17. Всего 29 +j jXL R X = XL-XC– результирующее реактивное сопротивление -1 +1 0  -jXC jX = jXL-jXC Z -j Треугольник сопротивлений последовательной цепи RLCпри частотах меньших частоты резонанса Автор Останин Б.П.

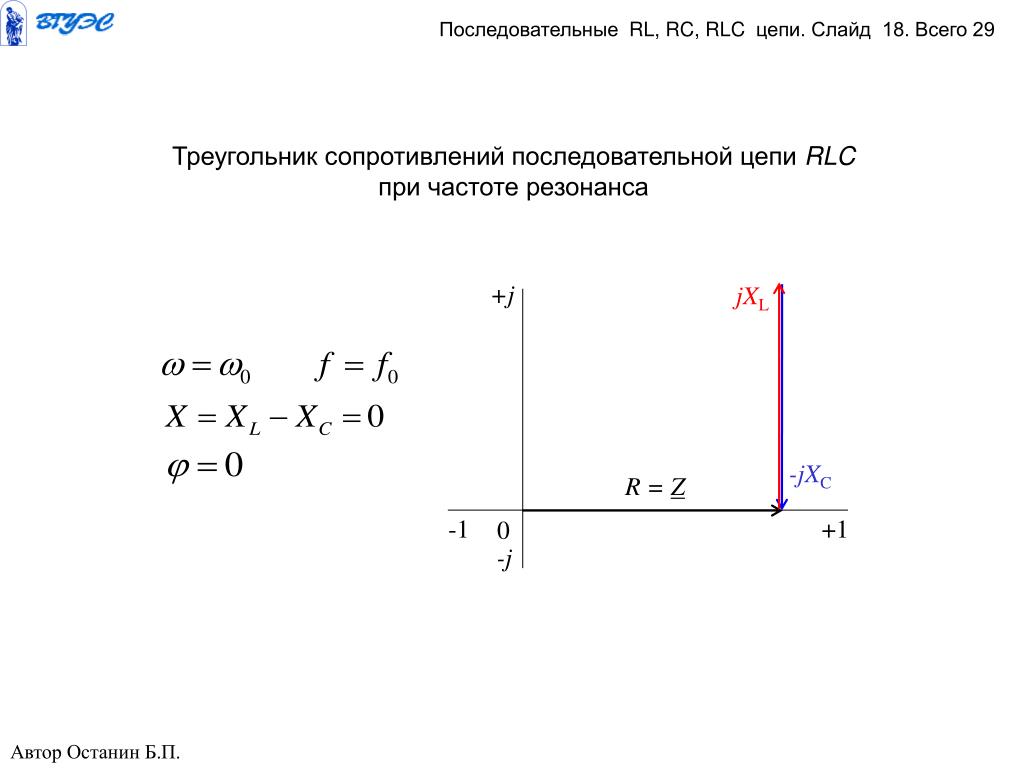

  18. Последовательные RL, RC, RLC цепи. Слайд 18. Всего 29 +j jXL -jXC R = Z -1 +1 0 -j Треугольник сопротивлений последовательной цепи RLCпри частоте резонанса Автор Останин Б.П.

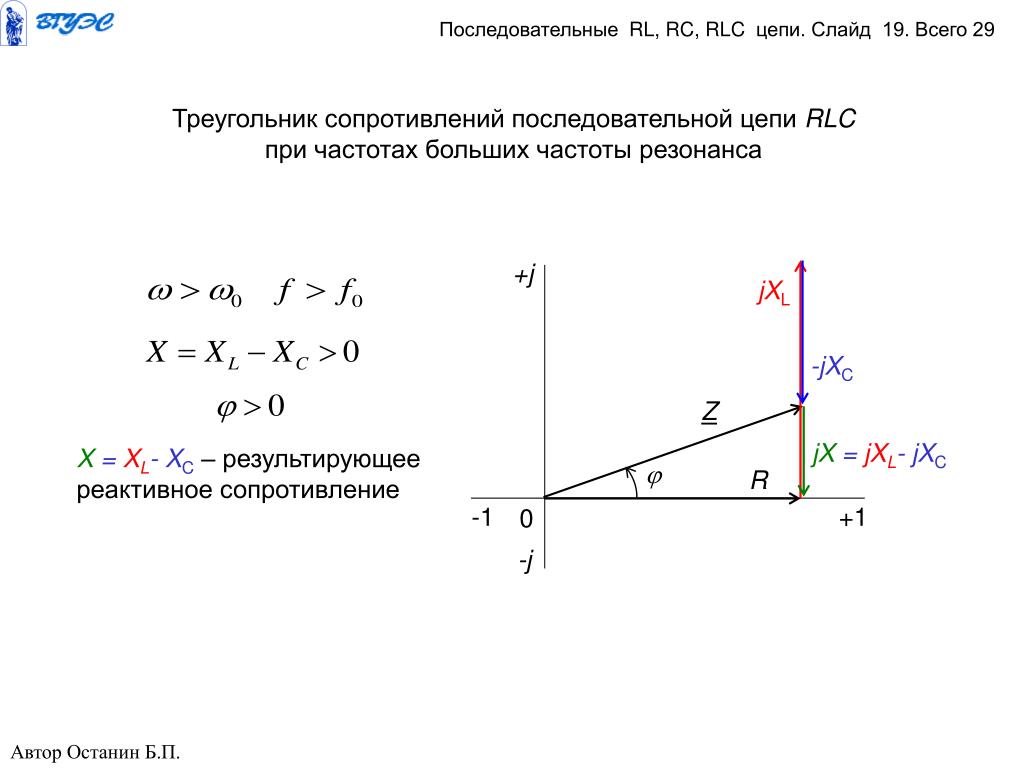

  19. Последовательные RL, RC, RLC цепи. Слайд 19. Всего 29 +j jXL -jXC Z jX = jXL-jXC  R -1 +1 0 X = XL-XC– результирующее реактивное сопротивление -j Треугольник сопротивлений последовательной цепи RLCпри частотах больших частоты резонанса Автор Останин Б.П.

  20. Последовательные RL, RC, RLC цепи. Слайд 20. Всего 29 jXL jXL +j +j +j jXL -jXC -jXC Z  = 0 R  R - -1 +1 0 -1 +1 Z=R 0 -1 +1 0 -jXC -j -j Z -j Треугольники сопротивлений на частотах до резонанса, на резонансной частоте, на частотах больше резонансной Автор Останин Б.П.

  21. Последовательные RL, RC, RLC цепи. Слайд 21. Всего 29 UL I +j UP = UL-UC UC U  UP = UL–UC - результирующее реактивное напряжение -1 +1 0 -j Треугольник напряжений последовательной цепи RLCпри частотах меньших частоты резонанса Автор Останин Б.П.

  22. Последовательные RL, RC, RLC цепи. Слайд 22. Всего 29 +j UL UC U=UR -1 +1 0 -j Треугольник напряжений последовательной цепи RLCпри частоте резонанса Автор Останин Б.П.

  23. Последовательные RL, RC, RLC цепи. Слайд 23. Всего 29 +j UL UC U UP = UL - UC UR I  UР – результирующее реактивное напряжение -1 +1 0 -j Треугольник напряжений последовательной цепи RLCпри частотах больших частоты резонанса Автор Останин Б.П.

  24. Последовательные RL, RC, RLC цепи. Слайд 24. Всего 29 +j UL +j I UL UL I UC UC UC +j UR U  U I U=UR UR  0 -1 -1 +1 +1 0 -1 +1 0 -j -j -j Треугольники напряжений на частотах до резонанса, на резонансной частоте, на частотах больше резонансной Отметим, что вектор напряжения для всех векторных диаграмм один и тот же. Автор Останин Б.П.

  25. Последовательные RL, RC, RLC цепи. Слайд 25. Всего 29 +j jQL P Q – результирующая реактивная мощность -1 +1 0  -jQC jQ=jQL-jQC S -j Треугольник мощностей последовательной цепи RLCпри частотах меньших частоты резонанса Автор Останин Б.П.

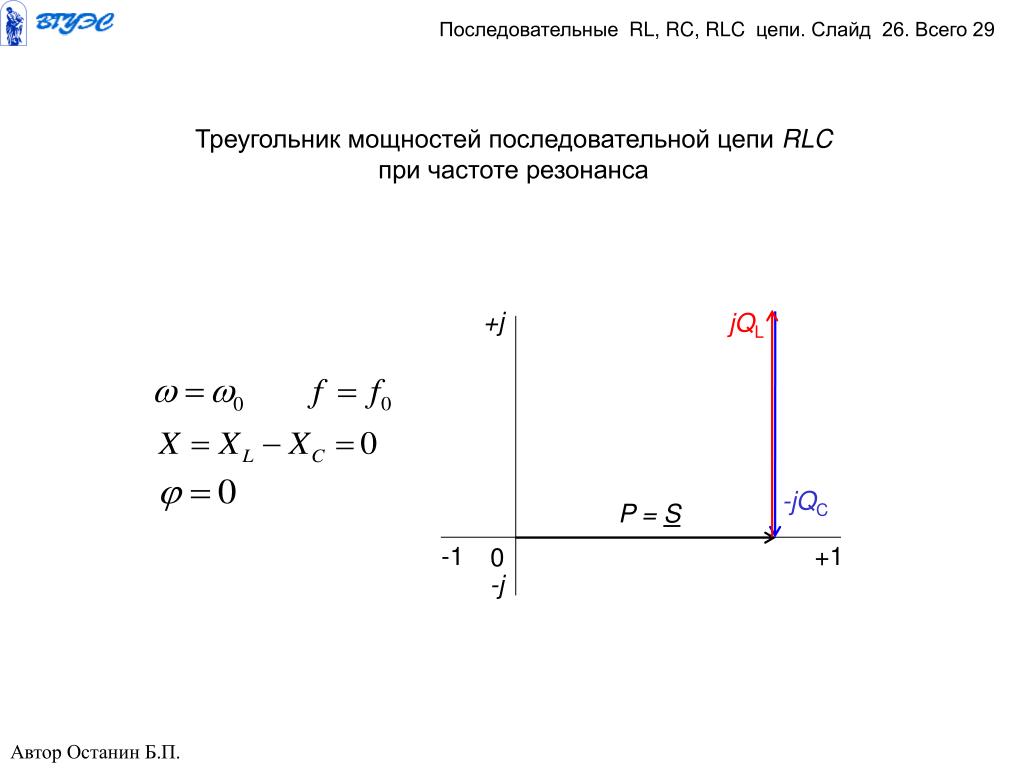

  26. Последовательные RL, RC, RLC цепи. Слайд 26. Всего 29 +j jQL -jQC P = S -1 +1 0 -j Треугольник мощностей последовательной цепи RLCпри частоте резонанса Автор Останин Б.П.

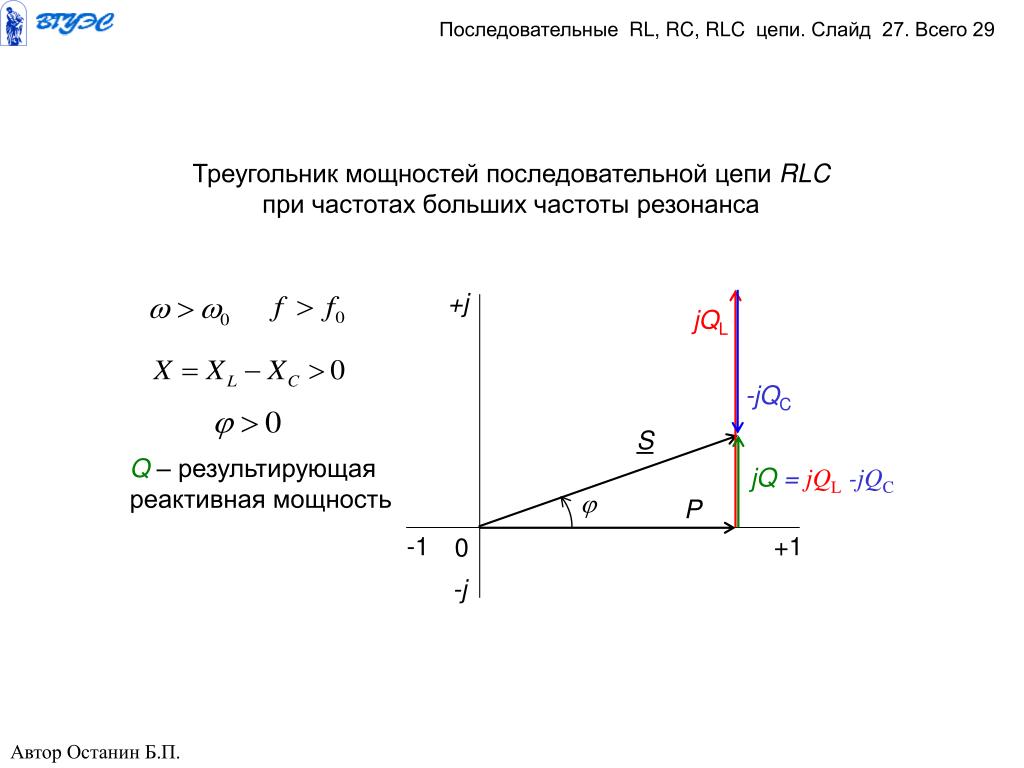

  27. Последовательные RL, RC, RLC цепи. Слайд 27. Всего 29 +j jQL -jQC S Q – результирующая реактивная мощность jQ= jQL-jQC  P -1 +1 0 -j Треугольник мощностей последовательной цепи RLCпри частотах больших частоты резонанса Автор Останин Б.П.

  28. Последовательные RL, RC, RLC цепи. Слайд 28. Всего 29 jQL jQL +j +j +j jQL -jQC S -jQC +1  = 0 P  - -1 +1 0 -1 +1 S=P 0 0 -1 P -jQC -j -j S -j Треугольники мощностей на частотах до резонанса, на резонансной частоте, на частотах больше резонансной Автор Останин Б.П.

  29. Последовательные RL, RC, RLC цепи. Слайд 29. Всего 29 Примеры контрольных вопросов 1. R = 30 Ом, XL = 40 Ом. Определите Z. 2. R = 30 Ом, f = 1000 Гц, L = 0,04 Гн. Определите Z в показательной форме. 3. Сопротивление Z = 5030.Определите RиXL. 4. R = 40 Ом,  = 1000 с-1, С = 25мкФ. Определите Z в показательной форме. 5. В последовательной RLцепи модуль напряжения ULбольше модуля UR.Укажите 3 способа сделать их равными. 6. В последовательной RCцепи модуль напряжения UCбольше модуля UR.Укажите 3 способа сделать их равными. 7. В последовательной RLCцепи модуль напряжения ULбольше модуля UC.Укажите 3 способа сделать их равными. Автор Останин Б.П.
