多核并行计算和 CVN 数据库系统

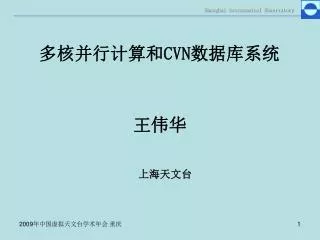

多核并行计算和CVN数据库系统 王伟华上海天文台

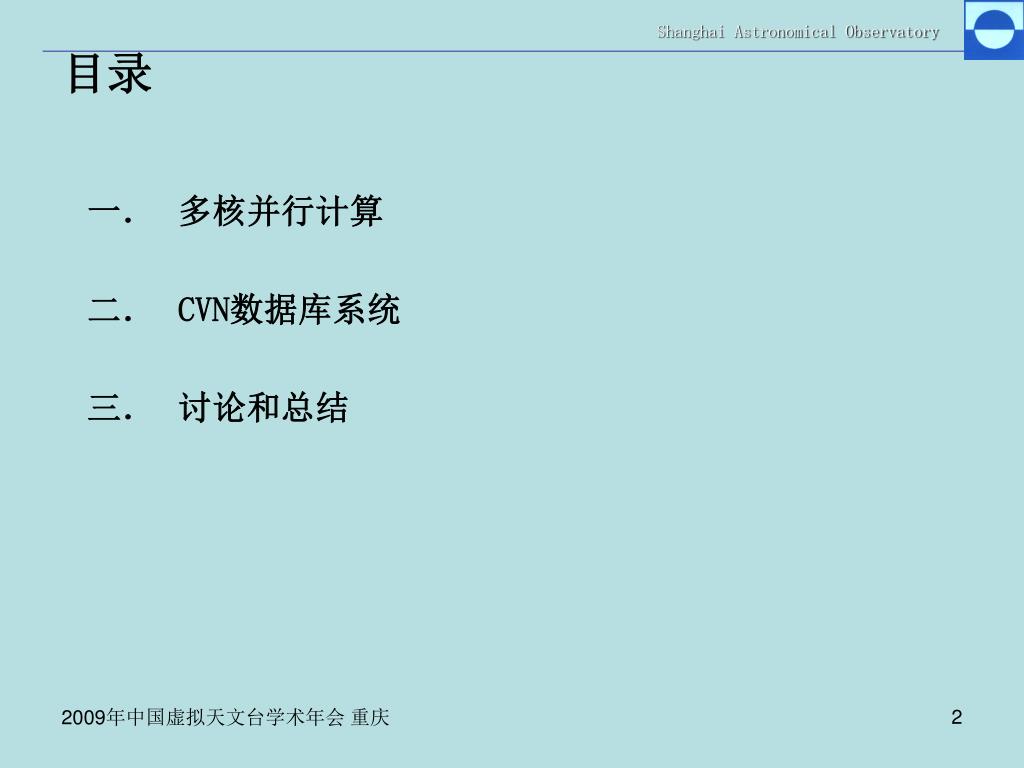

目录 • 多核并行计算 • CVN数据库系统 • 讨论和总结

1. 1并行计算的需求：多天线

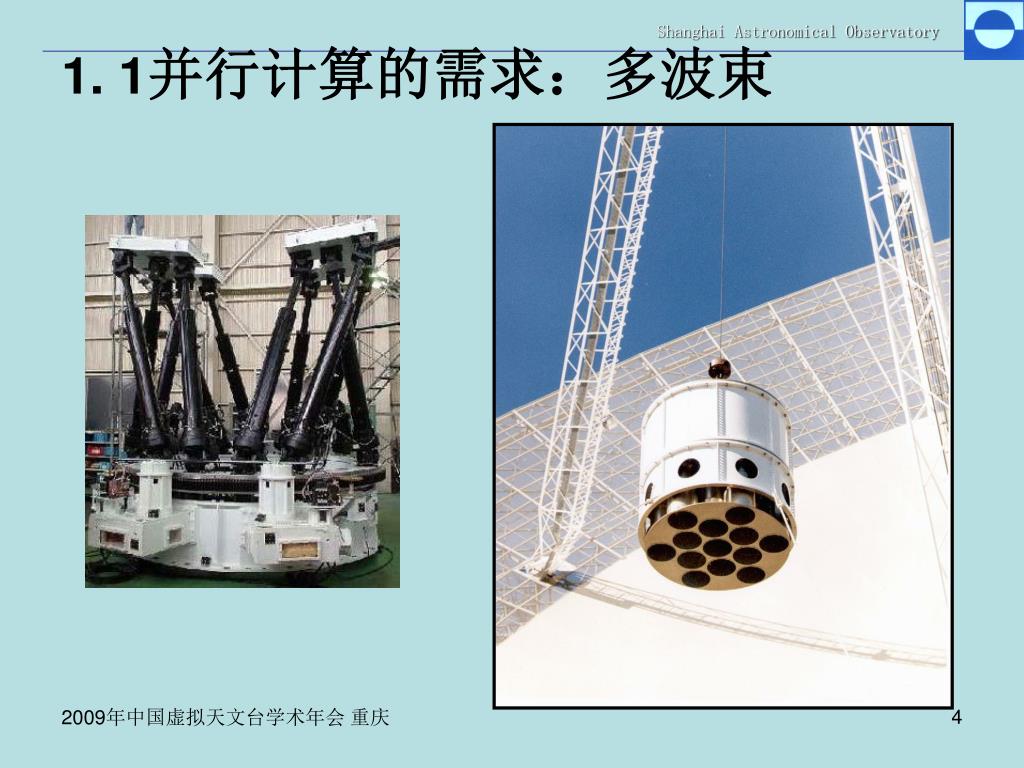

1. 1并行计算的需求：多波束

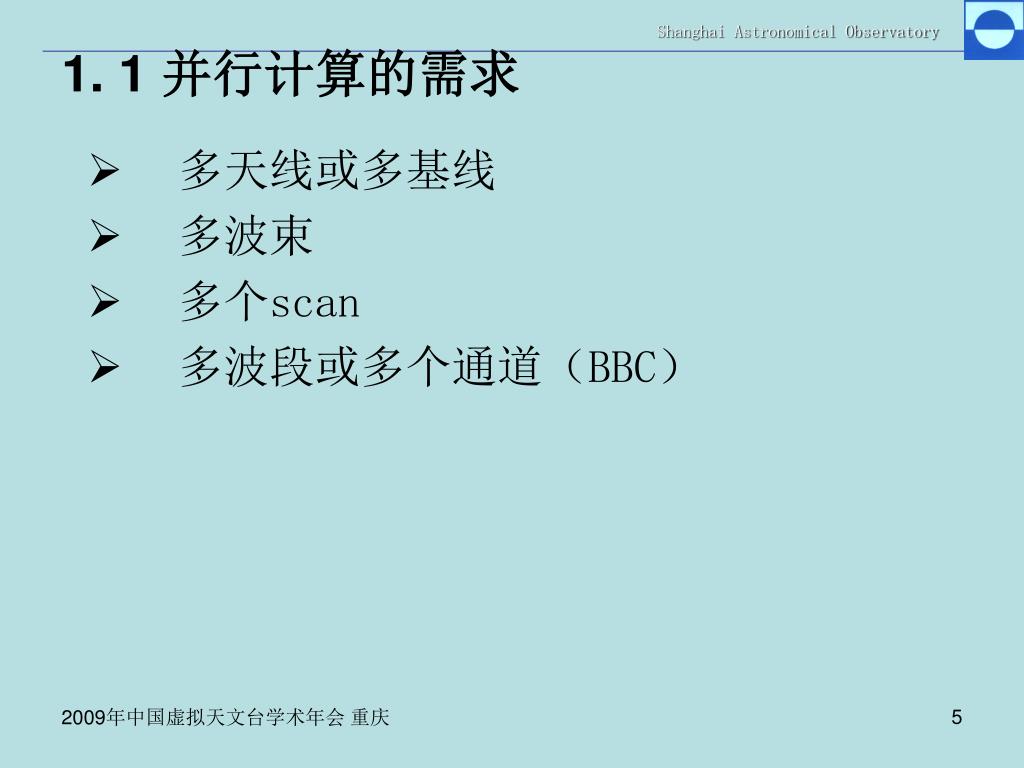

1. 1 并行计算的需求 • 多天线或多基线 • 多波束 • 多个scan • 多波段或多个通道（BBC）

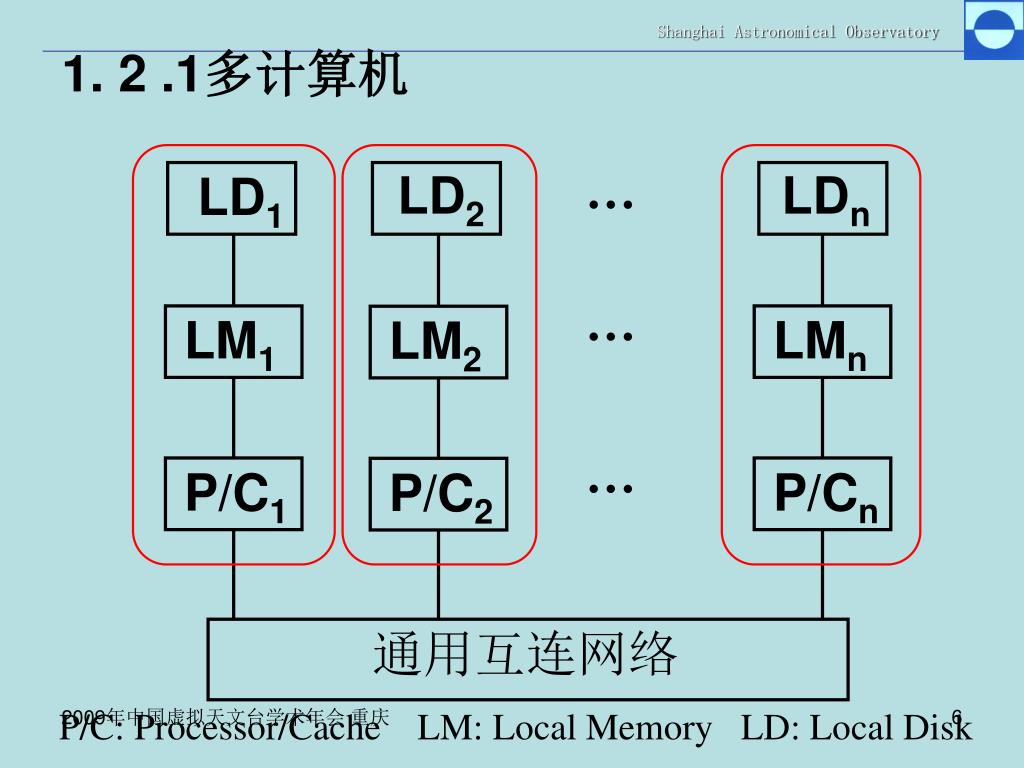

… LD2 LDn LD1 … LM1 LMn LM2 … P/C1 P/Cn P/C2 通用互连网络 1. 2 .1多计算机 P/C: Processor/Cache LM: Local Memory LD: Local Disk

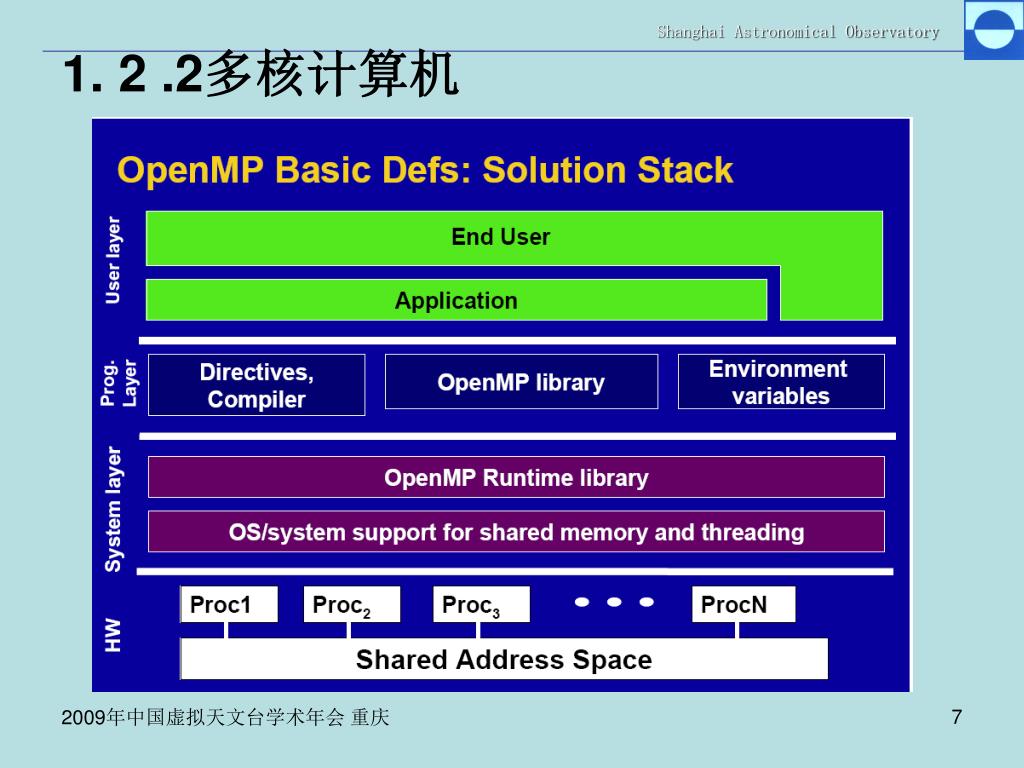

1. 2 .2多核计算机

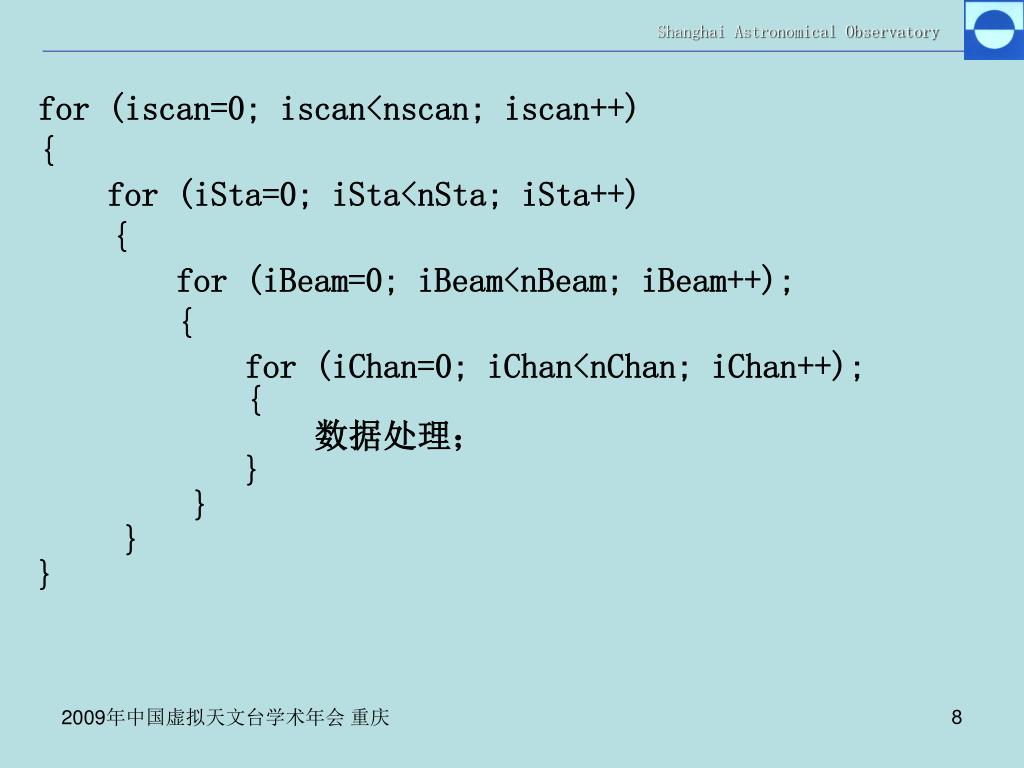

for (iscan=0; iscan<nscan; iscan++) { for (iSta=0; iSta<nSta; iSta++) { for (iBeam=0; iBeam<nBeam; iBeam++); { for (iChan=0; iChan<nChan; iChan++); { 数据处理； } } } }

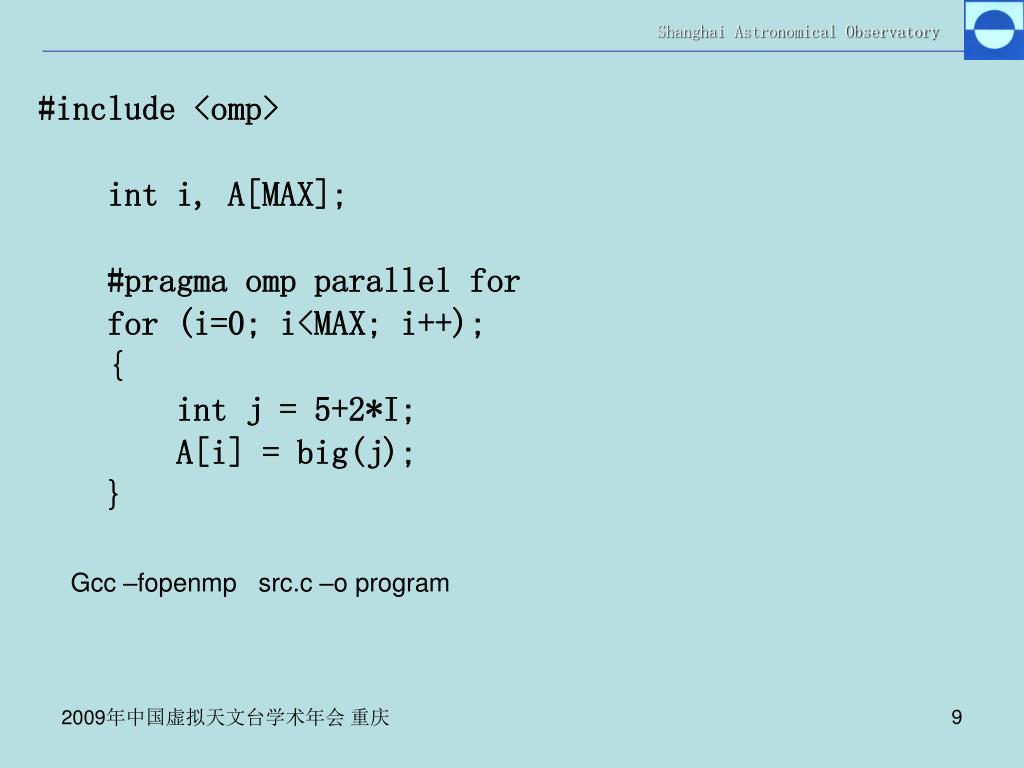

#include <omp> int i, A[MAX]; #pragma omp parallel for for (i=0; i<MAX; i++); { int j = 5+2*I; A[i] = big(j); } Gcc –fopenmp src.c –o program

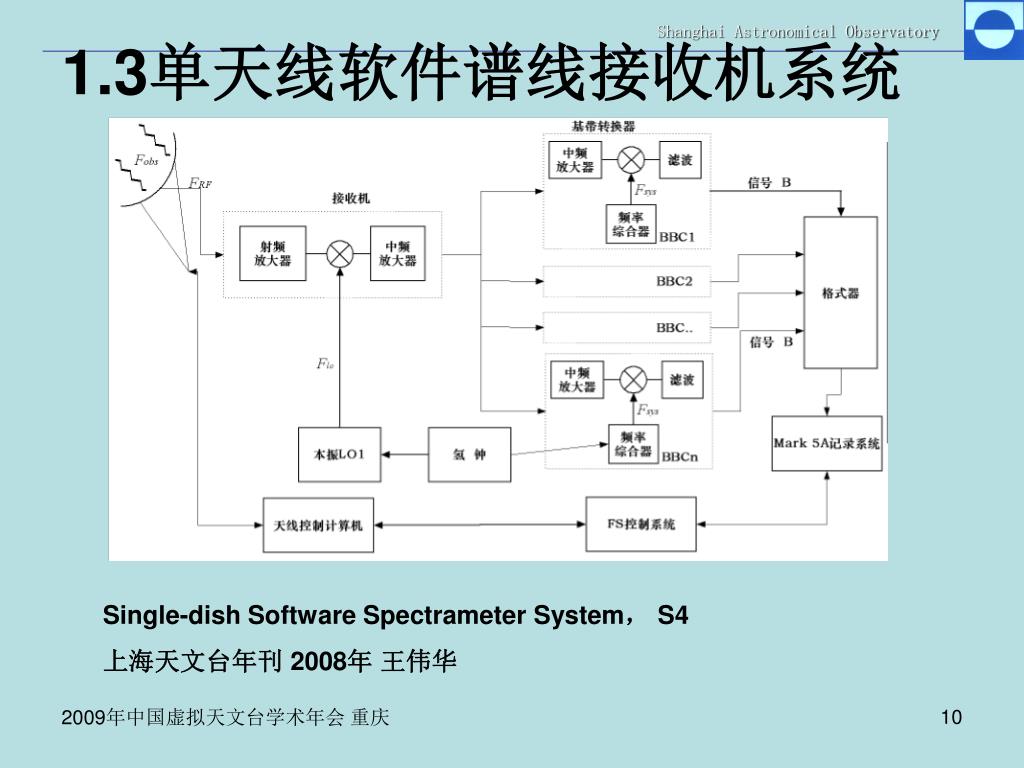

1.3单天线软件谱线接收机系统 Single-dish Software Spectrameter System， S4 上海天文台年刊 2008年王伟华

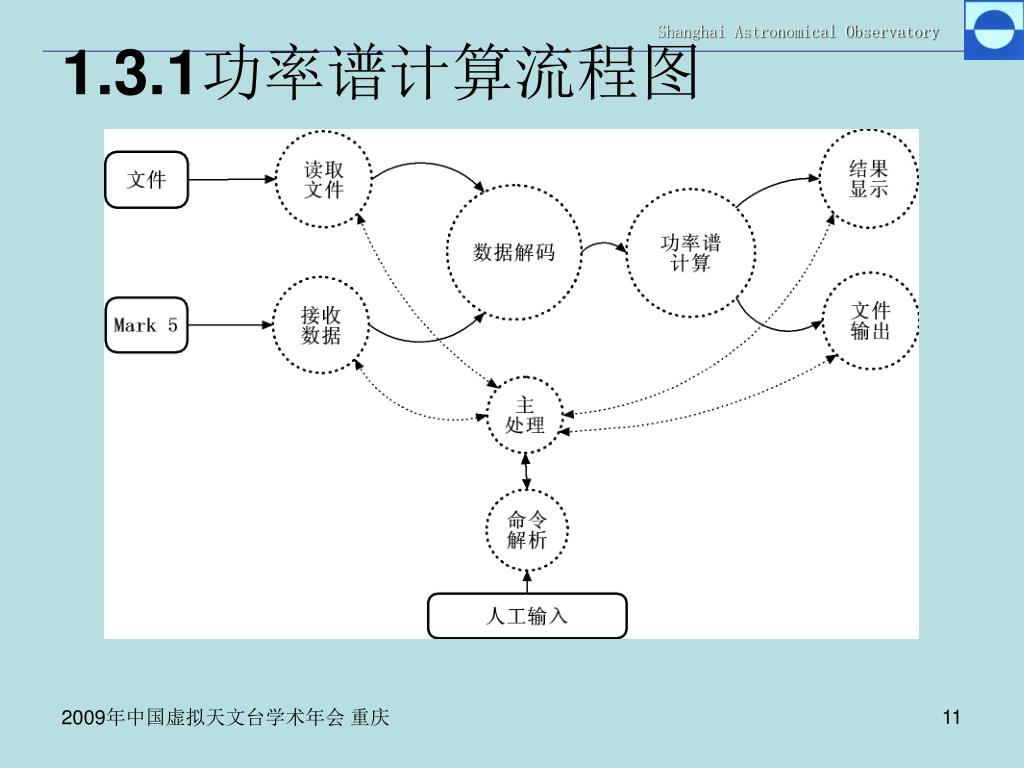

1.3.1功率谱计算流程图

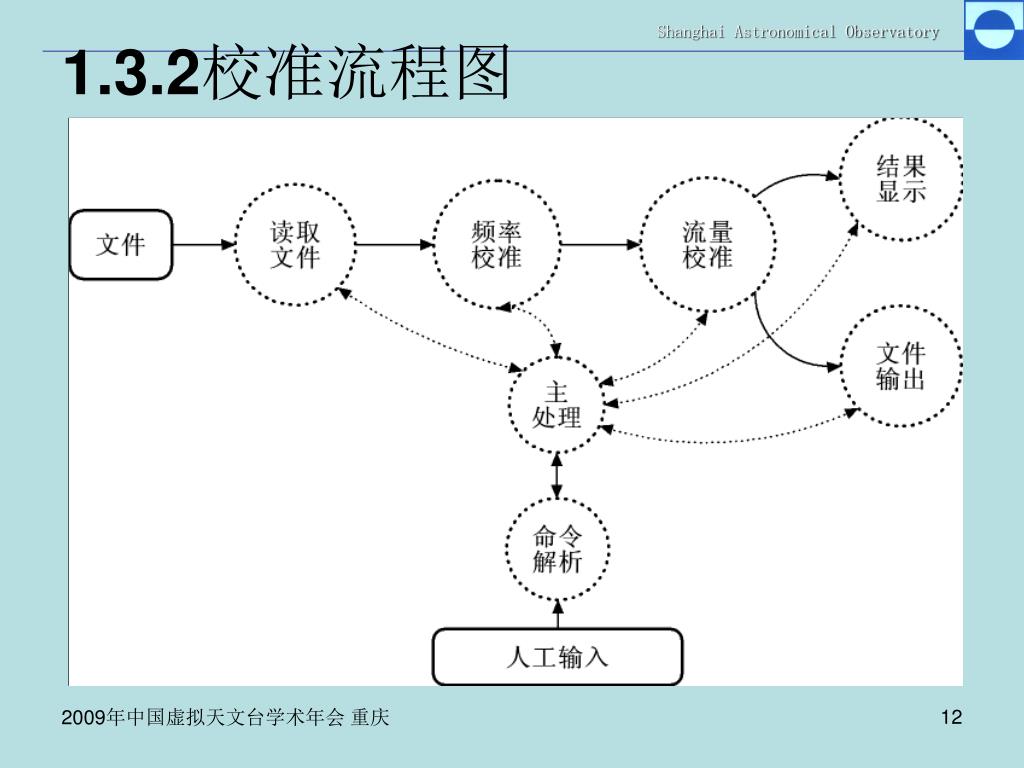

1.3.2校准流程图

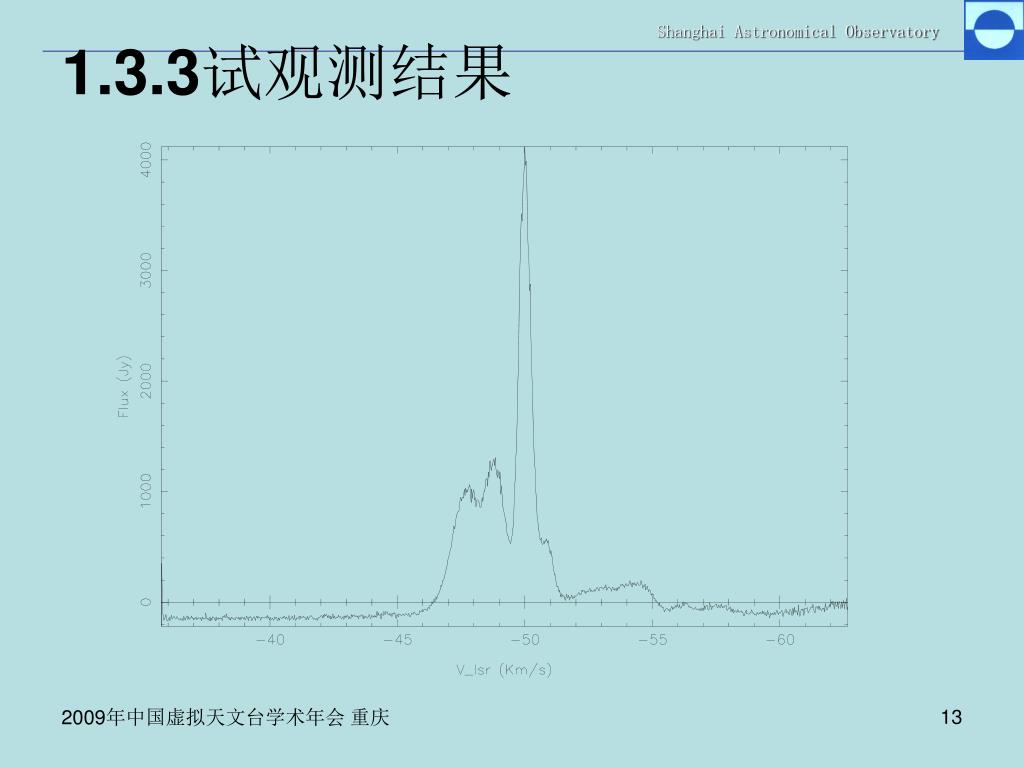

1.3.3试观测结果

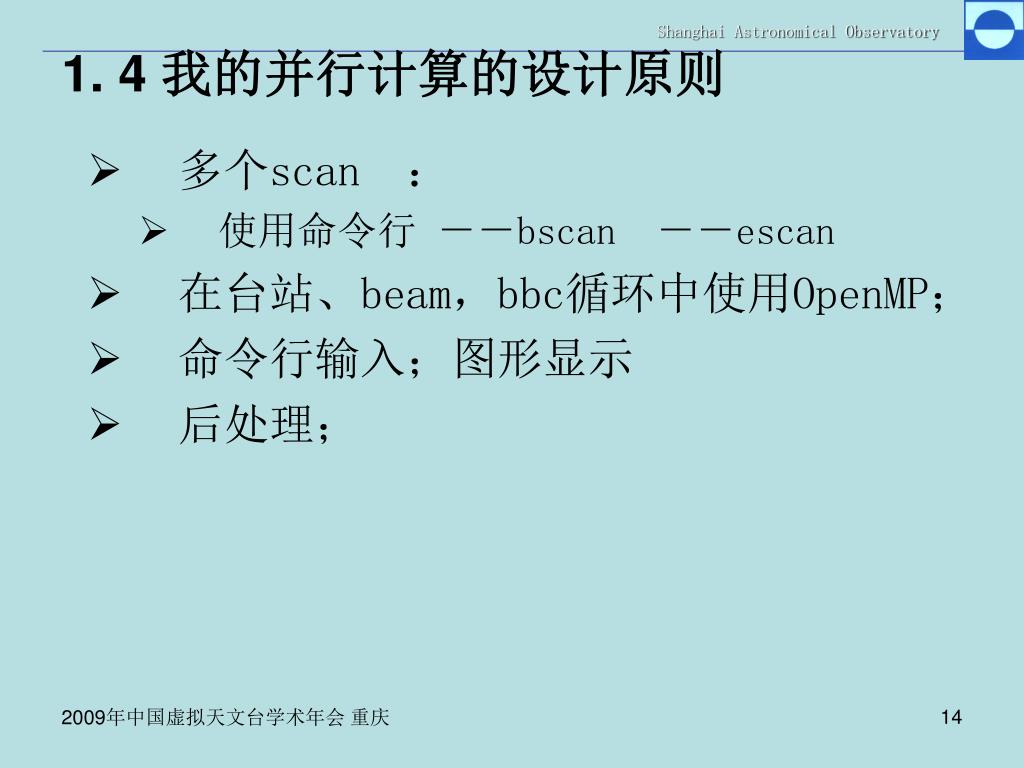

1. 4 我的并行计算的设计原则 • 多个scan ： • 使用命令行－－bscan －－escan • 在台站、beam，bbc循环中使用OpenMP； • 命令行输入；图形显示 • 后处理；

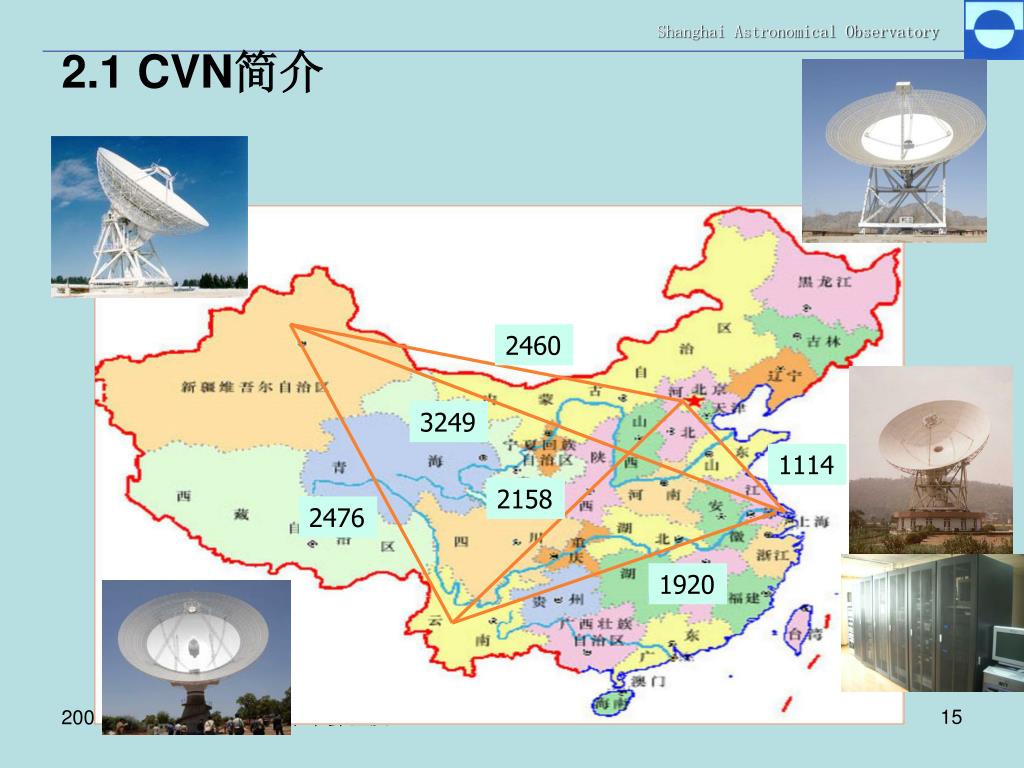

2.1 CVN简介 2460 3249 1114 2158 2476 1920

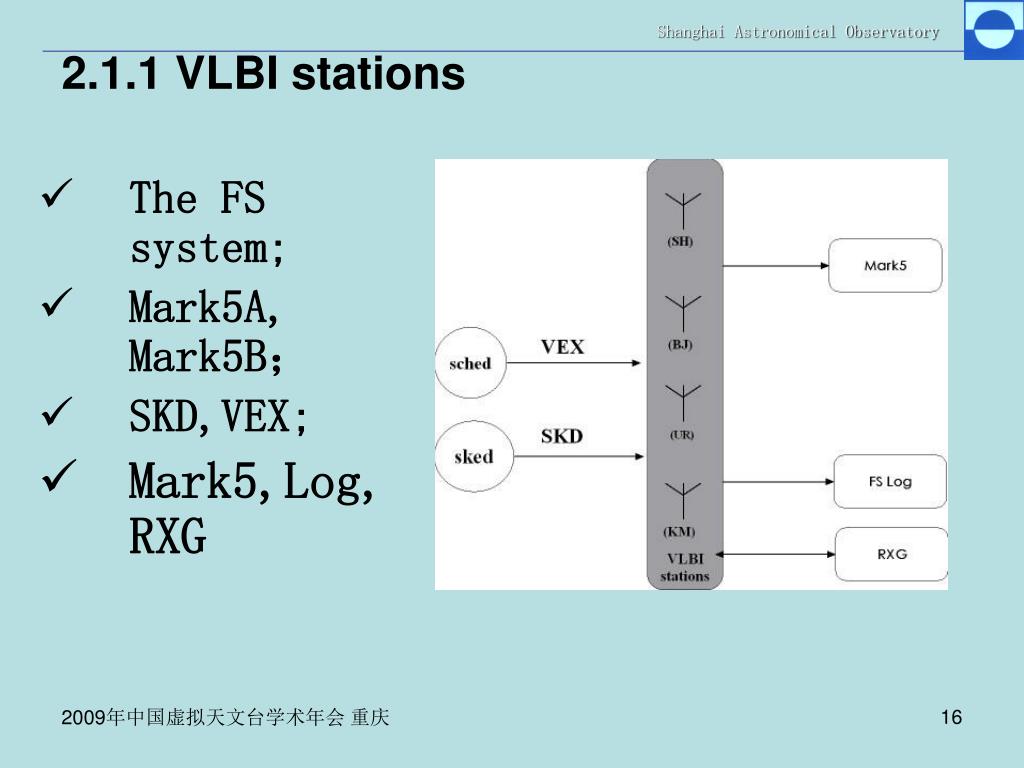

2.1.1 VLBI stations • The FS system; • Mark5A, Mark5B； • SKD,VEX; • Mark5,Log, RXG

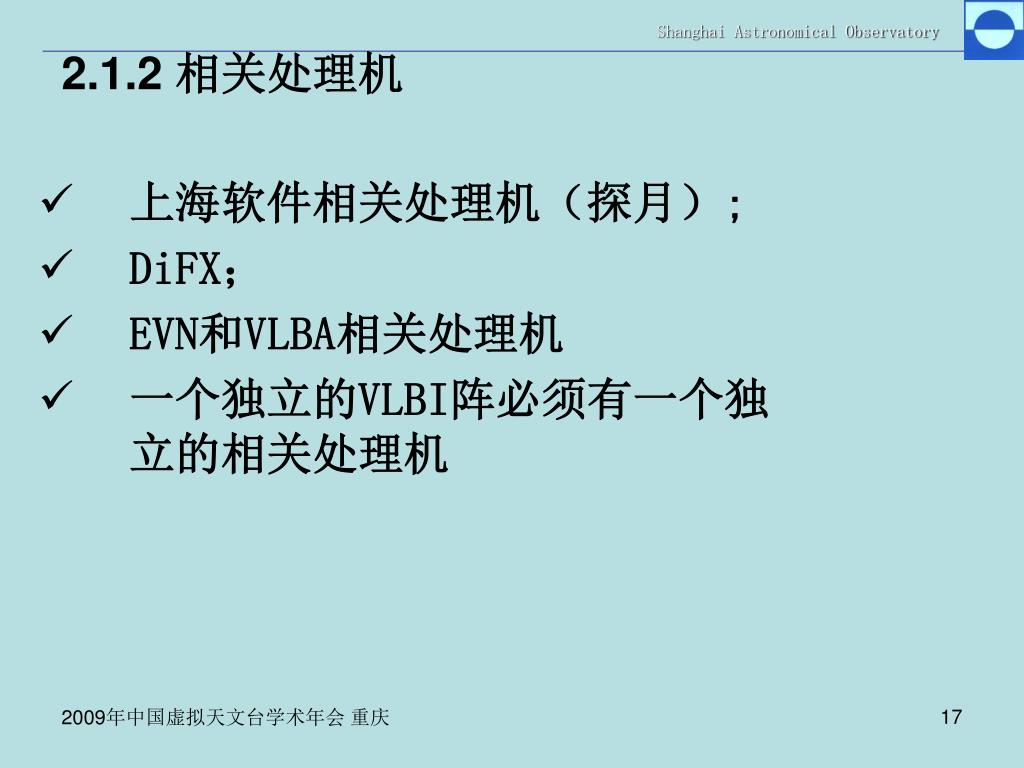

2.1.2 相关处理机 • 上海软件相关处理机（探月）; • DiFX； • EVN和VLBA相关处理机 • 一个独立的VLBI阵必须有一个独立的相关处理机

2.1.3 MakeFITS

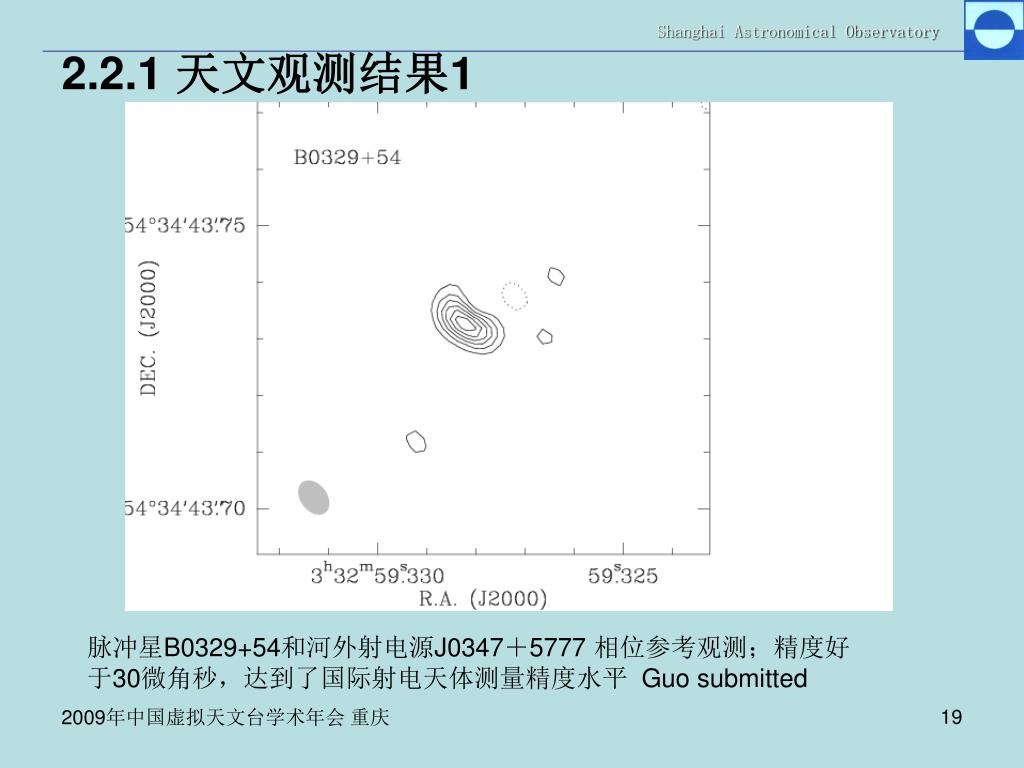

2.2.1 天文观测结果1 脉冲星B0329+54和河外射电源J0347＋5777 相位参考观测；精度好于30微角秒，达到了国际射电天体测量精度水平 Guo submitted

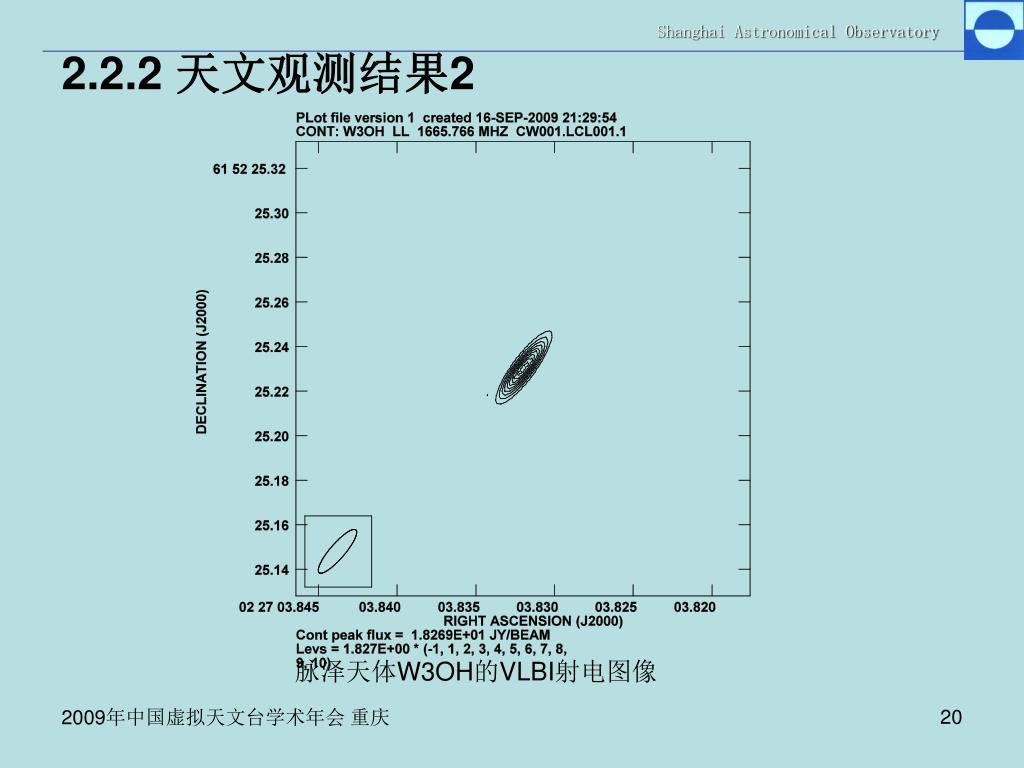

2.2.2 天文观测结果2 脉泽天体W3OH的VLBI射电图像

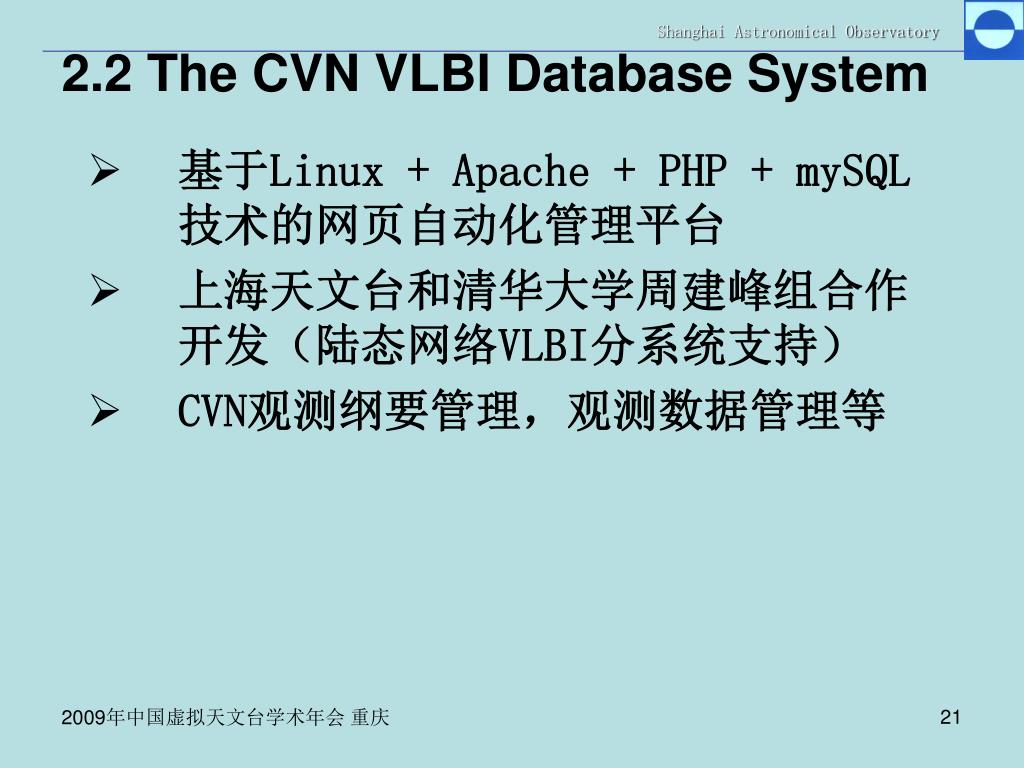

2.2 The CVN VLBI Database System • 基于Linux + Apache + PHP + mySQL 技术的网页自动化管理平台 • 上海天文台和清华大学周建峰组合作开发（陆态网络VLBI分系统支持） • CVN观测纲要管理，观测数据管理等

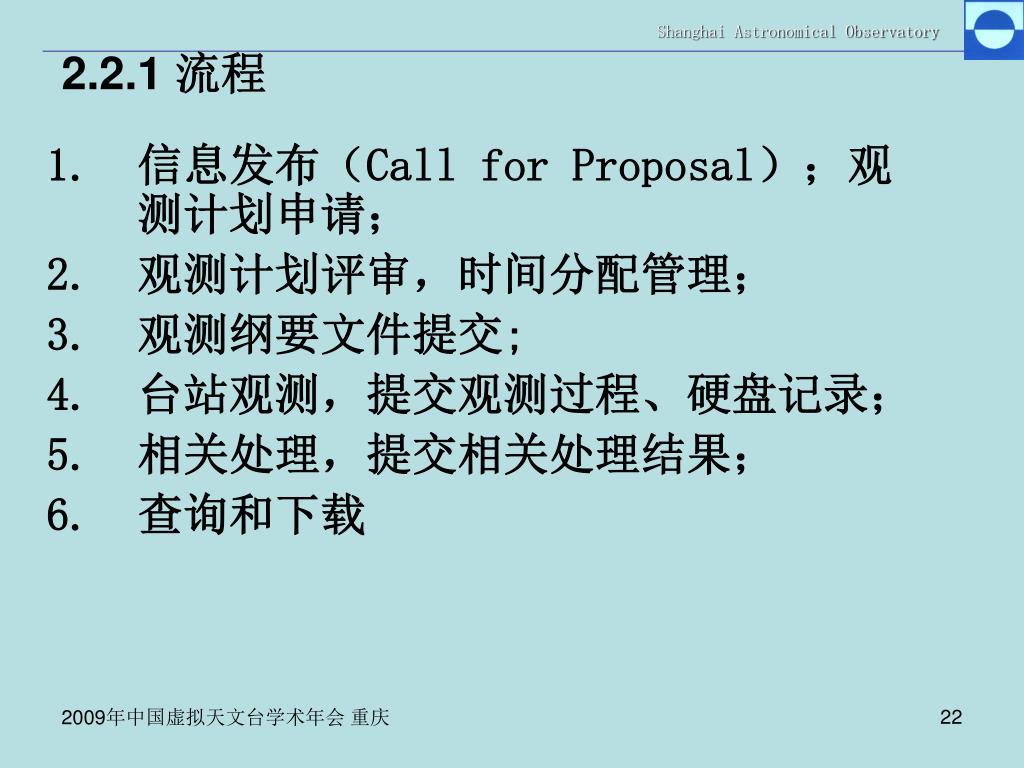

2.2.1 流程 • 信息发布（Call for Proposal）；观测计划申请； • 观测计划评审，时间分配管理； • 观测纲要文件提交; • 台站观测，提交观测过程、硬盘记录； • 相关处理，提交相关处理结果； • 查询和下载

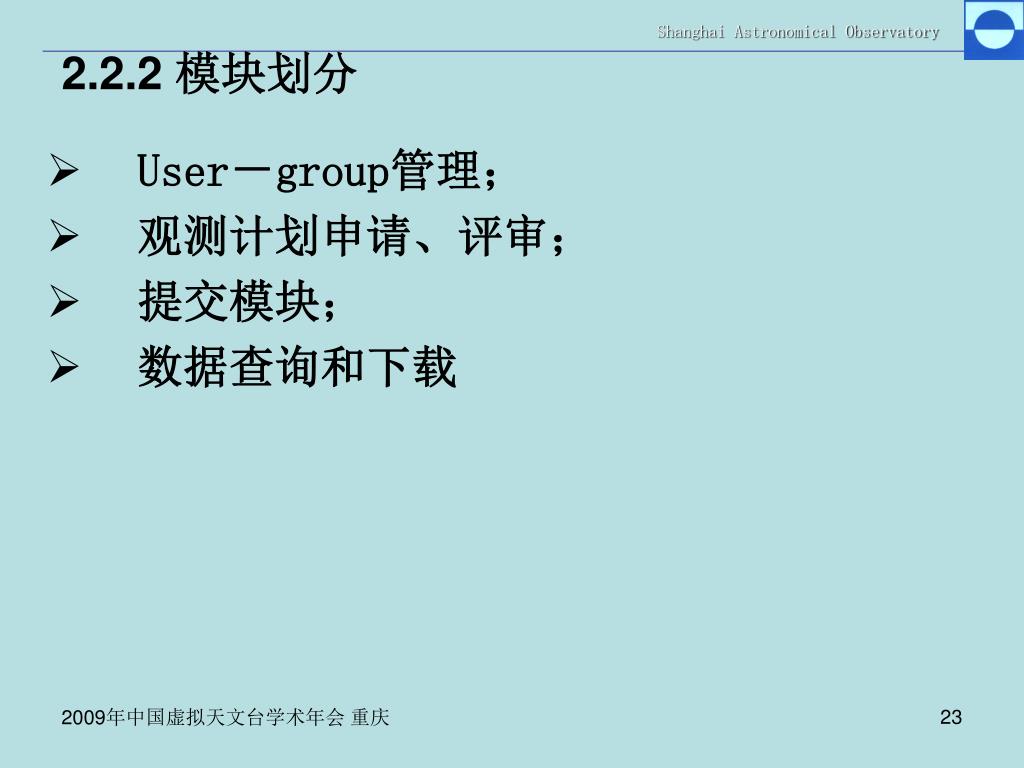

2.2.2 模块划分 • User－group管理； • 观测计划申请、评审； • 提交模块； • 数据查询和下载

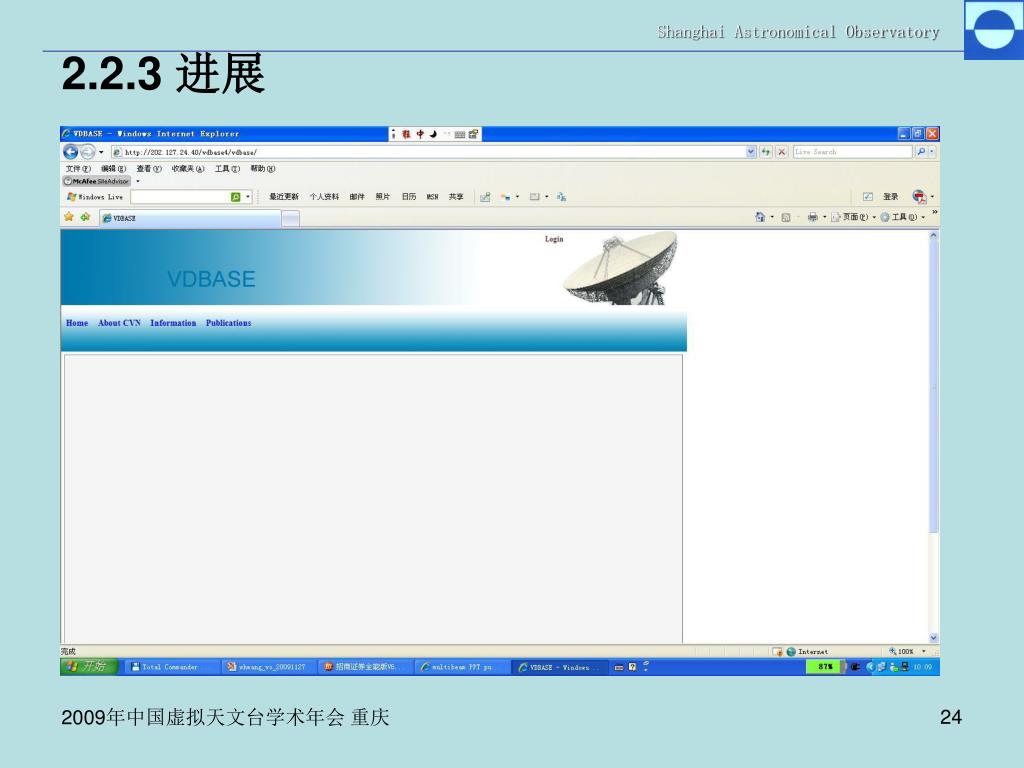

2.2.3 进展

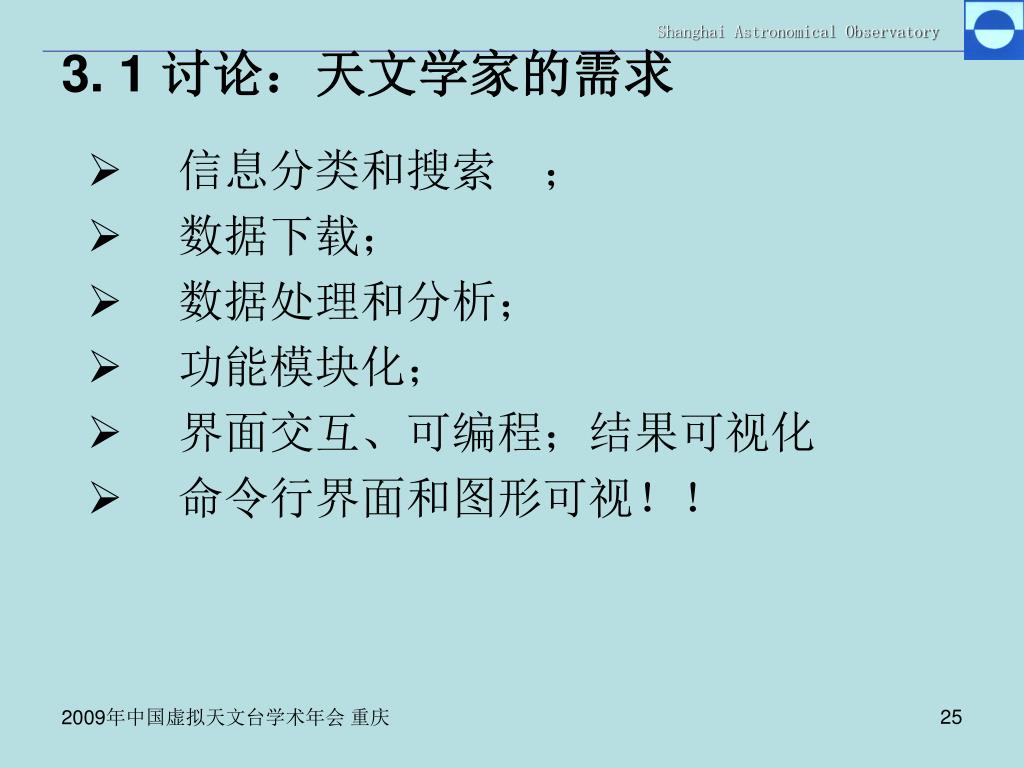

3. 1 讨论：天文学家的需求 • 信息分类和搜索； • 数据下载； • 数据处理和分析； • 功能模块化； • 界面交互、可编程；结果可视化 • 命令行界面和图形可视！！

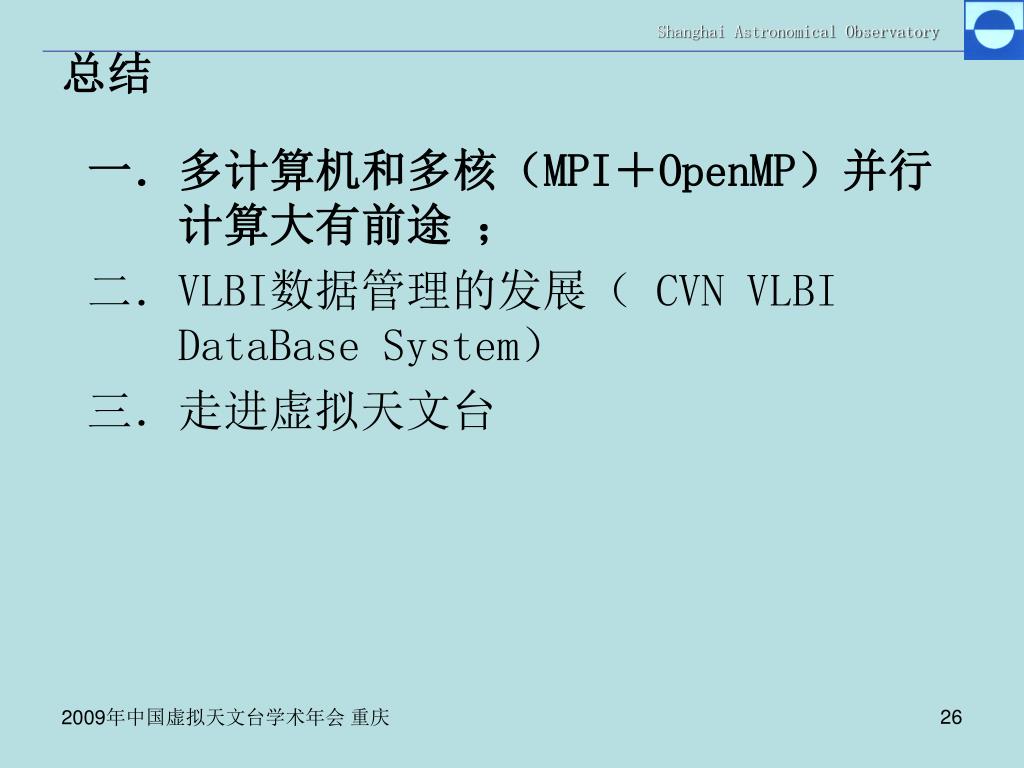

总结 • 多计算机和多核（MPI＋OpenMP）并行计算大有前途； • VLBI数据管理的发展（ CVN VLBI DataBase System） • 走进虚拟天文台

Thank you!
