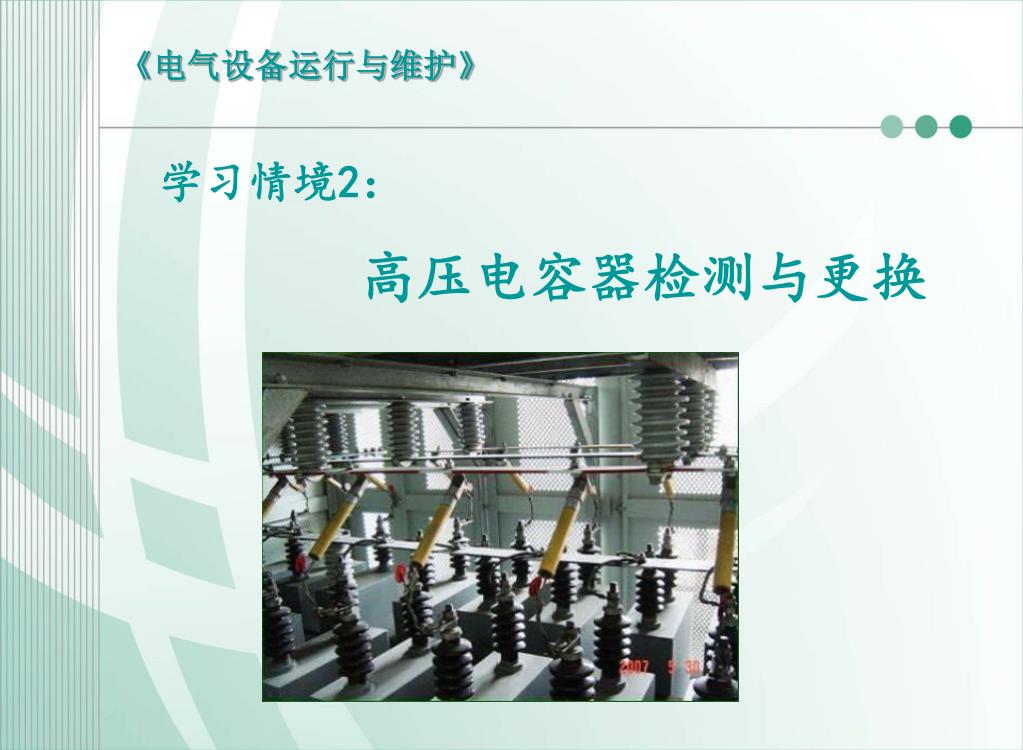

  1. 《电气设备运行与维护》 学习情境2： 高压电容器检测与更换

  2. 学习情境2：高压电容器检测与更换 阶段介绍

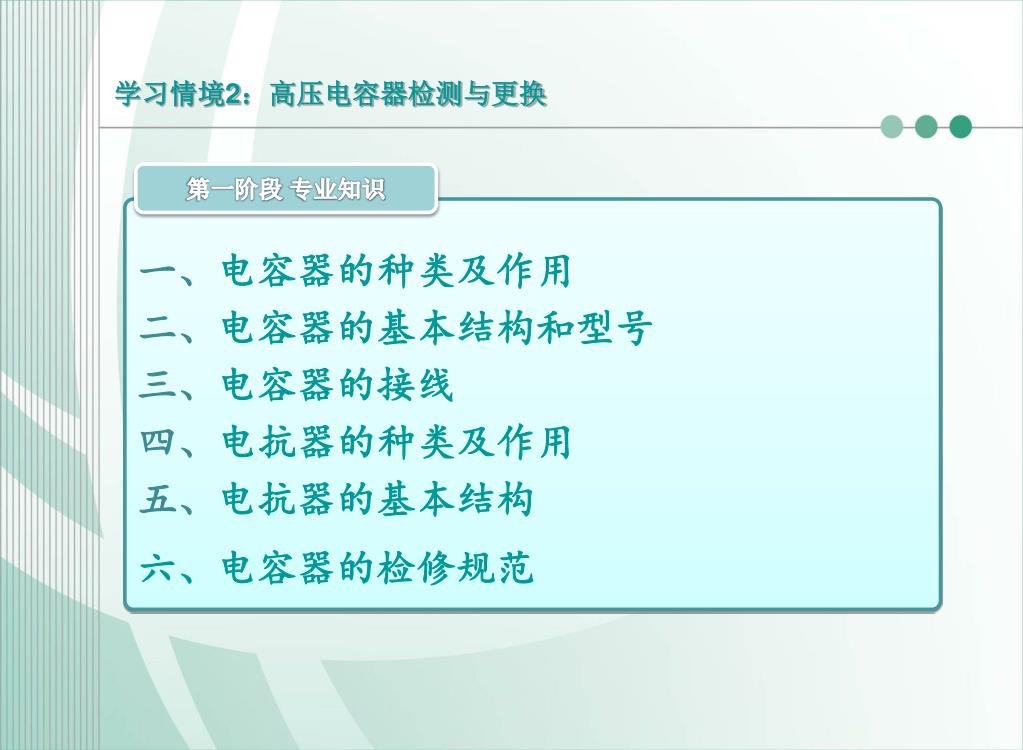

  3. 学习情境2：高压电容器检测与更换 第一阶段 专业知识 一、电容器的种类及作用 二、电容器的基本结构和型号 三、电容器的接线 四、电抗器的种类及作用 五、电抗器的基本结构 六、电容器的检修规范

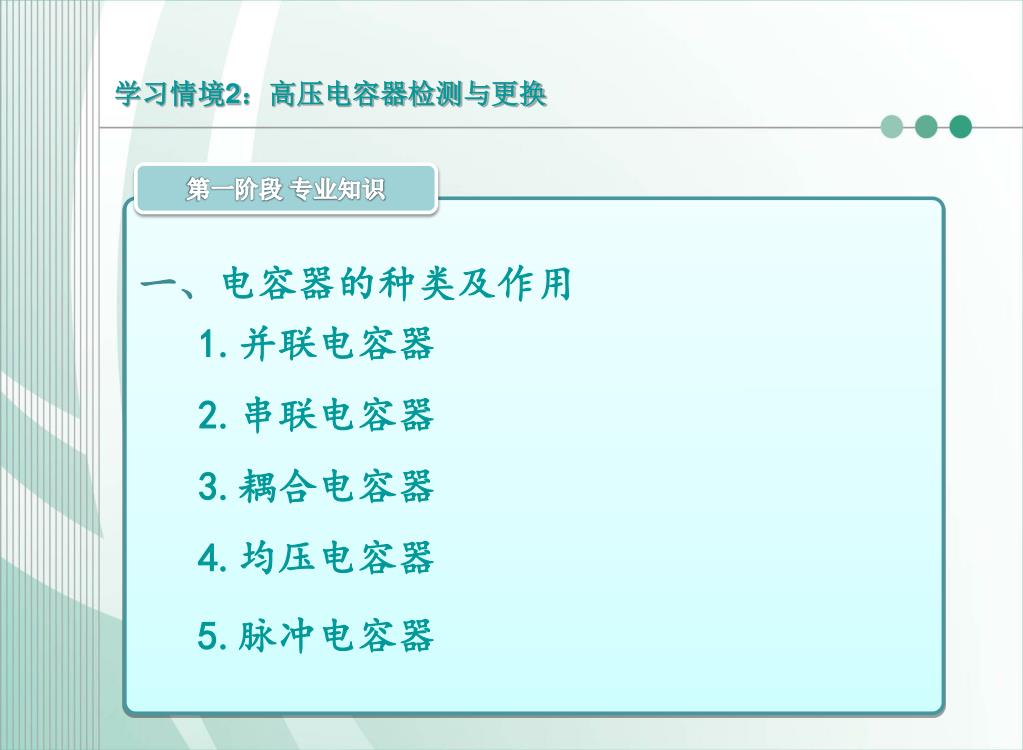

  4. 学习情境2：高压电容器检测与更换 第一阶段 专业知识 一、电容器的种类及作用 1.并联电容器 2.串联电容器 3.耦合电容器 4.均压电容器 5.脉冲电容器

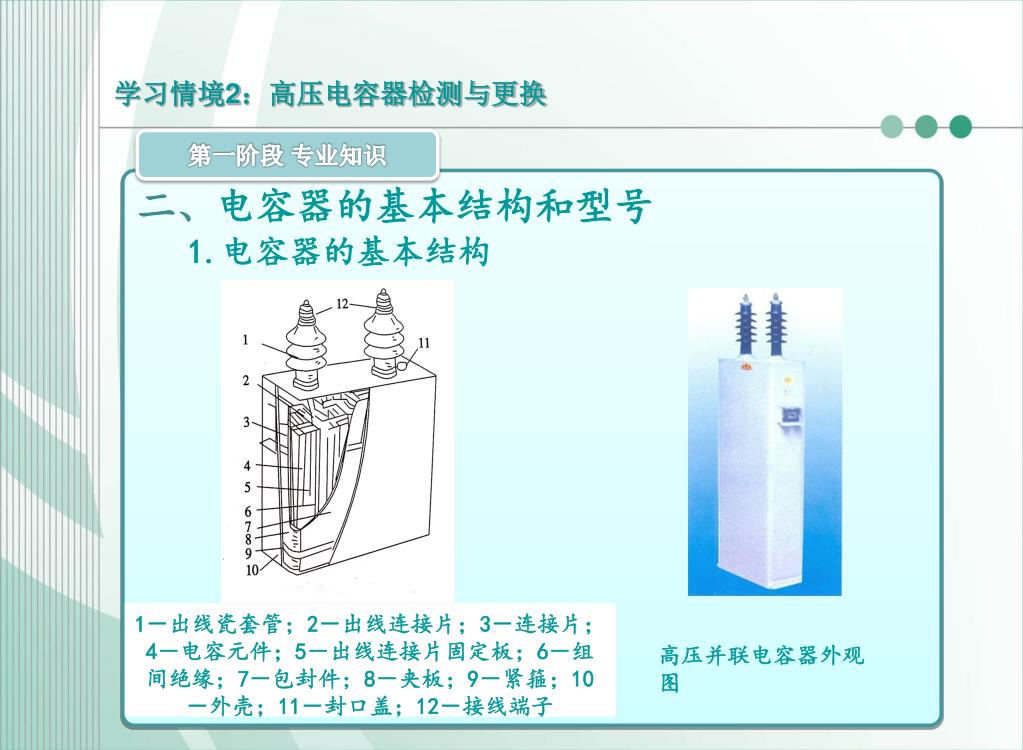

  5. 学习情境2：高压电容器检测与更换 第一阶段 专业知识 二、电容器的基本结构和型号 1.电容器的基本结构 1－出线瓷套管；2－出线连接片；3－连接片；4－电容元件；5－出线连接片固定板；6－组间绝缘；7－包封件；8－夹板；9－紧箍；10－外壳；11－封口盖；12－接线端子 高压并联电容器外观图

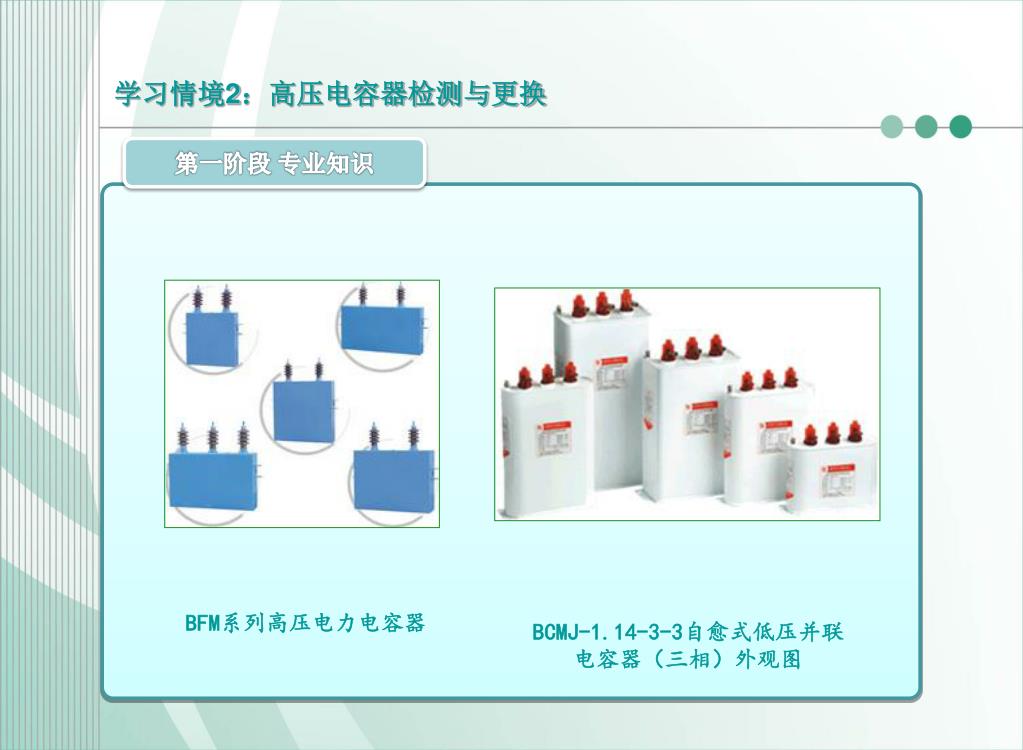

  6. 学习情境2：高压电容器检测与更换 第一阶段 专业知识 BFM系列高压电力电容器 BCMJ-1.14-3-3自愈式低压并联电容器（三相）外观图

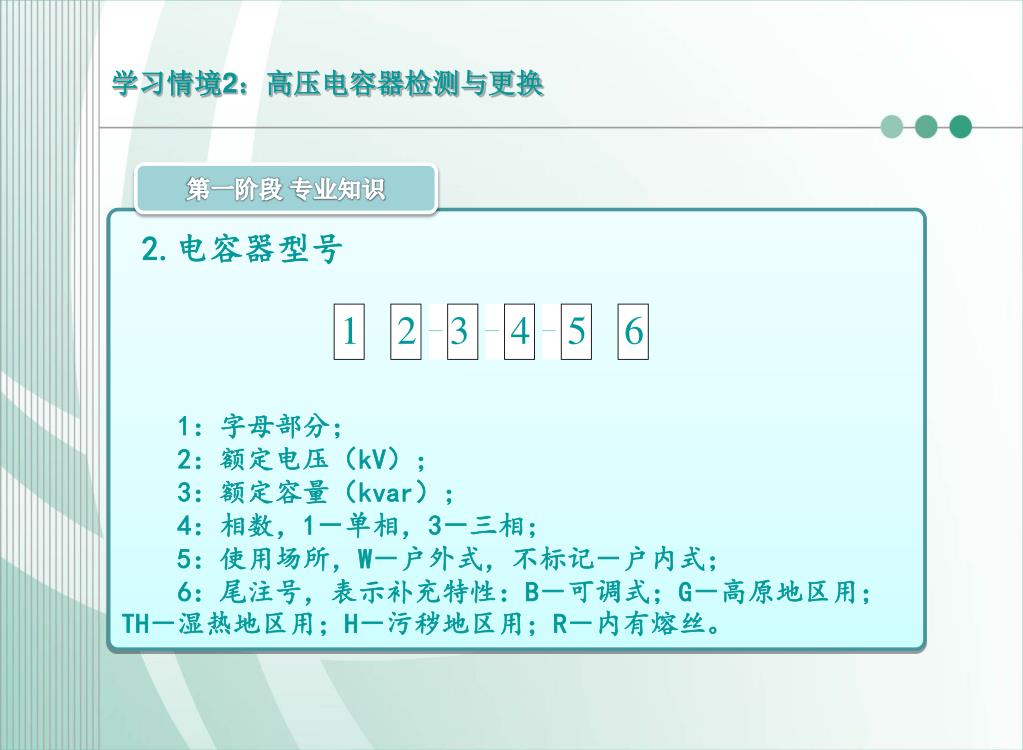

  7. 1 2 — 3 — 4 — 5 6 学习情境2：高压电容器检测与更换 第一阶段 专业知识 2.电容器型号 1：字母部分； 2：额定电压（kV）； 3：额定容量（kvar）； 4：相数，1－单相，3－三相； 5：使用场所，W－户外式，不标记－户内式； 6：尾注号，表示补充特性：B－可调式；G－高原地区用；TH－湿热地区用；H－污秽地区用；R－内有熔丝。

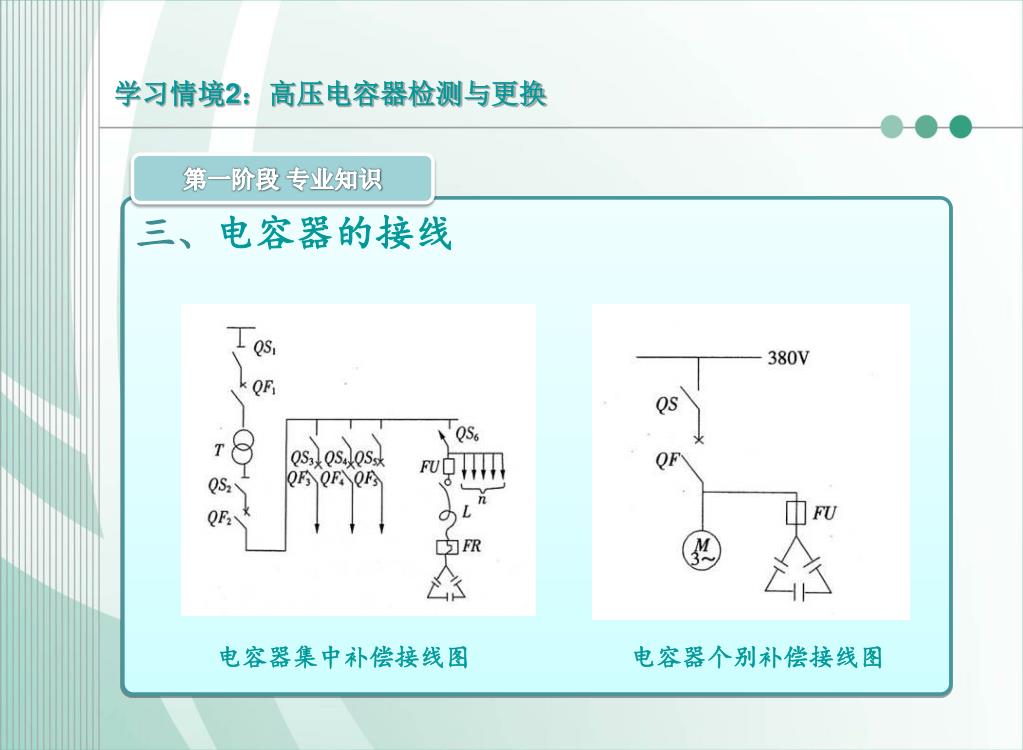

  8. 学习情境2：高压电容器检测与更换 第一阶段 专业知识 三、电容器的接线 电容器集中补偿接线图 电容器个别补偿接线图

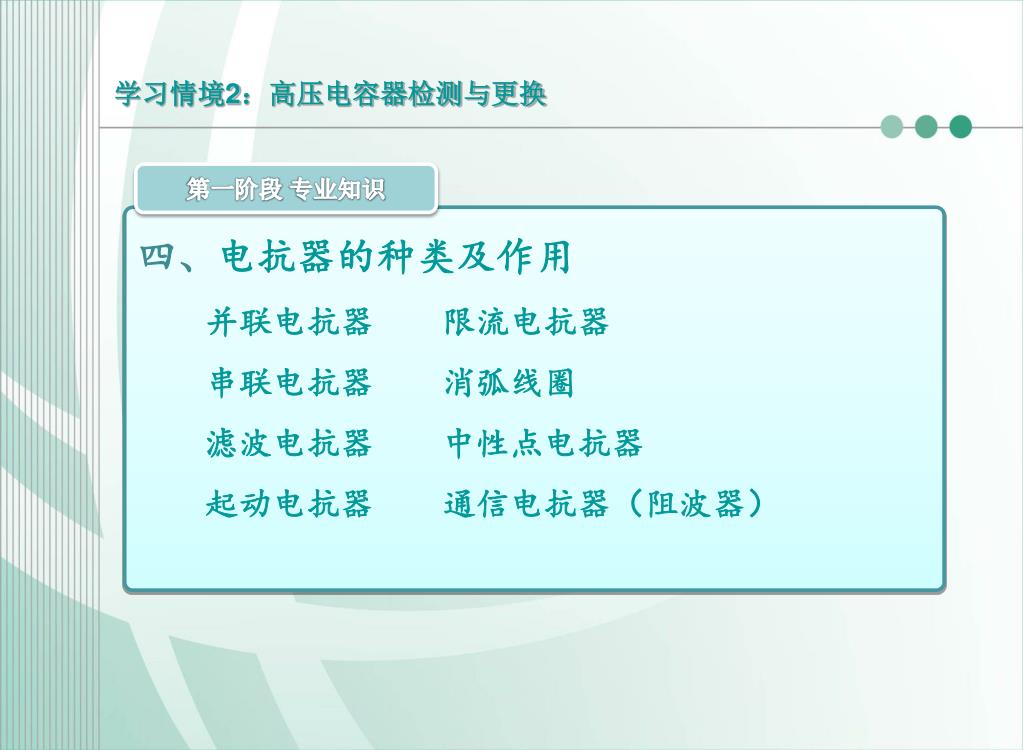

  9. 学习情境2：高压电容器检测与更换 第一阶段 专业知识 四、电抗器的种类及作用 并联电抗器 限流电抗器 串联电抗器 消弧线圈 滤波电抗器 中性点电抗器 起动电抗器 通信电抗器（阻波器）

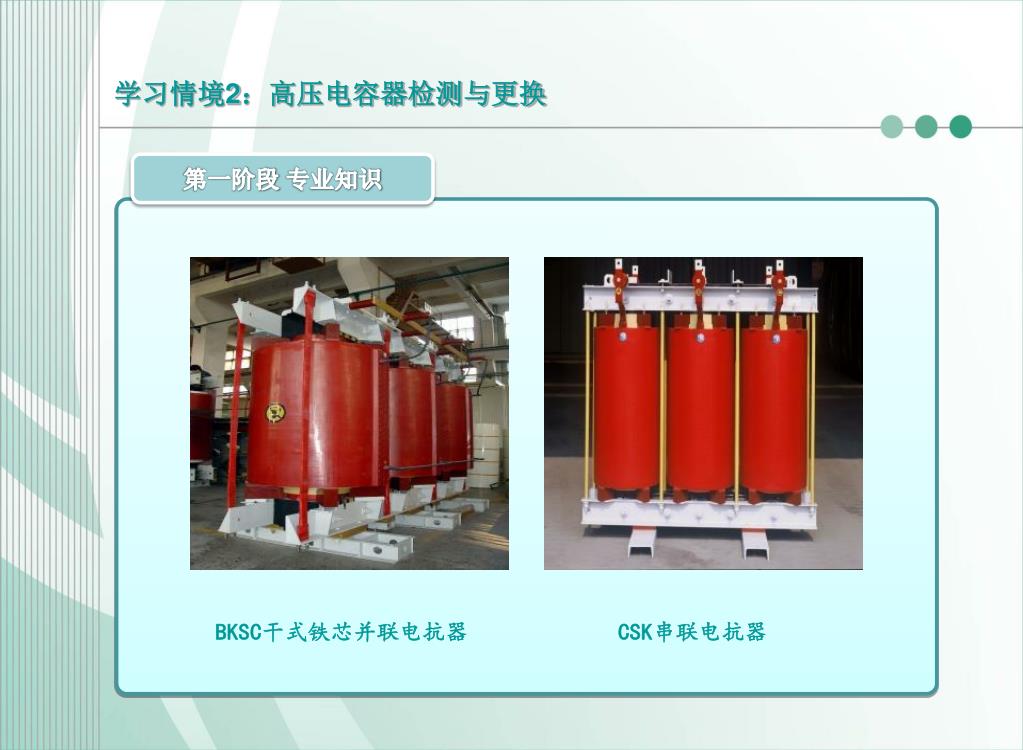

  10. 学习情境2：高压电容器检测与更换 第一阶段 专业知识 BKSC干式铁芯并联电抗器 CSK串联电抗器

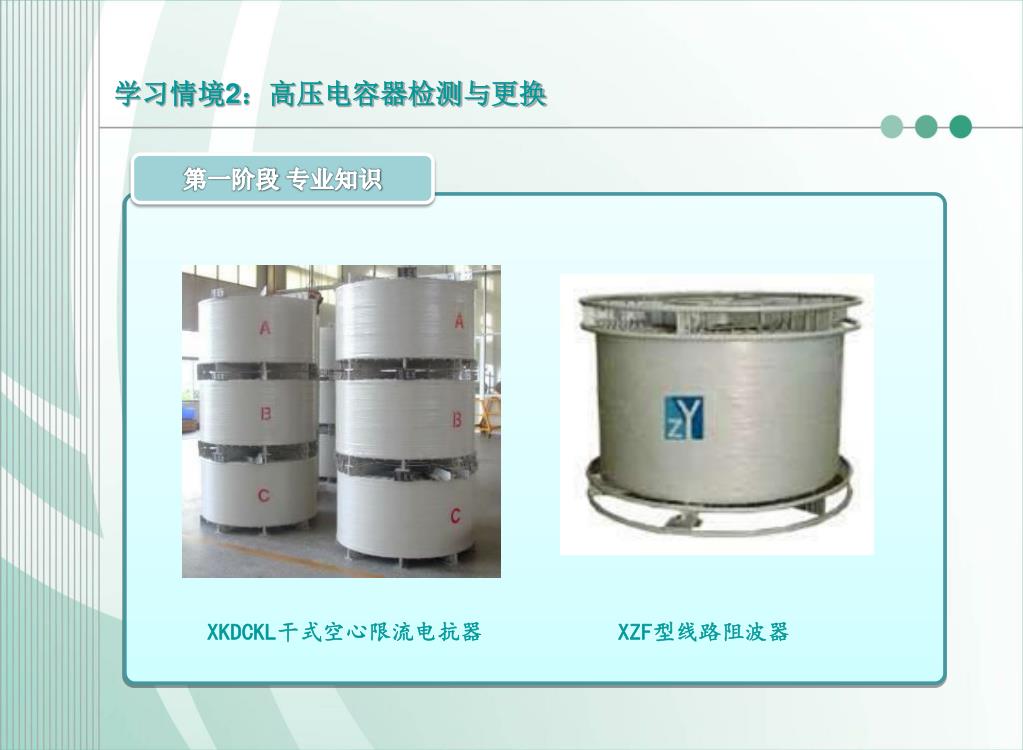

  11. 学习情境2：高压电容器检测与更换 第一阶段 专业知识 XKDCKL干式空心限流电抗器 XZF型线路阻波器

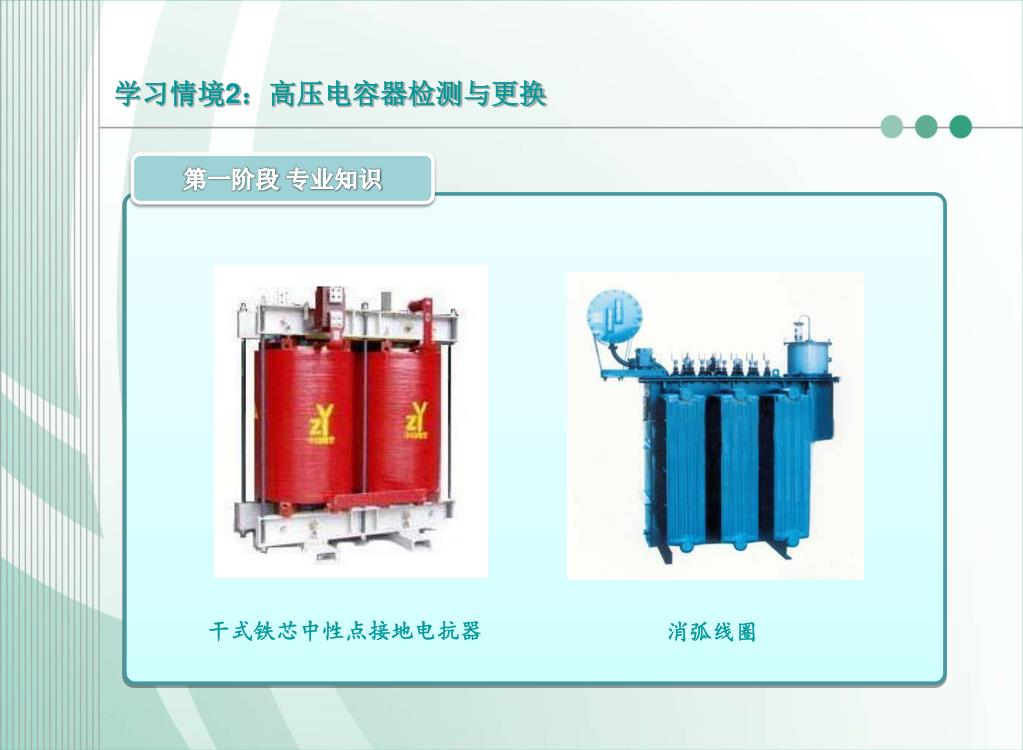

  12. 学习情境2：高压电容器检测与更换 第一阶段 专业知识 干式铁芯中性点接地电抗器 消弧线圈

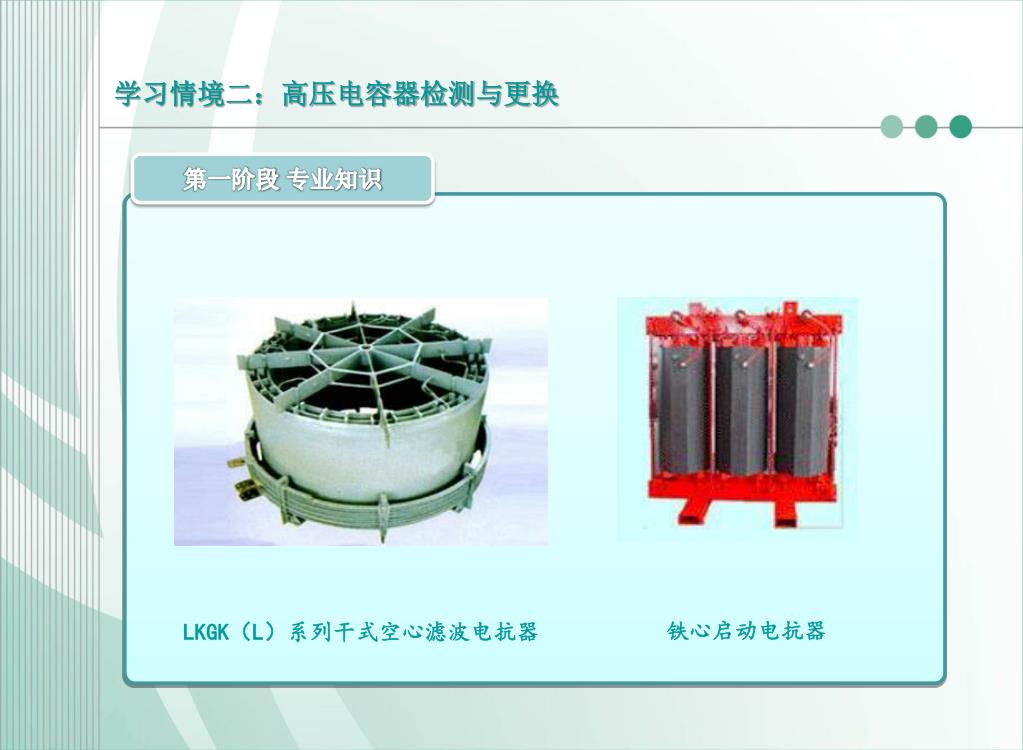

  13. 学习情境二：高压电容器检测与更换 第一阶段 专业知识 LKGK（L）系列干式空心滤波电抗器 铁心启动电抗器

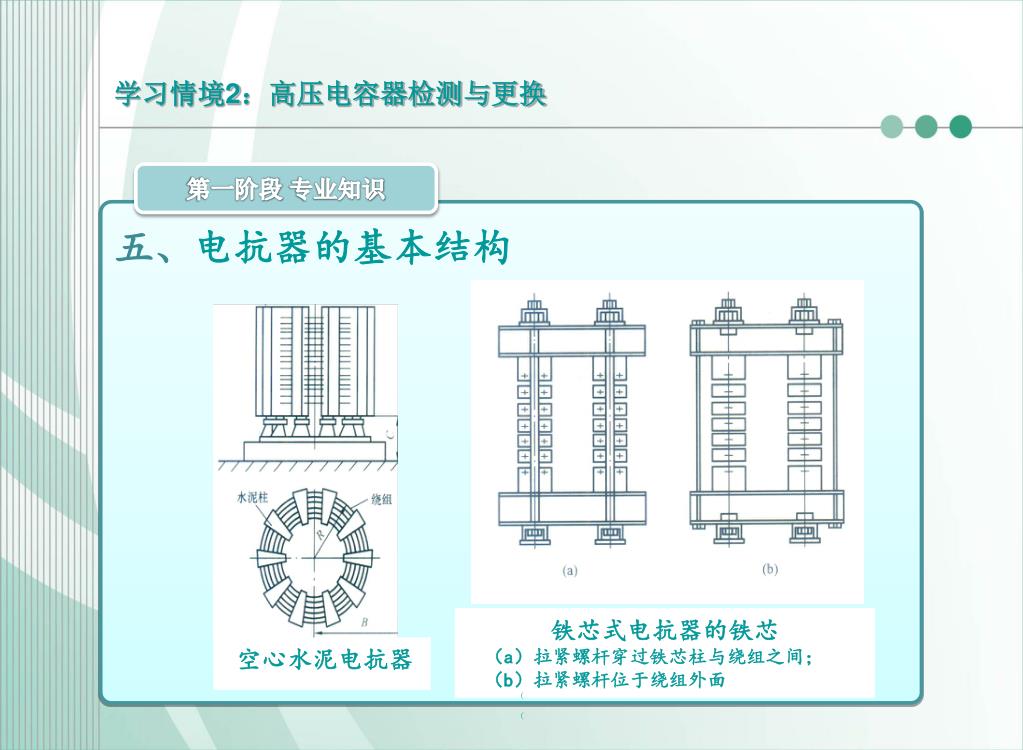

  14. 空心水泥电抗器 • 铁芯式电抗器的铁芯 • （a）拉紧螺杆穿过铁芯柱与绕组之间； • （b）拉紧螺杆位于绕组外面 • （ • （ 学习情境2：高压电容器检测与更换 第一阶段 专业知识 五、电抗器的基本结构

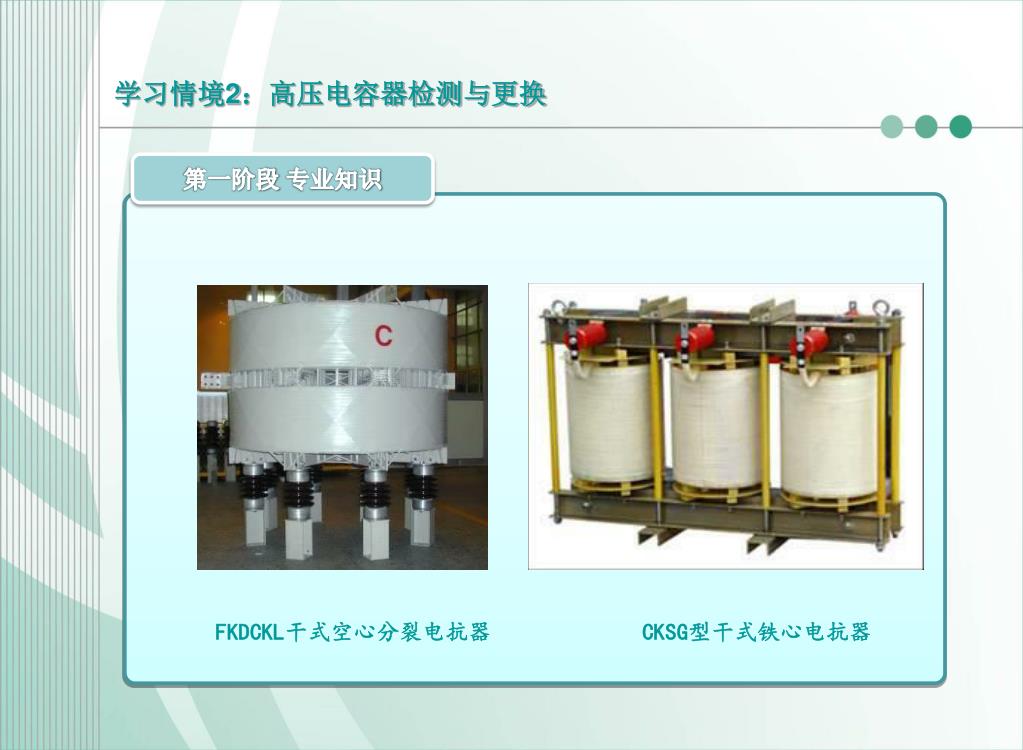

  15. 学习情境2：高压电容器检测与更换 第一阶段 专业知识 FKDCKL干式空心分裂电抗器 CKSG型干式铁心电抗器

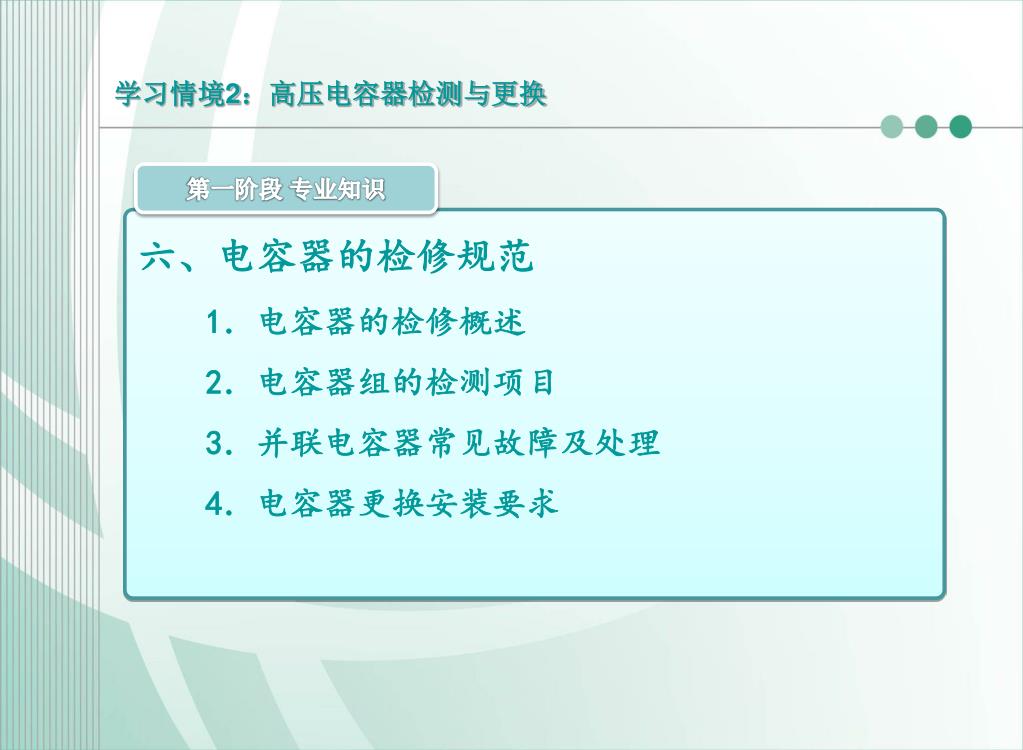

  16. 学习情境2：高压电容器检测与更换 第一阶段 专业知识 六、电容器的检修规范 1．电容器的检修概述 2．电容器组的检测项目 3．并联电容器常见故障及处理 4．电容器更换安装要求

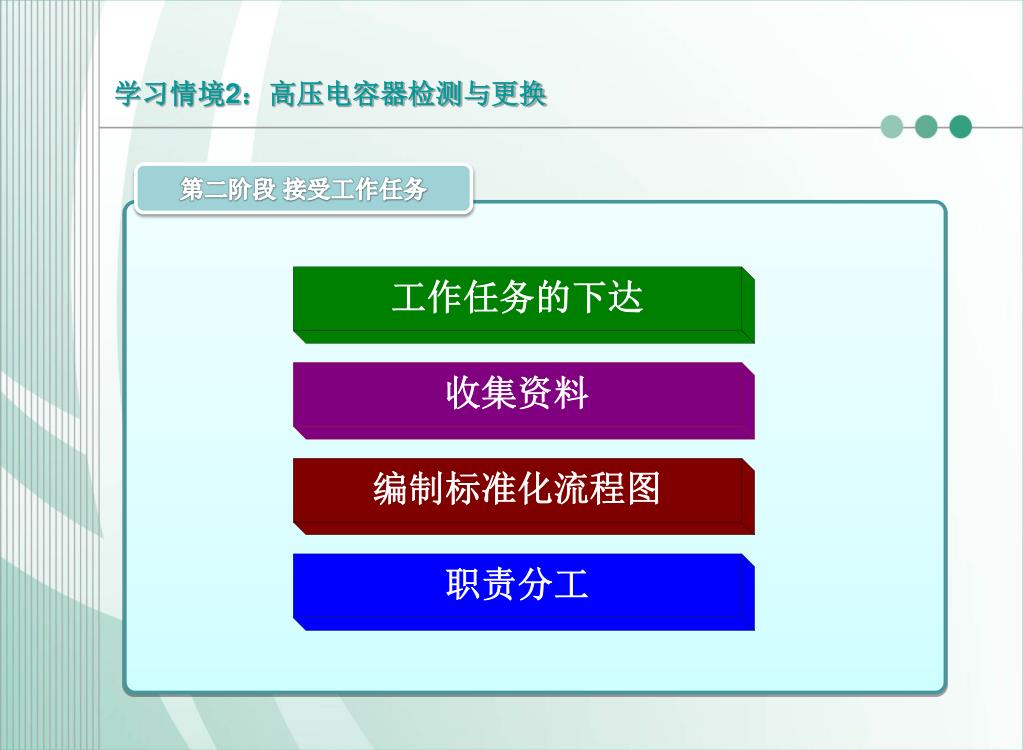

  17. 学习情境2：高压电容器检测与更换 第二阶段 接受工作任务

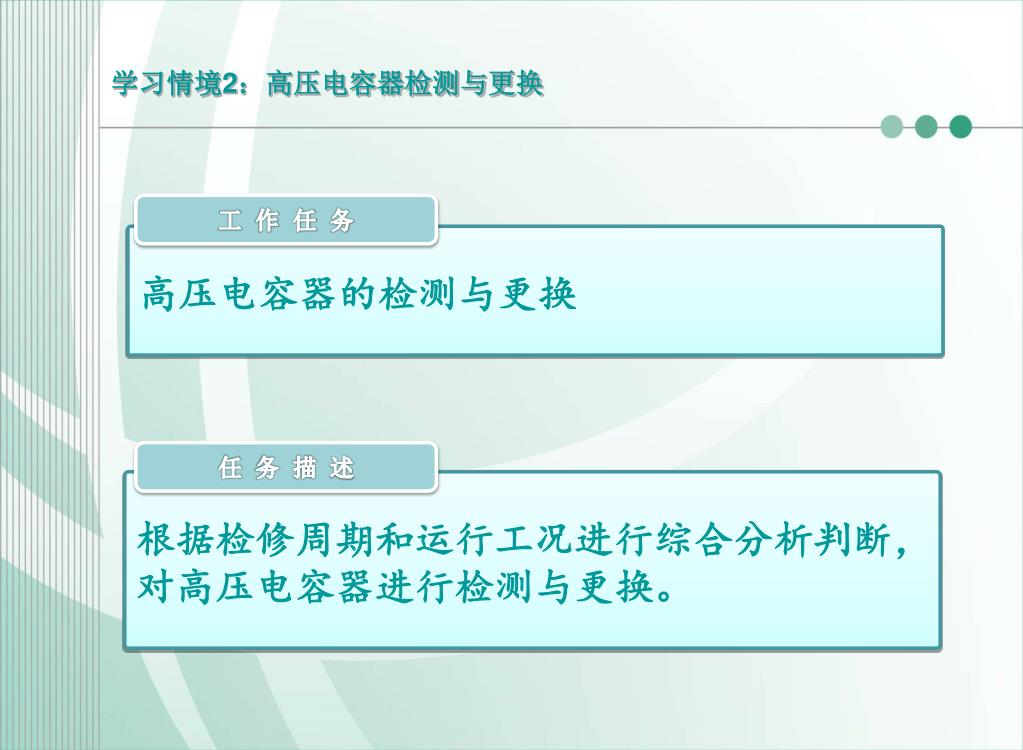

  18. 学习情境2：高压电容器检测与更换 工 作 任 务 高压电容器的检测与更换 任 务 描 述 根据检修周期和运行工况进行综合分析判断，对高压电容器进行检测与更换。

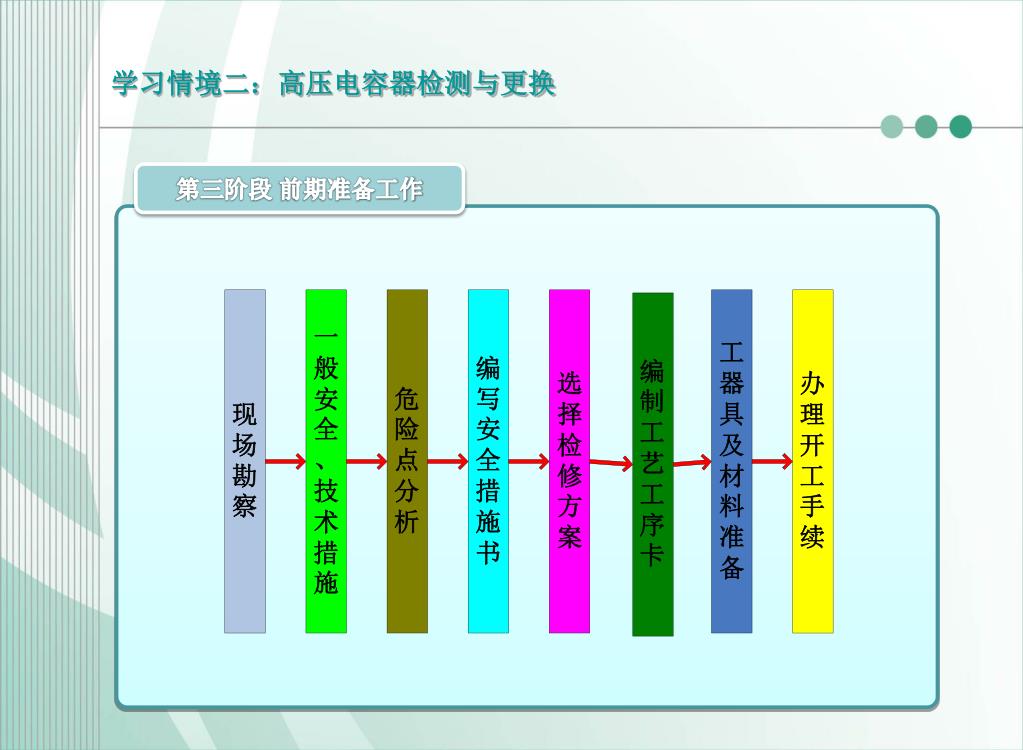

  19. 学习情境二：高压电容器检测与更换 第三阶段 前期准备工作

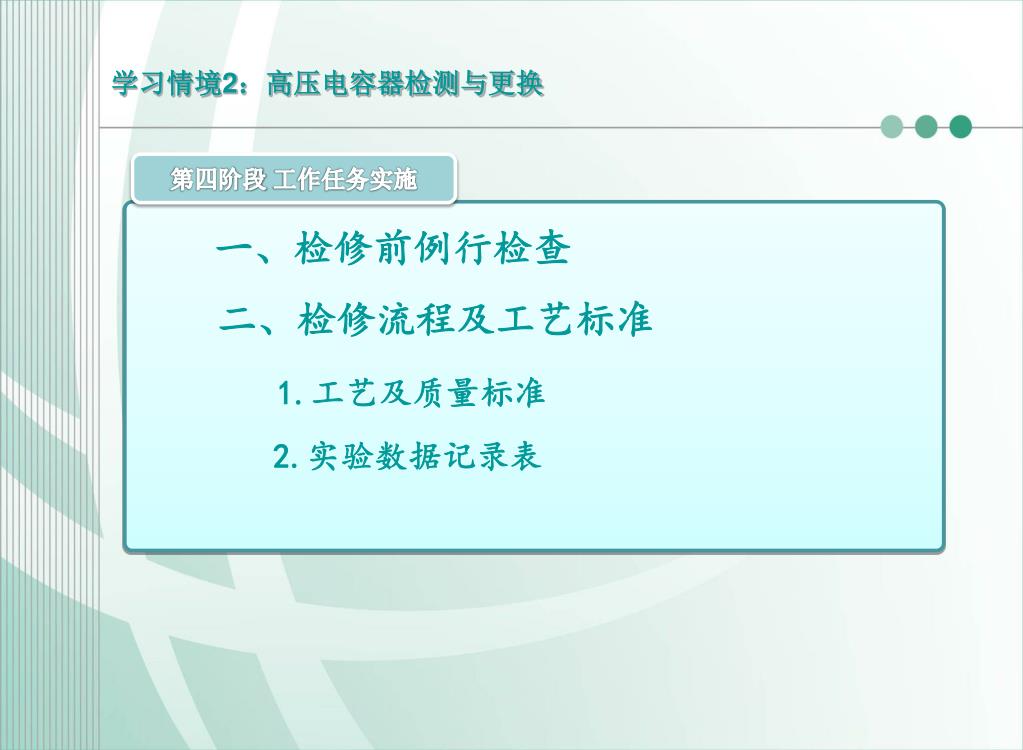

  20. 学习情境2：高压电容器检测与更换 第四阶段 工作任务实施 一、检修前例行检查 二、检修流程及工艺标准 1.工艺及质量标准 2.实验数据记录表

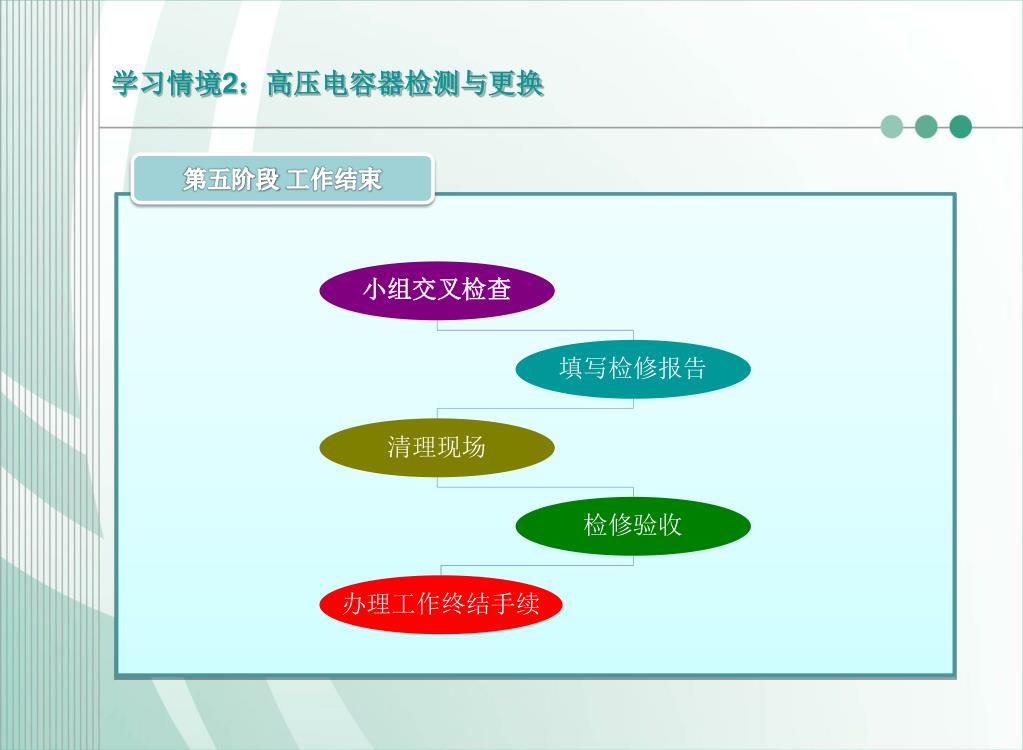

  21. 学习情境2：高压电容器检测与更换 第五阶段 工作结束

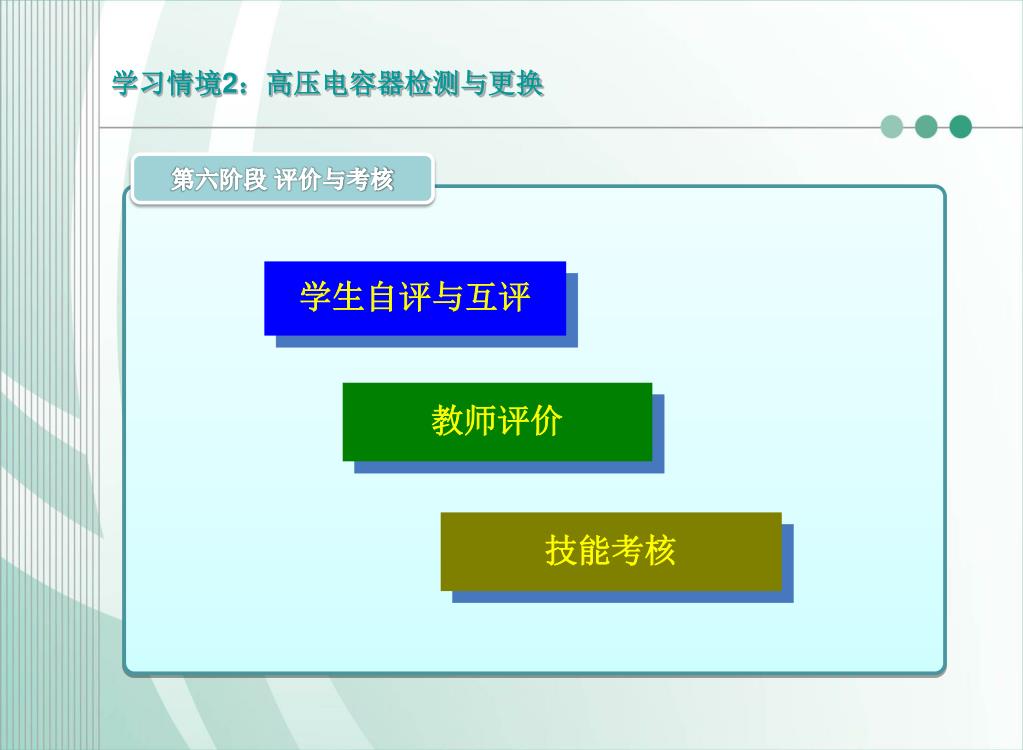

  22. 学习情境2：高压电容器检测与更换 第六阶段 评价与考核
