  1. 綫與平面的垂直關係及投影 要顯示本簡報的動態立體圖形，必須先安裝Cabri 3D 2.2（或以上）的免費 Plug-in 或試用版軟件。請到 www.cabri.com下載。

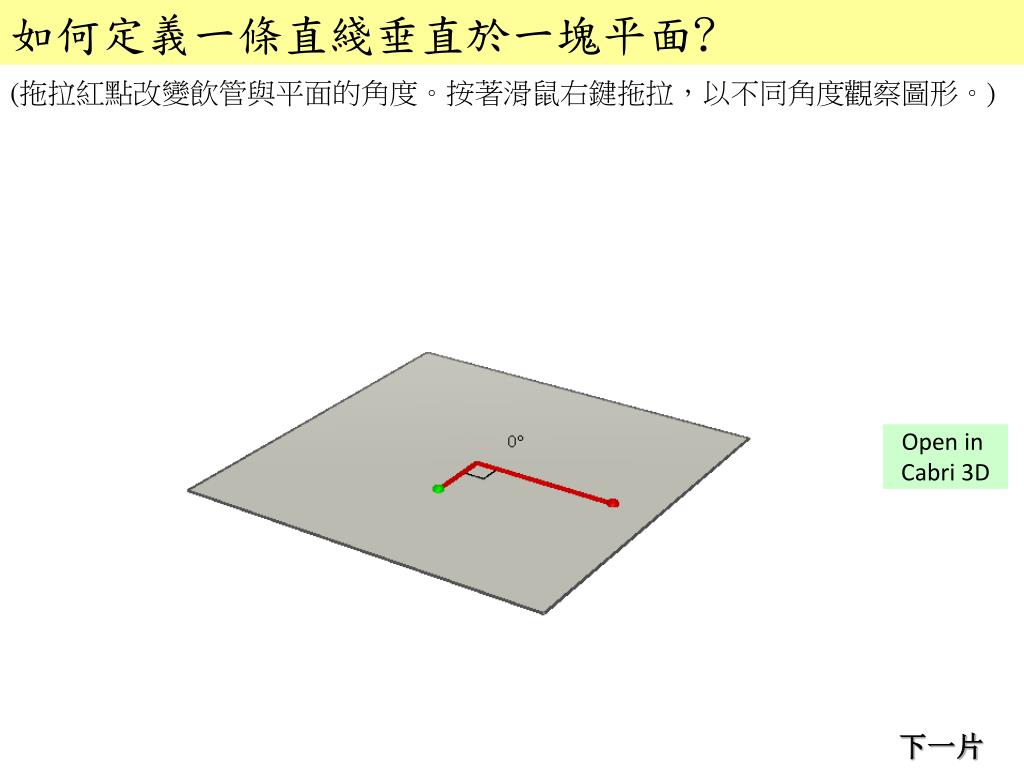

  2. 如何定義一條直綫垂直於一塊平面? (拖拉紅點改變飲管與平面的角度。按著滑鼠右鍵拖拉，以不同角度觀察圖形。) Open in Cabri 3D 下一片

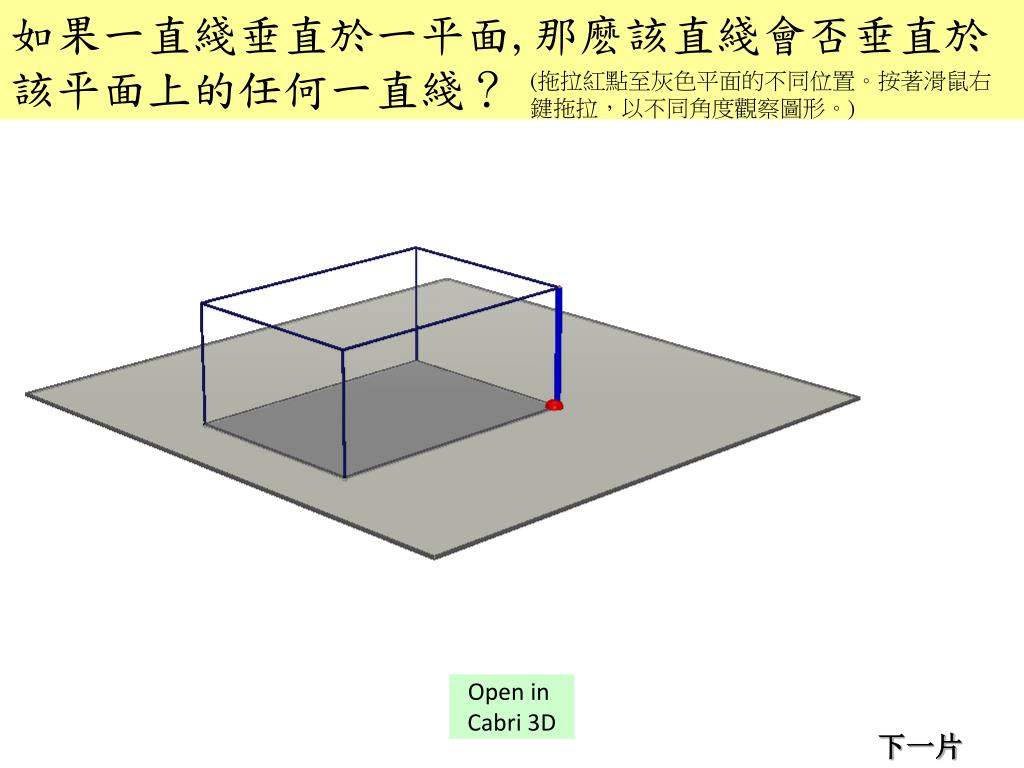

  3. 如果一直綫垂直於一平面,那麽該直綫會否垂直於該平面上的任何一直綫？如果一直綫垂直於一平面,那麽該直綫會否垂直於該平面上的任何一直綫？ (拖拉紅點至灰色平面的不同位置。按著滑鼠右鍵拖拉，以不同角度觀察圖形。) Open in Cabri 3D 下一片

  4. 投影

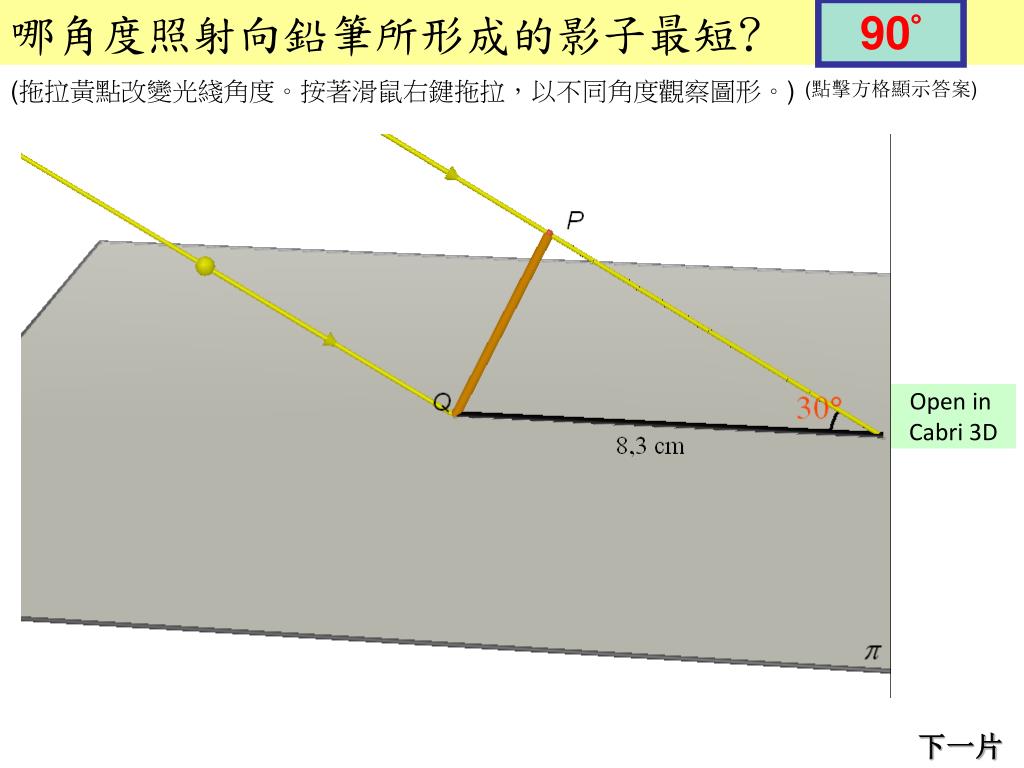

  5. 哪角度照射向鉛筆所形成的影子最短? 90° (拖拉黃點改變光綫角度。按著滑鼠右鍵拖拉，以不同角度觀察圖形。) (點擊方格顯示答案) Open in Cabri 3D 下一片

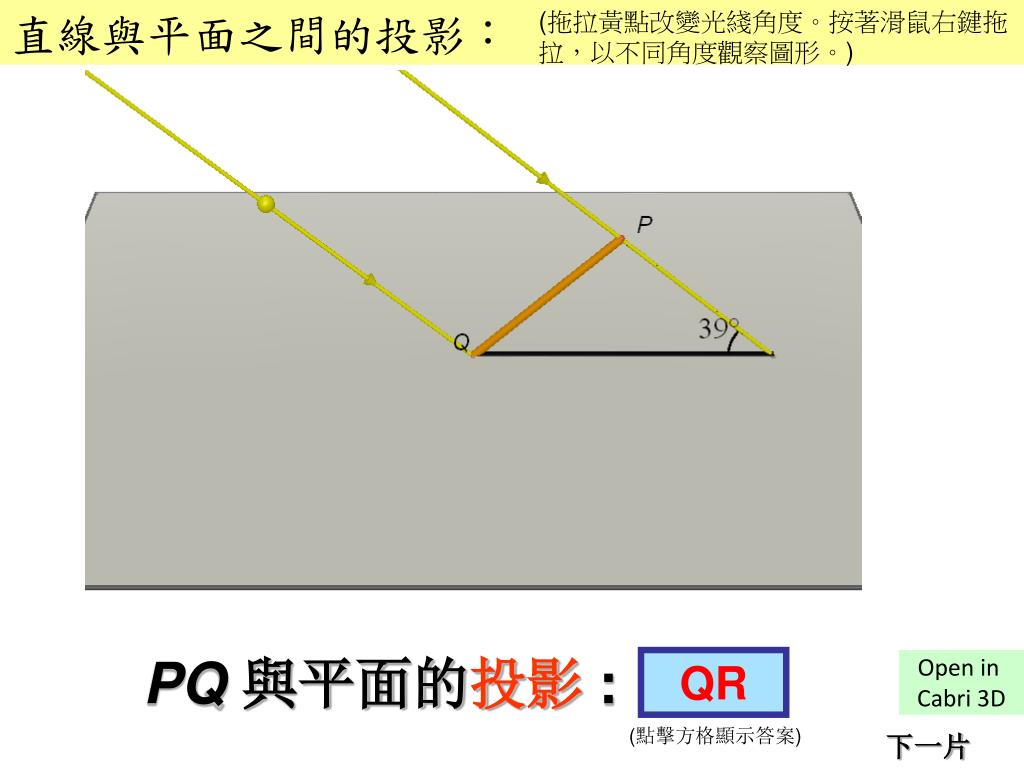

  6. 直線與平面之間的投影： (拖拉黃點改變光綫角度。按著滑鼠右鍵拖拉，以不同角度觀察圖形。) PQ與平面的投影: QR Open in Cabri 3D (點擊方格顯示答案) 下一片

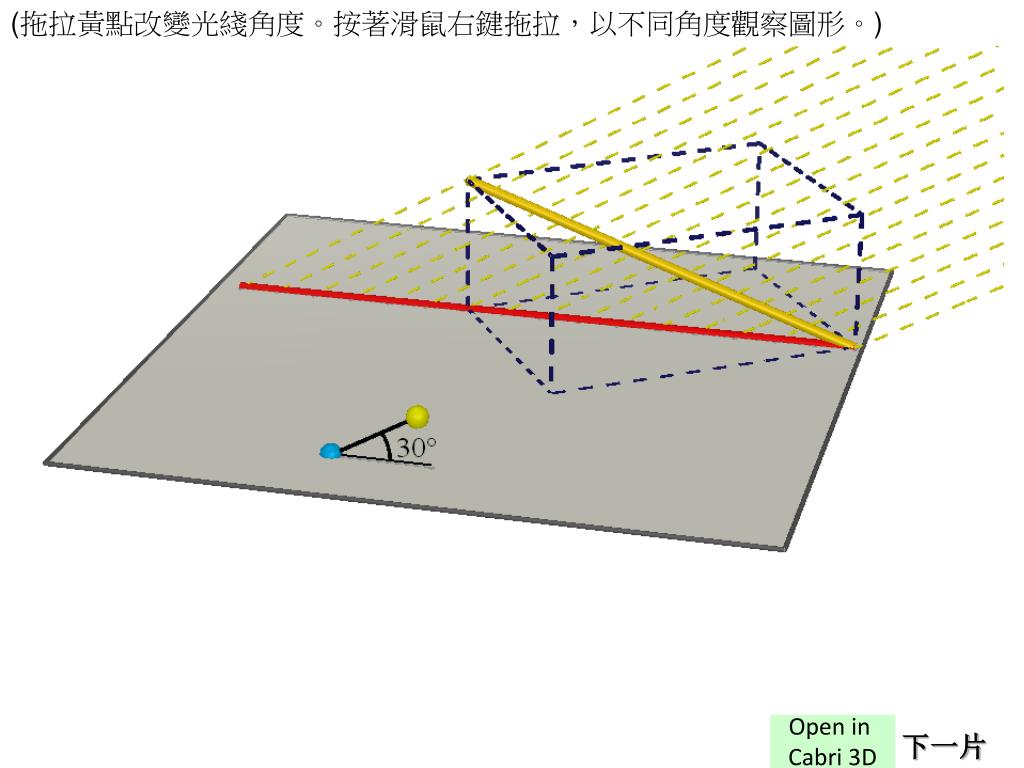

  7. (拖拉黃點改變光綫角度。按著滑鼠右鍵拖拉，以不同角度觀察圖形。)(拖拉黃點改變光綫角度。按著滑鼠右鍵拖拉，以不同角度觀察圖形。) Open in Cabri 3D 下一片

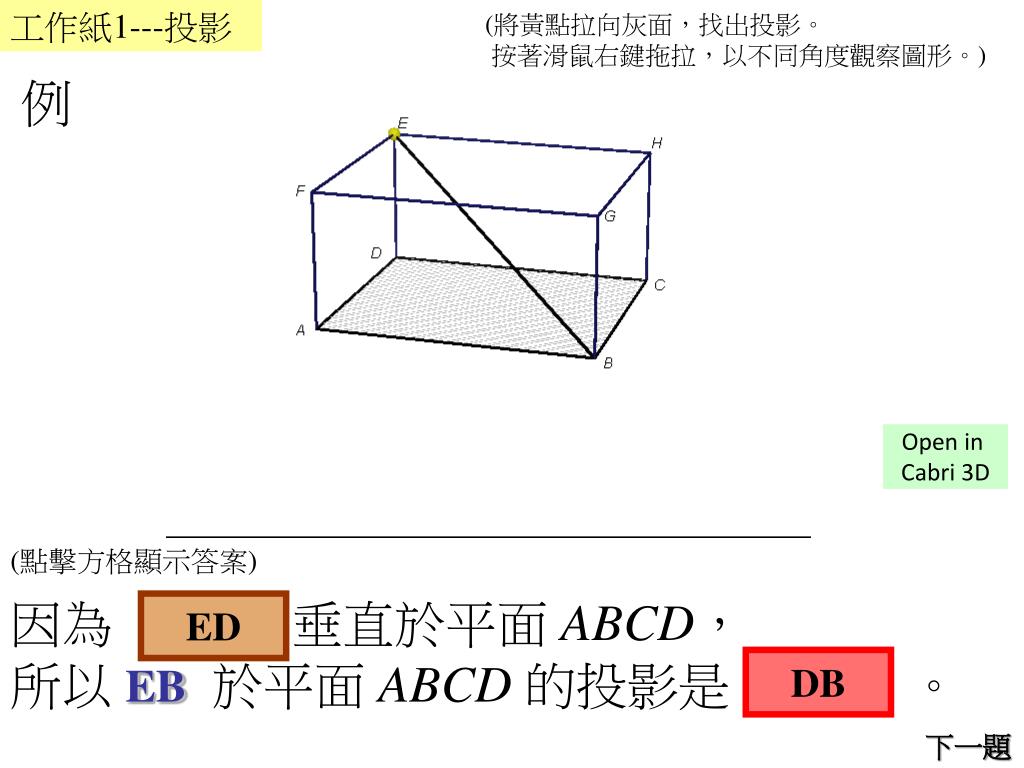

  8. 工作紙1---投影 (將黃點拉向灰面，找出投影。按著滑鼠右鍵拖拉，以不同角度觀察圖形。) 例 Open in Cabri 3D (點擊方格顯示答案) 因為 垂直於平面 ABCD， 所以 EB於平面 ABCD的投影是 。 ED DB 下一題

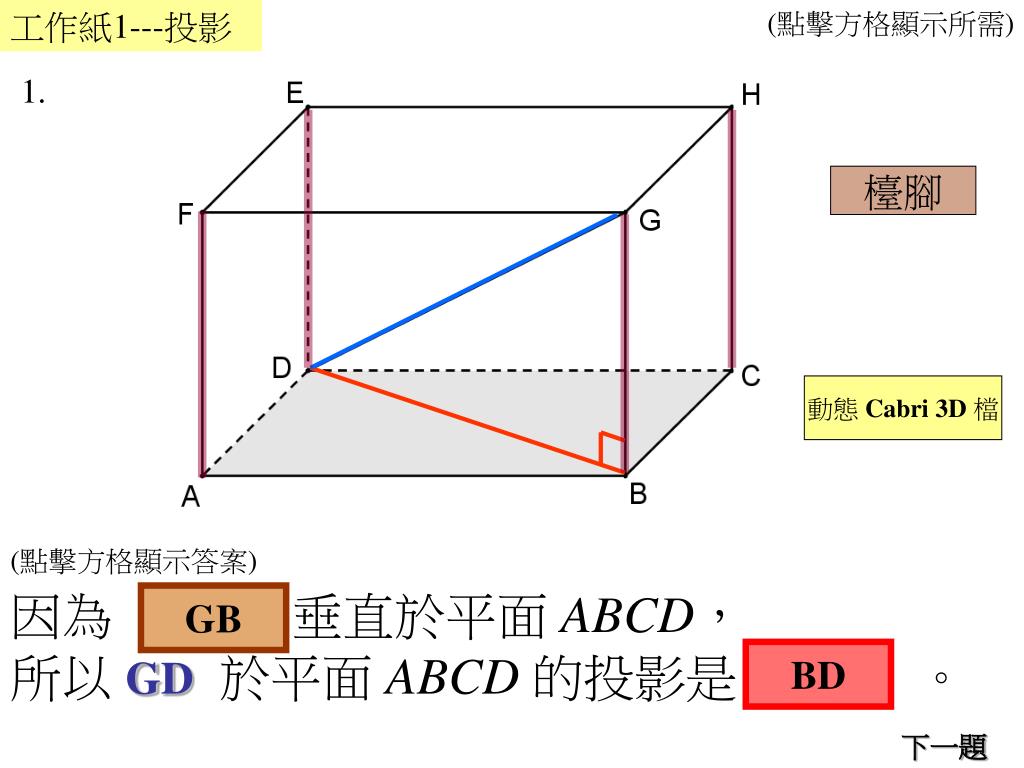

  9. 工作紙1---投影 (點擊方格顯示所需) 1. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 ABCD， 所以 GD於平面 ABCD的投影是 。 GB BD 下一題

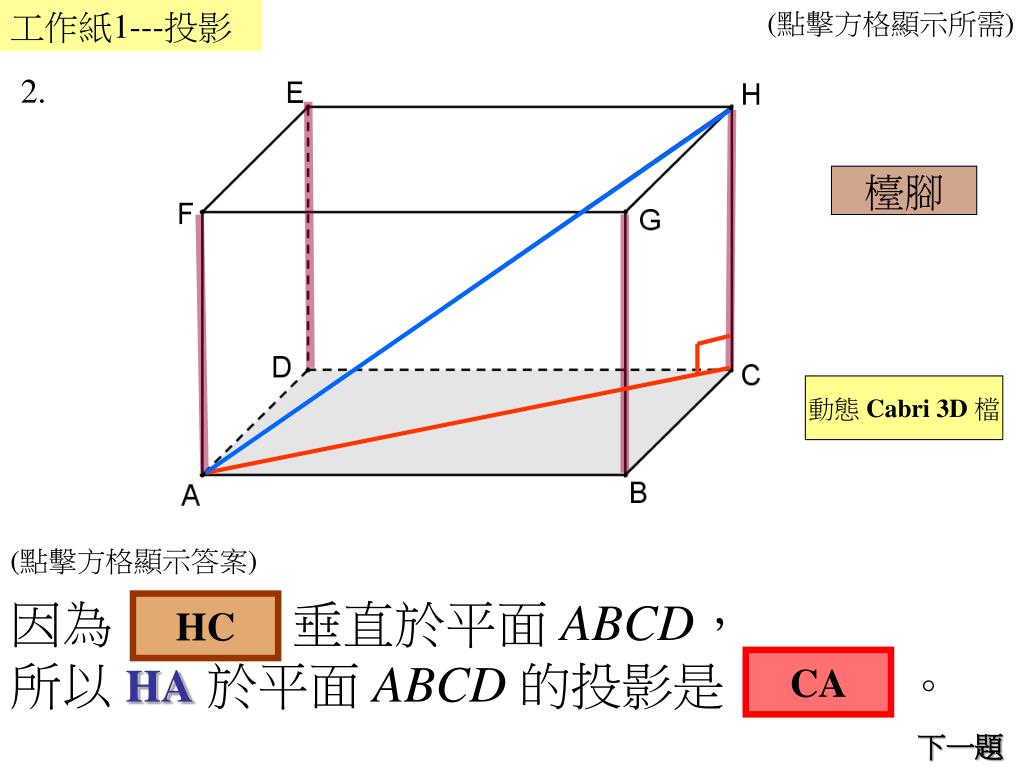

  10. 工作紙1---投影 (點擊方格顯示所需) 2. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 ABCD， 所以 HA於平面 ABCD的投影是 。 HC CA 下一題

  11. 工作紙1---投影 (拖拉黃點,垂直灰面,找出投影。) 3. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 ABEF， 所以 BE於平面 ABEF 的投影是 。 BA AE 下一題

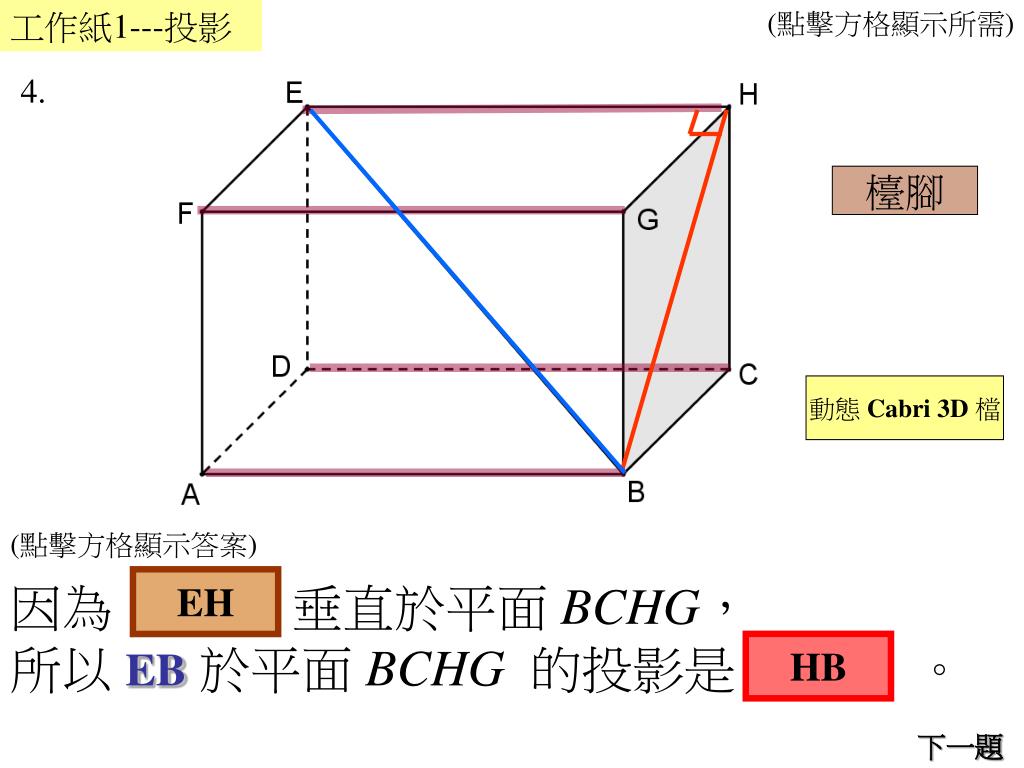

  12. 工作紙1---投影 (點擊方格顯示所需) 4. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 BCHG， 所以 EB於平面 BCHG 的投影是 。 EH HB 下一題

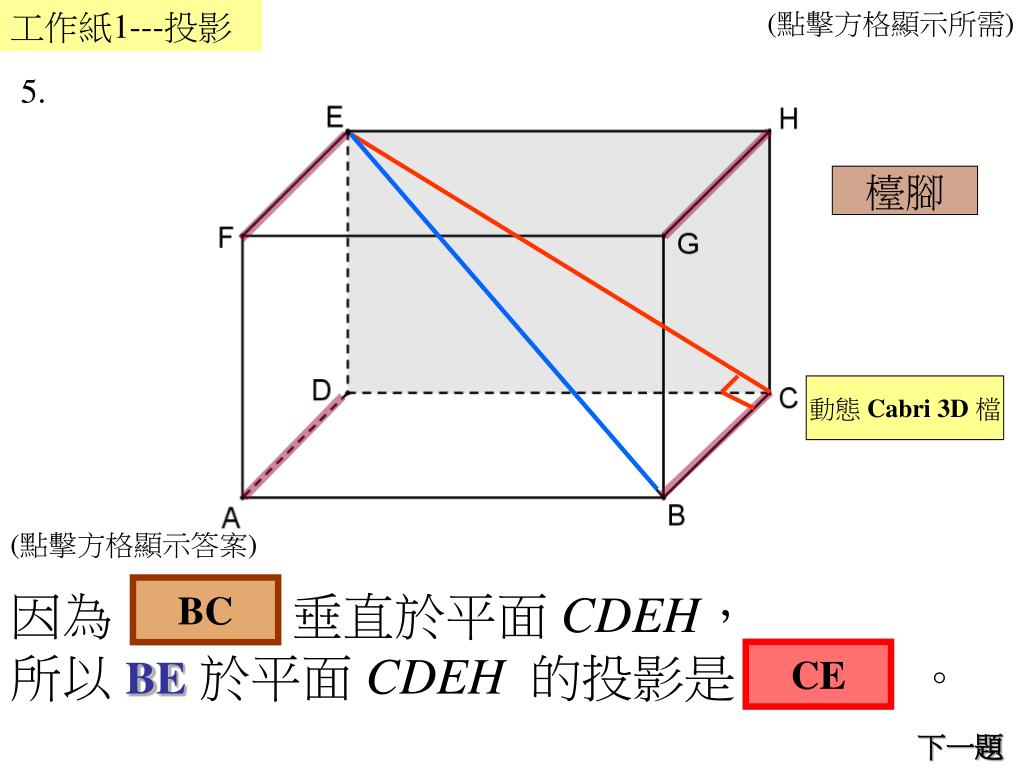

  13. 工作紙1---投影 (點擊方格顯示所需) 5. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 CDEH， 所以 BE於平面 CDEH 的投影是 。 BC CE 下一題

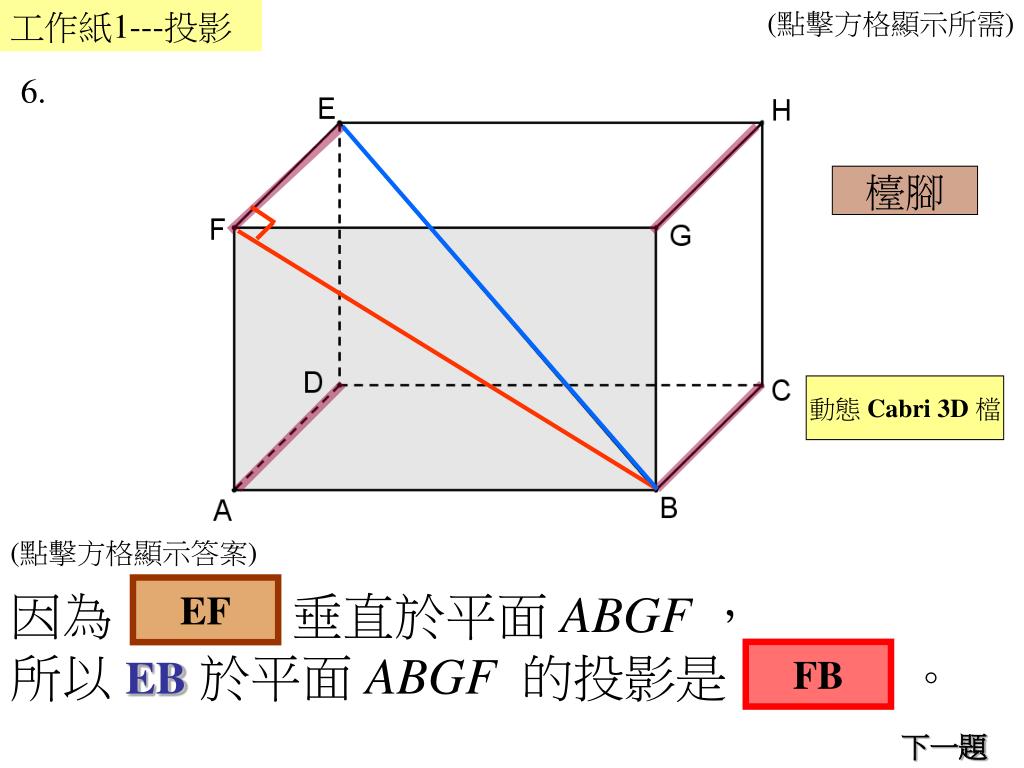

  14. 工作紙1---投影 (點擊方格顯示所需) 6. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 ABGF ， 所以 EB於平面 ABGF 的投影是 。 EF FB 下一題

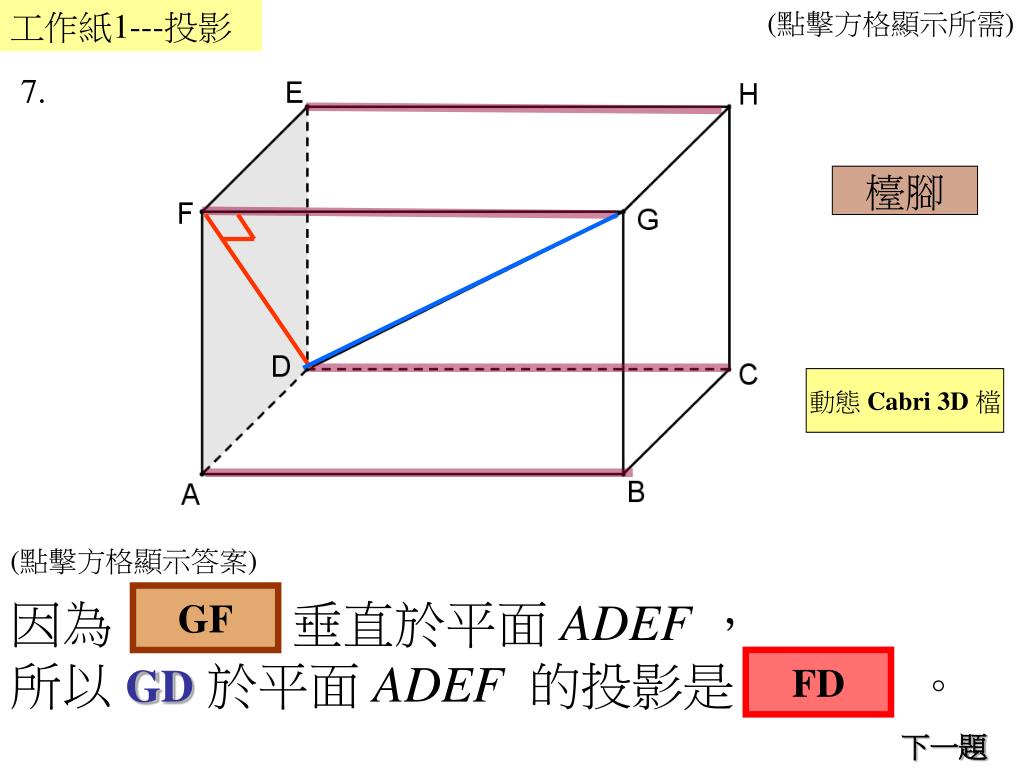

  15. 工作紙1---投影 (點擊方格顯示所需) 7. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 ADEF ， 所以 GD於平面 ADEF 的投影是 。 GF FD 下一題

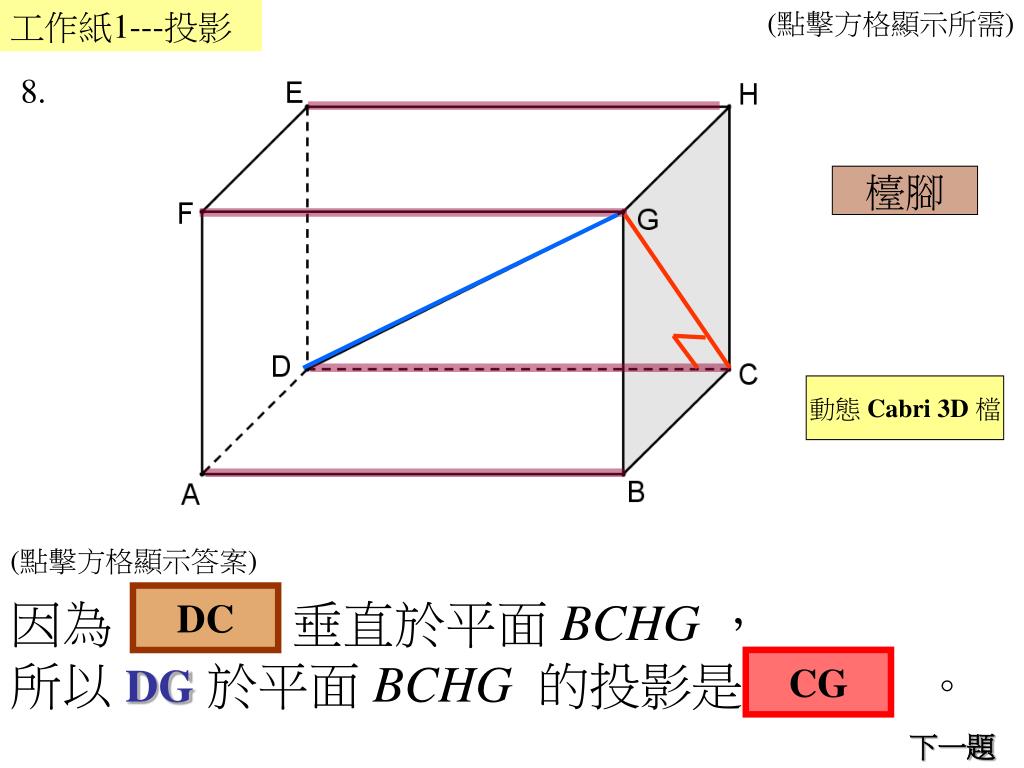

  16. 工作紙1---投影 (點擊方格顯示所需) 8. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 BCHG ， 所以 DG於平面 BCHG 的投影是 。 DC CG 下一題

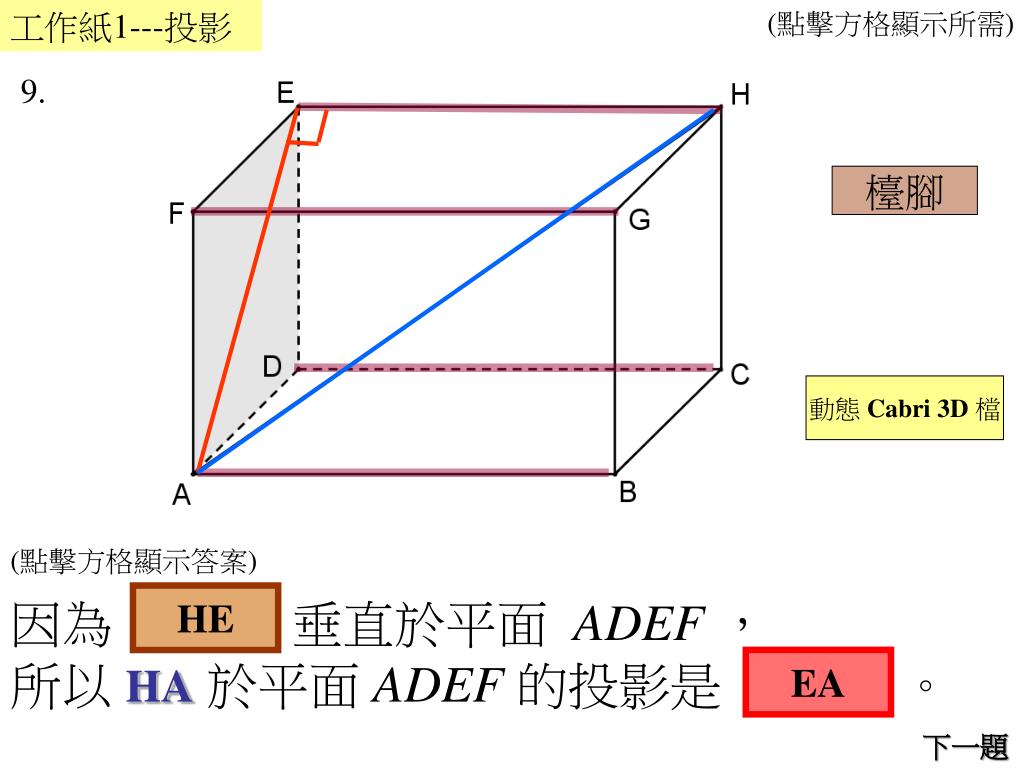

  17. 工作紙1---投影 (點擊方格顯示所需) 9. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 ADEF ， 所以 HA於平面 ADEF 的投影是 。 HE EA 下一題

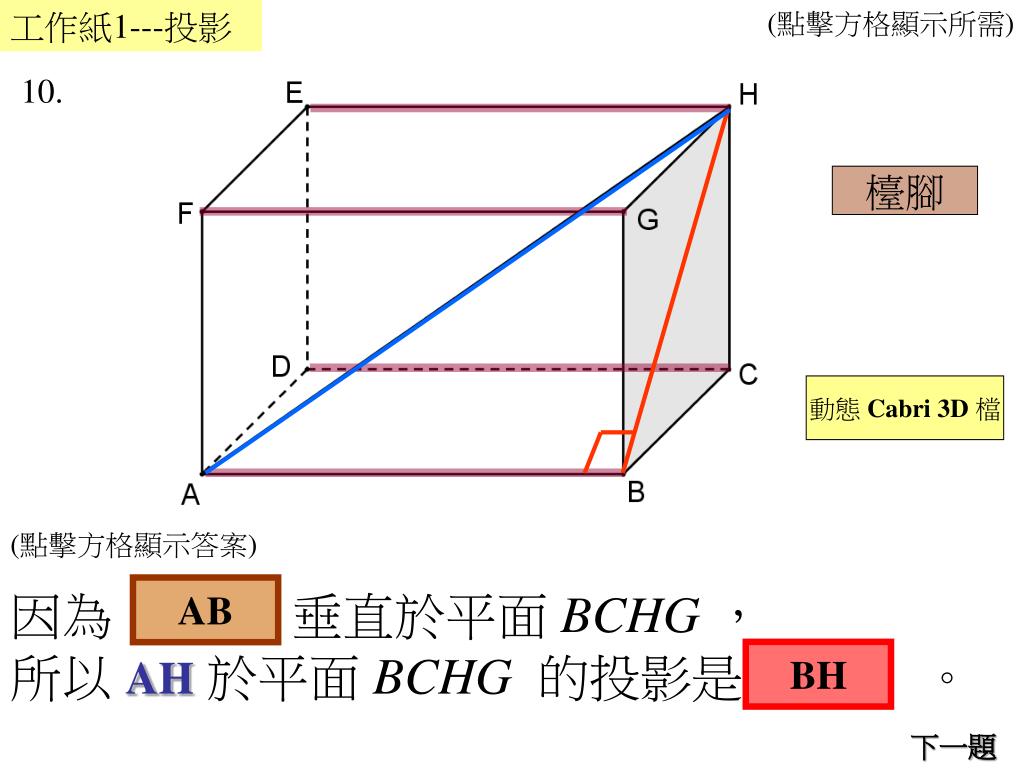

  18. 工作紙1---投影 (點擊方格顯示所需) 10. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 BCHG ， 所以 AH於平面 BCHG的投影是 。 AB BH 下一題

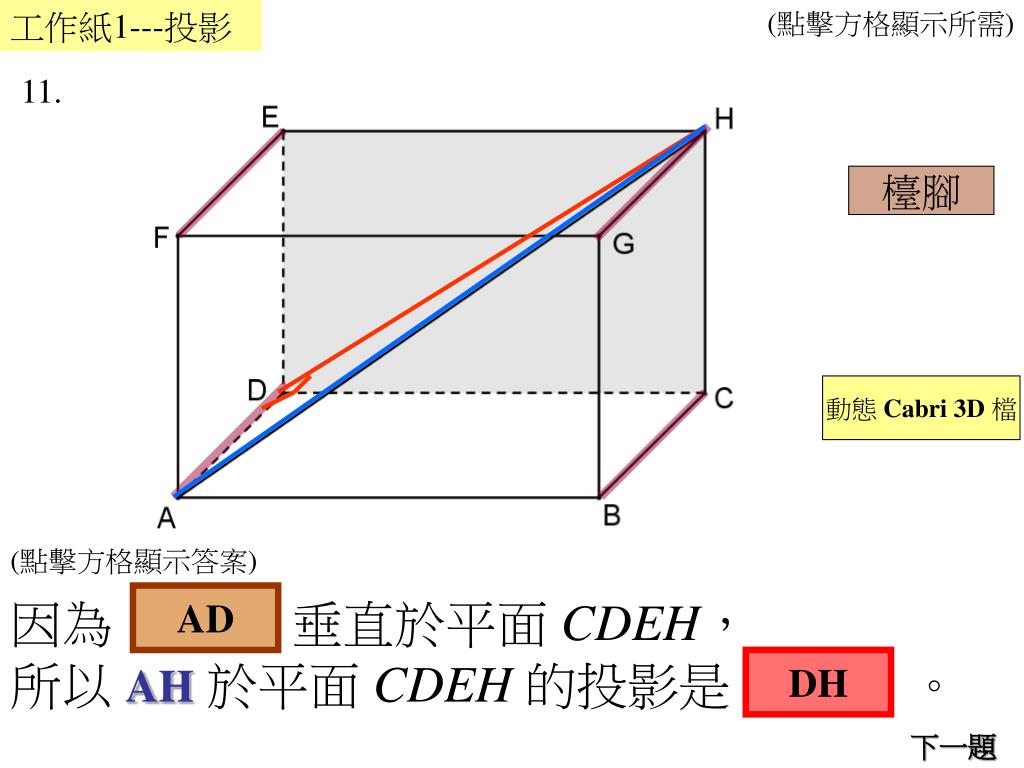

  19. 工作紙1---投影 (點擊方格顯示所需) 11. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 CDEH， 所以 AH於平面 CDEH的投影是 。 AD DH 下一題

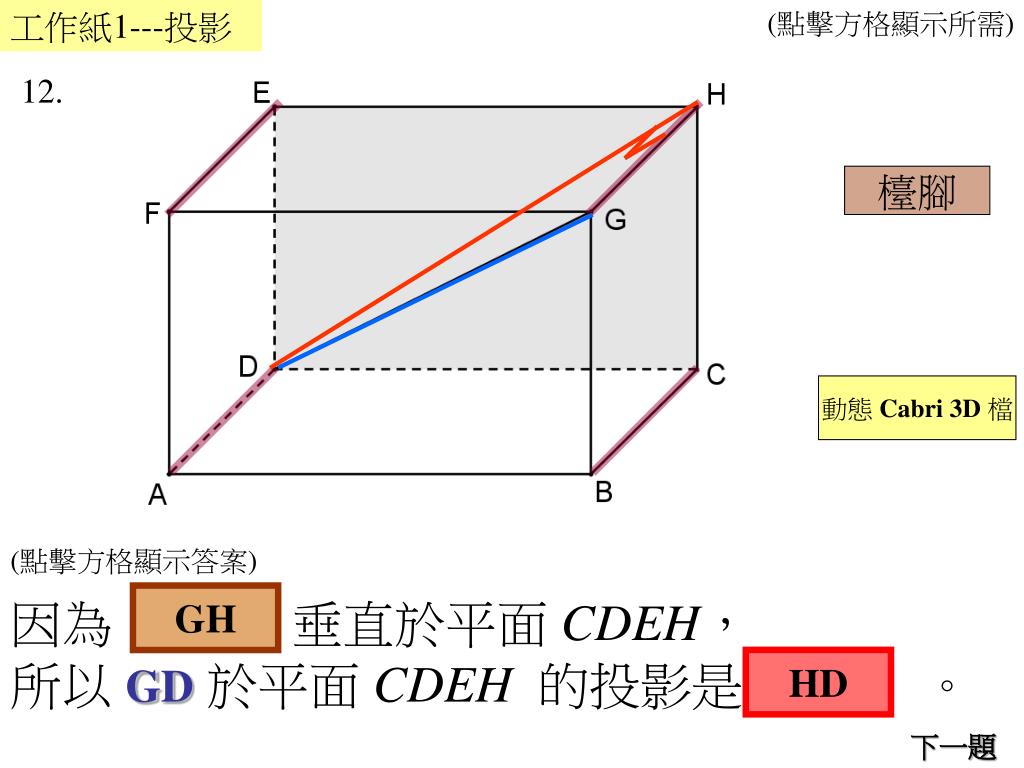

  20. 工作紙1---投影 (點擊方格顯示所需) 12. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 CDEH， 所以 GD於平面 CDEH 的投影是 。 GH HD 下一題

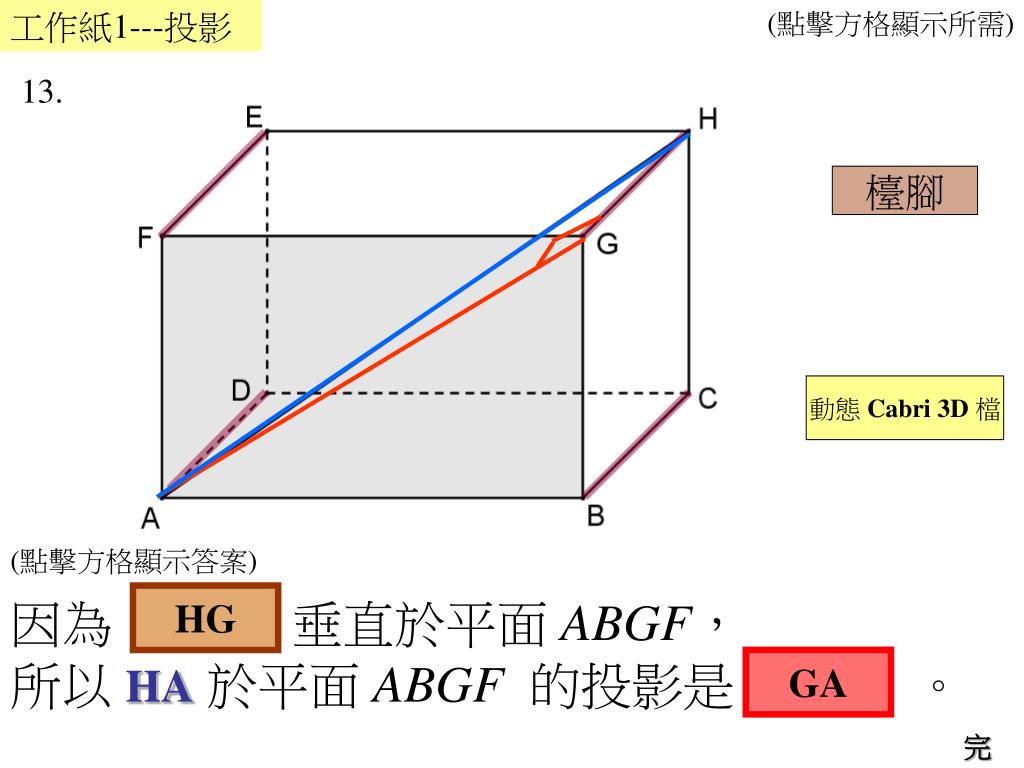

  21. 工作紙1---投影 (點擊方格顯示所需) 13. 檯腳 動態 Cabri 3D檔 (點擊方格顯示答案) 因為 垂直於平面 ABGF， 所以 HA於平面 ABGF 的投影是 。 HG GA 完
