Kõrgepingeseadmed

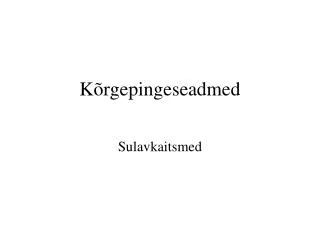

1. Kõrgepingeseadmed Sulavkaitsmed

2. Sulavkaitse Sulavkaitse on lihtsaim elektriseadmete kaitse seade, mis katkestab vooluahela sulari nimivoolu ületamisel, peale kestva liigvoolu või lühise tekkimist. Sulavkaitsmed on inertsed elektriahelate kaitsevahendid, sest nende rakendumisaeg on pikk. Nendega kaitstakse üldiselt eletrivarustuse üldahelaid. Elektroonikaseadmete ja kolmefaasiliste ja elektrimasinate kaitseks nad pika reageerimisaja tõttu ei sobi. Sulavkaitse ei taga kõigi kolme faasiahela üheaegset katkestust. Sular on traadi-, riba- või plaadikujuline õhuke sisselõigetega sulavkaitsme põhiosa, mis liigvoolu või lühise tekkimisel sulab. Kõrgepingel vahemikus 2 – 400 A.

3. Tööpõhimõtted • Sulavkaitsmed koosnevad põhimõtteliselt kahest põhiosast: • Korpusest (vahel nimetatakse ka padruniks), mis on valmistatud • elektroisolatsioonimaterjalistja milles võib olla ka leegikustutuskeskkond; • Sulavosast, mis lühise või lubamatute voolude toimel katkestab vooluahela • Sulavosavalitakse sellise kaalutlusega, et ta sulaks enne kui kaitstava liiniosa • või seadme temperatuur ei jõua ohtliku temperatuuri tasemeni Või tarbija ei • lähe rivist välja. • Tanapaeval kasutatakse ka nn taastuvaid sulavkaitsmeid • Olenevalt sulavkaitsme ehitusest (kujust) liigitatakse neid vahel: • plaadikujulised, • padrunikujulised, • torukujulised; • Korgid.

4. Sulavkaitsmed Aviirilise voolu korral sulavad metallosad asuvad vahetult kesta sees; Elektrikaare kustutamine toimub suletud ruumis, mis takistab ioniseeritud gaaside levikut; Väga kiire tööaeg ja suur väljalülimise võime; Võimelised väljaslülitama voolu alates milliapritest kuni tuhandete ampriteni; Suurendavad eletrienergia kvaliteeti; Personali ohutuse tagamine; Lihtne vahetada pärast töötamist; Ei vaja suurt tehnilist teenendamist Madal hind.

5. Tööpõhimõtted

6. Tööpõhimõte

7. Sulavkaitsme ristlõige а – nimivooludele kuni 7,5 A; б – nimivooludele 10 .… 400 А; 1 - kaas; 2 – metallist kate 3 – Sulari kaitsetoru (keraamiline); 4 - kvartsliiv; 5 – sular; 6 – rakendusindikaator ; 7 - vedru

8. mmmm 1- Alus; 2 - tugiisolaator; 3- kontakt; 4- sulariga padrun; 5- lulustuseade

9. Sulavkaitsme ehitus

10. Sulavkaitsele omadused

11. Sulavkaitsele omadused

12. Sulavkaitsmete tõrgetest

13. Merlin Gerlin sulavkaitsmed

14. Sulavkaitsmete tyybid

15. Sulavkaitsmete tyybid

16. Sulavkaitsmete tyybid Sulavkaitsmed OFAA и OFAF

17. Sulavkaitse Rated Voltage (kV) 15 - 38 BIL (kV) 110 - 170 Continuous Current (A) 100 - 300 Interrupting (krms Asym.) 8 - 16

18. Sulavkaitsmete tyybid

19. Sulavkaitse

20. Sulavkaitse Sulavkaitse ПКН 001-35 У3on t’idetud kvartsliivaga ja piirab voolu. Lühise korral kvartsliiv kindlustab kaare kustutamise , toimub suur deionisatsioon. Kui kaitsmed on töötaud, siis tema olek määratakse mõõteriistade abil.

21. Sulavkaitse Nimipinge : 22/25 kV Nimivool: 6,3 - 100 A Trafo nimivool: 50 - 1600 kVA Väljalülimisvõime : 50 kA Mõõdud: 51 x 422 mm, 64 x 442 mm; 76 x 442 mm, 78 x 442 mm

22. Sularite järjestikühendus võrgus Vajaliku sulavkaitsme nimivoolu võib arvutada järgmise valemi abil: ,kus • Inom — номинальный ток срабатывания предохранителя, А; • Pmax — maksimaalne kaitstava tarbija võimsus (valitakse 20 % kõrgem); • U — võrgu pinge, V.

23. Sularite järjestikühendus võrgus

24. Kommutatsiooniseadmete võrdlus Võimsuslülitid Koormuslükitid Lahklülitid Sulavkaitsmed Nimipinge Nimivool Lülimisvõime Lihtsus Hind Käidukulud
