  1. 水泵实验指导 兰州交通大学流体工程研究所

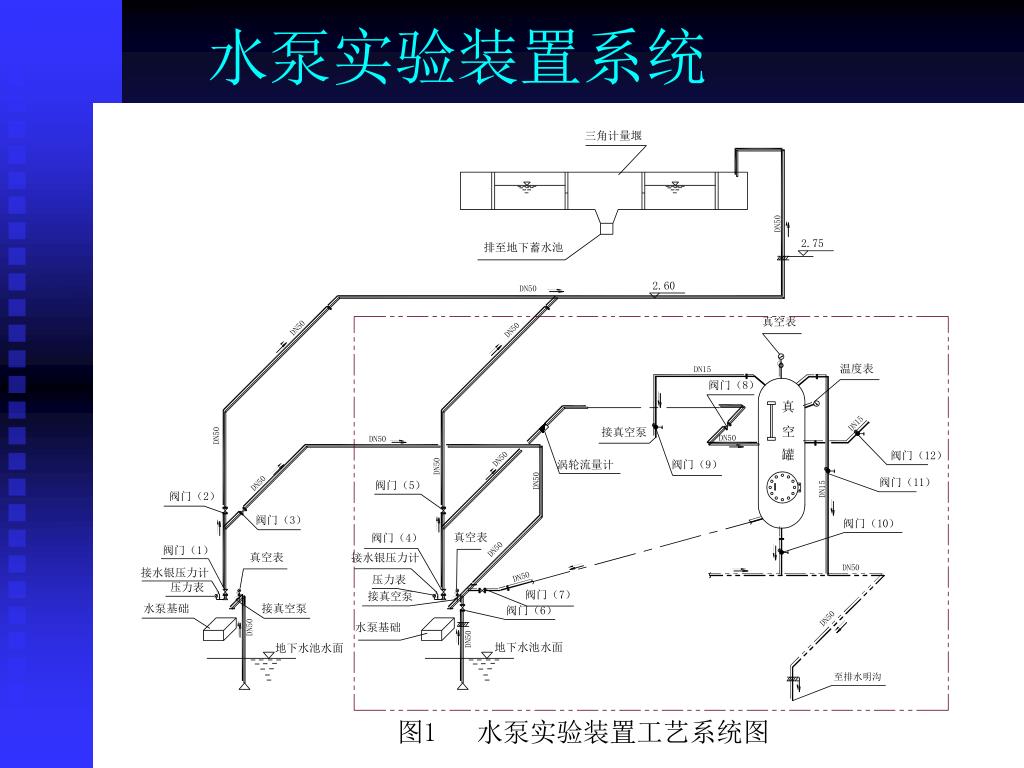

  2. 水泵实验装置系统

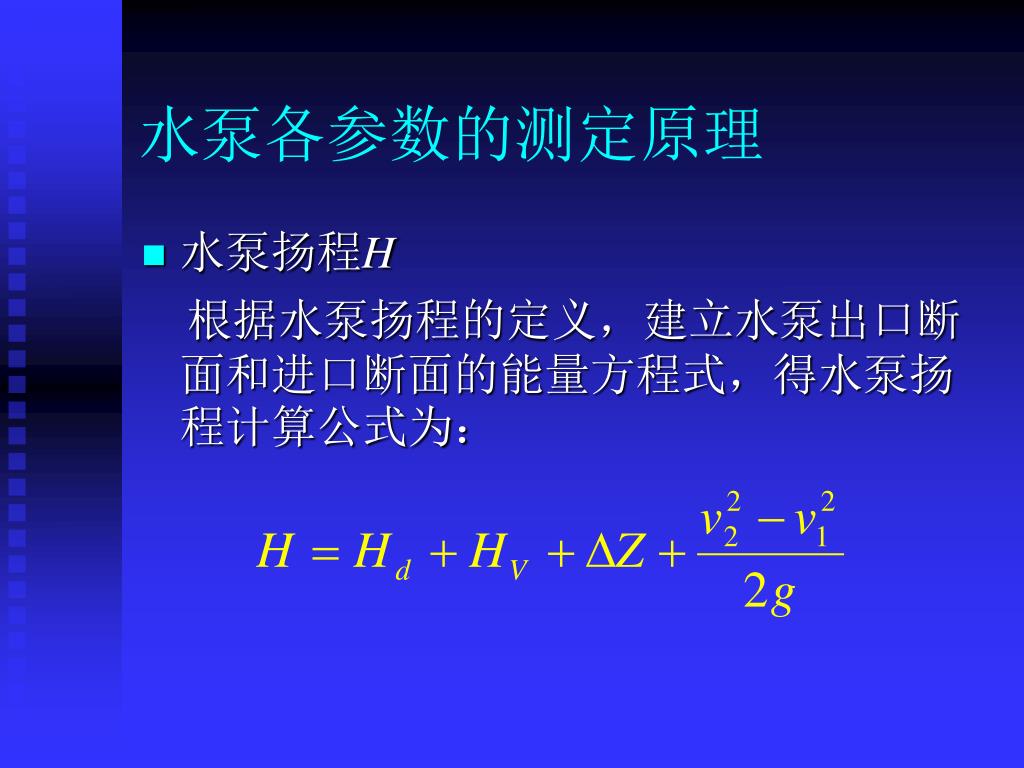

  3. 水泵各参数的测定原理 • 水泵扬程H 根据水泵扬程的定义，建立水泵出口断面和进口断面的能量方程式，得水泵扬程计算公式为：

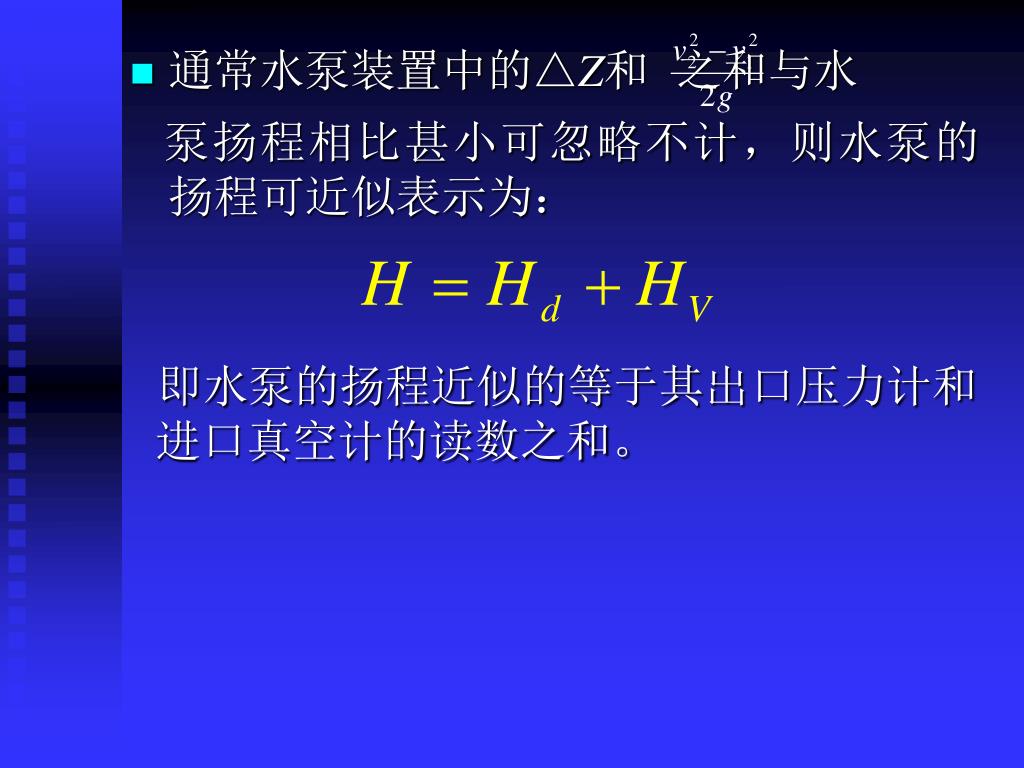

  4. 通常水泵装置中的△Z和 之和与水 泵扬程相比甚小可忽略不计，则水泵的扬程可近似表示为： 即水泵的扬程近似的等于其出口压力计和进口真空计的读数之和。

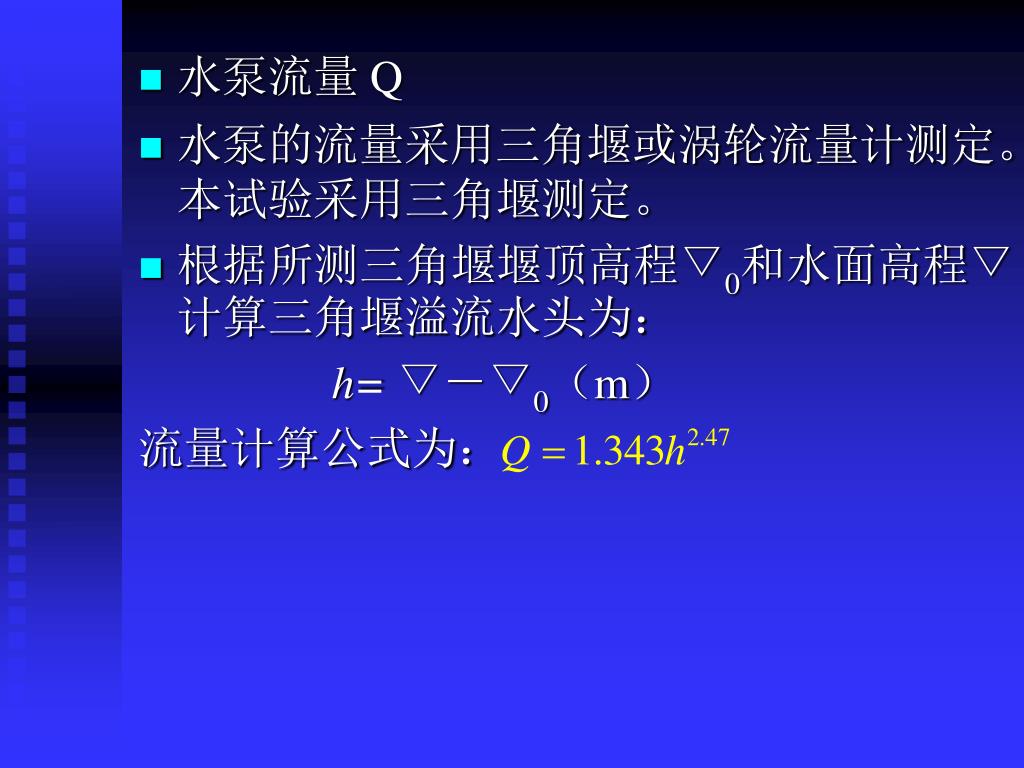

  5. 水泵流量Q • 水泵的流量采用三角堰或涡轮流量计测定。本试验采用三角堰测定。 • 根据所测三角堰堰顶高程▽0和水面高程▽计算三角堰溢流水头为： h=▽－▽0（m） 流量计算公式为：

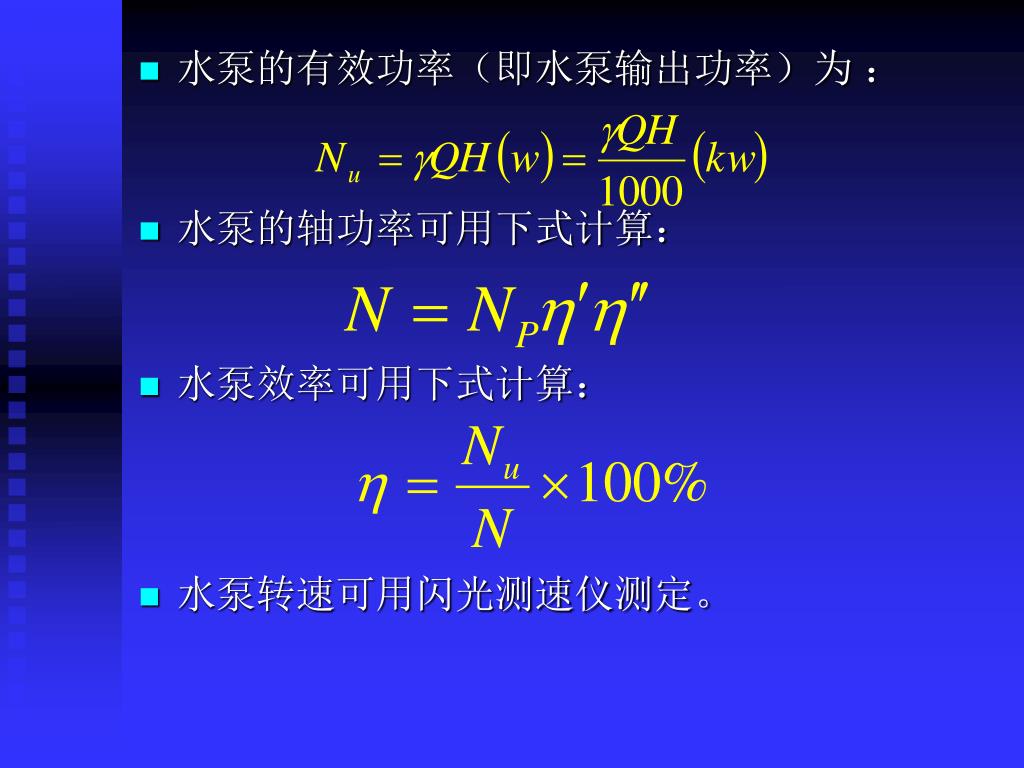

  6. 水泵的有效功率（即水泵输出功率）为 ： • 水泵的轴功率可用下式计算： • 水泵效率可用下式计算： • 水泵转速可用闪光测速仪测定。
