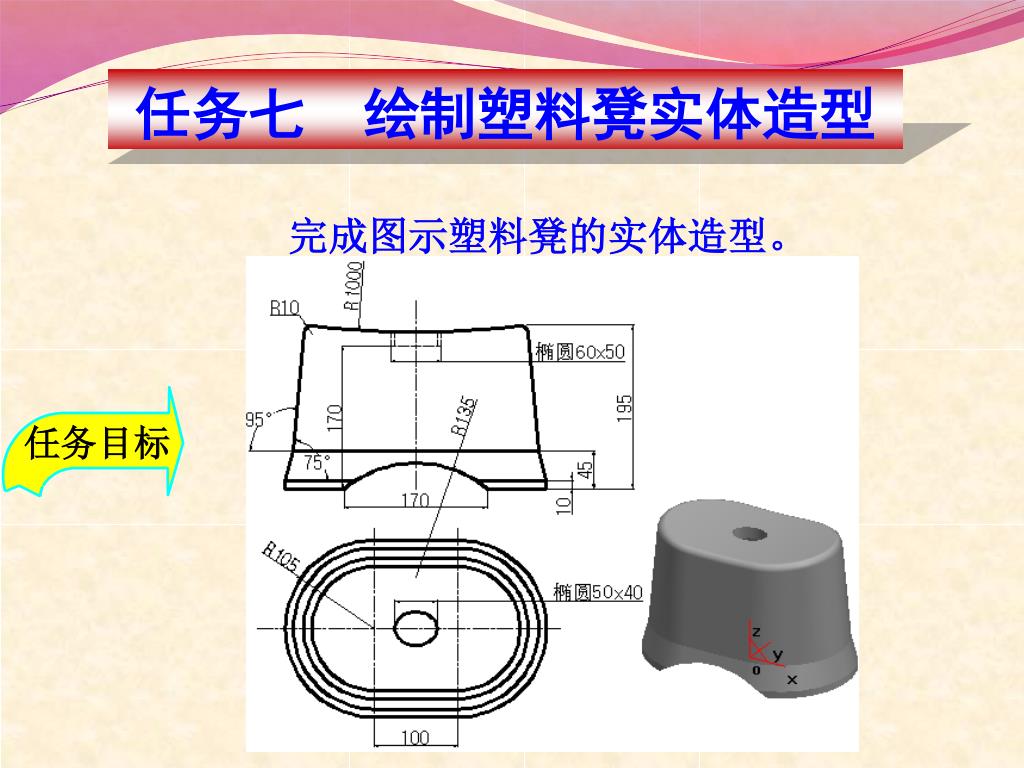

  1. 任务七 绘制塑料凳实体造型 完成图示塑料凳的实体造型。

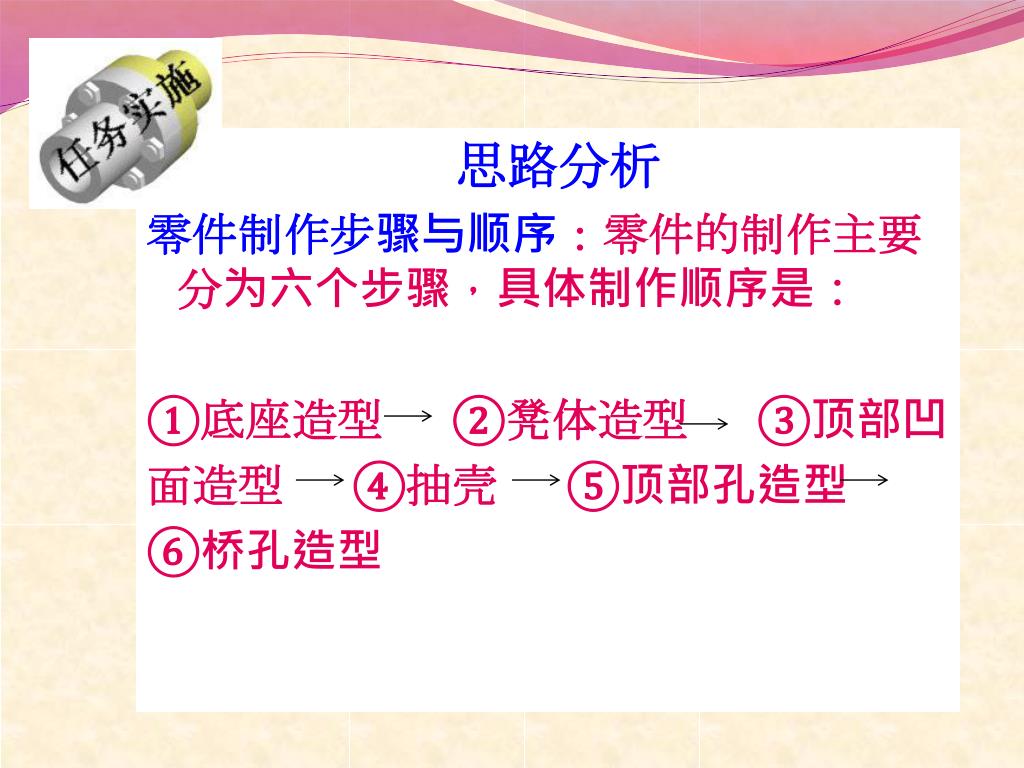

  2. 思路分析 零件制作步骤与顺序：零件的制作主要分为六个步骤，具体制作顺序是： ①底座造型 ②凳体造型 ③顶部凹 面造型 ④抽壳 ⑤顶部孔造型 ⑥桥孔造型

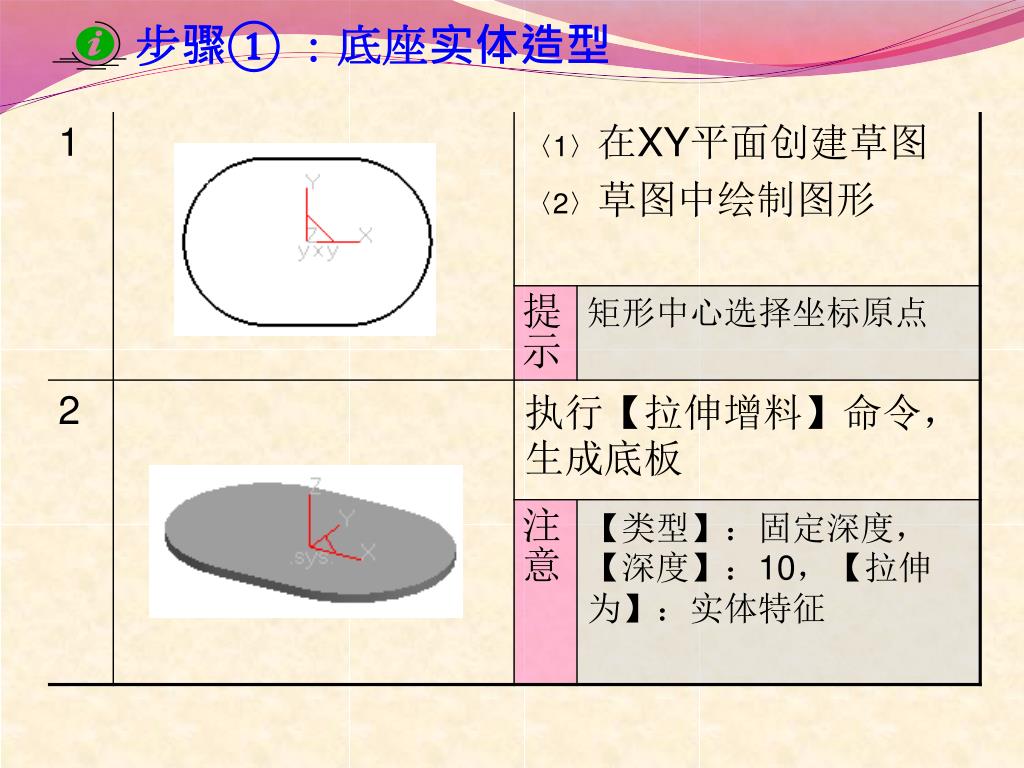

  3. 步骤① ：底座实体造型

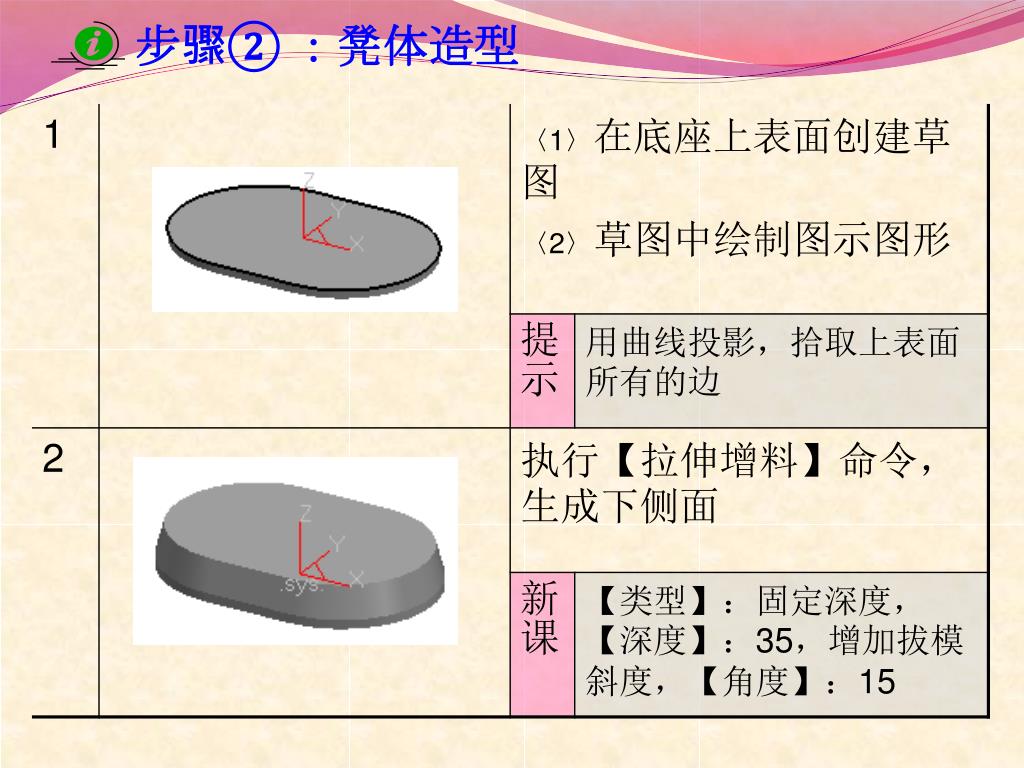

  4. 步骤② ：凳体造型

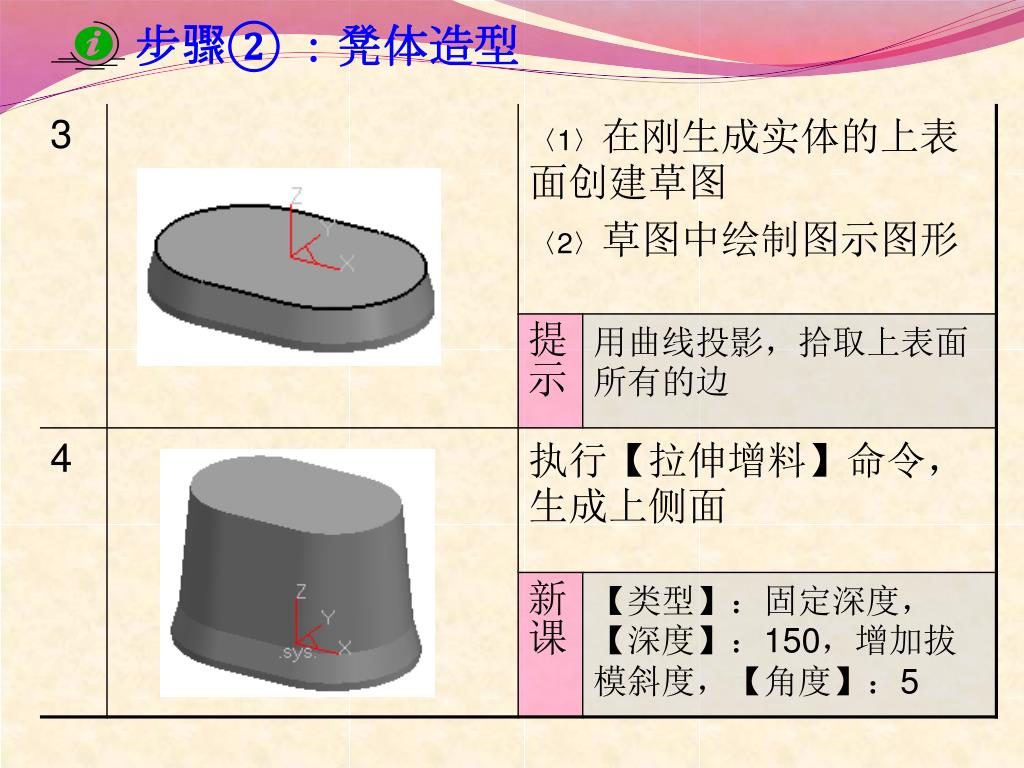

  5. 步骤② ：凳体造型

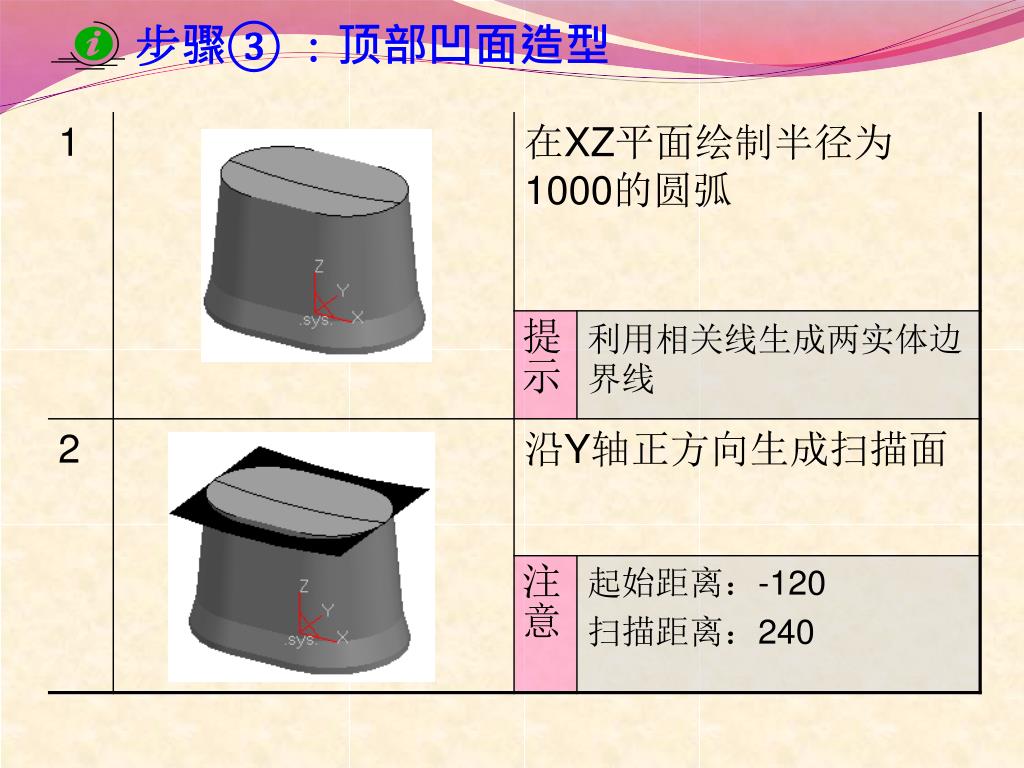

  6. 步骤③ ：顶部凹面造型

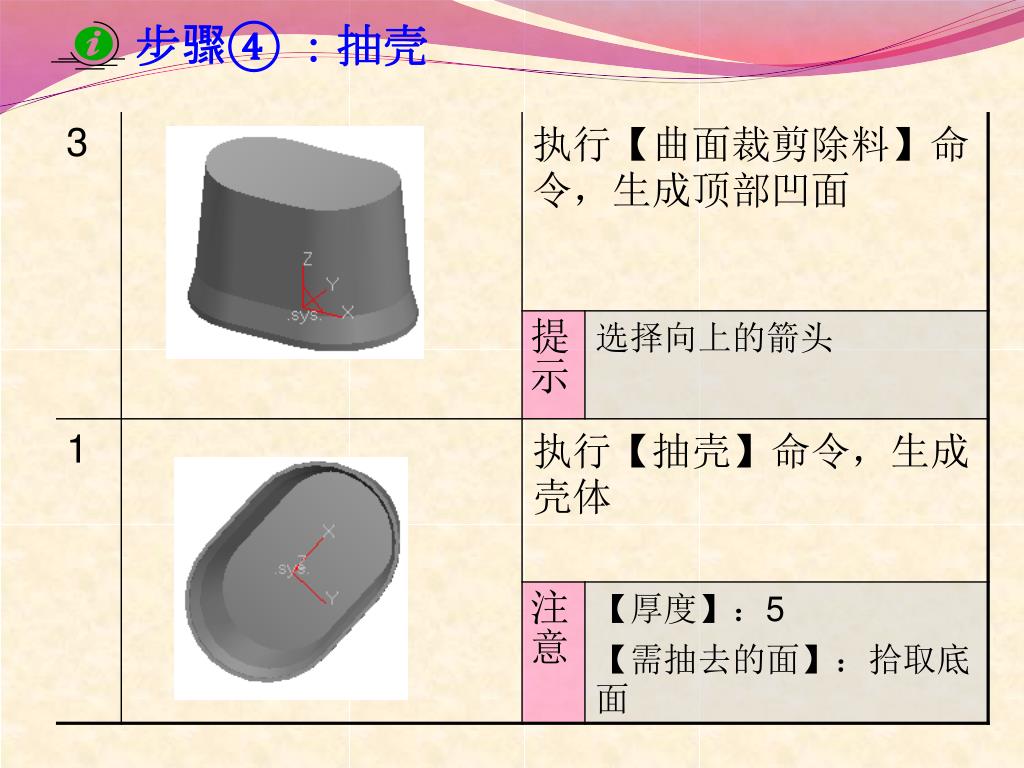

  7. 步骤④ ：抽壳

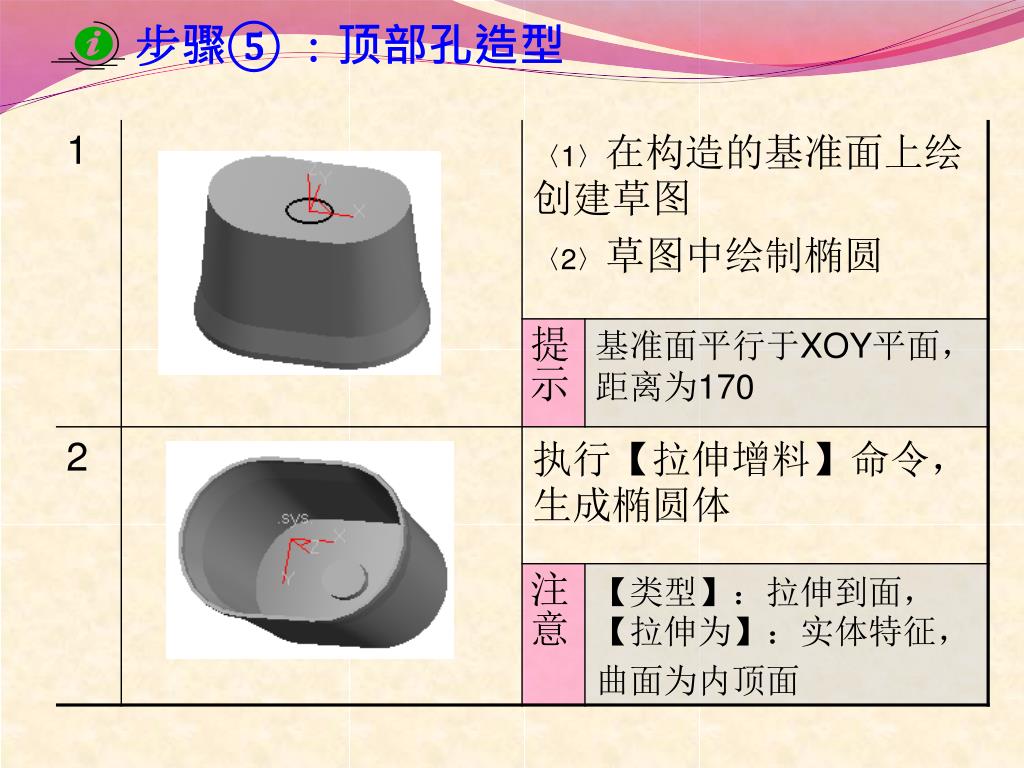

  8. 步骤⑤ ：顶部孔造型

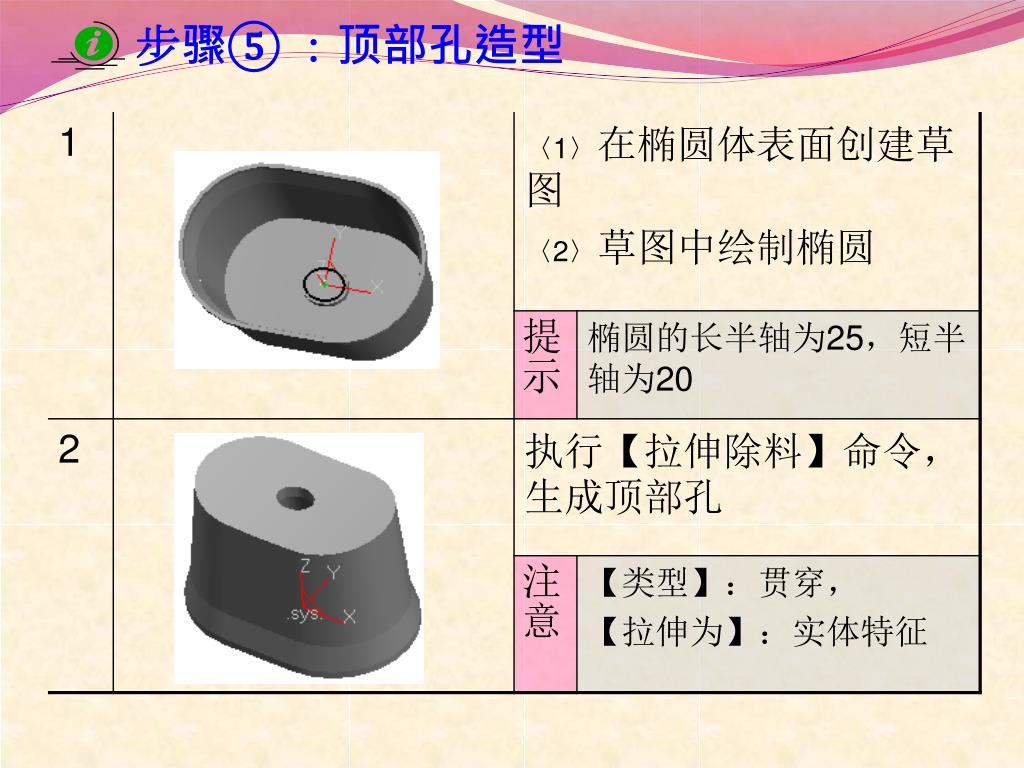

  9. 步骤⑤ ：顶部孔造型

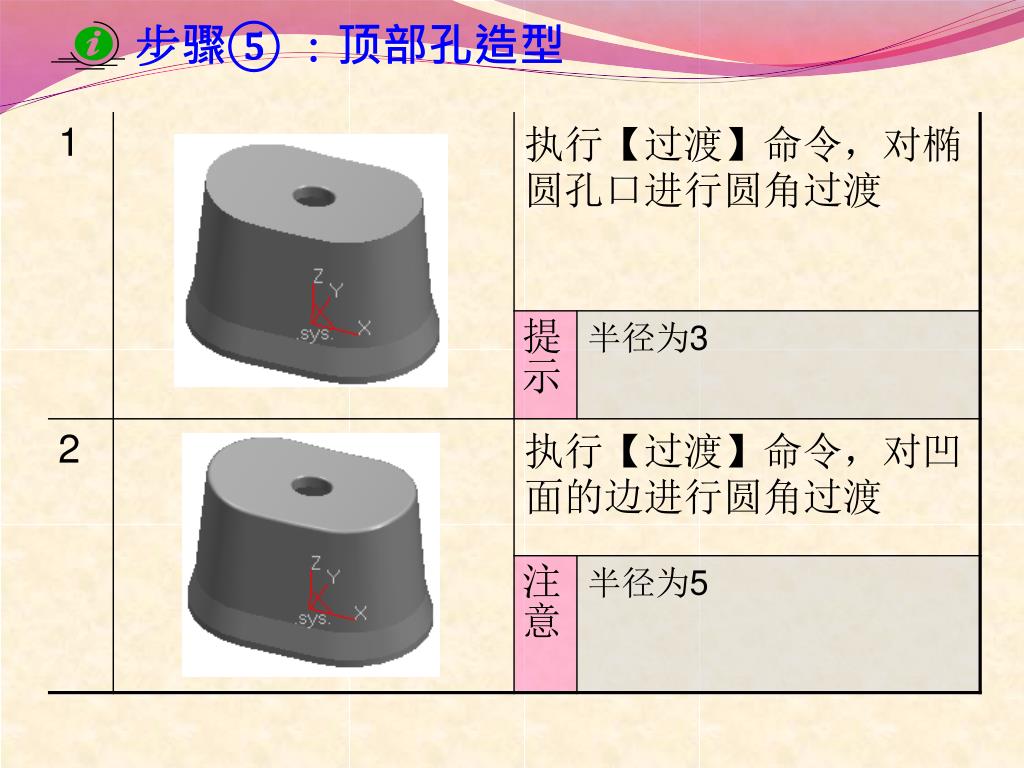

  10. 步骤⑤ ：顶部孔造型

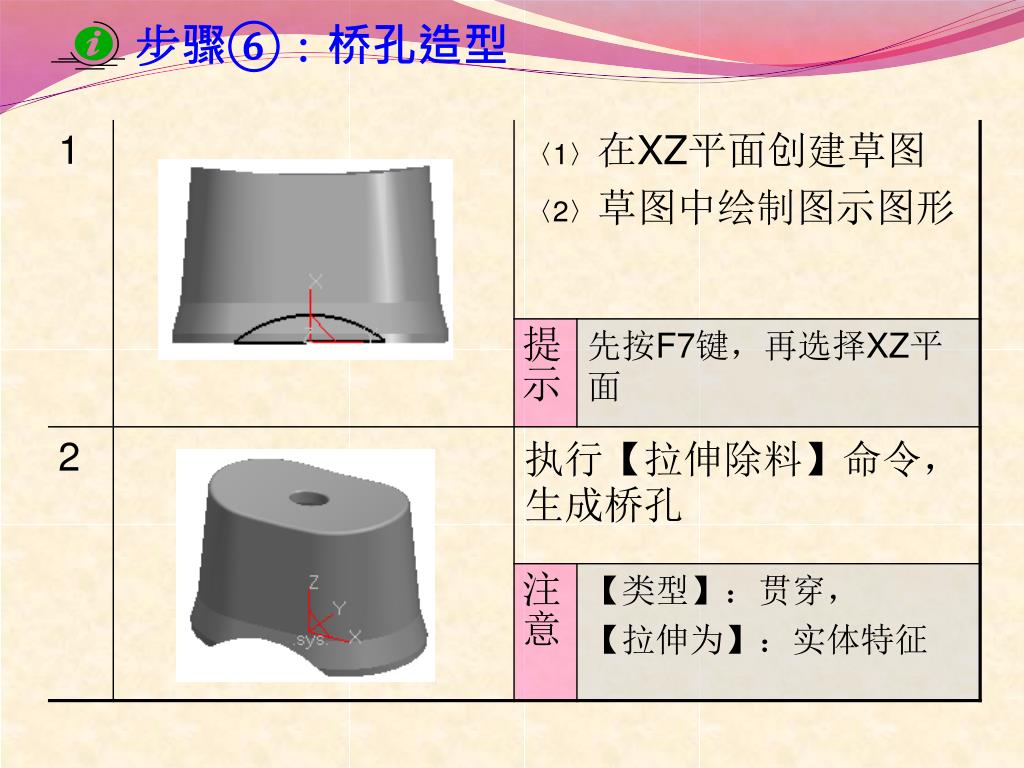

  11. 步骤⑥：桥孔造型

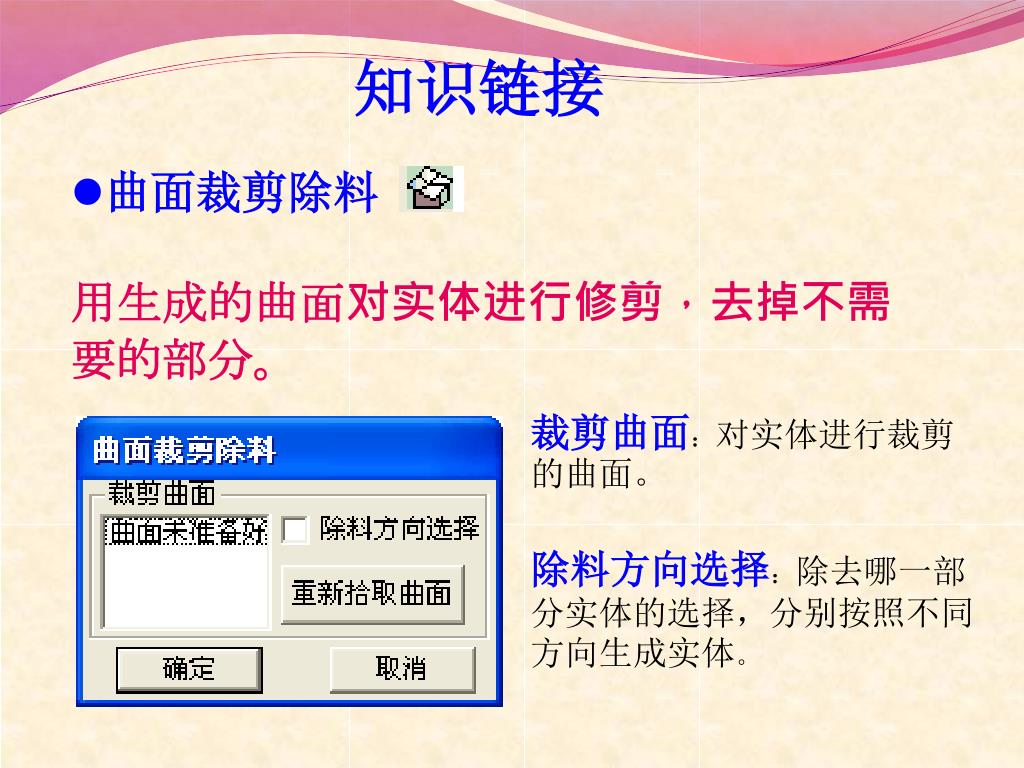

  12. 知识链接 • 曲面裁剪除料 • 用生成的曲面对实体进行修剪，去掉不需要的部分。 裁剪曲面：对实体进行裁剪的曲面。 除料方向选择：除去哪一部分实体的选择，分别按照不同方向生成实体。

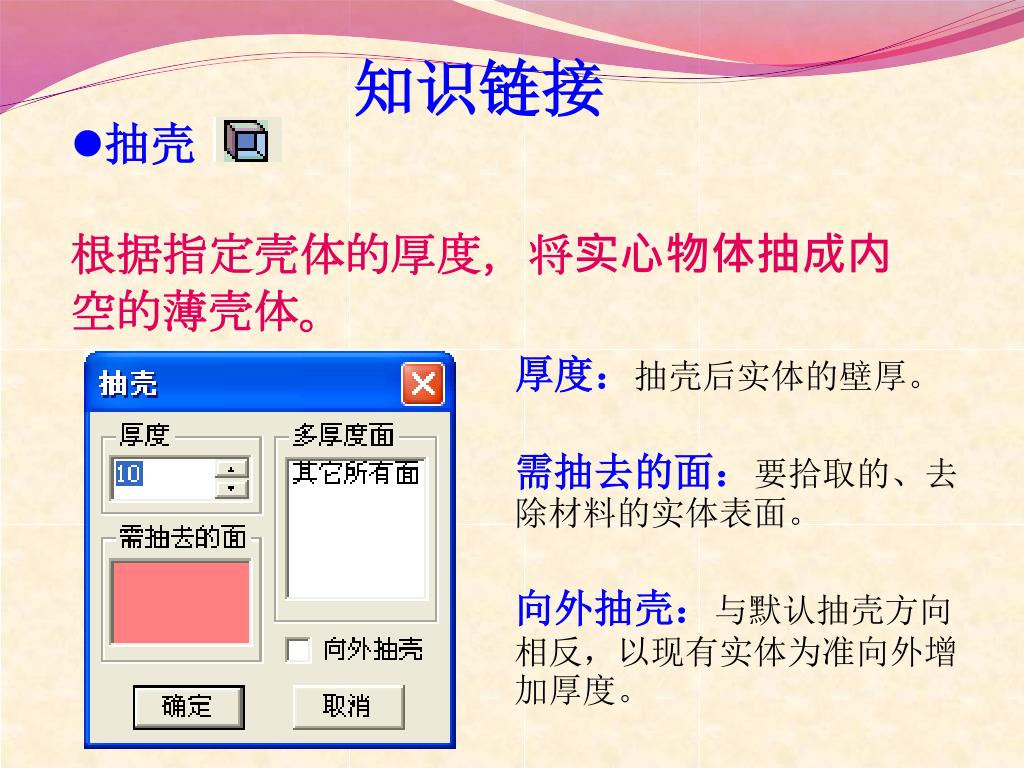

  13. 知识链接 • 抽壳 • 根据指定壳体的厚度，将实心物体抽成内空的薄壳体。 厚度：抽壳后实体的壁厚。 需抽去的面：要拾取的、去除材料的实体表面。 向外抽壳：与默认抽壳方向相反，以现有实体为准向外增加厚度。

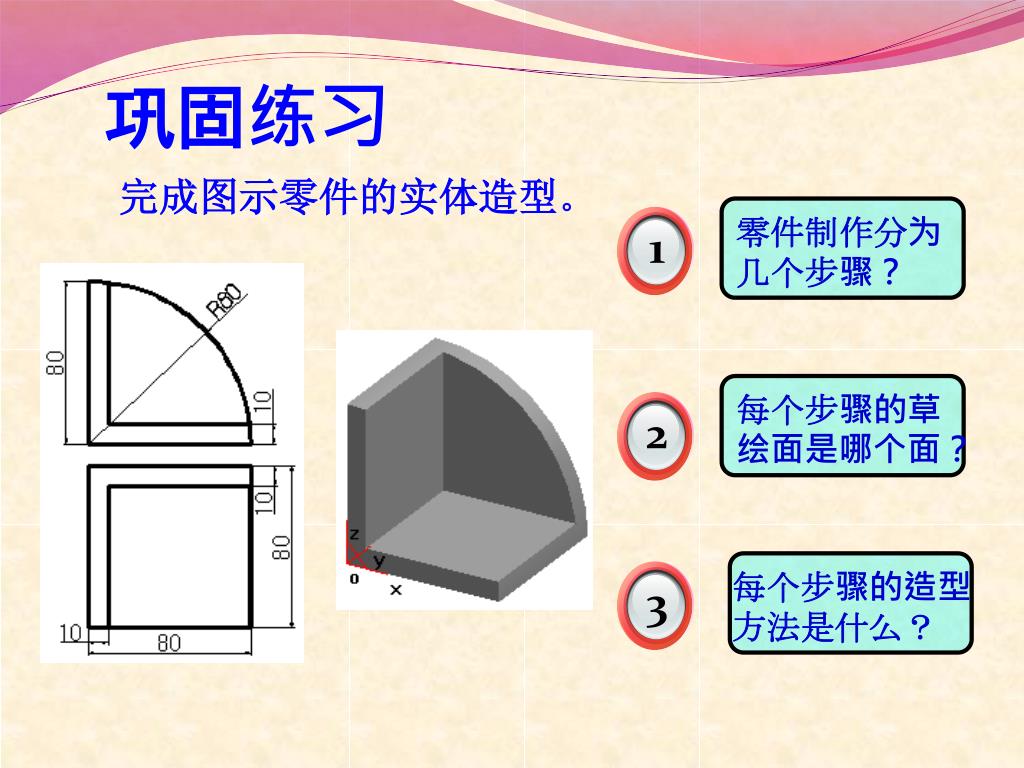

  14. 巩固练习 每个步骤的造型方法是什么？ 零件制作分为几个步骤？ 每个步骤的草绘面是哪个面？ 1 2 3 完成图示零件的实体造型。

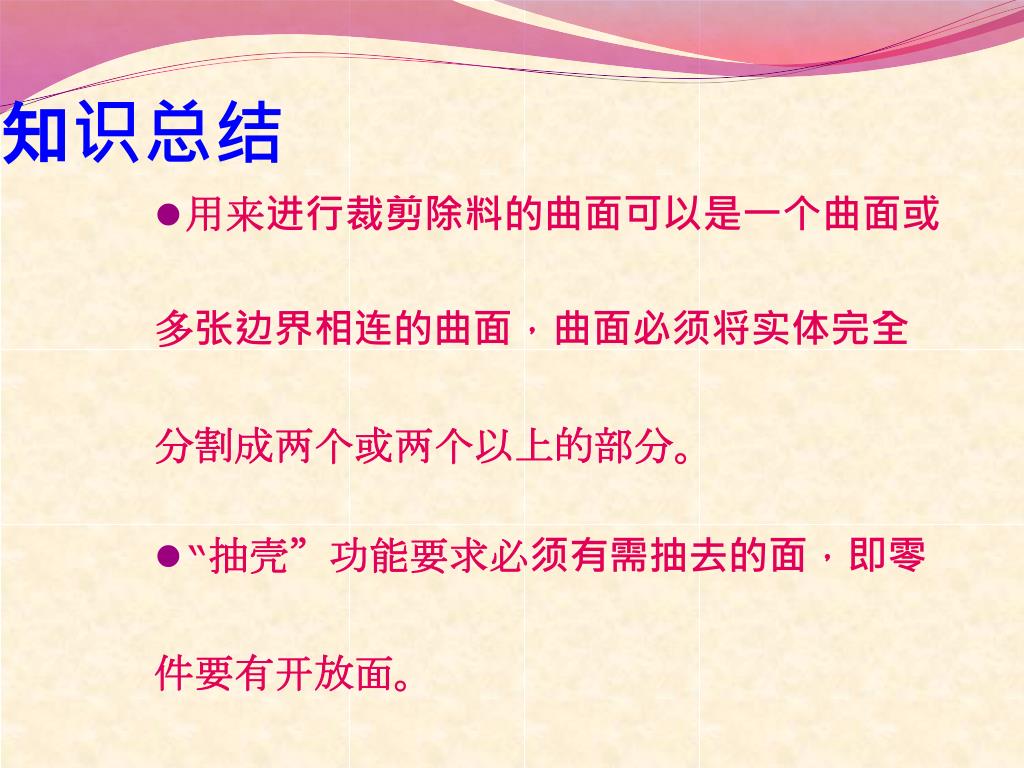

  15. 知识总结 用来进行裁剪除料的曲面可以是一个曲面或 多张边界相连的曲面，曲面必须将实体完全 分割成两个或两个以上的部分。 “抽壳”功能要求必须有需抽去的面，即零 件要有开放面。

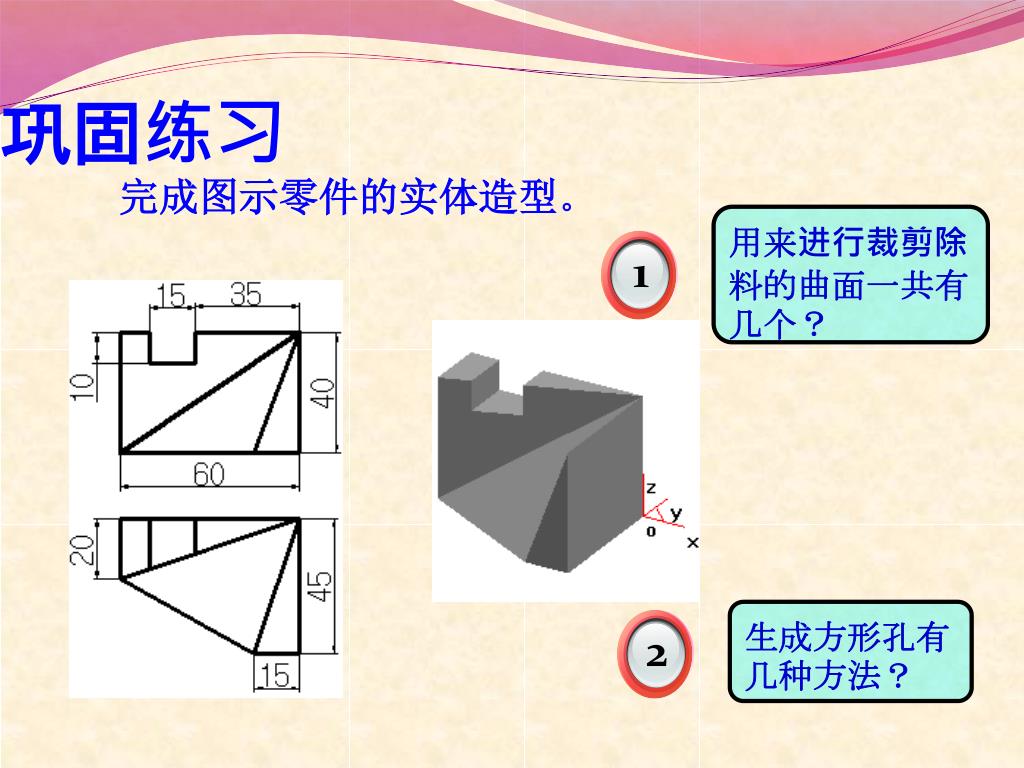

  16. 巩固练习 用来进行裁剪除料的曲面一共有几个？ 生成方形孔有几种方法？ 1 2 完成图示零件的实体造型。
