  1. 减温减压器 莱斯利控制设备有限公司 0755-61381100; 61381001(Fax) headson.yu@lesliecontrols.com.cn

  2. 减温减压器 • 工作原理 • 减温设备 • 安装指南 • 电厂典型应用

  3. 减温减压示意图 TC PC PT TT 水 蒸汽

  4. 减温 热平衡方程 蒸汽和水的热交换可以用以下算式来表示: Wsteam in(hin - hout) = Wwater(hout - hwater) W 单位 lbs/hr. H 单位 BTU/lb.

  5. 减温 热平衡方程 通常我们要计算所需要水的量: Wwater = Wsteam in(hin - hout) / (hout - hwater) Wwater hwater Wsteam in hin Wsteam out hout Wsteam out = Wsteam in+ Wwater

  6. 减温设备 既然我们知道了如何减温, 我们来看一下用来减温的设备. 主要包括: * 固定几何形状喷嘴 * 可变几何形状喷嘴

  7. 减温设备 固定几何形状喷嘴 喷嘴 需要喷水阀 有限的可调比

  8. 减温设备 小管道减温器-文丘里式 需要喷水阀 1” - 4” 良好的可调比 焊接式 对夹式

  9. 减温设备 可变几何形状喷嘴 通过阀塞的移动来改变流量 阀门/喷嘴结合 比固定几何形状喷嘴更大的可调比

  10. 减温设备 可变几何形状喷嘴减温器

  11. 减温设备 可变几何形状喷嘴减温器. 执行器 定位器 喷水     减温器

  12. 减温减压器-分体式 压力控制 温度控制 有限的可调比

  13. 减温减压器-分体式 可变几何形状喷嘴 不需喷水阀 更好的可调比

  14. 减温减压器-分体式 减压部分 减温部分

  15. 减温减压器-分体式 结合式 环型多喷嘴设计 有限的可调比

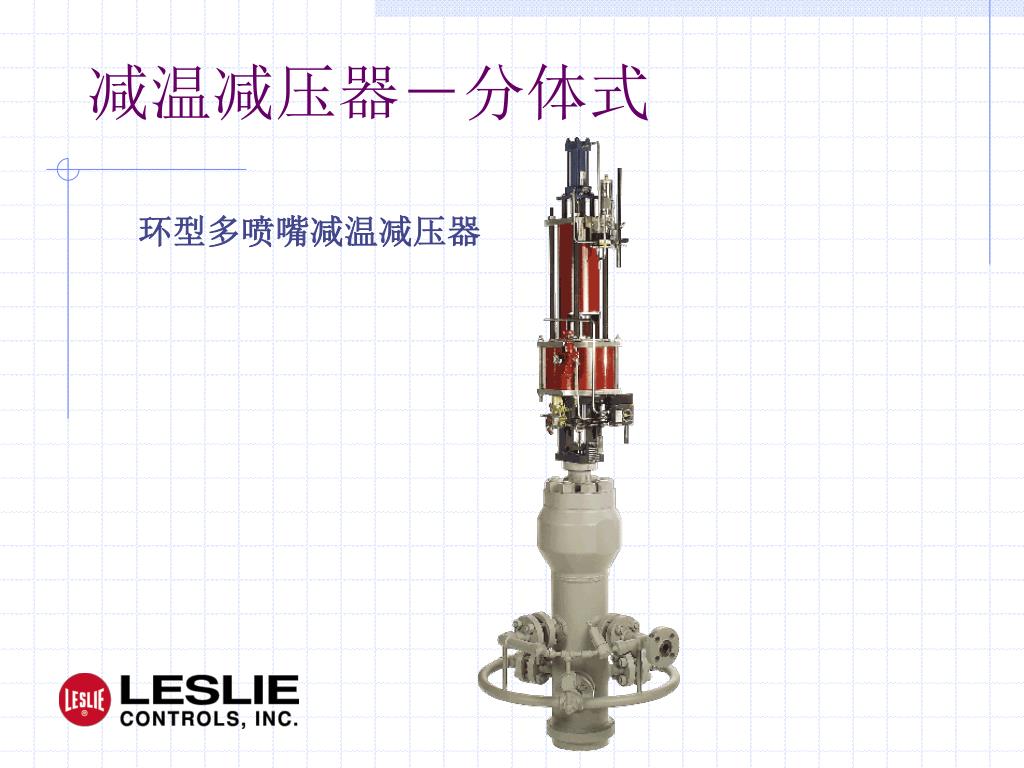

  16. 减温减压器-分体式 环型多喷嘴减温减压器

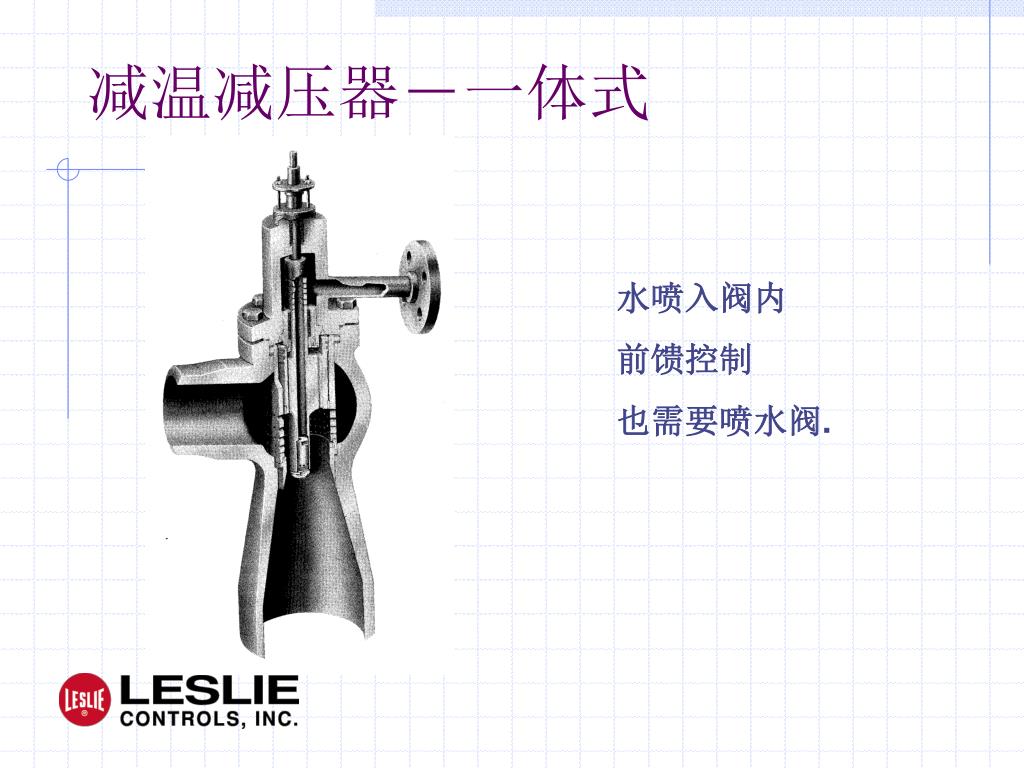

  17. 减温减压器-一体式 水喷入阀内 前馈控制 也需要喷水阀.

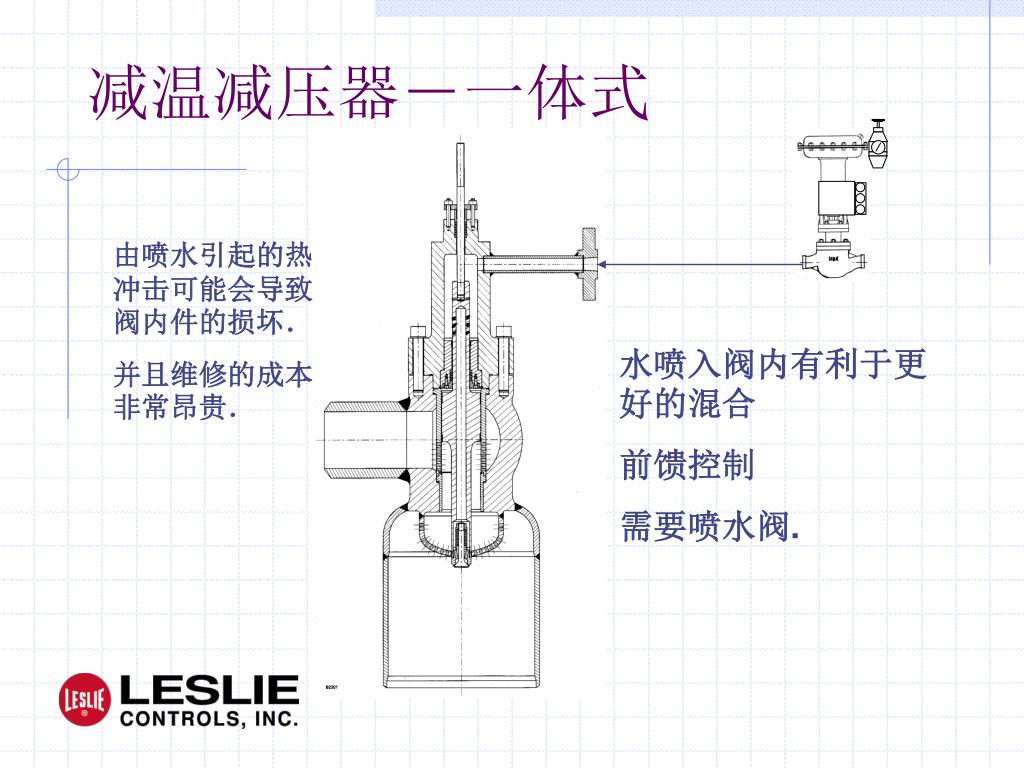

  18. 减温减压器-一体式 由喷水引起的热冲击可能会导致阀内件的损坏. 并且维修的成本非常昂贵. 水喷入阀内有利于更好的混合 前馈控制 需要喷水阀.

  19. 安装指南 正确的安装需要: *扎实的理论基础; *对减温减压器有充分的了解. 最重要的是对安装参数的了解.

  20. 安装指南 一些定义 可调节比 一般定义: 最大/最小可控制流量比; 设备可调比: 取决于阀门和减温器. 系统可调比: 取决于设备可调比和一些实际的流量参数.

  21. 安装指南 管道大小/蒸汽速度 水必须要有足够的时间蒸发. 如果蒸汽速度太慢,那么水滴就不会持续悬浮. 会落在管壁上,这样很容易出现问题,因为: *闪蒸引起的温度不稳定 *管道上的热应力.

  22. 安装指南 管道大小/蒸汽速度 水滴大小和蒸汽速度之间的关系: 进入蒸汽的水滴大小为.25 - .3 mm ,就需要保证蒸汽的速度为10 – 25 ft/sec 因此选择恰当的管径对减温减压器来说至关重要.

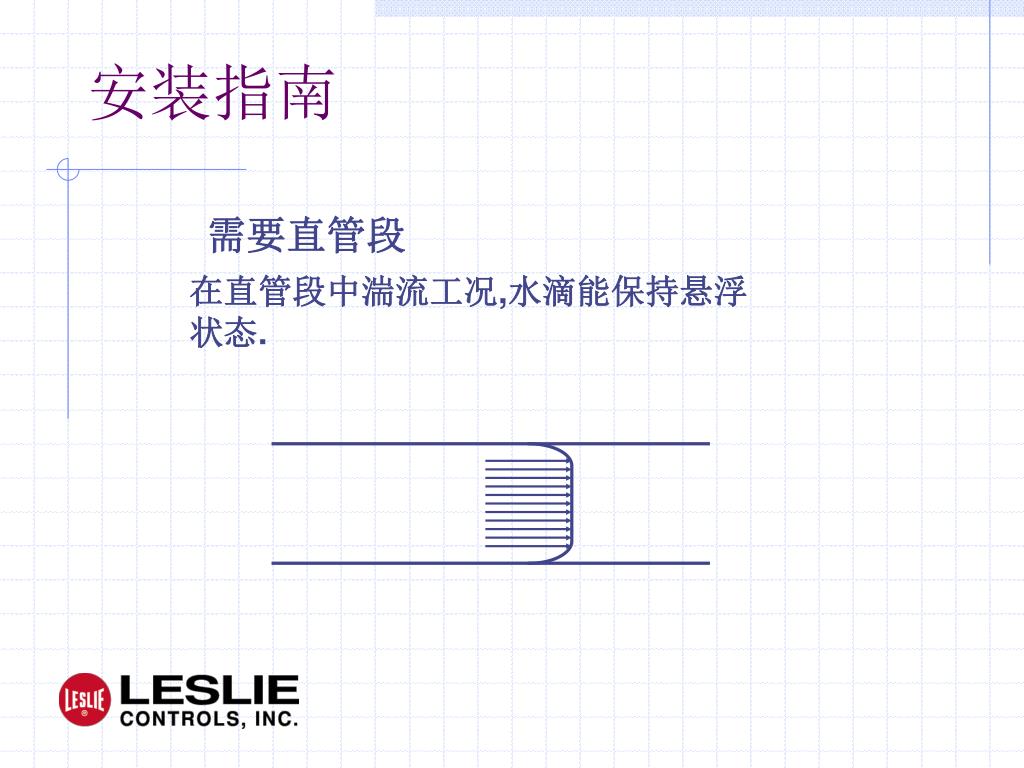

  23. 安装指南 需要直管段 在直管段中湍流工况,水滴能保持悬浮状态.

  24. 安装指南 弯管段 减温器喷嘴不能安装在此区域.

  25. TC 水 TE 蒸汽 安装注意事项 温度传感器的安装距离 d 距离d 取决于多个参数

  26. 安装注意事项 温度传感器与喷嘴之间的距离 距离d取决于喷水的量与蒸汽的比. 水/蒸汽 < 15%, d = .2 x max. steam velocity. 水/蒸汽 > 15%, d = .3 x max steam velocity. 设定点 - d 也取决于降低的温度与饱和温度的接近程度. 在实际的工艺过程中,不可能降低到饱和温度,因为这样的话大量的水滴开始形成 ,这将影响温度的测量. 最小距离d - 需要考虑管道中蒸汽的最小速度 如果最小速度 < 100 ft/sec, 那么d 大概是40 ft.

  27. 应用 过热器减温 精确温度控制 辅助过热器 主过热器 HP TC TT 锅炉 给水加热器

  28. 应用 再热器减温 精确温度控制 再热器 LP TC TT HP 1000-3200 Psig 给水加热器 去锅炉 锅炉给水泵

  29. 应用 高压旁路 TC TT 快速动作 去再热器 PT 主蒸汽 PC

  30. 应用 低压旁路 复杂控制系统

  31. 工厂安装中的减温减压器

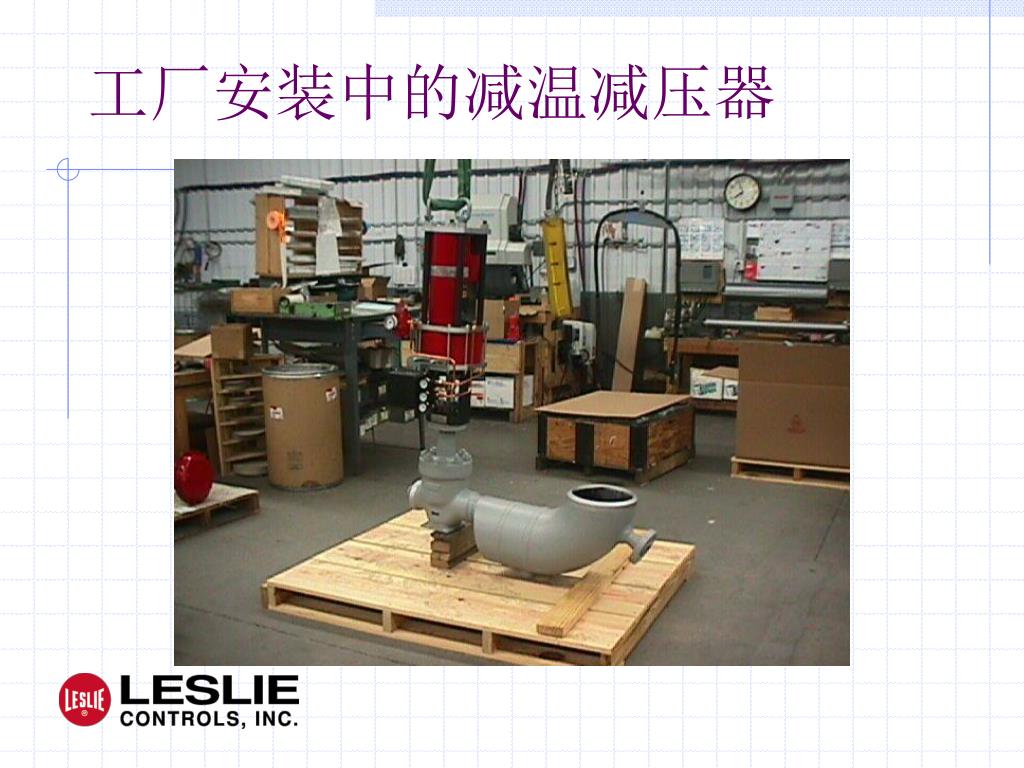

  32. 工厂安装中的减温减压器

  33. 工厂安装中的减温减压器

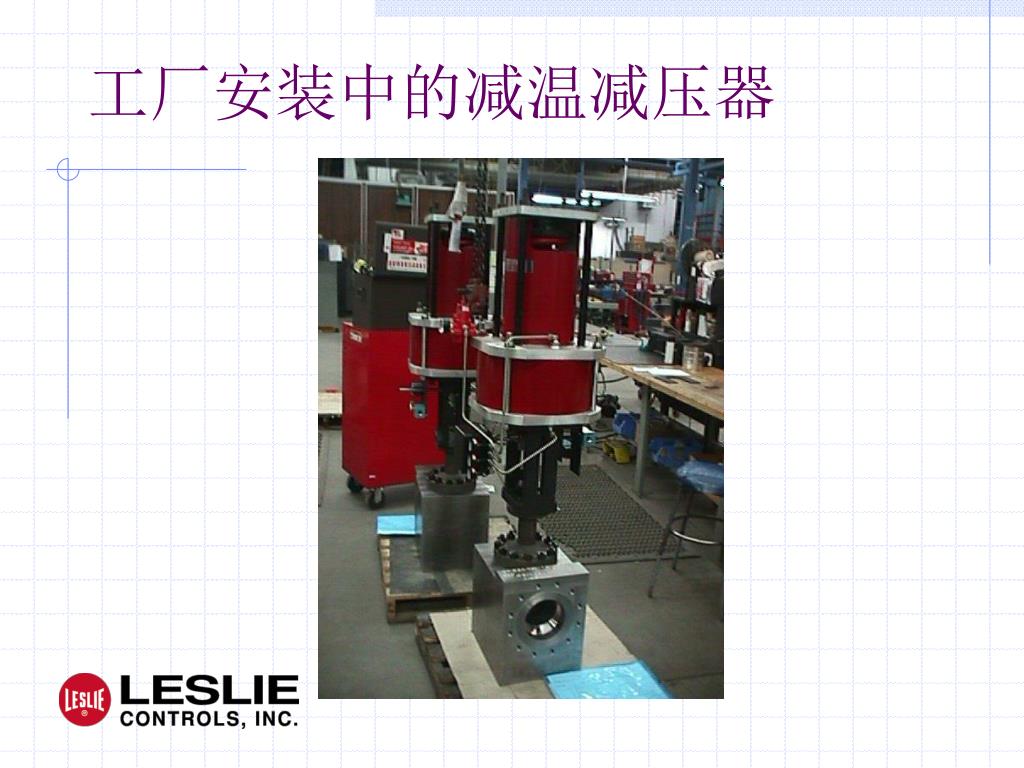

  34. 工厂安装中的减温减压器

  35. 工厂安装中的减温减压器

  36. 工厂安装中的减温减压器

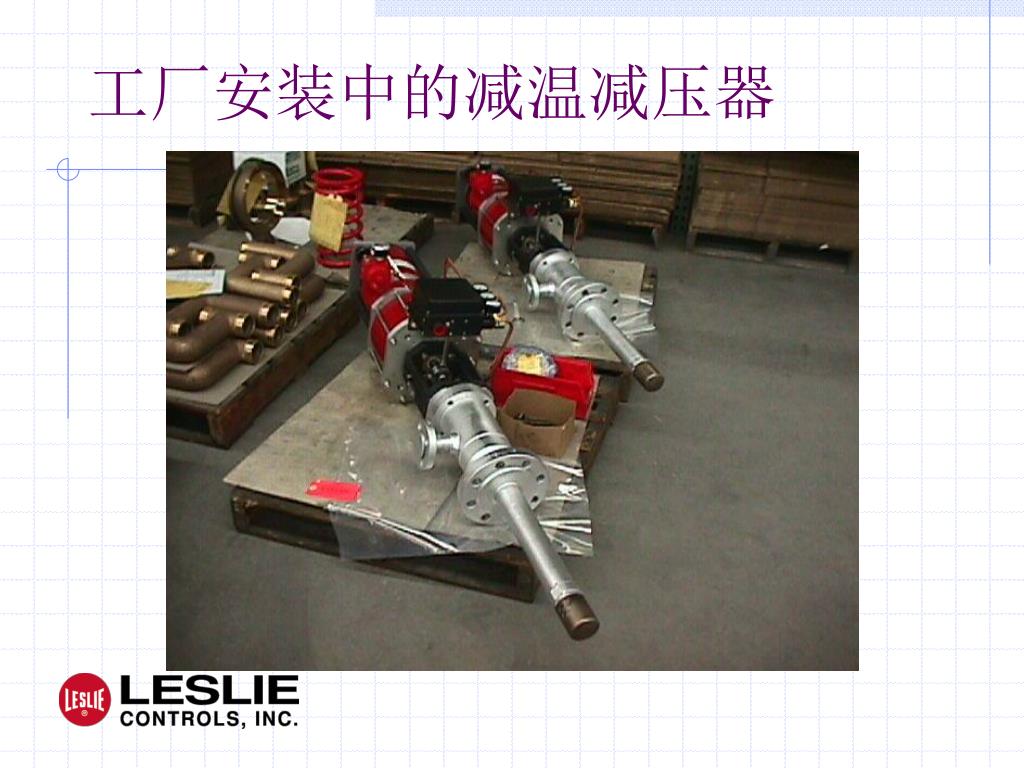

  37. 工厂安装中的减温减压器

  38. 减压阀剖面图

  39. 安装好的减温器
