"טביעת הרגל האקולוגית של בנייה" גורמים שניתן לכלול במודל כלכלי להערכת השפעות בנייה

1. "טביעת הרגל האקולוגית של בנייה"גורמים שניתן לכלול במודל כלכלי להערכת השפעות בנייה סמינריון מורים ותלמידים התוכנית למדעי הסביבה אודיה גודארד 04019344-3 יואב גרינברג 03280348-8 יהונתן הימן 03638581-3

2. מטרת התכנון תכנון – ארגון כל הפרטים לביצוע משימה. תכנון נכון ומדוייק תנאי חשוב הוא להצלחה (מילון חדש, תשכ"ד). מתן תוכן, מהות פנימית של דבר. מטרת התכנון היא להביא לניצול בר קיימא, יעיל ונכון יותר של המשאבים הקיימים לרשותנו חושבים קדימה

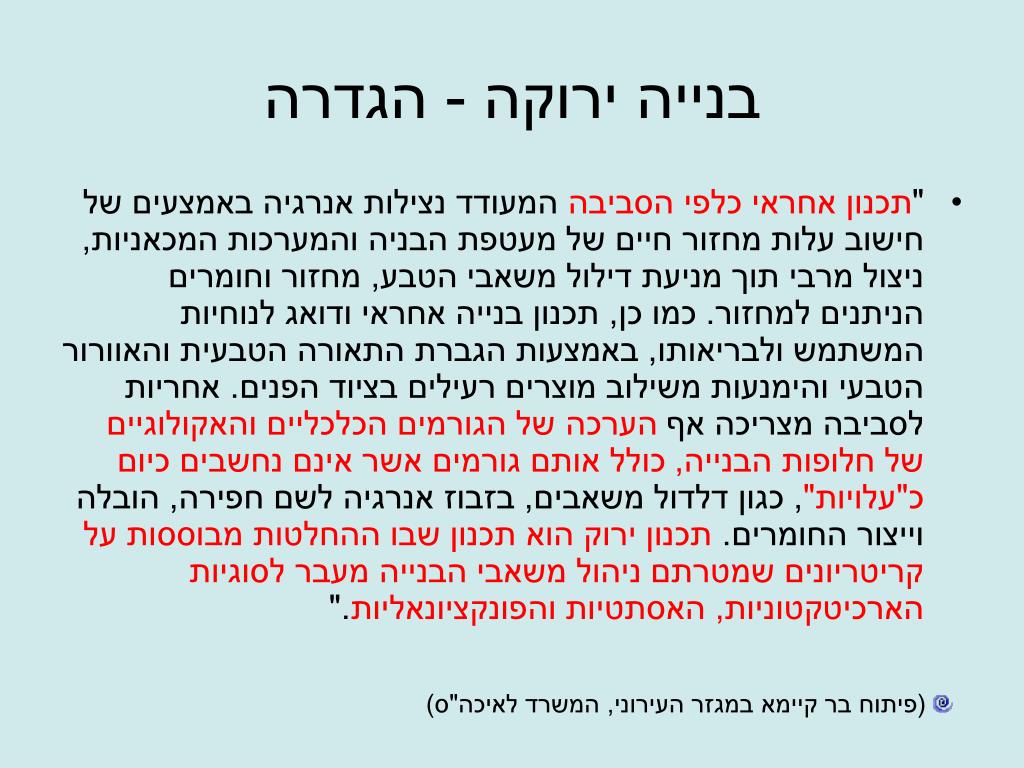

3. בנייה ירוקה - הגדרה • "תכנון אחראי כלפי הסביבה המעודד נצילות אנרגיה באמצעים של חישוב עלות מחזור חיים של מעטפת הבניה והמערכות המכאניות, ניצול מרבי תוך מניעת דילול משאבי הטבע, מחזור וחומרים הניתנים למחזור. כמו כן, תכנון בנייה אחראי ודואג לנוחיות המשתמש ולבריאותו, באמצעות הגברת התאורה הטבעית והאוורור הטבעי והימנעות משילוב מוצרים רעילים בציוד הפנים. אחריות לסביבה מצריכה אף הערכה של הגורמים הכלכליים והאקולוגיים של חלופות הבנייה, כולל אותם גורמים אשר אינם נחשבים כיום כ"עלויות", כגון דלדול משאבים, בזבוז אנרגיה לשם חפירה, הובלה וייצור החומרים. תכנון ירוק הוא תכנון שבו ההחלטות מבוססות על קריטריונים שמטרתם ניהול משאבי הבנייה מעבר לסוגיות הארכיטקטוניות, האסתטיות והפונקציונאליות." (פיתוח בר קיימא במגזר העירוני, המשרד לאיכה"ס)

4. מטרת העבודה • לבחון ולהציג גורמים שונים העשויים לשמש לצורך הערכה כלכלית של השפעות בנייה על הסביבה. • כפרק מקדים ליצירת כלי כלכלי-תכנוני לבחינת חלופות בנייה שונות.

5. עלויות חיצוניות “a man who knows the price of everything and the value of nothing”אוסקר ויילד- מניפתה של ליידי וינדרמיר

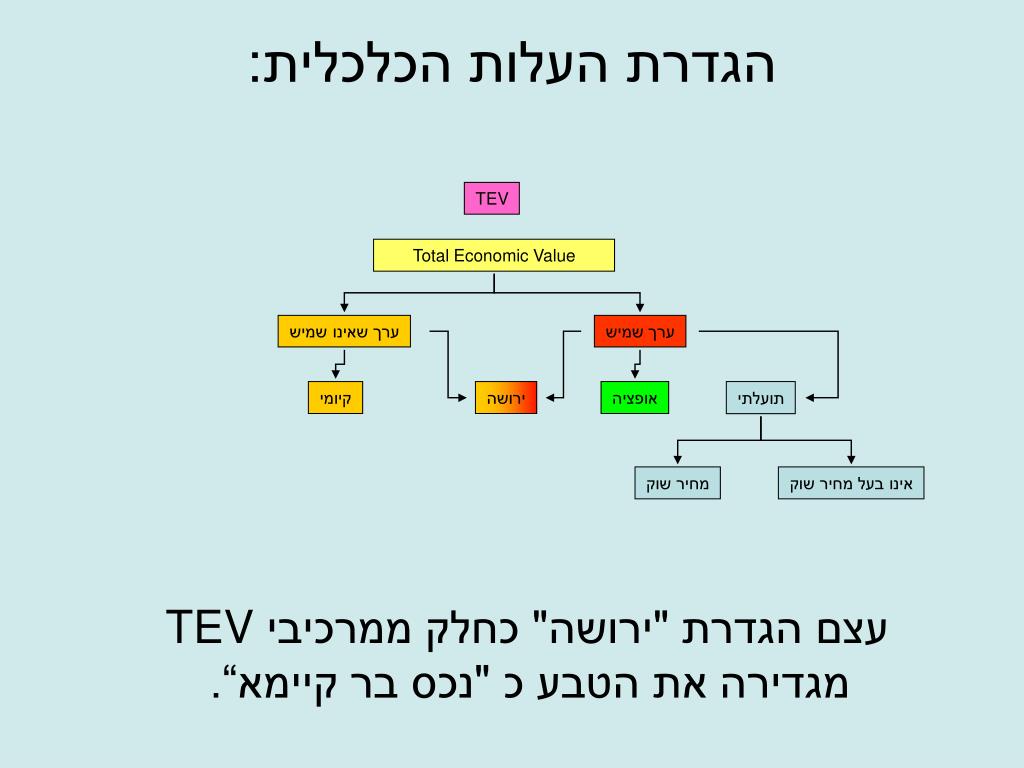

6. הגדרת העלות הכלכלית: TEV Total Economic Value ערך שאינו שמיש ערך שמיש קיומי ירושה אופציה תועלתי מחיר שוק אינו בעל מחיר שוק עצם הגדרת "ירושה" כחלק ממרכיבי TEVמגדירה את הטבע כ "נכס בר קיימא“.

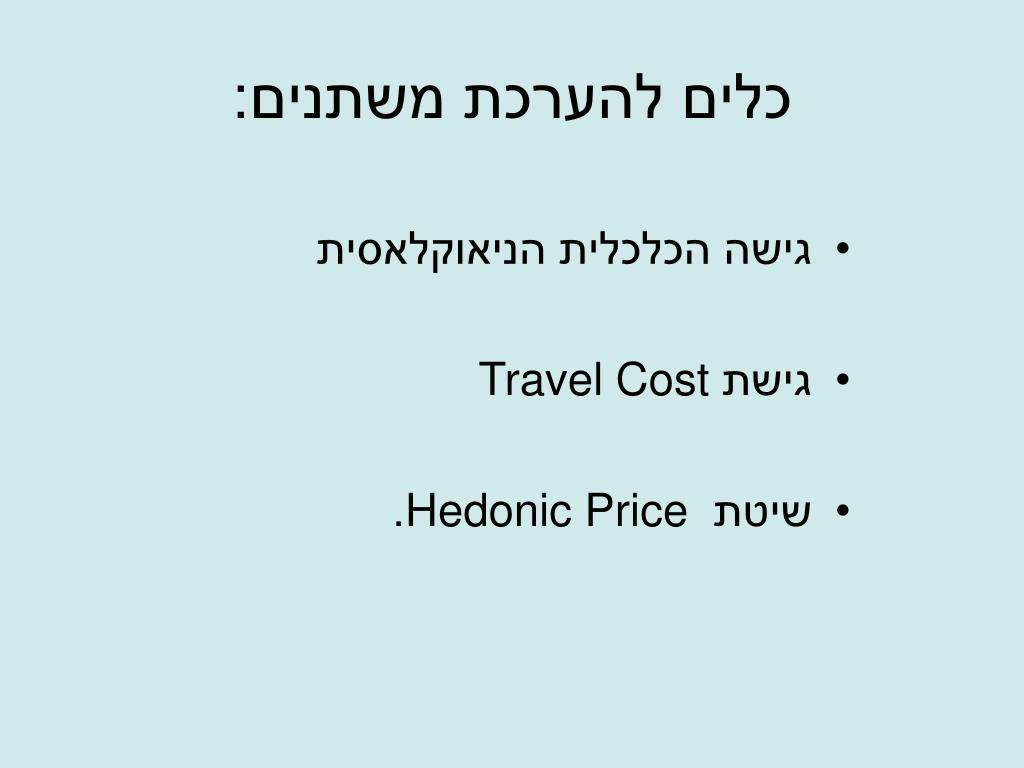

7. כלים להערכת משתנים: • גישה הכלכלית הניאוקלאסית • גישת Travel Cost • שיטת Hedonic Price .

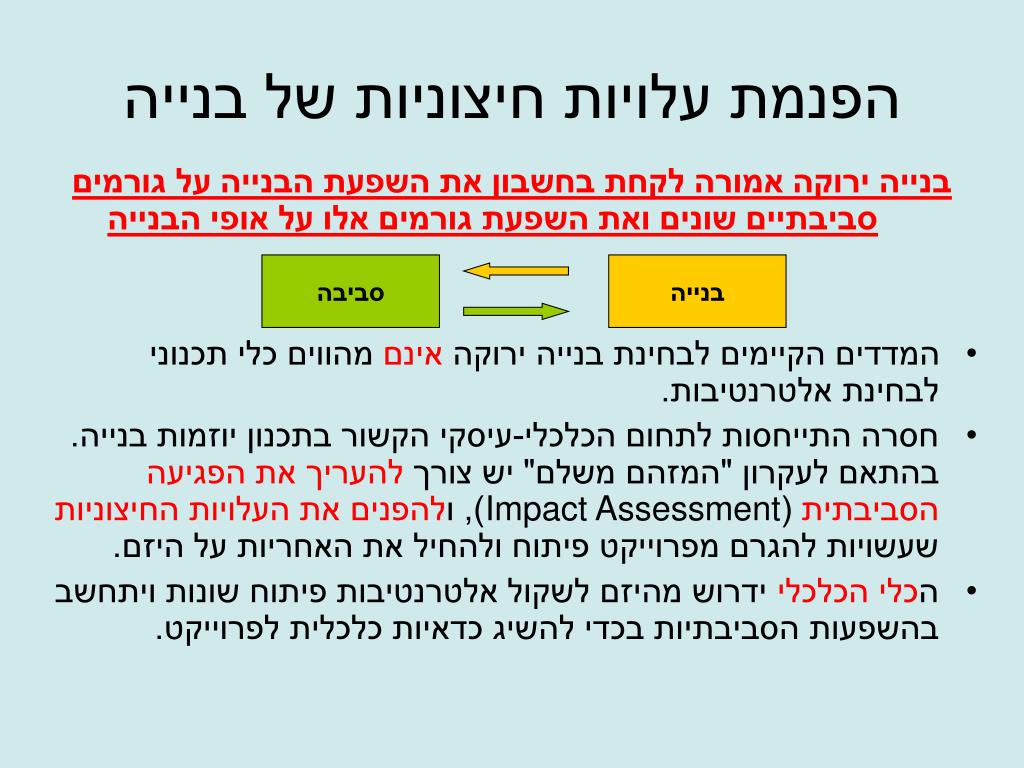

8. סביבה בנייה הפנמת עלויות חיצוניות של בנייה בנייה ירוקה אמורה לקחת בחשבון את השפעת הבנייה על גורמים סביבתיים שונים ואת השפעת גורמים אלו על אופי הבנייה • המדדים הקיימים לבחינת בנייה ירוקה אינם מהווים כלי תכנוני לבחינת אלטרנטיבות. • חסרה התייחסות לתחום הכלכלי-עיסקי הקשור בתכנון יוזמות בנייה. בהתאם לעקרון "המזהם משלם" יש צורך להעריך את הפגיעה הסביבתית (Impact Assessment), ולהפנים את העלויות החיצוניות שעשויות להגרם מפרוייקט פיתוח ולהחיל את האחריות על היזם. • הכלי הכלכלי ידרוש מהיזם לשקול אלטרנטיבות פיתוח שונות ויתחשב בהשפעות הסביבתיות בכדי להשיג כדאיות כלכלית לפרוייקט.

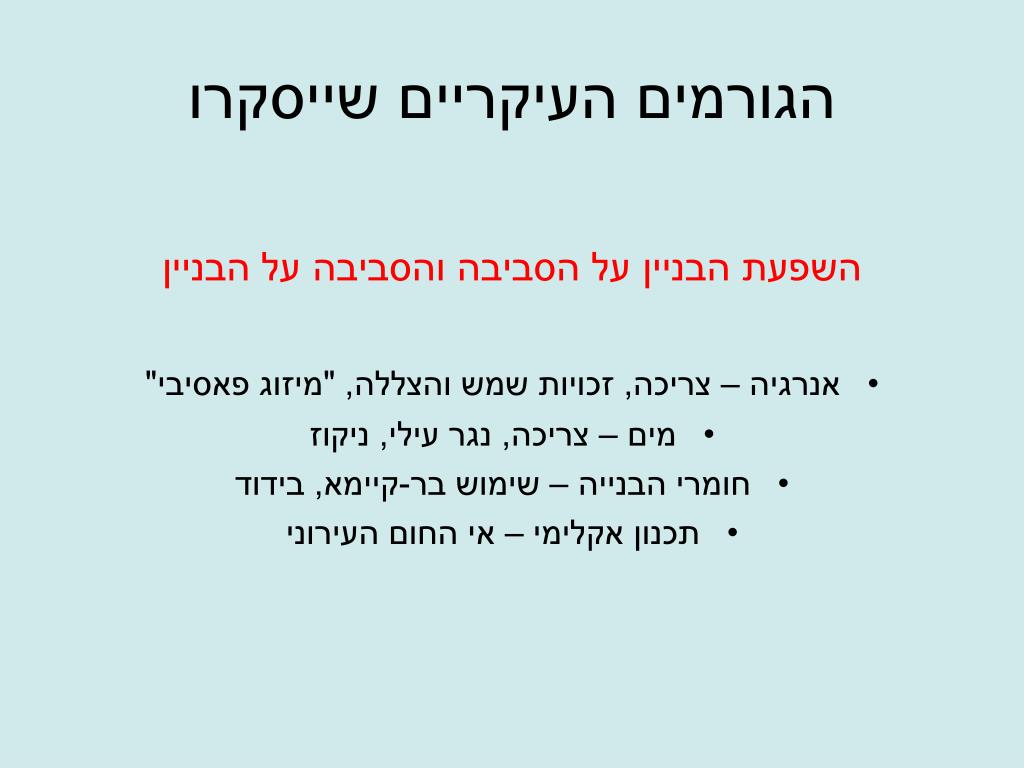

9. הגורמים העיקריים שייסקרו השפעת הבניין על הסביבה והסביבה על הבניין • אנרגיה – צריכה, זכויות שמש והצללה, "מיזוג פאסיבי" • מים – צריכה, נגר עילי, ניקוז • חומרי הבנייה – שימוש בר-קיימא, בידוד • תכנון אקלימי – אי החום העירוני

10. אנרגיה - צריכה יש לקחת בחשבון את צריכת האנרגיה של בניין בעת תרגום ההשפעה הסביבתית של בניין לעלות כלכלית שימושי הבניין באנרגיה – • מיזוג אוויר • חימום • בישול • תאורה

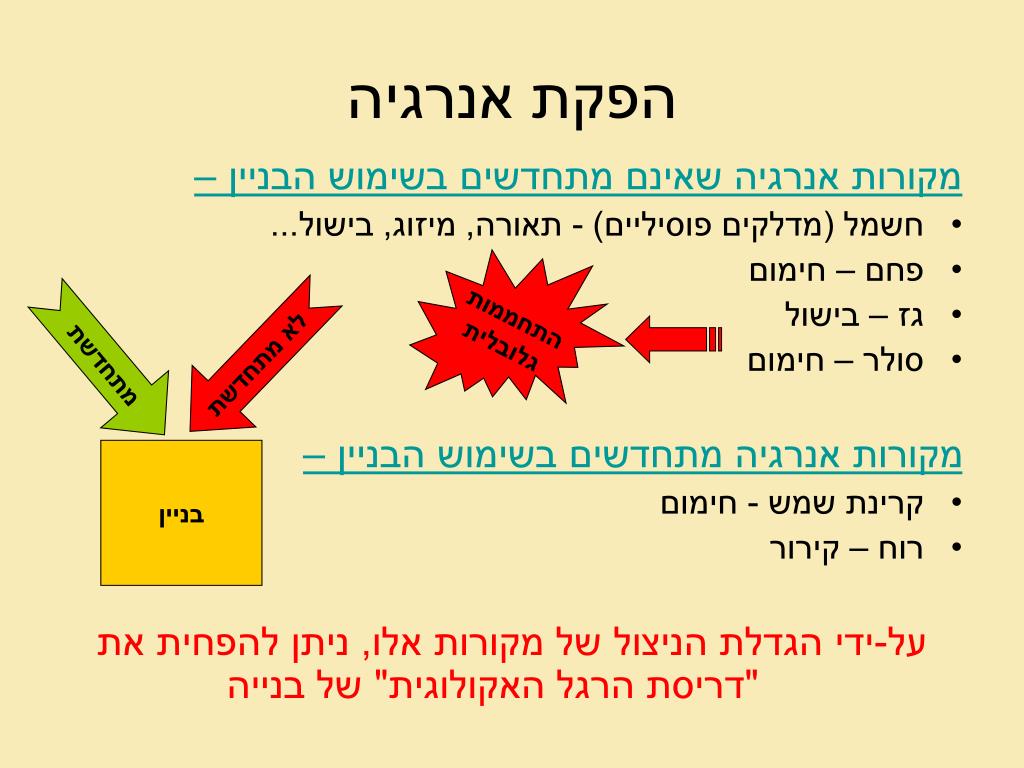

11. התחממות גלובלית לא מתחדשת מתחדשת בניין הפקת אנרגיה מקורות אנרגיה שאינם מתחדשים בשימוש הבניין – • חשמל (מדלקים פוסיליים) - תאורה, מיזוג, בישול... • פחם – חימום • גז – בישול • סולר – חימום מקורות אנרגיה מתחדשים בשימוש הבניין – • קרינת שמש - חימום • רוח – קירור על-ידי הגדלת הניצול של מקורות אלו, ניתן להפחית את "דריסת הרגל האקולוגית" של בנייה

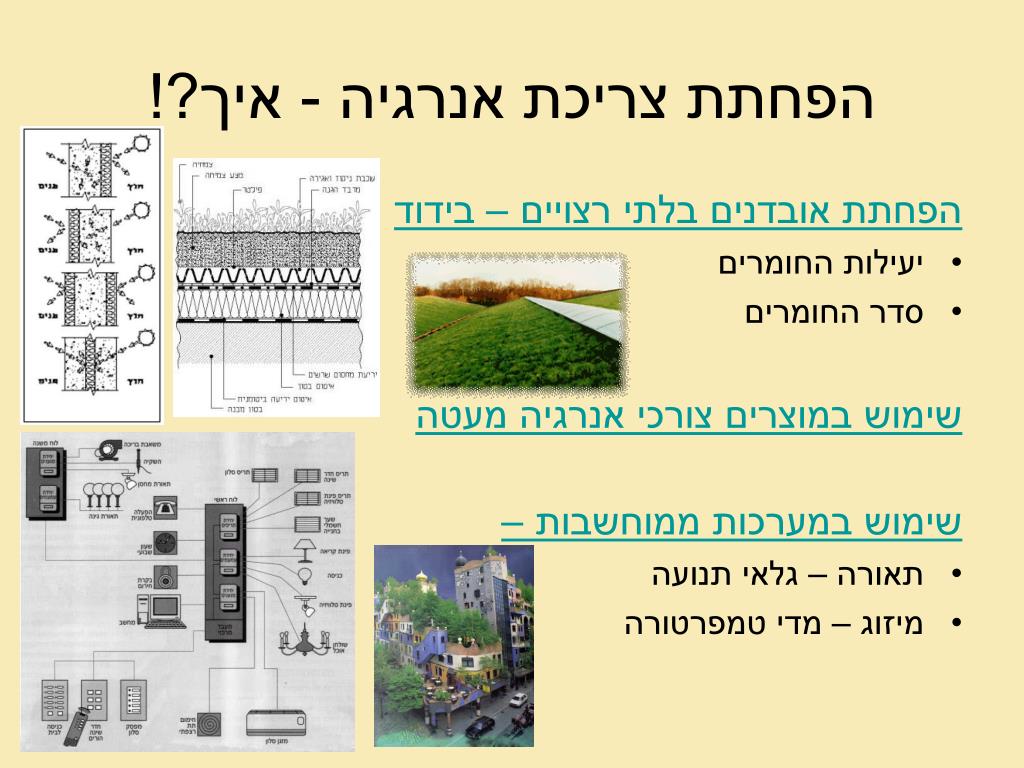

12. הפחתת צריכת אנרגיה - איך?! הפחתת אובדנים בלתי רצויים – בידוד • יעילות החומרים • סדר החומרים שימוש במוצרים צורכי אנרגיה מעטה שימוש במערכות ממוחשבות – • תאורה – גלאי תנועה • מיזוג – מדי טמפרטורה

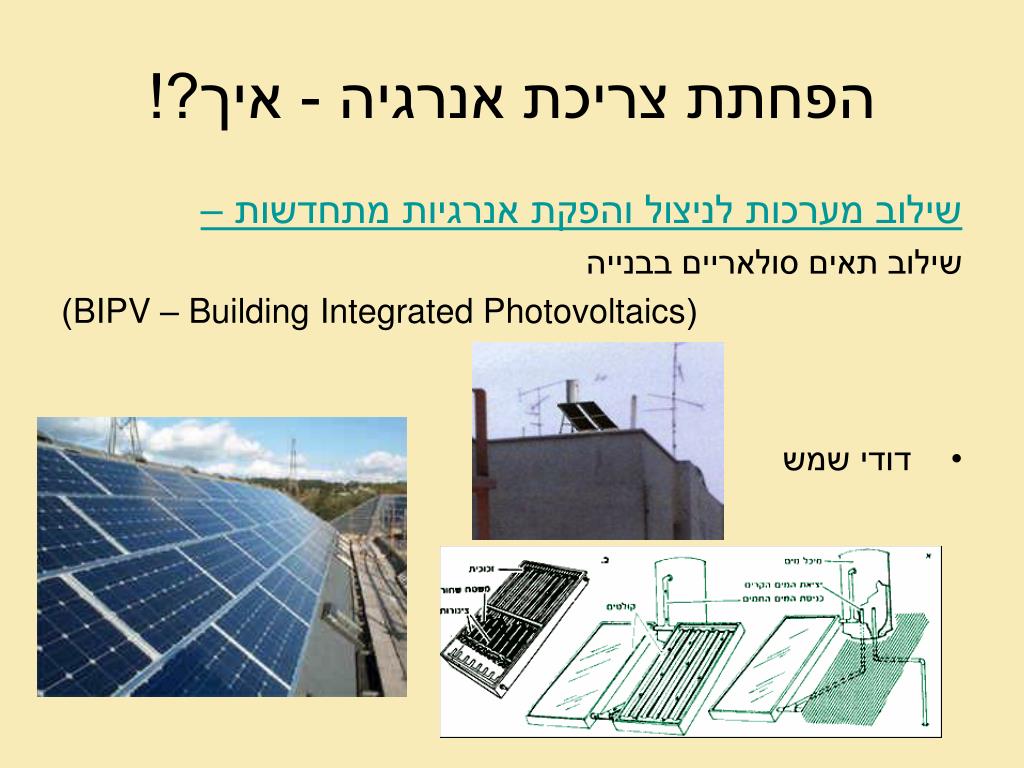

13. הפחתת צריכת אנרגיה - איך?! שילוב מערכות לניצול והפקת אנרגיות מתחדשות – שילוב תאים סולאריים בבנייה (BIPV – Building Integrated Photovoltaics) • דודי שמש

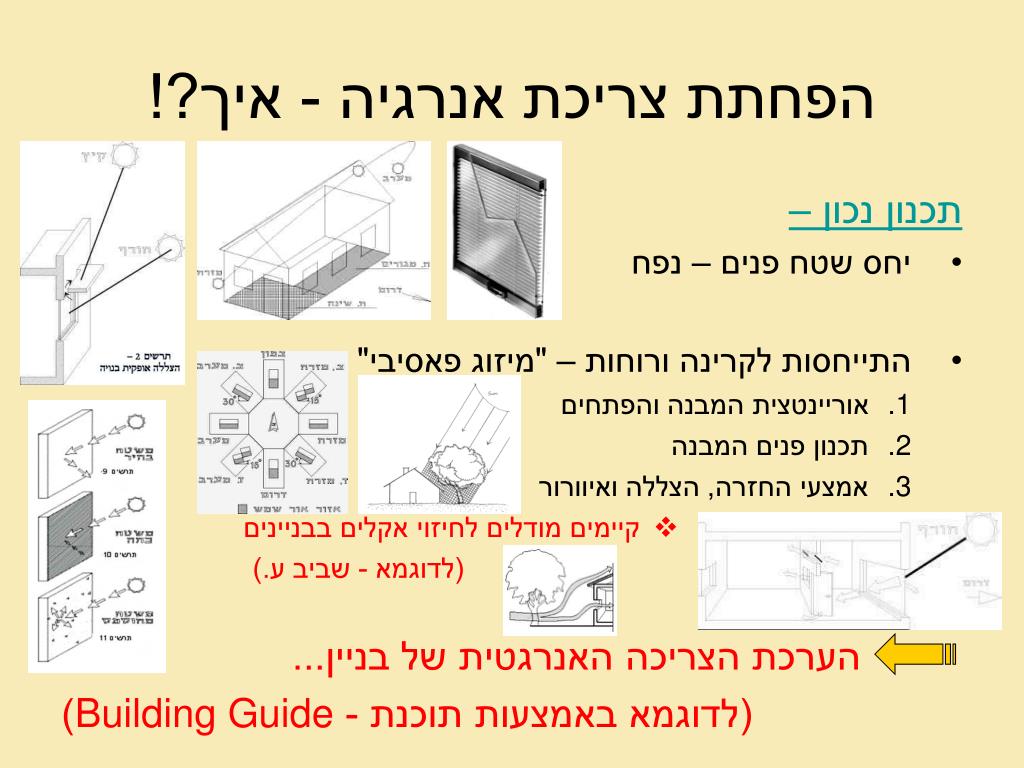

14. הפחתת צריכת אנרגיה - איך?! תכנון נכון – • יחס שטח פנים – נפח • התייחסות לקרינה ורוחות – "מיזוג פאסיבי" • אוריינטצית המבנה והפתחים • תכנון פנים המבנה • אמצעי החזרה, הצללה ואיוורור • קיימים מודלים לחיזוי אקלים בבניינים (לדוגמא - שביב ע.) הערכת הצריכה האנרגטית של בניין... (לדוגמא באמצעות תוכנת - Building Guide)

15. אנרגיה - זכויות שמש והצללה יש לקחת בחשבון את ההשפעה של הסתרת קרינת השמש בעת תרגום ההשפעה הסביבתית של בניין לעלות כלכלית הפחתת יכולת ניצול אנרגיה סולארית הגדלת הצורך בהשקעת אנרגיה לחימום השפעה על המיקרו-אקלים והאקלים העירוני השפעה פסיכו-סוציאלית על-מנת לחשב את העלות הכלכלית הנובעת מהצללה של בניין מסויים יש צורך לחשב את כמות ההצללה שהוא יוצר (לדוגמא באמצעות שימוש בכלי מבוסס ממ"ג – ICUE)

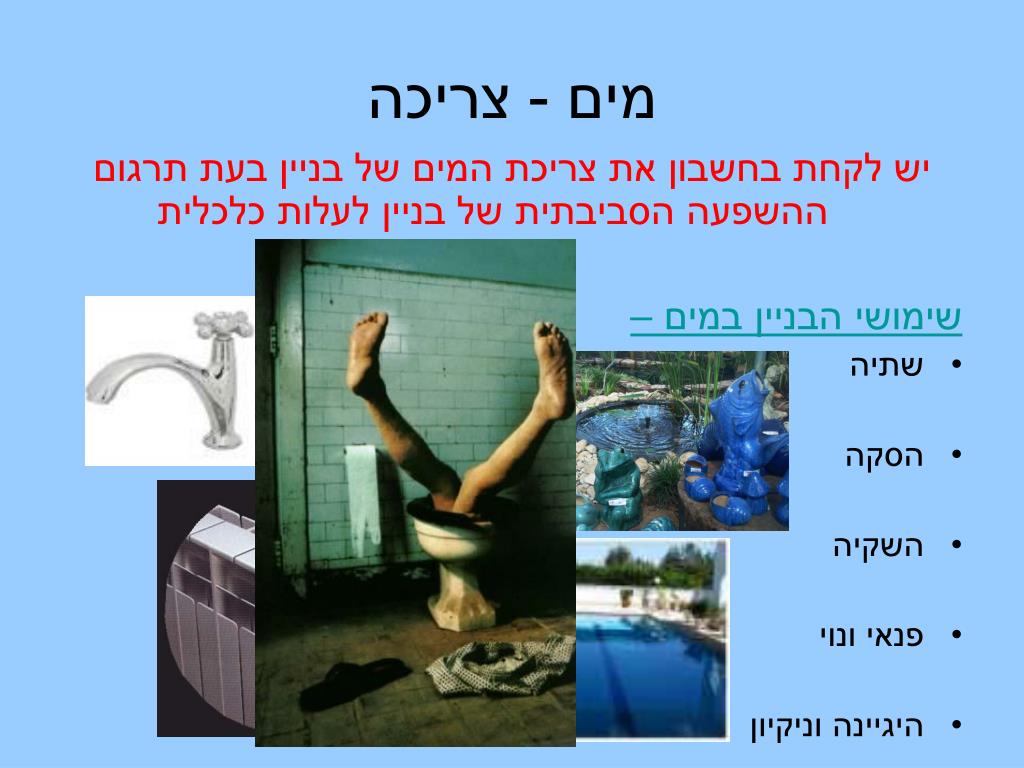

16. מים - צריכה יש לקחת בחשבון את צריכת המים של בניין בעת תרגום ההשפעה הסביבתית של בניין לעלות כלכלית שימושי הבניין במים – • שתיה • הסקה • השקיה • פנאי ונוי • היגיינה וניקיון

17. הפחתת צריכת מים – איך?! • חיסכון במים בתהליך הבנייה • מחזור "מים אפורים" • איסוף ומחזור מי נגר עילי • חיסכון במי מקלחות ומטבח • צמחייה חוסכת מים

18. חיסכון במים בתהליך הבנייה • בנייה רב שכבתית • "בנייה יבשה" בנייה רב שכבתית בנייה יבשה - שלד פלדה

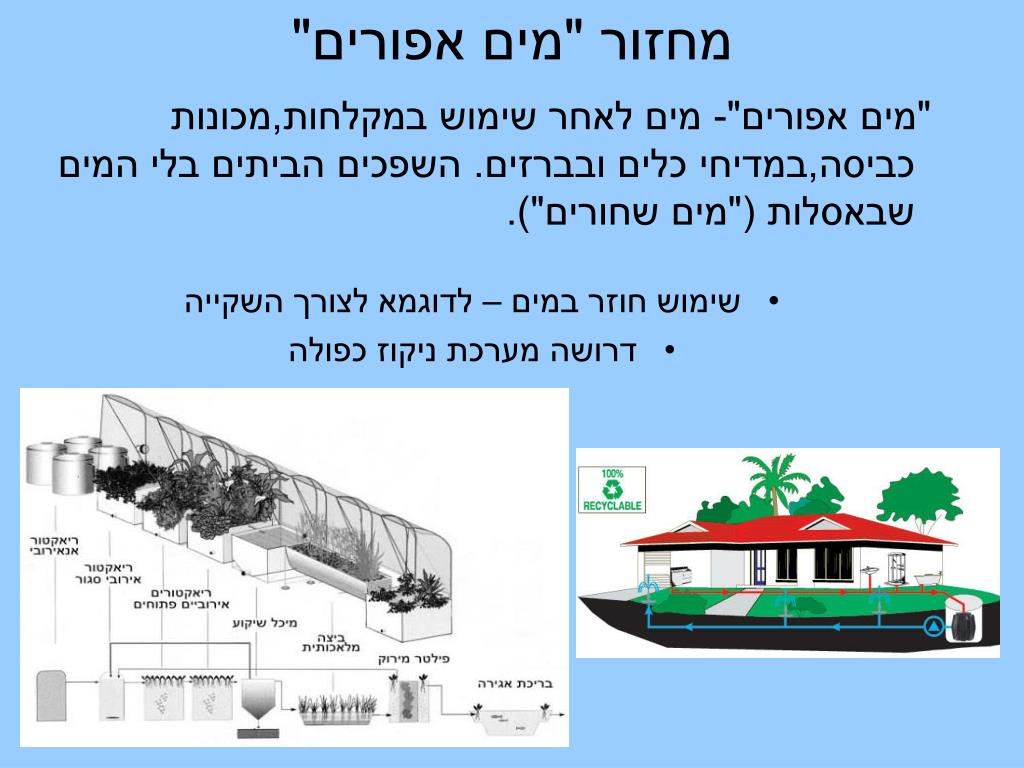

19. מחזור "מים אפורים" "מים אפורים"- מים לאחר שימוש במקלחות,מכונות כביסה,במדיחי כלים ובברזים. השפכים הביתים בלי המים שבאסלות ("מים שחורים"). • שימוש חוזר במים – לדוגמא לצורך השקייה • דרושה מערכת ניקוז כפולה

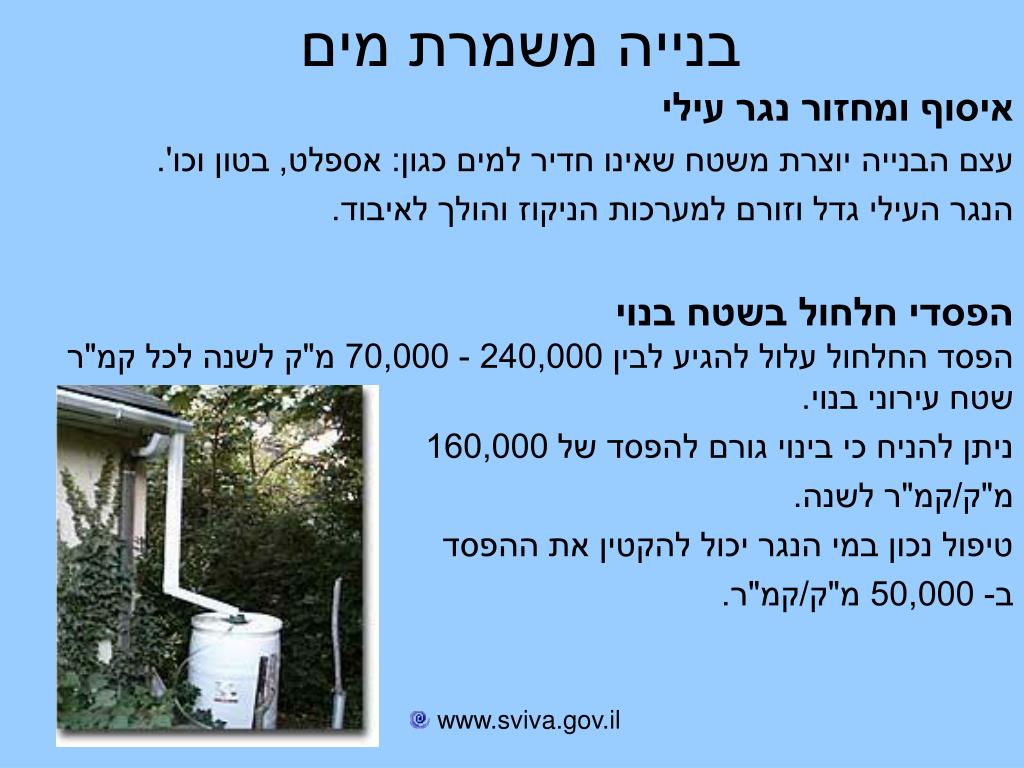

20. בנייה משמרת מים איסוף ומחזור נגר עילי עצם הבנייה יוצרת משטח שאינו חדיר למים כגון: אספלט, בטון וכו'. הנגר העילי גדל וזורם למערכות הניקוז והולך לאיבוד. הפסדי חלחול בשטח בנויהפסד החלחול עלול להגיע לבין 240,000 - 70,000 מ"ק לשנה לכל קמ"ר שטח עירוני בנוי. ניתן להניח כי בינוי גורם להפסד של 160,000 מ"ק/קמ"ר לשנה. טיפול נכון במי הנגר יכול להקטין את ההפסד ב- 50,000 מ"ק/קמ"ר. www.sviva.gov.il

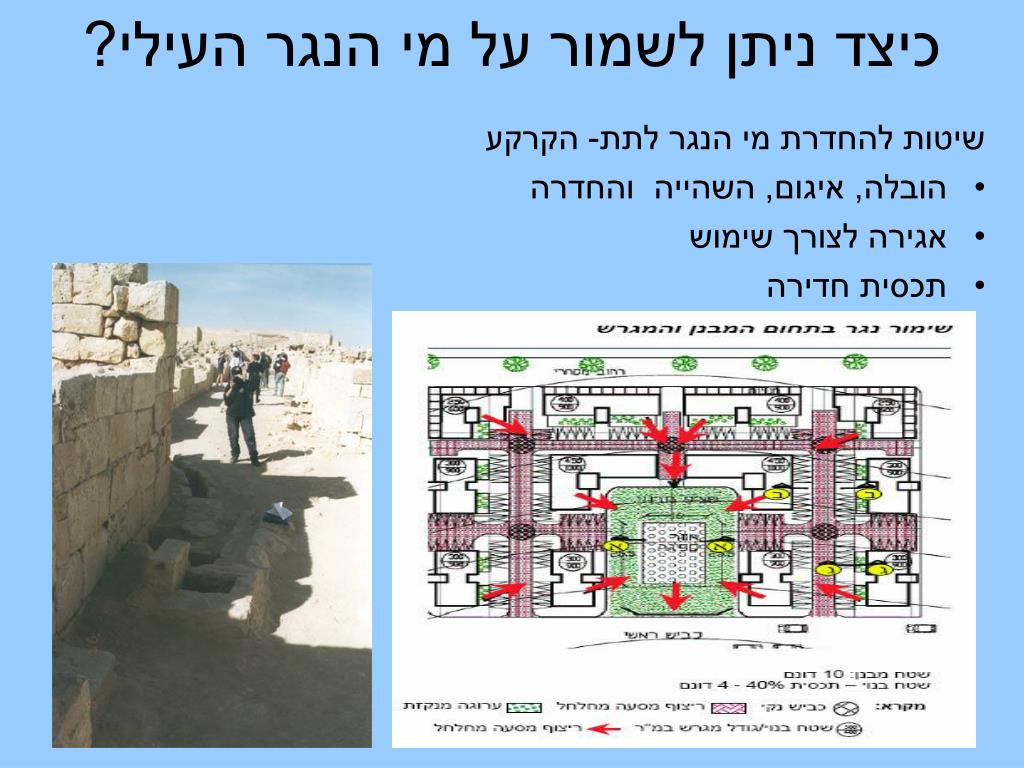

21. כיצד ניתן לשמור על מי הנגר העילי? שיטות להחדרת מי הנגר לתת- הקרקע • הובלה, איגום, השהייה והחדרה • אגירה לצורך שימוש • תכסית חדירה

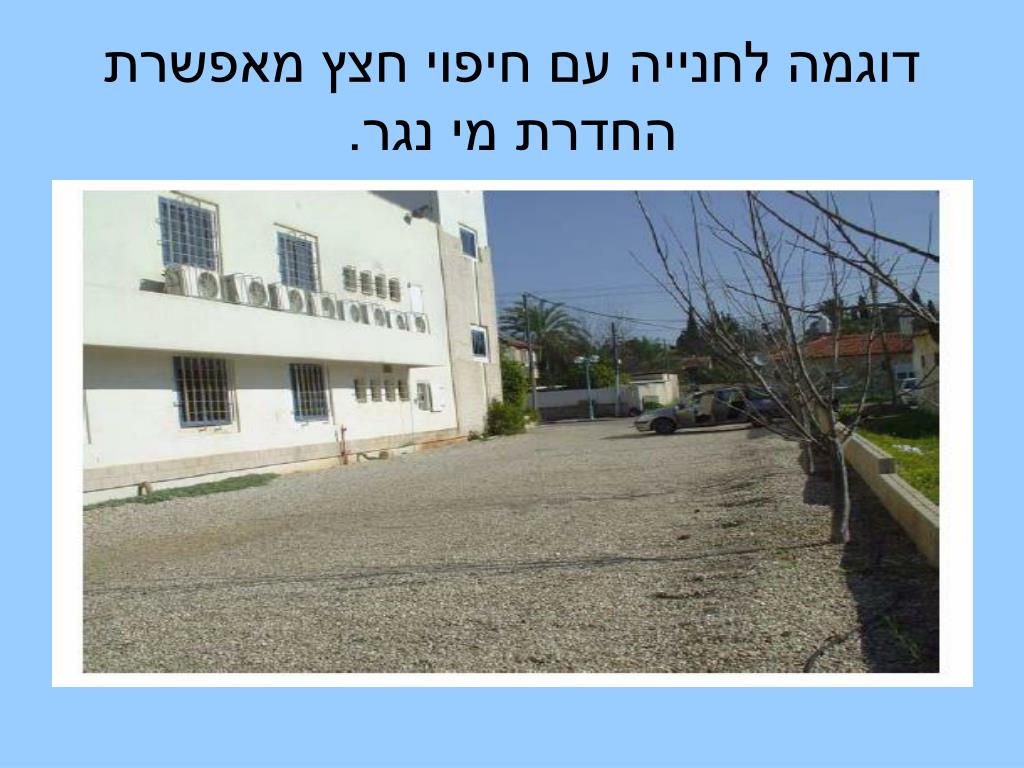

22. דוגמה לחנייה עם חיפוי חצץ מאפשרת החדרת מי נגר.

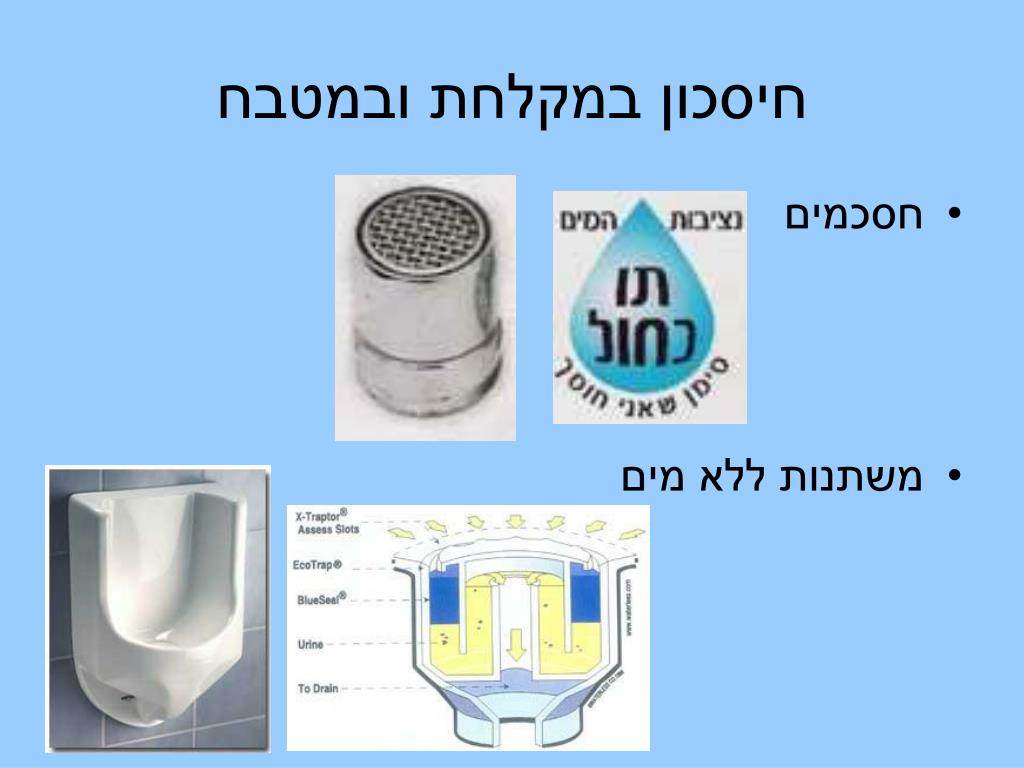

23. חיסכון במקלחת ובמטבח • חסכמים • משתנות ללא מים

24. צמחייה חוסכת מים צמחייה אשר אינה צורכת כמויות מים גדולות

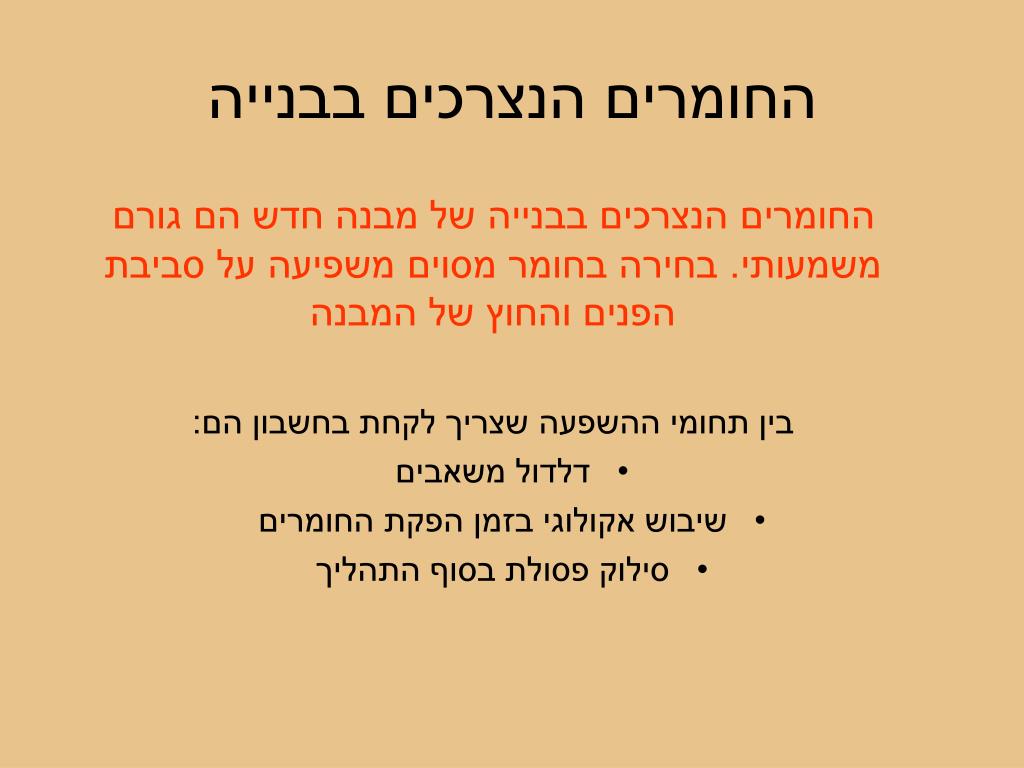

25. החומרים הנצרכים בבנייה החומרים הנצרכים בבנייה של מבנה חדש הם גורם משמעותי. בחירה בחומר מסוים משפיעה על סביבת הפנים והחוץ של המבנה בין תחומי ההשפעה שצריך לקחת בחשבון הם: • דלדול משאבים • שיבוש אקולוגי בזמן הפקת החומרים • סילוק פסולת בסוף התהליך

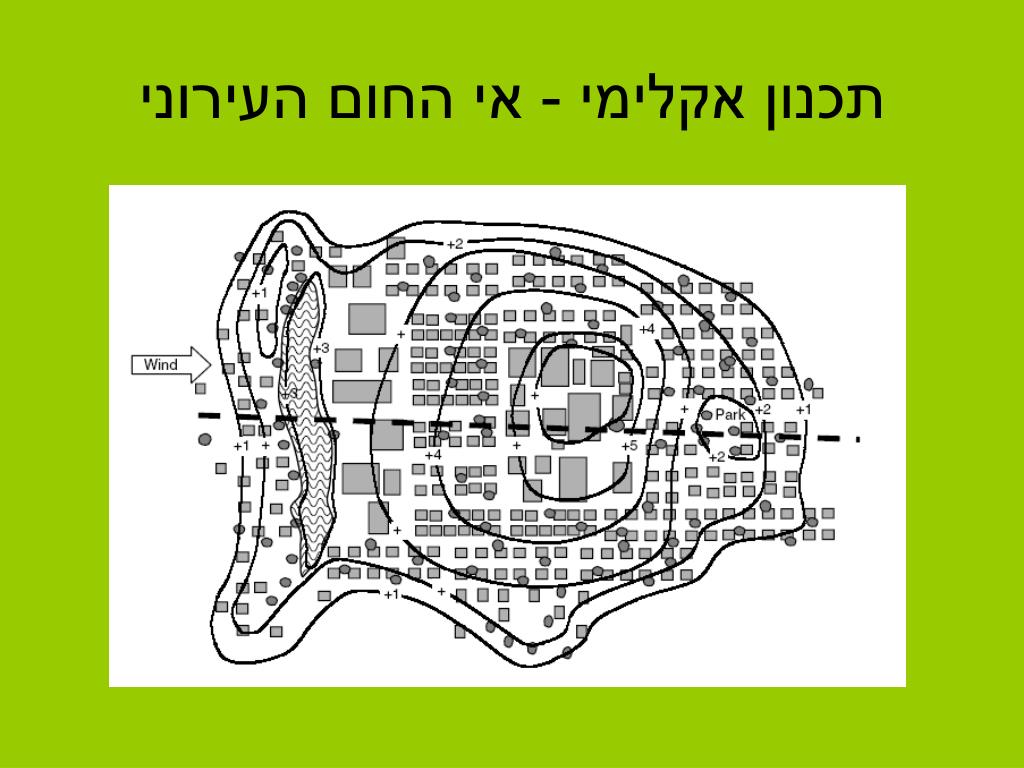

26. תכנון אקלימי - אי החום העירוני

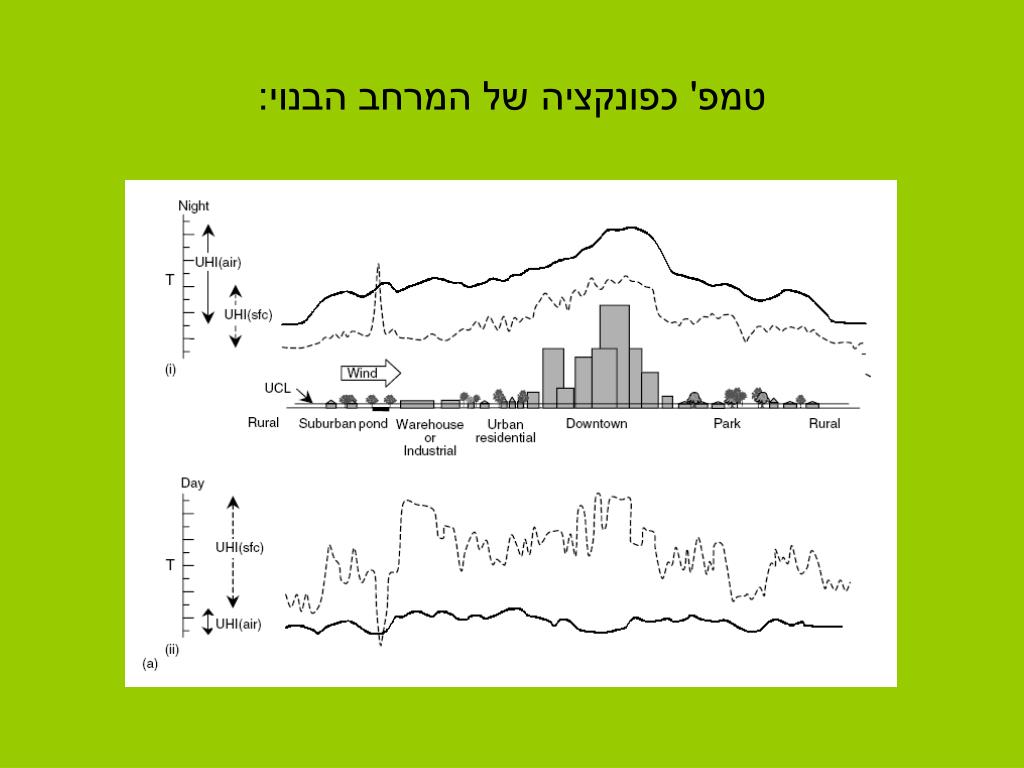

27. טמפ' כפונקציה של המרחב הבנוי:

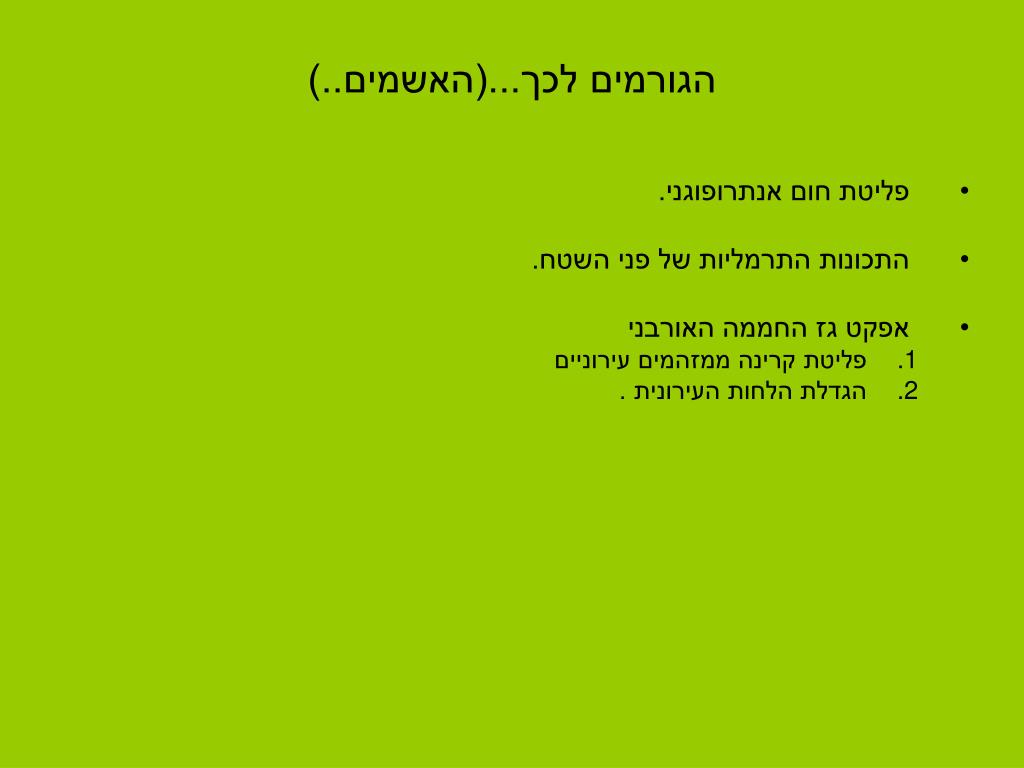

28. הגורמים לכך...(האשמים..) • פליטת חום אנתרופוגני. • התכונות התרמליות של פני השטח. • אפקט גז החממה האורבני • פליטת קרינה ממזהמים עירוניים • הגדלת הלחות העירונית .

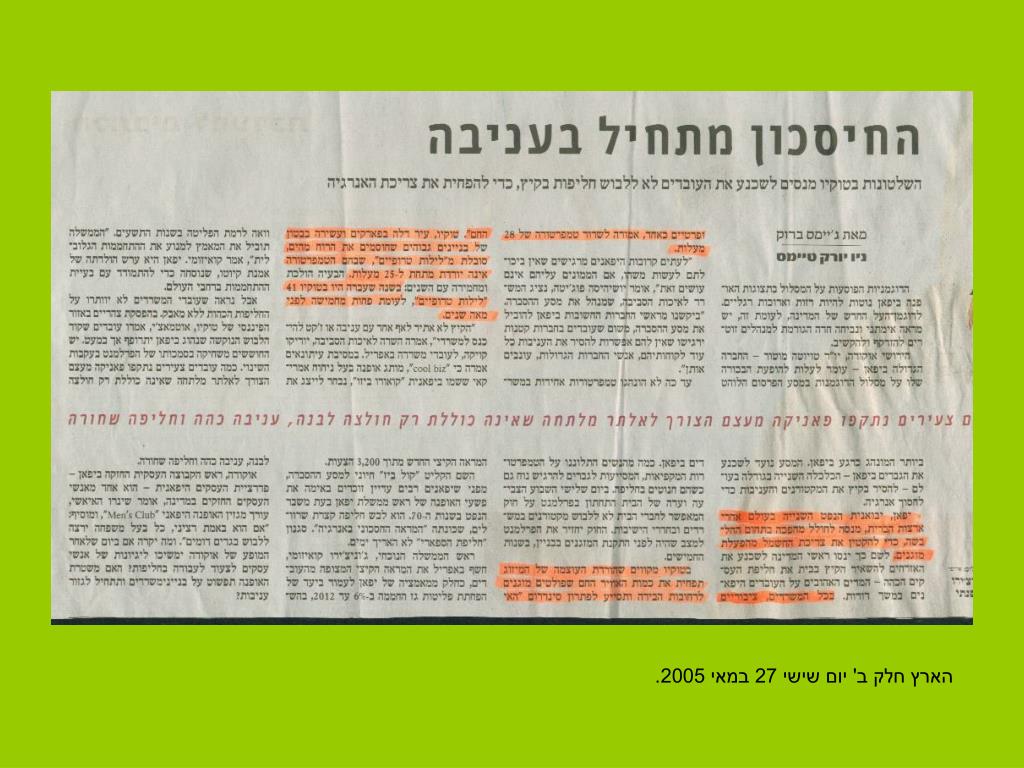

29. הארץ חלק ב' יום שישי 27 במאי 2005.

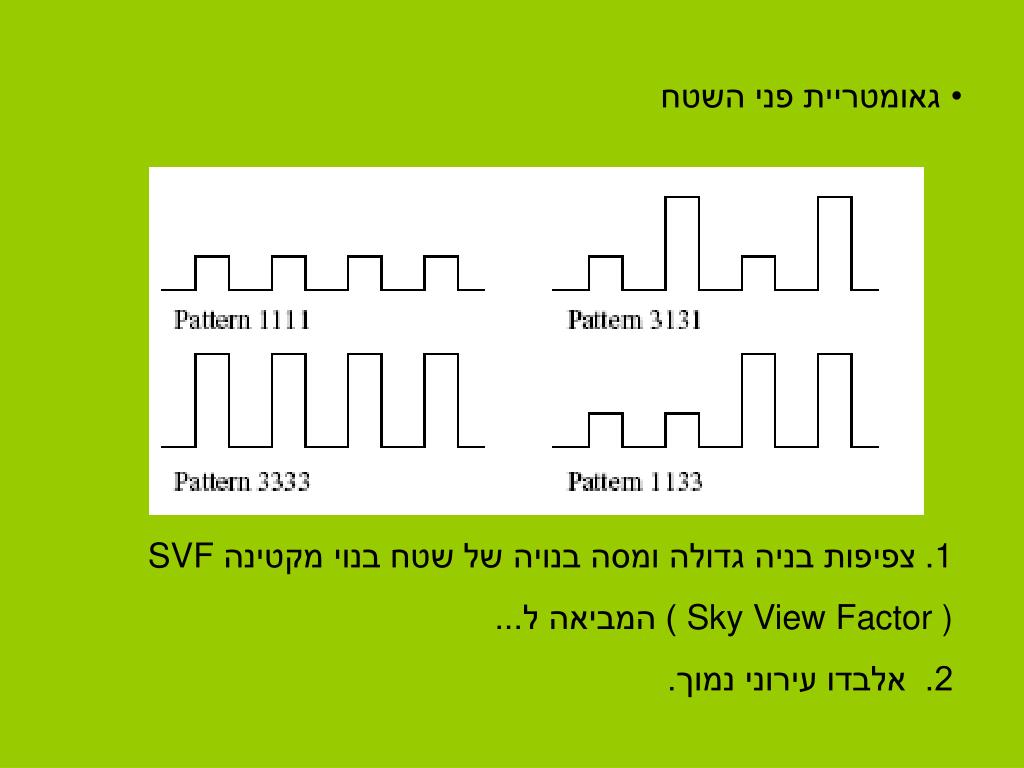

30. גאומטריית פני השטח • צפיפות בניה גדולה ומסה בנויה של שטח בנוי מקטינה SVF • )Sky View Factor ) המביאה ל... • 2. אלבדו עירוני נמוך.

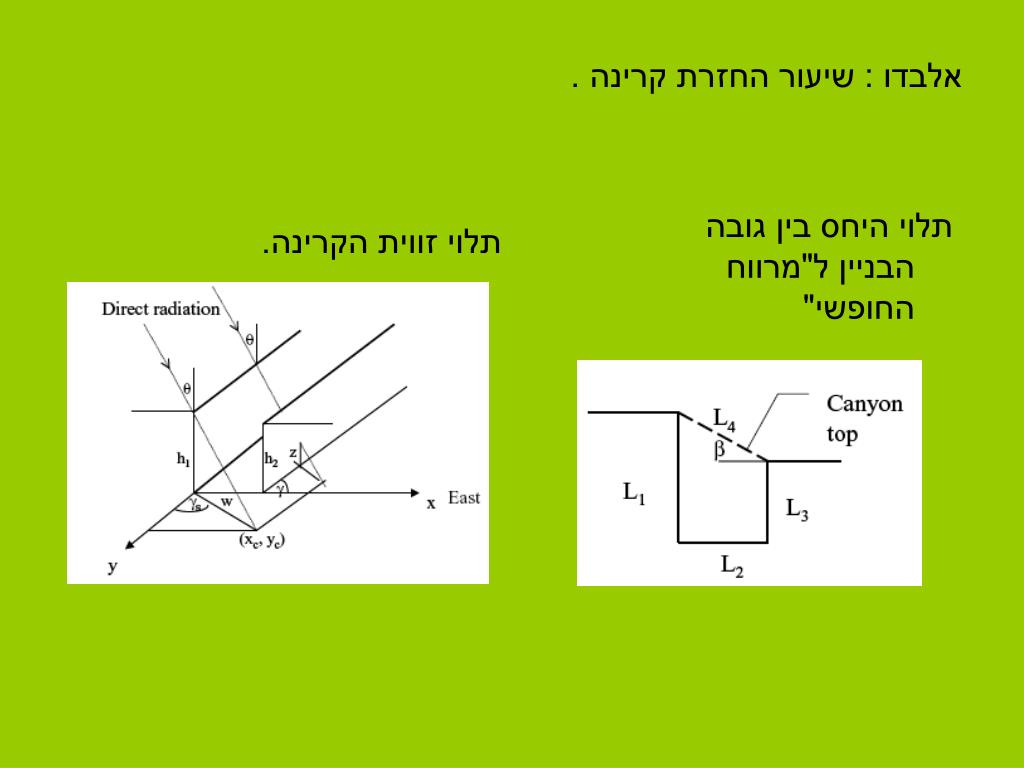

31. אלבדו : שיעור החזרת קרינה . תלוי היחס בין גובה הבניין ל"מרווח החופשי" תלוי זווית הקרינה.

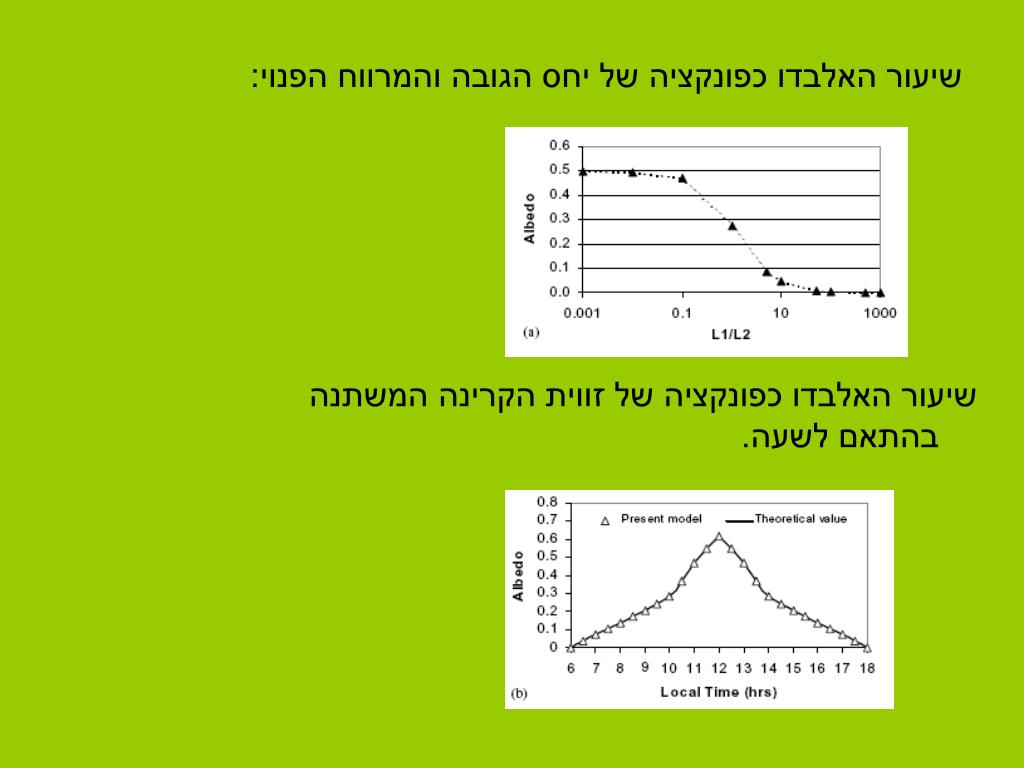

32. שיעור האלבדו כפונקציה של יחס הגובה והמרווח הפנוי: שיעור האלבדו כפונקציה של זווית הקרינה המשתנה בהתאם לשעה.

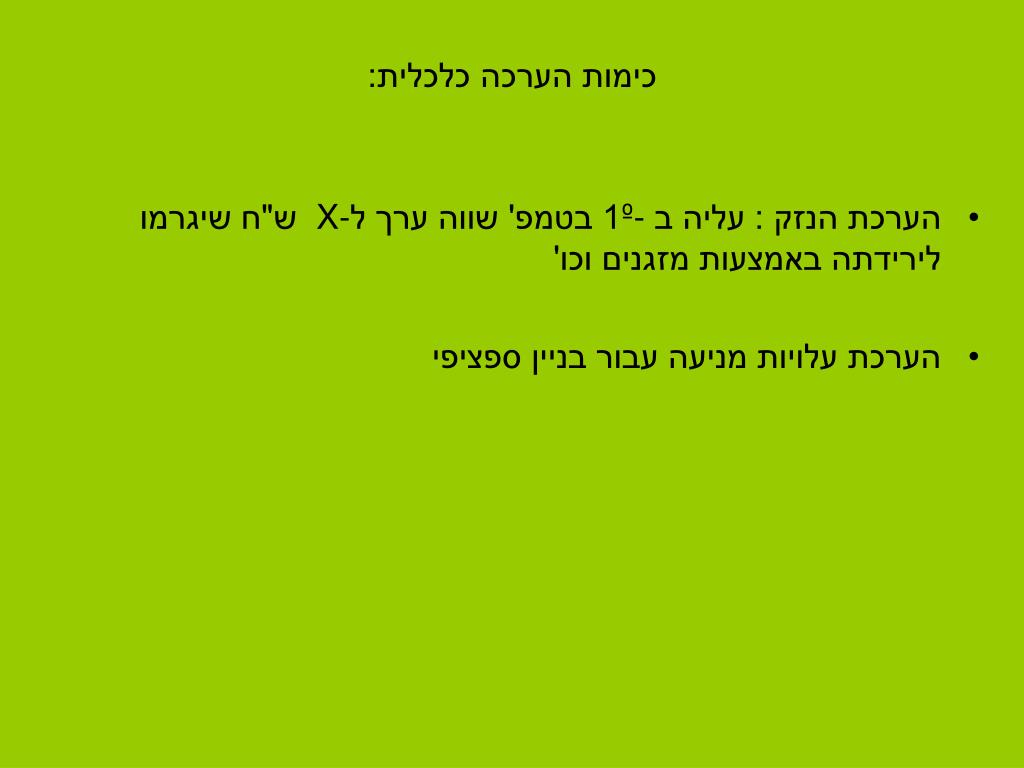

33. כימות הערכה כלכלית: • הערכת הנזק : עליה בº- 1 בטמפ' שווה ערך לX- ש"ח שיגרמו לירידתה באמצעות מזגנים וכו' • הערכת עלויות מניעה עבור בניין ספציפי

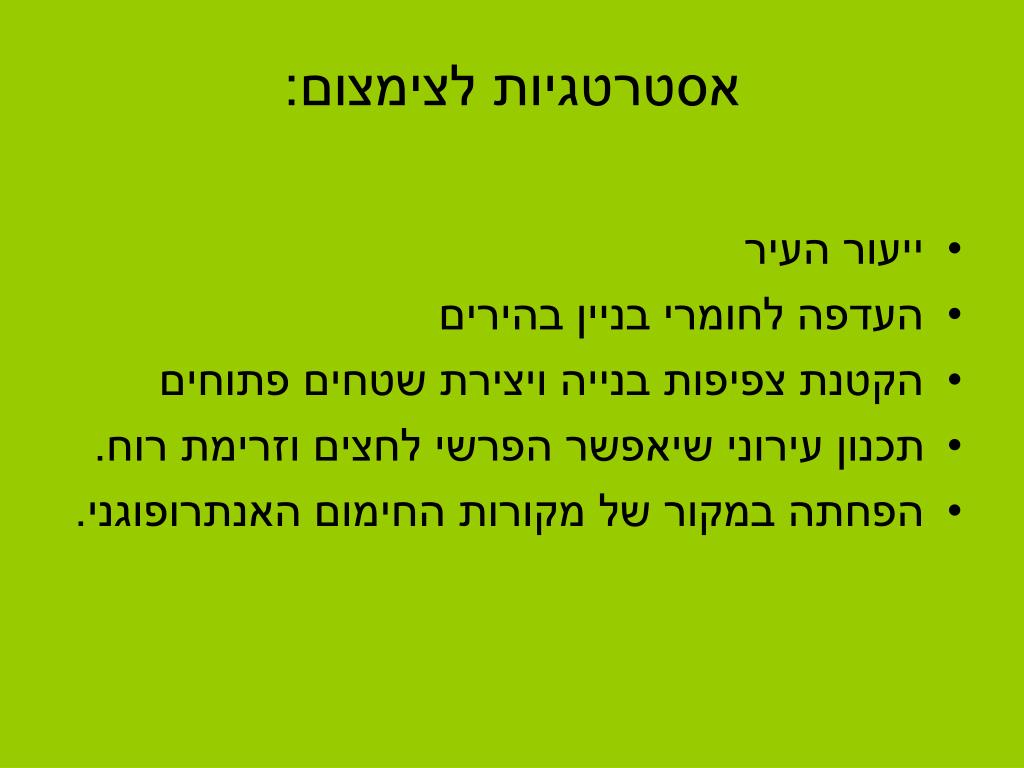

34. אסטרטגיות לצימצום: • ייעור העיר • העדפה לחומרי בניין בהירים • הקטנת צפיפות בנייה ויצירת שטחים פתוחים • תכנון עירוני שיאפשר הפרשי לחצים וזרימת רוח. • הפחתה במקור של מקורות החימום האנתרופוגני.

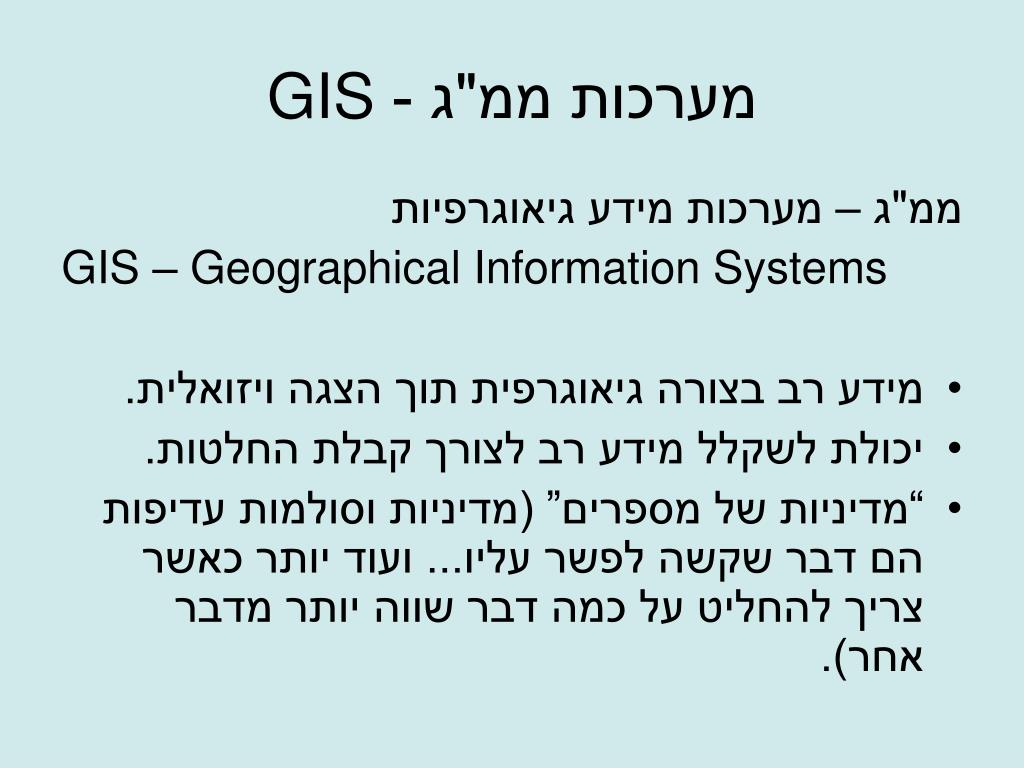

35. מערכות ממ"ג - GIS ממ"ג – מערכות מידע גיאוגרפיות GIS – Geographical Information Systems • מידע רב בצורה גיאוגרפית תוך הצגה ויזואלית. • יכולת לשקלל מידע רב לצורך קבלת החלטות. • “מדיניות של מספרים” (מדיניות וסולמות עדיפות הם דבר שקשה לפשר עליו... ועוד יותר כאשר צריך להחליט על כמה דבר שווה יותר מדבר אחר).

36. דוגמאות ליישום הממ"ג בתכנון

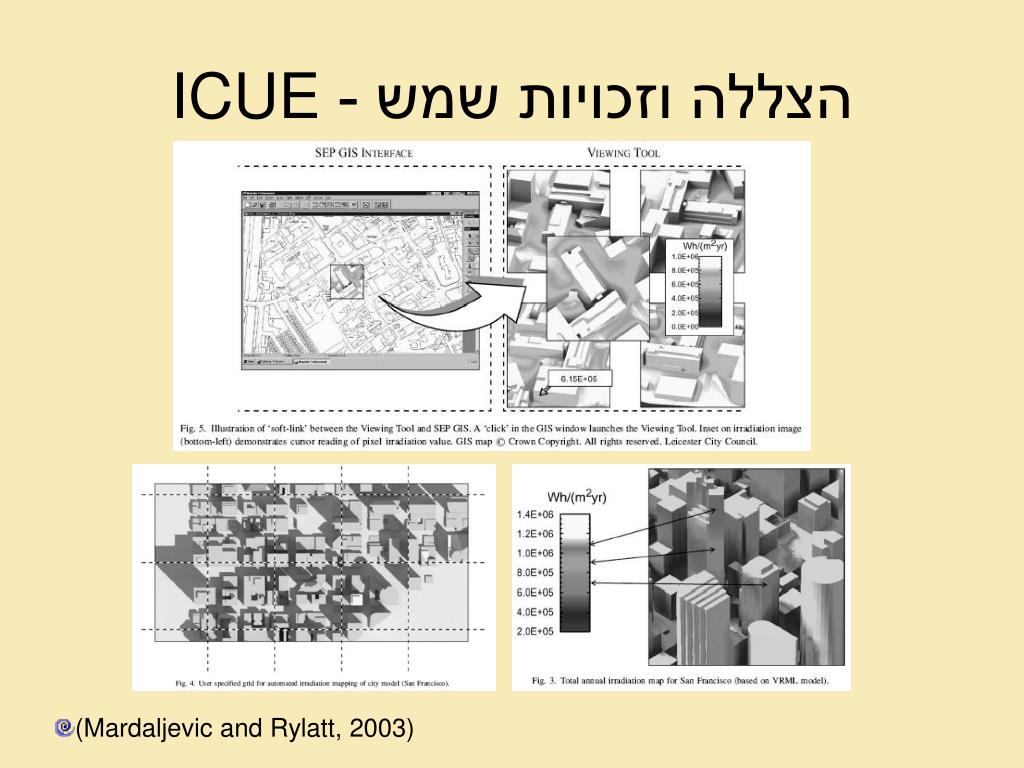

37. הצללה וזכויות שמש - ICUE (Mardaljevic and Rylatt, 2003)

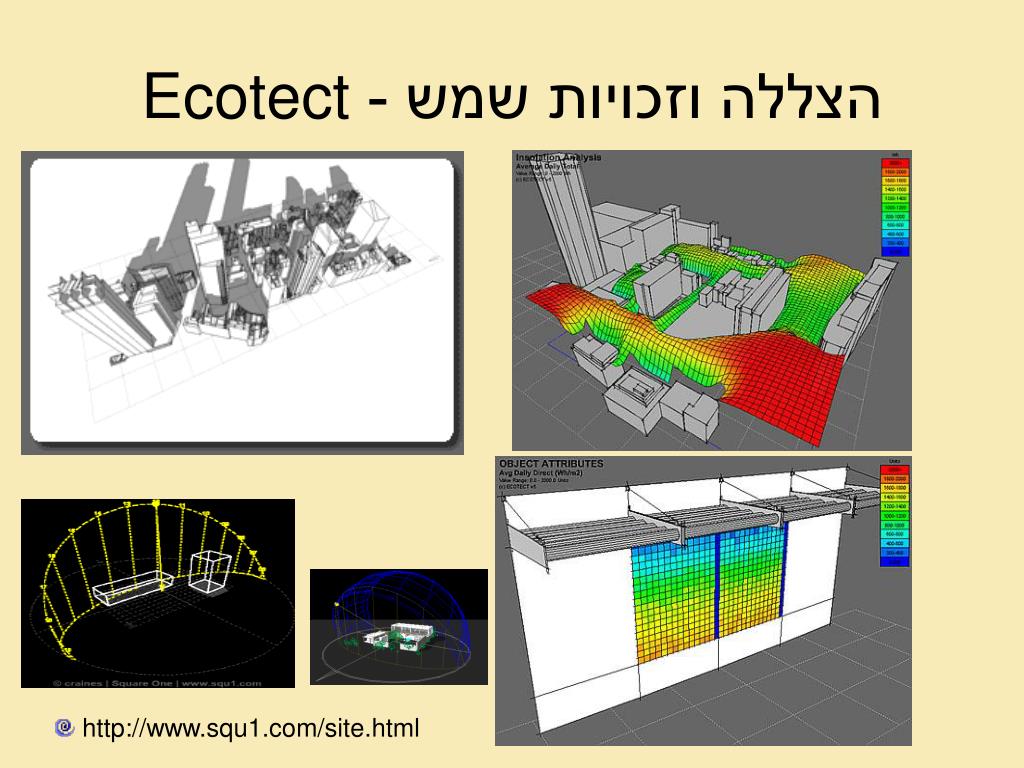

38. הצללה וזכויות שמש - Ecotect http://www.squ1.com/site.html

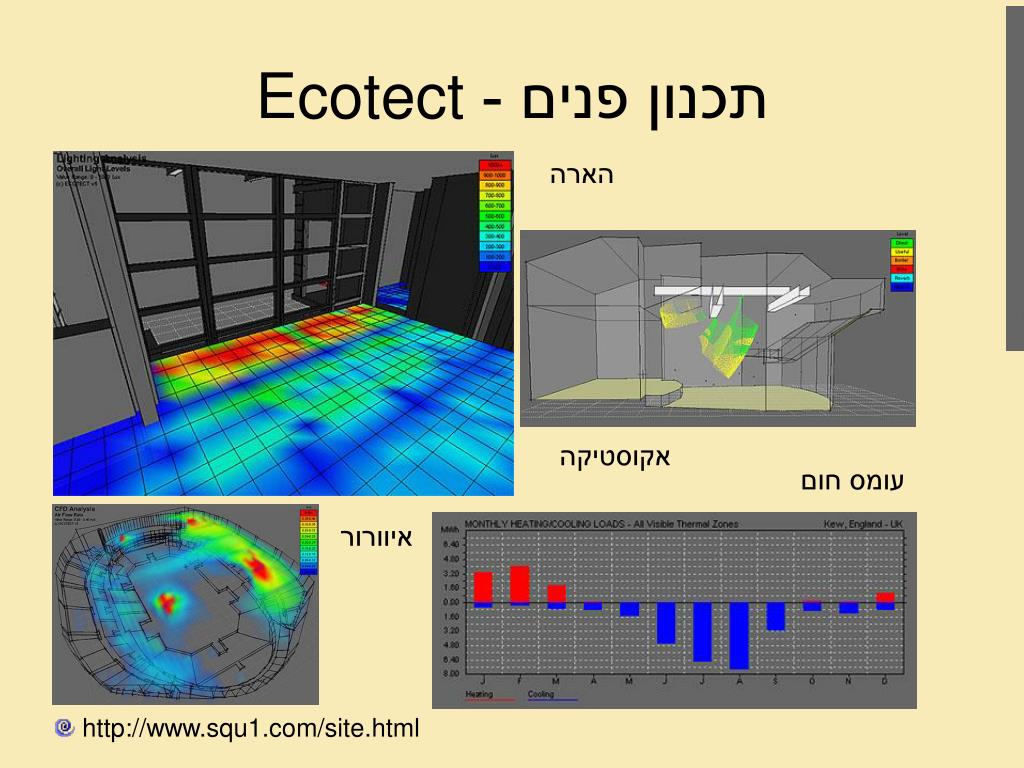

39. תכנון פנים - Ecotect הארה אקוסטיקה עומס חום איוורור http://www.squ1.com/site.html

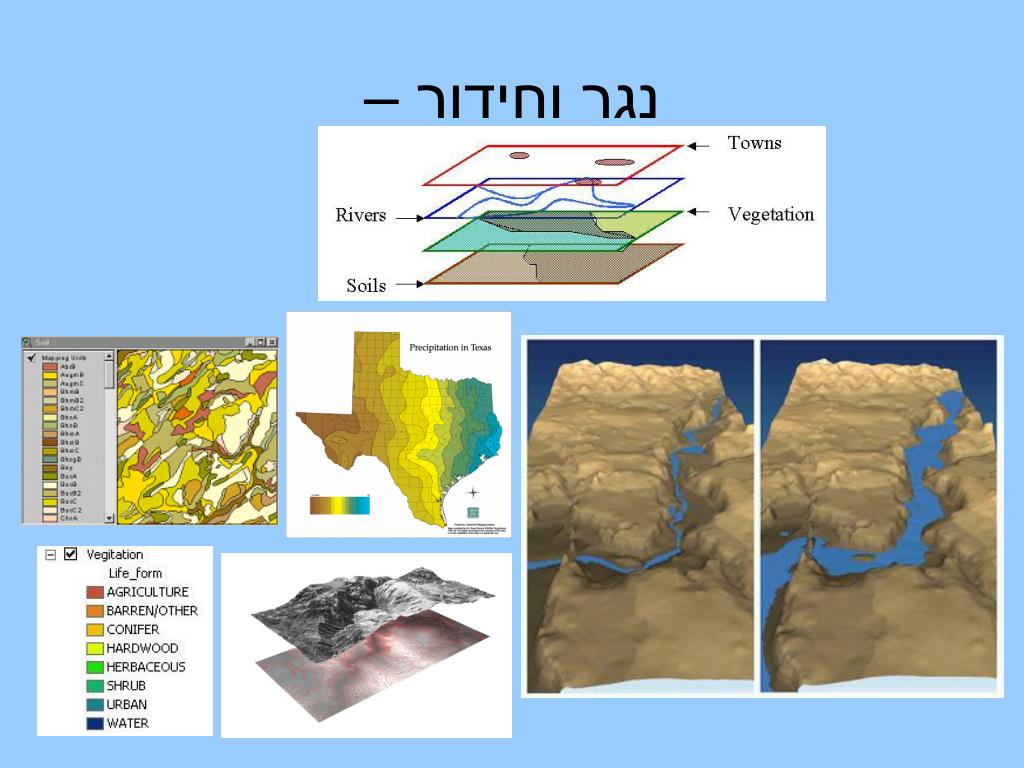

40. נגר וחידור –

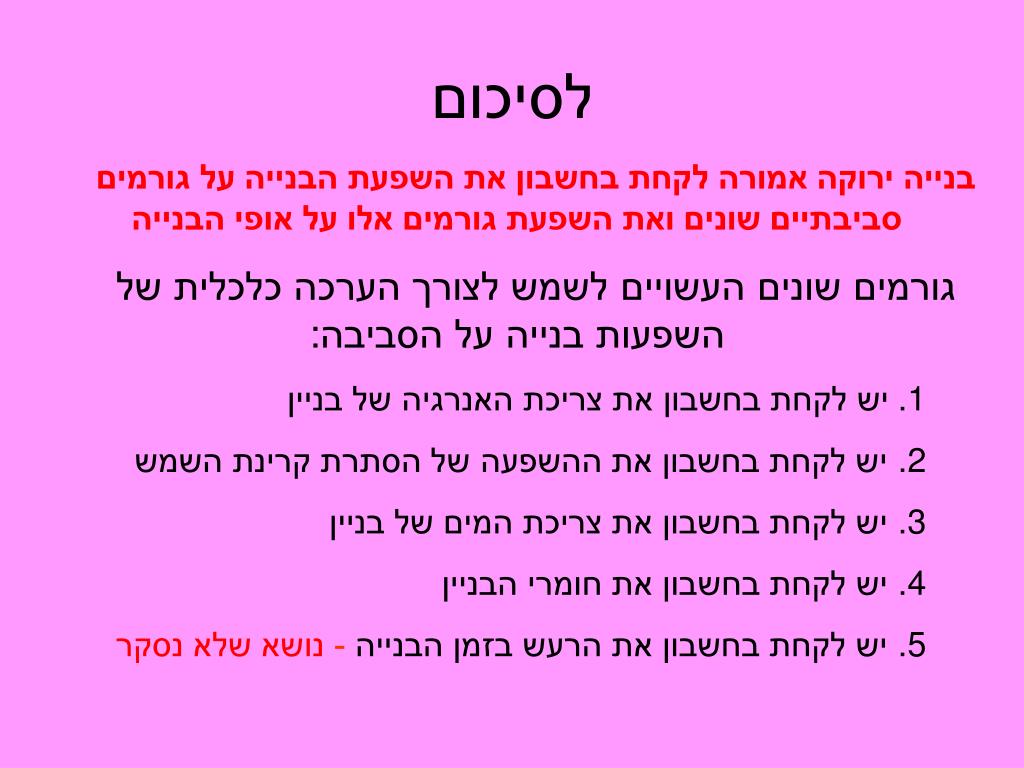

41. לסיכום • בנייה ירוקה אמורה לקחת בחשבון את השפעת הבנייה על גורמים סביבתיים שונים ואת השפעת גורמים אלו על אופי הבנייה • גורמים שונים העשויים לשמש לצורך הערכה כלכלית של השפעות בנייה על הסביבה: • יש לקחת בחשבון את צריכת האנרגיה של בניין • יש לקחת בחשבון את ההשפעה של הסתרת קרינת השמש • יש לקחת בחשבון את צריכת המים של בניין • יש לקחת בחשבון את חומרי הבניין • יש לקחת בחשבון את הרעש בזמן הבנייה - נושא שלא נסקר

42. וזהו... תודה רבה בעיקר לכם שהקשבתם. שבת שלום.
