Presentation Transcript

  1. 实验二 换热器综合性能测试实验 • 一、实验目的 • 熟悉换热器性能的测试方法。 • 了解套管式换热器,螺旋板式换热器和列管式换热器的结构特点及其性能的差别。 • 二、实验原理 • 分别在不同种类的换热器上进行冷、热水的顺逆流实验,测得不同温度、流量,再进行换热计算。 • 热流体放热量: • 冷流体放热量: • 传热系数:

  2. 三、实验装置 • 实验装置为套管式换热器、板式换热器和列管式换热器

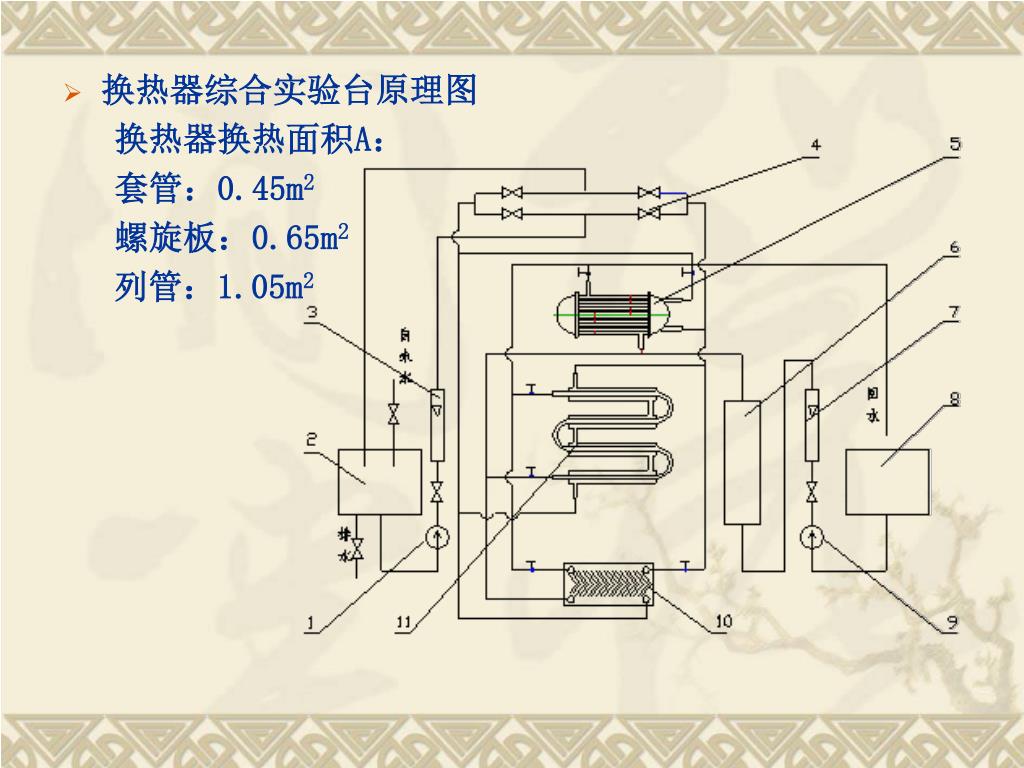

  3. 换热器综合实验台原理图 换热器换热面积A: 套管:0.45m2 螺旋板:0.65m2 列管:1.05m2

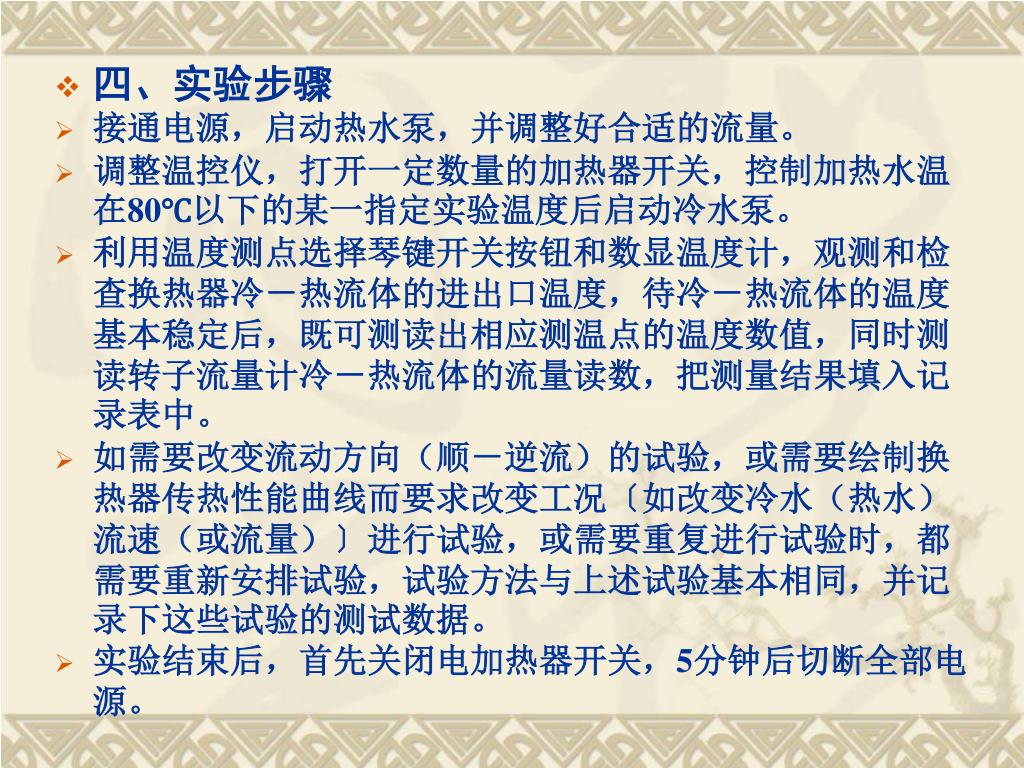

  4. 四、实验步骤 • 接通电源,启动热水泵,并调整好合适的流量。 • 调整温控仪,打开一定数量的加热器开关,控制加热水温在80℃以下的某一指定实验温度后启动冷水泵。 • 利用温度测点选择琴键开关按钮和数显温度计,观测和检查换热器冷-热流体的进出口温度,待冷-热流体的温度基本稳定后,既可测读出相应测温点的温度数值,同时测读转子流量计冷-热流体的流量读数,把测量结果填入记录表中。 • 如需要改变流动方向(顺-逆流)的试验,或需要绘制换热器传热性能曲线而要求改变工况〔如改变冷水(热水)流速(或流量)〕进行试验,或需要重复进行试验时,都需要重新安排试验,试验方法与上述试验基本相同,并记录下这些试验的测试数据。 • 实验结束后,首先关闭电加热器开关,5分钟后切断全部电源。

  5. 五、实验数据记录 实验数据记录表 环境温度t= • 六、实验分析 • 以传热系数为纵坐标,冷(热)水流速(或流量)为横坐标绘制传热性能曲线。 • 对三种不同型式换热器的性能进行比较。
