第五章 触发器

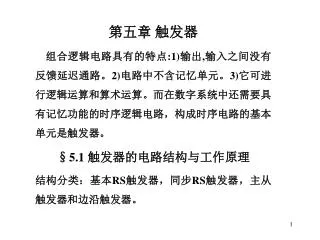

第五章 触发器 组合逻辑电路具有的特点 :1) 输出 , 输入之间没有反馈延迟通路。 2) 电路中不含记忆单元。 3) 它可进行逻辑运算和算术运算。而在数字系统中还需要具有记忆功能的时序逻辑电路，构成时序电路的基本单元是触发器。 §5.1 触发器的电路结构与工作原理 结构分类：基本 RS 触发器，同步 RS 触发器，主从触发器和边沿触发器。. 按功能分类： RS 触发器， JK 触发器， T 触发器和 D 触发器。

mliss
Download Presentation

第五章 触发器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第五章 触发器 组合逻辑电路具有的特点:1)输出,输入之间没有反馈延迟通路。2)电路中不含记忆单元。3)它可进行逻辑运算和算术运算。而在数字系统中还需要具有记忆功能的时序逻辑电路，构成时序电路的基本单元是触发器。 §5.1 触发器的电路结构与工作原理 结构分类：基本RS触发器，同步RS触发器，主从触发器和边沿触发器。

  2. 按功能分类：RS触发器，JK触发器，T触发器和D触发器。按功能分类：RS触发器，JK触发器，T触发器和D触发器。 触发器：是一种存储元件。具有“记忆”功能。记忆电路过去的输入情况。触发器具有两种稳定状态（0，1）。稳定状态：任何时刻仅处于一种稳定状态。接到脉冲时，才翻转。 分析方法：1）功能表；2）特性方程；3）状态图；4）功能评述。 研究方式：主要是分析其输入信号的加入与触发脉冲之间的时间关系。

  3. 一、基本RS触发器： 1、组成：由两个与非门交叉耦合组成；也可由两个或非门交叉耦合组成。 2、逻辑图和逻辑符号： 3、逻辑表达式： 4、原理：以与非门分析。 5、功能表：将逻辑关系列成真值表，因触发器新的状态Qn+1也叫次态，不仅与输入状态有关，而且与触发器原来的状态Qn也叫初态有关，所以把Qn也作为一个变量列入真值表，并把Qn称做状态变量，把这种含有状态变量的真值表叫做触发器的特性表（或功能表）

  4. 6、次态方程： • 7、约束条件：R+S=1(必须满足，不满足的情况不会出现）。 • 8、特点： • 1）电路比较简单，是组成其它类型触发器的基础。2）是电平直接控制的触发器。输入信号电平发生变化时，输出状态随着发生变化。3）输入R和S之间有约束。4）没有时钟脉冲控制。 • 9、应用：

  5. 二、同步RS触发器（时钟控制RS触发器） 1、逻辑图和逻辑符号2、原理：3、次态方程： 4、约束条件：SR=0；5、功能表：6、状态图：

  6. 三、主从触发器： 主从触发器由两级触发器构成，其中一级接收输入信号，其状态直接由输入信号决定，称为主触发器，还有一级的输入与主触发器的输出连接，其状态由主触发器的状态决定，称为从触发器。 1、由两个同步RS触发器组成的主从触发器： 1）逻辑图和逻辑符号：2）工作原理：3）特点： 2、由传输门组成的CMOS主从触发器： 1）逻辑图和逻辑符号：2）组成：D触发器只有一个输入端，它由两部分组成，虚线左边为主触发器，虚线右边为从触发器。3）工作原理： 四、边沿触发器： 1、维持---阻塞边沿触发器：1）逻辑图和逻辑符号：2）工作原理：2、利用传输延迟的边沿触发器：（工作原理）

  7. 逻辑图

  8. 逻辑符号

  9. 边沿D触发器的逻辑图

  10. 边沿D触发器的逻辑符号

  11. §5.2 触发器的功能 一、JK触发器： 1、逻辑图和逻辑符号： 2、原理：3、功能表和状态表： 4、次态方程： 5、功能表：6、状态图： 7、为了防止“空翻”，实际数字电路中使用的J-K触发器是主从式集成J-K触发器。 1）逻辑图和符号。 2)次态方程： 3）功能表。 8、JK触发器具有保持、置0、置1和翻转功能。当J=K时，它相当于T触发器，当JK时，相当于钟控RS触发器，因此JK触发器是一种多功能触发器。 9、集成JK触发器：

  12. 例题：P194：

  13. 例题：P195：

  14. 二、T触发器：如果把J-K触发器的两个输入端J和K连接起来作为一个输入端，并用符号T表示就构成了T触发器。二、T触发器：如果把J-K触发器的两个输入端J和K连接起来作为一个输入端，并用符号T表示就构成了T触发器。 1、逻辑图和逻辑符号： 2、次态方程：J=K=T，则： 3、功能表： 4、状态图： 三、D触发器：为了解决时钟控制R-S触发器在R=1，S=1时，次态不确定的问题，需对时钟控制R-S触发器的控制电路稍做改变，使R、S端始终处于互补状态，这样便形成了一种新的触发器，称为D触发器。 1、逻辑图和符号：

  15. 2、功能表和状态转换图： 3、次态方程：Qn+1=D §5.3 触发器的脉冲工作特性及主要参数 一、集成触发器的脉冲工作特性： 1、脉冲工作特性：触发器对时钟脉冲、输入信号之间的时间关系的要求称为触发器的脉冲工作特性。 2、JK主从触发器的脉冲工作特性： JK主从触发器要求CP的最小工作周期Tmin=tcph(维持时间）+tcpl(延迟时间） 3、JK负边沿触发器的脉冲工作特性： 4、D型正边沿维持--阻塞触发器的脉冲工作特性：

  16. 二、集成触发器的主要参数： 1、直流参数： 1）电源电流ICC：所有输入端和输出端悬空时电源向触发器提供的电流为电源电流ICC，它表明该电路的空载功耗。 2）低电平输入电流（即输入短路电流）IIL：某输入端接地，其他各输入、输出端悬空时，从该输入端流向地的电流为低电平输入电流IIL，它表明对驱动电路输出为低电平时的加载情况。 3）高电平输入电流IIH：将各输入端（RD、SD、J、K、CP等）分别接VCC时，测得的电流就是其高电平输入电流IIH，它表明对驱动电路输出为高电平时的加载情况。 4）输出高电平VOH和输出低电平VOL：Q或Q端输出高电平时的对地电压值为VOH，输出低电平时的对地电压值为VOL。

  17. 2、开关参数： 1）最高时钟频率fmax:就是触发器在计数状态下能正常工作的最高工作频率，是表明触发器工作速度的一个指标。 2）对时钟信号的延迟时间（tcplh和tcphl) 3)对直接置O(RD)或置1（SD）端的延迟时间（tRLH、 tRHL或tSLH、 tSHL） 例题：

  18. 例题1：用J-K触发器实现D触发器的功能。

  19. 例题2：用D 触发器实现J-K触发器的功能。

  20. 例题3：用T触发器实现J-K 触发器的功能。
