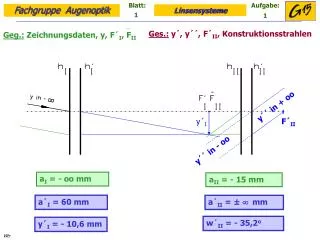

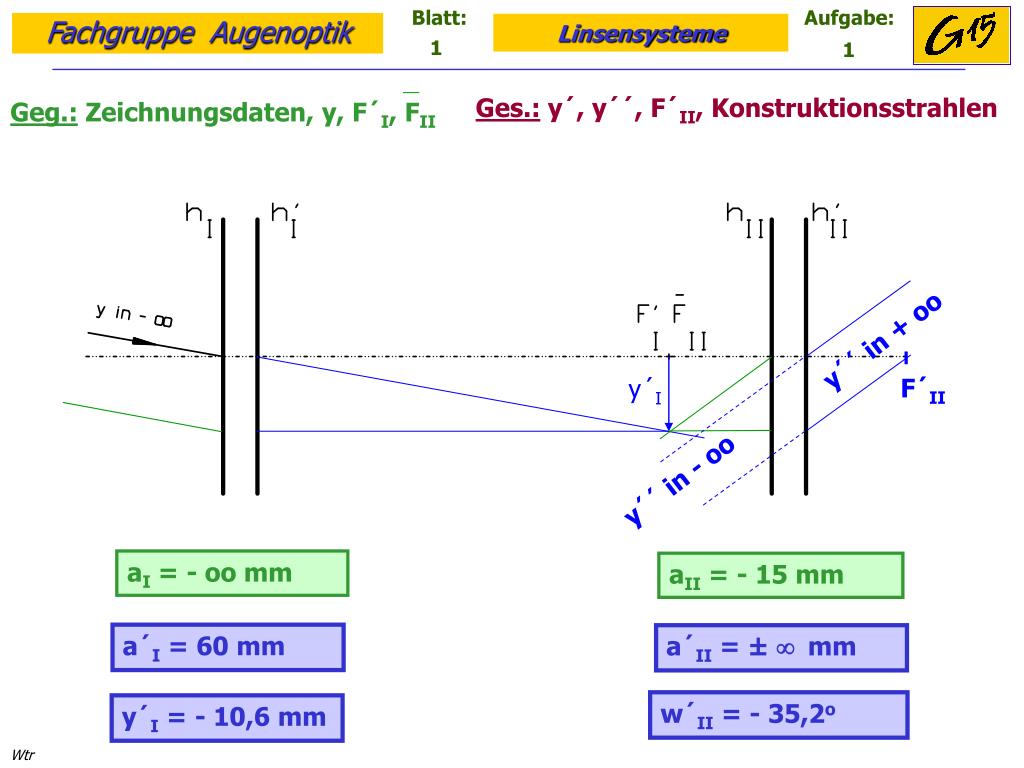

1. 1. Ges.: y´, y´´, F´ II , Konstruktionsstrahlen. Geg.: Zeichnungsdaten, y, F´ I , F II. y´´ in + oo. F´ II. y´ I. y´´ in - oo. a I = - oo mm. a II = - 15 mm. a´ I = 60 mm. a´ II = ± ¥ mm. w´ II = - 35,2 o. y´ I = - 10,6 mm. 1. 2.

misu
Download Presentation

a I = - oo mm

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 1 1 Ges.: y´, y´´, F´II, Konstruktionsstrahlen Geg.: Zeichnungsdaten, y, F´I, FII y´´ in + oo F´II y´I y´´ in - oo aI = - oo mm aII = - 15 mm a´I = 60 mm a´II = ±¥mm w´II = - 35,2o y´I = - 10,6 mm

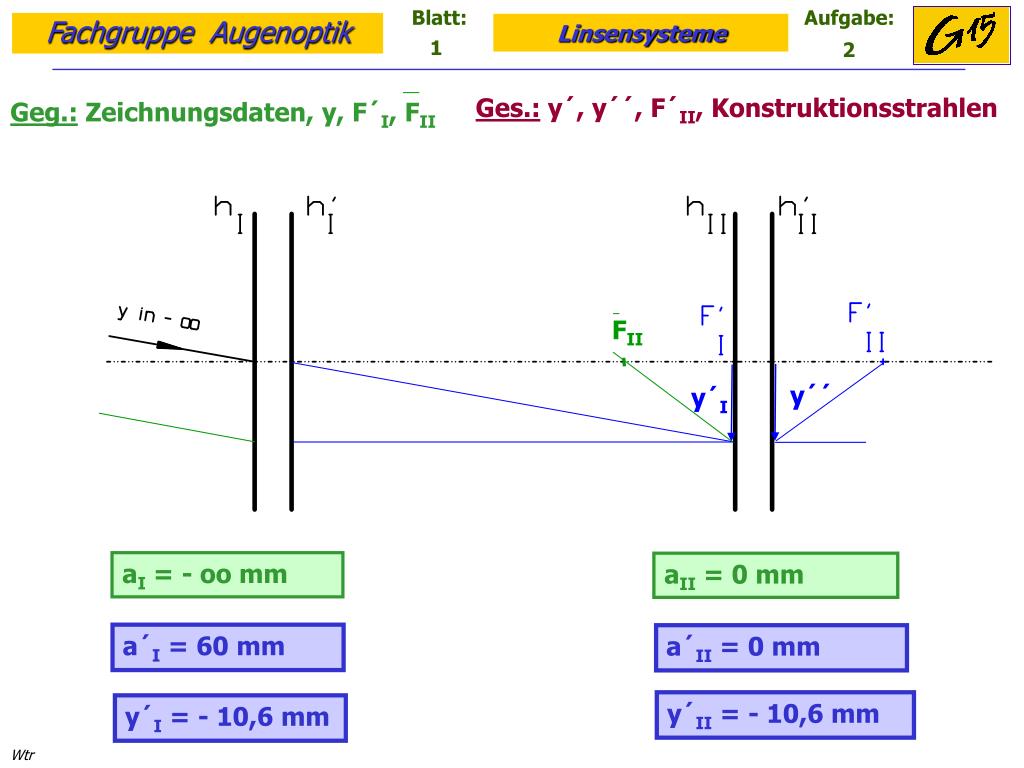

  2. 1 2 Ges.: y´, y´´, F´II, Konstruktionsstrahlen Geg.: Zeichnungsdaten, y, F´I, FII FII y´´ y´I aI = - oo mm aII = 0 mm a´I = 60 mm a´II = 0 mm y´II = - 10,6 mm y´I = - 10,6 mm

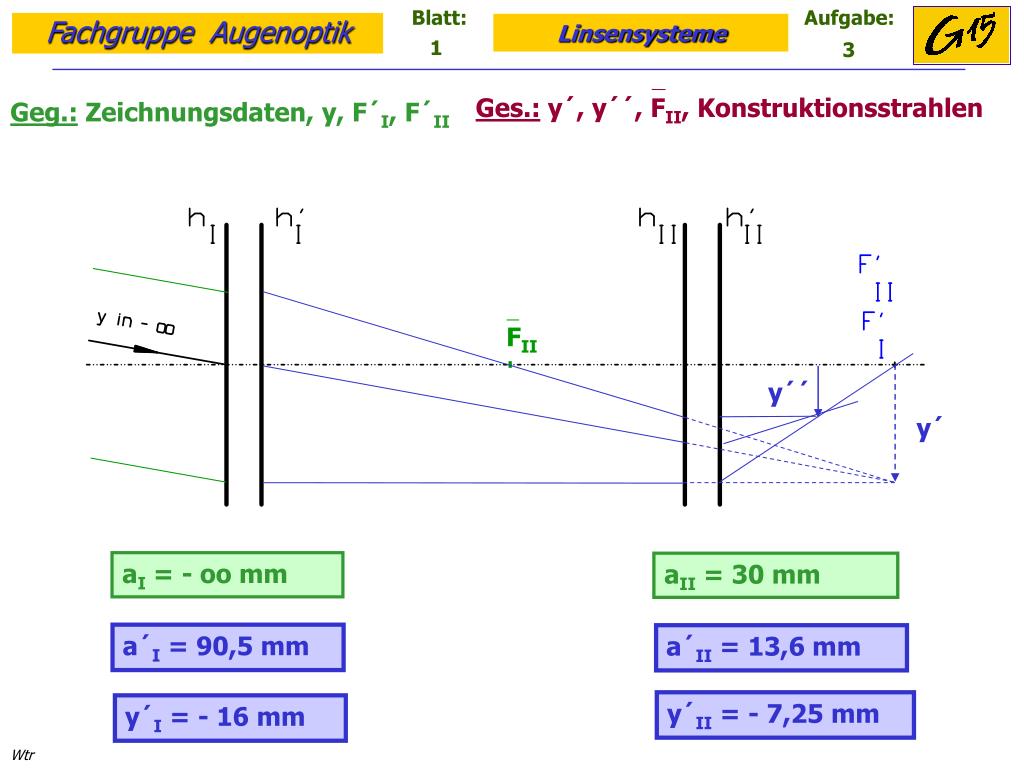

  3. 1 3 Ges.: y´, y´´, FII, Konstruktionsstrahlen Geg.: Zeichnungsdaten, y, F´I, F´II FII y´´ y´ aI = - oo mm aII = 30 mm a´I = 90,5 mm a´II = 13,6 mm y´II = - 7,25 mm y´I = - 16 mm

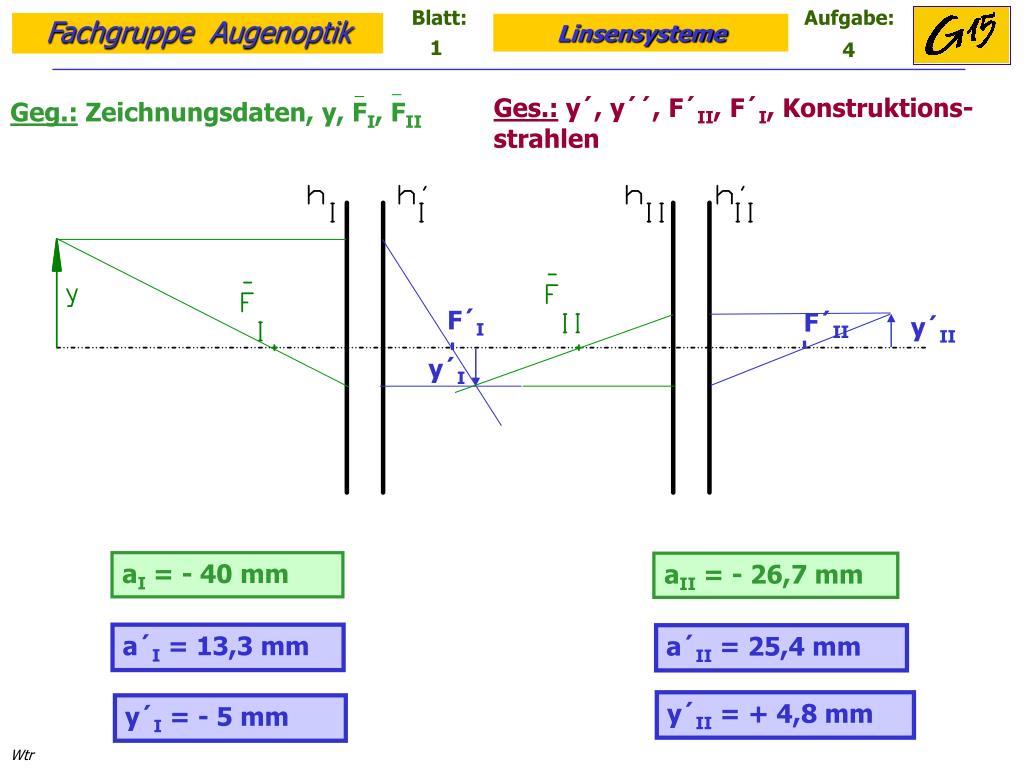

  4. 1 4 Ges.: y´, y´´, F´II,F´I, Konstruktions-strahlen Geg.: Zeichnungsdaten, y, FI, FII F´I F´II y´II y´I aI = - 40 mm aII = - 26,7 mm a´I = 13,3 mm a´II = 25,4 mm y´II = + 4,8 mm y´I = - 5 mm

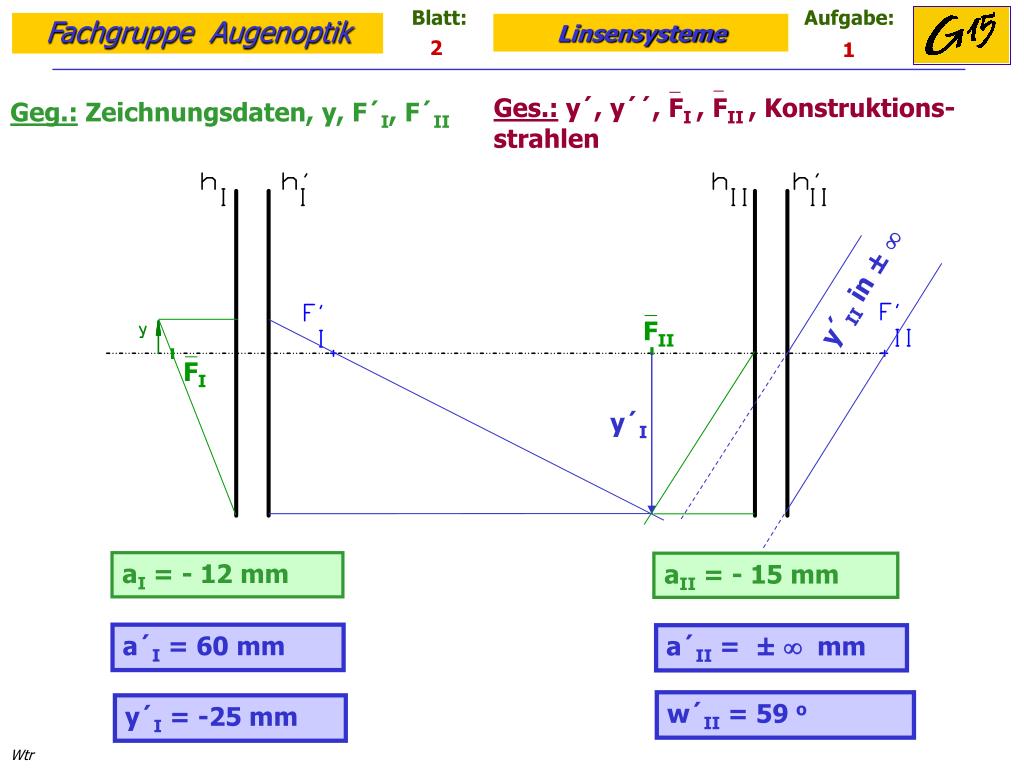

  5. 2 1 Ges.: y´, y´´, FI ,FII , Konstruktions-strahlen Geg.: Zeichnungsdaten, y, F´I, F´II y´II in ± ¥ FII FI y´I aI = - 12 mm aII = - 15 mm a´I = 60 mm a´II = ± ¥mm w´II = 59 o y´I = -25 mm

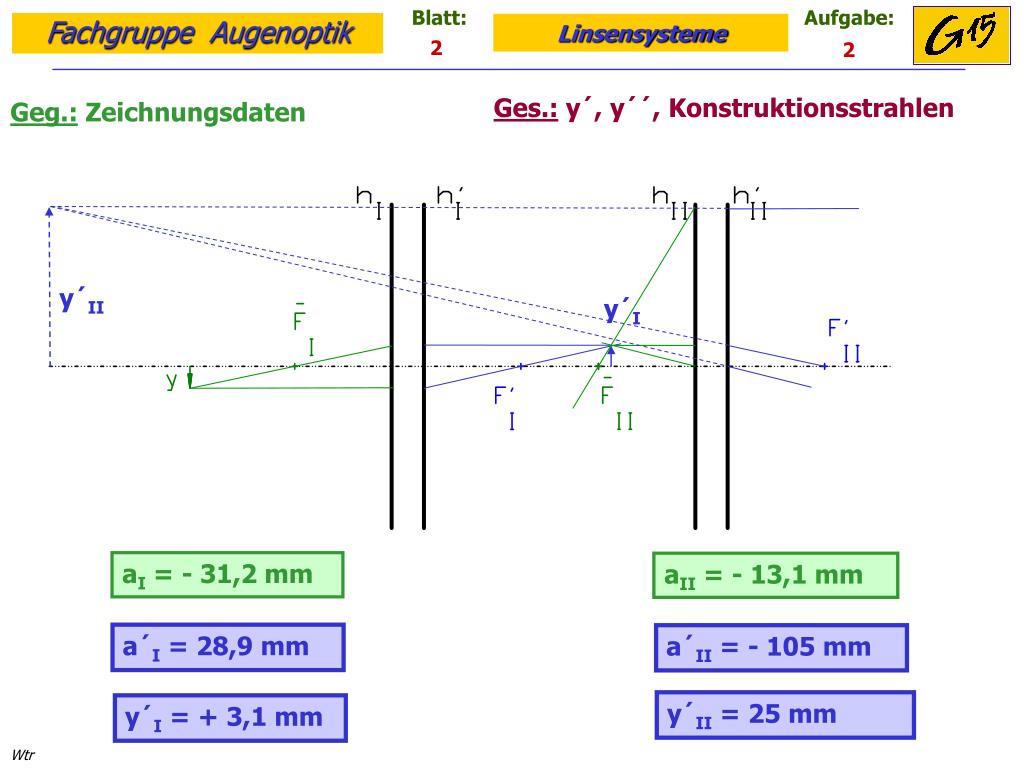

  6. 2 2 Ges.: y´, y´´, Konstruktionsstrahlen Geg.: Zeichnungsdaten y´II y´I aI = - 31,2 mm aII = - 13,1 mm a´I = 28,9 mm a´II = - 105 mm y´II = 25 mm y´I = + 3,1 mm

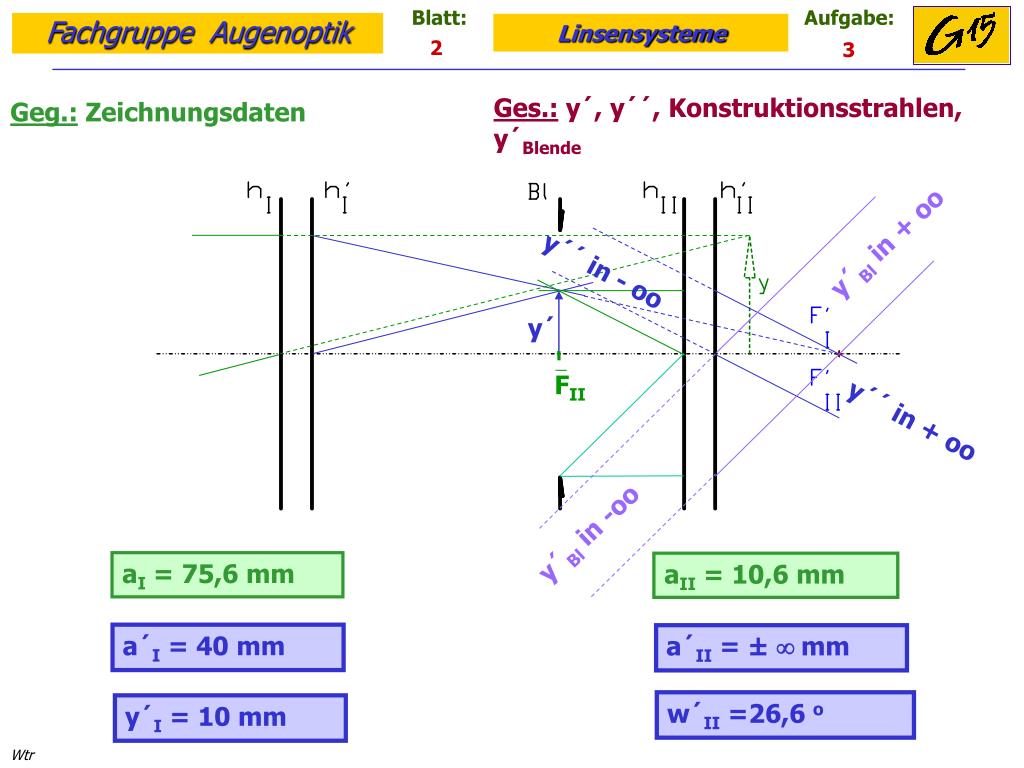

  7. 2 3 Ges.: y´, y´´, Konstruktionsstrahlen, y´Blende Geg.: Zeichnungsdaten y´Bl in + oo y´´ in - oo y´ FII y´´ in + oo y´Bl in -oo aI = 75,6 mm aII = 10,6 mm a´I = 40 mm a´II = ± ¥mm w´II =26,6 o y´I = 10 mm

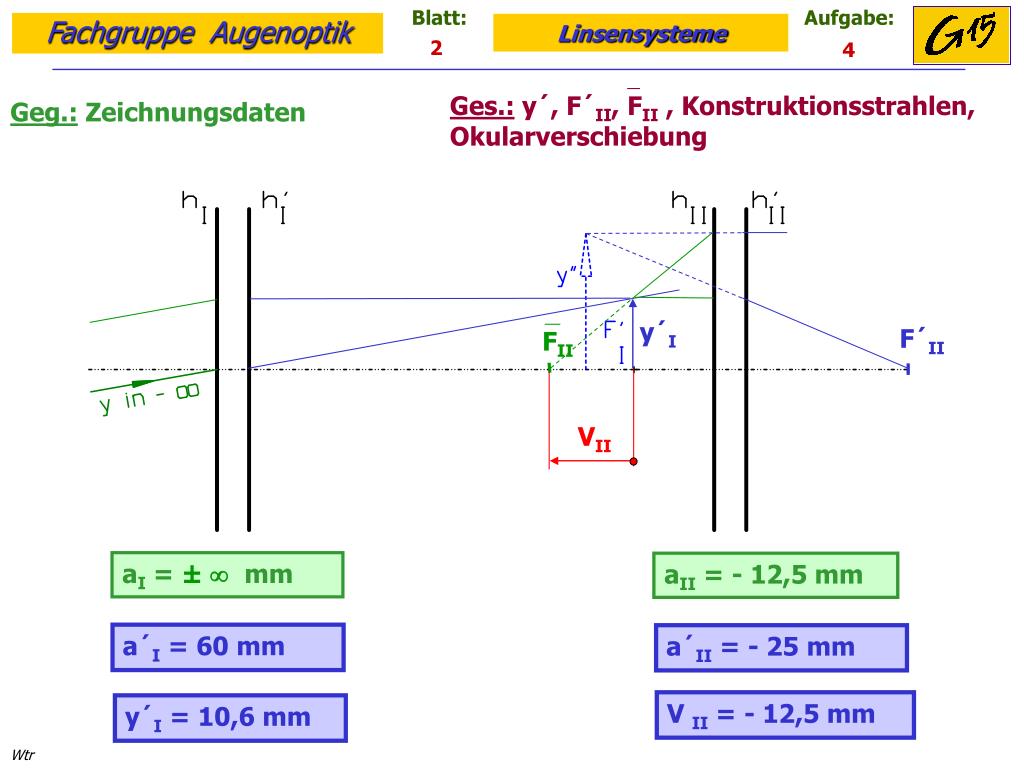

  8. 2 4 Ges.: y´, F´II, FII , Konstruktionsstrahlen, Okularverschiebung Geg.: Zeichnungsdaten y´I F´II FII VII aI = ± ¥mm aII = - 12,5 mm a´I = 60 mm a´II = - 25 mm V II = - 12,5 mm y´I = 10,6 mm

  9. 3 1 Ges.: y´. y´´, FII , Konstruktionsstrahlen Geg.: Zeichnungsdaten y´´in + oo y´ FII y´´in - oo aI = ± ¥mm aII = + 20 mm a´I = + 95 mm a´II = ± ¥ mm W´ II = 40 o y´I = + 16,8 mm

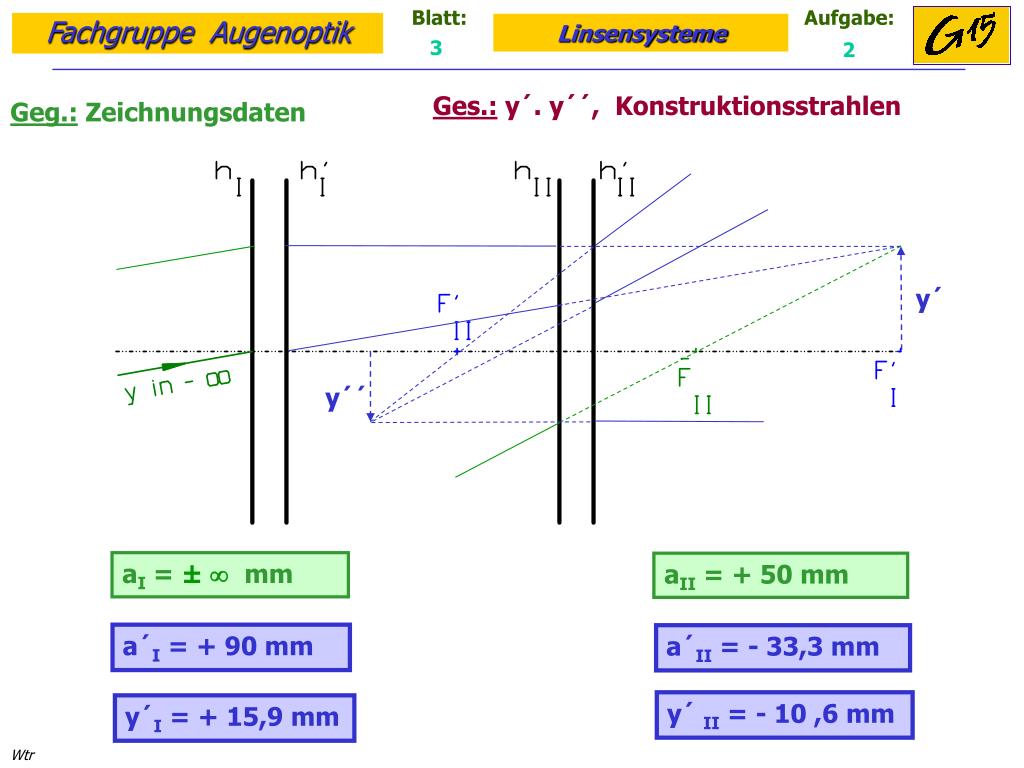

  10. 3 2 Ges.: y´. y´´, Konstruktionsstrahlen Geg.: Zeichnungsdaten y´ y´´ aI = ± ¥mm aII = + 50 mm a´I = + 90 mm a´II = - 33,3 mm y´ II = - 10 ,6 mm y´I = + 15,9 mm

  11. 3 3 Ges.: y´. y´´, Konstruktionsstrahlen Geg.: Zeichnungsdaten y´´ y´ F´II aI = ± ¥mm aII = + 21,2 mm a´I = + 61,2 mm a´II = + 40 mm y´II = + 20 ,4 mm y´I = + 10,8 mm

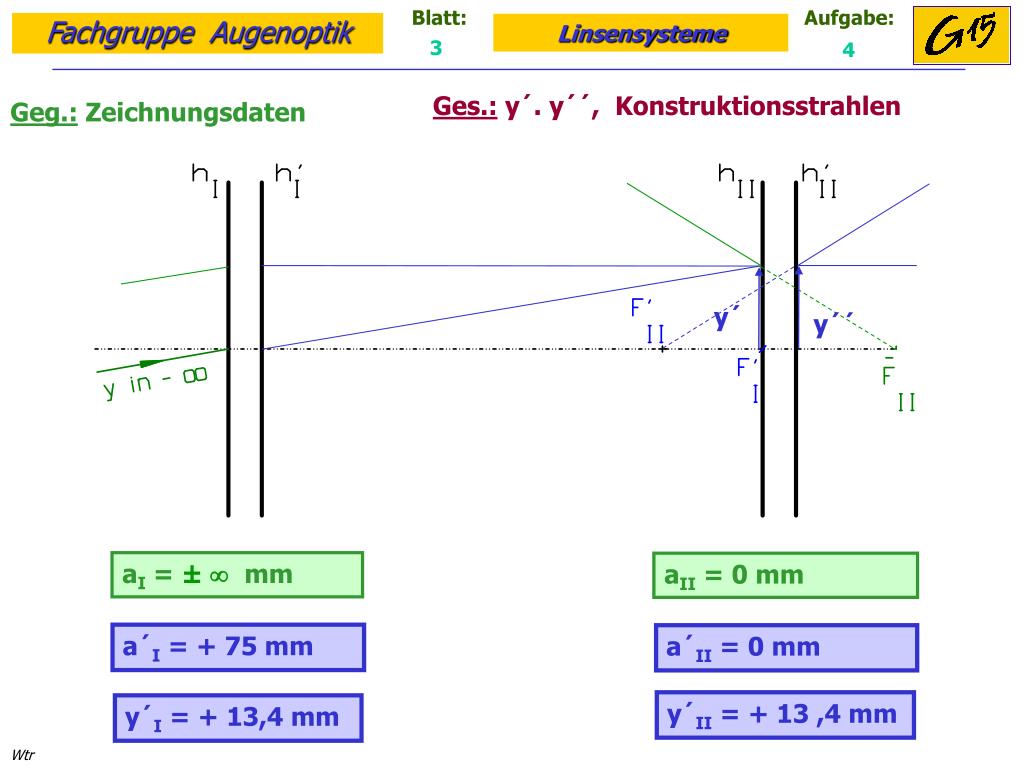

  12. 3 4 Ges.: y´. y´´, Konstruktionsstrahlen Geg.: Zeichnungsdaten y´ y´´ aI = ± ¥mm aII = 0 mm a´I = + 75 mm a´II = 0 mm y´II = + 13 ,4 mm y´I = + 13,4 mm

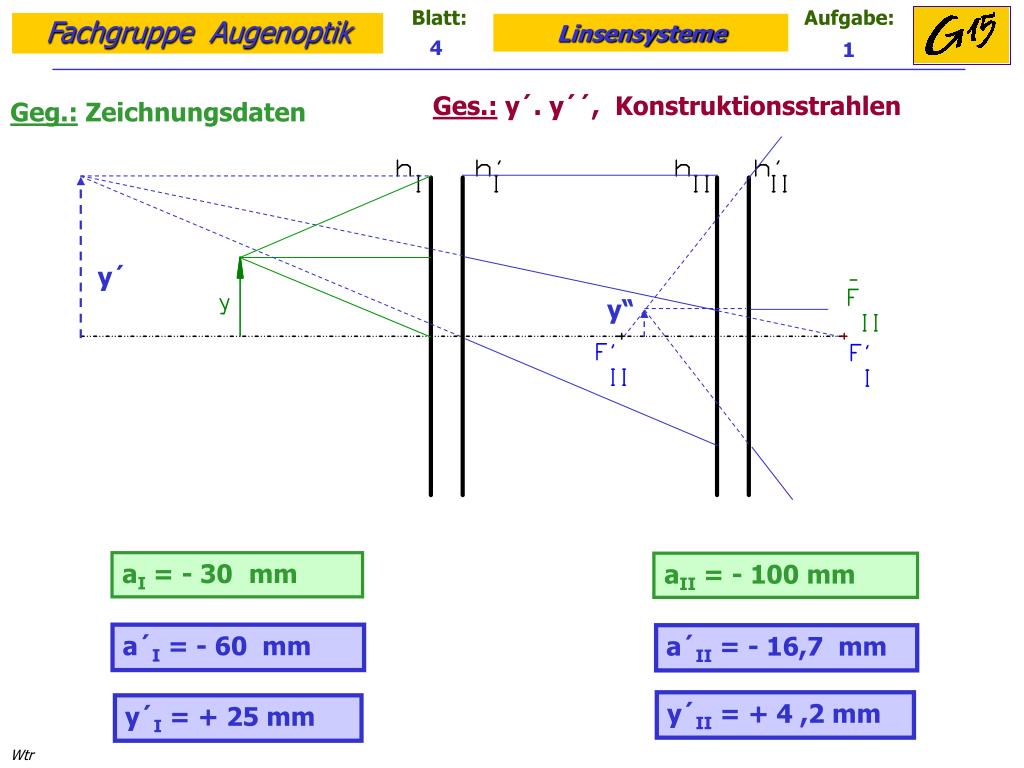

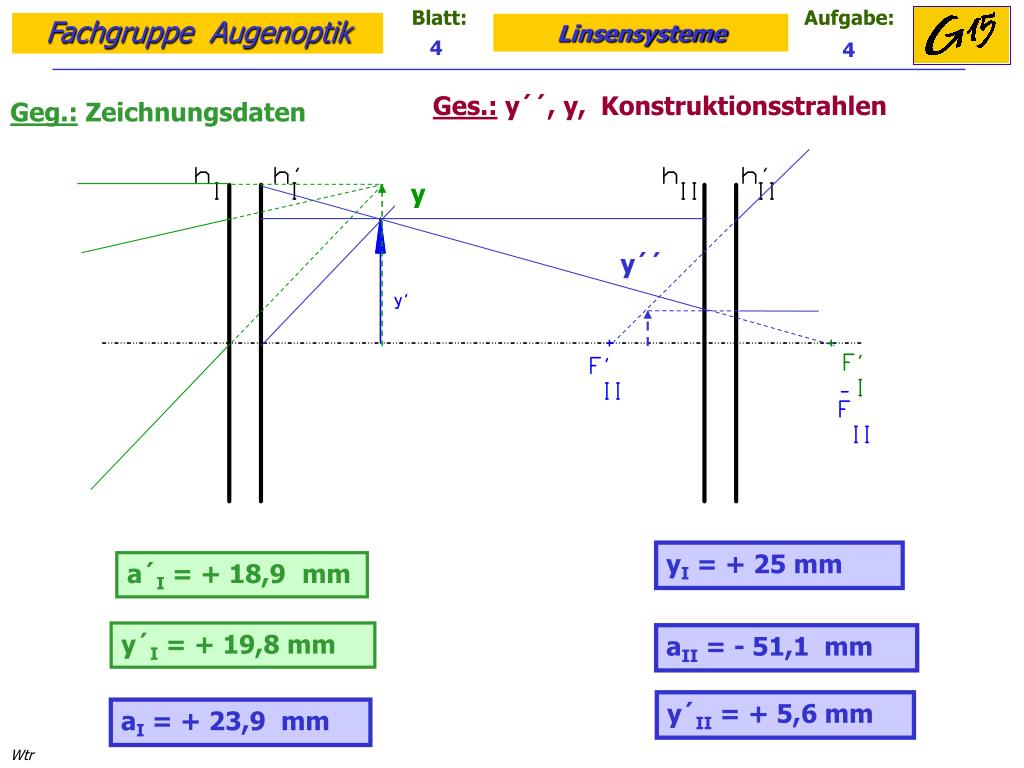

  13. 4 1 Ges.: y´. y´´, Konstruktionsstrahlen Geg.: Zeichnungsdaten y´ y“ aI = - 30mm aII = - 100 mm a´I = - 60 mm a´II = - 16,7 mm y´II = + 4 ,2 mm y´I = + 25 mm

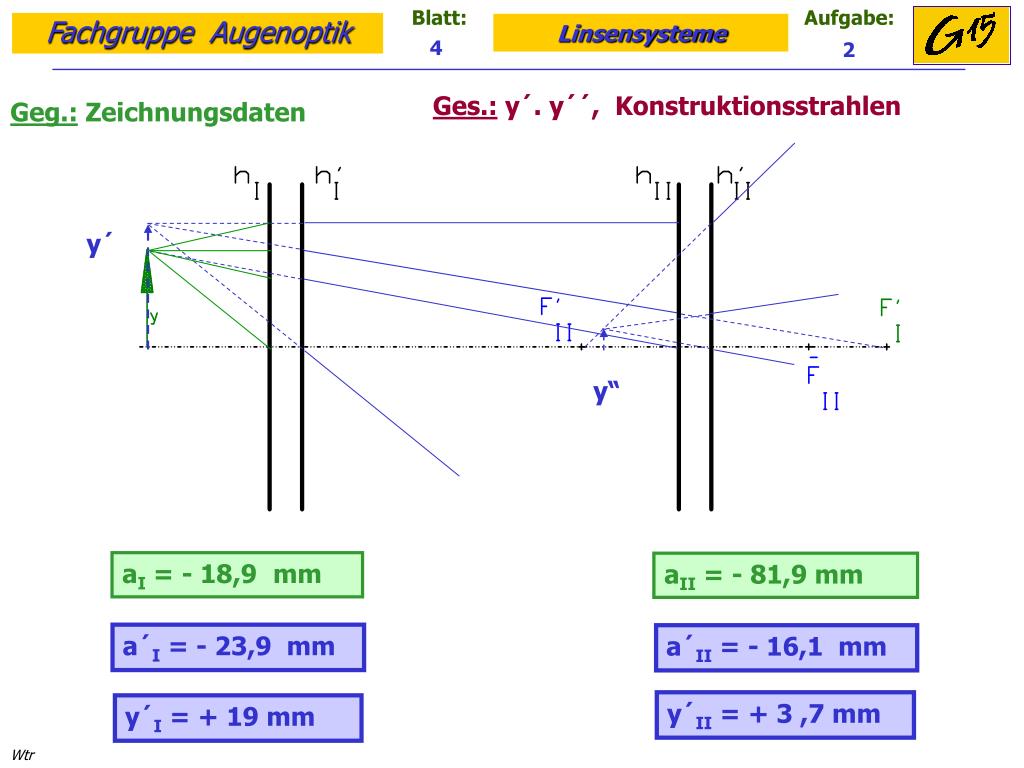

  14. 4 2 Ges.: y´. y´´, Konstruktionsstrahlen Geg.: Zeichnungsdaten y´ y“ aI = - 18,9mm aII = - 81,9 mm a´I = - 23,9 mm a´II = - 16,1 mm y´II = + 3 ,7 mm y´I = + 19 mm

  15. 4 3 Ges.: y´. y, Konstruktionsstrahlen Geg.: Zeichnungsdaten y´ y y´I = + 20 mm a´II = - 16mm y´II = + 4 mm aI = - 15 mm yI = + 15 mm aII = - 80 mm

  16. 4 4 Ges.: y´´, y, Konstruktionsstrahlen Geg.: Zeichnungsdaten y y´´ yI = + 25 mm a´I = + 18,9mm y´I = + 19,8 mm aII = - 51,1 mm y´II = + 5,6 mm aI = + 23,9 mm

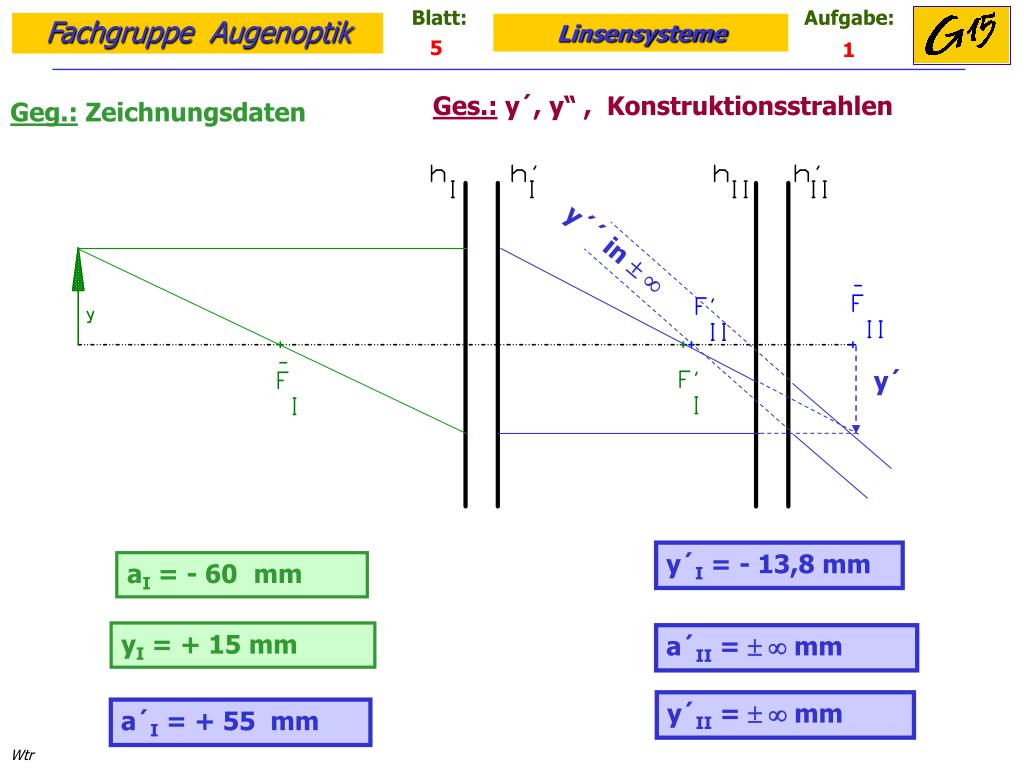

  17. 5 1 Ges.: y´, y“ , Konstruktionsstrahlen Geg.: Zeichnungsdaten y´´ in ± ¥ y´ y´I = - 13,8 mm aI = - 60mm yI = + 15 mm a´II = ± ¥ mm y´II = ± ¥ mm a´I = + 55 mm

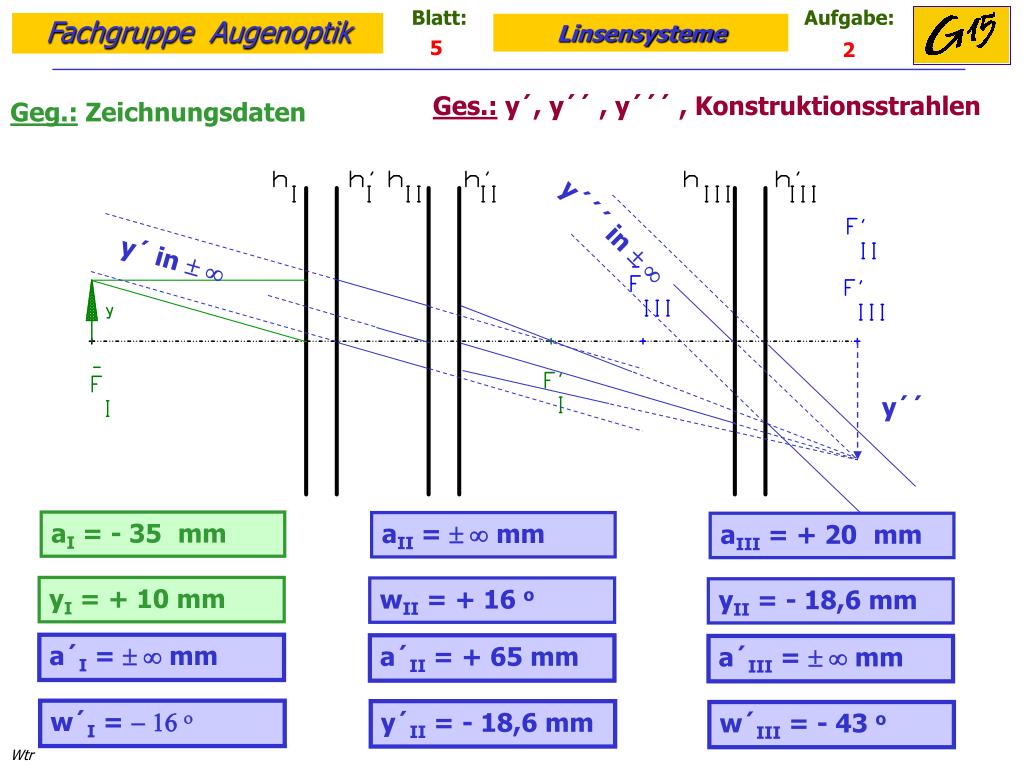

  18. 5 2 Ges.: y´, y´´ , y´´´ , Konstruktionsstrahlen Geg.: Zeichnungsdaten y´´´ in ± ¥ y´ in ± ¥ y´´ aI = - 35mm aII = ± ¥mm aIII = + 20mm yI = + 10 mm wII = + 16 o yII = - 18,6 mm a´I = ± ¥ mm a´II = + 65 mm a´III = ± ¥ mm w´I = - 16 o y´II = - 18,6 mm w´III = - 43 o

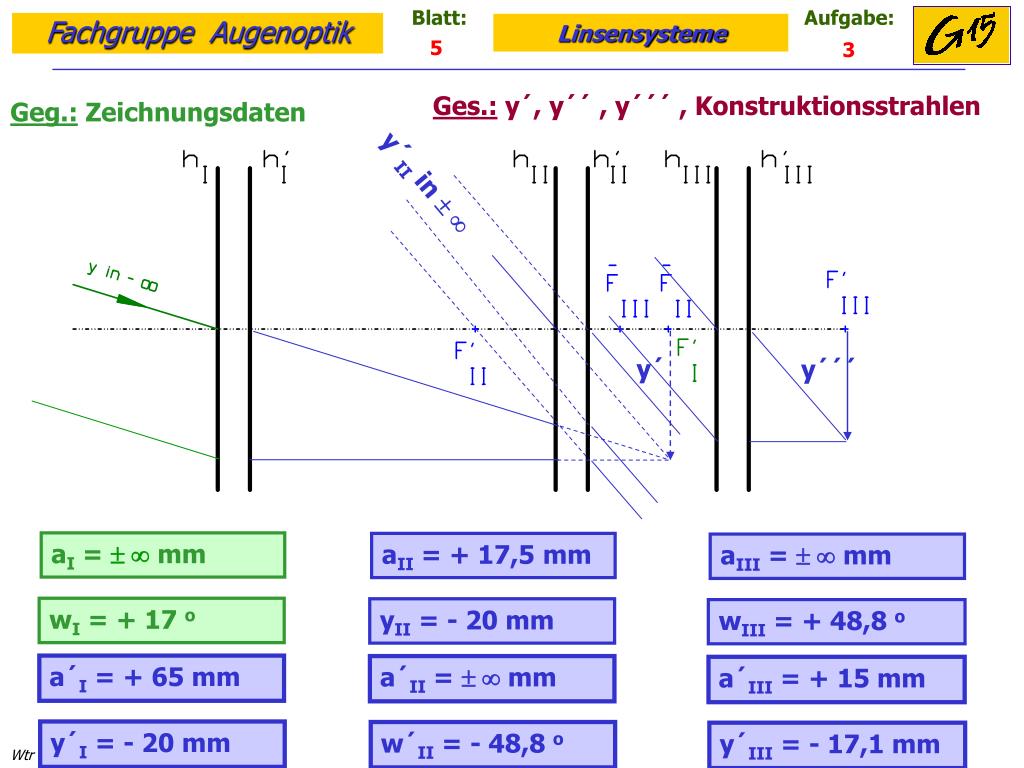

  19. 5 3 Ges.: y´, y´´ , y´´´ , Konstruktionsstrahlen Geg.: Zeichnungsdaten y´II in ± ¥ y´ y´´´ aI = ± ¥mm aII = + 17,5mm aIII = ± ¥mm wI = + 17 o yII = - 20 mm wIII = + 48,8 o a´I = + 65 mm a´II = ± ¥ mm a´III = + 15 mm y´I = - 20 mm w´II = - 48,8 o y´III = - 17,1 mm

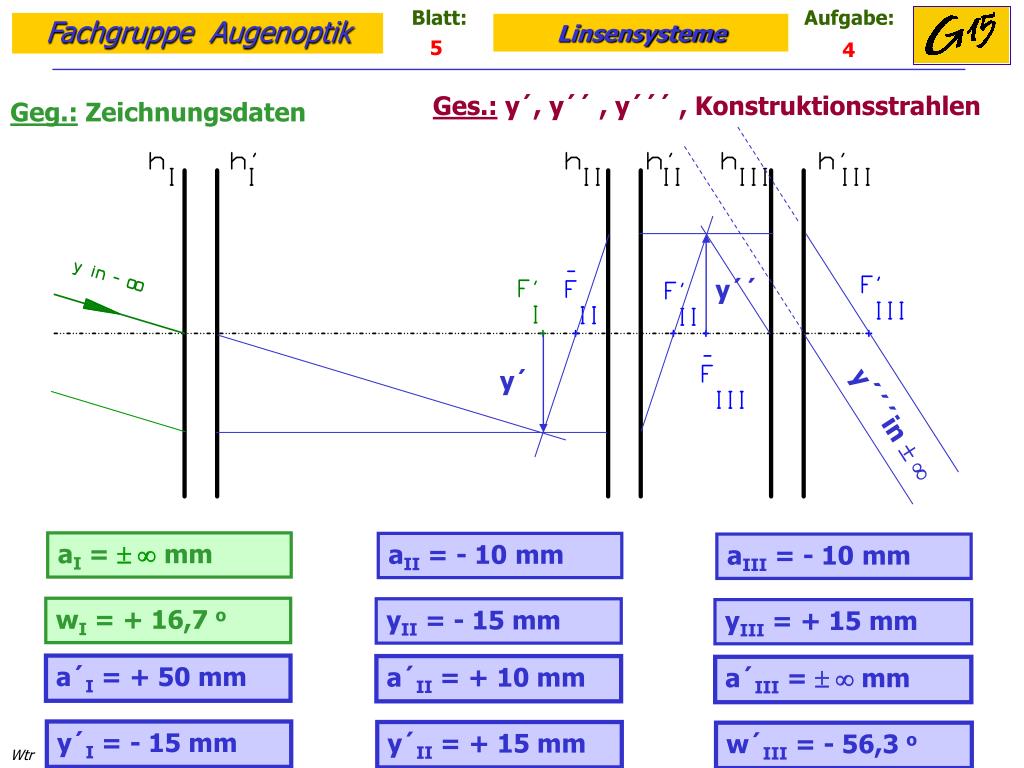

  20. 5 4 Ges.: y´, y´´ , y´´´ , Konstruktionsstrahlen Geg.: Zeichnungsdaten y´´ y´ y´´´in ± ¥ aI = ± ¥mm aII = - 10mm aIII = - 10mm wI = + 16,7 o yII = - 15 mm yIII = + 15 mm a´I = + 50 mm a´II = + 10 mm a´III = ± ¥ mm y´I = - 15 mm y´II = + 15 mm w´III = - 56,3 o
