湖南省试点示范项目林业基础数据 整合情况汇报

1. 湖南省试点示范项目林业基础数据整合情况汇报湖南省试点示范项目林业基础数据整合情况汇报 湖南省林业厅2010年12月27日

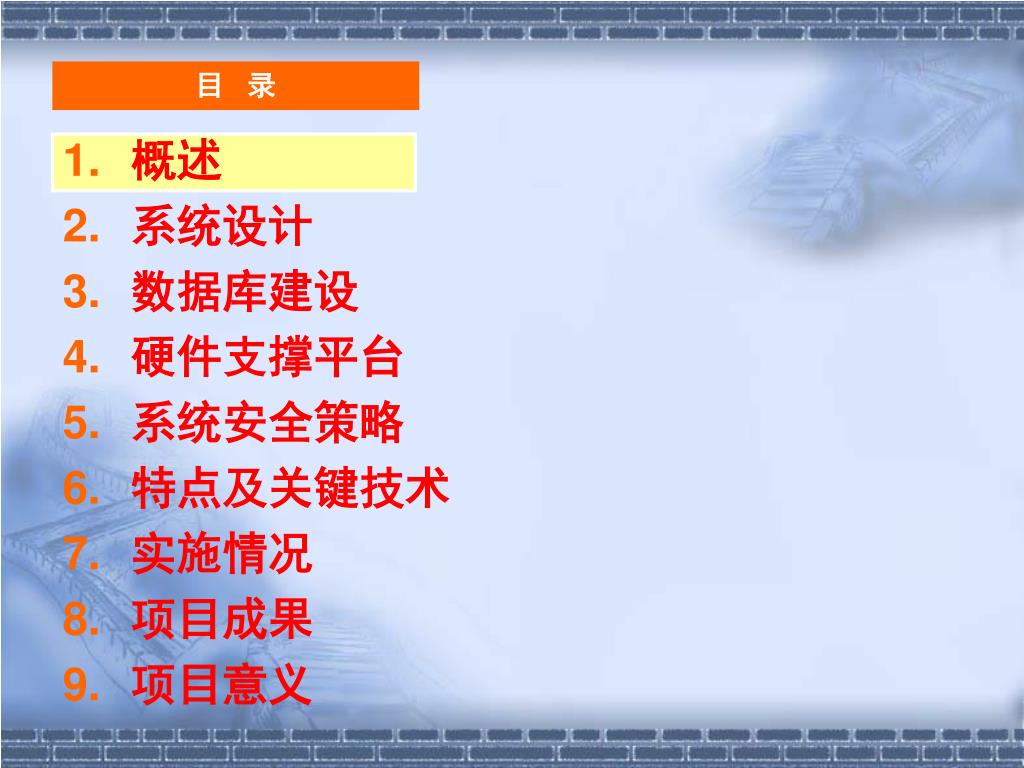

2. 目 录 • 概述 • 系统设计 • 数据库建设 • 硬件支撑平台 • 系统安全策略 • 特点及关键技术 • 实施情况 • 项目成果 • 项目意义

3. 一、概述 ——项目背景 • 贯彻落实科学发展观的具体体现 • 建设现代林业的必然要求 • 全国林业信息化示范省建设的主要内容 • 加强林业行业管理的重要手段

4. 一、概述 —— 项目目标 • 将各类林业专题（资源、防火、造林、病虫害、测土配方、林权等）信息整合，实现林业数据整合； • 以湖南林业基础数据库平台为基础，实现各类应用系统数据共享； • 实现各类林业数据实时在线更新，确保数据的实时性、唯一性、准确性； • 将各类林业基础数据落实到山头地块，为森林资源保护、科学造林、森林防火和病虫害防治等提供决策依据，为各级林业生产、管理与决策服务。

5. 目 录 • 概述 • 系统设计 • 数据库建设 • 硬件支撑平台 • 系统安全策略 • 特点及关键技术 • 实施情况 • 项目成果 • 项目意义

6. 二、系统设计 —— 设计原则 • 实用性 • 先进性 • 开放性 • 扩展性 • 网络化 • 标准化 • 现势性

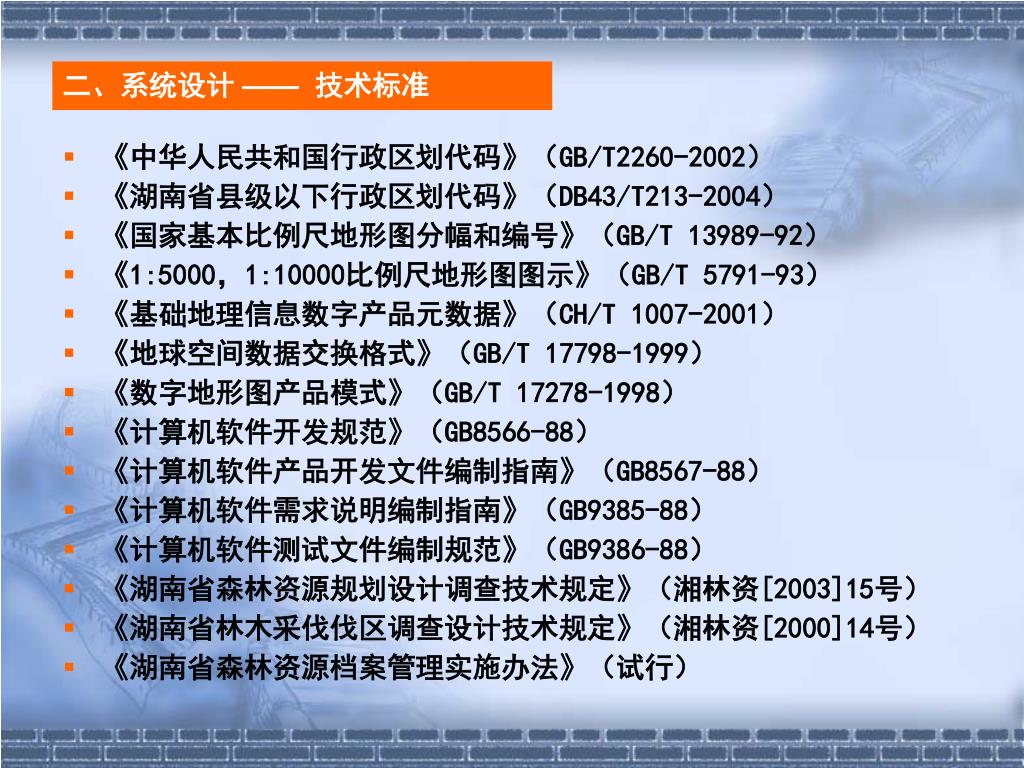

7. 二、系统设计 —— 技术标准 • 《中华人民共和国行政区划代码》（GB/T2260-2002） • 《湖南省县级以下行政区划代码》（DB43/T213-2004） • 《国家基本比例尺地形图分幅和编号》（GB/T 13989-92） • 《1:5000，1:10000比例尺地形图图示》（GB/T 5791-93） • 《基础地理信息数字产品元数据》（CH/T 1007-2001） • 《地球空间数据交换格式》（GB/T 17798-1999） • 《数字地形图产品模式》（GB/T 17278-1998） • 《计算机软件开发规范》（GB8566-88） • 《计算机软件产品开发文件编制指南》（GB8567-88） • 《计算机软件需求说明编制指南》（GB9385-88） • 《计算机软件测试文件编制规范》（GB9386-88） • 《湖南省森林资源规划设计调查技术规定》（湘林资[2003]15号） • 《湖南省林木采伐伐区调查设计技术规定》（湘林资[2000]14号） • 《湖南省森林资源档案管理实施办法》（试行）

8. 二、系统设计 —— 系统组成

9. 二、系统设计 —— 总体框架设计 • 空间数据管理平台：Oracle • 空间数据引擎：ArcSDE • 开发平台：ArcGIS • 运行模式：C/S、B/S集成 • 开发语言：C#、C++、 java、JavaScript

10. 目 录 • 概述 • 系统设计 • 数据库建设 • 硬件支撑平台 • 系统安全策略 • 特点及关键技术 • 实施情况 • 项目成果 • 项目意义

11. GEODATABASE 三、数据库建设 —— 总体结构 • Oracle • ArcSDE

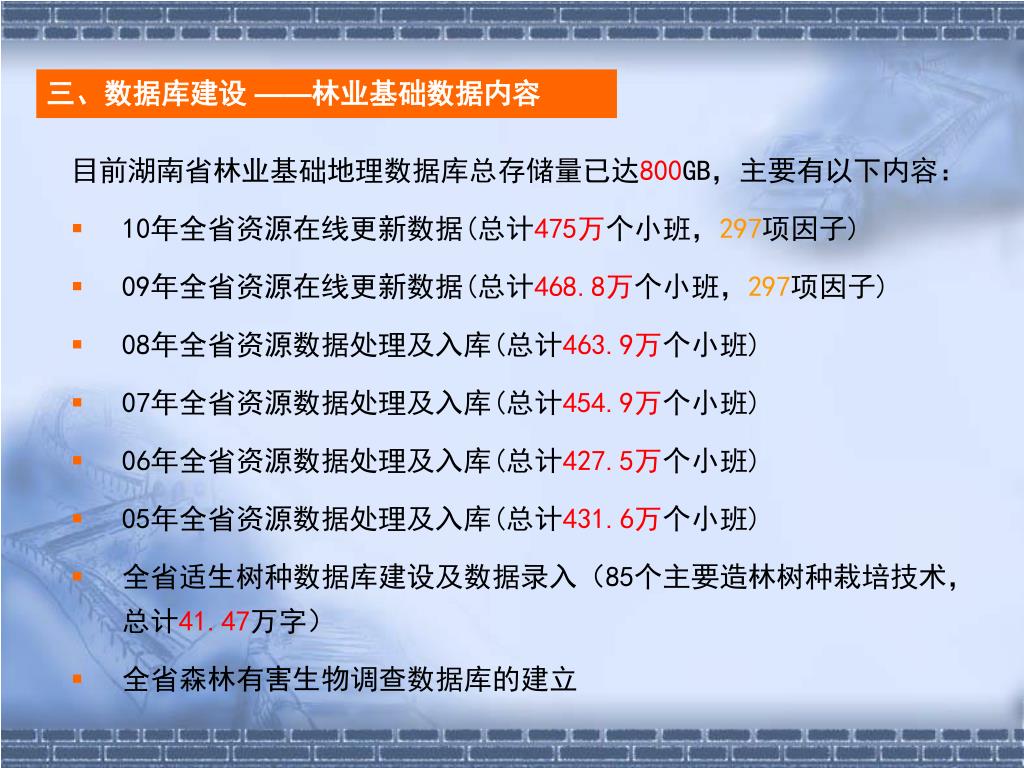

12. 三、数据库建设 ——林业基础数据内容 目前湖南省林业基础地理数据库总存储量已达800GB，主要有以下内容： • 10年全省资源在线更新数据(总计475万个小班，297项因子) • 09年全省资源在线更新数据(总计468.8万个小班，297项因子) • 08年全省资源数据处理及入库(总计463.9万个小班) • 07年全省资源数据处理及入库(总计454.9万个小班) • 06年全省资源数据处理及入库(总计427.5万个小班) • 05年全省资源数据处理及入库(总计431.6万个小班) • 全省适生树种数据库建设及数据录入（85个主要造林树种栽培技术，总计41.47万字） • 全省森林有害生物调查数据库的建立

13. 三、数据库建设 ——基础地理数据内容 • 全省范围1:400万DLG（1幅） • 全省范围1:25万DLG、DEM(27幅) • 全省范围1:5万DLG、DEM(555幅) • 全省范围1:1万DRG(7814幅) • 全省TM遥感影像(27幅) • 全省土壤肥力、气象气候因子（5000余个）

14. 目 录 • 概述 • 系统设计 • 数据库建设 • 硬件支撑平台 • 系统安全策略 • 特点及关键技术 • 实施情况 • 项目成果 • 项目意义

15. 四、硬件支撑平台 —— 数据中心拓扑图

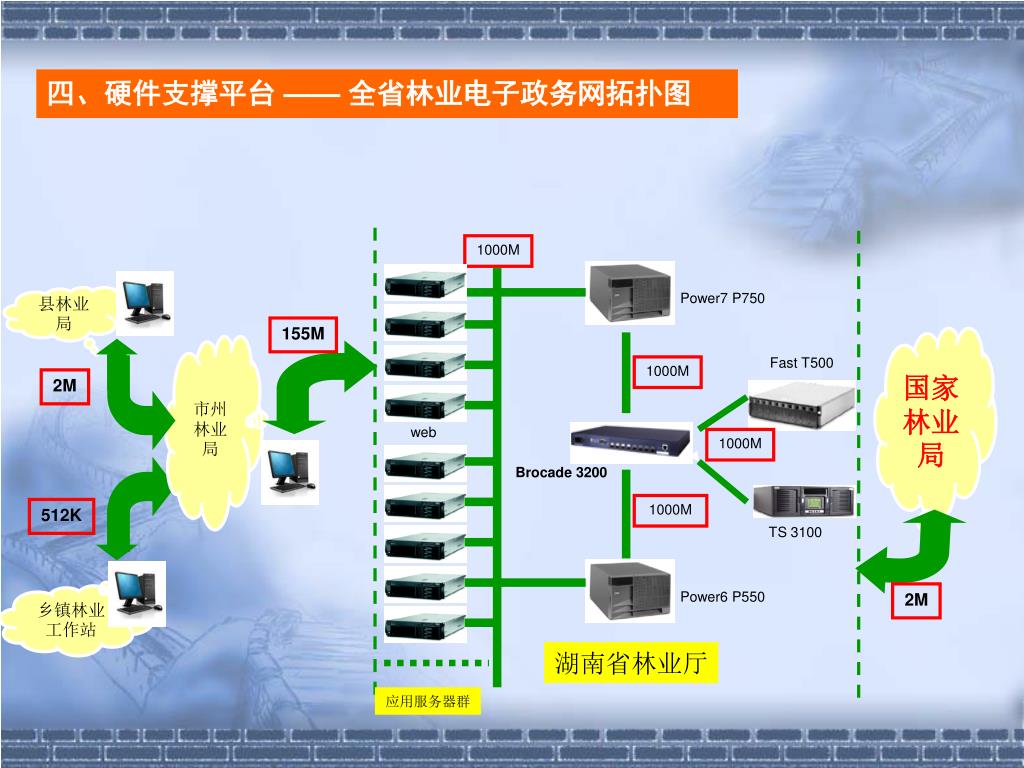

16. 四、硬件支撑平台 —— 全省林业电子政务网拓扑图 1000M Power7 P750 县林业局 155M 国家林业局 市州林业局 Fast T500 1000M 2M web 1000M Brocade 3200 1000M 512K TS 3100 Power6 P550 2M 乡镇林业工作站 湖南省林业厅 应用服务器群

17. 目 录 • 概述 • 系统设计 • 数据库建设 • 硬件支撑平台 • 系统安全策略 • 特点及关键技术 • 实施情况 • 项目成果 • 项目意义

18. 五、系统安全策略 • 数据库本身安全策略 数据库用户权限以及数据库本身提供的安全机制 • 应用系统级安全策略 用户管理 权限打包与分配 数据审核管理 系统日志监控 • 数据备份 数据库按照备份方案定期备份 应用系统归档备份

19. 目 录 • 概述 • 系统设计 • 数据库建设 • 硬件支撑平台 • 系统安全策略 • 特点及关键技术 • 实施情况 • 项目成果 • 项目意义

20. 六、特点及关键技术 —— 系统特点 • 多尺度、多数据源海量空间数据的存储与管理 • 林业专题数据整合 • 林业专题数据动态扩展与维护 • 林业专题数据的实时共享 • 高效的林业专题数据多用户并发访问与维护 • 多环节、多层次的林业专题数据质量保障 • 与湖南林业电子政务网的无缝集成 • 自定义林业专题统计报表

21. 六、特点及关键技术 —— 多尺度、多数源海量数据存储与管理 • 多尺度—— 1:1万；1:5万；1:25万；1:400万等不同比例尺数据。 • 多数据源—— 林业专题数据；基础地理矢量数据；遥感影像数据；栅格地形图数据等。 • 海量数据—— 数据总量已达800GB。

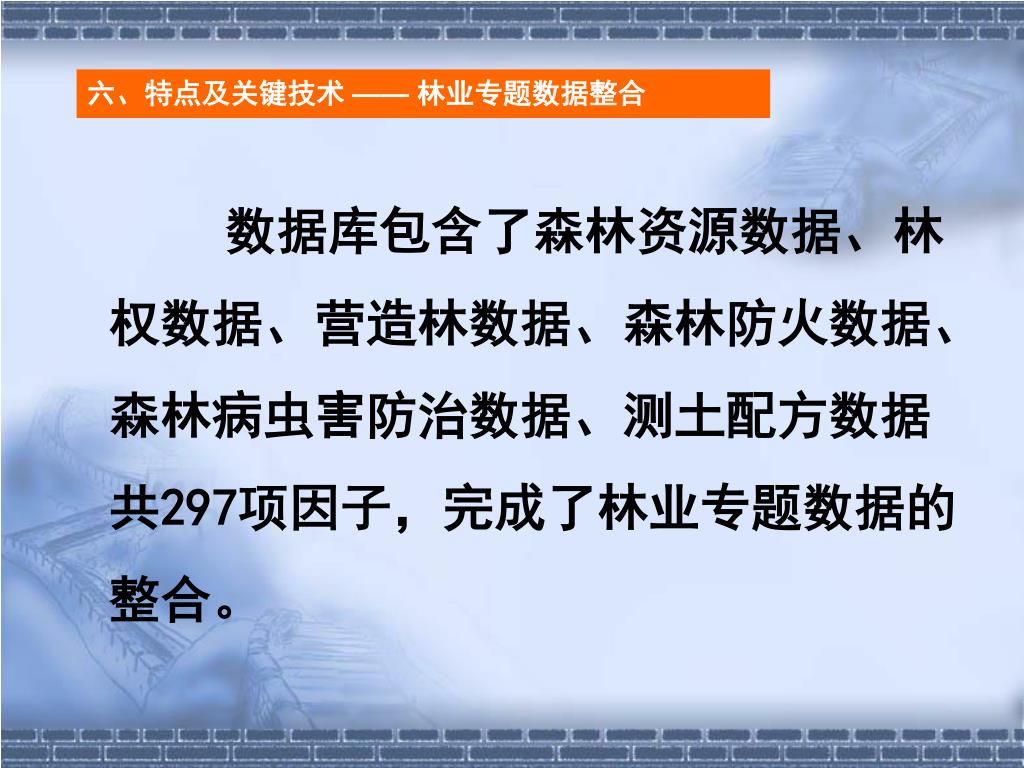

22. 六、特点及关键技术 —— 林业专题数据整合 数据库包含了森林资源数据、林权数据、营造林数据、森林防火数据、森林病虫害防治数据、测土配方数据共297项因子，完成了林业专题数据的整合。

23. 六、特点及关键技术 —— 林业专题的动态扩展与维护 维护林业专题数据结构；动态调整林业专题结构中各专题系统的维护字段和使用字段。

24. 1 1 1 1 2 2 2 2 六、特点及关键技术 —— 林业专题数据实时共享 • 数据修改后立即存储到省厅数据库； • 在林木基础数据核查系统中更新的基本属性字段，在其他专题系统中可查看到其更新结果，反之亦然； • A用户更新保存后，B用户能立即看到A用户更新后的内容。 ArcSDE ODBC/ADO 专题系统A 专题系统B 专题系统C 数据库

25. 专题系统 专题系统 专题系统 2-3秒 2-3秒 2-3秒 2-3秒 服务器 2-3秒 专题系统 专题系统 2-3秒 2-3秒 2-3秒 专题系统 专题系统 专题系统 六、特点及关键技术 —— 多用户并发访问与维护 • 支持大数据量、多用户的并发数据访问与修改； • 单要素属性修改保存无延迟； • 空间数据编辑结果的快速保存。

26. 六、特点及关键技术 —— 多环节、多层次质量保障 • 逻辑规则自定义； • 多环节：图形检查、属性检查、小班号检查； • 多层次：数据录入、数据保存、数据审核。

27. 六、特点及关键技术 —— 与湖南林业电子政务网无缝集成 • 全省林业系统的授权用户均可使用电子政务网的用户帐号和密码，通过湖南林业电子政务网主页登录。

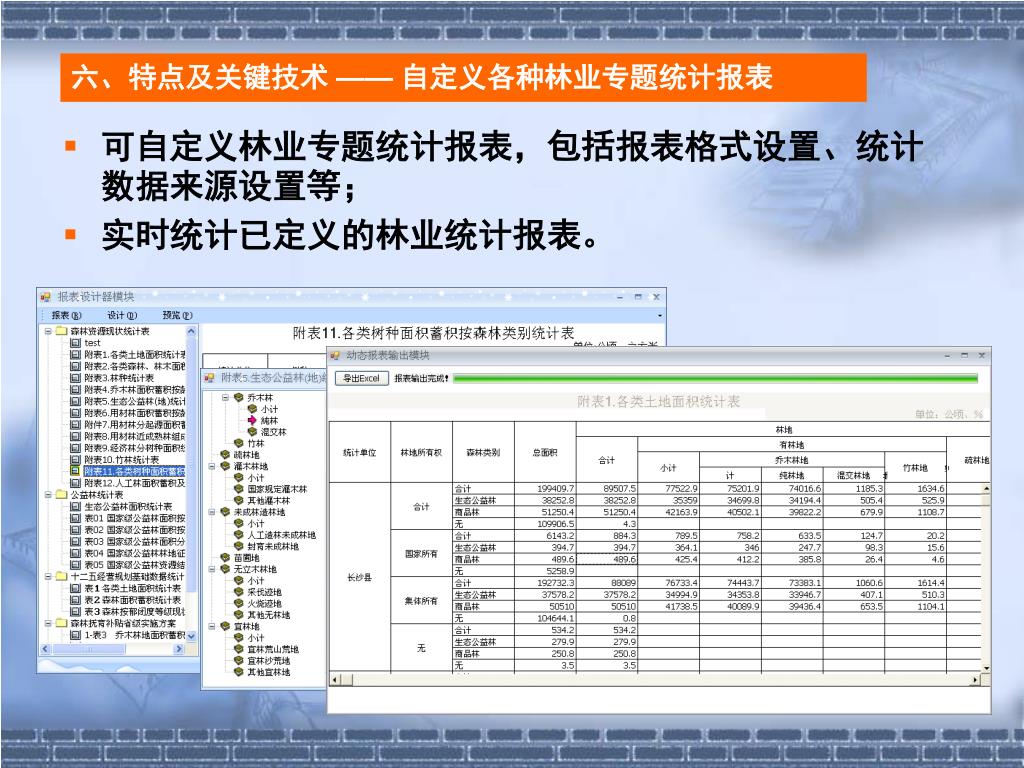

28. 六、特点及关键技术 —— 自定义各种林业专题统计报表 • 可自定义林业专题统计报表，包括报表格式设置、统计数据来源设置等； • 实时统计已定义的林业统计报表。

29. 六、特点及关键技术 —— 关键技术 • 基于SOA的地图服务发布技术 • 海量空间数据的高效存储管理 • 多用户网络并发访问 • 空间数据的在线更新技术

30. 六、特点及关键技术 —— 基于SOA的地图服务发布技术 • 客户端通过发布的地图服务访问数据，避免与数据库的直接交互，增强数据的安全性。 • 数据共享方式转变为服务共享方式

31. 归档历史数据库 归档历史数据库 归档历史数据库 归档历史数据库 最新动态数据库 六、特点及关键技术 —— 海量空间数据的高效存储管理 • 对林业专题数据进行定期归档处理，历史数据与最新数据分开存储，提高最新数据请求的响应速度。 林业基础数据库

32. 专题系统A 历史数据 最新数据 专题系统B 六、特点及关键技术 —— 多用户网络并发访问 • 属性数据与空间图形数据采用不同的数据存储及编辑机制，保证了不同系统用户、以及同一系统不同用户的并行操作，提高数据操作效率，避免了数据的覆盖问题。 ArcSDE ODBC/ADO

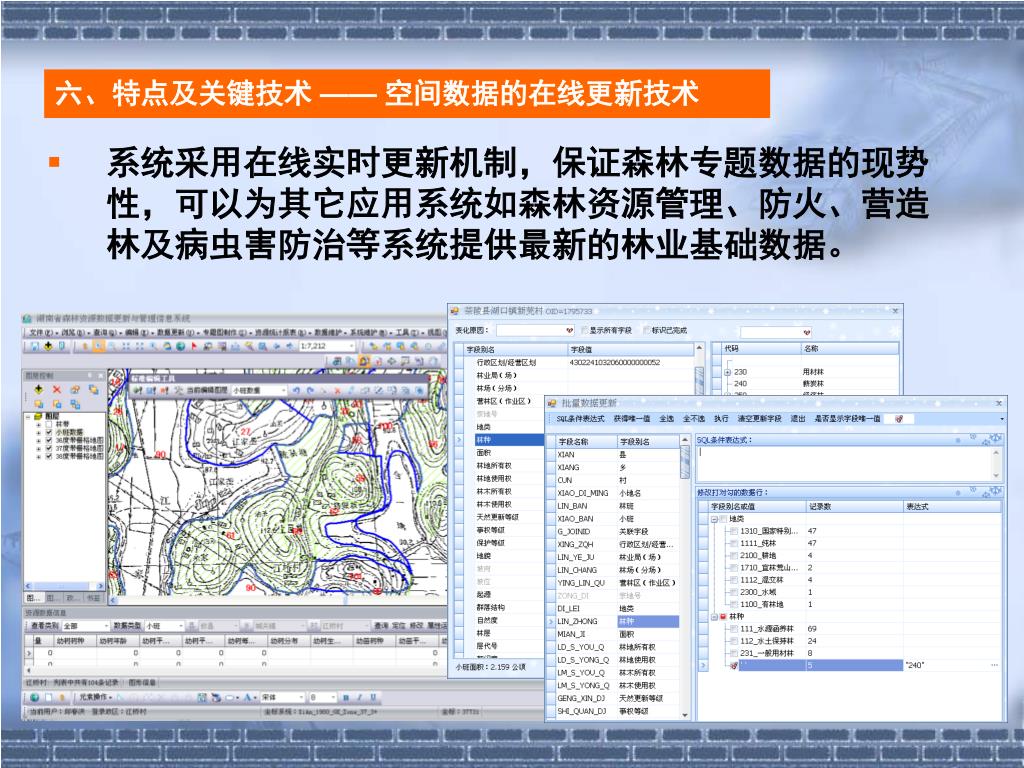

33. 六、特点及关键技术 —— 空间数据的在线更新技术 • 系统采用在线实时更新机制，保证森林专题数据的现势性，可以为其它应用系统如森林资源管理、防火、营造林及病虫害防治等系统提供最新的林业基础数据。

34. 目 录 • 概述 • 系统设计 • 数据库建设 • 硬件支撑平台 • 系统安全策略 • 特点及关键技术 • 实施情况 • 项目成果 • 项目意义

35. 七、实施情况 —— 项目组织结构

36. 七、实施情况 —— 项目进度

37. 七、实施情况 —— 质量保障措施 • 质量保证标准依据 • ISO9001:2000（GB/T19001－2000） • 质量保证活动 • 独立的质量保证小组 • 例行的软件复审工作 • 软件偏差跟踪 • 计划跟踪与控制 • 质量保证文档 • 软件开发规范文档 • 项目工程规范文档 • 用户培训规范文档 • 文档制作规范文档

38. 目 录 • 概述 • 系统设计 • 数据库建设 • 硬件支撑平台 • 系统安全策略 • 特点及关键技术 • 实施情况 • 项目成果 • 项目意义

39. 八、项目成果 —— 数据标准 • 建立了全省林业基础数据库数据结构标准 • 包括森林资源、林权、营造林、森林防火、森林病虫害防治、测土配方共6个专题297个因子

40. 八、项目成果 ——建立四大应用系统 • 湖南省森林资源数据更新系统 • 湖南省林业基础数据核查系统 • 湖南省森林有害生物调查数据采录系统 • 湖南省林木测土配方信息查询系统

41. 八、项目成果 ——设计文档之一 • 《湖南省林木测土配方基础平台总体设计说明书》； • 《湖南省林木测土配方基础平台项目实施方案》； • 《湖南省林木测土配方基础平台编程规范》； • 《湖南省林木测土配方信息查询系统需求分析说明书》； • 《湖南省林木测土配方信息查询系统功能设计说明书》； • 《湖南省林木测土配方信息查询系统详细设计说明书》 ； • 《湖南省林木测土配方信息查询系统用户手册》 ； • 《湖南省森林资源数据更新系统需求分析说明书》； • 《湖南省森林资源数据更新系统需求功能设计说明书》； • 《湖南省森林资源数据更新系统需求详细设计说明书》； • 《湖南省森林资源数据更新系统需求用户手册》； • 《湖南省林木测土配方基础数据核查系统需求分析说明书》； • 《湖南省林木测土配方基础数据核查系统功能设计说明书》； • 《湖南省林木测土配方基础数据核查系统详细设计说明书》； • 《湖南省林木测土配方基础数据核查系统用户手册》；

42. 八、项目成果 ——设计文档之二 • 《湖南省林木测土配方基础数据核查系统用户手册》； • 《湖南省森林有害生物调查数据采录系统需求分析说明书》 ； • 《湖南省森林有害生物调查数据采录系统功能设计说明书》； • 《湖南省森林有害生物调查数据采录系统详细设计说明书》； • 《湖南省森林有害生物调查数据采录系统用户手册》； • 《湖南省林木测土配方基础平台数据字典》； • 《湖南省林木测土配方基础平台数据库设计说明书》； • 《湖南省林木测土配方基础平台数据库接口说明书》； • 《湖南省林木测土配方基础平台测试计划》； • 《湖南省林木测土配方基础平台测试分析报告》； • 《湖南省林木测土配方基础平台培训大纲》； • 《湖南省林木测土配方基础平台开发总结报告》。

43. 目 录 • 概述 • 系统设计 • 数据库建设 • 硬件支撑平台 • 系统安全策略 • 特点及关键技术 • 实施情况 • 项目成果 • 项目意义

44. 九、项目意义之一 通过引入当前最先进的SOA架构概念，建立了各类数据共享机制，完成了全省从森林资源、营造林、森林防火、有害生物防治到适地适树各个环节数据的整合。数据库的属性因子从70多项扩充到297个。完全达到了资源共享，减少重复建设的目的；

45. 九、项目意义之二 将全省各项基础林业资源数据落实到了山头地块，实现了对森林资源数据的动态管理，确保了林业基础数据的实时性、一致性、准确性，最大限度地减少了人为干预与数据的误差，为形成对三个系统和一个多样性的全面有效监管，为建立现代林业管理制度奠定了坚实的基础。

46. 九、项目意义之三 • 摸清了全省的林业“家底”。通过对全省480多万森林资源小班近8000万气候、肥力和立地因子的核查，现在各项林业基础数据通过点击网络即一目了然，为科学造林，科学决策提供了有力的依据； • 通过林木测土配方基础数据核查工作的开展，实质上在全省开展了一次广泛、深入的林业科技知识教育，极大地提高了全省林业科技人员的业务素质。

47. 谢 谢 ！
