單元十：單相串接式整流器 - 變流器

單元十：單相串接式整流器 - 變流器. 學習內容. 三臂式轉換器工作原理. 整流 - 變流器模型推導. 電流控制原理. 瞬時電壓控制原理. 直流電壓控制原理. ~. Inverter. Rectifier. REC-arm. INV-arm. Load. Load. C d1. ~. +. I s. Charger. B. C. L. L. +. -. +. C d2. V s. C o. -. -. N. DC/DC. 單相串接式整流器 - 變流器之用途. UPS. 最常採用之電路架構 - 半橋式. 電路簡單、便宜

missy
Download Presentation

單元十：單相串接式整流器 - 變流器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

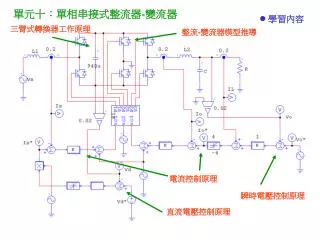

  1. 單元十：單相串接式整流器-變流器 • 學習內容 三臂式轉換器工作原理 整流-變流器模型推導 電流控制原理 瞬時電壓控制原理 直流電壓控制原理

  2. ~ Inverter Rectifier REC-arm INV-arm Load Load Cd1 ~ + Is Charger B C L L + - + Cd2 Vs Co - - N DC/DC 單相串接式整流器-變流器之用途 • UPS • 最常採用之電路架構-半橋式 • 電路簡單、便宜 • 二分壓電容有電壓不平衡之問題需克服

  3. ~ Load 三臂式串接式整流器-變流器模型之推導(本實驗方法) COM-arm INV-arm REC-arm + IC Is C B L A L Cd + - + Vs Co - - N Let (i =A, B or C) 中間臂採用同步PWM方式切換

  4. 相量圖 變流側之相量圖 降壓模式 整流側之相量圖 jwLIC Vo(<Vs) Vs IA is in phase with -Vs Vs jwLIA 升壓模式 jwLIC Vo(>Vs) Vs

  5. kpwm k1 -1 整流器部之控制架構 vconB vd Vff - + - - IA vconA + + + + + Gv - Power circuit iA sint sine-wave generator 電流迴路響應 (設計請參見單相變流器)

  6. 將造成直流電壓有二次漣波 整流器電壓迴路模型推導 • 在單位輸入功因下之等校電路 與單級電路不同，雙級電路整流器直流側可以一電容代表，不包含電阻 IA + Vd - Rectifier Cd Pac Pdc • 將電流源反應至DC側之等校電路 + Vd - C

  7. + - 80 loop response 60 40 PI 20 z p f(Hz) 0dB ripple attenuation -20 PI -40 整流器電壓迴路響應 電壓控制器設計 (設計請參見單相整流器)

  8. k2 變流器部之控制架構 kv Vo/2 vo vfI - + - Vo + vconC + + + + + k3 k2 - + - iC Power circuit Current Controller iL Voltage Controller 電流迴路響應 IL 設計電壓迴路之簡化方塊 IL ks 電壓迴路響應 iL Current loop + Icap iC IC + + + 1 1/ks Vo + - vo kv (設計請參見單相變流器)

  9. Simulink 模擬

  10. 模擬結果

  11. 實驗系統之量化設計 系統參數 整流器電壓迴路設計 選擇p=180rad/s, z=30rad/s 令 中間臂 電流迴路設計(變流及整流器) 變流器電壓迴路設計 uv = 300Hz = 1885 rad/s

  12. 電路連接及設定 3f-Inverter Load Input Power AD6 AD8 AD3 DA3 DA2 DA1 PC AD1 AD5 AD2 50W 55Vrms PCI-6025E A/D [1 2 3 5 6 8] SW1 SW2 SW3 SW4 ON

  13. Simulink方塊連接

  14. 量測波形 (PC)

  15. 量測波形 (示波器)
