  1. 索佳超级测量机器人 SRX 土木八班 常沙 20110101535

  2. 索佳超级测量机器人是由日本索佳sokia公司制造的，市场价格30万以上。索佳超级测量机器人是由日本索佳sokia公司制造的，市场价格30万以上。 S：Sokkia、Superior R：Robotic, RED-tech EX, Revolution X：RED-tech EX, Extreme

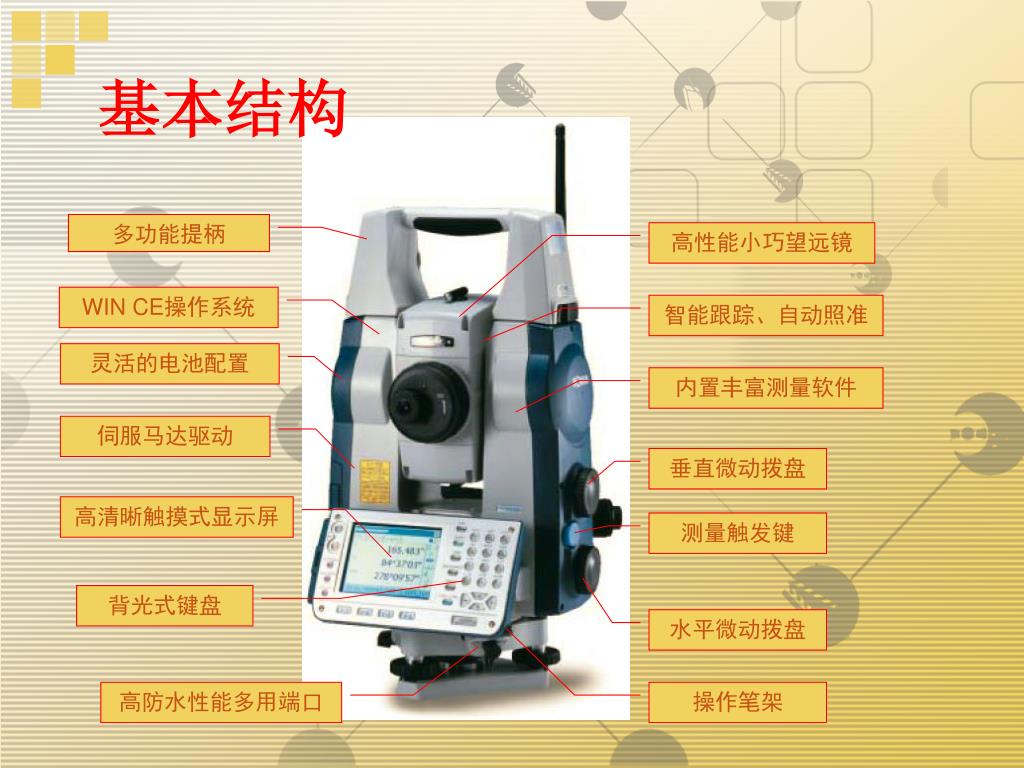

  3. 基本结构 多功能提柄 高性能小巧望远镜 WIN CE操作系统 智能跟踪、自动照准 灵活的电池配置 内置丰富测量软件 伺服马达驱动 垂直微动拨盘 高清晰触摸式显示屏 测量触发键 背光式键盘 水平微动拨盘 高防水性能多用端口 操作笔架

  4. 工作原理 系统 由索佳新一代全站仪SRX和索佳超级目标捕捉系统组成该。超级目标捕捉系统由镜站端可发射扇形光束的RC遥控器和测站端SRX系列全站仪上的光束探 测器组成；

  5. 光束探测器能敏锐地感知RC遥控器所发出的瞬间光信号，并驱动全站仪快速地指 向目标，对目标进行精确照 准和测量。系统内置智能方 向传感器可以判别和锁定指 定目标，实现对目标的智能跟踪。超级目标捕捉系统驱动全站仪快速 照准棱镜所在方位， 并对目标实施 高精度的自动照准和测量。超级目标捕捉系统能够驱动全站仪自动照准和锁定目标棱镜，测量过程中移动棱镜时即使出现影响目标 通视的障碍物（如建筑、树木、汽车等物体），仪器也能锁定目标棱镜，确保测量工作的正确进行。在 地形复杂的条件下作业时，测量人员只须注意脚下的路面，而不必太在意棱镜的姿态。即使目标棱镜暂 时失锁，只须在镜站方发出搜索指令，仪器便可快速地重新锁定目标。即使镜站附近有其他反射棱镜也不会产生误测，超级目标捕捉系统会驱动全站仪锁定和照准正确的棱镜。

  6. 蓝牙通讯 一级蓝牙通讯 二级蓝牙通讯 数据采集器 测站 镜站

  7. RC无线遥控测量指挥系统 R C “On demand” Remote Control System

  8. 可装卸提柄，内置一级蓝牙和光束探测器 ATP1 360°棱镜 可装卸光束发射器 RC-PR3一、二级蓝牙、光束发射器与电源一体化

  9. 全新测角系统 SRX首次采用索佳专利的IACS （角度自校准系统）技术新型绝对编码度盘，可同时进行测角参数计算和自校准，无需借助外部角度检测系统，不受照准和安置误差的影响，使测角的稳定性和可靠性得到空前高度，测角精度：1”～ 5”

  10. 多种数据接口 SRX具有10000点大容量数据内存，所存数据可通过CF卡口、USB口、RS232串口或蓝牙通讯等多种方式输出到计算机内进行处理。

  11. l q 自动照准模式 粗照准模式 快速测量 精照准模式 后视定向和高精度测量

  12. 微动拨盘和测量触发键 照准目标后眼睛无需离开目镜，可以十分方便地通过侧面测量触发键进行测量。

  13. 高清晰触摸式彩色显示器 直接点击屏幕，直观选取所需功能

  14. 背光式键盘 满足全天候测量的明亮键盘

  15. 3.5m 3.5m 3.5m 100m 3.5m 1.3m – 150m 激光照准指示和红绿导向光装置

  16. 全遥控操作轻松测量 无需等待锁定目标，在镜站点击测量键后仪器便可自动转向目标并开始实施测量

  17. 智能跟踪功能可在目标瞬间被遮挡的情况下，继续保持对目标的锁定和跟踪。智能跟踪功能可在目标瞬间被遮挡的情况下，继续保持对目标的锁定和跟踪。

  18. 当由于通视或其它原因出现目标失锁时，只需在镜站击测量键，仪器便可在内置方向传感器的引导下快速转向棱镜方向，锁定目标并测量。当由于通视或其它原因出现目标失锁时，只需在镜站击测量键，仪器便可在内置方向传感器的引导下快速转向棱镜方向，锁定目标并测量。

  19. 测量人员不用担心目标的锁定状况，只需行进到下一测点上点击测量键便可轻松完成测量。测量人员不用担心目标的锁定状况，只需行进到下一测点上点击测量键便可轻松完成测量。

  20. 在自动跟踪过程中，若对其它反光物体产生误照准时，只需在测点上点击测量键，仪器便可锁定正确目标进行测量。在自动跟踪过程中，若对其它反光物体产生误照准时，只需在测点上点击测量键，仪器便可锁定正确目标进行测量。

  21. 谢谢！
