或閘的特性與符號

或閘的特性與符號. 所有的輸入均為 0 ，輸出才為 0. ▲ 圖 3-2 或閘的電路符號. ▲ 圖 3-1 或閘的邏輯概念. 或閘的電路結構與真值表. ▼ 表 3-1 或閘的真值表. ▲ 圖 3-3 或閘的電路結構. 及閘的特性與符號. 所有的輸入均為 1 ，輸出才為 1. ▲ 圖 3-5 及閘的電路符號. ▲ 圖 3-4 及閘的邏輯概念. 及閘的電路結構與真值表. ▼ 表 3-2 及閘的真值表. ▲ 圖 3-6 及閘的電路結構. 反閘的特性與符號. ▲ 圖 3-8 反閘的電路符號.

miron
Download Presentation

或閘的特性與符號

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

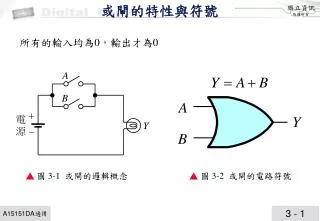

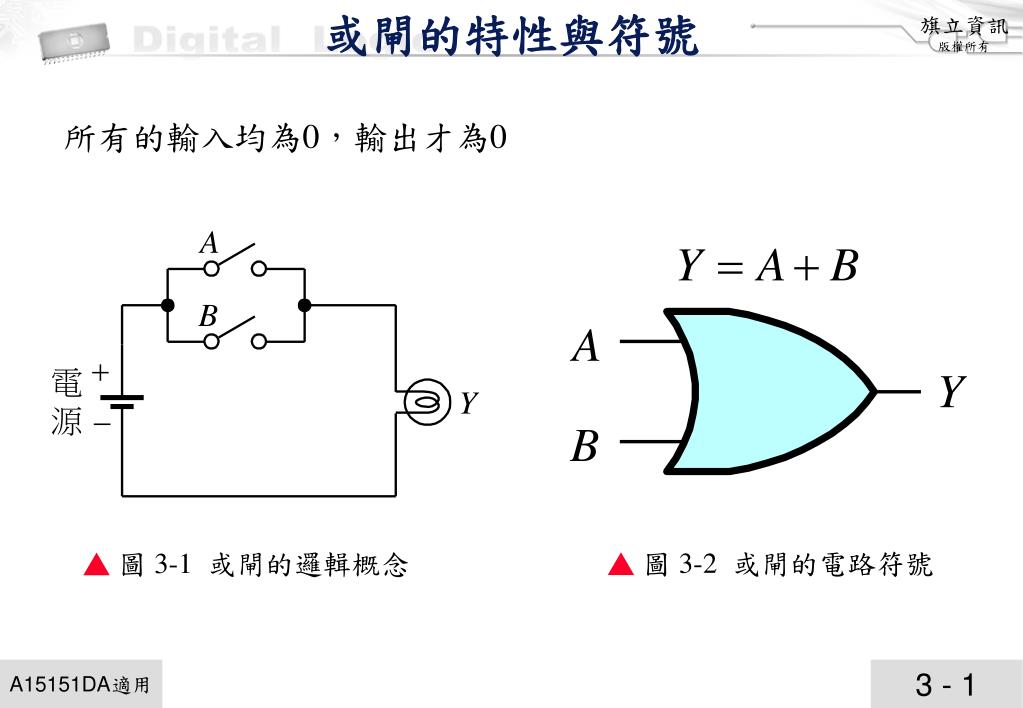

  1. 或閘的特性與符號 所有的輸入均為0，輸出才為0 ▲圖 3-2 或閘的電路符號 ▲圖 3-1 或閘的邏輯概念

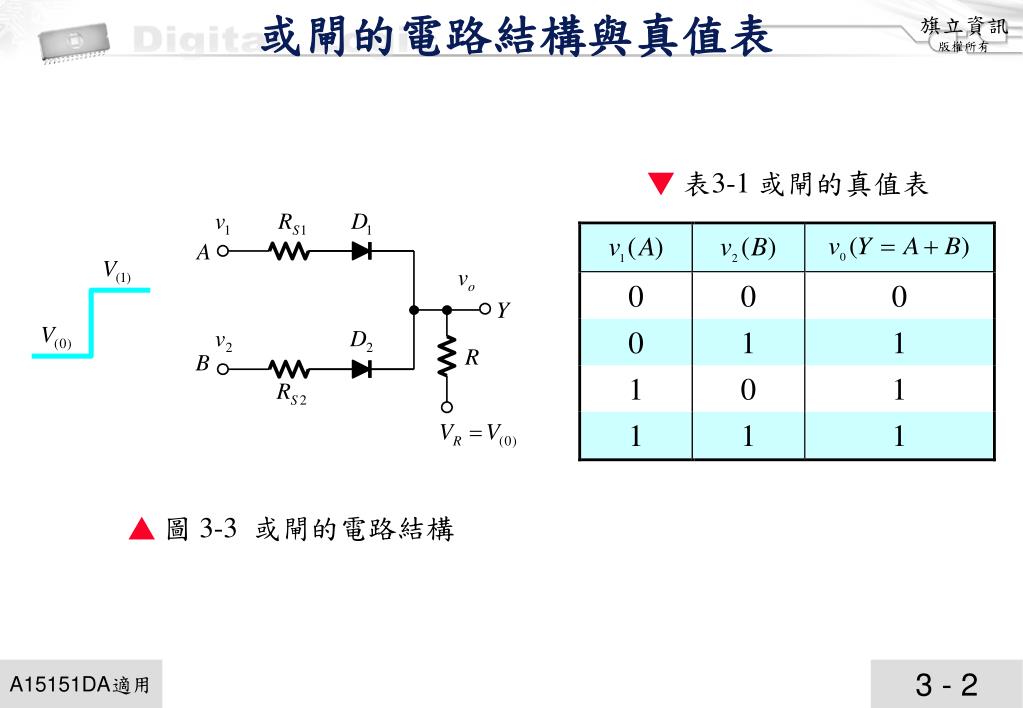

  2. 或閘的電路結構與真值表 ▼表3-1 或閘的真值表 ▲圖 3-3 或閘的電路結構

  3. 及閘的特性與符號 所有的輸入均為1，輸出才為1 ▲ 圖 3-5 及閘的電路符號 ▲圖 3-4 及閘的邏輯概念

  4. 及閘的電路結構與真值表 ▼表3-2 及閘的真值表 ▲圖 3-6 及閘的電路結構

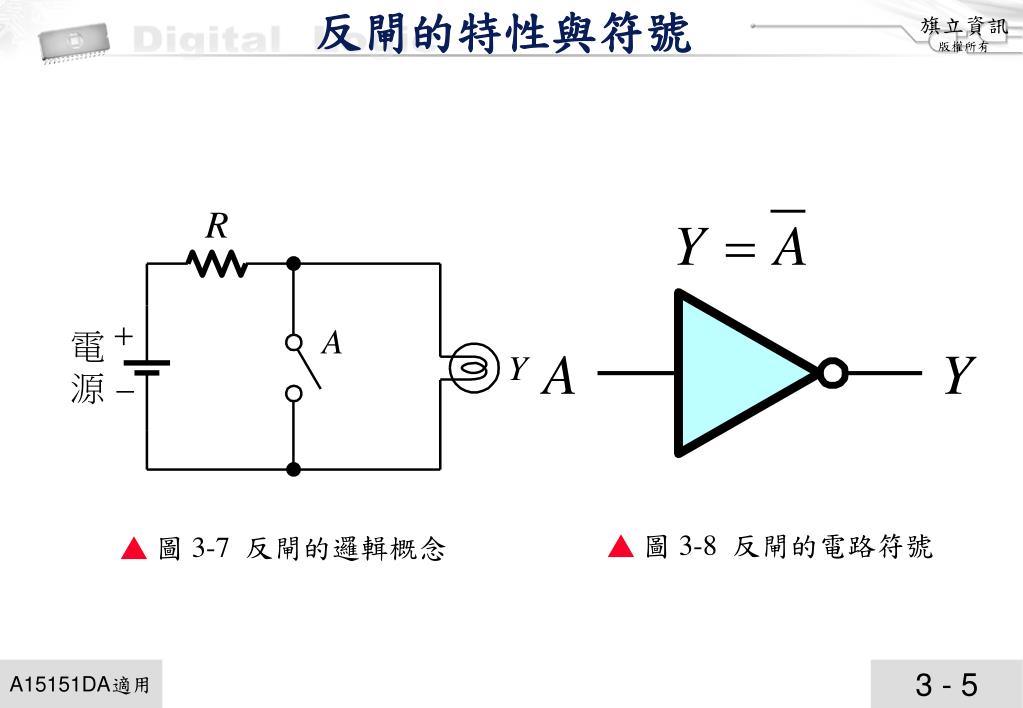

  5. 反閘的特性與符號 ▲圖 3-8 反閘的電路符號 ▲圖 3-7 反閘的邏輯概念

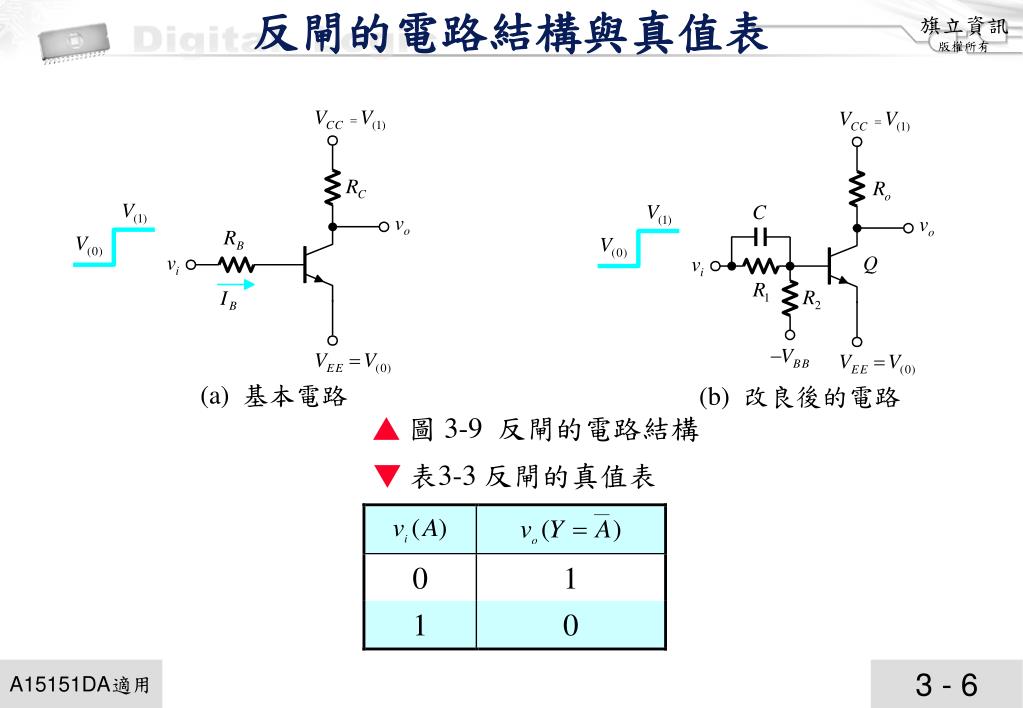

  6. 反閘的電路結構與真值表 (a)基本電路 (b)改良後的電路 ▲圖 3-9 反閘的電路結構 ▼表3-3 反閘的真值表

  7. 反或閘的符號與真值表 所有的輸入均為0，輸出才為1 ▼表3-4 反或閘（NOR gate）與或閘 （OR gate）的真值表比較 ▲圖 3-10 反或閘的電路符號

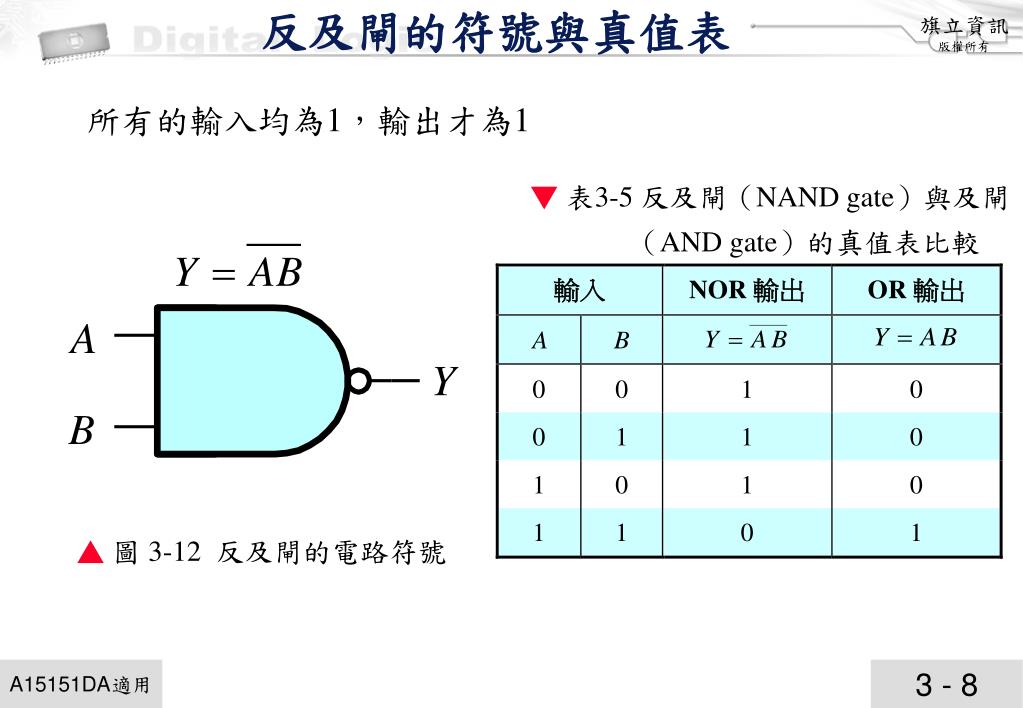

  8. 反及閘的符號與真值表 所有的輸入均為1，輸出才為1 ▼表3-5 反及閘（NAND gate）與及閘 （AND gate）的真值表比較 ▲圖 3-12 反及閘的電路符號

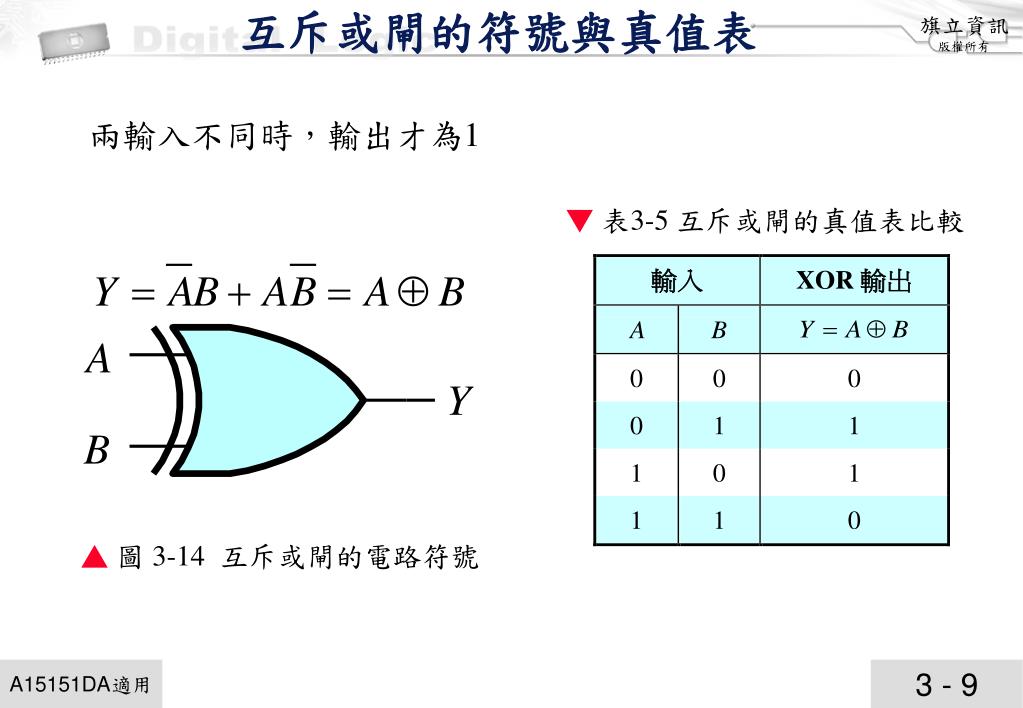

  9. 互斥或閘的符號與真值表 兩輸入不同時，輸出才為1 ▼表3-5 互斥或閘的真值表比較 ▲圖 3-14 互斥或閘的電路符號

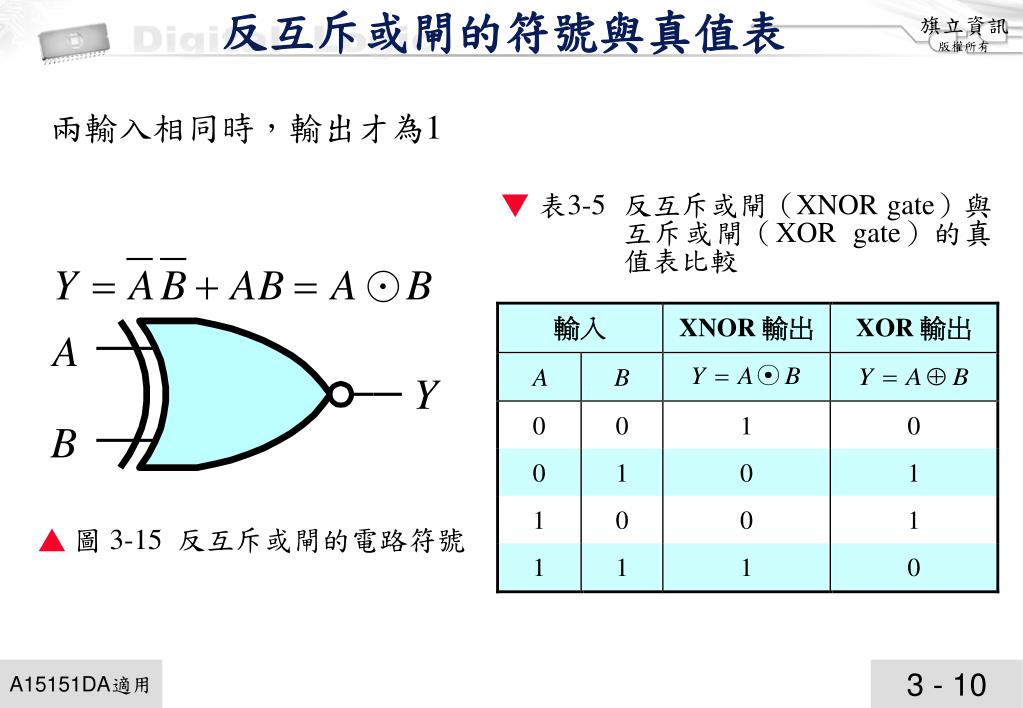

  10. 反互斥或閘的符號與真值表 兩輸入相同時，輸出才為1 ▼表3-5 反互斥或閘（XNOR gate）與互斥或閘（XOR gate）的真值表比較 ▲圖 3-15 反互斥或閘的電路符號
