Presentation Transcript
slide1

TERREMOTO

Parte 1 de 2

slide2

TERREMOTO, QUE VAMOS A APRENDER

  • Como se formaron los continentes.
  • La evolución de la distribución de los continentes.
  • La teoría de la deriva continental .
  • La presencia de vegetales y la existencia de fósiles vertebrados en los continentes, refuerzan la existencia del Pangea.
  • La estructura de la tierra.
  • Que son las Placas Tectónicas y cómo están constituidas.
  • Cuántas Placas Tectónicas existen en el Planeta.
  • Cuál es el contenido de las Placas Tectó.
  • Cómo influyen las placas tectónicas en los fenómenos geológicos.
  • Las Placas Tectónicas y su relación con los terremotos.
  • Cuál es el comportamiento de las Placas Tectónicas.
  • Porqué se mueven las Placas. Que sucede en las fronteras de las Placas.
  • Qué sucederá en el futuro.
  • Las interacciones que se producen entre las Placas.
  • Que son las fallas.
  • El cinturón de fuego.
  • Cómo se producen los terremotos.
  • El foco o Hipocentro y el Epicentro.
  • Las ondas de vibración que se producen.
  • La intensidad sísmica. La escala de Mercalli modificada.
  • La magnitud sísmica. La escala de Richter .
  • El efecto de los terremotos (Daño. Dolor. Víctimas fatales.
  • Sabe qué hacer si en estos momentos ocurre un terremoto.
  • Medidas preventivas recomendadas, antes que ocurra un terremoto.
  • Medidas preventivas recomendadas durante la ocurrencia de un terremoto.
  • Medidas preventivas recomendadas, después que ocurra un terremoto.
  • El Triángulo de Vida
slide3

¿Estamos preparados para reaccionar con «Seguridad» frente a este fenómeno de la naturaleza?

slide5

La tierra antes de separarse los continentes

La Tierra, hace 225 millones de años (recordemos que la Tierra nació hace 4.600 millones de años), estaba conformada en su superficie por una sola estructura llamada "Pangea" (todas las tierras, en griego), la que se fue fragmentando hasta conformar los continentes tal como los conocemos en la actualidad.

Esta teoría fue propuesta ya en 1596 por el cartógrafo holandés Abraham Ortelius y refrendada por el meteorólogo alemán Alfred Lothar Wegner en 1912 al notar la semejanza de lasformas de América del Sur y África, recién en los últimos 40 años, gracias al desarrollo de la ciencia, ha adquirido la sustentación suficiente como para revolucionar la comprensión de muchos fenómenos geológicos, dentro de elloslos Terremotos.

La tierra después de separarse los continentes

5

slide6

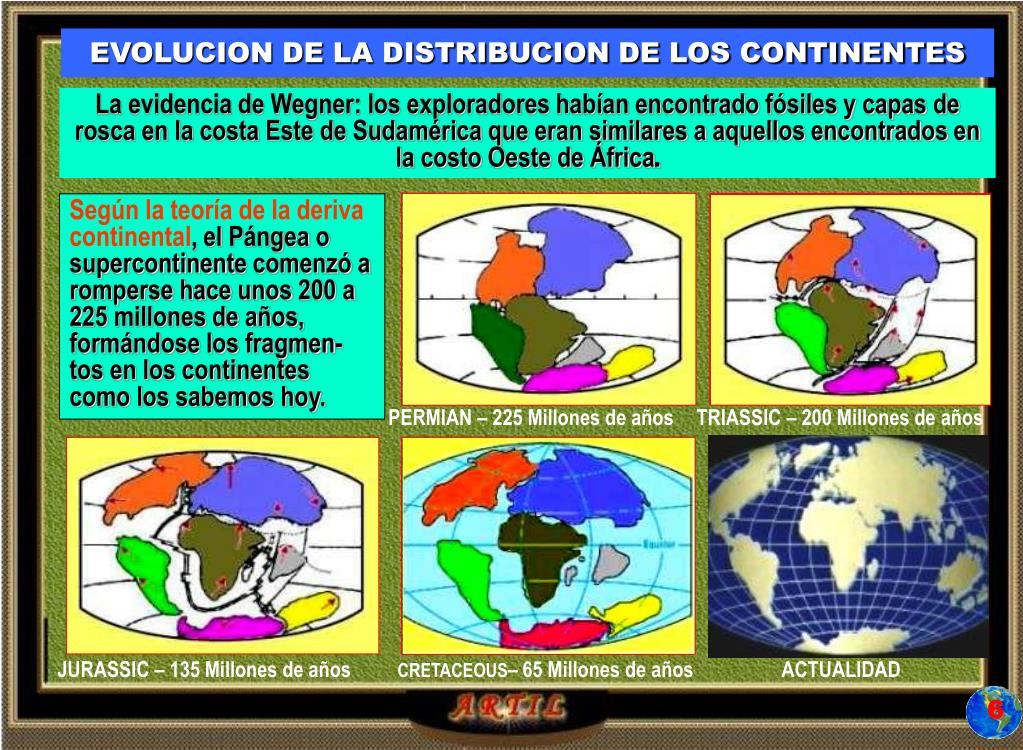

EVOLUCION DE LA DISTRIBUCION DE LOS CONTINENTES

La evidencia de Wegner: los exploradores habían encontrado fósiles y capas de rosca en la costa Este de Sudamérica que eran similares a aquellos encontrados en la costo Oeste de África.

Según la teoría de la deriva continental, el Pángeao supercontinente comenzó a romperse hace unos 200 a 225 millones de años, formándose losfragmen-tos en los continentes como los sabemos hoy.

PERMIAN – 225 Millones de años

TRIASSIC – 200 Millones de años

JURASSIC – 135 Millones de años

CRETACEOUS– 65 Millones de años

ACTUALIDAD

6

slide7

Estudios de la distribución de plantas y animales fósiles también sugieren la existencia delPángea

  • Impresiones de hojas de un helecho,elGlossopteris, están ampliamen-te distribuidas en rocas de África, Sudamérica, India y Australia.
  • La distribución de fósiles de vertebrados terrestres también apoya esta interpretación.
  • La existencia de tetrapodos en todos los continentes durante el Triásico es una indicación de que había conexiones terrestres entre las masas continentales.

7

slide8

Estudios de la distribución de plantas y animales fósiles también sugieren la existencia delPángea

Hoy en día la idea de que los continentes actuales estuvieron unidos formando Pángea en el Permo-Triásico, y que empezaron a disgregarse a partir del Jurásico, es aceptada con pocas reservas.

En particular la distribución del reptil fósil Mesosaurus en África y Sudaméri-cana, dadas sus características tan distintivas y la ausencia de especies similares en otras regiones es un fuerte indicio de una continuidad entre estoscontinentes durante el Pérmico.

8

slide9

LA ESTRUCTURA INTERNA DE LA TIERRA

Los científicos determinaron que nuestro planeta está compuesto de tres capas principales:

  • El cascarón más externo de la Tierra (Llamado Litosfera), el cual comprende la corteza y parte del manto, con un espesor de aproximadamente 100 Km., Este parece comportarse como un cuerpo rígido "flotando" en el resto del manto en donde pueden presentarse movimientos como si se tratara de un fluido. (Esta conducta semejante a la de un fluido tiene sentido solamente en tiempos geológicos, es decir, en tiempos del orden de millones deaños)

9

slide10

LA ESTRUCTURA INTERNA DE LA TIERRA

  • El manto terrestre tiene una composición a base de silicatos abundantes en potasio, sodio y calcio. Es una capa densa, calientede roca semi sólida de 2.900 Km. de espesor. (PLASTICO).
  • El núcleo terrestre (base) está compuesto en gran parte por elementos metálicos, aleación de hierro - níquel. Se compone de dos porciones diferentes: una base externa líquida de 2.200 Km., y una base interna sólida de 1.250 Km.

10

slide11

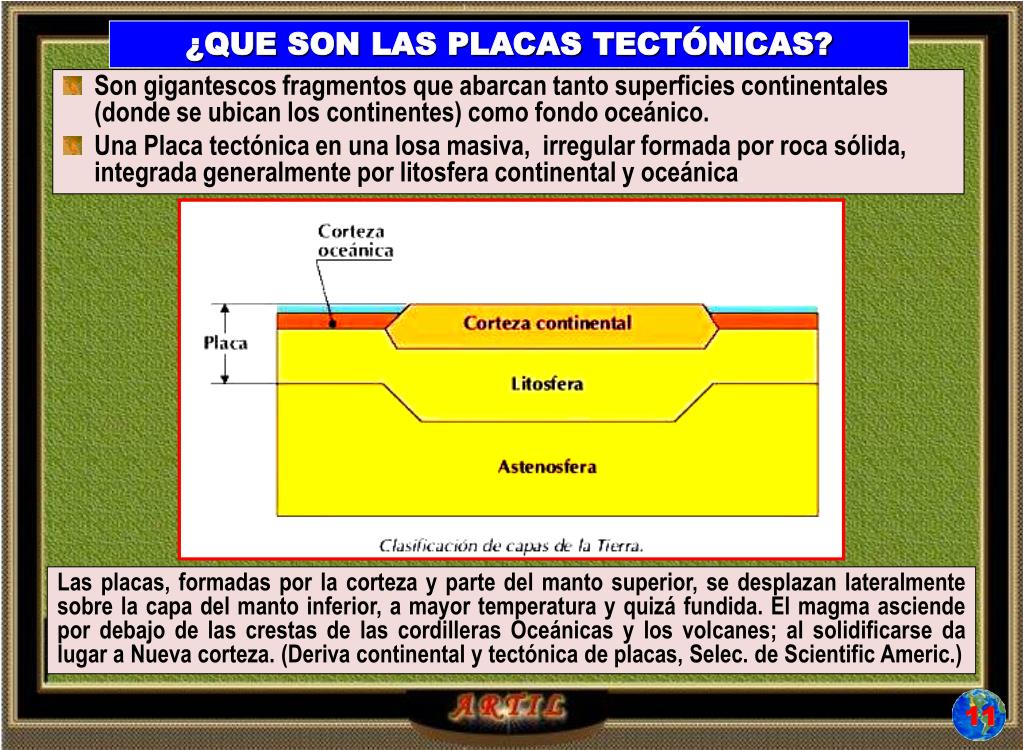

¿QUE SON LAS PLACAS TECTÓNICAS?

  • Son gigantescos fragmentos que abarcan tanto superficies continentales (donde se ubican los continentes) como fondo oceánico.
  • Una Placa tectónica en una losa masiva, irregular formada por roca sólida, integrada generalmente por litosfera continental y oceánica.

Las placas, formadas por la corteza y parte del manto superior, se desplazan lateralmente sobre la capa del manto inferior, a mayor temperatura y quizá fundida. El magma asciende por debajo de las crestas de las cordilleras Oceánicas y los volcanes; al solidificarse da lugar a Nueva corteza. (Deriva continental y tectónica de placas, Selec. de ScientificAmeric.)

11

slide12

Mapa que muestra los límites entre las 15 placas tectónicas principales del Planeta.

Mapa de las 15 Placas Tectónicas existentes en el planeta.

12

slide13

EL ROMPECABEZAS DE PLACAS TECTONICAS

El sismólogo Hugo Benioff documentaba la misma variación, entre las placas, y resaltaba el hecho de que las zonas de alta sismicidad no estaban distribuidas de manera uniforme sobre el globo terráqueo, sino que éstas se alojaban en fajas más o menos continuas asociadas a algunas márgenes continentales.

MAPA- Con la distribución de volcanes activos (triángulos)y sismos (puntos pequeños).Nótese su distribución a lo largo de fajas largas y angostas. Estas fajas de actividad sísmica y volcánica definen los límites entre placas..

13

slide14

Estas placas que tienen de 1 a 100 kms, de espesor, denominada litosfera, flotan sobre una capa que oscila entre el estado líquido y sólido a altísimas temperaturas.

  • Esta capa que tiene unos 100 kms, de espesor, recibe el nombre de astenósfera
  • En la astenósfera, se producen corrientes de convección (desplazamiento de masas en estado líquido, en este caso es circular), que hacen que las placas se muevan y estos movimientos son los que provocan sismos debido a que se da una brusca liberación de energía.

14

slide15

Según los científicos, la litosfera ha estado fracturadaen las placas móviles que contienen los continentes y los océanos del mundo.

Los científicos creen que debajo de la litosfera hay una zona relativamente estrecha, móvil llamadaastenósfera .

15

slide17

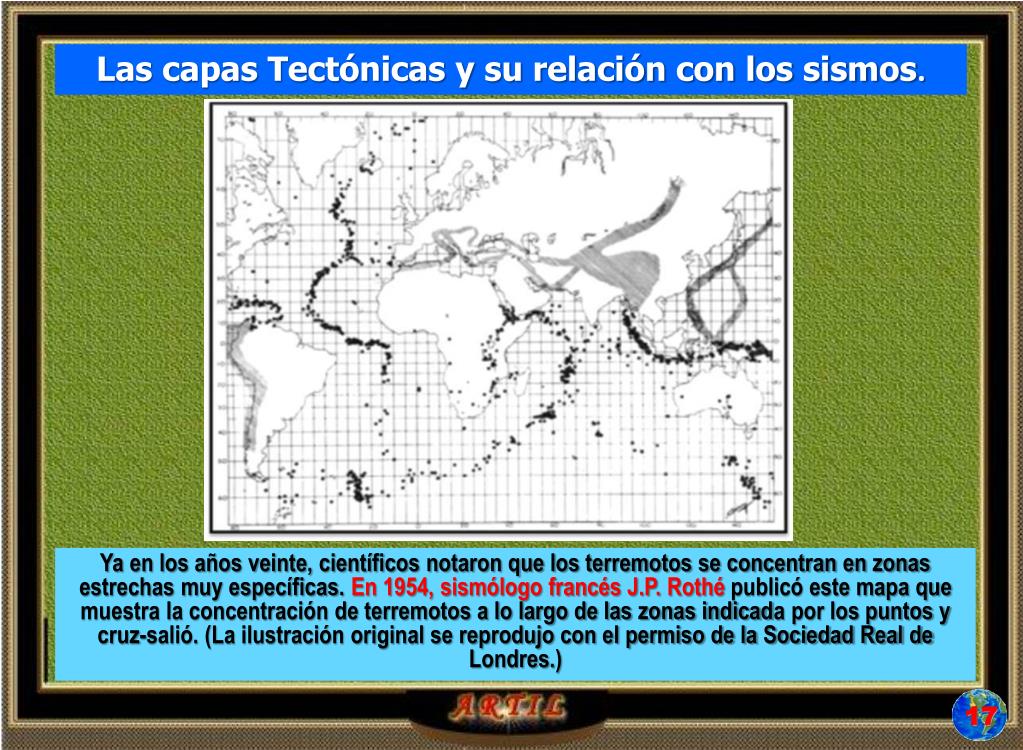

Las capas Tectónicas y su relación con los sismos.

Ya en los años veinte, científicos notaron que los terremotos se concentran en zonas estrechas muy específicas. En 1954, sismólogo francés J.P. Rothépublicó este mapa que muestra la concentración de terremotos a lo largo de las zonas indicada por los puntos y cruz-salió. (La ilustración original se reprodujo con el permiso de la Sociedad Real de Londres.)

17

slide18

El comportamiento de las Placas Tectónicas

En la actualidad se sabe que las placas se mueven a una velocidad de 2 a 20 cm. por año. La placa del pacífico se esta moviendo alrededor de 5 cm. por año hacia el norte pasando Norteamérica. A esa velocidad, los

Ángeles, que esta en la Placa del Pacífico, estará al lado de S. francisco en 10 millones de años más.

Sobre el mapa de las placas que se observa, es posible apreciar que una placa puede contener corteza continental y corteza oceánica.

18

slide19

FRONTERA DE PLACAS: La región donde se encuentran las placas es la Frontera de Placas. El cómo se mueven las placas determina qué sucede en sus fronteras. Las placas se pueden separar, colisionar o deslizarse, una con respecto a otra.

Los científicos ahora tienen una comprensión bastante buena de cómo las placas se mueven y de cómo tales movimientos se relacionan con la actividad del terremoto.

19

slide20

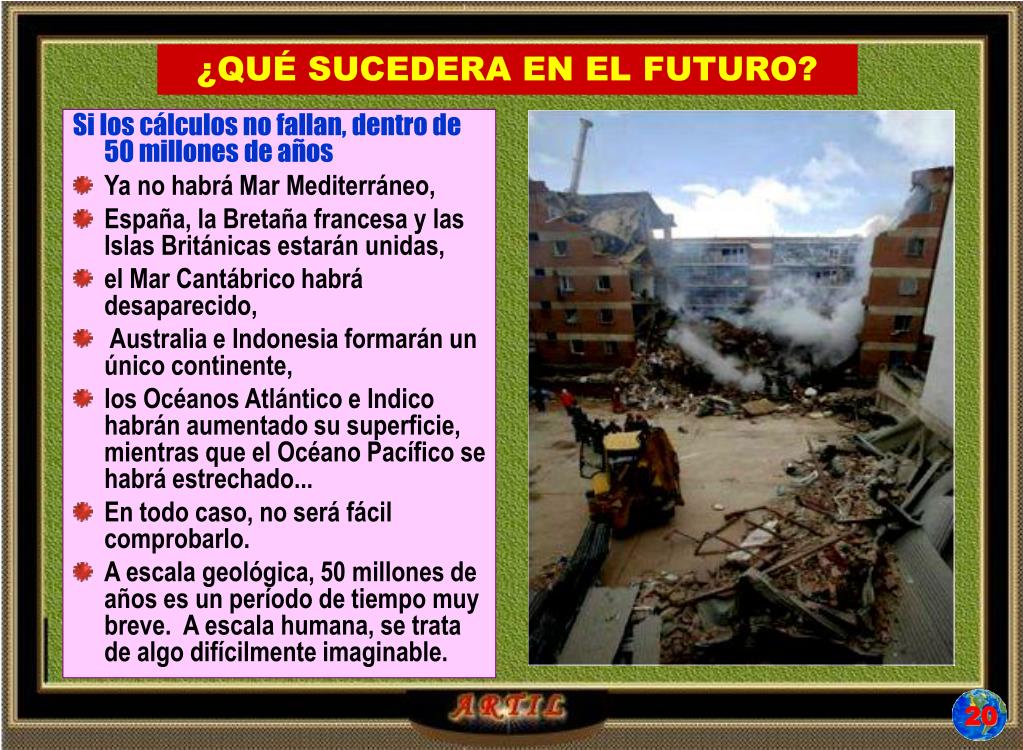

¿QUÉ SUCEDERA EN EL FUTURO?

  • Si los cálculos no fallan, dentro de 50 millones de años
  • Ya no habrá MarMediterráneo,
  • España, laBretaña francesa y las IslasBritánicas estarán unidas,
  • elMar Cantábrico habrádesaparecido,
  • Australia eIndonesia formarán un únicocontinente,
  • los OcéanosAtlántico e Indicohabránaumentado su superficie,mientras queel OcéanoPacífico se habrá estrechado...
  • En todo caso, no será fácilcomprobarlo.
  • Aescalageológica, 50 millones deaños es un período de tiempomuy breve. A escala humana,se trata de algo difícilmenteimaginable.

20

slide22

Fronteras de colisión o convergentes; se forman cuando dos placas se tropiezan, el borde frontal de una placa se hunde en el manto bajo el borde de la otra placa.

El ejemplo más conocido es el de la Placa de Nazca, que se está hundiendo bajo la placa Sudamericana frente a las costas de Perú y Chile,dando origen a una de las zonas sísmicasmás importante del planeta.

Fronteras de falla o de transformación; ocurre cuando dos placas rozan lateralmente. Las fallas son quebraduras en la tierra.

Los sismos sacuden el terreno cuando las rocas se mueven a lo largo de una falla.

La falla de San Andreas en California marca la frontera de dos placas que se deslizan una contra la otra.

Frontera de separación ó divergentes: Los límites divergentes ocurren a lo largo de los centros donde las placas se están moviendo y separando y la corteza nueva es creada por el magma que empuja hacia arriba de la capa.

22

slide23

INTERACCION ENTRE LASPLACAS

El tamaño de la tierra no ha cambiado perceptiblemente durante últimos 600 millones de años.

La convergencia puede ocurrir entre una placa oceánica y en gran parte continental, o entre dos placas en gran parte oceánicas, o entre dos placas en gran parte continentales.

Alternadamente, la placa sudamericana de eliminación se está levantando para arriba, creando lasmontañas elevadas de los Andes, la espina dorsal del continente.

La convergencia del Nazca y de las placas sudamericanas han deformado y empujado hacia arriba los estratos de la piedra caliza para formar lospicos elevados de los Andes.

23

slide24

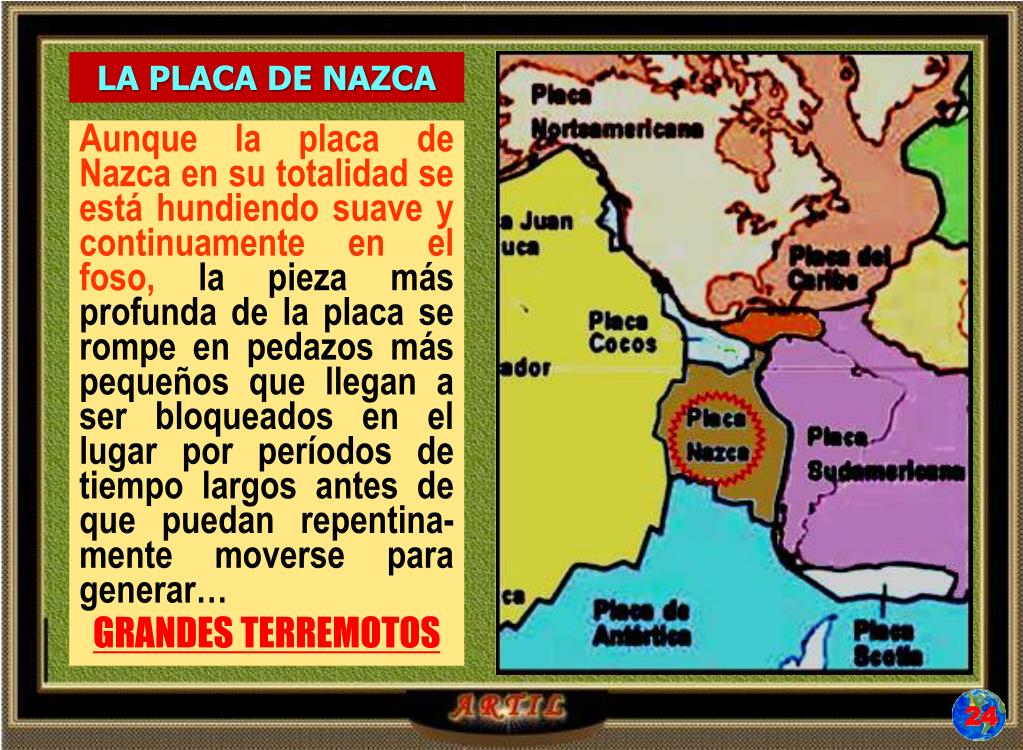

LA PLACA DE NAZCA

Aunque la placa de Nazca en su totalidad se está hundiendo suave y continuamente en el foso,la pieza más profunda de la placa se rompe en pedazos más pequeños que llegan a ser bloqueados en el lugar por períodos de tiempo largos antes de que puedan repentina-mente moverse para generar…

GRANDESTERREMOTOS

24

slide25

La colisión entre las placas indias y eurasiáticas ha empujado hacia arriba el Himalaya y la meseta tibetana.

Derecha: Secciones transversales del dibujo que demuestran a la reunión de estas dos placas antes y después su colisión. Los puntos de referencia demuestran la cantidad de levantamiento de un punto imaginario en la corteza de tierra durante este proceso de formación de la montaña.

25

slide26

QUE SON LAS FALLAS

Las zonas donde las placas ejercen fuerza entre ellas, se denominan fallas y son, desde luego, los puntos en los que con mayor probabilidad se originan fenómenos sísmicos.Sólo el 10% de los terremotos ocurren alejados de los límites de estas placas.

Falla de San Andrés

26

slide27

EL CINTURON DE FUEGO

Los arcos volcánicos y los fosos oceánicos que cercan en parte el pacífico, forman el supuesto«Cinturóndefuego»,de una zona de frecuentesterremotos y de erupciones volcánicas.

El 83% de los terremotos ocurre en el denominado “Cinturón de fuego”

El 17% tienen lugar en Los Alpides, que nacen en Java y se extienden hacia el Sumatra, Himalaya, Mediterráneo, océano Atlántico. Turquía e Irán se encuentran en esta zona.

27

slide29

¿Qué es un terremoto…….?

Como hemos dicho, la parte más superficial de la Tierra está formada por un mosaico de placas, a modo de un gran puzzle, que se desplazan muy lentamente unas respecto de otras. En este desplazamiento se produce un choque y una fricción en sus bordes, rompiéndose allí donde la deformación supera la resistencia de la roca. Debido a esta ruptura se genera una perturbación (ondas) que son las que constituyen el terremoto.

La deformación de la placas suele ser la causa de la mayoría de los terremotos que ocurren en la Tierra. Sin embargo otros fenómenos pueden desencadenar terremotos: las erupciones volcánicas o el colapso de cavernas subterráneas, taludes, etc. En todos los casos, los terremotos son de menor tamaño.

29

slide30

Un terremoto se origina debido a la energía liberada por el movimiento rápido de dos bloques generando teóricamente ondas sísmicasesféricas, que se propagan en todas las direcciones a partir del punto de máximo movimiento, denominado hipocentro o foco, y del punto de la superficie terrestre situado en la vertical del foco a donde llegan las ondas por primera vez, el epicentro.

30

slide31

EPICENTRO

Epicentro

EL FOCO o EPICENTRO del terremoto es el lugar que queda exactamente arriba del sitio donde se inicia un temblor; a partir de ese lugar se producen las vibraciones o movimientos. Mientras más cerca se esté del epicentro, más fuerte se sentirá el temblor y, en consecuencia, más daños podemos sufrir. Las ondas sísmicas fuertes pueden viajar largas distancias y causar enormes daños. Pero aún las ondas sísmicas más tenues pueden viajar lejos y ser detectadas por instrumentos científicos llamados sismógrafos.

30

slide32

Las vibraciones se detectan mediante unos instrumentos llamados sismógrafos. Unos son péndulos verticales de gran peso, que inscriben el movimiento por medio de una aguja o estilete, sobre un papel ahumado. Otros son horizontales y al oscilar por la sacudida sísmica trazan un gráfico con una aguja sobre un papel ahumado arrollado a un tambor o cilindro que gira uniformemente.

MEDICION

32

slide33

HIPOCENTRO (O FOCO)

Es el punto en la profundidad de la Tierra desde donde se libera la energía en un terremoto. Cuando ocurre en la corteza de ella (hasta 70 km de profundidad) se denomina superficial. Si ocurre entre los 70 y los 300 km se denomina intermedio y si es de mayor profundidad: profundo (recordemos que el centro dela Tierra se ubica a unos 6.370 Km. de profundidad).

33

slide34

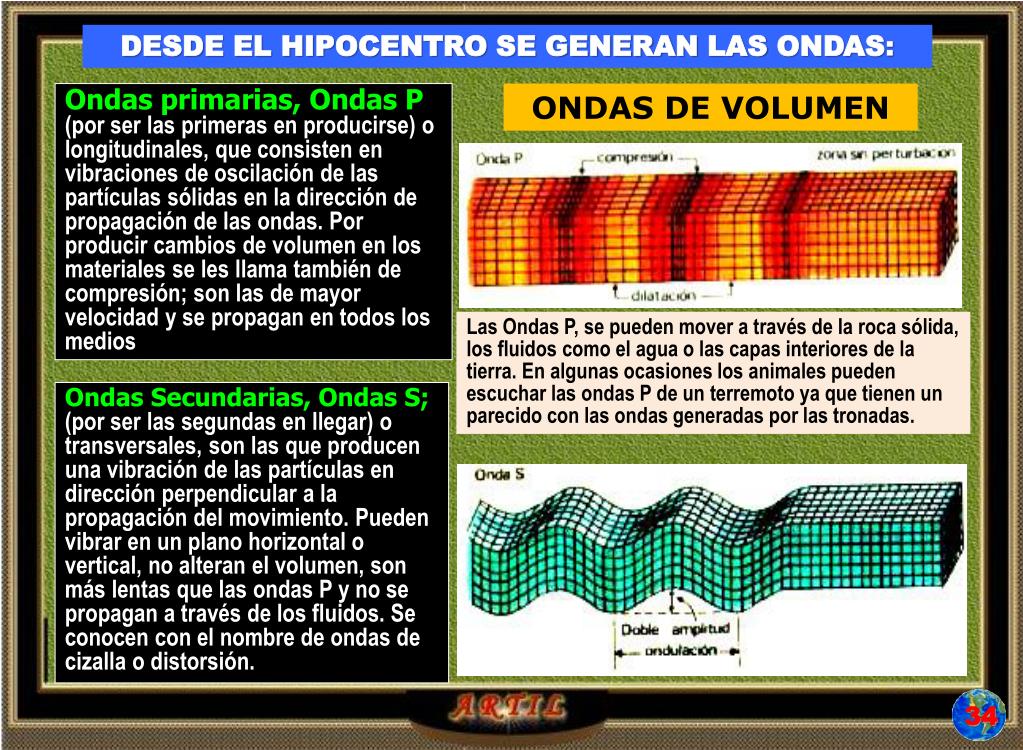

DESDE EL HIPOCENTRO SE GENERAN LAS ONDAS:

Ondas primarias, Ondas P (por ser las primeras en producirse) o longitudinales, que consisten en vibraciones de oscilación de las partículas sólidas en la dirección de propagación de las ondas. Por producir cambios de volumen en los materiales se les llama también de compresión; son las de mayor velocidad y se propagan en todos los medios

ONDAS DE VOLUMEN

Las Ondas P, se pueden mover a través de la roca sólida, los fluidos como el agua o las capas interiores de la tierra. En algunas ocasiones los animales pueden escuchar las ondas P de un terremoto ya que tienen un parecido con las ondas generadas por las tronadas.

Ondas Secundarias, Ondas S; (por ser las segundas en llegar) o transversales, son las que producen una vibración de las partículas en dirección perpendicular a la propagación del movimiento. Pueden vibrar en un plano horizontal o vertical, no alteran el volumen, son más lentas que las ondas P y no se propagan a través de los fluidos. Se conocen con el nombre de ondas de cizalla o distorsión.

34

slide35

ONDAS DE SUPERFICIE

La interferencia de estos frentes de ondas con la superficie terrestre origina un tercer tipo de ondas,

denominadassuperficiales u ondas L.Son más lentas y al viajar por la periferia de la corteza tienen una gran amplitud, siendo las causantes de los mayores desastres. Se distinguen dos tipos:ondas Love,con movimiento perpendicular a la dirección de propagación, llamadas también de torsión, yondas Rayleighcuyo movimiento es elíptico con respecto a la dirección de las ondas

35

slide36

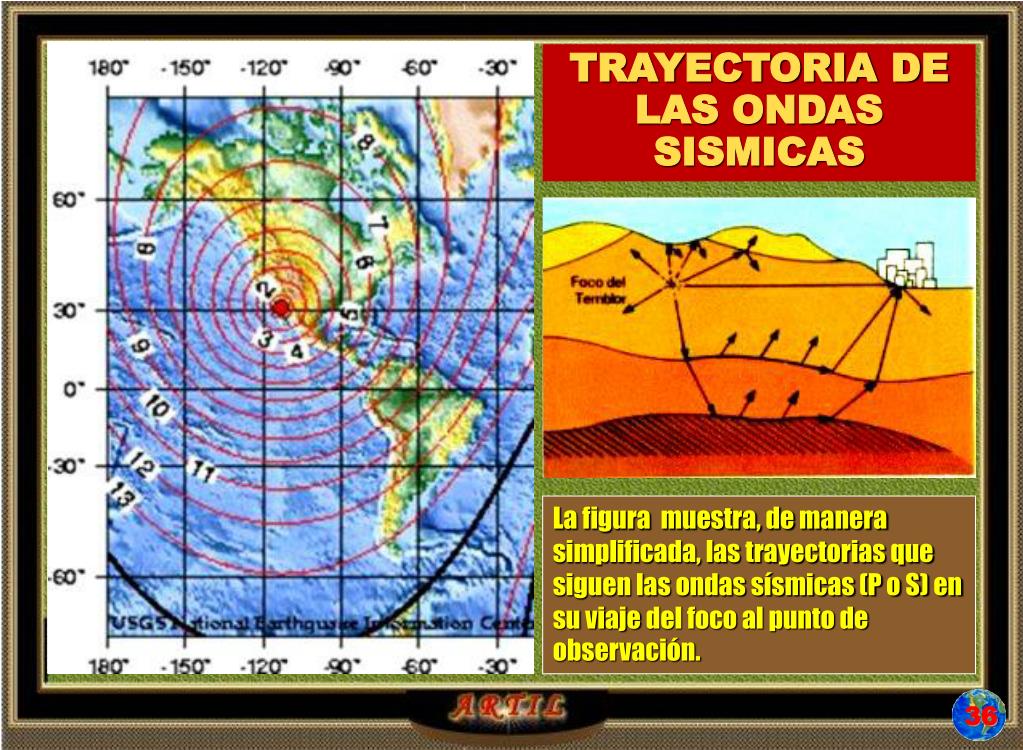

TRAYECTORIA DE LAS ONDAS SISMICAS

La figura muestra, de manera simplificada, las trayectorias que siguen las ondas sísmicas (P o S) en su viaje del foco al punto de observación.

36

slide37

Por qué se producen terremotos solamente en algunas regiones...?

¿Qué es un temblor…….?

El término Temblor, es una definición popular de lo que se conoce como terremoto, pero con la particularidad que hace referencia a un terremoto de magnitud pequeña. Que frecuen- temente genera movimientos suaves en las viviendas y otros.

  • Los terremotos son producidos o
  • tienen su origen, principalmente, en
  • dos fuentes.
  • La colisión o choque de placas tectónicas, como por ejemplo, la placa de Nazca que choca contra la placa Sudamericana.
  • La deformación de la corteza en el interior del continente y que dan origen a las fallas o fisuras de la corteza.
  • La región donde se produce el mayor choque de placas es conocida como el Cinturón de Fuego del Pacífico.

¿Cuándo un Temblor pasa a ser Terremoto…..?

En realidad todo movimiento del suelo generado por ondas elásticas (ondas sísmicas), grande o pequeño se conoce como Terremoto y su tamaño esta en función de su energía liberada, la misma que frecuentemente se mide con la escala de Richter y es conocida como magnitud del terremoto.

37

slide38

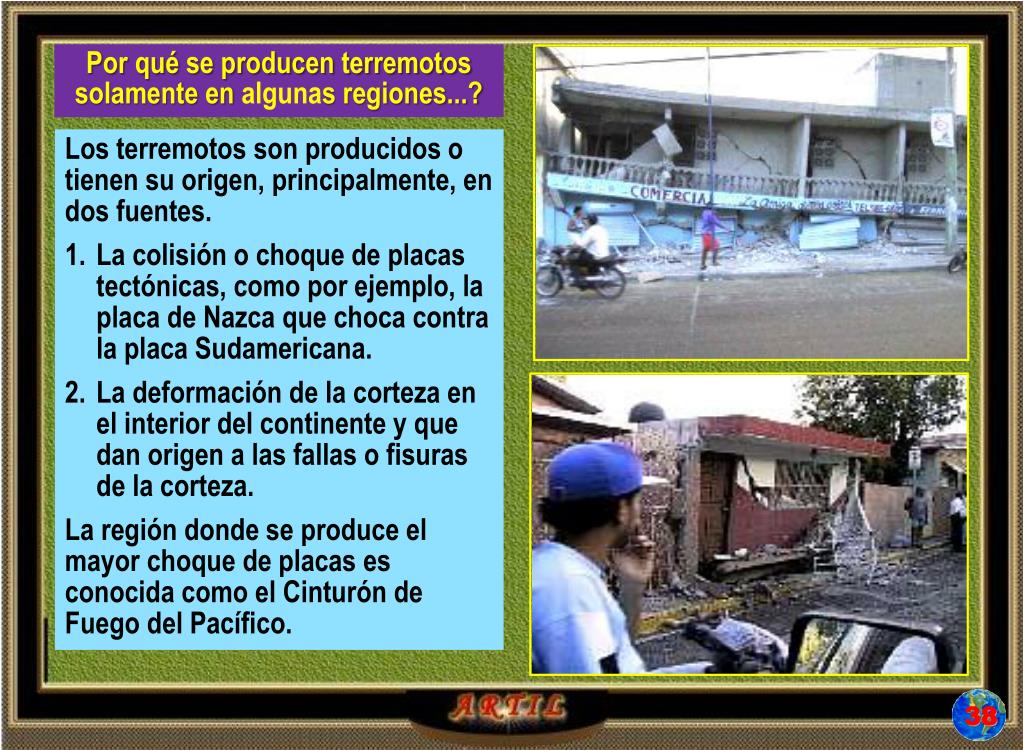

Por qué se producen terremotos solamente en algunas regiones...?

  • Los terremotos son producidos o
  • tienen su origen, principalmente, en
  • dos fuentes.
  • La colisión o choque de placas tectónicas, como por ejemplo, la placa de Nazca que choca contra la placa Sudamericana.
  • La deformación de la corteza en el interior del continente y que dan origen a las fallas o fisuras de la corteza.
  • La región donde se produce el mayor choque de placas es conocida como el Cinturón de Fuego del Pacífico.

38

slide39

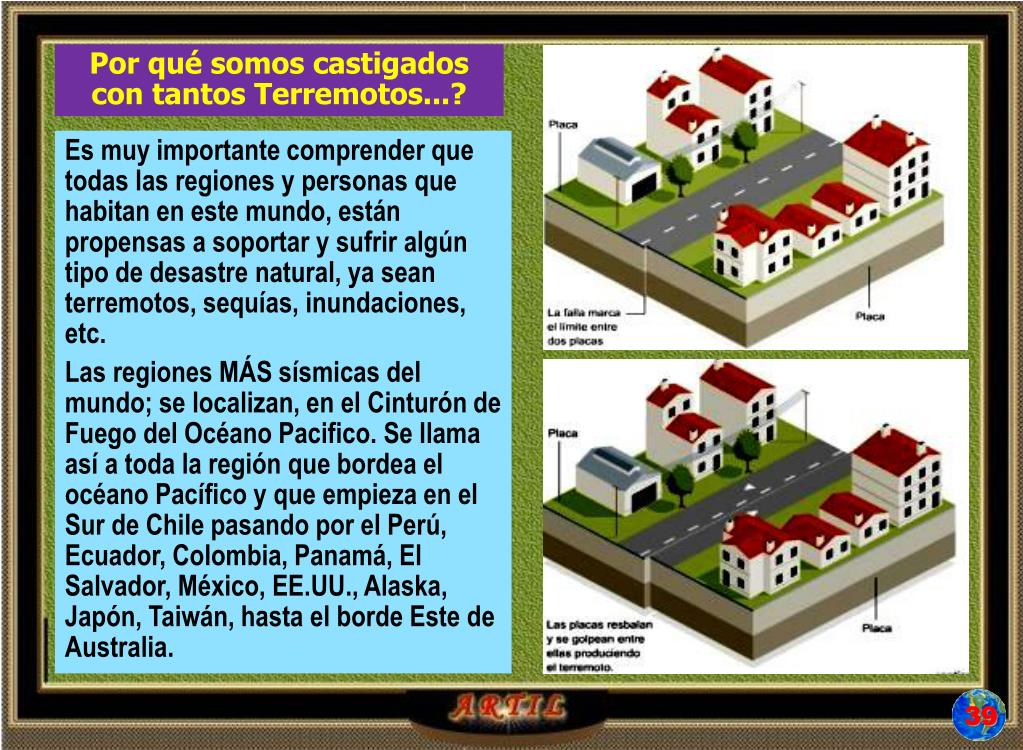

Por qué somos castigados con tantos Terremotos...?

Es muy importante comprender que todas las regiones y personas que habitan en este mundo, están propensas a soportar y sufrir algún tipo de desastre natural, ya sean terremotos, sequías, inundaciones, etc.

Las regiones MÁS sísmicas del mundo; se localizan, en el Cinturón de Fuego del Océano Pacifico. Se llama así a toda la región que bordea el océano Pacífico y que empieza en el Sur de Chile pasando por el Perú, Ecuador, Colombia, Panamá, El Salvador, México, EE.UU., Alaska, Japón, Taiwán, hasta el borde Este de Australia.

39

slide40

¿De qué depende que un terremoto sea destructivo...?

  • El poder destructivo de un terremoto
  • está relacionado directamente con:
  • su tamaño (magnitud),
  • la profundidad del foco (superficial, intermedio o profundo),
  • y la distancia, del foco, con relación a la ciudad más próxima que pueda ser afectada.

¿Cuánto dura un terremoto?

La duración de un terremoto esta sujeta a varias interpretaciones.

El proceso total de liberación de energía puede durar de un segundo hasta algunas decenas de segundos dependiendo de la magnitud del terremoto. Sin embargo, este tiempo puede ser afectado si las ondas viajan por terrenos poco consolidados o blandos que amplifican a las ondas sísmicas permitiendo que el terremoto dure más.

40

slide41

¿Se puede predecir un terremoto…?

En el sentido amplio de la palabra, NO se puede PREDECIR un terremoto.

Para pronosticar un terremoto se debe conocer la FECHA cuando ocurrirá el terremoto, el LUGAR donde va a ocurrir el terremoto y el TAMAÑO de este terremoto.

La ciencia de la sismología ha permitido conocer e identificar todas las regiones en el mundo que son potencialmente sísmicas; es decir, regiones donde siempre han ocurrido, ocurren y ocurrirán terremotos mientras la Tierra tenga vida.

Sin embargo, la FECHA del terremoto NO PUEDE ser determinada con exactitud.

41

slide43

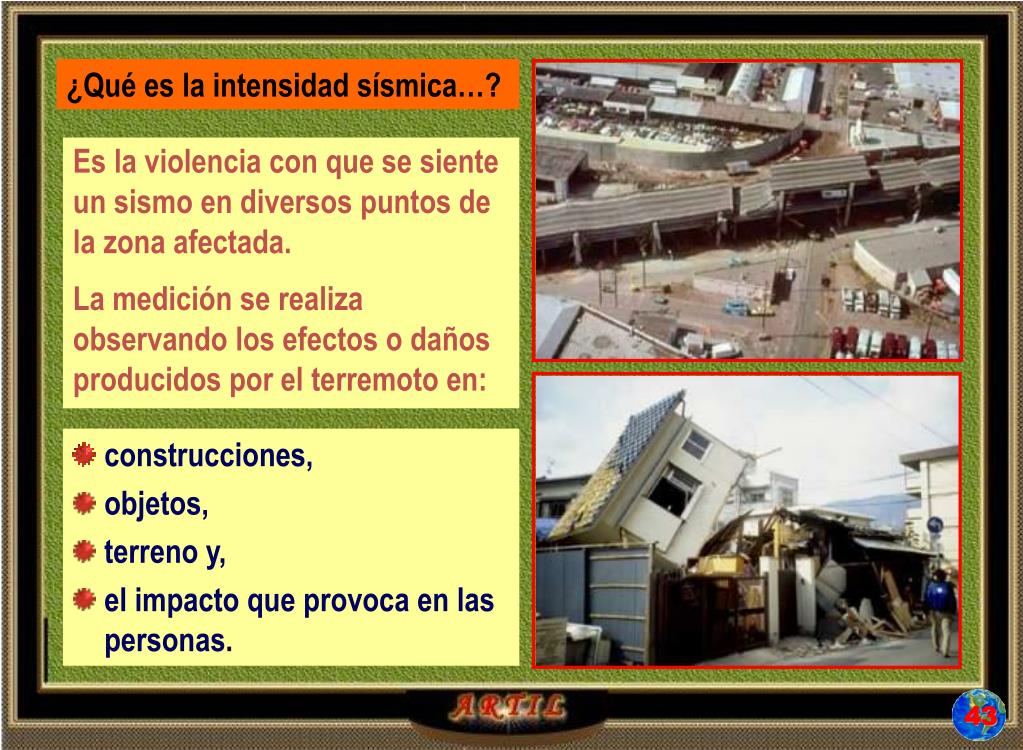

¿Qué es la intensidad sísmica…?

Es la violencia con que se siente un sismo en diversos puntos de la zona afectada.

La medición se realiza observando los efectos o daños producidos por el terremoto en:

  • construcciones,
  • objetos,
  • terreno y,
  • el impacto que provoca en las personas.

43

slide44

La energía del terremoto.

  • La distancia de la falla donde se produjo el terremoto.
  • La forma como las ondas llegan al sitio en que se registra (oblicua, perpendicular, etc,)
  • Las características geológicas del material subyacente del sitio donde se registra.
  • Del lugar que ocupan las personas (por ejemplo, en un piso en altura u a nivel del suelo, etc.).

EN LA ACTUALIDAD:para medir la intensidad, se emplea (desde el 9 de Julio de 1961) la Escala de Intensidades Modificada de Mercalli. Esta es una escala descriptiva de 12 grados. Los daños comienzan a partir del grado VI.

44
