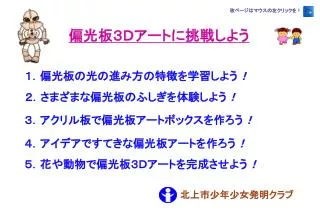

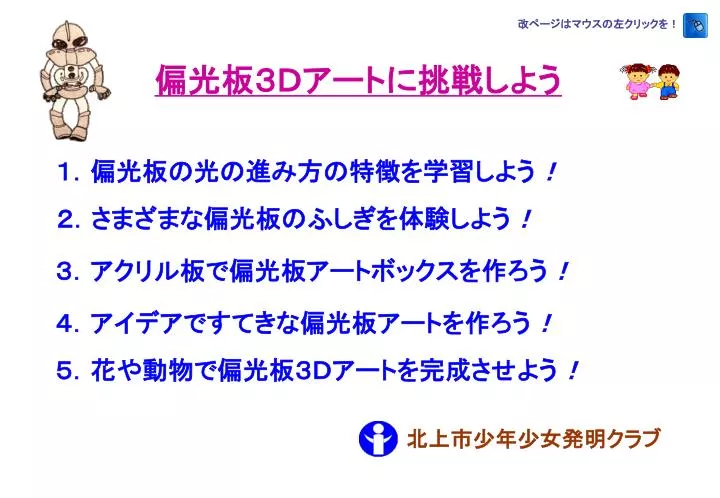

偏光板３Ｄアートに挑戦しよう

1. 改ページはマウスの左クリックを！ 偏光板３Ｄアートに挑戦しよう １．偏光板の光の進み方の特徴を学習しよう！ ２．さまざまな偏光板のふしぎを体験しよう！ ３．アクリル板で偏光板アートボックスを作ろう！ ４．アイデアですてきな偏光板アートを作ろう！ ５．花や動物で偏光板３Ｄアートを完成させよう！ 北上市少年少女発明クラブ

2. 改ページはマウスの左クリックを！ 偏光板と偏光板アートの原理 光の振動と進行方向 偏光軸が同方向 偏光軸 Ａ 振動方向 Ｂ 進行方向 自然光 偏光 明るい 振動面 偏光軸が直角 偏光 Ａ Ｂ 自然光 光の振動と進行方向 偏光 暗い 偏光軸 (光はこない) Ａ 偏光 色別拡散（偏光） Ｂ 自然光 偏光 光拡散シート （ポリプロピレン PP） 明るい (カラフル)

3. 改ページはマウスの左クリックを！ セロテープを重ねて貼ったら！ （重ねて貼ったセロテープの前後に偏光板を置くと） （偏光軸が直角） （偏光軸が同一方向） 透明なプラスチック板にセロテープを何枚か重ねて貼りつけます。それだけでは無色透明でなんの変わりばえもありませんが、この板を２枚の偏光フィルタで、サンドイッチのようにはさんでやって、白色光（蛍光灯）を通してみると、写真のように色づいてみえます。これが偏光フィルタのマジックです。

4. 改ページはマウスの左クリックを！ 偏光板アートの作り方と色の変化 １．作る絵を枠内にイメージします。 ２．作る絵に合わせて背景や形を 　　貼り付けます。 ３．作った絵を偏光板ではさみ見 　　てみます。 ４．偏光板を回し色の変化を見る。

5. 改ページはマウスの左クリックを！ 工作に必要な工具と材料は！ 使用工具・共用材料 工作材料・共用工具

6. 9 ㎝ 氏名札(裏) B-3 B-2 B-1 9 6 8.5 5.5 8 8 16 29 45㎝ 偏光ボックスの製作　ｎｏ．１ 改ページはマウスの左クリックを！ ①偏光ボックス本体の加工 ②　偏光板回転枠の製作 ②－１ ②－２ C １．C. PPシート青の切取り 　　線部分を切り、ドーナツ 　　状の回転枠にする。 ２．貼り付け用に両面テープ (5㎜)を貼り、輪の表と裏 　　の下にG.マークを付ける。 １．B. アクリル板 に張付けた氏名札を裏面の右上 　　にして、張付け用紙に上図の寸歩の通りアクリ 　　ル板に折り線（点線）と切断線（破線）を記入する。 ２．破線部分を切断してB-1、B-2、B3に分割する。 ３．B-2、B-3は、光拡散シート貼付けプレート（２枚） 　　として使用する。 ４．分割したB-1の点線部分をアクリル板曲げヒータで 　　谷折に直角に曲げ、偏光ボックス本体をつくる。 ②－３ ②－４ A ・アクリル板曲げヒータを十分加熱（２０分）する。 ・折り線（右側から順）を棒状の中心に合わせて 　乗せ、右手でアクリル板を軽く上から押さえる。 ・左側を左手で軽く押上げて曲がったら、直角定 　規（合板製）に合わせて冷えるまで固定する。 ４．回転枠からはみ出した部 　　分を切り取りとる。 ３．A. 偏光板の保護シート 　　をはがし角の欠けた方 　　を右下に回転枠に貼る。

7. 側面図 偏光ボックスの製作　ｎｏ．２ 改ページはマウスの左クリックを！ ③偏光ボックスの組み立て ａ：偏光ボックス本体（B-１ アクリル板） ①「偏光ボックス本体の加工」で製作したもの。 ｂ：偏光板回転枠（C ＰＰシート青・A偏光板） ②「偏光板回転枠の製作」で製作したもの。 ｃ：偏光ボックス底板（D カラーボード黒　２枚） 立体的に作った光拡散シートを置くための底板で、偏光板回転枠の 　　移動止めのために左図のように中央部５㎝を「コの字」に切り取る。 　　また、奥行き方向も「ｄ」のアクリル板が入るように切りつめる。 ｄ：光拡散シート貼り付け板（B-２,３ アクリル板　２枚） 　　光拡散シートを張り付けるもので、平面的なものは奥に立体的な 　　ものは手前に貼り付ける。 ｅ：光拡散シート（Eクリアポケット・F ＰＰシート乳白色） 　　描こうとする「３Ｄアート」に合わせてポリプロピレン製の透明な 　　シートを、切り抜いたり、重ねたり、形を作ったりして貼り付ける。 ｆ：偏光シート（A 偏光板） 　　保護シートをはがし、偏光板の角が欠けている箇所を下にして偏光 　　軸を縦にし、左右に両面テープを貼り、偏光ボックスの外側に貼る。 e f a b c d 平面図

8. 改ページはマウスの左クリックを！ ３Ｄアートの作り方 偏光板あれこれ！ • 事前に描く絵のイメージを考えておく。　　 • 光拡散シートに使用するポリプロピレンなどのシートは事前に２枚の偏光板で挟んで光の発色や変化を確認する。 • 使用するポリプロピレンやセロテープなどは縦や横方向に使用すると発色や色変化が少ないので、斜めに使用すると発色が良い。 • 光拡散シートを重ねたり、切り抜いたりして平面的な絵を作った時は、アクリル板の光拡散シート貼り付け板の一方に貼り付ける。立体的な絵の時はその反対側に貼る。 • 立体的な絵を折り紙やペーパークラフトなどで作った時は、光拡散シート貼り付け板の平面的な絵の裏側に貼り付けるか、偏光ボックス底板に置く。 • 偏光板はどんな用途に？ • 　　・　液晶を使用したテレビや時計など • 　　・　カメラ用のフィルター • 　　・　サングラス、スキーゴーグル • 　　・　３Ｄ映画のめがね　・・・・・　など • 光拡散シートに使えるものは？ • 　　・　花束の包装に使用する透明シート • 　　・　写真ホルダーやクリアポケット • 　　・　セロテープやセロファンシート • 　　・　透明なレジ袋　・・・・・　など • 光拡散シートのように見えるものは？ • 　　・　ＣＤやＤＶＤケース • 　　・　透明な三角定規 • 　　・　透明な学習用下敷き　・・・・・　など
